行车记录仪保险盒取电详细作业

首先申明，俺就是一超级大菜鸟，经过对大神们的作业无数次的膜拜和学习，终于一狠心，一跺脚，对着安安举起了螺丝刀！发作业有两个目的，第一是尽量将细节描述清楚，让和俺一样的初哥们也能放心大胆地自己动手，感受其中的乐趣。第二是想让大神们帮看下有木有啥安全隐患之类的，话说俺文科毕业，机电知识和动手能力基本接近0，这改装可是大姑娘上轿头一回，说实在的，既兴奋，又怕怕。
不多说了，上图

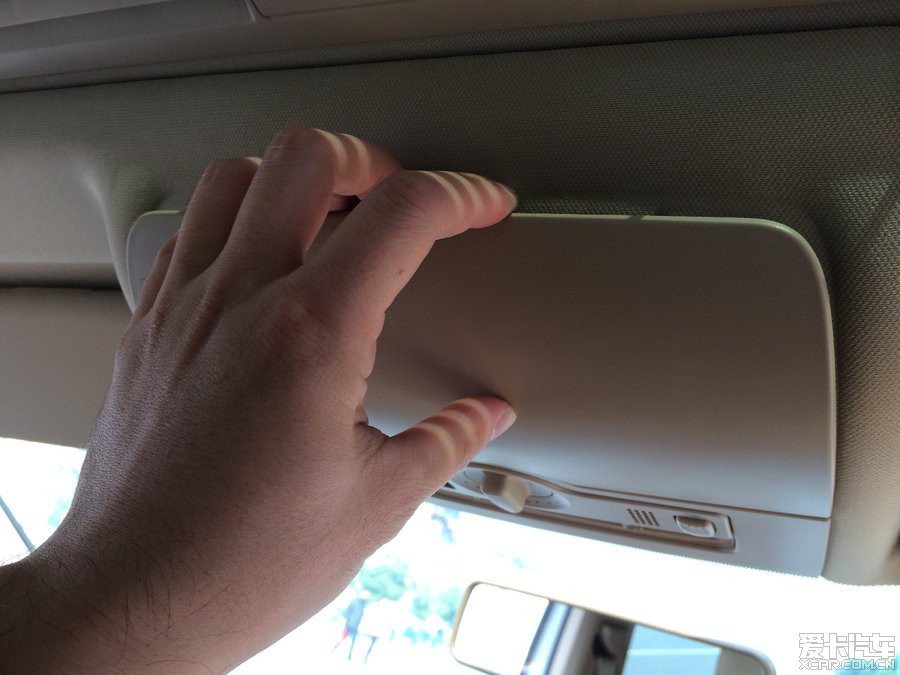

首先扒开顶灯的后挡板，往下拉就行。刚开始有点害怕，不过拉下后看到卡扣的结构就不怕了。放心拉，坏不了。

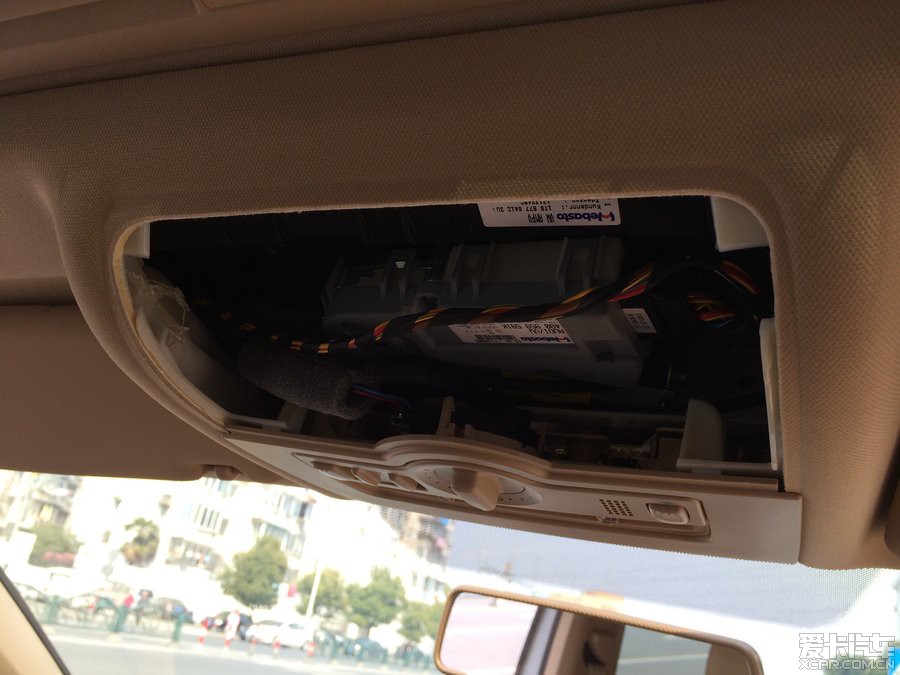

拉下以后滴样子。

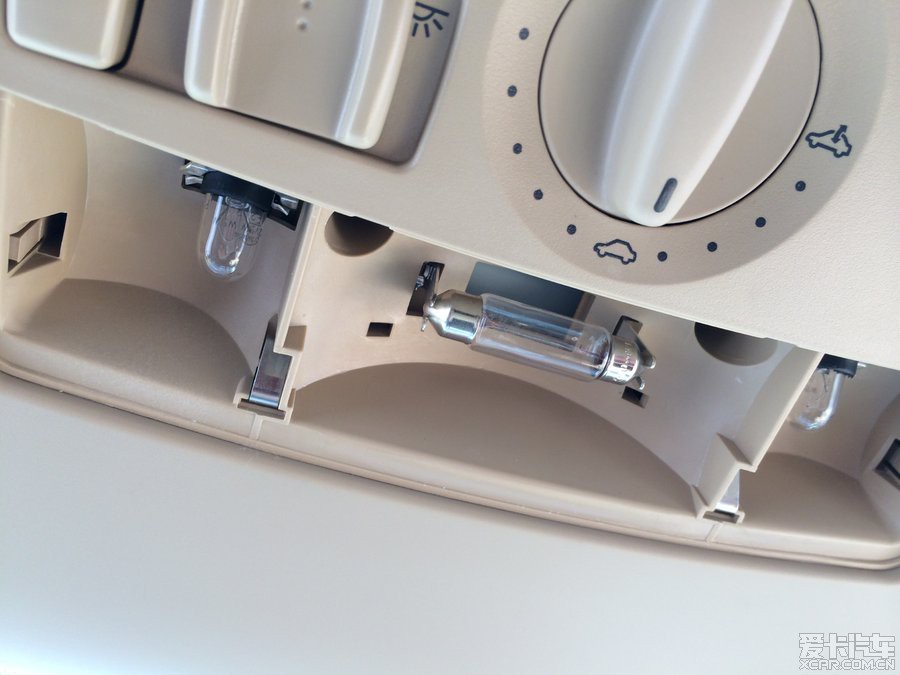

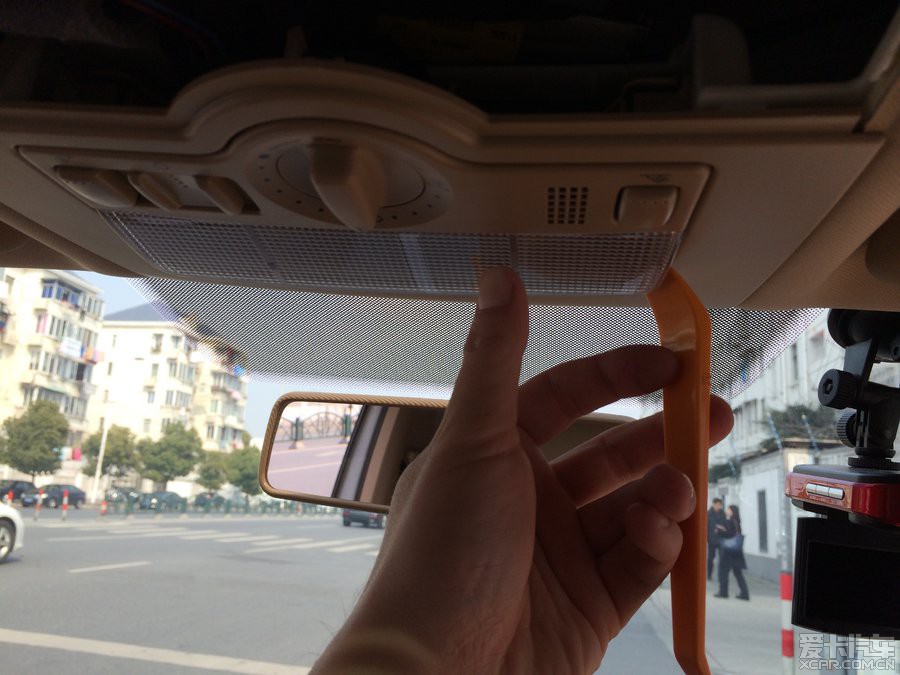

按这个角度插入撬棒（其实角度无所谓，从车头边撬就行），撬起灯罩

卸下两个大窟窿里的螺丝（T20螺丝刀），就可以把顶灯总成拉下来了。

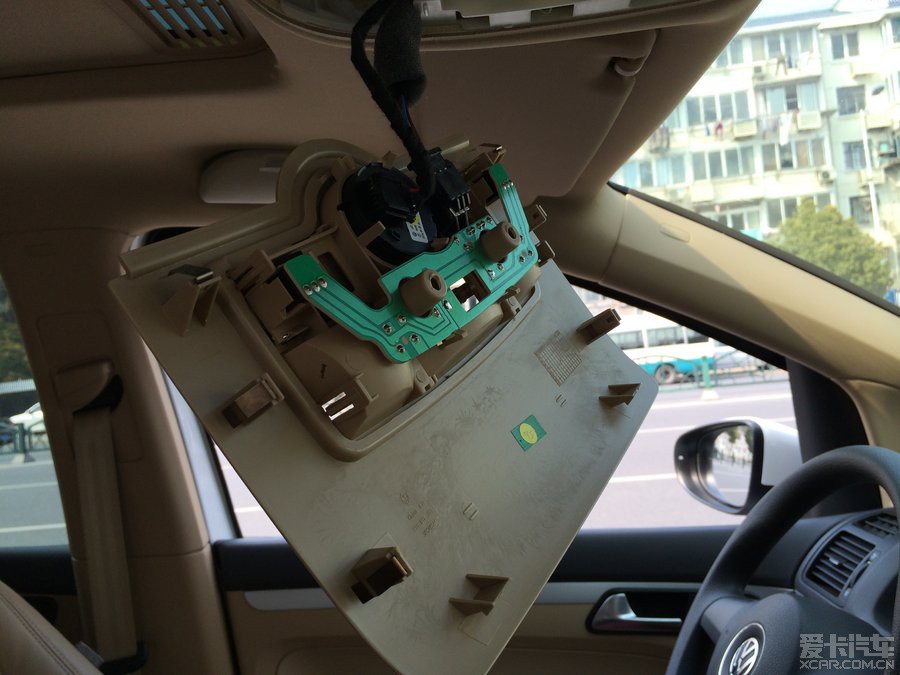

拉下后滴样子。

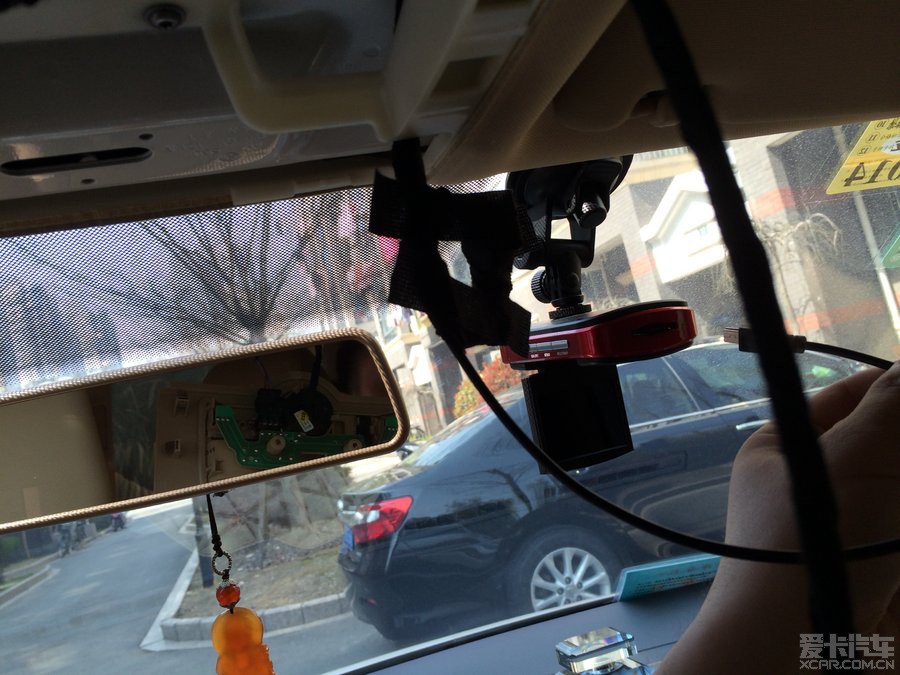

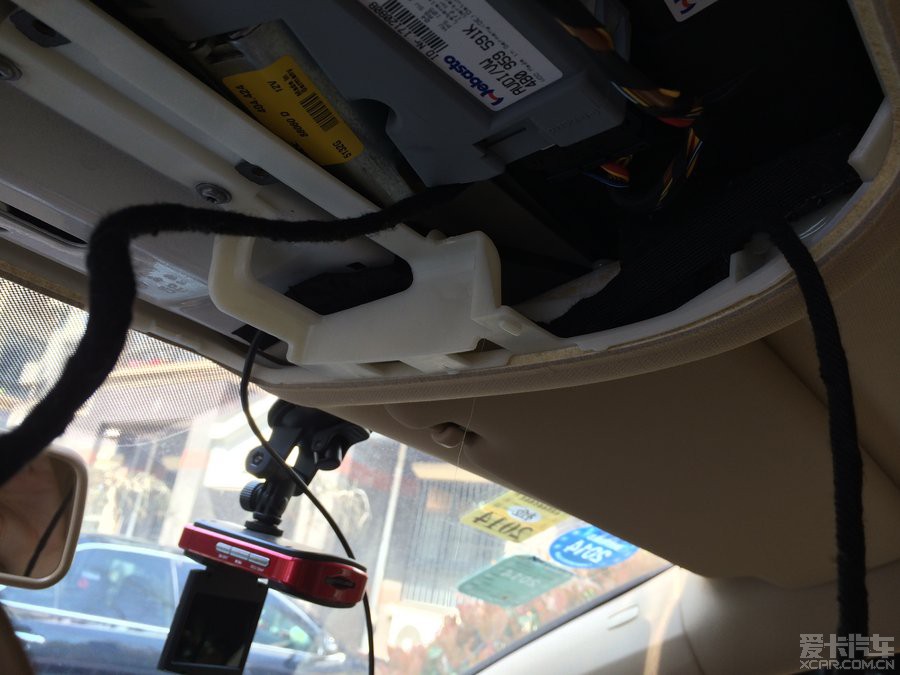

俺买的线，一个头是USB母头（用不上，用耐热胶布包好，卡在顶灯托架下面，以后万一有用，拆开也方便），一个头是记录仪的电源插头，从顶灯与顶棚的缝隙中穿出

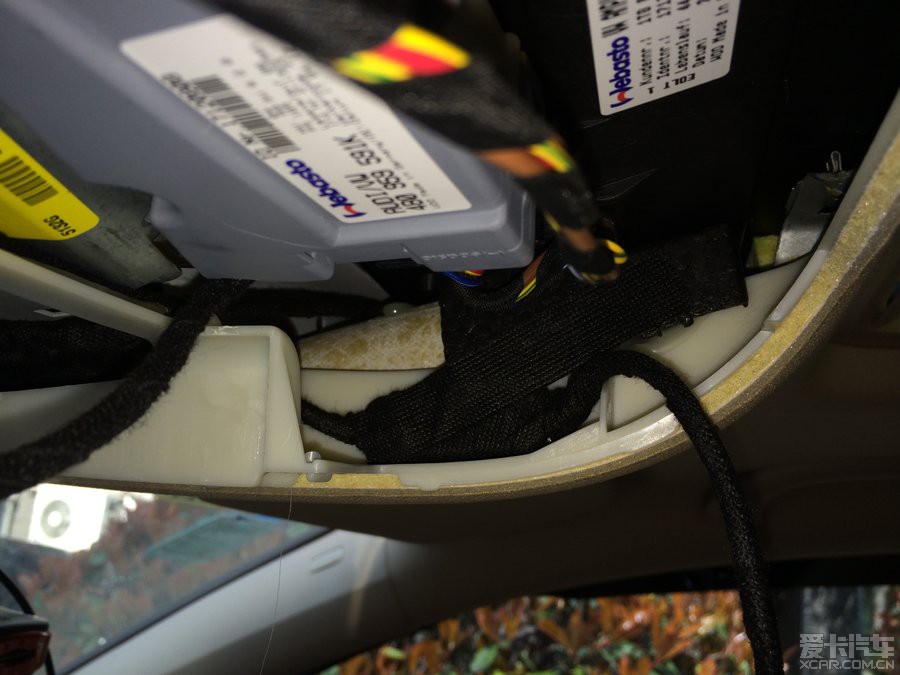

迷你降压模块正好卡在架子和顶棚的空隙里，为防掉出来产生异响，用胶布贴上。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:12 IP属地：未知 2楼我擦，未定义操作，白写半天，大爷的
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:14 IP属地：未知 3楼用闪光灯，看的清楚点。（迷你降压模块）
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

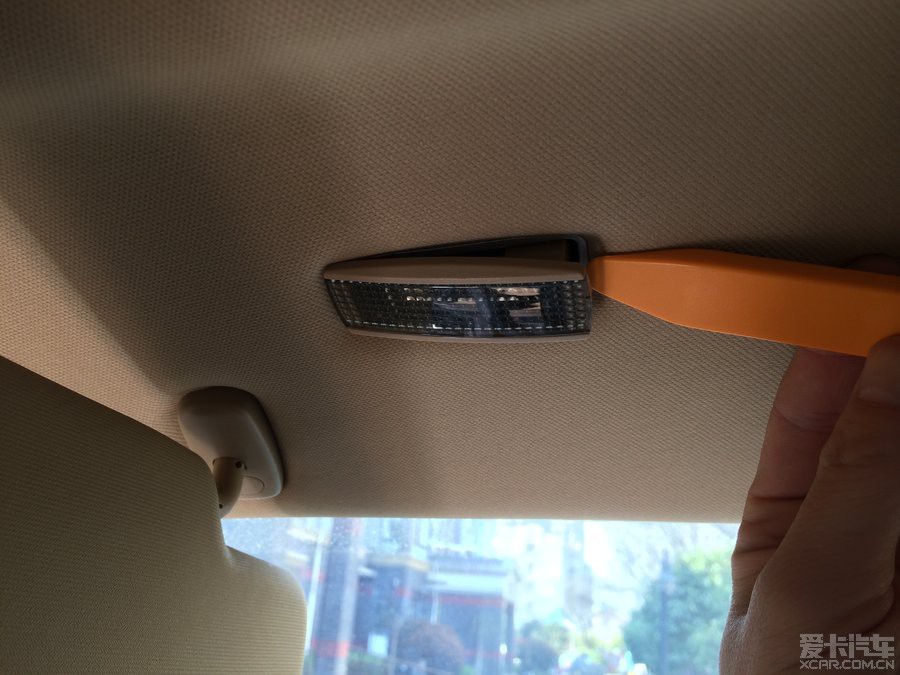

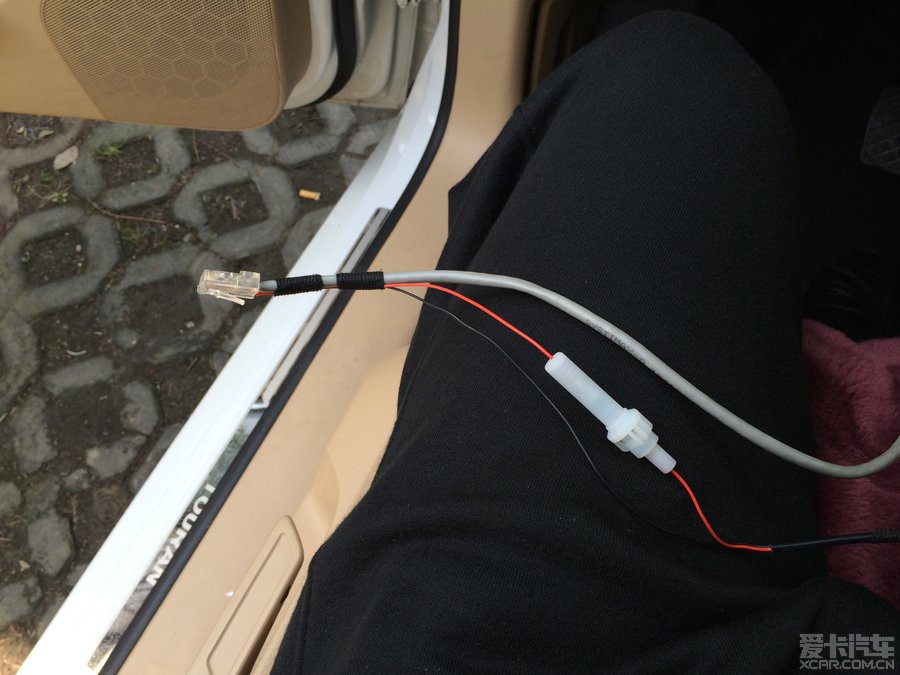

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:18 IP属地：未知 4楼将线绑在网线上，准备走线。（最好用铁丝，俺实在没找到，只能用网线代替。事实证明网线太软，走线很费劲）撬开化妆灯（从顶灯到A柱距离太远，直接走很困难，在化妆灯这里中转下）
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:28 IP属地：未知 5楼草，发个作业，N次未定义操作，白写N次！！！！！！！！！！！！！！！！
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

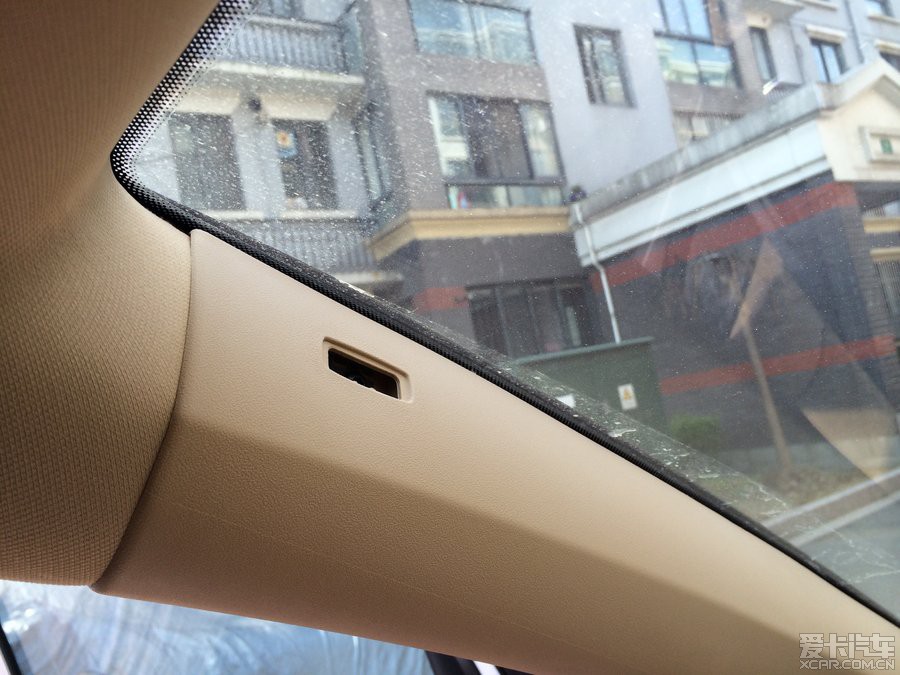

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:31 IP属地：未知 6楼撬开A柱饰盖（把脚撬裂了，还好能装回去。看结构，貌似很难无损撬下来的，不懂。。。）拧下里面的螺丝（比T20大一圈，T20也能拧下）
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

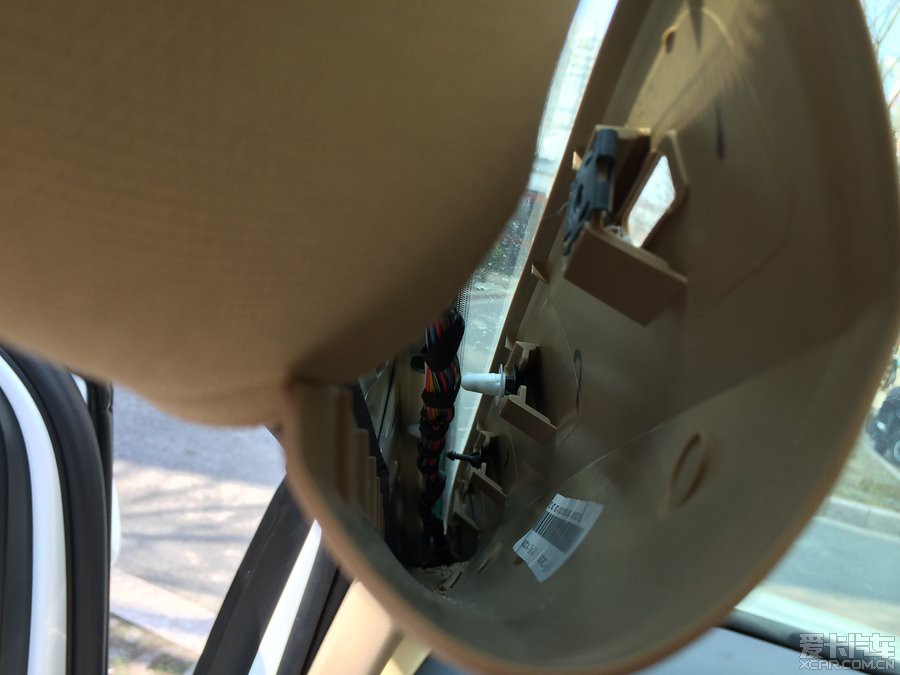

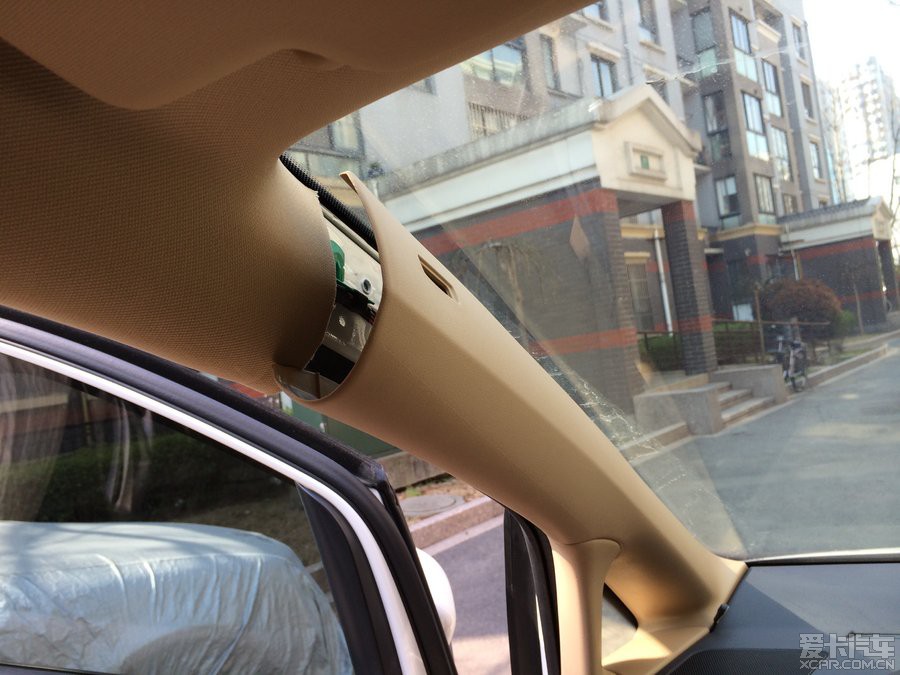

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:33 IP属地：未知 7楼扒开A柱（使点劲，里面有卡扣） A柱里面的样子，有木有看到白色的卡扣？
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:35 IP属地：未知 8楼撬开侧挡板，这个简单
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

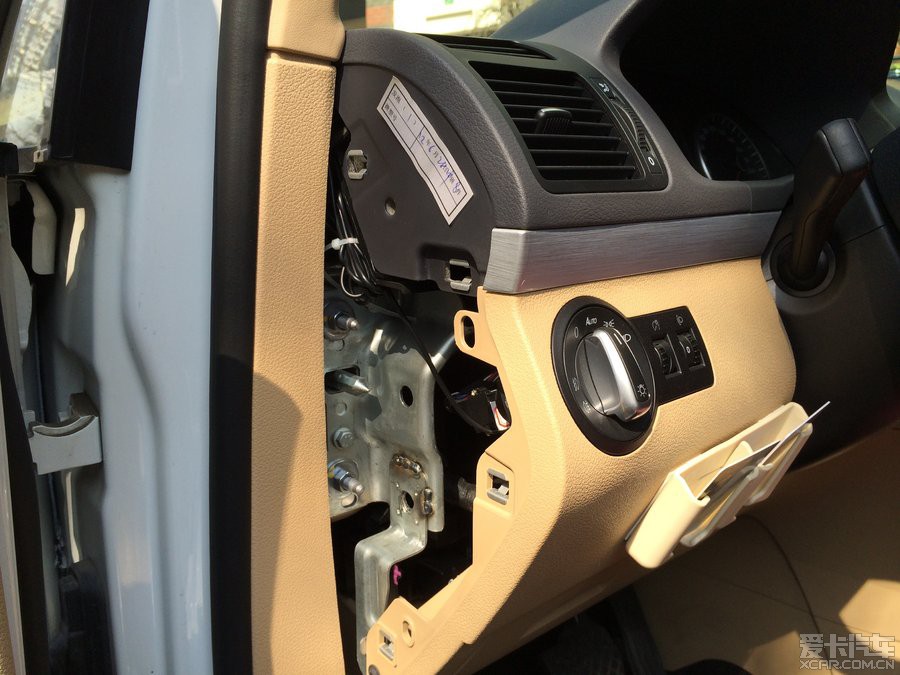

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:36 IP属地：未知 9楼打开后的样子（线束是以前自己装的自动大灯）
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

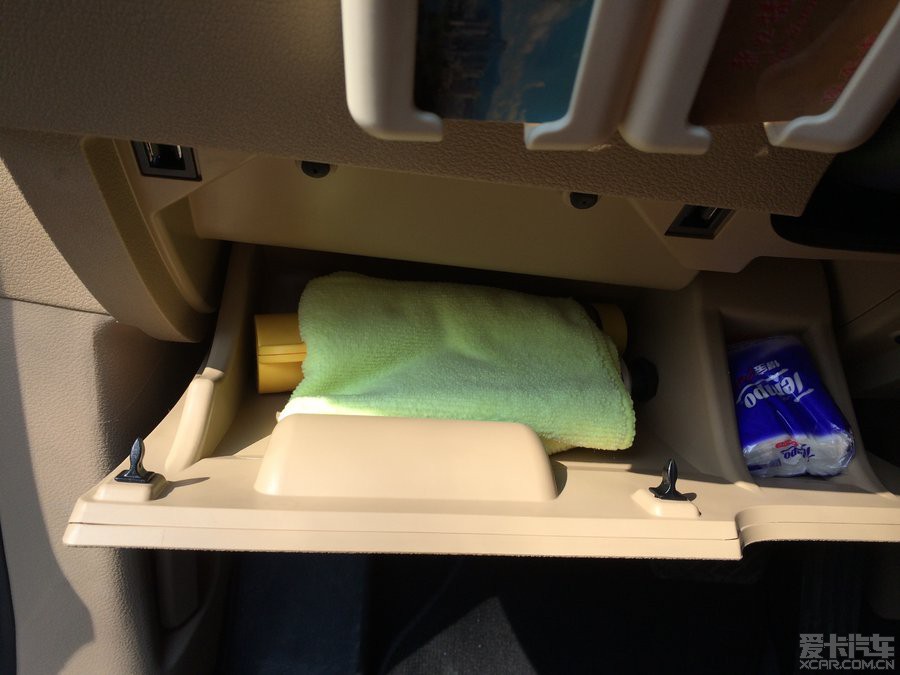

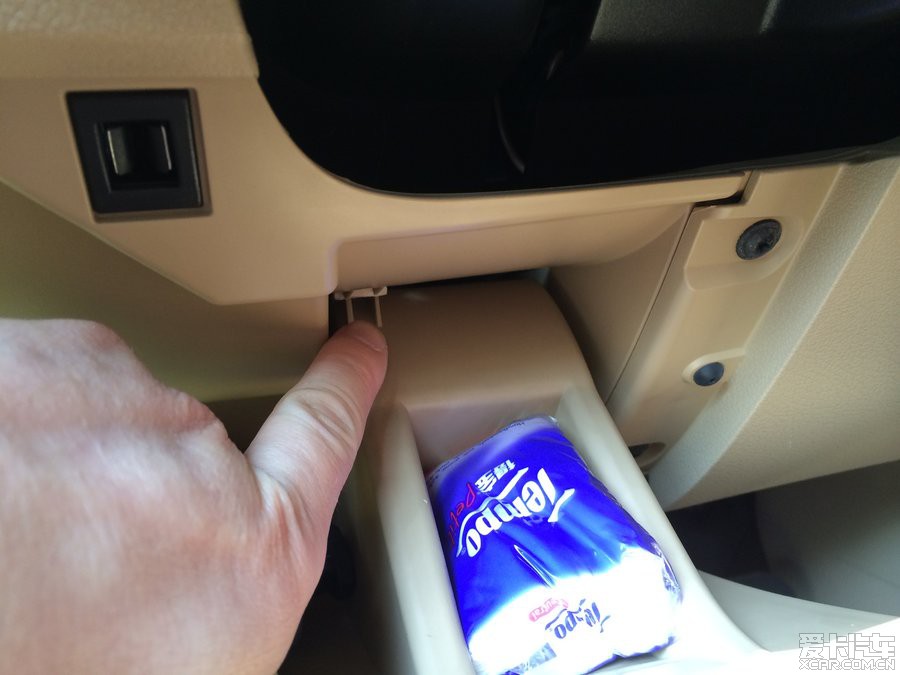

偷天换月国人当自强 5051 爱卡币 1534 帖子加关注发私信白金长老注册 2012-09-28 来自上海市\|上海市	发表于 2014-03-15 15:39 IP属地：未知 10楼打开方向盘下面的手套箱将手指处的卡子向上顶，将手套箱开至水平，然后使劲拉出（这个俺研究好久，开始拉了几下，没下来，不敢用力。后来急了，把手套箱开到极限大，看到了后面的转轴结构，于是放心大胆地使劲拉）
