11款速腾外置空调滤升级版！但是貌似升级得有点多余了→_→

首先拆下来空调进气口的盒子，咔嚓掉上面起装饰作用的塑料网。特别提示一下，图片里红圈处塑料网的根部不要贴根切掉，稍稍留一点，因为架子做完放里后，可能会卡在一个上面，这样架子会固定的比较稳当。架子因为手工制作尺寸会有偏差，所以等架子做好后根据具体情况来修剪。另外，不用锉平整，只要留下的不是特别长，基本不碍事。我的是被好心的师傅直接用角磨机给磨平了一部分，反而更难看，虽然装好后看不到，但是“你存在~我深深的脑海里~”，强迫症。。。

我是用0.8mm厚的白钢板加工的，很结实，手掰不动。其实用再薄一点的也可以。参考了卡友的尺寸，车头方向这边做窄了，遗憾。图上标注的尺寸是制作后重新测量的完美尺寸，架子外边和塑料框外边平齐。使用桑塔纳3000的空调滤。图上标注10mm的那里，实际我做的15mm，因为我先做的架子后买的空调滤，当时担心大风量时吸力太大，可能导致空调滤变形被吸进去，实际上空调滤很硬实，10mm应该就足够了。做的越宽，洞口就越小，有可能会影响进风量。长度单位：mm。

原图上尺寸再次修改，暂时无图。

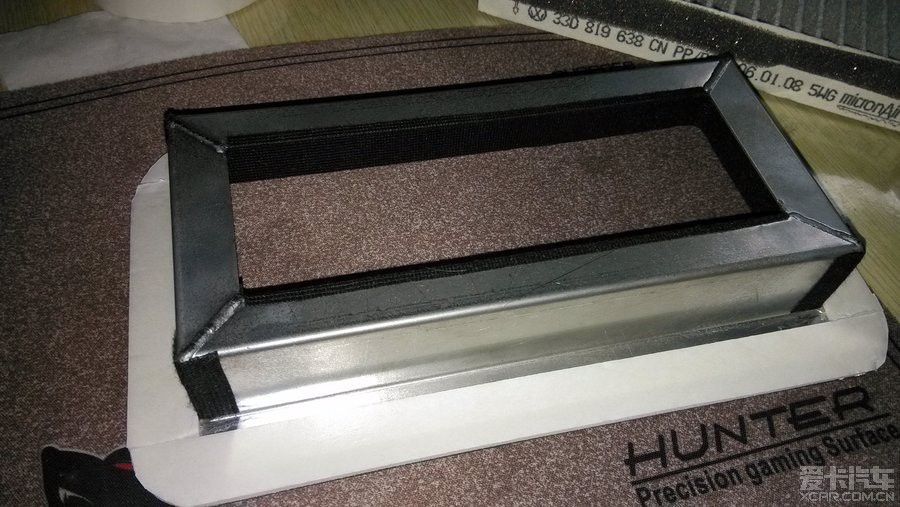

内侧一圈白色的是双面胶，黑色的是绒布胶带，保证密封效果，防止漏气。否则放入空调滤的话，会有点间隙。下面贴的也是绒布胶带，防止共振产生异响。焊接处被喷银色漆了，反而更难看。。。

翻过来后，四个角贴绒布胶带防止共振异响。边上贴双面胶，起固定和密封作用。里边那两小条胶布没有用，多出来了，只是我懒得剪掉就那么粘着吧。

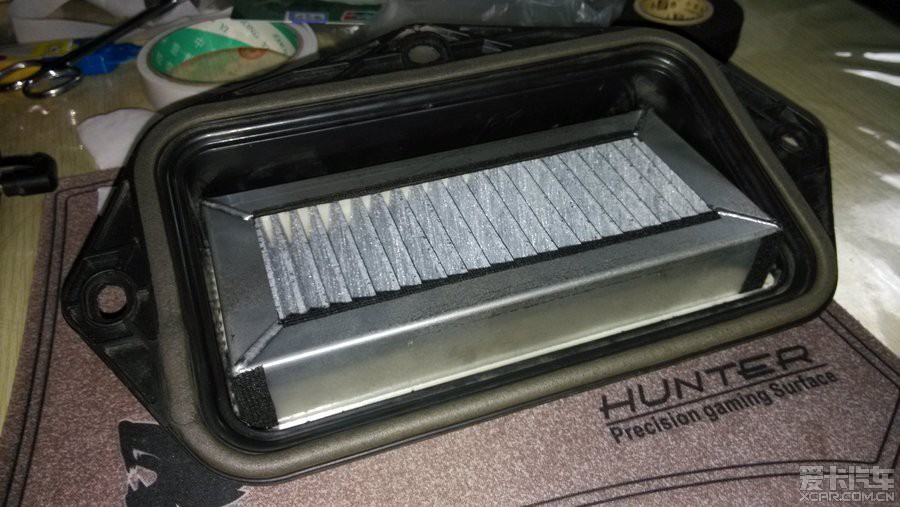

安装上啦~~~~~~~~~~~~~~~~很结实，话说我粘完后才想起来我有3M的双面胶和助粘剂。。。先用着以后再说吧。这个白色双面胶还是特意跑出去买的，晚上商店都关门了，我把一家里面还亮灯的门硬是敲开了，老板真好心~

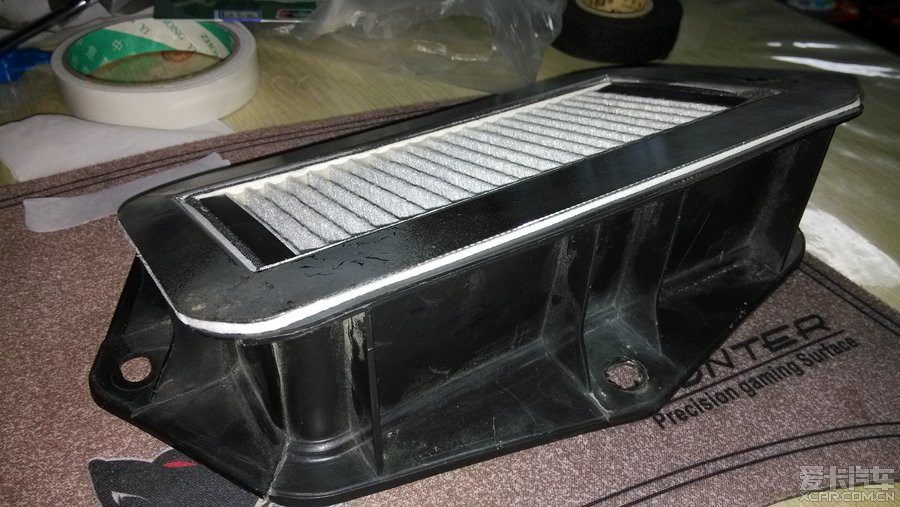

翻过来看看~~~~~~~~~~~~~~~~~~支架的四个角刚好会顶在塑料壳的四个圆弧的角上。

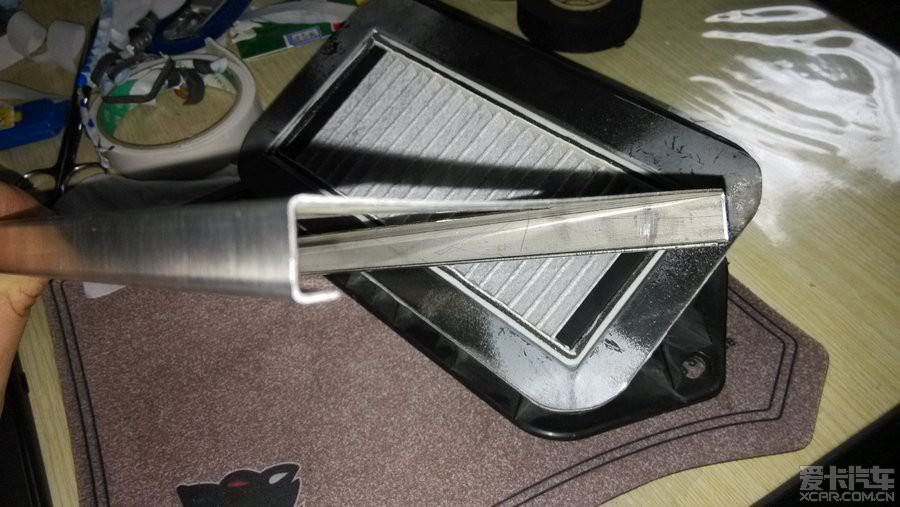

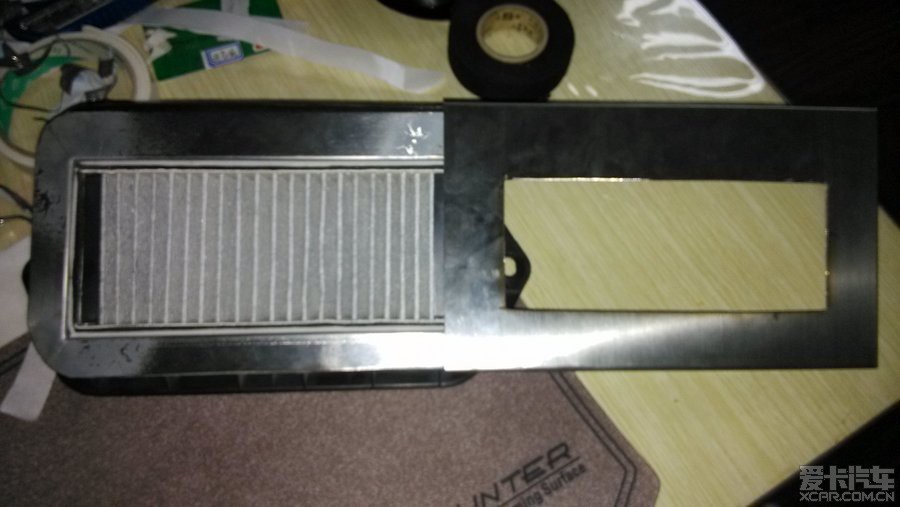

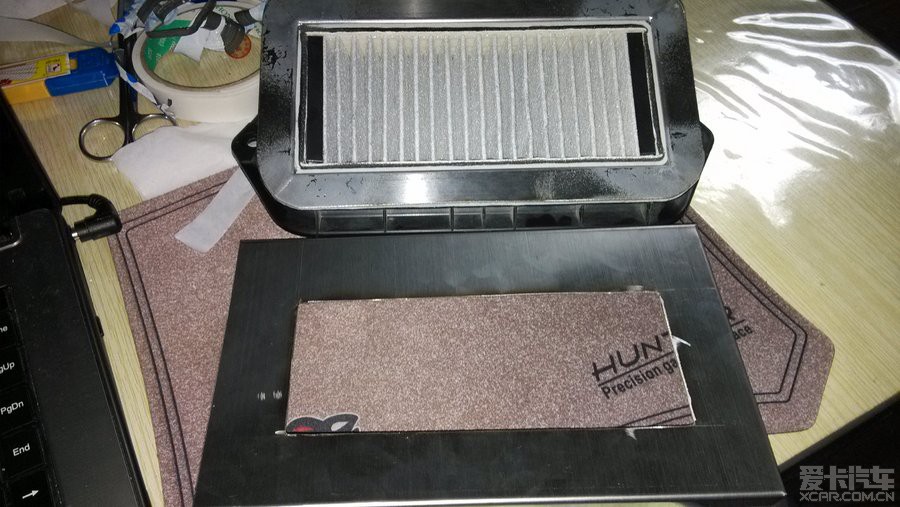

升级版隆重登场！！！又加工了个盖子，在塑料壳外圈立面支撑上开槽，从侧面插进去。一是防止空调滤被颠出来，二是防止整个支架都颠出来。后来我发现，根本用不上，空调滤为了密封性，塞的非常紧，费了好大劲才塞进去；支架本身卡的就很紧，加上双面胶后更结实。所以我的升级版，失败。。。如果有的坛友为了换空调滤拆装方便，不粘那么厚的双面胶的话，可以考虑做个这样的盖子。其实空调滤直接放里面不粘一圈双面胶也没问题，缝隙最多1mm宽，估计进不去什么东西了。

今天太晚啦，明天装车！之前我换内置空调滤的时候就发现里面非常脏，有沙子之类细小的东西，灰更是厚厚一层。关键是车才买了2年多，现在早上开空调后就会听到风扇吱嘎吱嘎的声音，真担心哪天风扇就报废了。在论坛里发现卡友已经找到解决办法，这样风扇和内置空调滤的寿命会更长！

感谢acbc19、dlxren、男阿姨、四叶草的春天！

acbc19的作业：网页链接
dlxren的作业：网页链接
男阿姨的作业：网页链接
四叶草的春天的作业：网页链接

发本帖之前发现下午又有一位卡友saferace也制作了一个，但是略有不同，他把支架先放到进气口上，然后再把塑料壳放在上面拧上螺丝帽。这样的好处是不用破坏塑料壳上面的塑料网。但是支架和车体之间要做好密封，否则有可能会漏水。

saferace的作业：网页链接
完~好累好累~
[ 本帖最后由 khahak 于 2014-3-31 13:08 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

贵州土著 2.3W+ 爱卡币 17160 帖子加关注发私信青铜元老注册 2007-02-26 来自贵州省\|贵阳市	发表于 2014-03-15 12:30 IP属地：未知 2楼厉害，也是个大工程——不过俺懒得麻烦
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

saferace

548
爱卡币
391
帖子

加关注 发私信

青铜长老

注册 2010-09-15 来自北京市|北京市

发表于 2014-03-15 13:11 IP属地：未知

3楼

你这还有尺寸，我是搞了个纸质的模型拿去让人去加工的，装上后基本没什么问题，就直接把所有的东西归位了，根本就没在取出来比划。感觉也不用再打胶什么的了，拧紧后根本不会进水，其实那里真要进水的话从口里早进去了，即便是缝隙里进点也不会有问题。

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

狗被良心吃了四个圈上身了 4.3W+ 爱卡币 4309 帖子加关注发私信青铜元老注册 2012-05-12 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2014-03-15 13:19 IP属地：未知 4楼不错
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

wenquanyq

8298
爱卡币
4995
帖子

加关注 发私信

白金长老

注册 2009-01-14 来自江苏省|苏州市

来自爱卡iPhone版发表于 2014-03-15 13:46 IP属地：未知

5楼

这个相对来说是目前最完美的方案，漏水避免了，密封性也还算可以，等到有更完美的方案就开始折腾。顺便说下那些网格是挡树叶的不是装饰的！班主射精吧！

中国油品定价属于便秘状态，是只往里吃，不往外拉

如果不跟美国比成品油质量、不比炼油工人工资、不比国民收入、不比道路收费、不比企业责任，
那么，中国“裸油价”确实不比美国高…

交税应该用支付宝！政绩出来了再确认支付！不给老百姓办事就申请退款！官员跟在屁股后面说：“亲，给好评呀亲！”

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

wenquanyq

8298
爱卡币
4995
帖子

加关注 发私信

白金长老

注册 2009-01-14 来自江苏省|苏州市

来自爱卡iPhone版发表于 2014-03-15 13:49 IP属地：未知

6楼

原帖由 saferace 于2014-3-15 13:11发表

你这还有尺寸，我是搞了个纸质的模型拿去让人去加工的，装上后基本没什么问题，就直接把所有的东西归位了，根本就没在取出来比划。感觉也不用再打胶什么的了，拧紧后根本不会进水，其实那里真要进水的话从口里早 ...

进水回烧风机的，建议你那个拆下来加层密封胶，下雨天这个区域就是水沟的作用，原车下面有密封，上口的高度水到不了。

中国油品定价属于便秘状态，是只往里吃，不往外拉

如果不跟美国比成品油质量、不比炼油工人工资、不比国民收入、不比道路收费、不比企业责任，
那么，中国“裸油价”确实不比美国高…

交税应该用支付宝！政绩出来了再确认支付！不给老百姓办事就申请退款！官员跟在屁股后面说：“亲，给好评呀亲！”

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

轶杰2009 8751 爱卡币 3913 帖子加关注发私信白金长老注册 2011-05-12 来自北京市\|北京市	来自爱卡iPhone版发表于 2014-03-16 10:05 IP属地：未知 7楼撸主能否帮我做一个
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

zxxxz 2024 爱卡币 657 帖子加关注发私信黄金长老注册 2010-01-11 来自河北省\|保定市	来自爱卡Android版发表于 2014-03-16 10:53 IP属地：未知 8楼不错不错更完善了
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

khahak 4311 爱卡币 1508 帖子加关注发私信白金长老注册 2011-06-30 来自吉林省\|延边市	发表于 2014-03-17 13:05 IP属地：未知 9楼原帖由贵州土著于 2014-3-15 12:30 发表厉害，也是个大工程——不过俺懒得麻烦我想量产，有没有兴趣买一个？
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

khahak

4311
爱卡币
1508
帖子

加关注 发私信

白金长老

注册 2011-06-30 来自吉林省|延边市

发表于 2014-03-17 13:06 IP属地：未知

10楼

原帖由 saferace 于 2014-3-15 13:11 发表

你这还有尺寸，我是搞了个纸质的模型拿去让人去加工的，装上后基本没什么问题，就直接把所有的东西归位了，根本就没在取出来比划。感觉也不用再打胶什么的了，拧紧后根本不会进水，其实那里真要进水的话从口里早 ...

还是弄得安全点比较好，万一风机烧了，阿姨说换一个3K+
