完美DIY天线放倒器，材料成本在300元之内

经过两个月多的设计和制作，终于完成了天线放倒器，期间正好遇上多次出差，延误了工期，现在和大家一起分享一下，也是大家一起交流，对天线放倒器制作的经验和体会。我的宗旨是交流，所以会把材料的来源，以及价格、制作过程公布，还望网友指点和探讨。
看看简单的一个机械设施，其实对于我不懂的人（不是机械专业人员）来说，看似简单，做起来复杂，这当中碰到了很多没有想到的、没有考虑周全的以及错误的构思等等，从中也吸取了一定的教训，现在虽然叫完美，其实还是存在着一点点小小的遗憾，后面来说。好！废话少说，开始分享制作的全过程。
一、
材料准备部分

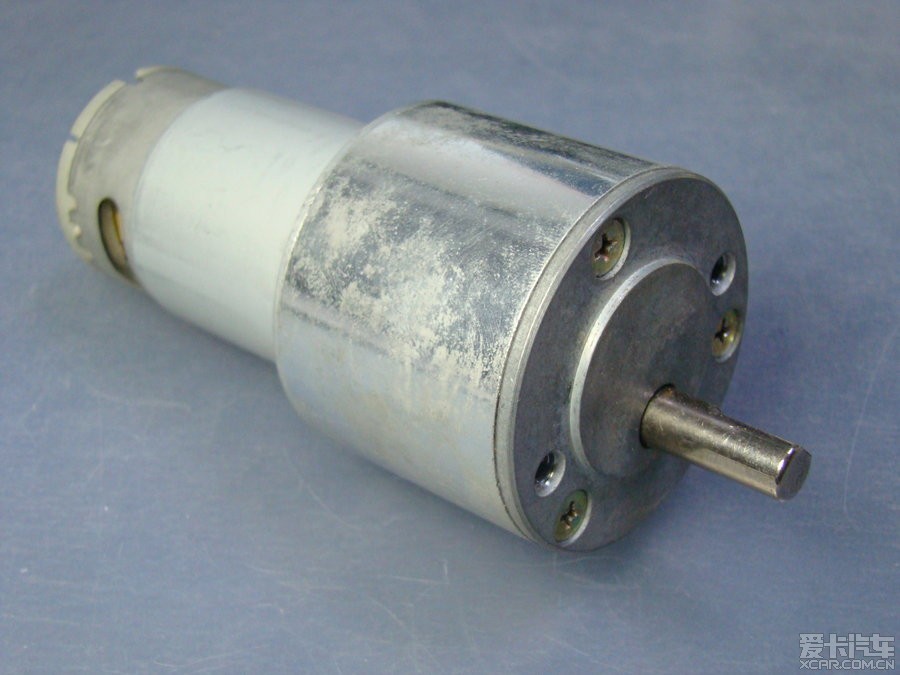

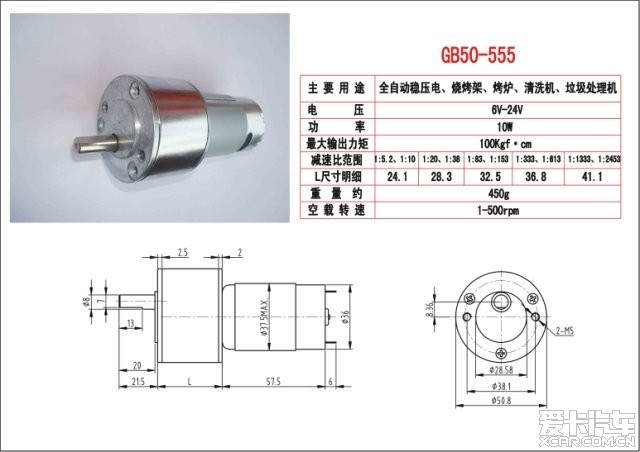

1、电机。动力的关键，每分钟6000转，经变速后每分钟一转，大扭矩低转速，网上很多，自己挑选，一定要选择大扭矩低转速的。我选择的是非同轴的“GB50-555的微型齿轮减速直流电机”，变速齿轮还是全金属的。

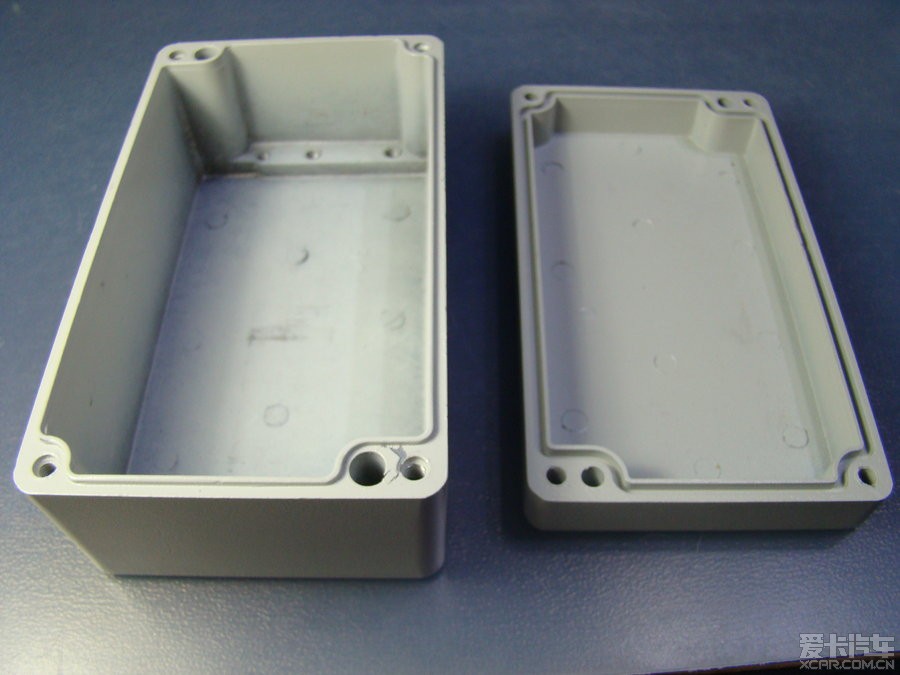

2、盒子。也是一个关键的东西，从开始自己设计自己做，到买现成的，是一个比较痛苦的过程，网上很难找到适用的盒子。在经过一番不懈努力后，终于在网上找到了，不能说正好，应该说还是比较适合的，这个需要特别说明，如果有人照样做的话还会遇到此问题，这个盒子在网上要以“室外金属仪表防水盒”来搜索，就能找到。我选择的是“高档室外金属仪表防水盒”，全铝防水盒，艾，就是要这个了，外壳尺寸140*60*80mm。很紧凑，盖子上四周的凹槽就是放密封条的，没有拍照，也就是一根橡皮筋，盖上盖子前把橡皮筋塞上就行。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

yjg230

1522
爱卡币
1100
帖子

加关注 发私信

白银长老

注册 2009-12-25 来自上海市|上海市

发表于 2013-12-20 10:33 IP属地：未知

2楼

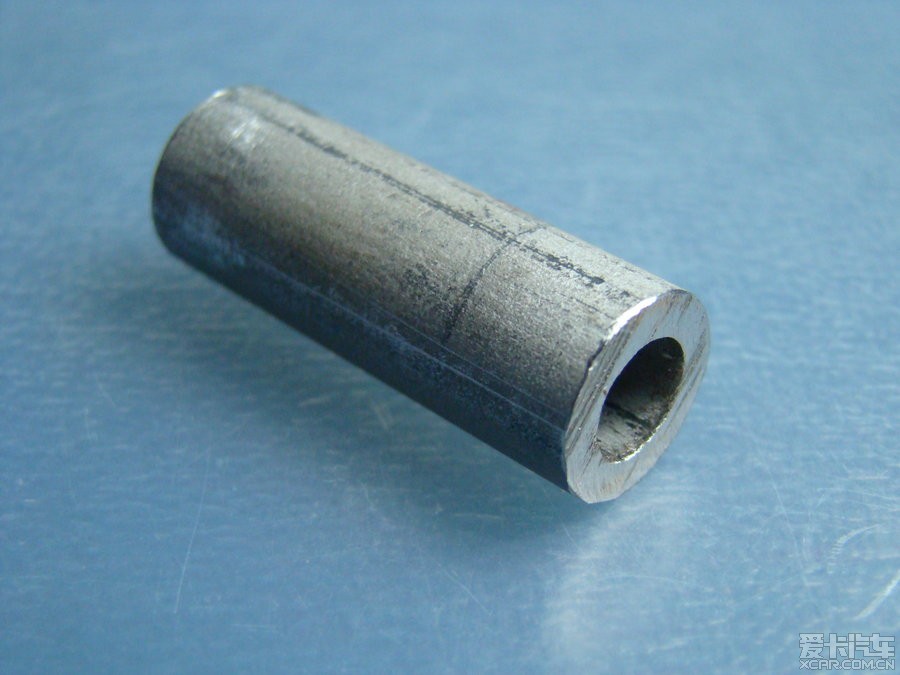

3、延长轴。用一段不锈钢空心管，到处有买，网上有点小贵，我是网上买的，图省事。长35mm，内径8mm,外径12mm。

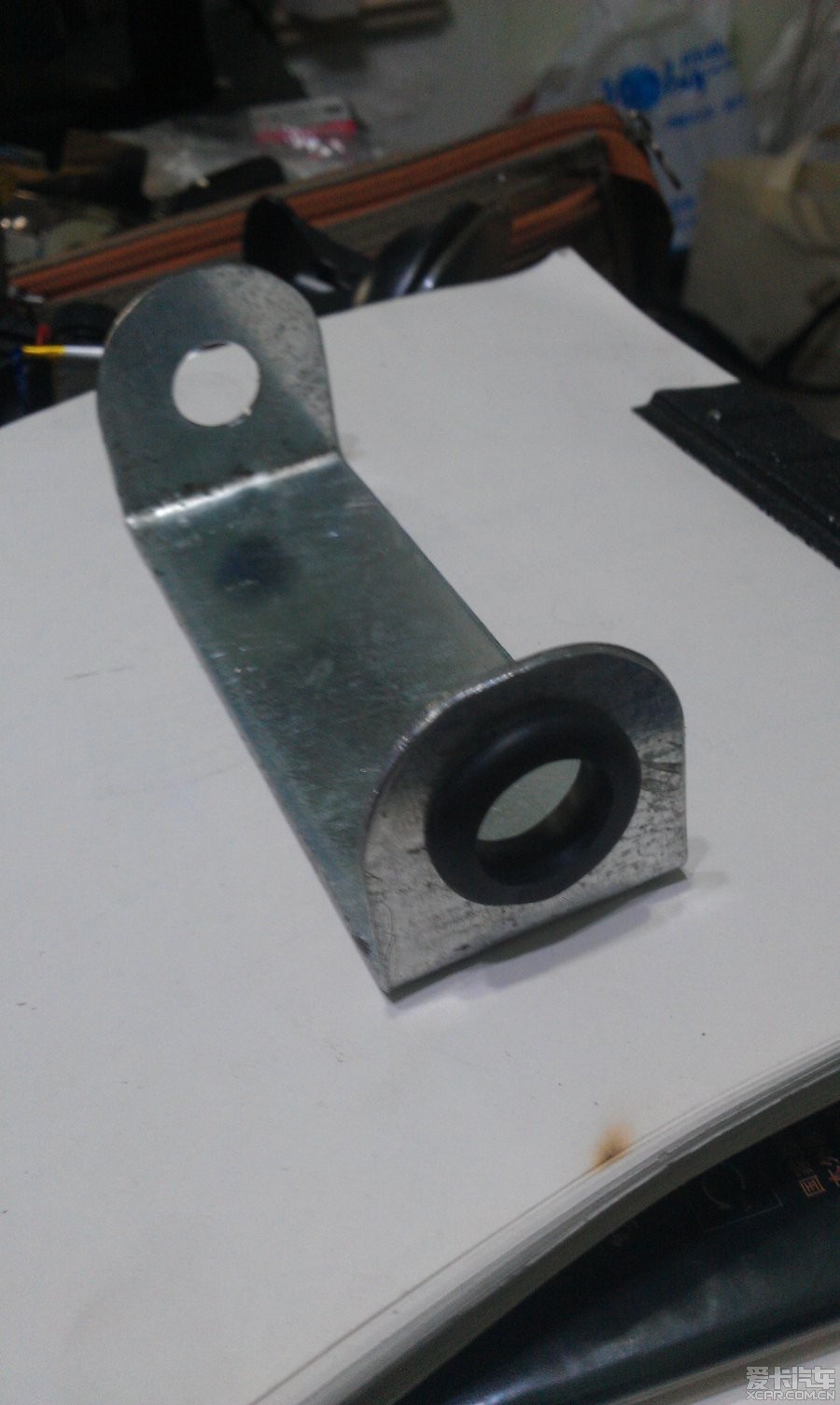

4、天线支架。找一块不锈钢板材，网上和实体店都有，这个不复杂，我选的是3mm厚的，主要考虑结实。其实不必要，这给后面加工带来了很大麻烦。不锈钢属于有韧性的材料，钻孔很难钻，我在加工过程中坏了4、5根钻头，后来特地区买了含钴钻头也不怎么顶用，单单此加工就花了我一周时间，最后还使用了折边机（花钱外面加工），所以没必要那么厚。这个买回来也就是一块不锈钢板，没有拍照。

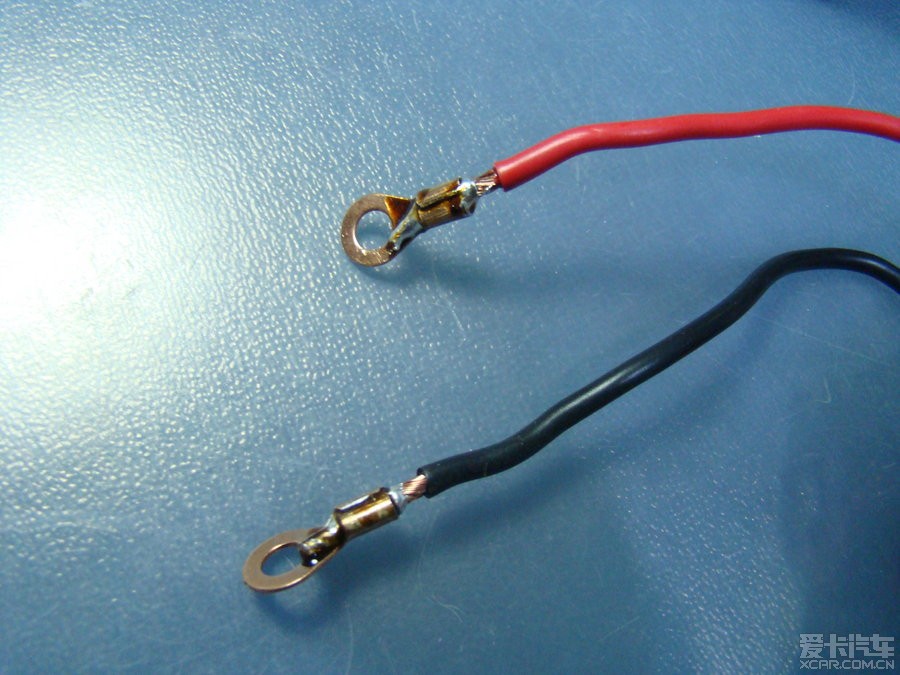

5、电源线。我在网上买了“TPU聚氨酯耐磨抗冻护套线”，装在车顶不怕日晒雨淋，按照电流计算出0.75平方纯铜线就够了，便宜，2.5元/米，买了10米，东西真的很好。顺带买了电工胶布。电源线买回来也没有拍照，现提供网上图片的截图。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

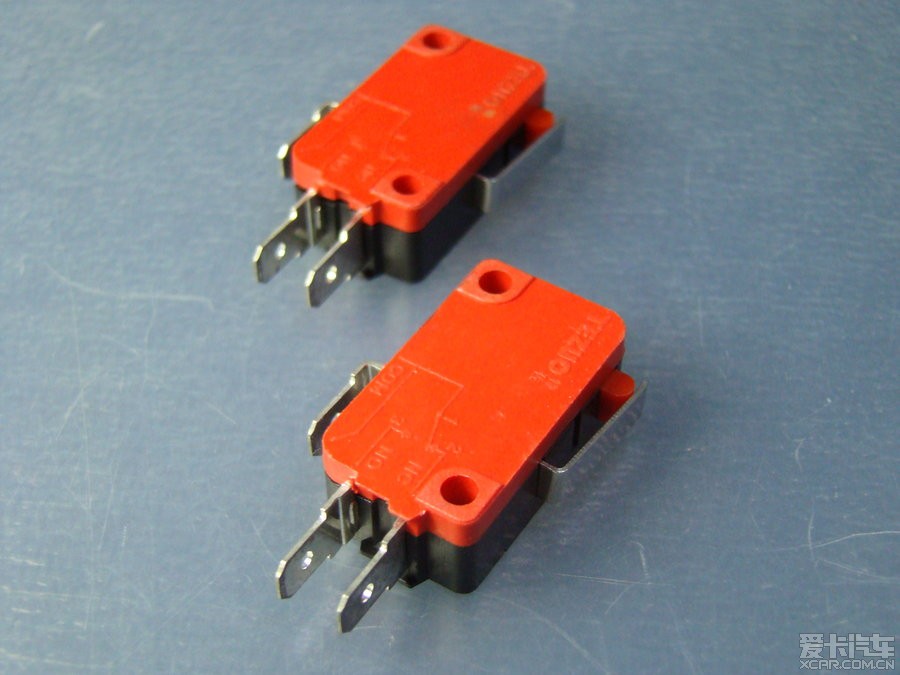

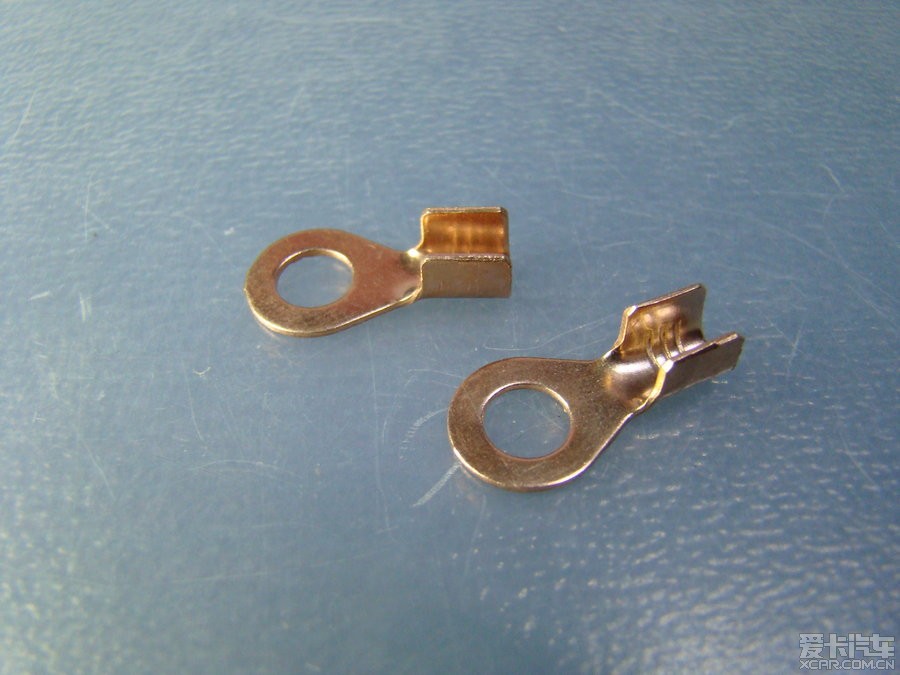

yjg230 1522 爱卡币 1100 帖子加关注发私信白银长老注册 2009-12-25 来自上海市\|上海市	发表于 2013-12-20 10:36 IP属地：未知 3楼 6、小电器配件。微动开关2个（做限位用），微型继电器2个（升降电路上要用到），铜接头2个（电台电源独立拉线要用）。升降开关1个(3档位)
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

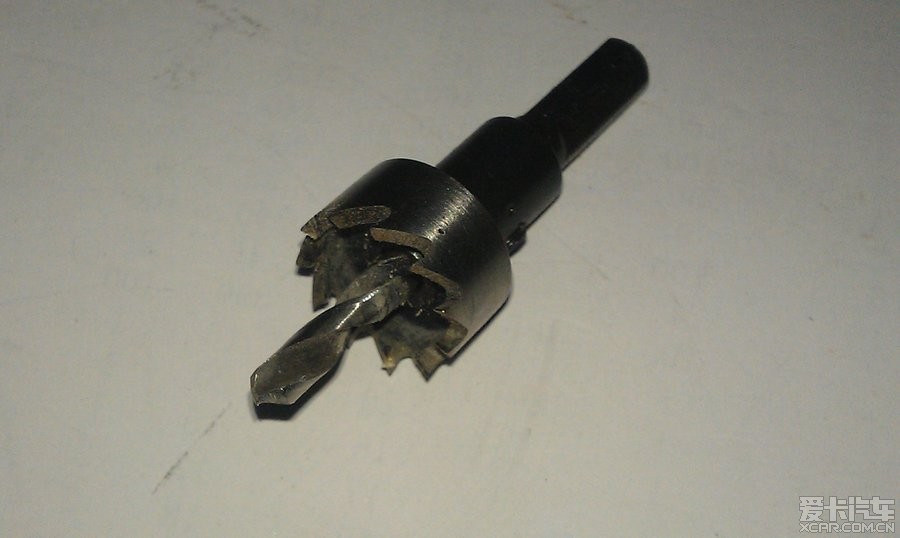

yjg230 1522 爱卡币 1100 帖子加关注发私信白银长老注册 2009-12-25 来自上海市\|上海市	发表于 2013-12-20 10:41 IP属地：未知 4楼二、制作部分 1、天线支架为此加工的工具，开孔器（网上有卖，各种口径） 2、电机
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

欧马ＢＤ７ＨＩ 6.2W+ 爱卡币 12026 帖子加关注发私信白银元老注册 2004-05-25 来自湖南省\|长沙市	发表于 2013-12-20 10:42 IP属地：未知 5楼赞
	『HAM 一族』 BD7HI ex BD7AMY [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

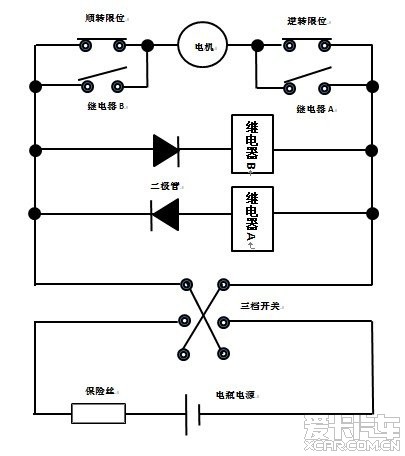

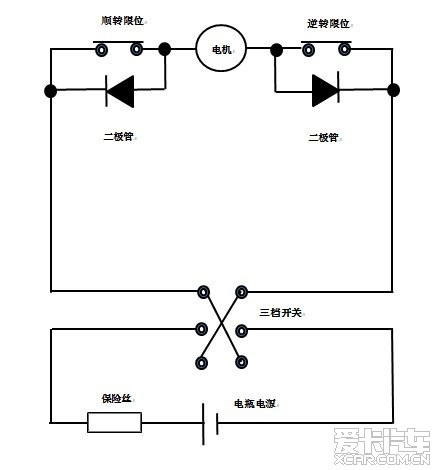

yjg230 1522 爱卡币 1100 帖子加关注发私信白银长老注册 2009-12-25 来自上海市\|上海市	发表于 2013-12-20 10:44 IP属地：未知 6楼 3、电路：原电路图 (根据"今夜"的建议已经修改好,这样更简单也更安全,感谢"今夜") 在原线路中取消了继电器,请各位注意了 [ 本帖最后由 yjg230 于 2014-1-7 18:38 编辑 ]
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

yjg230

1522
爱卡币
1100
帖子

加关注 发私信

白银长老

注册 2009-12-25 来自上海市|上海市

发表于 2013-12-20 10:46 IP属地：未知

7楼

三、
组装和测试部分
1、

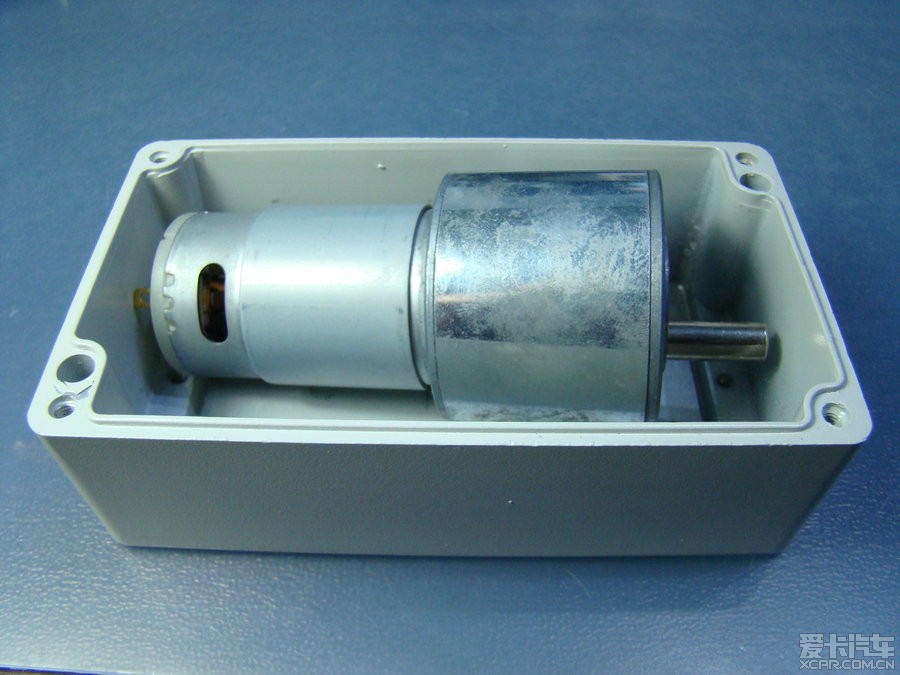

电机在盒子里面的定位：电机前段有固定螺丝空，按照电机的尺寸图制作一个面板，此面板上还得安装限位开关，所以，需要略结实的铝片或者不锈钢片制作，我是就地取材，用了一片1mm厚的不锈钢片，两边各折90度与盒子固定，如图

固定螺丝是在延长轴上打孔，攻螺丝后按上螺丝并固定触片，随着轴的转动，触动限位开关。如果有出入，直接调节碰触片的位置即可调整限位位置。没有技术含量，只有不断调整，碰触片不用太硬，方便用尖嘴钳调整。

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

yjg230

1522
爱卡币
1100
帖子

加关注 发私信

白银长老

注册 2009-12-25 来自上海市|上海市

发表于 2013-12-20 10:48 IP属地：未知

8楼

2、电路板：借用废弃的电路板，反正没几个元件，而且体积很小，随便焊接即可。但是在放入盒内时要包上电工胶布，防止与盒子短路。

3、

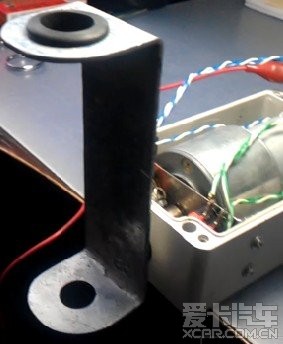

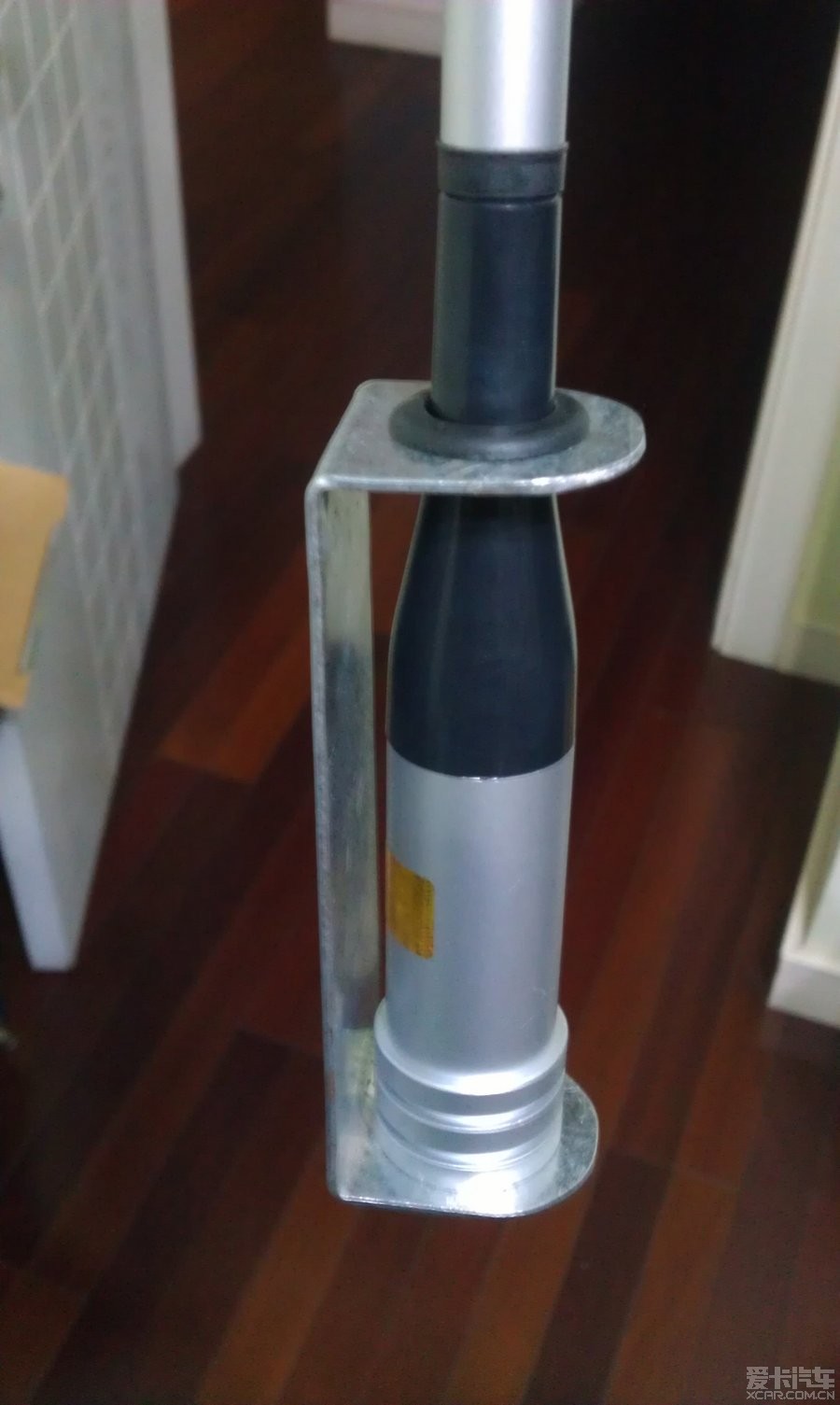

天线支架：也没有技术含量，这边，打孔，就是打孔难度大，孔径较大，材料有韧性，钻头没打几下就发红废了，最后只能边打边挫完工的。

4、

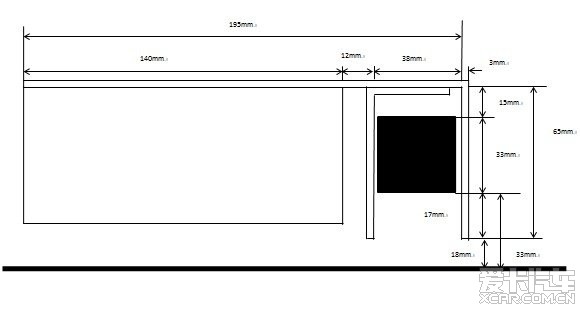

车顶安装支架：下面的图纸就是支架的尺寸，底下出现条是车顶，按此尺寸制作，但是，实际情况并不是那么回事，没有考虑到的是车顶不是一个平面，而是有弧形的，所以在设计当中是失误的，现在安装后，车顶上略有一点点凹陷，不是很明显，也就凑合着，没有重新做。黑色部分是车顶行李架的杆。

5、
盒子的测试：主要是考虑电机是否有提升天线的能力，天线是老鹰派SG-7900的，重量达0.45KG，测试视频如下：

视频不会弄，就上照片吧

后面的不知怎么的，发不出来了

[ 本帖最后由 yjg230 于 2013-12-20 10:59 编辑 ]

[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌...

回复本楼 | 评分 | 举报

!胆小 235 爱卡币 187 帖子加关注发私信用户被禁止发言注册 2011-12-03	发表于 2013-12-20 13:18 IP属地：未知 9楼更多精彩尽在爱卡黑板报， Enjoy xcar! * 该用户太调皮了，已被禁言 * 更多精彩尽在社区首页， Enjoy xcar! http://club.xcar.com.cn/
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

yjg230

1522
爱卡币
1100
帖子

加关注 发私信

白银长老

注册 2009-12-25 来自上海市|上海市

发表于 2013-12-20 13:38 IP属地：未知

10楼

四、
车上安装部分

1、电台部分

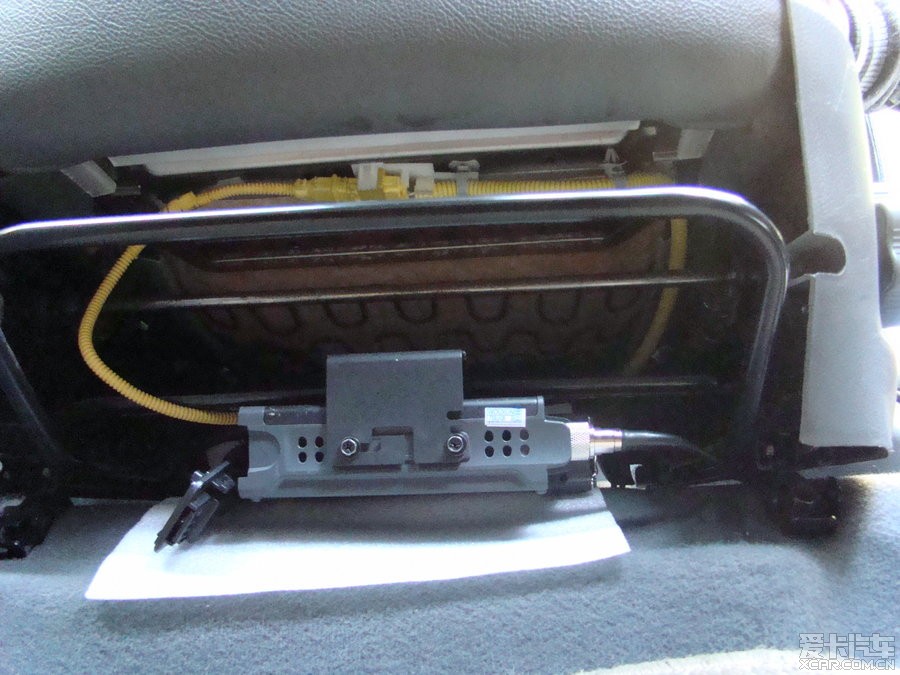

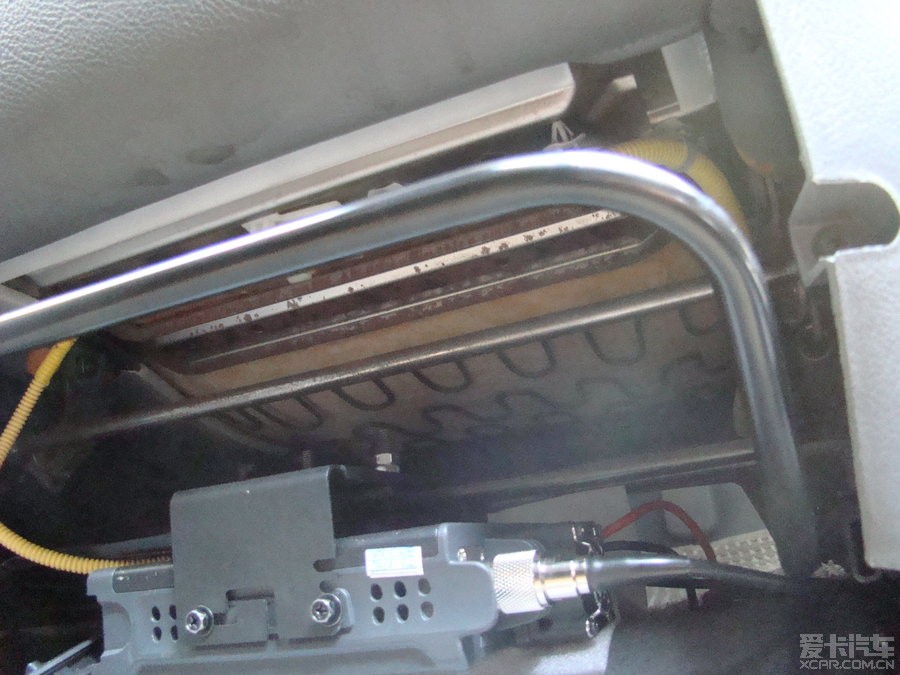

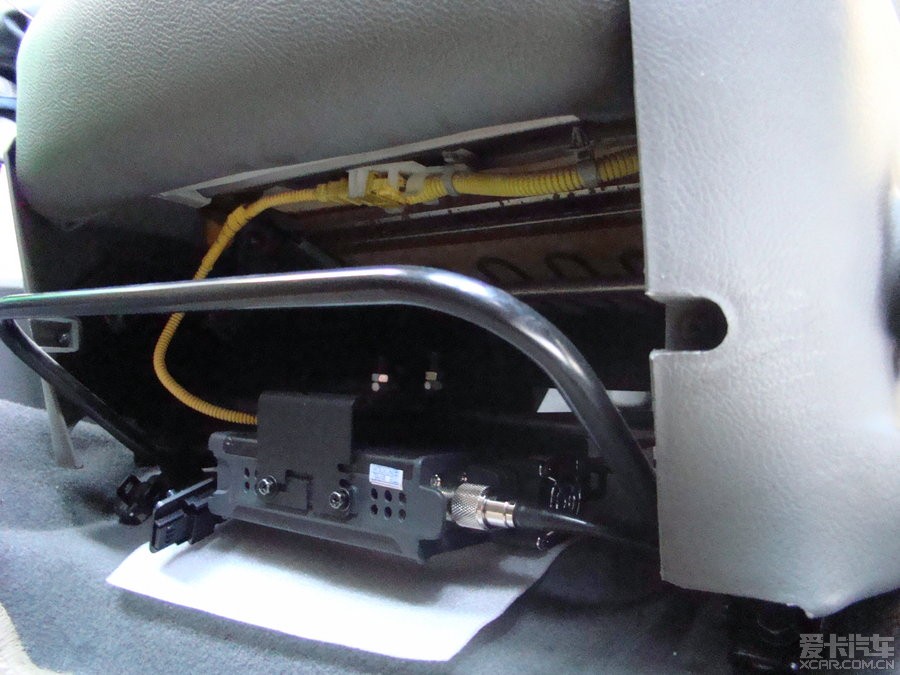

电台买的是欧迅的KG-920P，属于面板和机身可以分离的，由于车身不大，决定面板分离，机身安装在驾驶员座位下，面板安装在车内灯旁。这是机身部分，安装比较简单，固定支架安装在座位下的横杆上，没技术含量，我是怕麻烦，把座椅卸下后安装，安装后再装上椅子，这样就不用怕在地板上安装了。

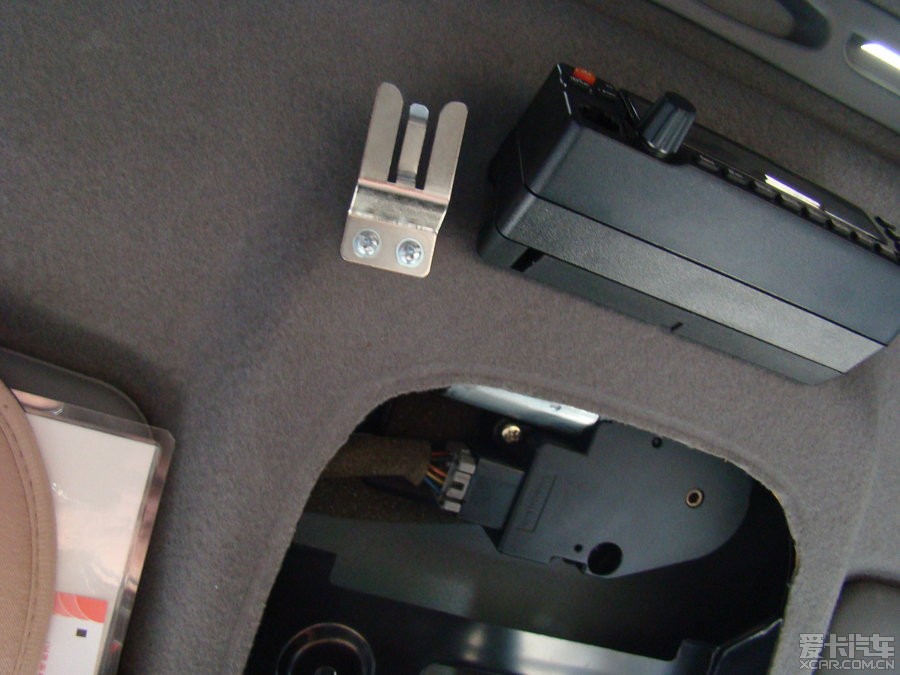

这是面板部分，安装也没有什么技术难度，选中位置，打孔，但是要注意的是，车内顶棚用的材料不是硬性的（有点像硬纸板，用起子就可以捅破），所以直接用螺丝固定是不吃力量的，我采用里面垫一块不锈钢片，上面按照孔径大小大好孔，形成一个里外对撬的样子（也就是夹板样子），这样固定十分牢靠。
