关于用TDA7563A替换TDA7566/7564的可行性

看到论坛里面好多人都换了rcd510，我也跟风换了一个。实际试听，中高频刺耳，不耐听。效果真不如rcd300+和原车的蓝宝cd。于是想到换TDA7850,。
拆开rcd510后发现RCD510用的功放芯片已经被厂家打摩了，只能看到一串数字。论坛搜索后发现在我之前已经有坛友换过TDA7850，最后以失败而告终。经过不断的搜索，证实RCD510用的是TDA7566的功放IC，此功放IC用的是总线控制方式，所以直接换tda7850那是肯定不行的。于是放弃了这一想法。
把rcd510拆下后一直听的是大众RCD300+，音质也不错，拆开后发现是TDA7563b，也是场效应管管的功放IC，而且也是总线控制。之前在论坛上面看到有坛友用25脚的tda7850代换27脚的tda7388a，于是我想到了用TDA7563A代换TDA7566.经过对比，tda7563a只有第二脚2脚的功能（stby待机功能）tda7566芯片上面没有，而stby功能只要接高电平芯片就可以工作。将多出来的1脚27脚接地
发帖大家讨论下，看看有没有可行性？下面将电路图，引脚图附上。懂电路的兄弟大家都来讨论下，为我们广大的坛友造福。

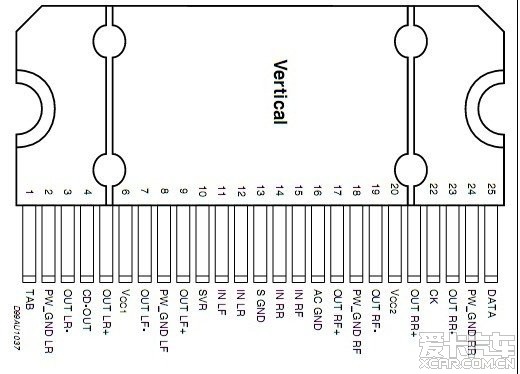

这个是TDA7564的引脚图和电路图

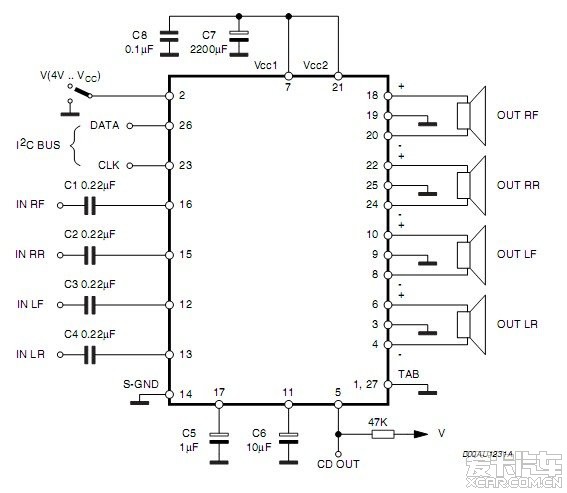

下面这两幅是TDA7563a的引脚图和电路图

速腾=折腾,不断改进，不断进步

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

红桃五 5W+ 爱卡币 10086 帖子加关注发私信白银元老注册 2008-01-02 来自辽宁省\|大连市	发表于 2013-12-14 17:28 IP属地：未知 2楼高手在民间。
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

开车到西藏 2357 爱卡币 1046 帖子加关注发私信黄金长老注册 2007-03-31 来自四川省\|成都市	发表于 2013-12-14 18:12 IP属地：未知 3楼我等待你的结果，给你顶上
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

wugang5277 60 爱卡币 41 帖子加关注发私信三星会员注册 2010-06-14 来自贵州省\|安顺市	来自爱卡iPhone版发表于 2013-12-14 21:42 IP属地：未知 4楼居然没人关心这个问题？
	速腾=折腾,不断改进，不断进步 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

淫腾兰博 Tanya Song 2.3W+ 爱卡币 20091 帖子加关注发私信青铜元老注册 2010-08-22 来自北京市\|北京市	发表于 2013-12-14 23:49 IP属地：未知 5楼这是啥，看不懂
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

一剑大侠 5650 爱卡币 2328 帖子加关注发私信白金长老湖南VIP 注册 2007-08-13 来自湖南省\|永州市	发表于 2013-12-15 00:23 IP属地：未知 6楼支持楼主折腾，改天去找个7850来折腾一下！
	低调买菜车 [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

开车到西藏 2357 爱卡币 1046 帖子加关注发私信黄金长老注册 2007-03-31 来自四川省\|成都市	发表于 2013-12-15 08:25 IP属地：未知 7楼楼主，结果怎么样
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

caic 1767 爱卡币 555 帖子加关注发私信白银长老注册 2005-08-22 来自广东省\|汕尾市	发表于 2013-12-27 14:35 IP属地：未知 8楼很值得期待的改动方案，7563可是MOSFET推动的，音质应该更好啊。加上耦合电容再换一下，效果一定好。 [ 本帖最后由 caic 于 2013-12-27 14:37 编辑 ]
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

wugang5277 60 爱卡币 41 帖子加关注发私信三星会员注册 2010-06-14 来自贵州省\|安顺市	发表于 2013-12-27 20:54 IP属地：未知 9楼原帖由 caic 于 2013-12-27 14:35 发表很值得期待的改动方案，7563可是MOSFET推动的，音质应该更好啊。加上耦合电容再换一下，效果一定好。年关了，这段时间比较忙，实验成功后到时候发帖大家共享。
	速腾=折腾,不断改进，不断进步 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

caic 1767 爱卡币 555 帖子加关注发私信白银长老注册 2005-08-22 来自广东省\|汕尾市	发表于 2013-12-27 23:25 IP属地：未知 10楼仔细研究一下：TDA7564B可直接代换TDA7566。7564B功率比7564稍有提高，更重要的是采用了场效应管驱动，音质有保证啊。不过严重当心买到的7564B是7564再remark的，倒是7563相对保险一点，管脚多两只，应该不能remark作假了。
