求八重洲FTM-350AR GPS DIY方法(已成功解决)附方法

如题，因为350上安装了GPS-1 面板吸盘吸在了风挡的左下角由于风挡玻璃是镀膜的玻璃对GPS信号屏蔽严重经常无信号，也考虑采购CT133和GPS-2但几番周折才知道还是要接到面板上，看到网上有人说可以通过主机DATA接口自己DIY 希望知道的兄弟能帮助解释一下告知具体操作办法，谢谢！
另出FGPS-1模块几乎全新价格400不包邮
经过多方咨询终于解决问题了，感谢几位前辈的耐心指导介于网上对于自制GPS模块方式资料的匮乏特将方法分享给有需要的朋友。
材料：DATA接头一个 GPS模块232一个打印机USB线一条 12V转5V降压模块一个
工具:烙铁焊锡丝松香电线

下面是对应线序GPS模块-DATA接口

RX-TXD（7）TX-RXD(8)GND-GND-降压模块负极(2)VCC-接降压模块正极

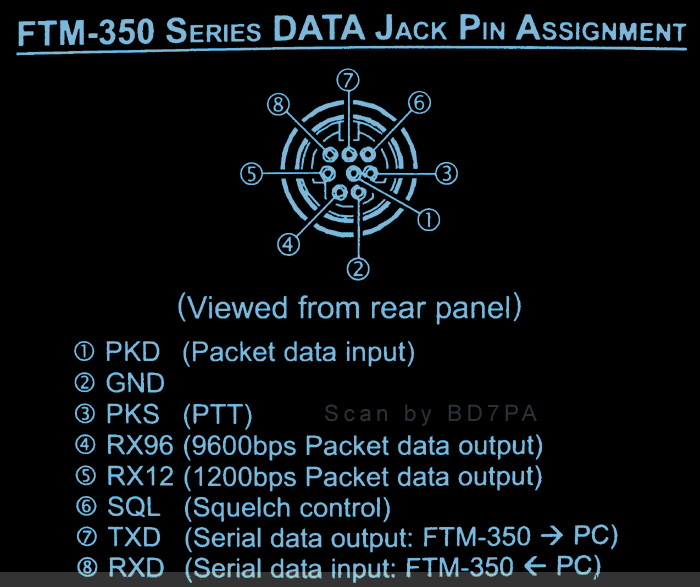

DATA 接口定义：

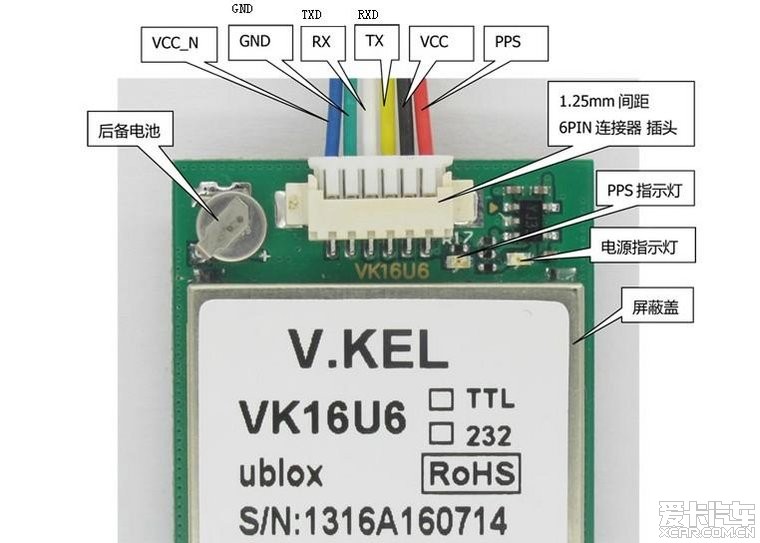

GPS模块接口对应DATA接口

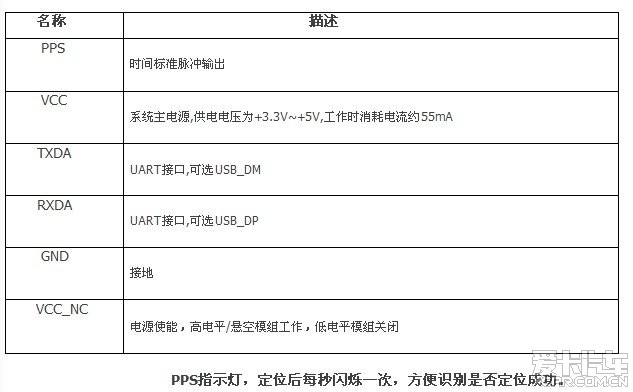

GPS模块接口描述

[ 本帖最后由易车菩提叶子于 2013-11-11 14:38 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

jerry1374 23 爱卡币 21 帖子加关注发私信初级会员注册 2008-07-14 来自河南省\|郑州市	发表于 2013-11-08 17:36 IP属地：未知 2楼配个带232口的gps，然后外接一个5v的电源，对接3根线 gnd rx tx即可
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

乡吧老 3732 爱卡币 1536 帖子加关注发私信黄金长老注册 2004-07-17 来自广东省\|惠州市	发表于 2013-11-08 20:17 IP属地：未知 3楼同样关注这个问题!在淘宝上买过外置GPS模块，也按说明接到350R上面，可惜不成功!
	乡下人，没见过世面，不懂规矩，如有得罪，请多包涵！ [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

易车菩提叶子 24 爱卡币 16 帖子加关注发私信初级会员注册 2012-12-09 来自北京\|北京	发表于 2013-11-08 22:36 IP属地：未知 4楼原帖由 jerry1374 于 13-11-08 17:36 发表配个带232口的gps，然后外接一个5v的电源，对接3根线 gnd rx tx即可所有需要的配件都已经采购完成，但就是线序问题比较头疼能否具体告知
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

易车菩提叶子 24 爱卡币 16 帖子加关注发私信初级会员注册 2012-12-09 来自北京\|北京	发表于 2013-11-10 13:47 IP属地：未知 5楼原帖由乡吧老于 13-11-08 20:17 发表同样关注这个问题!在淘宝上买过外置GPS模块，也按说明接到350R上面，可惜不成功! 我的已经做好了，RX-TXD（7）TX-RXD(8)GND-GND(2)VCC取电就OK了经测搜星几乎是秒搜
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

乡吧老 3732 爱卡币 1536 帖子加关注发私信黄金长老注册 2004-07-17 来自广东省\|惠州市	发表于 2013-11-10 16:34 IP属地：未知 6楼原帖由易车菩提叶子于 2013-11-10 13:47 发表我的已经做好了，RX-TXD（7）TX-RXD(8)GND-GND(2)VCC取电就OK了经测搜星几乎是秒搜另人兴奋的好消息!请兄弟将采购GPS模块连接短站小弟，另还需要哪些配件一并告之，谢谢!
	乡下人，没见过世面，不懂规矩，如有得罪，请多包涵！ [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

jerry1374 23 爱卡币 21 帖子加关注发私信初级会员注册 2008-07-14 来自河南省\|郑州市	发表于 2013-11-15 12:58 IP属地：未知 7楼恭喜恭喜，其实很简单吧
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

xuser19243632 18 爱卡币 6 帖子加关注发私信初级会员注册 2021-10-12	来自爱卡触屏版发表于 2021-10-13 20:55 IP属地：未知 8楼引用易车菩提叶子于 2013-11-10 13:47 发表的回复我的已经做好了，RX-TXD（7）TX-RXD(8)GND-GND(2)VCC取电就OK了经测搜星几乎是秒搜 GPS模块卖给我吧15153227357QQ40241997
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

xuser19243632 18 爱卡币 6 帖子加关注发私信初级会员注册 2021-10-12	来自爱卡触屏版发表于 2021-10-15 13:00 IP属地：未知 9楼引用 jerry1374 于 2013-11-15 12:58 发表的回复恭喜恭喜，其实很简单吧你好哥哥，你的八重洲350GPS制作好了吗？
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

xuser19243632 18 爱卡币 6 帖子加关注发私信初级会员注册 2021-10-12	来自爱卡触屏版发表于 2021-10-15 13:01 IP属地：未知 10楼引用乡吧老于 2013-11-10 16:34 发表的回复另人兴奋的好消息!请兄弟将采购GPS模块连接短站小弟，另还需要哪些配件一并告之，谢谢! 你好哥哥你的八重洲350GPS制作好了吗？
