【DIY】3根线实现航盛CD RD9 音乐手柄控制

3根线实现航盛RD9手柄控制
参考此贴：*****
先看看我的演示的视频，可以实现的功能有上一曲、下一曲、音量+、音量-、模式切换
*****
---------------------分割线-------------------------------
RD9后面针脚的定义

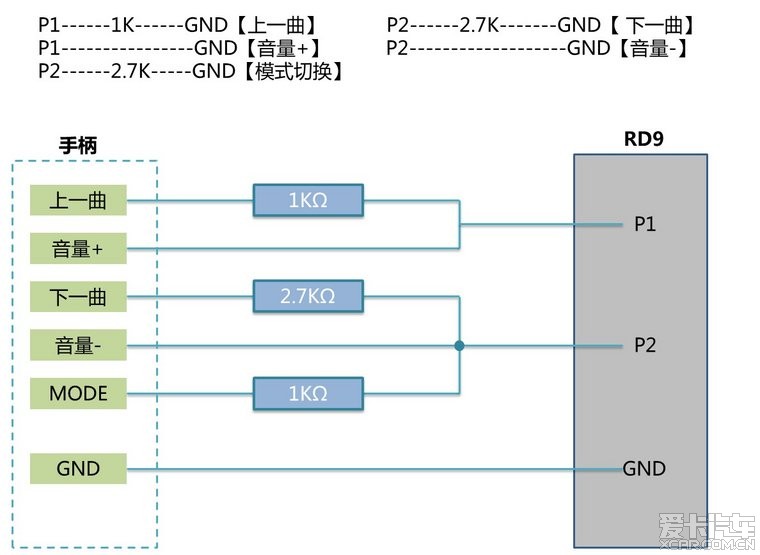

接线如图：

原厂的手柄未经改造前，按下任意一个键，都会导致该键对应的管脚和6脚上的GND短接

焊接电子，第一次用电烙铁，焊的很难看

用热缩管包好

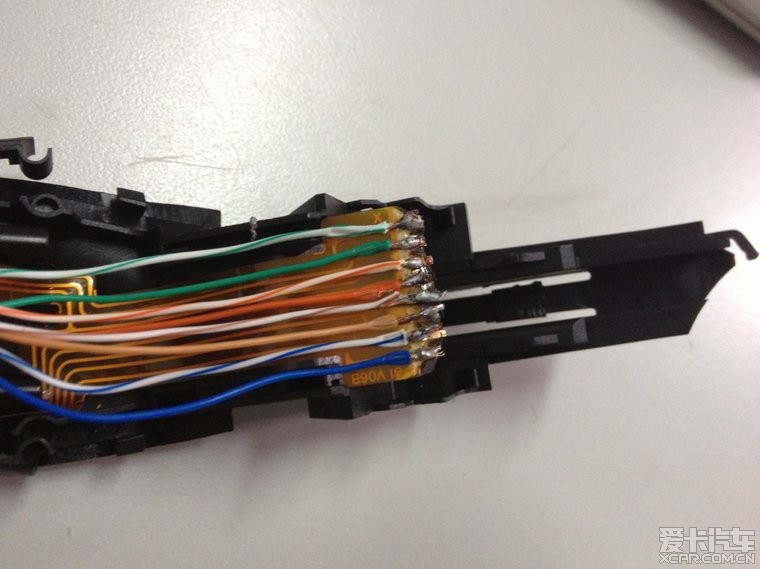

接下来就要处理手柄了，焊排线对于我这种新手来说真是太折磨人了，用的是网线，刚好8根线

将焊点用热熔胶保护

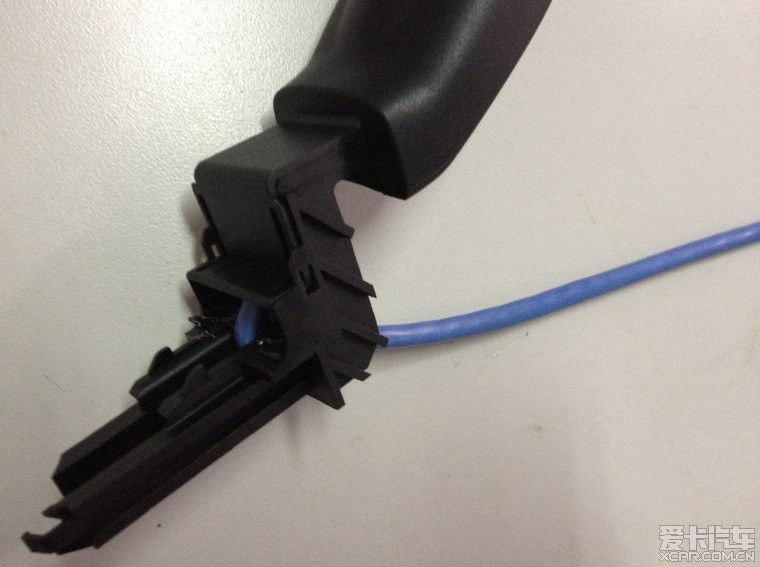

最后合上手柄的外壳，线从底部打孔穿出

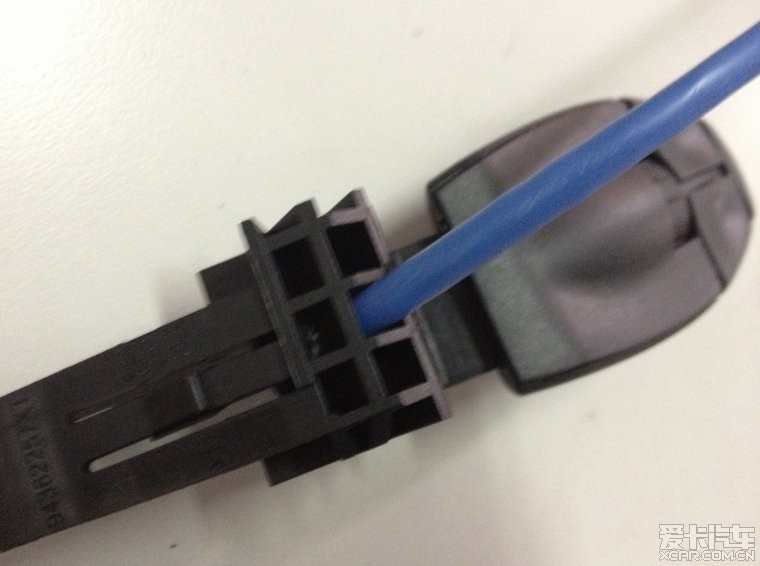

换个角度再看看

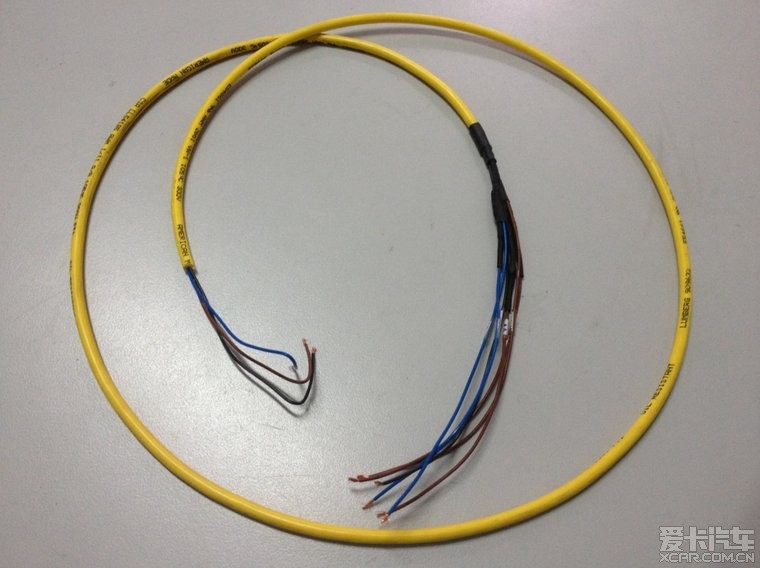

将网线对应上面的接线图接好，成品出来啦

最后手柄出来的就是3根线，分别接在CD的P1/P2/GND针脚
剩下的事情就是插上手柄，布线，还原CD了
收工！

此次折腾的费用为手柄80元，其余部分全部DIY免费
有兴趣的同学不妨试试，基本实现的手柄70%的功能
[ 本帖最后由 zhaodechang 于 2013-8-2 15:07 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

zhaodechang 1743 爱卡币 236 帖子加关注发私信白银长老注册 2013-03-01 来自湖北省\|武汉市	发表于 2013-08-02 13:02 IP属地：未知 2楼占楼，以备将来更新
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

kagetang 833 爱卡币 379 帖子加关注发私信青铜长老注册 2008-04-21 来自湖南省\|长沙市	发表于 2013-08-02 14:47 IP属地：未知 3楼找个要顶
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

超英赶美坑爹的签到本啊。不如以前方便 9.9W+ 爱卡币 39318 帖子加关注发私信黄金元老注册 2007-03-18	发表于 2013-08-02 14:51 IP属地：未知 4楼不错呃。很有参考价值。另外为啥要串几个小电阻？
	安全第一（荣获得6坛坏淫排行榜第一名，群众的眼睛那是贼亮贼亮滴。。 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

超英赶美坑爹的签到本啊。不如以前方便 9.9W+ 爱卡币 39318 帖子加关注发私信黄金元老注册 2007-03-18	发表于 2013-08-02 14:57 IP属地：未知 5楼要实现插上手柄就能用，只有VOD主机，就是那个RD4是吧？
	安全第一（荣获得6坛坏淫排行榜第一名，群众的眼睛那是贼亮贼亮滴。。 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

zhaodechang 1743 爱卡币 236 帖子加关注发私信白银长老注册 2013-03-01 来自湖北省\|武汉市	发表于 2013-08-02 16:58 IP属地：未知 6楼原帖由超英赶美于 13-08-02 14:51 发表不错呃。很有参考价值。另外为啥要串几个小电阻？我也是按别人的帖子照葫芦画瓢可能是用电阻降压，CD识别不同的电压为各种指令
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

nbled2007 5469 爱卡币 2416 帖子加关注发私信白金长老注册 2007-07-13 来自浙江省\|宁波市	发表于 2013-08-02 21:39 IP属地：未知 7楼建议用环氧树脂，不要用热熔胶...车内温度暴晒后可达70°，热熔胶要软趴趴了
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

blueismagic 2582 爱卡币 158 帖子加关注发私信黄金长老注册 2009-05-02 来自内蒙古\|呼和浩特市	发表于 2013-08-02 22:49 IP属地：未知 8楼做个记号。以后自己也弄。
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

只爱鸭子 213 爱卡币 127 帖子加关注发私信支柱会员注册 2008-01-03 来自湖北省\|武汉市	发表于 2013-08-02 23:05 IP属地：未知 9楼动手能力实在是有限，但希望拥有这个功能很久了
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

感觉好极了 5564 爱卡币 2160 帖子加关注发私信白金长老注册 2007-07-25 来自浙江省\|温州市	发表于 2013-08-03 15:48 IP属地：未知 10楼我的手柄也是这么改的，接了个万能遥控器，可以学习任何遥控功能只要带遥控的主机都能用
	[每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
