自从装了胎压监测，就一直想弄个延时电路，因为胎压监测的显示器每次通电都会‘滴’一声，于是自检、启动就会‘滴’两声，很烦。前几天骚包又买了个口红姬DR500-GW，同样的问题，虽然没有提示音，但二次启动的问题依然存在。
趁着端午放假就买了个断电延时继电器，自己折腾了一下。。。

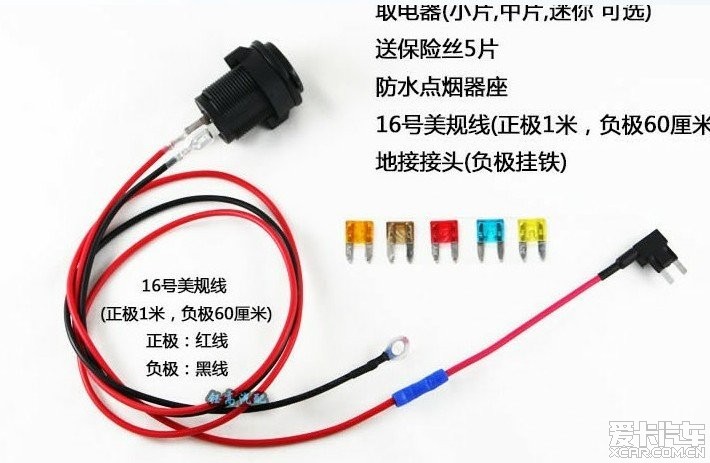

新购入的东西如下：一套从保险盒取电并且自带点烟座的线材、一个断电延时继电器ST3PF（12V/10秒延时）
diy过程其实很简单，难度主要在于窝在副驾驶那个狭小空间里接线、找地方固定继电器。
下面简单介绍一下接线过程：
取电位置很简单，就是驾驶座方向盘左下方的保险盒，盖子直接取下即可，帕杰罗的保险盒空着几个保险丝位置，正好可以利用。
这里需要区分ACC电跟电瓶电，断电延时同时需要这两种电源，建议如下两种取电方案：
1、电瓶电、ACC电都从保险盒取，需要两套取电线；
2、电瓶电从保险盒取，ACC电从中间扶手箱里那个点烟插头取，需要一套取电线跟一条带点烟插头的电源线。
电源线可以从驾驶座方向盘下面穿到副驾驶，这个过程不详述了，弄根铁丝通一下就行，很简单。
继电器接线（接线编号见上面继电器的图）：
ACC电接7，2接地（如果是取电方案2，直接分别接点烟插头的两端即可）；
电瓶电接8；
用电器正极接6、负极接地。
剩下的就是找地方固定继电器，并将一分四点烟器插座插到取电线上就好了。
我是在副驾驶地板旁边的内饰板上钻了个洞，用绑扎带直接扎紧固定的，应该还比较牢靠，用段时间再看看。。。
断电延时的简单原理就是当2、7从通电状态下断开（拔钥匙、自检后启动），继电器就开始工作，延时一定的时间后断开，但如果在这段时间内重新通电，则不会断开，这样当自检过后拧钥匙发动的瞬间就不会断电导致用电器二次启动了。
DIY过程光线条件不好，戴着头灯完成的，所以没拍照，希望文字叙述能说明白。。。
[
