全新胜达DIY系列之一，自己动手安装倒车影像！

本人提车快一个星期，车型是2.4智能版+7000灯光包，现把自己安装倒车影像步骤大概写出来如下：

一准备工具：黑色绝缘胶带，十字起子，30CM细铅丝一条，10MM T型套筒一把，汽车面板拆卸工具一个（某宝有）阻隔油漆胶带（撬时候贴下，防止塑料产生撬痕）。
第一步：卸下高位刹车灯的盖板，全新胜达说明书里也有介绍，用工具直接撬开就可以见图

第二步：拆下这个盖子后被盖子遮住的两边盖板的螺丝便显现出来，拧掉，并且把两边的盖子拉下，注意，盖板跟最大的板子连接边有扣具在直接取不下来，这里要把这2个盖子扣子部都拉开，靠中间大板掉在那里就可以了。

第三步：拧下锁旁边两个塑料扣子。如图

第四步：把大板上的一些盖板全部撬下，主要可以用手抓住借力，然后把大盖板上扶手的两个盖子撬下，里面有2颗10MM螺帽，用T型套筒取下，然后把四周的四枚一眼就瞄见的螺丝拧下。好了，没有阻碍了，大胆的拉把，很轻松的就把大板取下来了，如图：

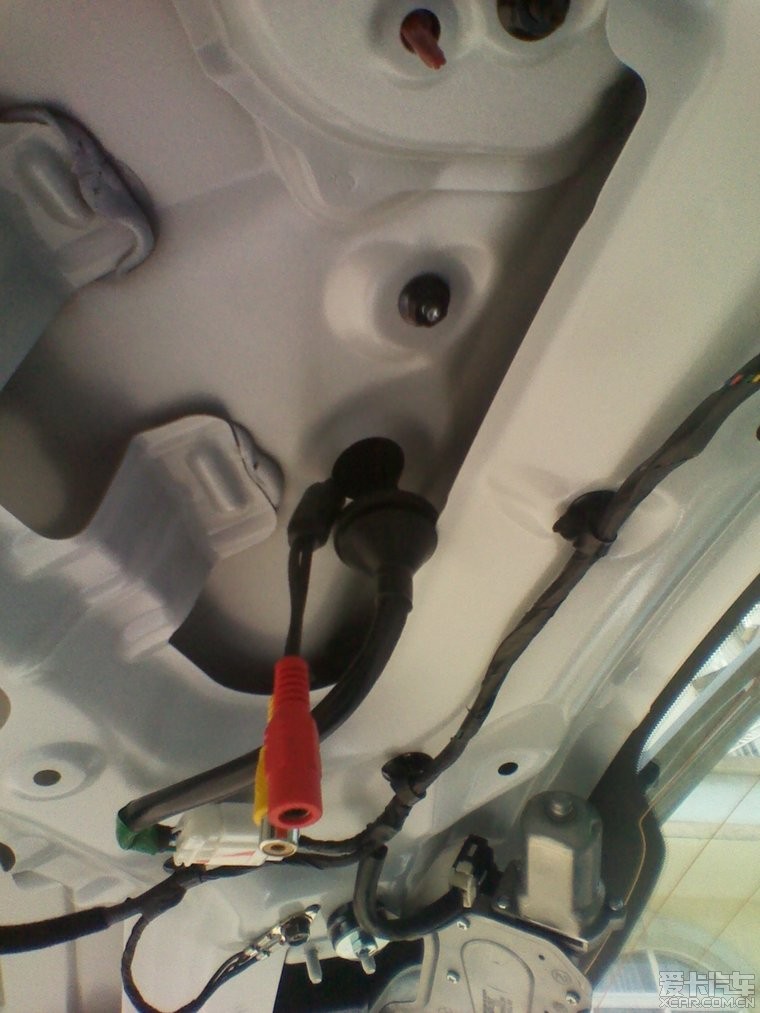

第五步：拧下牌照灯的螺丝，拔出灯泡取下灯壳，换上带摄像头的灯壳，我这边是右边位置的，然后把牌照灯电源线过来的密封胶圈拉下，用铅丝从里面穿到摄像头位置把摄像头线穿过去和铁边缘接触地方多缠胶布。如图：

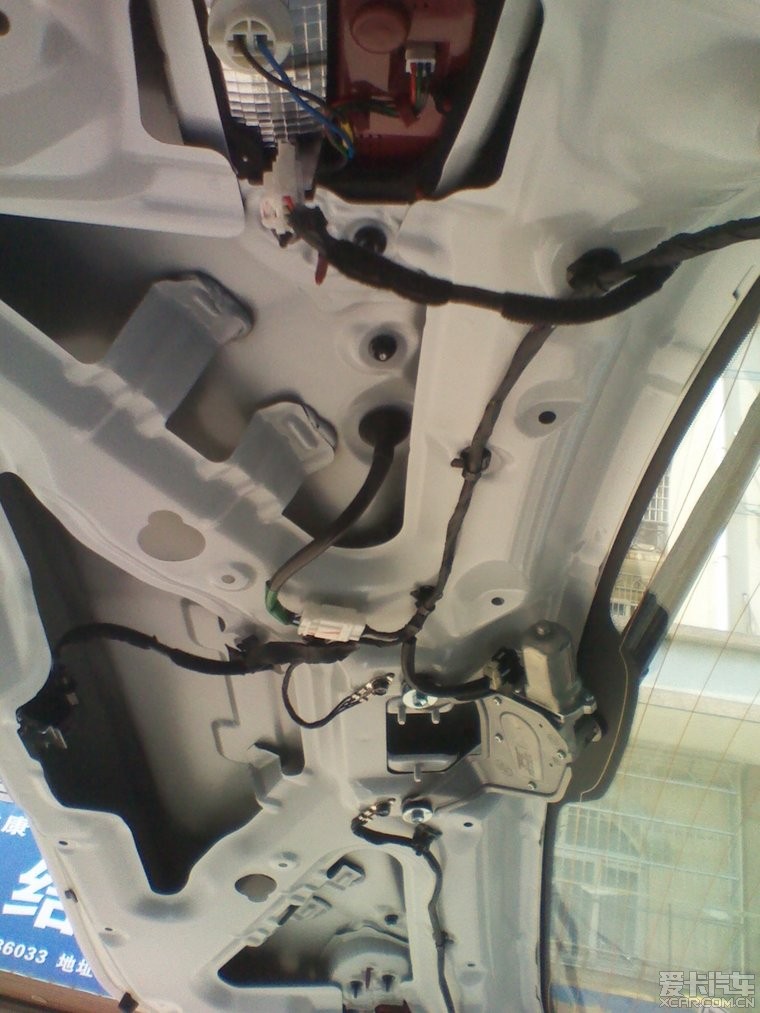

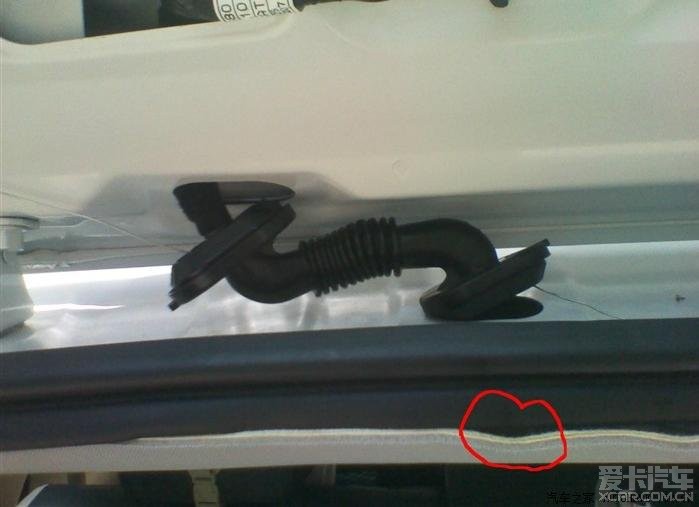

第六步：按原车走线用胶布一边缠一边走，走到后备箱盖和车身连接的胶筒处，把两边的胶筒底座都拔出，用铅丝引线穿过(必须把头部的插头线剪断才穿得过，后面再接上) 把下面的后备箱灯取下可以把空间撑开好引线。如图：

第七步：开始引线，我原以为从后面走到前中控会很复杂，结果非常轻松，15分钟搞定，从红色部分线引出，从边缘胶条内走见上图：

再走

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

马达加自加

375
爱卡币
59
帖子

加关注 发私信

支柱会员

注册 2008-08-13 来自浙江省|宁波市

发表于 2013-05-25 00:27 IP属地：未知

2楼

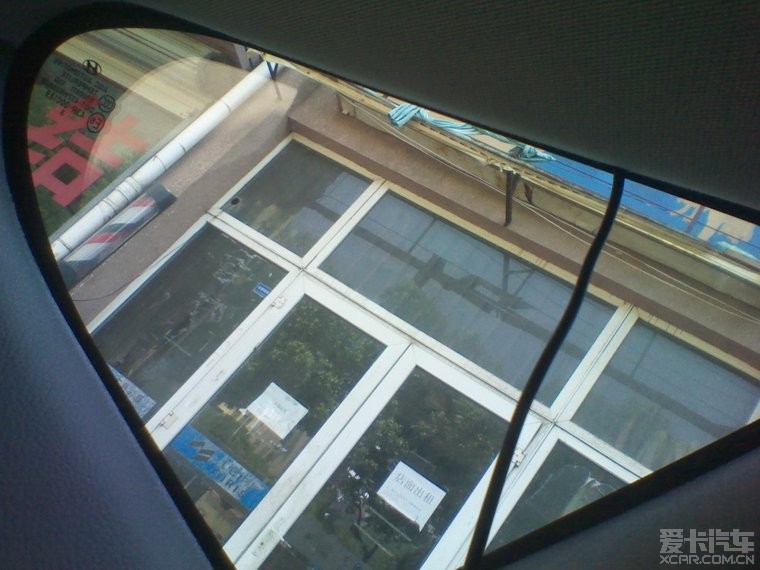

走到三角窗

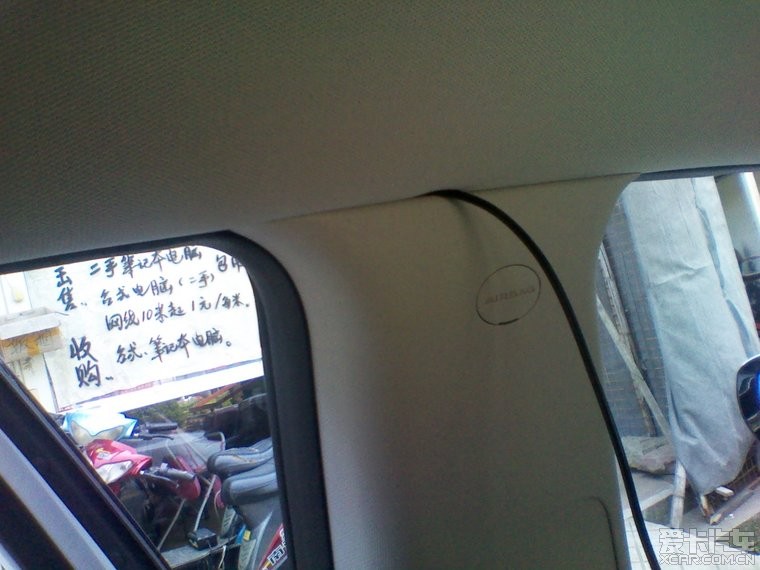

C柱气囊上面走

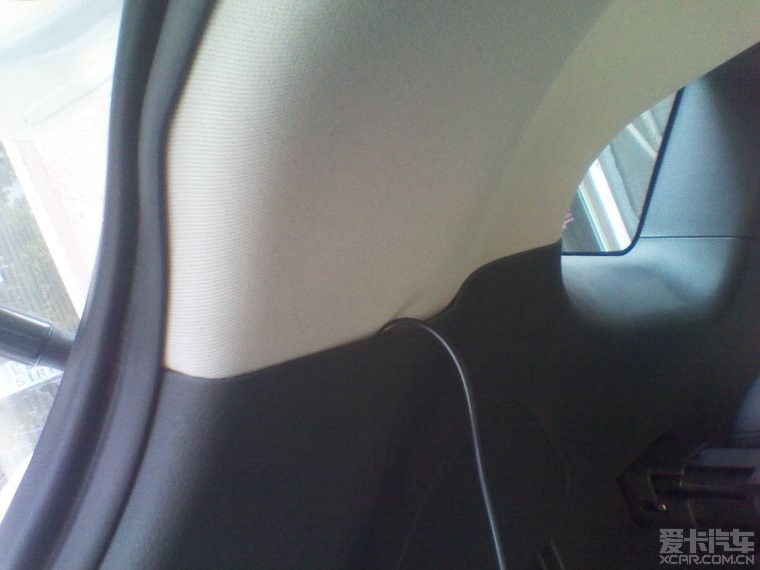

B柱气囊上面走

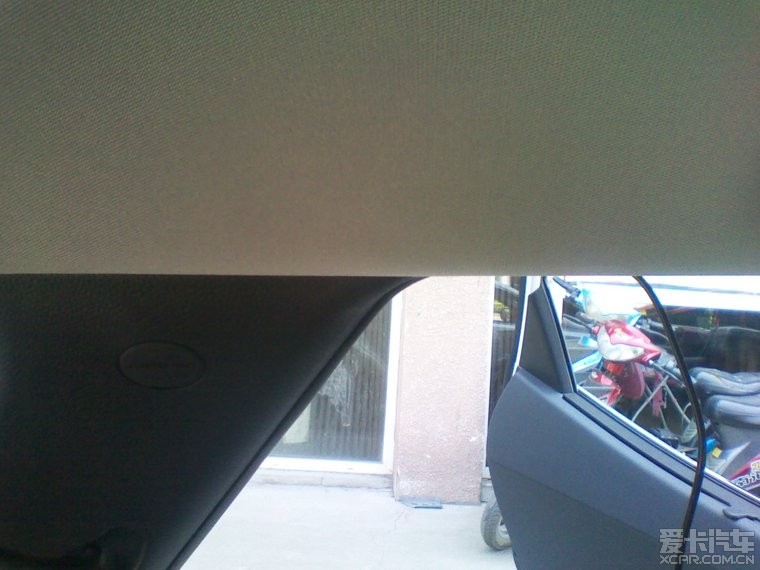

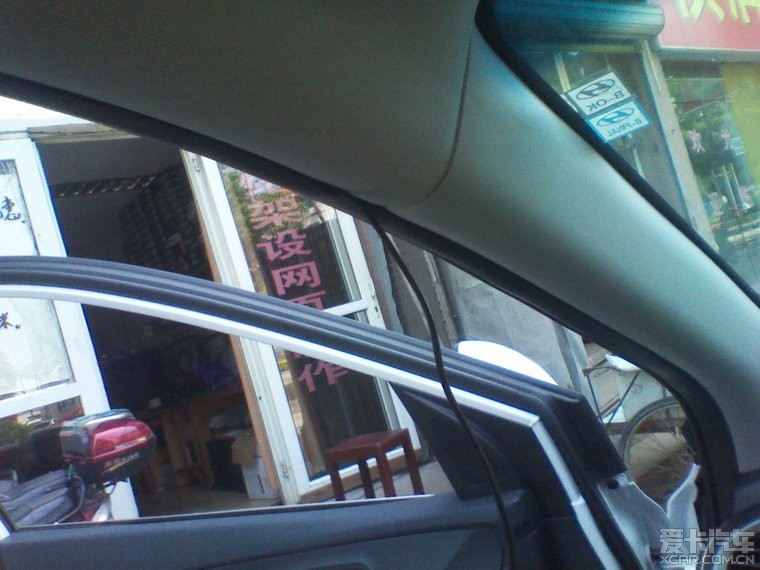

真快一下就走到A柱了

走到驾驶座出风口

继续往下走方向盘下面跟中控都是通的那就随各位发挥就不说了。

本人装的是纽曼导航，GPS天线如图：A柱里面有气囊不安全，所以就放这里美观又超强信号。本来想卡在2个档中间的(绿色处)无奈布线时线不够长了郁闷。。。定位信号满格星

下面说点注意事项：

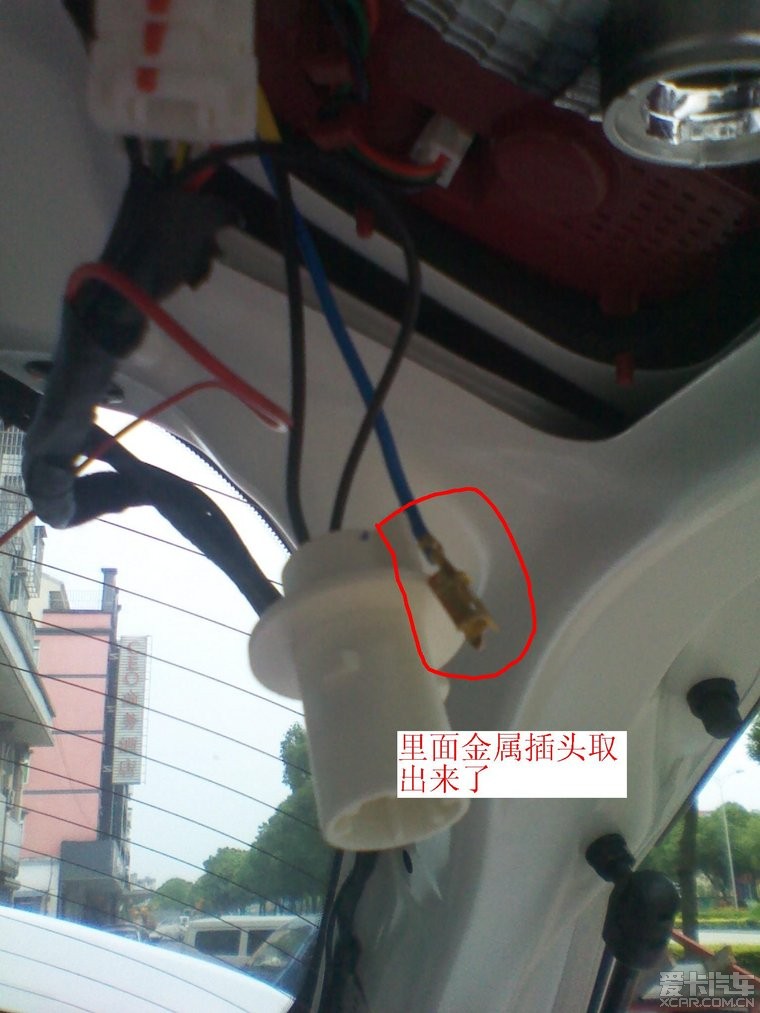

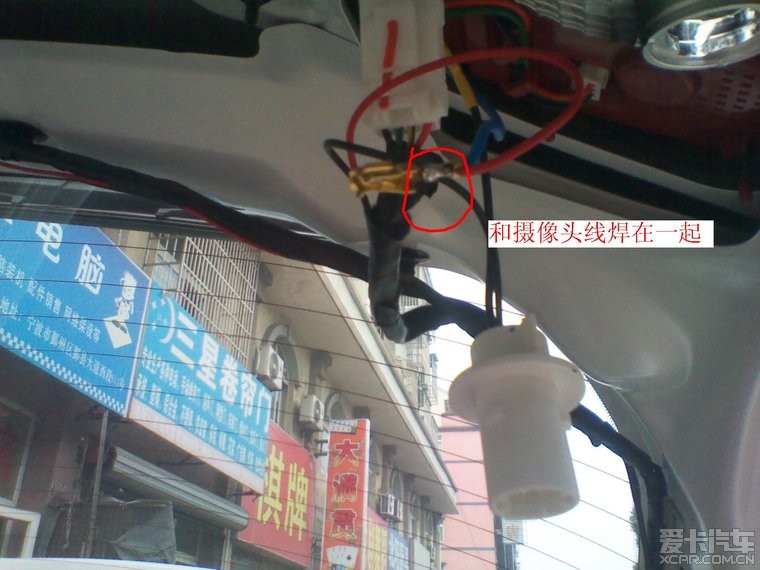

1，摄像头接倒车灯可以把灯泡插头的金属插片拿出，其实就里面一个小舌头顶住，用镊子顶下就出来，这样焊接后不留痕迹也不需要破线。如图：

2，拆中控空调出风口装导航，切记一定要从底部的尖尖头硬塑料这边开始撬要是从软塑料这里撬，呵呵那就冰火两重天了........

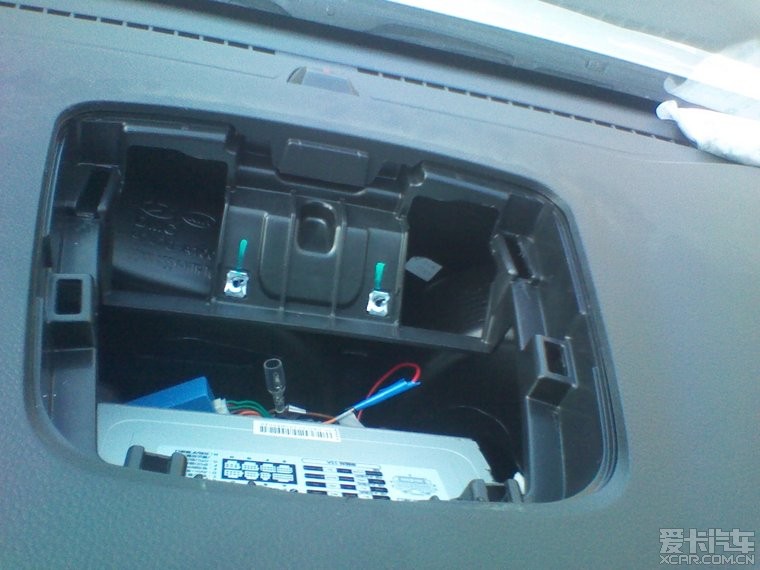

3，导航的背面线太多很难塞得话，把中控上面的储物箱拆掉后离线，拆法是：把里面的胶垫拿掉，把2颗螺丝拧掉，然后用撬棒撬吧，都是卡子，用点力就下来了。如图：

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

运三悦动论坛 37.7W+ 爱卡币 24551 帖子加关注发私信版主注册 2005-12-21 来自河南省\|三门峡市	发表于 2013-05-25 15:36 IP属地：未知 3楼能人
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

弯道超车 8698 爱卡币 1732 帖子加关注发私信白金长老注册 2003-03-21 来自北京市\|北京市	发表于 2013-05-25 20:07 IP属地：未知 4楼支持自己动手！
	自驾游全球 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

zhangxiuzhen 认证卡友等级：爱车：暂无申请认证 5729 爱卡币 348 帖子加关注发私信白金长老注册 2011-12-14 来自广东省\|珠海市	发表于 2013-05-25 21:49 IP属地：未知 5楼支持
	旅游是一种享受生活的方式。 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

1橙子 1.6W+ 爱卡币 1592 帖子加关注发私信本站元老注册 2013-05-06 来自天津市\|天津市	发表于 2013-05-27 11:43 IP属地：未知 6楼技术帖必须顶
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

zhang卡 3076 爱卡币 156 帖子加关注发私信黄金长老注册 2013-01-18 来自海外\|美国	发表于 2013-06-01 18:08 IP属地：未知 7楼
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

1橙子 1.6W+ 爱卡币 1592 帖子加关注发私信本站元老注册 2013-05-06 来自天津市\|天津市	发表于 2013-06-03 16:26 IP属地：未知 8楼又出续集了，首贴顶起，一起学习
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

fujing21 445 爱卡币 184 帖子加关注发私信支柱会员注册 2005-02-15 来自别克家族	发表于 2013-06-08 12:23 IP属地：未知 9楼搂主赶紧把电线重新走一边,现在的走线挡着测气帘了,可能会影响测气帘的开启.线要从下面走不能从上面走!!!!
