【行车记录仪从阅读灯处原车插头取电，彻底解放点烟器】作业

首先，感谢7叔介绍的记录仪，很清楚，很可靠。

前面导航机头作业已经预告了这次改动

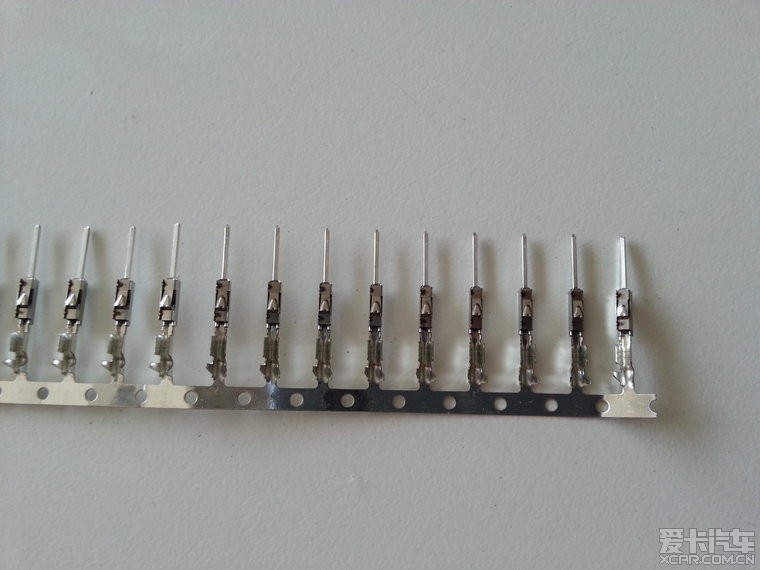

，现订货的针和插头到货，开始改装：针和连接器公插头：

有电小遗憾的是公插头和原车自带的母插头居然不匹配，我亲自打电话咨询TYCO得到的型号啊！！！

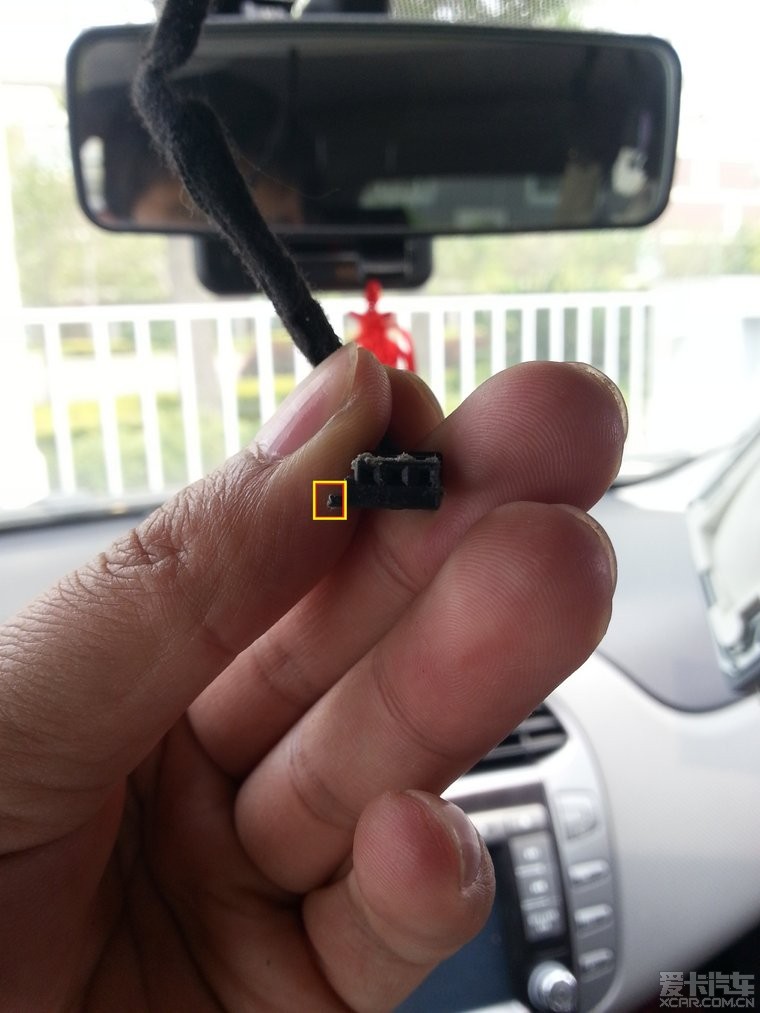

好在可以排除困难，只要将车上插头一个防错插的小耳朵削掉就可以了，就是下图黄框圈出的部分：

在公司找到了可以压线的钳子，哈哈！好运气。

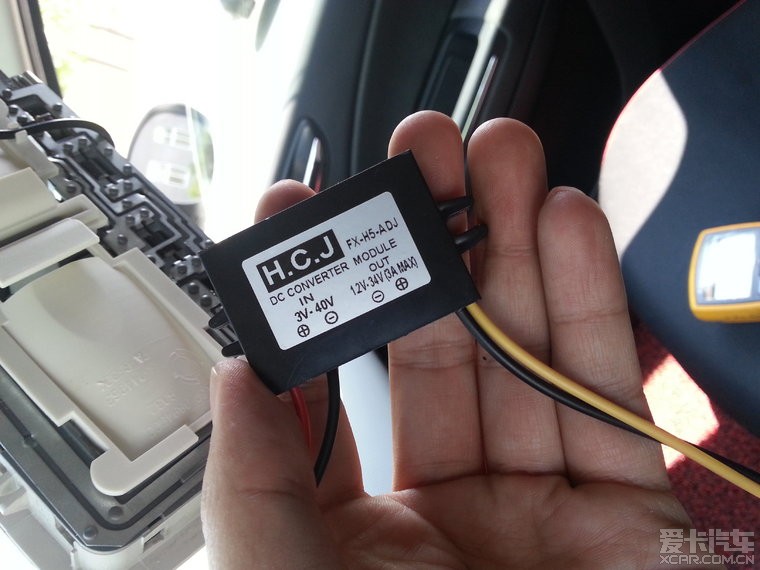

前些日子折腾外挂淘来的电源模块可以直接使用，变12V为5V为行车记录仪供电：

插头很轻松连接到一起，本身有止逆突起，连接后不易松脱，然后就是将线塞回阅读灯盒内，我的车没有天窗，盒内空间很大，木有问题

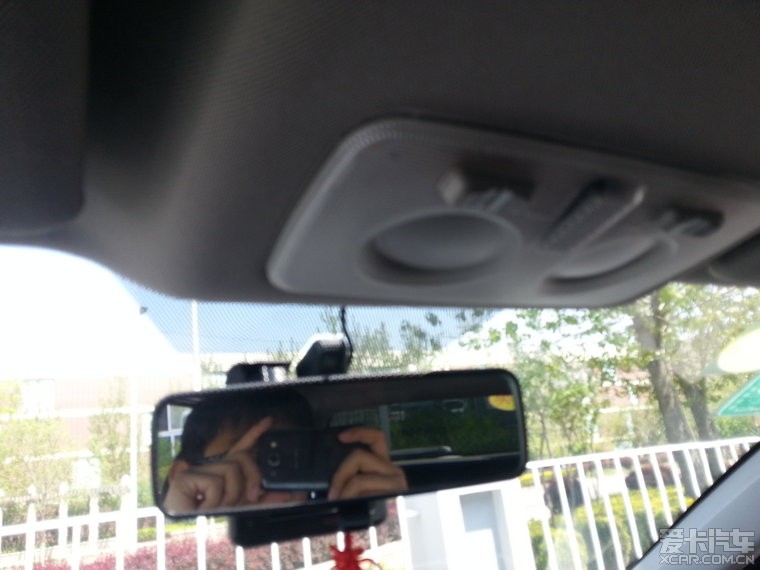

装完后效果：

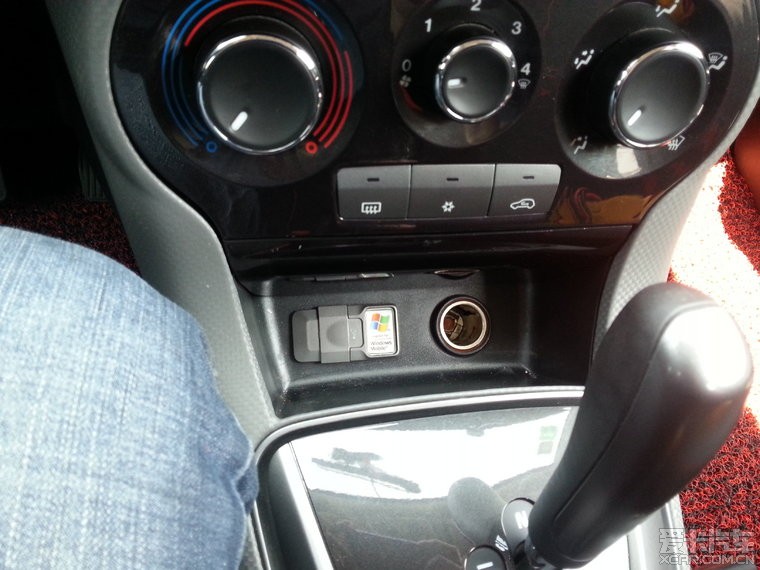

这个地方终于清清爽爽的拉，哈哈！！唉，我的点烟器呢，谁看到我的点烟器了？？？？不知流落何方的点烟器啊，赶紧归位啦！！

[ 本帖最后由冰凉的黑手于 2013-5-6 11:10 编辑 ]

观察不去争斗，微笑不去辩驳

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

冰凉的黑手

AMT？已经换成MT了

4056
爱卡币
1789
帖子

加关注 发私信

白金长老

注册 2009-09-18 来自山东省|青岛市

发表于 2013-05-04 14:11 IP属地：未知

2楼

以下几点请朋友们注意：

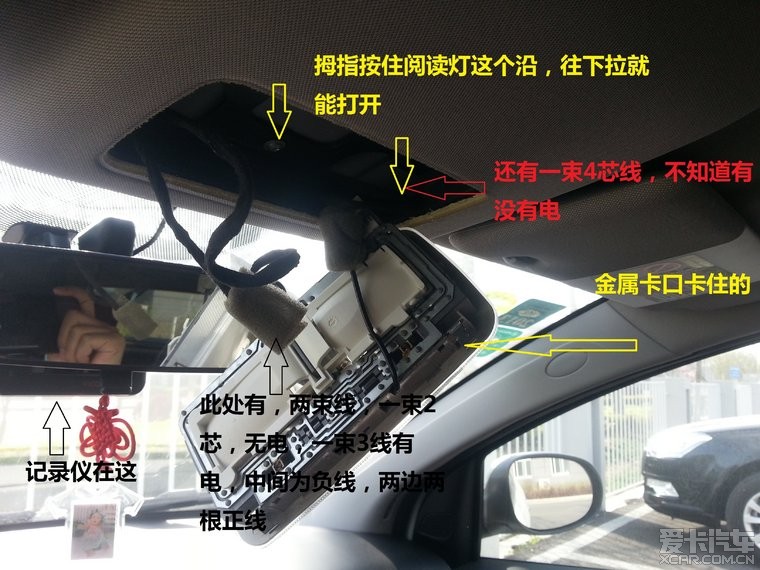

1、原车的那个3孔插头，按照我照片上视角，中间是负线，右边的是12.4V左右的正线，左侧是11.6V组有的正线，但是左侧是虚电，右侧的才可以使用！
2、没有电源模块，可以直接使用原来从点烟器取电的电源线，拆开壳用里面的板子就可以减小体积了。
3、还剩下8个插头，20个针，有需要的朋友可以留言，或者需要直接做好线也请留言需要先多长等信息。

观察不去争斗，微笑不去辩驳

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

terrylovehelen 1798 爱卡币 593 帖子加关注发私信白银长老注册 2012-04-01 来自四川省\|成都市	发表于 2013-05-04 20:58 IP属地：未知 3楼动手能力差的。求指导。。。求成品。。。。求成品。正好要装行车记录仪
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

疯狂抵制日货

3.5W+
爱卡币
12675
帖子

加关注 发私信

青铜元老

注册 2007-05-16 来自海外|非洲

发表于 2013-05-04 21:06 IP属地：未知

4楼

朝鲜：经济最虚，文化最烂。外交最弱，军事最熊。房价最高，医药最贵。教育最差，就业最难。犯罪最凶，假货最多。污染最重，环境最劣。工人最苦，农民最穷，物价最高，工资最低。旗帜最红，理论最好。口号最响，腐败最多。

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

topdxq 6018 爱卡币 2855 帖子加关注发私信白金长老注册 2005-07-11 来自上海市\|上海市	发表于 2013-05-04 21:29 IP属地：未知 5楼
	无条件抵制日本品牌！ [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

1307

3.5W+
爱卡币
20024
帖子

加关注 发私信

青铜元老

注册 2004-05-18 来自北京市|北京市

发表于 2013-05-05 09:24 IP属地：未知

6楼

原帖由 冰凉的黑手 于 2013-5-4 14:11 发表

以下几点请朋友们注意：
1、原车的那个3孔插头，按照我照片上视角，中间是负线，右边的是12.4V左右的正线，左侧是11.6V组有的正线，但是左侧是虚电，右侧的才可以使用！
2、没有电源模块，可以直接使用原来从 ...

很不错。这样确实干净多了，而且不用穿线。赞！
黑手：你的记录仪的原配电源线也用上了吧，记得不用那根线的话，记录仪会转成U 盘状态，那根线的迷你USB头里安装了识别装置。
另外，头灯里的电源供电是个什么状态？车钥匙拧在MAR 位置后就有电？钥匙在STOP位置后就停止供电？还是有个延时？拆开头灯的步骤也说一下。谢谢！

爱折腾的人

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

yeqin747474

902
爱卡币
108
帖子

加关注 发私信

白银长老

注册 2011-10-07 来自江苏省|泰州市

来自爱卡iPhone版发表于 2013-05-05 10:34 IP属地：未知

7楼

原帖由 冰凉的黑手 于2013-5-4 14:11发表

以下几点请朋友们注意： 1、原车的那个3孔插头，按照我照片上视角，中间是负线，右边的是12.4V左右的正线，左侧是11.6V组有的正线，但是左侧是虚电，右侧的才可以使用！ 2、没有电源模块，可以直接使用原来从点烟器取电的电源线，拆开壳用里面的板子就可以减小体积了。 3、还剩下8个插头，20个针，有需要的朋友可以留言，或者需要直接做好线也请留言需要先多长等信息。

求压线完成品

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

tonyho 103 爱卡币 70 帖子加关注发私信三星会员注册 2013-02-16 来自浙江省\|杭州市	发表于 2013-05-05 13:16 IP属地：未知 8楼确实清爽啊。也求一套压完线的成品，不知道楼主还有没？
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

冰凉的黑手

AMT？已经换成MT了

4056
爱卡币
1789
帖子

加关注 发私信

白金长老

注册 2009-09-18 来自山东省|青岛市

来自爱卡Android版发表于 2013-05-05 13:49 IP属地：未知

9楼

原帖由 1307 于2013-5-5 09:24发表

很不错。这样确实干净多了，而且不用穿线。赞！ 黑手：你的记录仪的原配电源线也用上了吧，记得不用那根线的话，记录仪会转成U 盘状态，那根线的迷你USB头里安装了识别装置。 另外，头灯里的电源供电是个什么状态？车钥匙拧在MAR 位置后就有电？钥匙在STOP位置后就停止供电？还是有个延时？拆开头灯的步骤也说一下。谢谢！

使用记录仪自带的电源线，截断接到电源模块输出端上的。使用阅读灯里原有的插头，不知道是预留给天窗还是别的用途，打到MAR位置就有电，STOP位置就没电，使用的这个电源模块是稳压模块，有一个好处，从MAR到点火过程中行车记录仪不会再重启。

观察不去争斗，微笑不去辩驳

[每日热点]:【旅行游记】巴马世界之乡长寿村...

回复本楼 | 评分 | 举报

冰凉的黑手 AMT？已经换成MT了 4056 爱卡币 1789 帖子加关注发私信白金长老注册 2009-09-18 来自山东省\|青岛市	来自爱卡Android版发表于 2013-05-05 13:51 IP属地：未知 10楼原帖由 terrylovehelen 于2013-5-4 20:58发表 <br />动手能力差的。求指导。。。求成品。。。。求成品。正好要装行车记录仪<br /> <br />使用稳压模块还是记录仪自带电源？
	观察不去争斗，微笑不去辩驳 [每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
