--===ISCC KEN IS300原厂电装导航屏幕整合简易款行车记录仪作业===--
一直都想添置一个行车记录仪，第一是记录下路况，防止撞车党，和有理说不清的那种追尾，甚至被人恶意别车，甚至遇到车外什么威胁。第二是有时候也能当做一个回顾来看看自己的行驶的方式，比如说下赛道或者玩0-400。。
但是市面上还多款式，琳琅满目，不知道怎么挑选，一开始想着必须有屏幕，要不追尾了，出事故了，怎么马上回放给交警或者对方看。难道天天带个手提电脑，马上拿出来拷贝播放么。如果手提电脑也没电，那就郁闷了。。
后来发现有屏幕的记录仪体积都比较大，又方有厚又沉，挂在玻璃上还会晃动，非常不理想。。看到别人用铁X军或者口红姬的轻便，又隐藏的很好，而且能很方便的接到自己改装的导航机上例如飞哥卡仕达等等，非常羡慕，无奈别人说说没有办法把视频信号接到原厂的电装导航屏幕上，就一直放弃了。。
后来。。到了熟悉的改装店里，一问。。我们试试看吧。。好,用铁X军最小的型号。。。。成功了。。原理非常简单。。原装导航有DVD主机的视频输入，但是只能输入DVD而没有多余的视频线输入口，那么我们就在这一条线上做工作，我们广东人说的飞线，把行车记录仪和DVD的线合拼以来，再加上一个小小暗开关，在座椅内侧安全带插口前方，打开就就开行车记录仪屏幕，关掉就看DVD，非常理想。。平时还能当做前置摄像头。。上作业吧，不废话。。
其实，看完这个作业，你想DIY。。是不可能的，还是要装专业的店家，主要是走线要相当讲究，才能完全看不出痕迹，因为从顶到导航主机内部不是那么的容易，然后暗开关。。简单来说，来广州吧。。半小时搞定。。
这个型号最小了。。功能简单容易用。。4G的，可以循环两个小时。。够用了。。喜欢可以自己买32G卡。。
功能很简单，汽车发动就会自己动录，但是默认是不录音的，按黄色按键就会录音。。

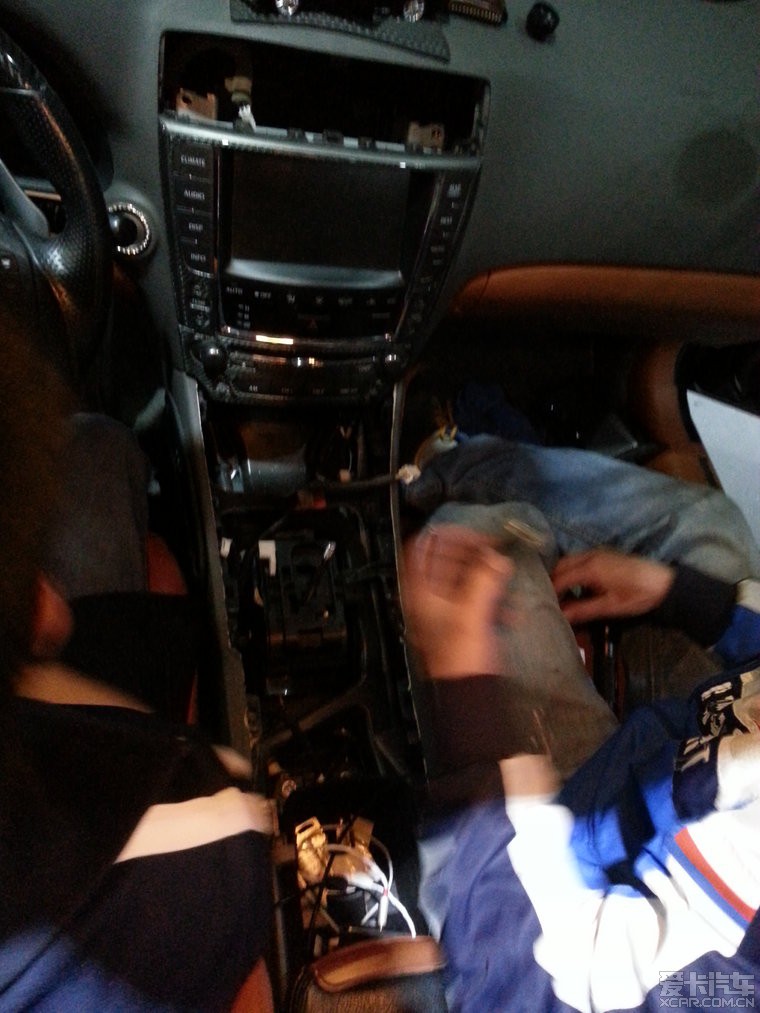

开始拆，这个面板已经被我拆过无数次，是无数次。。
因为要拿出主机接线，整个都需要拿掉，这里也是无数无数次

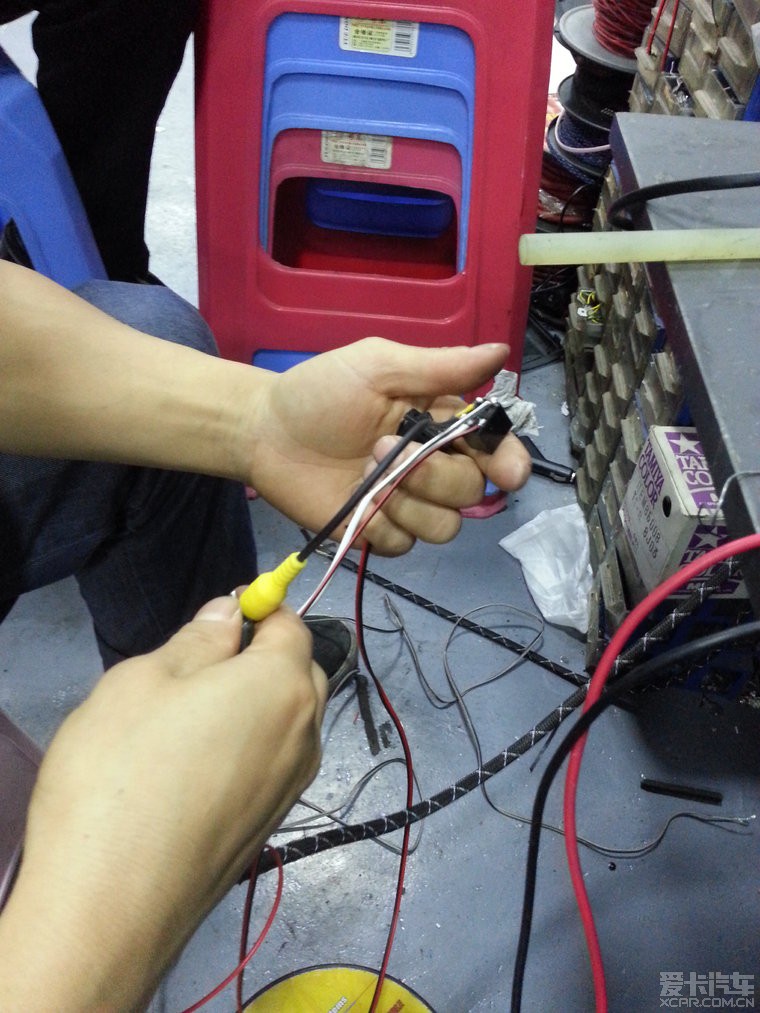

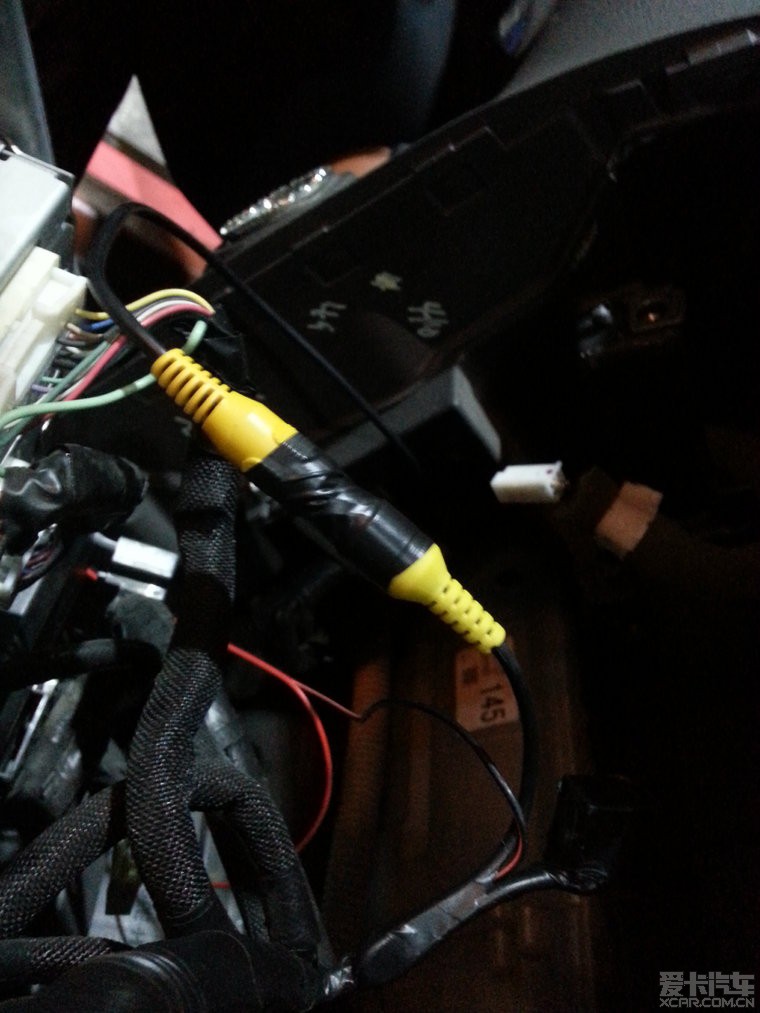

这里省略3000字，后面的线已经接好，合拼DVD主机的视频线，就留出来一条黄色的输入线。。

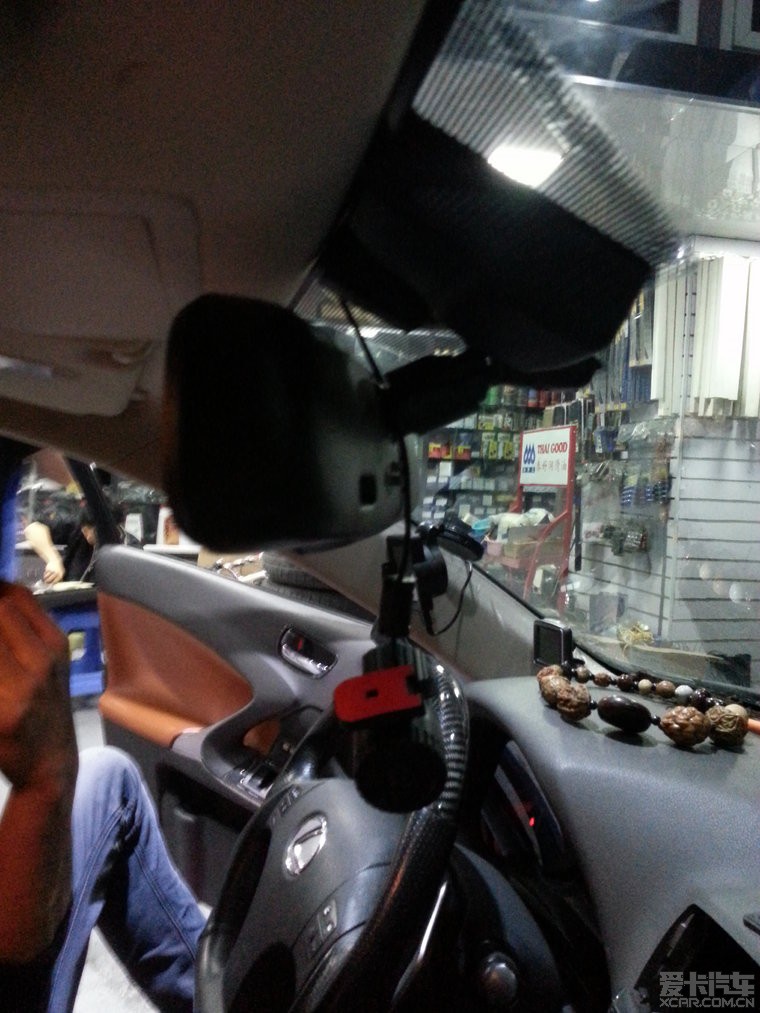

上方的行车记录仪也接线完毕，走线的话，是一门学问，我也没看那么多。。当时我正在旁边玩节奏大师。。
这一步很重要，暗开关。。能够达成拍一边看DVD，拍另一边看实时的行车记录仪
一切都OK了，接线。。。
第一个画面出现了，是店主。。这个摄像头调过来。。车震。。你懂的。。

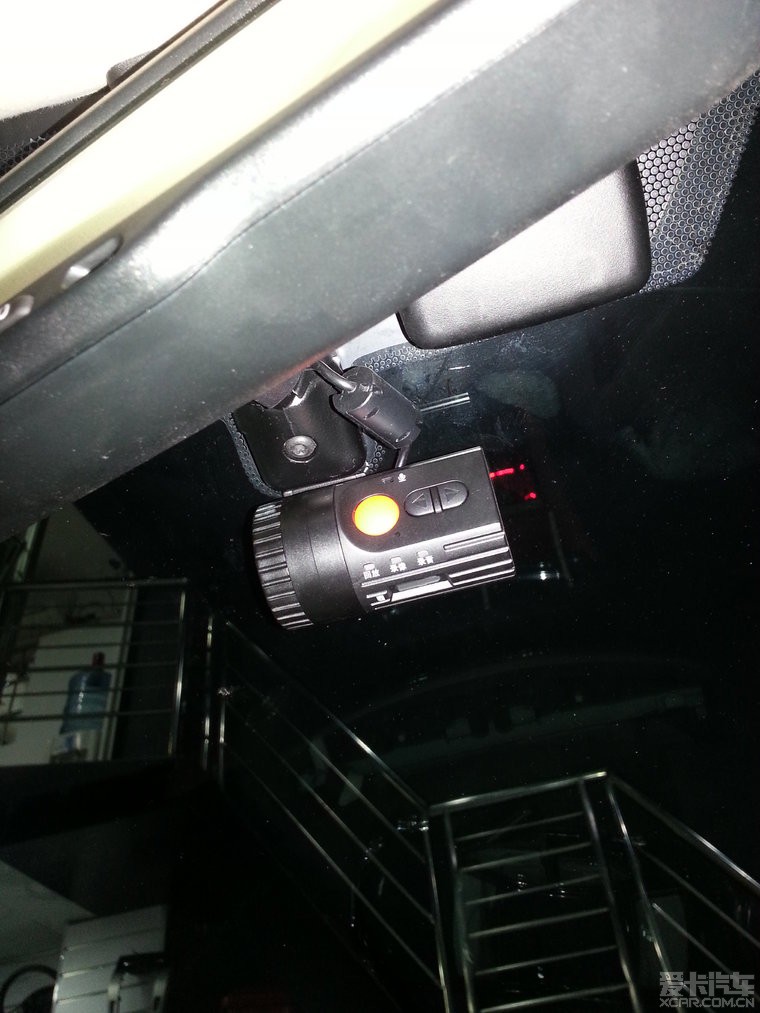

行车记录仪也安装到位，藏在后视镜后面，平时看不到，用了几天都忘记了存在。。

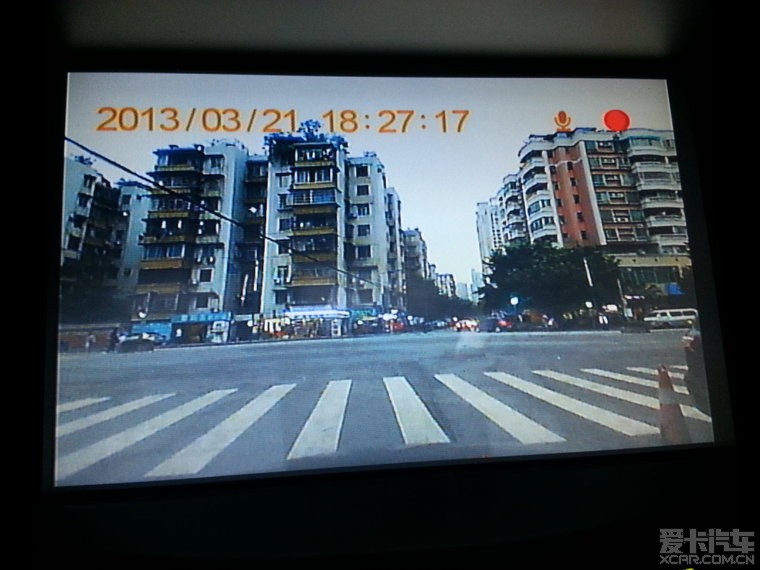

室内和傍晚，晚上的效果。。
