记录仪接阅读灯安装过程

提车好几个月了一只也没发作业，先发一个记录仪的吧，全车的作业等过段时间换了前后唇一起发，呵呵。事先没有发现论坛的团购信息，然后在苏宁易购买的记录仪。。。悲剧啊悲剧！线有问题点不亮记录仪！各种麻烦好不容易换了一根！再也不想在苏宁易购买东西了，出问题让自己联系厂家，郁闷！
今天雨夹雪，本想明天装的实在是急不住了，冒雨安装，呵呵。

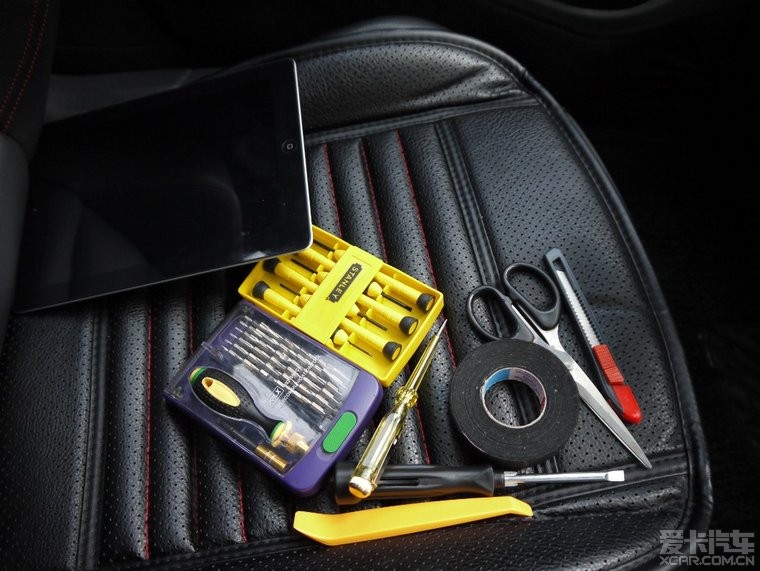

今天的作案工具。

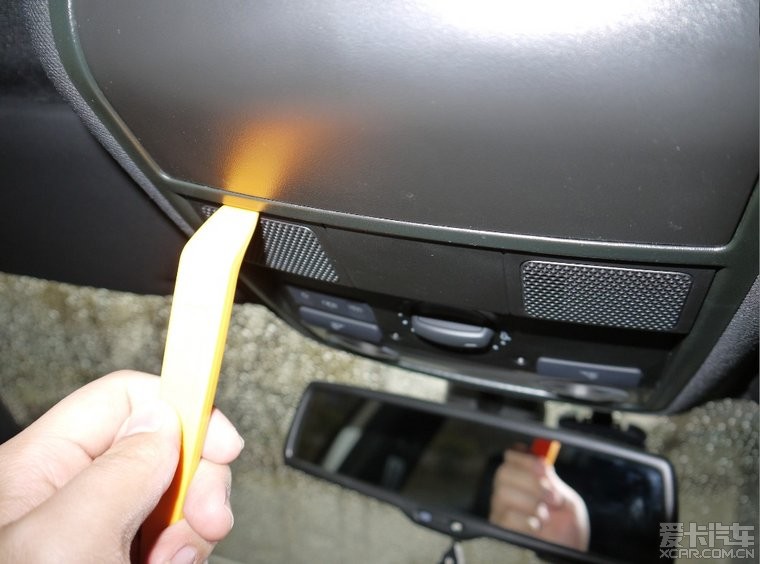

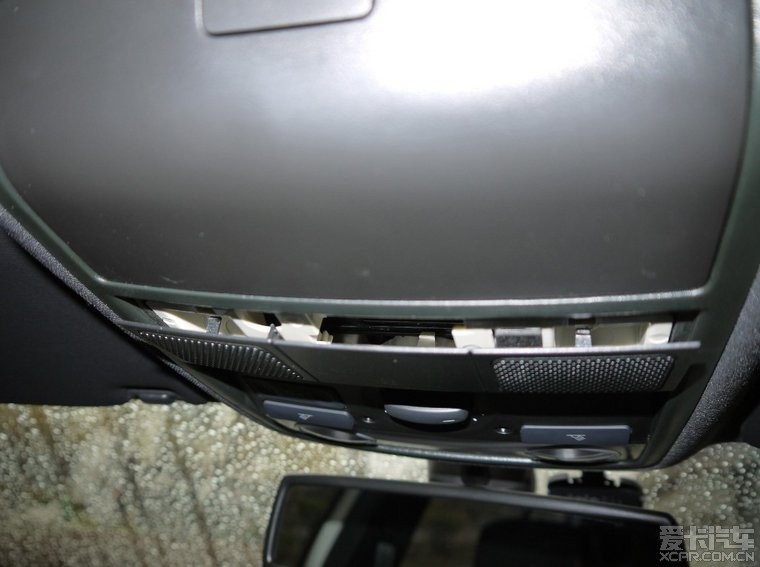

用塑料片撬开（这个工具本来是买来想换内饰条的）,很轻松两面一撬就开了。

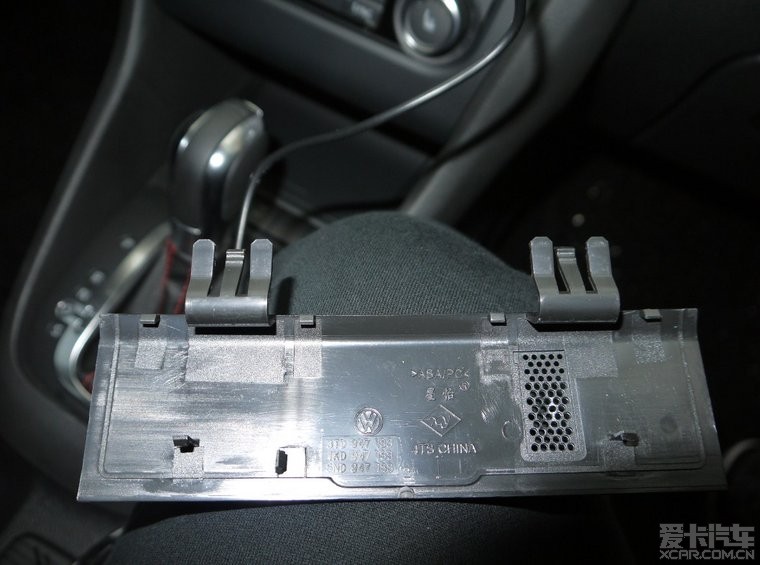

拆下来的面板，背面结构。

2颗螺丝钉，很紧用力拧下来。

需要这种头的螺丝刀

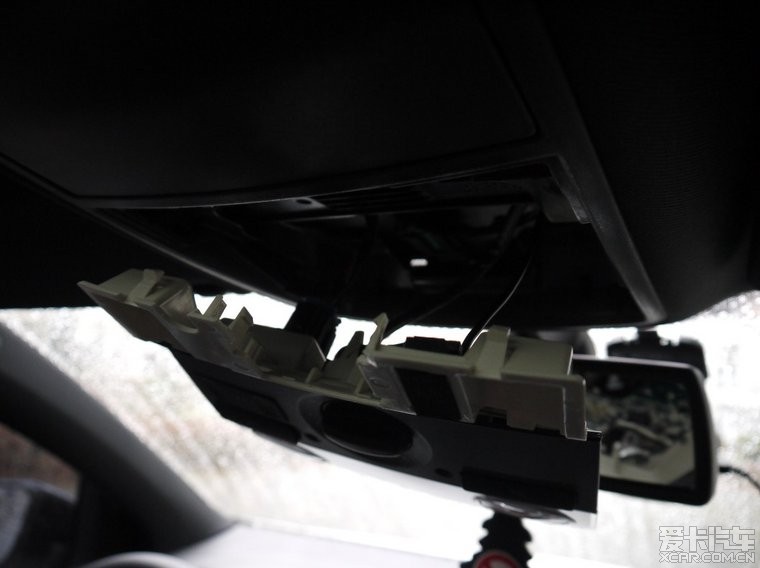

和前面的灯是一体的，有2个小卡扣，小心的拿下来。

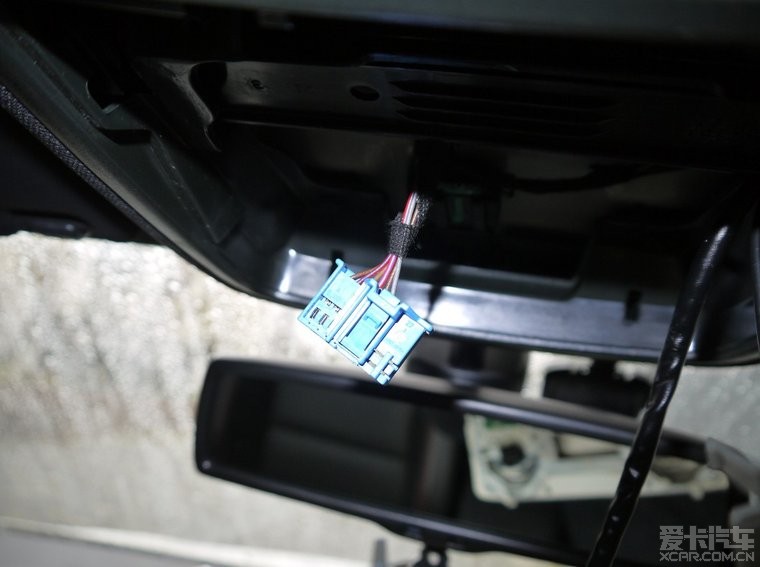

蓝色的插头拔下来先

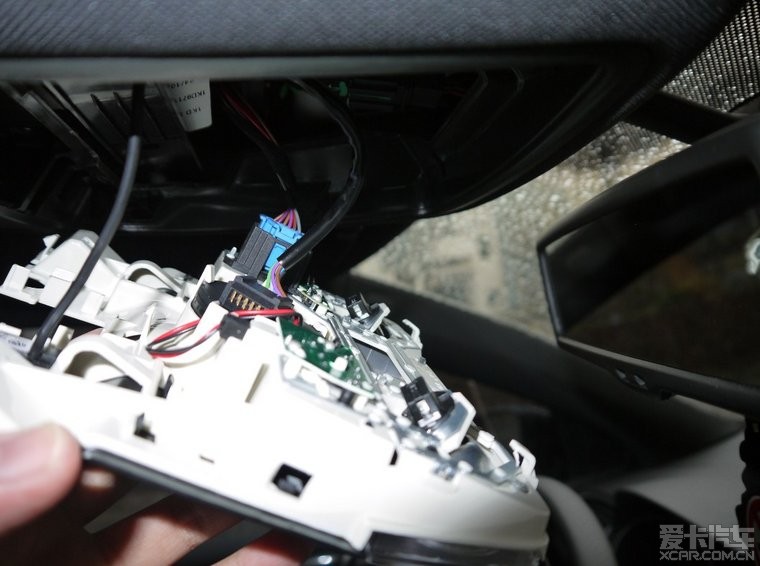

这个插头是两个部分组成的，类似于抽屉结构，有一个小的卡扣锁定。大家拆开后比较这张图片就会明白。

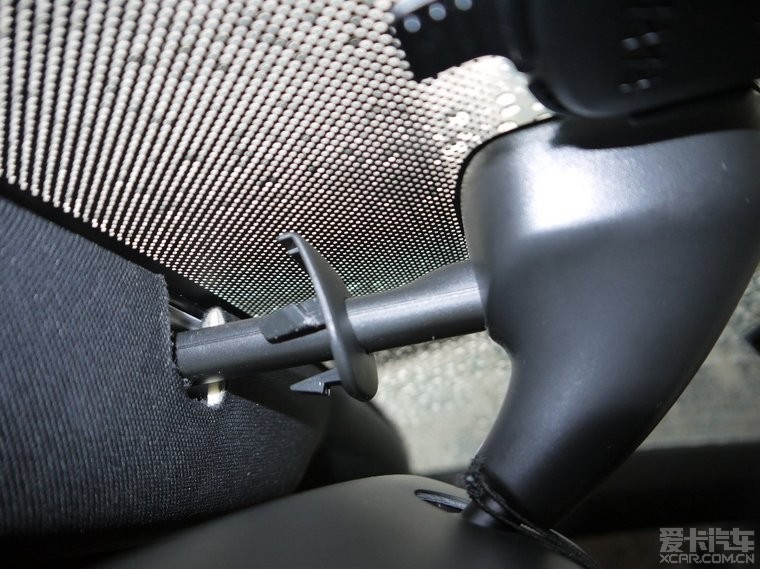

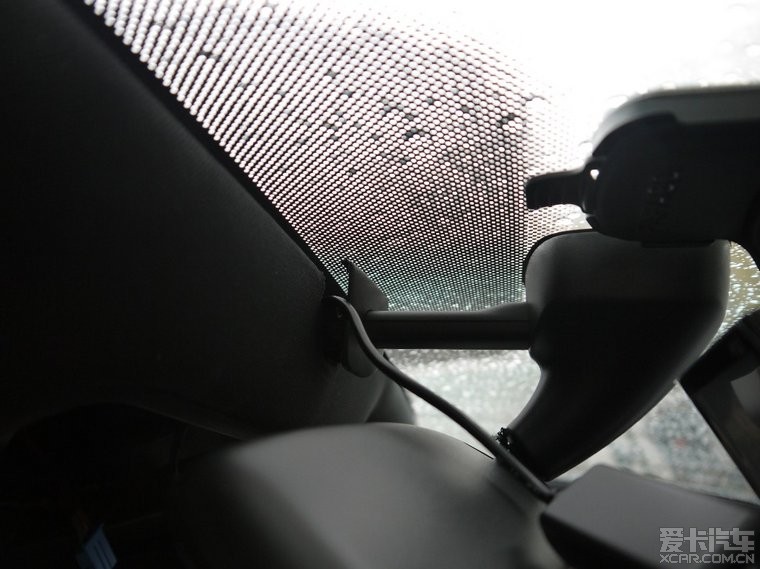

记录仪的走线，请教过沙版之后从后视镜的洞里走的，呵呵。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

默读哀伤

711
爱卡币
520
帖子

加关注 发私信

青铜长老

注册 2012-10-23 来自山东省|青岛市

发表于 2013-03-30 18:06 IP属地：未知

2楼

GTI和高6的线不太一样，GTI是6根线高6是5根。接法是一样的，记录仪的红线接到从左数第2根红线上，记录仪黑线接到从左数第3根棕线上。这里说一下，这么细的线没有剥线钳用美工刀剥的！剥的我直想骂人！

接好线之后全部恢复原位就好，记录仪只要开锁就亮，拔钥匙锁车就灭。不会出现插点烟器点火重启的问题。

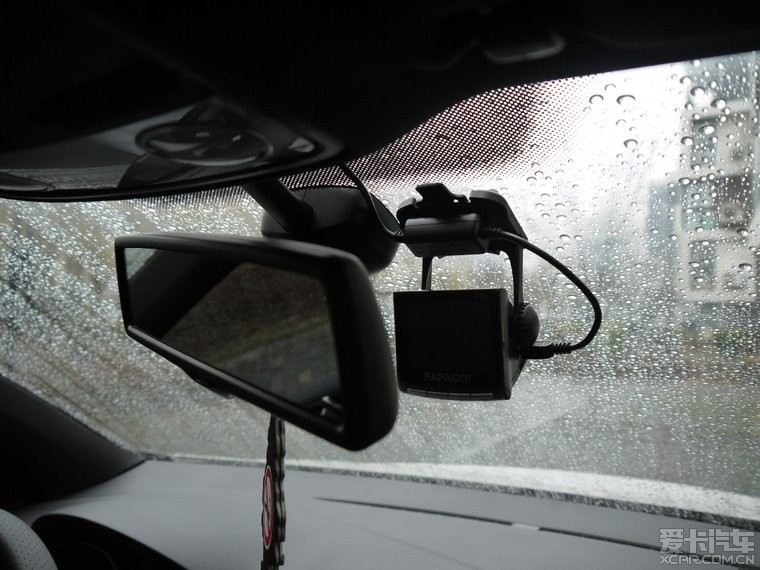

看一下安装好的效果吧，呵呵。

过段时间发全车的作业，外观控，敬请期待，谢谢。
[ 本帖最后由默读哀伤于 2013-3-30 18:08 编辑 ]

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

zhangnloy 1 爱卡币 1 帖子加关注发私信新手上路注册 2013-03-30 来自山东省\|青岛市	发表于 2013-03-30 18:15 IP属地：未知 3楼沙发我先来顶下我表弟
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

awawen 326 爱卡币 318 帖子加关注发私信支柱会员注册 2013-02-13 来自福建省\|厦门市	发表于 2013-03-30 18:27 IP属地：未知 4楼很详细啊收藏之以后可以用到哈哈哈
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

大巍子 992 爱卡币 761 帖子加关注发私信青铜长老注册 2010-06-20 来自上海市\|上海市	发表于 2013-03-30 18:40 IP属地：未知 5楼支持技术贴！
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

nbct 287 爱卡币 267 帖子加关注发私信支柱会员注册 2010-08-24 来自浙江省\|宁波市	发表于 2013-03-30 18:50 IP属地：未知 6楼支持技术贴，学习了。
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

wilson_ly 608 爱卡币 511 帖子加关注发私信青铜长老注册 2012-02-26 来自上海市\|上海市	来自爱卡iPhone版发表于 2013-03-30 19:23 IP属地：未知 7楼直接布线到保险丝位置也很方便
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

fzhdyf 1880 爱卡币 703 帖子加关注发私信白银长老注册 2012-02-02 来自江苏省\|南京市	发表于 2013-03-30 19:48 IP属地：未知 8楼学习了
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

blackened 1.3W+ 爱卡币 2882 帖子加关注发私信本站元老注册 2013-02-10 来自海外\|加拿大	发表于 2013-03-30 21:53 IP属地：未知 9楼自己动手，丰衣足食
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

sumoo i am Rossoneri 4.1W+ 爱卡币 7371 帖子加关注发私信青铜元老注册 2006-05-18 来自浙江省\|丽水市	发表于 2013-03-31 02:15 IP属地：未知 10楼
	[每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
