方向盘异响的原因分析及处理

分析前先学习一下方向盘游丝盒的结构及原理

红色、绿色、蓝色线所示为方向盘排线放卷时的三个塑料支撑软带！作用就是防止排线打折！
内、外圈上3个塑料支撑带的头尾与排线头尾分别固定于游丝盒的接头处（内圈：动；外圈：静）！并互相错开约90度！确保排线紧贴内、外圈！
左转时，即内圈逆时针旋转。内圈红线所示塑料带始终紧贴在排线上；然后绿色压在红色的塑料带上；蓝色的压在绿色的塑料带上。从外圈放出来排线被三个塑料圈压在内圈上！
而外圈上的排线随着内圈转动时，跟着红色塑料带卷到内圈上！
同样，右转时，内圈顺时针转动。排线又跟着红色塑料带从内圈转到外圈上。

从方向盘游丝盒的结构与原理来看，方向盘转向时有声音的可能途径有以下可能：
1、游丝盒内3个塑料软带及排线转动时与游丝盒的上、下盖会互相摩擦；
2、游丝盒上、下盖外沿与游丝盒的外沿（涂油脂处）转动时也会摩擦；

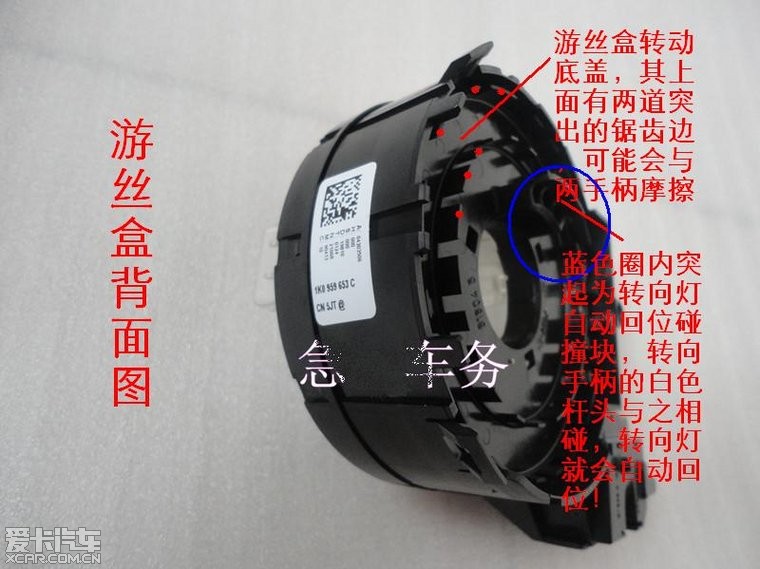

3、游丝盒转动底盖与左右手柄的上平面及游丝盒固定底板转动时可能的摩擦。

4、方向盘底部与下面的罩壳摩擦。已排除，两者间隙很大！
5、方向盘气囊。应该无关。因为气囊与方向盘是一体的，要转一起转！不会有摩擦！

以上只是推测！
建议有异响的同学重点放在方向盘的游丝盒上！

[ 本帖最后由 hhss77777 于 2012-4-23 12:17 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

hhss77777 平平安安！事事顺心！ 26.4W+ 爱卡币 9803 帖子加关注发私信白金元老注册 2010-05-18 来自江苏省\|南京市	发表于 2012-04-22 14:54 IP属地：未知 2楼找原因分析是最累的事！也许找对了，大家开心！也许找叉了，也请大家鼓鼓掌！反正方向盘异响不是致命的！只是哪边摩擦引起的！ [ 本帖最后由 hhss77777 于 2012-4-22 15:02 编辑 ]
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

hhss77777 平平安安！事事顺心！ 26.4W+ 爱卡币 9803 帖子加关注发私信白金元老注册 2010-05-18 来自江苏省\|南京市	发表于 2012-04-22 14:54 IP属地：未知 3楼速腾的游丝、左右手柄结构与高6一样！速腾的转向异响也不少！迈腾的也不少！ [ 本帖最后由 hhss77777 于 2012-4-22 19:35 编辑 ]
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

yuanshanhan 2W+ 爱卡币 17980 帖子加关注发私信青铜元老注册 2010-09-13 来自天津市\|天津市	发表于 2012-04-22 15:24 IP属地：未知 4楼在变速箱开始异响后，对方向盘的异响已经不在意了。
	改邪归正...... [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

bdzimao

做事情太投入了往往被人误会

2.4W+
爱卡币
3953
帖子

加关注 发私信

青铜元老

注册 2009-12-23 来自河北省|保定市

发表于 2012-04-22 16:37 IP属地：未知

5楼

我的就是气囊异响下图这种画红圈处有弹簧由于支撑力不足导致转向时气囊外罩和内部气囊体摩擦产生异响目前还没拆开处理里面4个弹簧只是简单包裹了一下外面露出来的两个异响已经很轻了试验方法很简单挤压住气囊或是拆掉气囊异响消失另外还有就是夏天晒热了响冬天春秋气温低都不响
[ 本帖最后由 bdzimao 于 2012-4-22 16:40 编辑 ]

附件

点击查看原图 (125.08 KB)

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

laoxu1 769 爱卡币 629 帖子加关注发私信青铜长老注册 2009-07-26 来自江苏省\|无锡市	发表于 2012-04-22 16:43 IP属地：未知 6楼第一次就是换的游丝，换完照响。气囊拆装一次后，至少当时转动异响消失，但后来又出现
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

romeo298 身未动心已远 3.3W+ 爱卡币 6773 帖子加关注发私信青铜元老注册 2006-06-26 来自北京市\|北京市	发表于 2012-04-23 14:10 IP属地：未知 7楼
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

summit0507 3994 爱卡币 2241 帖子加关注发私信黄金长老注册 2008-06-20 来自山东省\|济宁市	发表于 2012-04-24 08:44 IP属地：未知 8楼详尽的分析贴，LZ很用心，赞！！
