今天向大家汇报一下在神2上安装车台的经过，多亏了坛里的同学之前的分享，才发现在神2上安装车台会这么纠结，实在太难找到一个安装车台面板的地方，即美观又用起来方便，有同学无奈地把面板绑在手刹上。事先找了无线电协会的朋友，咨询选择什么型号的车台适合安装在神2上，到底人多主意多，最终选择了面板、手咪、主机三者分离的ICOM2720，面板安装在驾驶侧左上方挡风玻璃处，手咪安装在中控台上，主机安装在后备箱里，上图先：
面板的接线通过顶棚边走到后备箱主机上，不用拆任何装饰件：

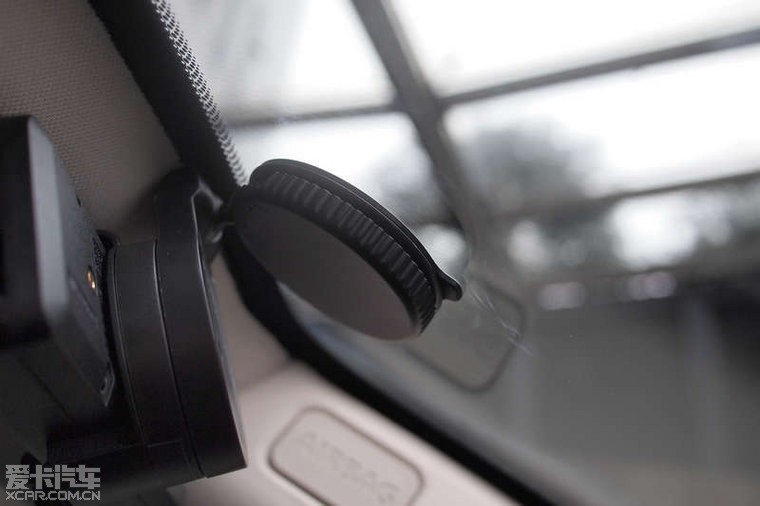

淘宝上买的MINI吸盘，有了它面板安装好可以紧贴玻璃，不妨碍头部空间

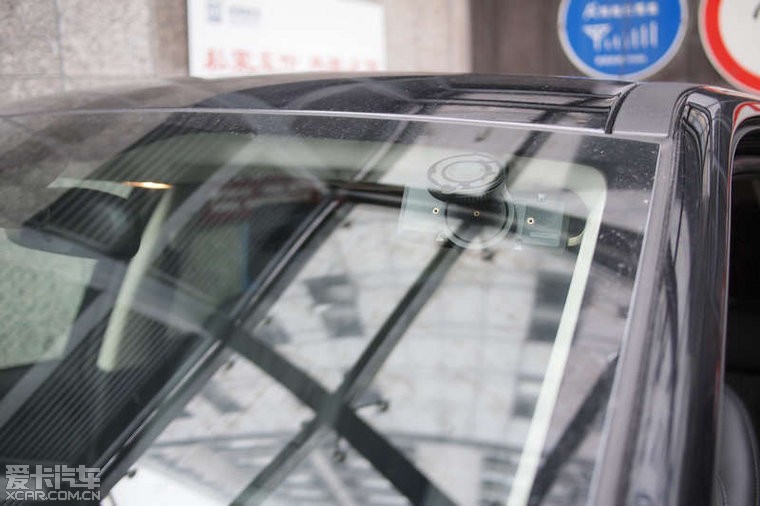

从外部观察面板的安装位置：

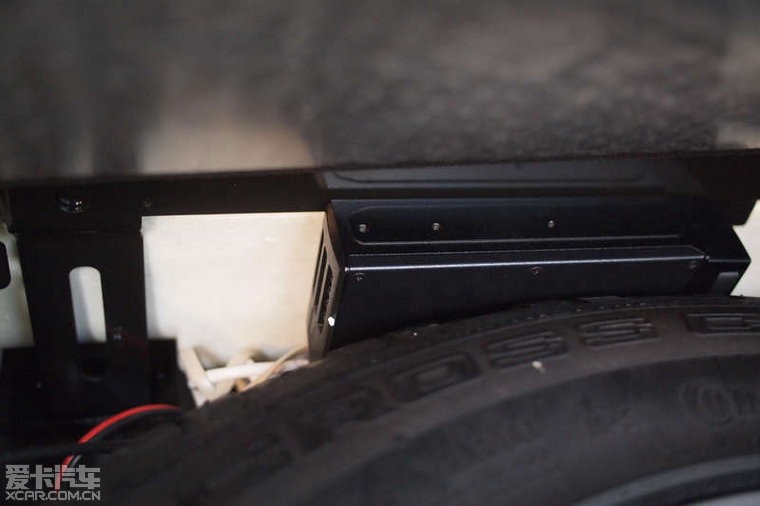

主机被紧紧夹在备胎和一层海绵之间，非常牢固

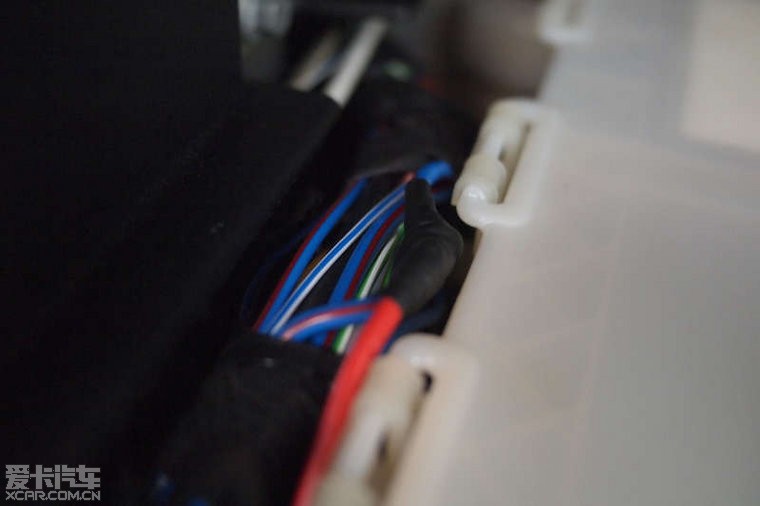

备胎边上有一个保险丝盒，进线最粗的一根是从电瓶来的火线，车台电源线从此处接线，这根线是这次唯一被破开的原车线路：

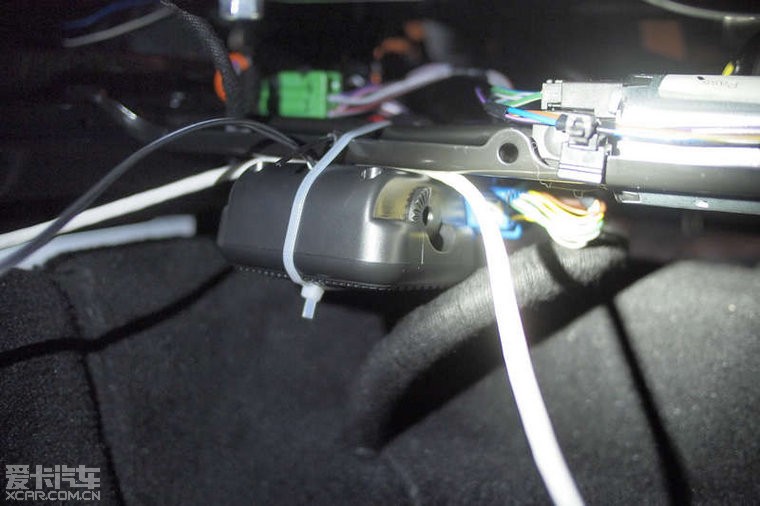

从保险丝盒边上有三路线从主机通到驾驶室：外接喇叭、面板、手咪：

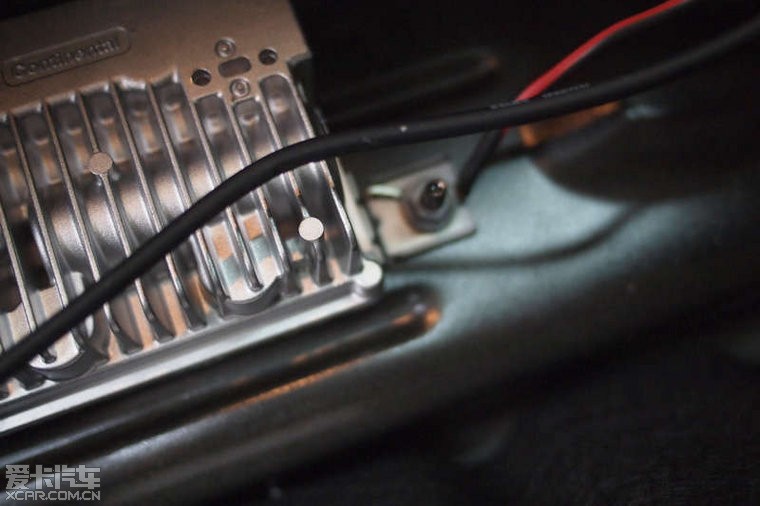

图中红线是主机的电源地线，接在备胎左侧空腔里原车功放的接地桩上，图中上部粗黑线是天线馈线，通过门边封绕到车顶上：
后备箱全部接线：
真钻的天线：

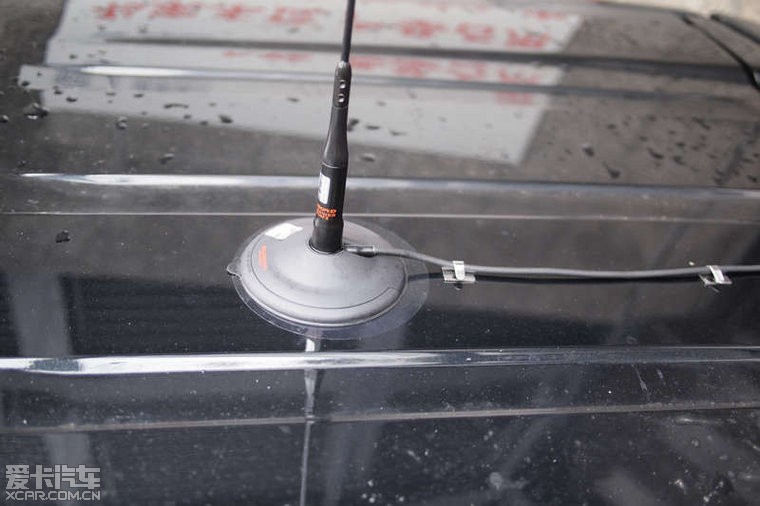

天线在车顶的安装位置，自带保护膜不伤油漆非常周到，天线中间是磁铁，周围是吸盘，吸力超强。定线卡也是自带的：
馈线翻进车门后固定：
记得穿进门封条处一定要打胶，否则会漏水：

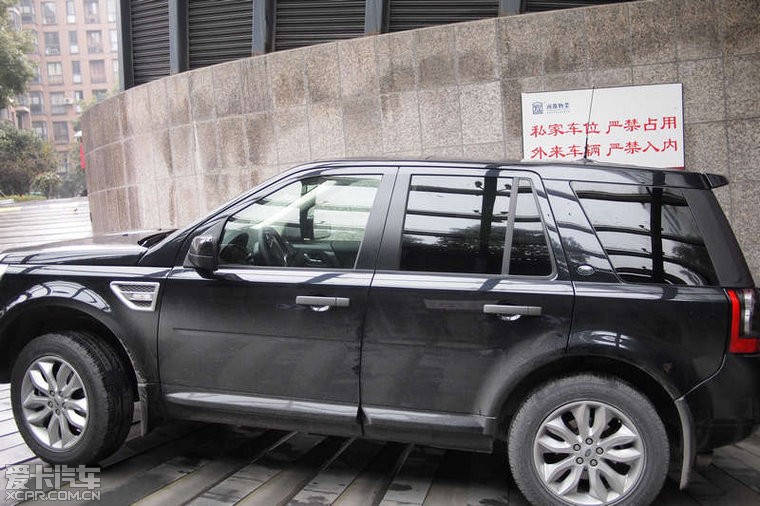

之后沿门封条内凹槽一直走到下部踏板处进入后备箱，装好天线后的整车图，呵呵下雨车脏啦：

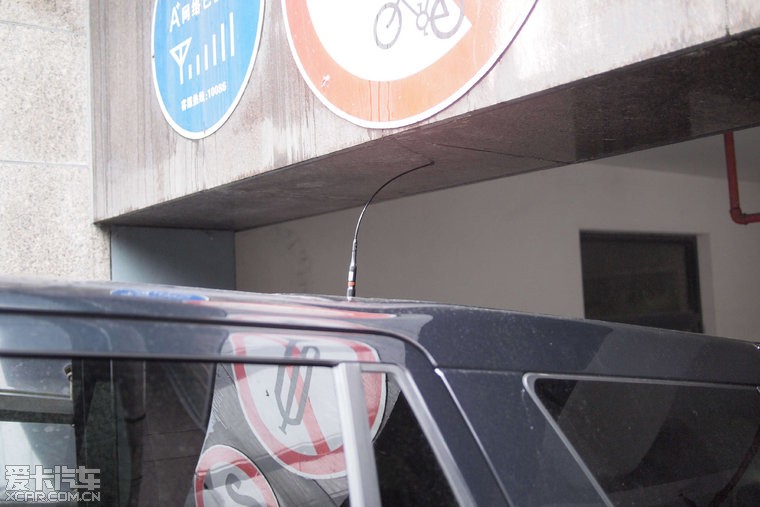

软鞭天线40公分长，1.76米车高，按道理碰不到2.2米的车库出入口，现在造房子也不是按常理出牌，没办法啊~~只能俺们能屈能伸了：
这是安装在驾驶座位下的外接喇叭：

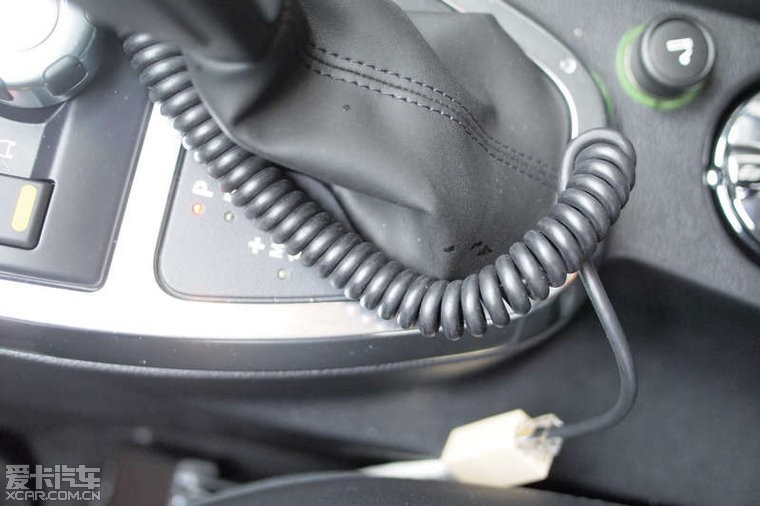

手咪的线也是通过驾驶座位下面穿到档把边上来，通过RJ45直通头连上手咪，
原配的手咪挂钩非常合适地粘在空调风口下面的面板圆弧处，位置和形状简直就是定制的，真神了：

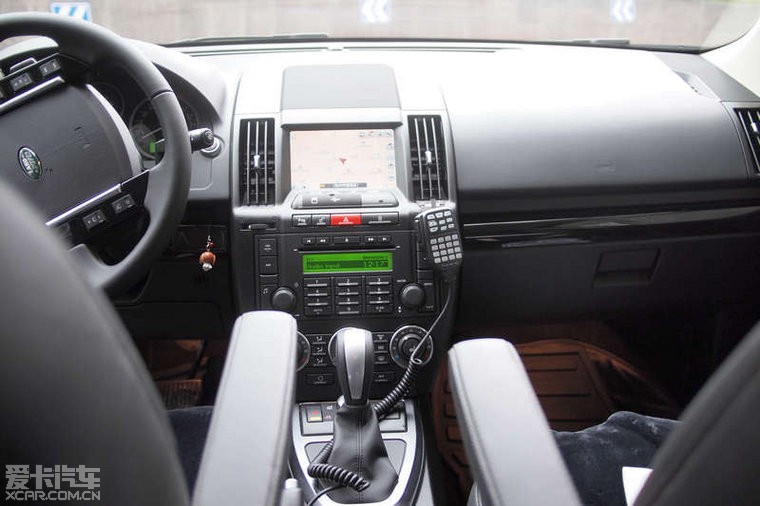

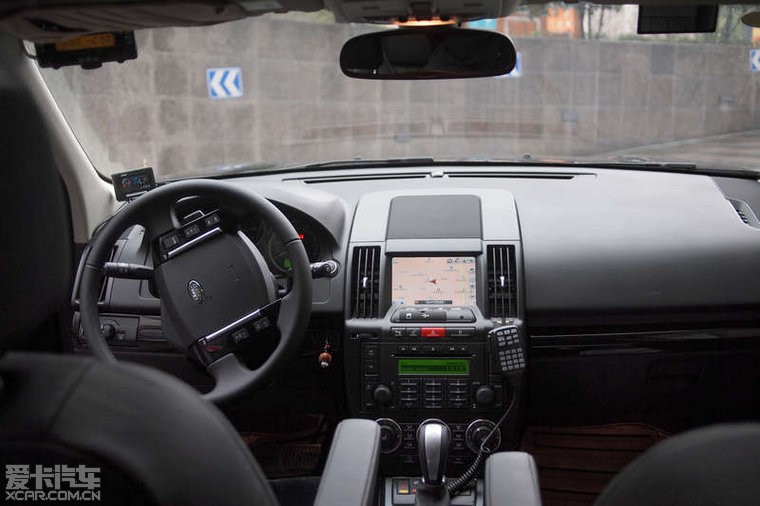

最后来张驾驶室全景图，这套车台安装方案绝配吧？装好小小得意了好一阵：
