【分享帖】平面轴更换全过程，供大家参考~~~~~~~~~~~~~~

今天下午去3401，索赔了平面轴。
很多TX可能不清楚平面轴是什么样子，在什么位置，这样跟随大头的帖子了解下

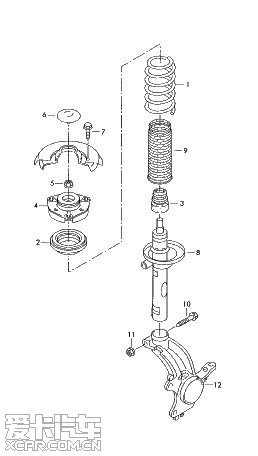

其实，平面轴在避震的上面，如图中2的标注（此处感谢阿姨的支持）
1、弹簧
2、平面轴承
3、减震器的2次缓冲胶
4、减震上座
5、一个螺母
6、防水盖
7、三个螺钉
8、减震器
9、减震器防尘罩
12、羊角
10、11固定羊角和减震器的一个螺丝螺母

在避震盖的下面，就三个螺丝的下面

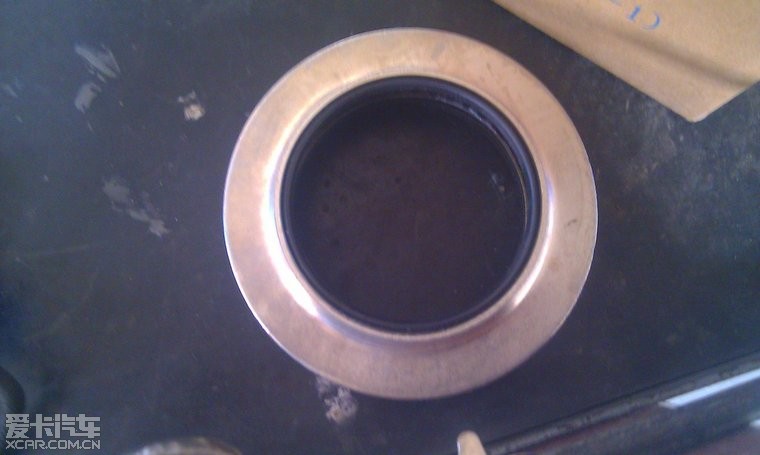

具体是这个样子的

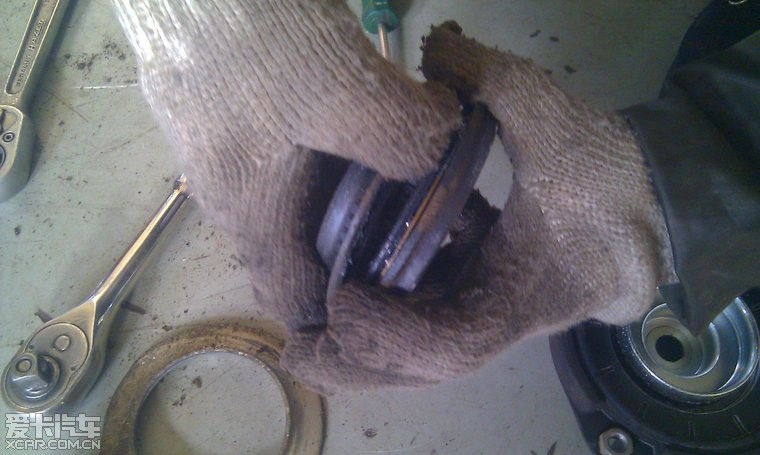

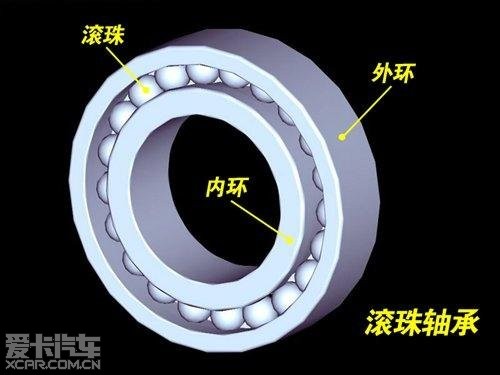

内部是这个样子的

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 21:59 IP属地：未知 2楼包装盒其实很简单附件点击查看原图 (199.08 KB)
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

恒大头

下雨不愁

16.1W+
爱卡币
41665
帖子

加关注 发私信

版主

注册 2010-01-15 来自北京市|北京市

发表于 2011-11-30 22:14 IP属地：未知

3楼

但拆装的过程相当有难度，建议大家在专业维修店或改装店完成
我在3401，李东海，你们懂的
这个过程很像换避震，用时在2个小时以上。
拆，各种拆

刹车片都拆了，其实这才开始

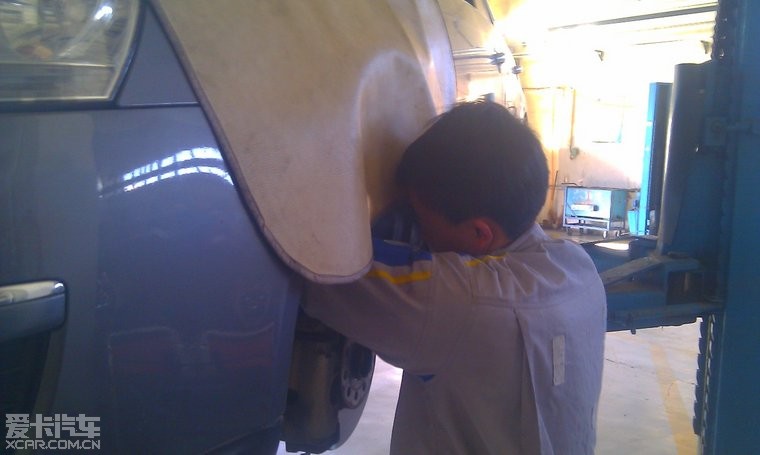

看看李东海的样子就知道多不容易了

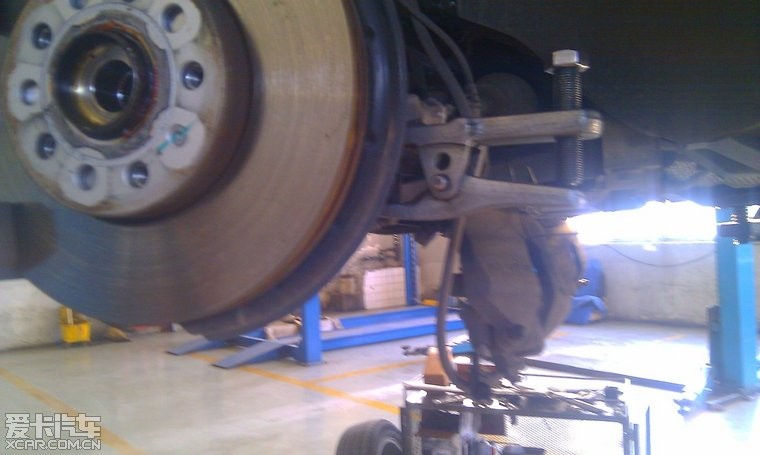

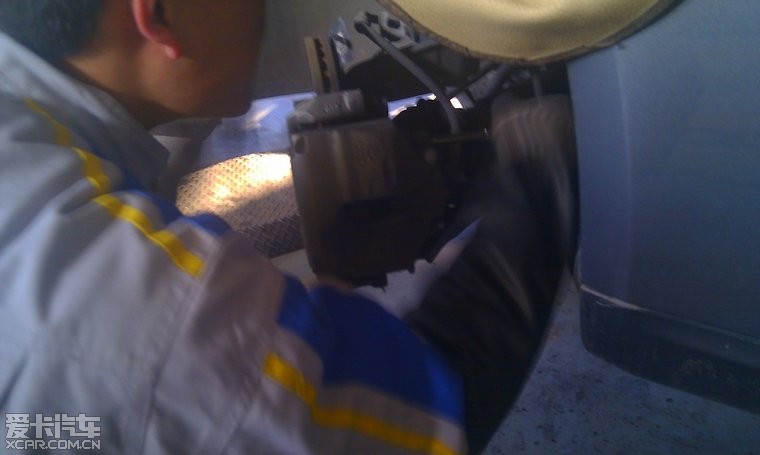

卡钳

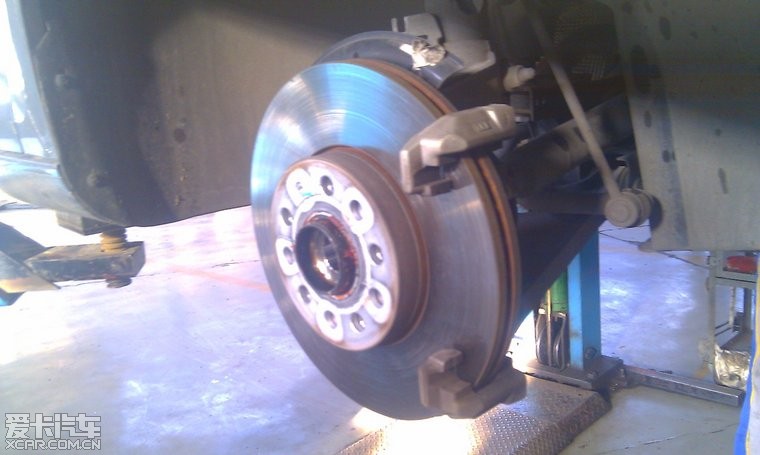

拆下来了一边

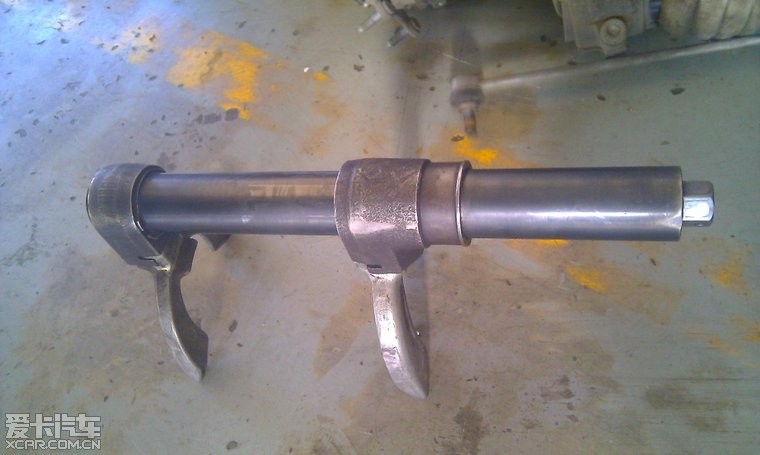

这是什么东西

努力拆下避震，这个活不容易，小石师傅都亲自上阵了

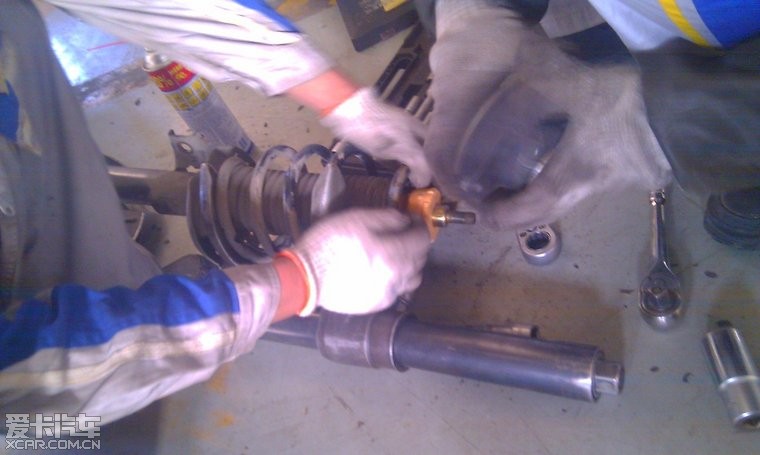

仔细看，平面轴就在避震上

胜利就在眼前，接着拆

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

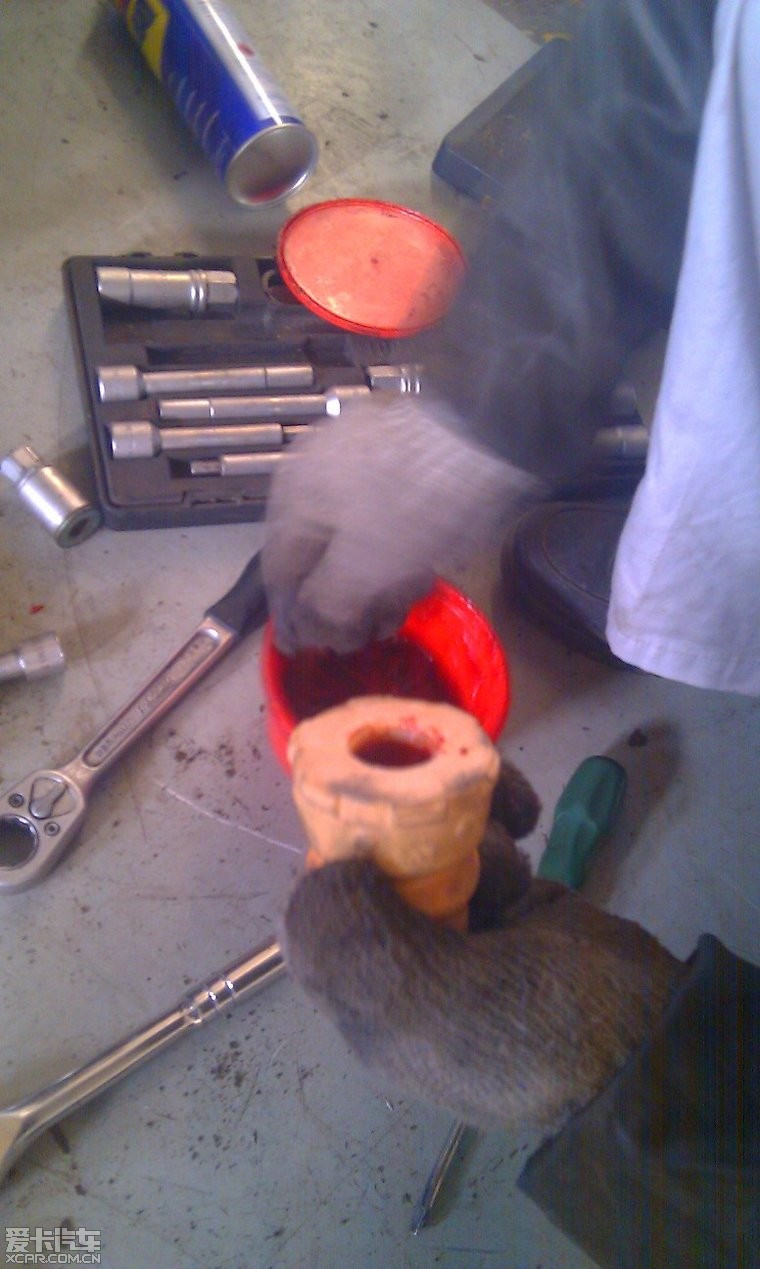

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:19 IP属地：未知 4楼颜色鲜艳的是缓冲胶附件点击查看原图 (180.79 KB)
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

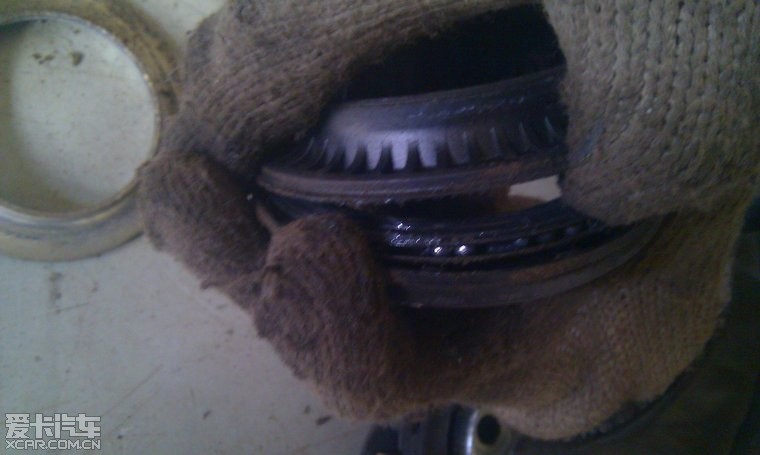

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:21 IP属地：未知 5楼终于拆下来了，别急我们要打开仔细看里面的小珠子，就是这个脏了才有异响的
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

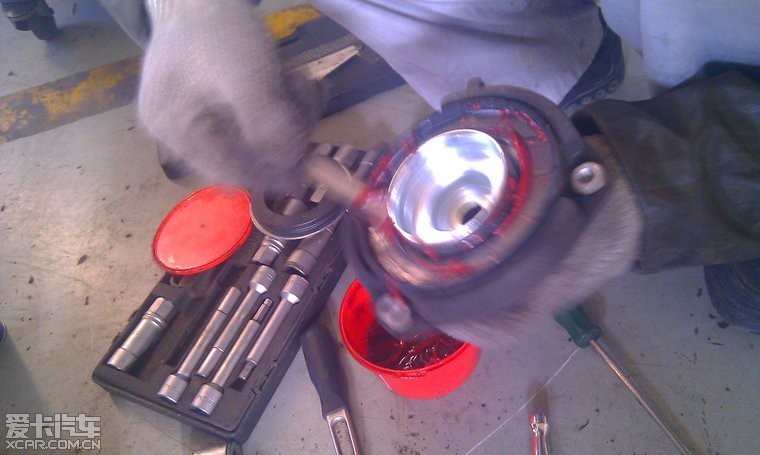

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:26 IP属地：未知 6楼换好了，又要开始装上了，接着来。。。先抹润滑油
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

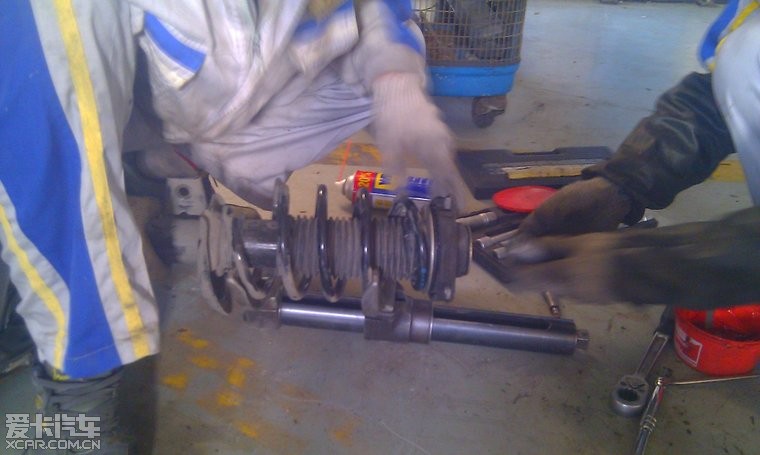

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:27 IP属地：未知 7楼各种装
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

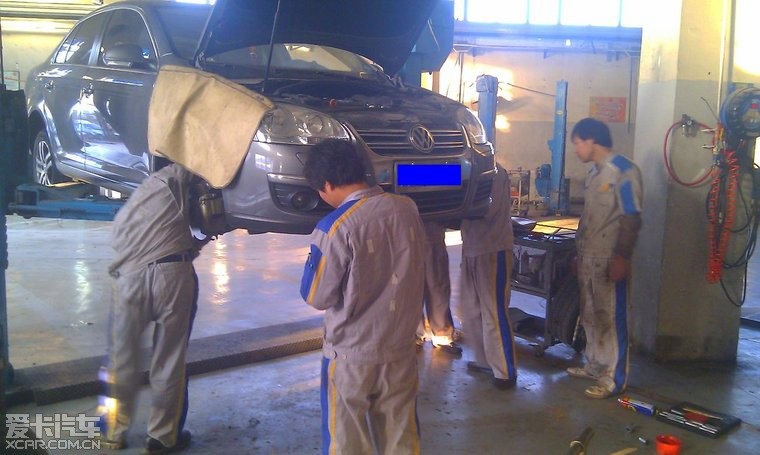

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:28 IP属地：未知 8楼到最后我都从双人保养改成5人保养了
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

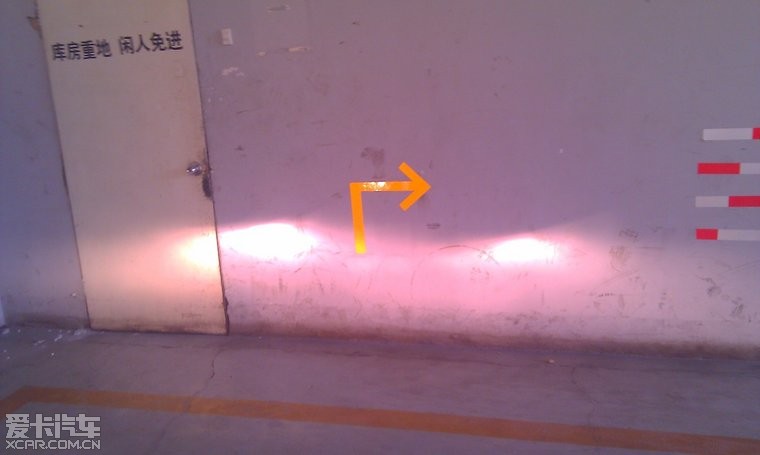

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:31 IP属地：未知 9楼竟然又赶上调大灯，大头又学习了一招先打墙上曝光下小石师傅，据说大拿就在这里调，记得哈
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

恒大头下雨不愁 16.1W+ 爱卡币 41665 帖子加关注发私信版主注册 2010-01-15 来自北京市\|北京市	发表于 2011-11-30 22:33 IP属地：未知 10楼至此，平面轴全部更换完毕。总结： 1、很专业，由4S或专业改装店完成 2、费用0，因为是索赔的最后上张有趣的图片
