提升音质不是梦，犍为哥教你最经济实惠的汽车CD功放改装方法
提升音质不是梦，犍为哥教你最经济实惠的汽车CD功放改装方法
之前看了很多汽车论坛里面关于音响的改装方案,无非是换喇叭、外加功放、隔音处理等等，一搞就是几千上万，费神劳心不说，还很花钱，所以我一直在琢磨一个最经济的升级改装方案，经过多次对比设计和实践，前不久帮一车友成功改装了汽车CD功放部分，经过改装，音质有了质的飞跃！而且改造成本极低！
具体改造内容和步骤如下：
1、更换高音头。原车的高音头出于成本考虑，很垃圾，功率小，质量差。自己换了对比较便宜的高音头，费用50元。当然，喜欢把所有喇叭换成更好的当然更好了
2、原车CD功放质量较差，功率小（25W*4），直接导致低音浑浊不清、无层次、无力，这些表现基本为功放推力小。出于成本及不改变原车结构等考虑，决定对其内部进行改造，用TDA7850代换原功放IC---TA8276；原功放滤波电容为4700UF，虽然电瓶供电纹波较小，但电源要经过几道保险，对电流有一定限制，所以增加一个6800UF NICHIKON电容，增加低频瞬态响应。
做了上述改造后，整车音响系统高音通透，低音饱满有力，保守的说声音效果和原车完全是两个档次，而且低频极好，完全不用增加低音炮（个人听感），后续准备增加个两通道分频器，当然，有条件的话做个隔音更好。
后来还帮朋友加了个U盘MP3解码板在车上，全遥控控制，这里就不具体展开介绍了。

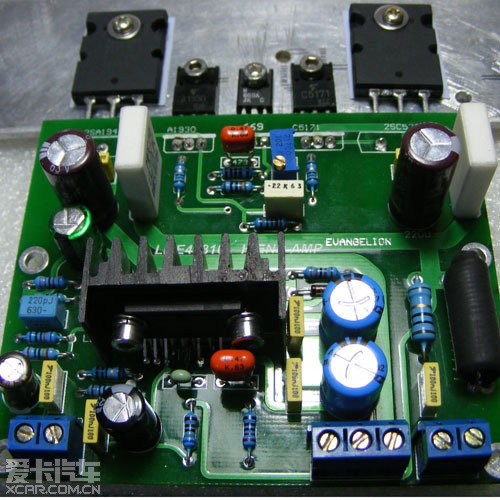

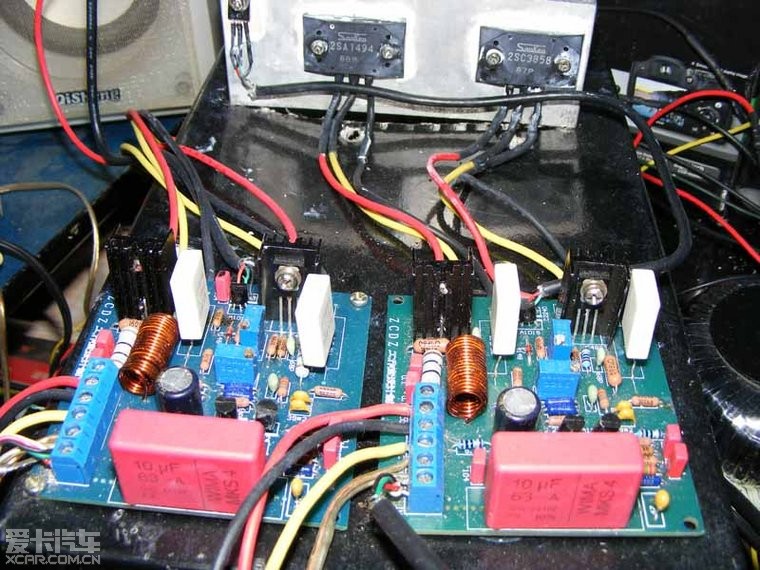

接下来还想搞个49819推5200的功放，4通道独立板。有比较好升压电路的朋友希望能和我联系，我们可以一起打造一个成本低、音效好的汽车功放。这个板需要正负电源40到60V左右比较好，能达到80V的更佳，只是到现在一直没找到合适的电源板，一直没有实施。
来点直观改装过程图片（车上拆装就没拍了）：
1、

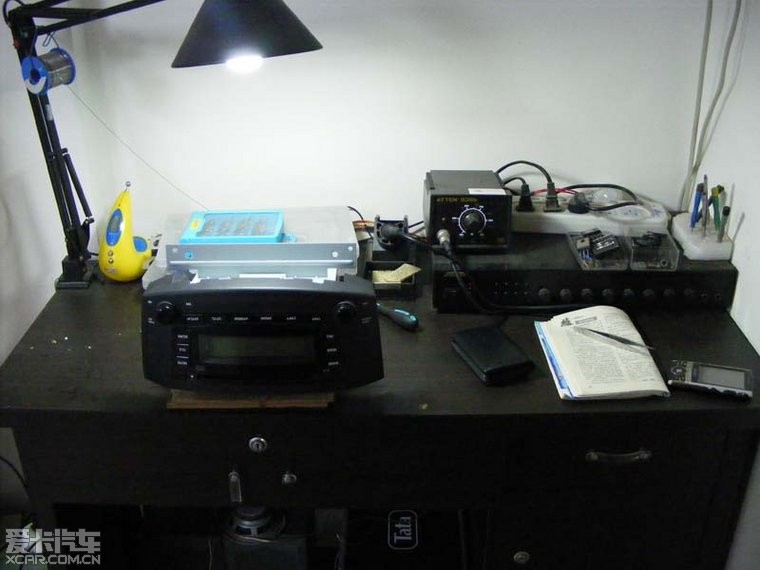

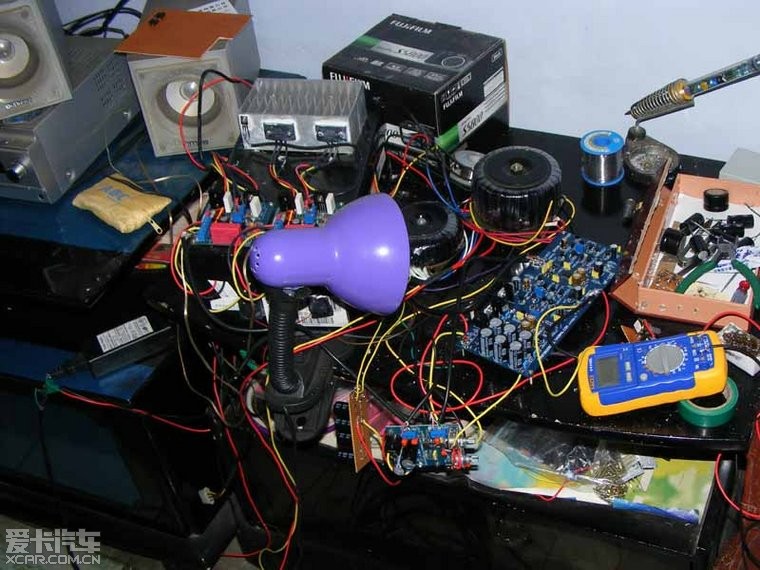

拆下来的CD，已经放到我的工作台上了：

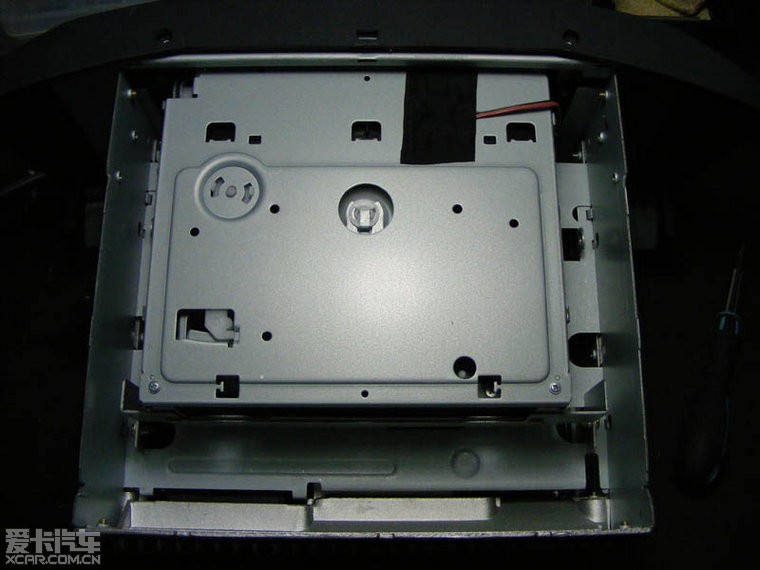

2、拆开顶盖后的样子：

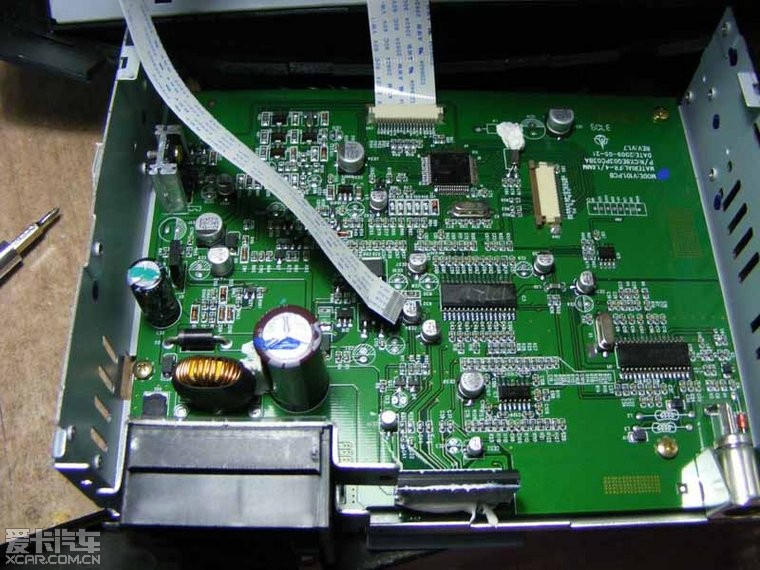

3、主板。要更换打磨的地方都在这张板上。电感旁边的电容要增加容量：

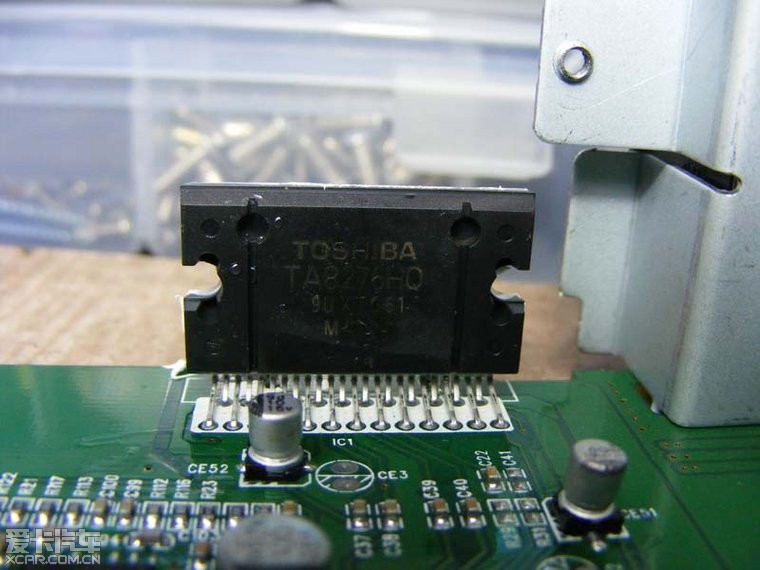

4、原车功放IC，将被TDA7850替换
更换后的IC

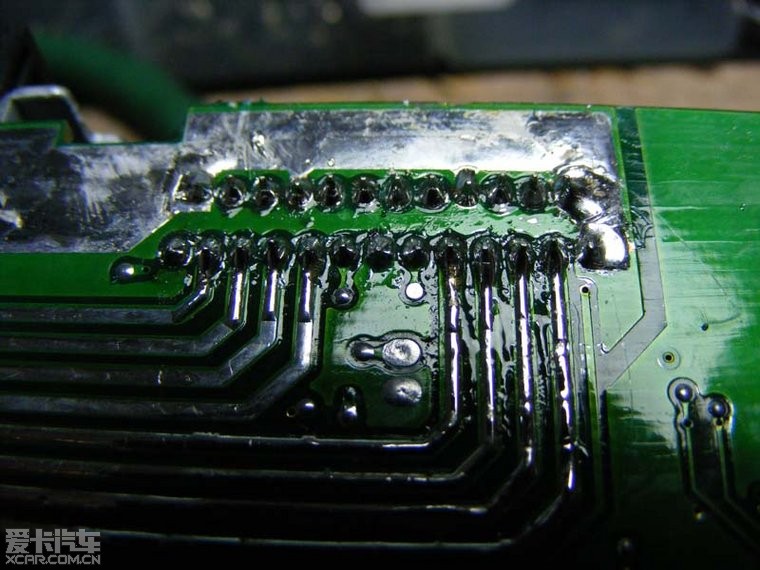

新的焊点,焊锡采用的是某品牌C3高品质免洗焊锡丝,要改装的朋友一定要注意,一定要使用高品质焊锡死,劣质焊锡丝会叫你苦不堪言!这点很重要,而且焊接最好采用936防静电焊台,避免感应电流击穿IC

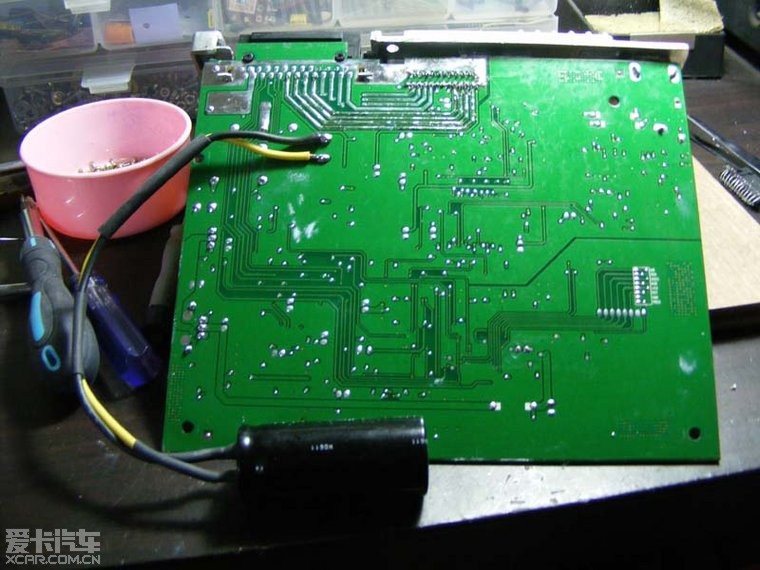

增加的电容,主要考虑到空间因素,所以只用了6800UF的电容.电容用704密封胶粘在PCB正片空白处.忘了拍照片
这个功放基本的改装就是这样，如果觉得不妥，欢迎一起讨论哦。
[
