拆装维修ABS电脑板需要注意的事项

ABS系统的构成主要包括：ABS电脑板，ABS泵体（含油管、油路），ABS 4个传感器以及刹车线路。其中前两项合成为一体，人站在机头，位置在发动机的右侧，上面有很多细油管的便是。ABS泵体和ABS电脑板之间用的是6个特制内六角螺钉锁在一起的。所以我们能看到的就是一个带有很多细油管的铁疙瘩和旁边一个黑色的塑料盒子。黑色的塑料盒子就是ABS电脑板。
一般情况下，ABS灯亮以后，先随便找个维修店去读取一下ABS故障码，一般维修店都会有TECH2电脑检测仪，选择ABS的看，看里面的故障码是什么。一般情况下，报“故障前/后/左/右电磁阀电路功能故障，间歇”等故障的基本上都属于ABS电脑板内部开焊的问题，需要将ABS电脑板拆卸下来进行维修。有时候也会报传感器故障的，通过维修更换传感器依然无法解决的也属于ABS电脑板内部故障。通常情况下在维修店读取故障码，然后帮忙拆一下，说几句好话，有时候还会免费，有时候给他个10到20块钱就可以了。
拆的时候，首先拔掉上面的两组电线插头（上面的一组有个拉杆直接朝外用力拉就能取出来了，下面的一个要借助平口螺丝刀稍微翘一下卡锁朝下拉就掉了），并且只能拆电脑板（黑色塑料盒子）部分，ABS泵体和油管不能动，所以仅仅只是拆掉电脑板以后的车，稍加固定以后还可以照常使用，维修ABS电脑板的过程中不影响什么。把电脑板拿下以后，就可以单独针对电脑板进行维修了。
这里需要强调一点的是，部分O友自行拆卸以后对电脑板进行解剖，并锯开了，而且还把其中很多导线都弄断了，对于这种情况我是拒绝帮其进行维修的，看了可恨又可怜。要修还是可以修复，但要花更高的代价和更长的时间。维修这个东西是一个很细致的活，必须有至少5到8年的电烙铁熟练焊接经验和足够的耐心，稍有不慎就会引起整个报废，得不偿失（注：本人已经做过10年以上焊接，曾焊接过电脑主板南桥芯片）。
另外看到本坛上最近陆续出现了大家都可以维修电脑板的帖子，殊不知他家的电脑板还是我亲自跑上门去帮他维修的，自己站在旁边看会了也觉得自己会修了来发帖子来了，自己从来没有动手维修过的，大家觉得靠谱吗？具体是谁我就不说了。假如是发过去维修坏了没有修复然后又发到我这里来修的，本人是拒绝对其进行再次维修的。
另外，每次大家在邮寄的时候，一定要在里面放上个人信息，以免混淆。有什么需要帮助的大家尽管开口，共同交流，一起学习进步。感谢大家的信任！有什么问题需要咨询的地方，我会尽量安排时间为大家解答的。

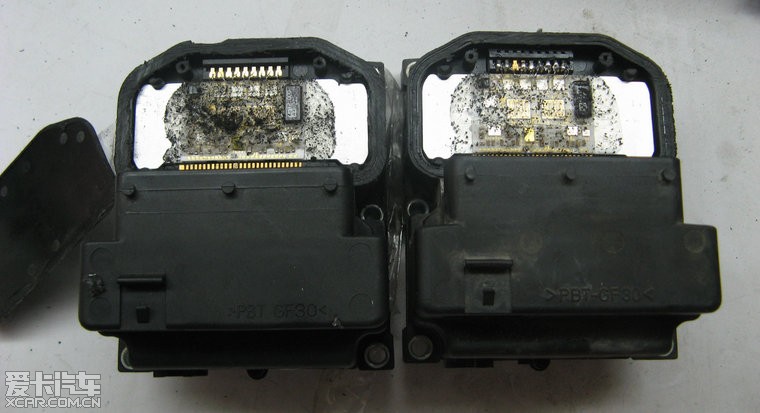

这是锯开ABS电脑板以后的

这是重新焊过粗线部分以后的

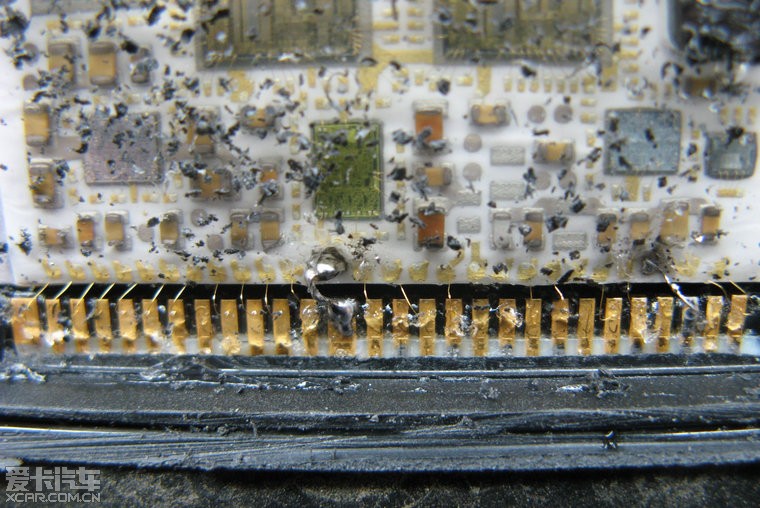

这是细线部分焊过以后的
像这样维修过一遍以后，再用个3,5,7,8年是不会有什么大问题的了。即便是有问题也不怕，咱们现在都能修了。

这是被拔光了所有引线以后的。着实让人心里添堵呀，可悲可恨可怜。。。这种维修也不是没有办法，但必须上专业的机器设备了，需要花费更高的代价，得不偿失呀。发了这篇帖子以后假如还有人这样模仿的，我就要欲哭无泪了。

[ 本帖最后由 szjsgd 于 2011-7-22 21:05 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

gdhlhyj

232
爱卡币
149
帖子

加关注 发私信

支柱会员

注册 2009-12-18 来自广东省|揭阳市

发表于 2011-07-22 22:09 IP属地：未知

2楼

原帖由 szjsgd 于 11-07-22 20:58 发表

ABS系统的构成主要包括：ABS电脑板，ABS泵体（含油管、油路），ABS 4个传感器以及刹车线路。其中前两项合成为一体，人站在机头，位置在发动机的右侧，上面有很多细油管的便是。ABS泵体和ABS电脑板之间用的是 ...

技术活，高手啊！

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

阿亮仔

816
爱卡币
316
帖子

加关注 发私信

青铜长老

注册 2010-05-08 来自河南省|洛阳市

发表于 2011-07-23 08:54 IP属地：未知

3楼

原帖由 szjsgd 于 11-07-22 20:58 发表

ABS系统的构成主要包括：ABS电脑板，ABS泵体（含油管、油路），ABS 4个传感器以及刹车线路。其中前两项合成为一体，人站在机头，位置在发动机的右侧，上面有很多细油管的便是。ABS泵体和ABS电脑板之间用的是 ...

哪上边一点点的脏东西是什么呀，灰尘吗？

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

鞍不离马 3803 爱卡币 13355 帖子加关注发私信黄金长老注册 2010-11-06 来自湖北省\|武汉市	发表于 2011-07-23 09:09 IP属地：未知 4楼平时对这个玩意要注意什么？比如洗车时
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

鞍不离马 3803 爱卡币 13355 帖子加关注发私信黄金长老注册 2010-11-06 来自湖北省\|武汉市	发表于 2011-07-23 09:10 IP属地：未知 5楼您成功向版主推荐了帖子《拆装维修ABS电脑板需要注意的事项》，如果版主把这个帖子加入精华，您将获得一定的爱卡币奖励。您每天可以向版主推荐 2 个帖子，今天还可以推荐 1 个。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

lqlgxlm 66 爱卡币 37 帖子加关注发私信三星会员注册 2011-07-18 来自山东省\|潍坊市	发表于 2011-07-23 22:22 IP属地：未知 6楼必须顶正想办法拆着呢
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

偶是车迷

455
爱卡币
240
帖子

加关注 发私信

青铜长老

注册 2011-08-19 来自山东省|德州市

发表于 2011-08-23 18:10 IP属地：未知

7楼

原帖由 szjsgd 于 11-07-22 20:58 发表

ABS系统的构成主要包括：ABS电脑板，ABS泵体（含油管、油路），ABS 4个传感器以及刹车线路。其中前两项合成为一体，人站在机头，位置在发动机的右侧，上面有很多细油管的便是。ABS泵体和ABS电脑板之间用的是 ...

很受启发，要是提前看了一定少走弯路

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

偶是车迷 455 爱卡币 240 帖子加关注发私信青铜长老注册 2011-08-19 来自山东省\|德州市	发表于 2011-08-23 20:12 IP属地：未知 8楼让人茅塞顿开，深受启发，不过我现在觉得塑料盒子不能锯开，锯开的话渣子太多，锯开一点后剪开是不是会好一点，强烈鄙夷博世公司这种设计
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

105192740 406 爱卡币 131 帖子加关注发私信支柱会员注册 2009-06-05 来自湖南省\|怀化市	发表于 2011-09-02 22:17 IP属地：未知 9楼哥们，你发的那个电路图有用吗我想玩玩别克老赛欧增加氧传感器辅助电路以帮助短距离行驶节省油耗的方法探讨。
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

donaldxf 200 爱卡币 99 帖子加关注发私信支柱会员注册 2011-11-11 来自广东省\|深圳市	发表于 2011-11-16 09:48 IP属地：未知 10楼强烈推荐收藏！
