奔驰W211顶棚拆卸详解

爱卡币+15

共获得爱卡币

第一句：

必须精华

第二句：

务必上墙

第三句：领导看着办

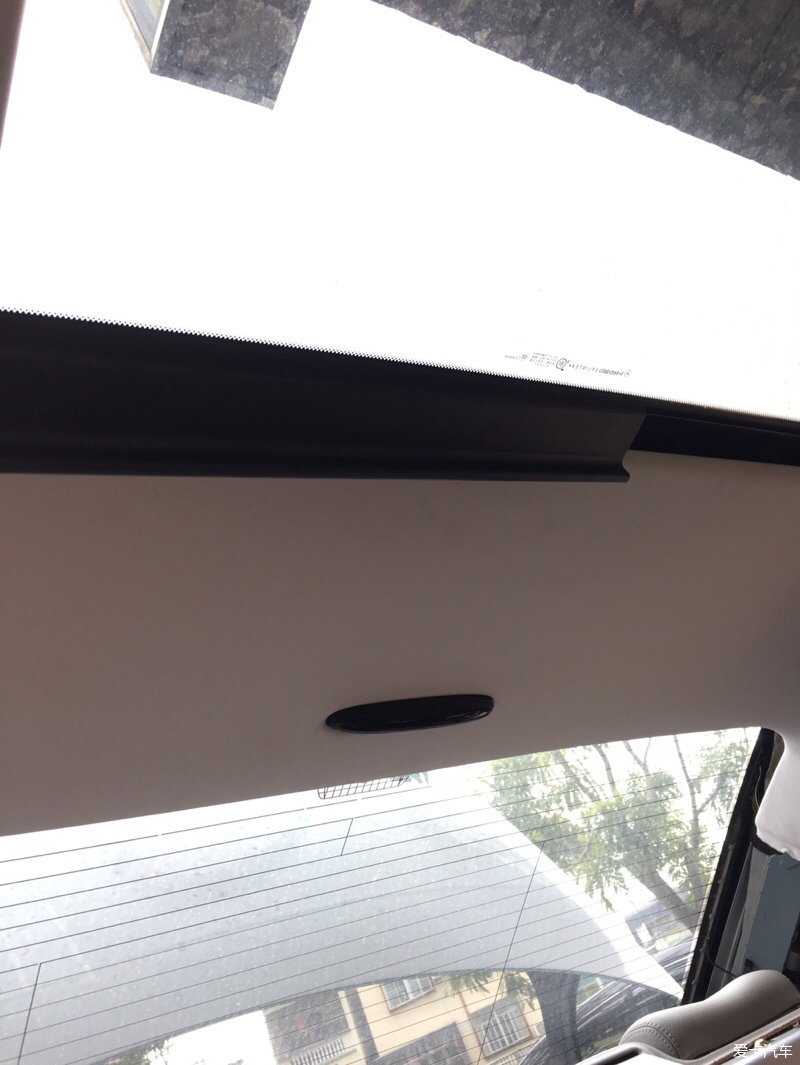

前几日因天窗问题、导致车身晃动时常年的异响不断，所以打算拆卸全景顶棚。发帖求助

四海八荒

各路大神，… … … 三日后苦无果(期间有几TX各抒己见、但也无法拼凑整齐)

随即心那个拔凉

今日，特开一贴，虽不完美，但也解决了问题根源

多余的话

在此停止，

实干出真知！
……………………奢华闪耀的分割线…………………
所需拆卸的部位图：

步骤顺序列表：
1、A柱(含门框胶条)

A柱用力向外扒开即可，里面是铁的卡码不用担心会断裂。

可以来、可以去、可以任性、但不强求。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

禾苗爸爸

优雅的V6...

9W+
爱卡币
14388
帖子

加关注 发私信

白银元老

注册 2012-07-01 来自广东省|广州市

来自爱卡iPhone版发表于 2017-03-05 01:22 IP属地：未知

2楼

爱卡币+5

共获得爱卡币

车顶拉手(这个容易，一看就会。)

可以来、可以去、可以任性、但不强求。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

禾苗爸爸

优雅的V6...

9W+
爱卡币
14388
帖子

加关注 发私信

白银元老

注册 2012-07-01 来自广东省|广州市

来自爱卡iPhone版发表于 2017-03-05 01:42 IP属地：未知

3楼

爱卡币+5

共获得爱卡币

车顶拉手位

2、B柱(含后门胶条)

胶条卸掉上半部即可，下面不用拆开。

这里全是铁制的。上面是黑色卡码，下面是黄色卡扣。相信大力出奇迹(要用塑料撬棒，不是手(^_^))

顺便清理一下通风孔～～

切记不要碰到最顶部的弹簧片，不然有得你折腾一阵(^o^)/

果然没错，车身是三层钢板压制而成，坚固啊 .wow.

可以来、可以去、可以任性、但不强求。

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

禾苗爸爸

优雅的V6...

9W+
爱卡币
14388
帖子

加关注 发私信

白银元老

注册 2012-07-01 来自广东省|广州市

来自爱卡iPhone版发表于 2017-03-05 02:01 IP属地：未知

4楼

千万别被这SRS小气囊饰盖蒙蔽了

，幸好奔驰还比较厚道，只是提示作用。不比很多国产车的这个盖里面隐藏一颗螺丝，

如果不清楚真心让师傅好找。。。

盖子背面也是盖子

3、后排座椅+靠背(有加热的车型记得别太野蛮，下面两侧有线头插口！)

弯腰看一下，坐垫底部的两侧有两个凹进去的洞洞，用手指顶住卡扣就能往上抬起来了。

这是固定靠背的螺母，左中右共3颗，拆下便可。

靠背很好拿下，顶部3个挂环，底部也是3个(连接螺母位置那个)

下图这里要请教一下

，靠背怎么还有一根线头，是控制哪里的功能

整张座椅都铺着隔音棉，真给力。。

可以来、可以去、可以任性、但不强求。

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

禾苗爸爸优雅的V6... 9W+ 爱卡币 14388 帖子加关注发私信白银元老注册 2012-07-01 来自广东省\|广州市	来自爱卡iPhone版发表于 2017-03-05 02:11 IP属地：未知 5楼横杠骨架上面的几颗螺丝也要固定一下，预防为主电动头枕马达在中间位置，3个头枕分别各有一个接头控制。十年过去弧形杆依然闪瞎眼
	可以来、可以去、可以任性、但不强求。 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

禾苗爸爸

优雅的V6...

9W+
爱卡币
14388
帖子

加关注 发私信

白银元老

注册 2012-07-01 来自广东省|广州市

来自爱卡iPhone版发表于 2017-03-05 02:23 IP属地：未知

6楼

4、车顶前后控制区域

刚开始拆了两个小饰盖，以为里面有螺丝。然而错了(等会再装上吧)，还是用塑料撬棒(如图位置)沿外圈慢慢撬开… 耐心点，卡得很硬。

线不用拔，免得节外生枝！

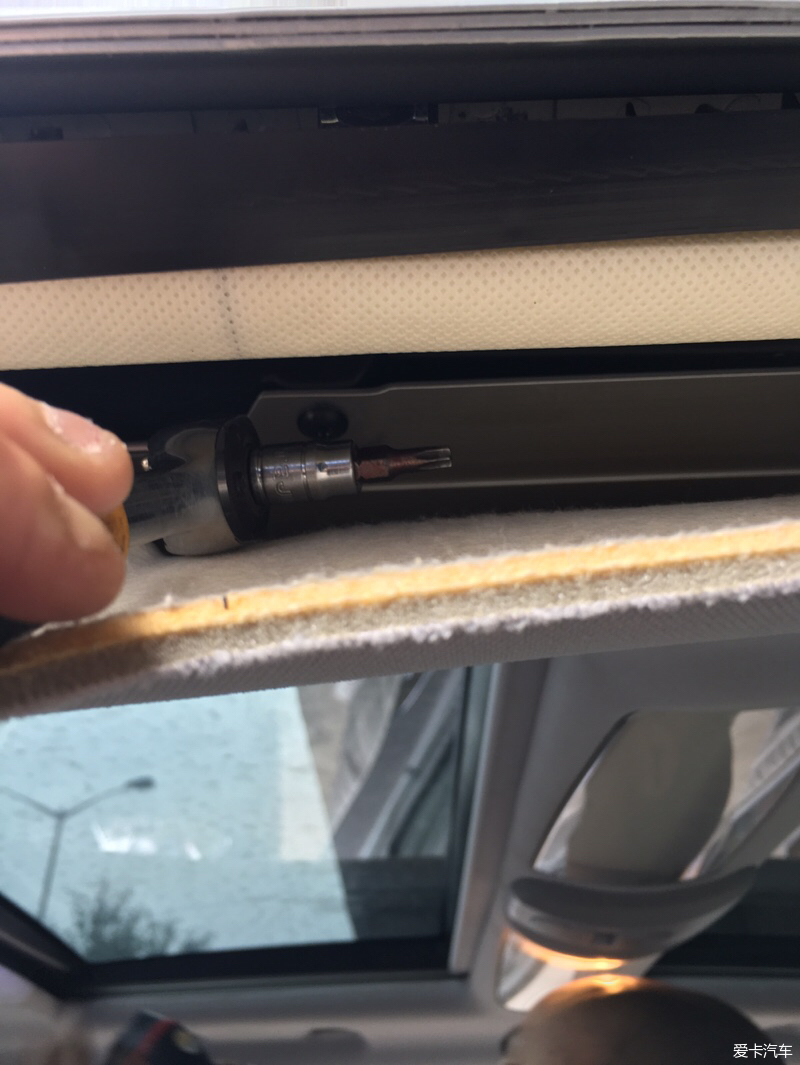

看到螺丝就紧固，这是真理！！！

后视镜外盖板拆下，同理。

后排顶灯中间盖子要拆掉，里面有一颗大的内梅花螺丝固定住。

可以来、可以去、可以任性、但不强求。

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

禾苗爸爸

优雅的V6...

9W+
爱卡币
14388
帖子

加关注 发私信

白银元老

注册 2012-07-01 来自广东省|广州市

来自爱卡iPhone版发表于 2017-03-05 02:51 IP属地：未知

7楼

5！

5！重点来了

拆

C柱，真心

累啊

特别感谢“大大笨牛”兄台的指导，不然真的会把卡扣活生生撬断并牵连C柱的固定塑料支架

这就是传说中强悍的塑料卡扣，排名第二。第一在后面！！！

由于位置有限，看不到也很难够着对角的插口。需用小一字螺丝刀在它和铁皮链接的地方叉一下，叉对了卡扣就出来一半。对侧还要叉一下，才能完全出来！

这图比较明显，先叉下然后向前上方提，把中间的卡扣错出来，再盲操让对角那边也出来，这样才可以让板脱开。

第一强卡扣上场了

强悍的C柱板有两个抓狂的卡扣

如图，用手电筒足足照了几分钟才明白是怎么一回事

就是这个揪心的东西，单向锁码

意思就是说——只进、而不打算出！大伙看看全方位的构造便明白了。

卡码就是插进这颗螺丝头。没拆下板块之前，往里看是黑乎乎的一片，很难发现其中的奥妙

可以来、可以去、可以任性、但不强求。

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

禾苗爸爸优雅的V6... 9W+ 爱卡币 14388 帖子加关注发私信白银元老注册 2012-07-01 来自广东省\|广州市	来自爱卡iPhone版发表于 2017-03-05 02:53 IP属地：未知 8楼
	可以来、可以去、可以任性、但不强求。 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

禾苗爸爸优雅的V6... 9W+ 爱卡币 14388 帖子加关注发私信白银元老注册 2012-07-01 来自广东省\|广州市	来自爱卡iPhone版发表于 2017-03-05 02:58 IP属地：未知 9楼先插图一张，安装时务必要先将此顽固铁码装在盖板上，并用黑胶布缠住两圈，以免按下C柱板时受力跳出。
