劳动光荣-大众途观拆顶棚步骤，换遮阳帘顺带解决漏水天窗排水管
话说全景天窗遮阳帘“日久老化脱胶脱落”是大众系的老问题，计划自行更换，为了安装方便，还是选择拆顶棚方案，顺手检查天窗漏水隐患，学习网上帖子，对照维修手册，发现第一次操作还是会遇到很多问题，好在大部分都是垂直的卡口，只要找好受力点，大力往外拉就行，不用担心，这个内饰塑料的强度和抗拉伸性还是不错的。下面把拆卸手册和实物图分享，便于其他车友参考借鉴。
开工：

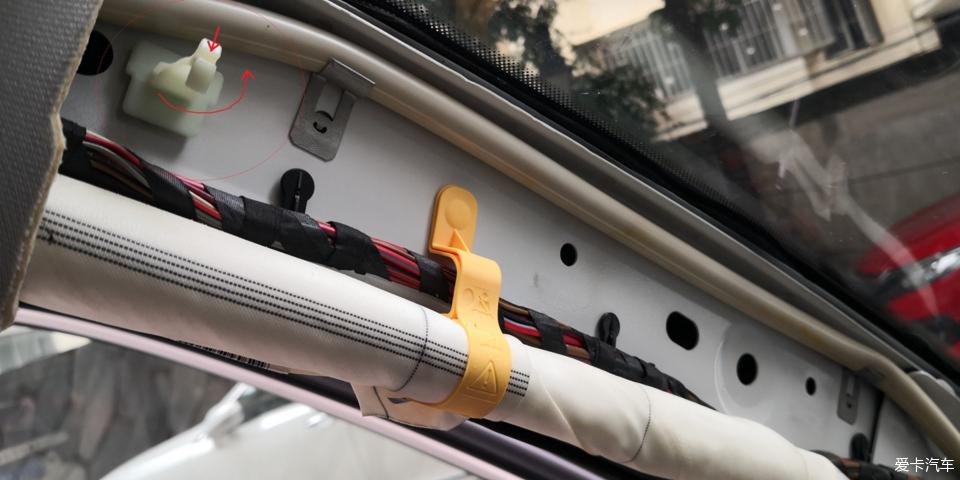

1.A柱上饰板
这里我是参照帖子

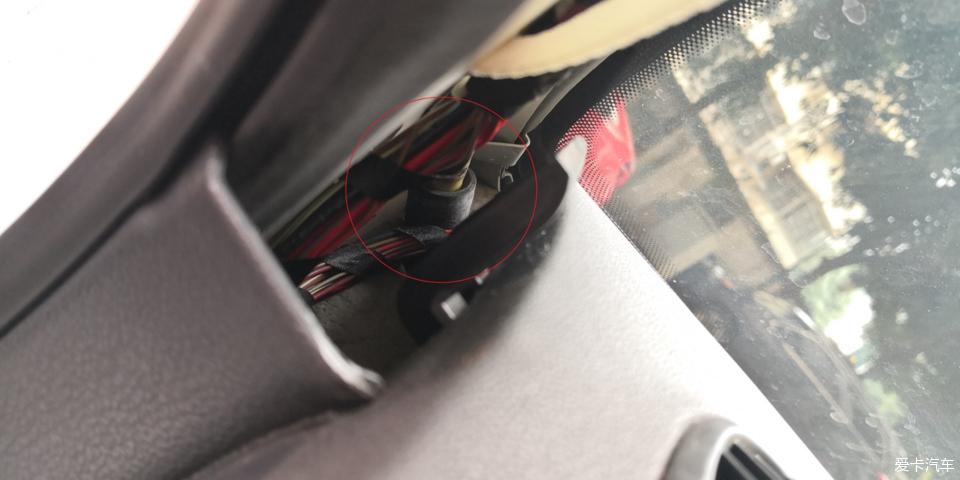

网页链接的方法（看下图箭头示意），没有按照手册把卡扣切断，

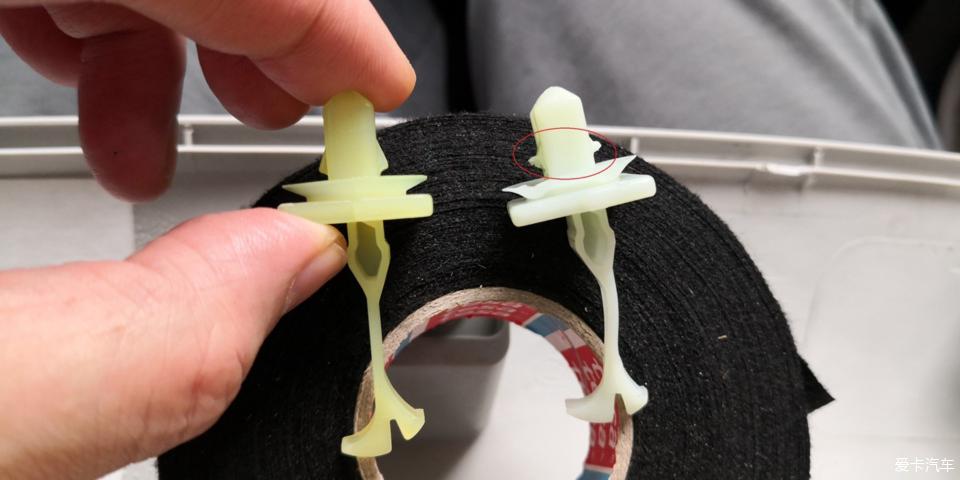

遗憾的是，拆卸的卡扣倒扣会损坏，我换新了，磨损部位看新旧卡扣红圈内对比
为了A柱饰板安装回去的紧密度，我也在饰板卡口位置加了布质胶布，效果完美

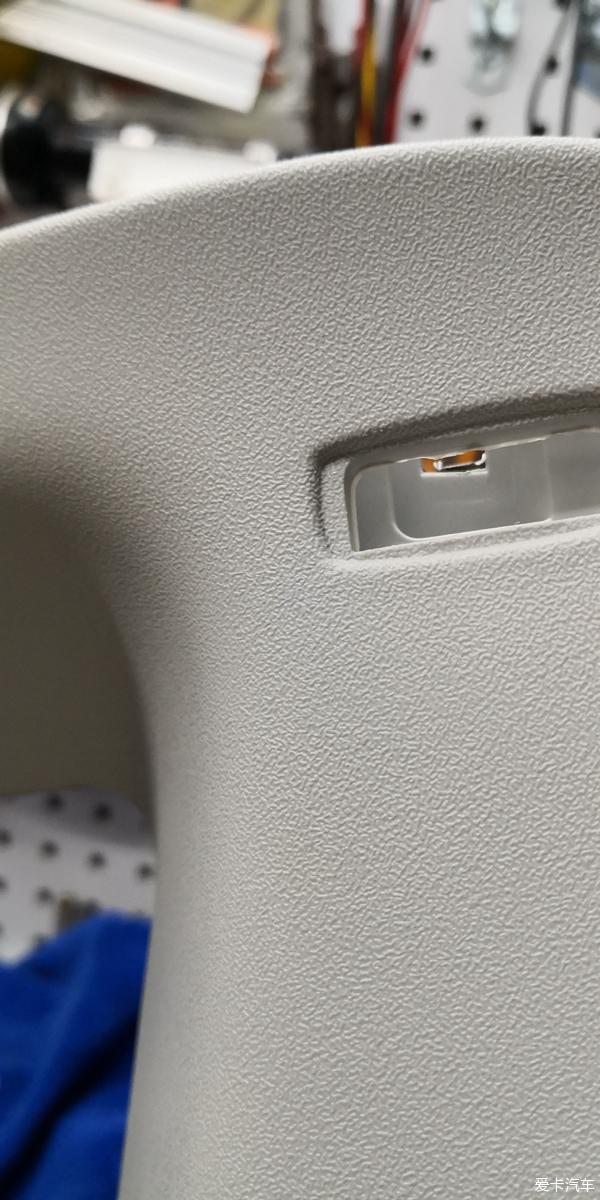

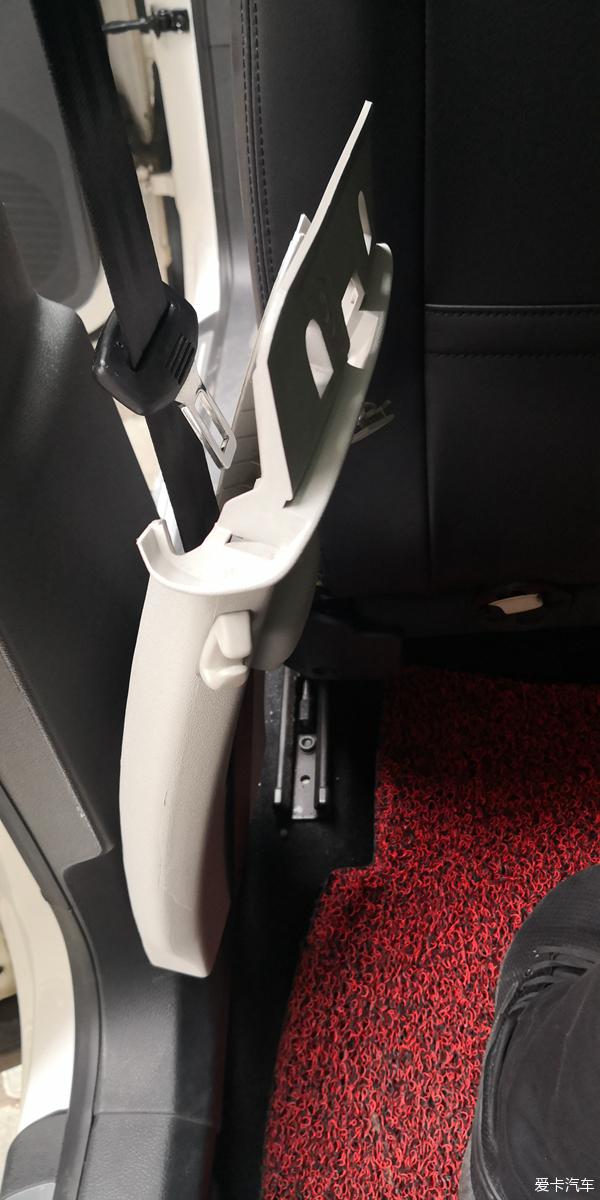

2.B柱上饰板

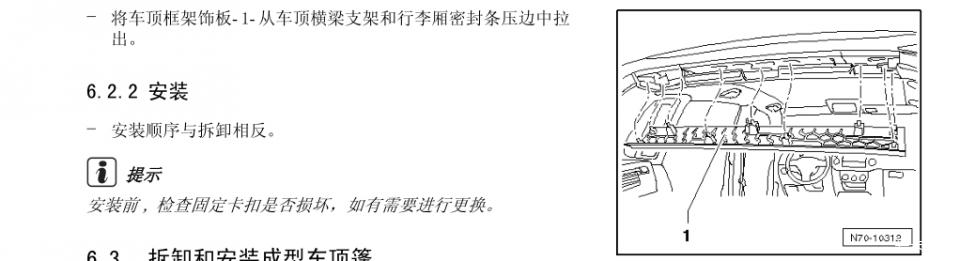

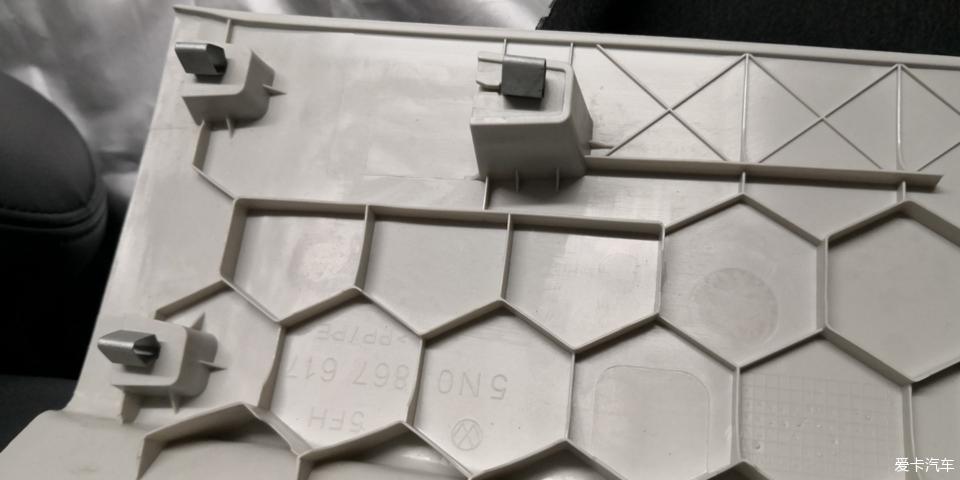

3.车顶框架饰板

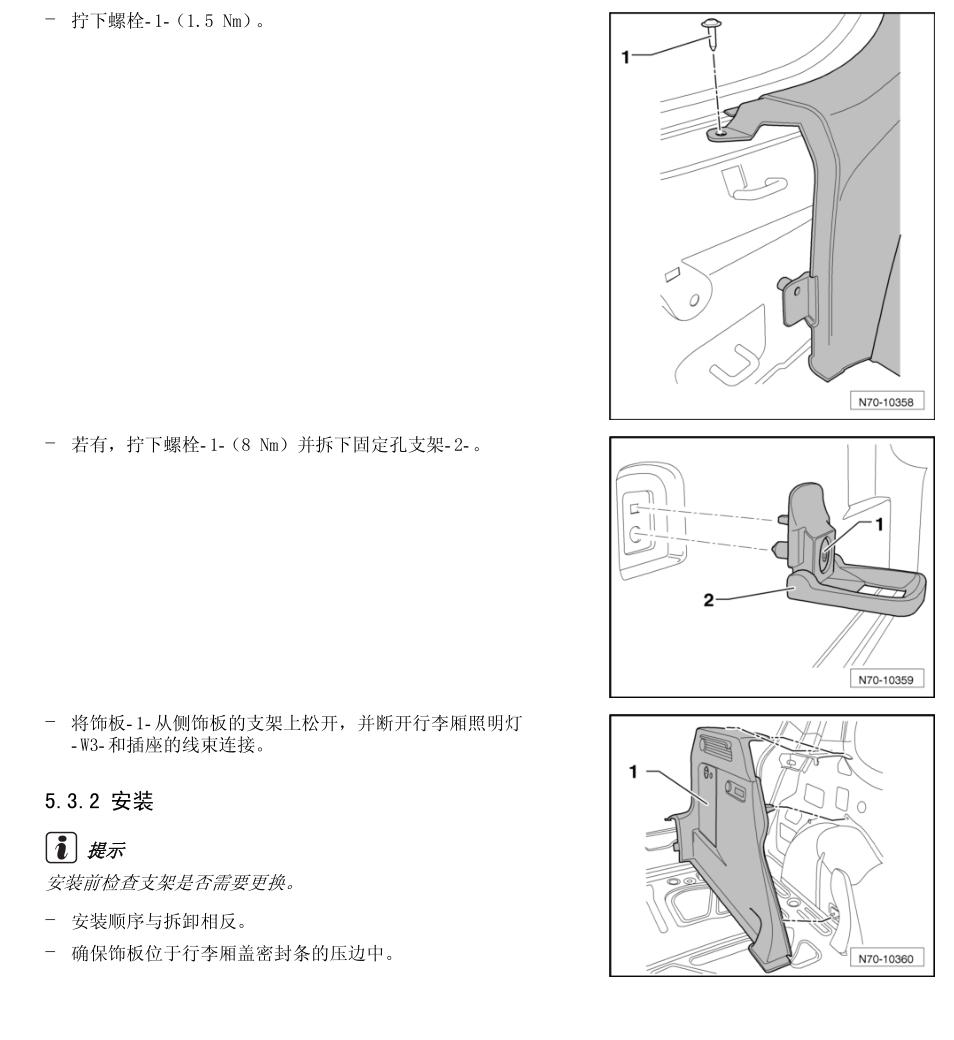

4.后备箱锁支架盖板和测饰板

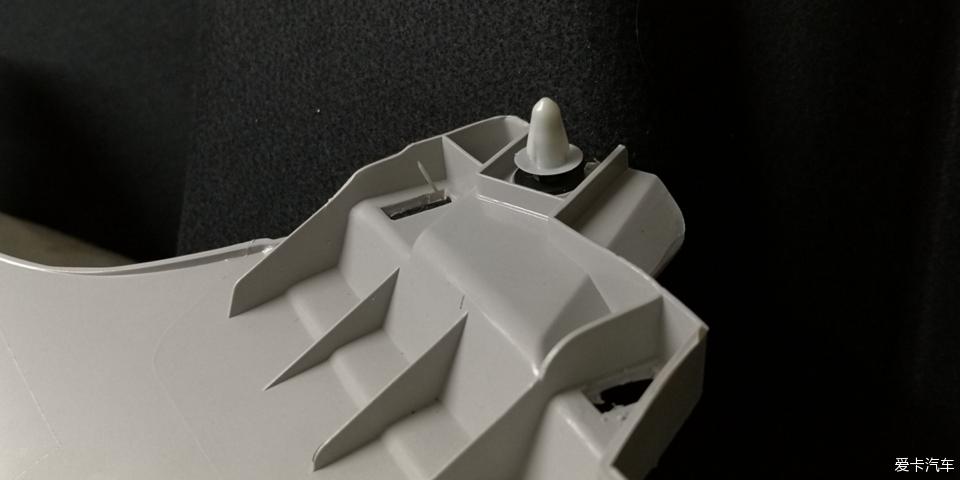

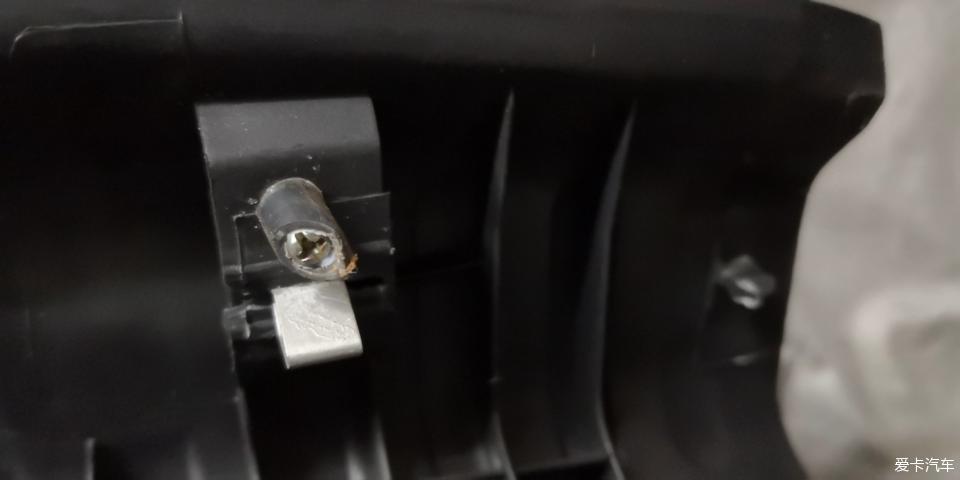

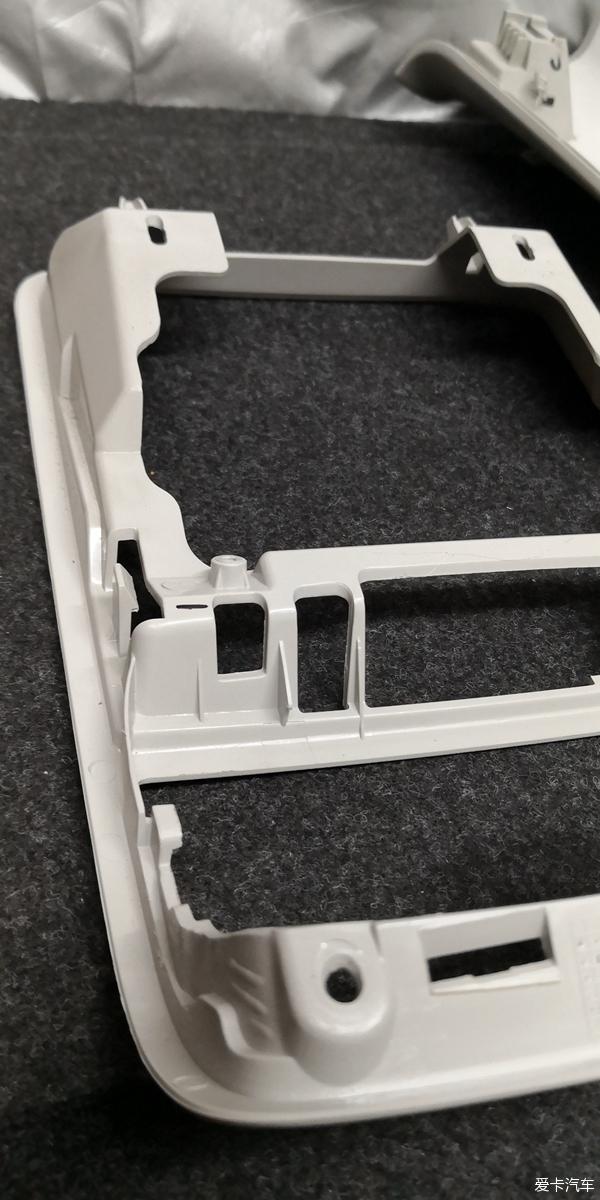

由于用力不对，把锁支架盖板最右边卡口旁的定位圆柱给拉断了，钻孔用小螺栓连接固定修复
左边的
右边修复的
5.C柱饰板

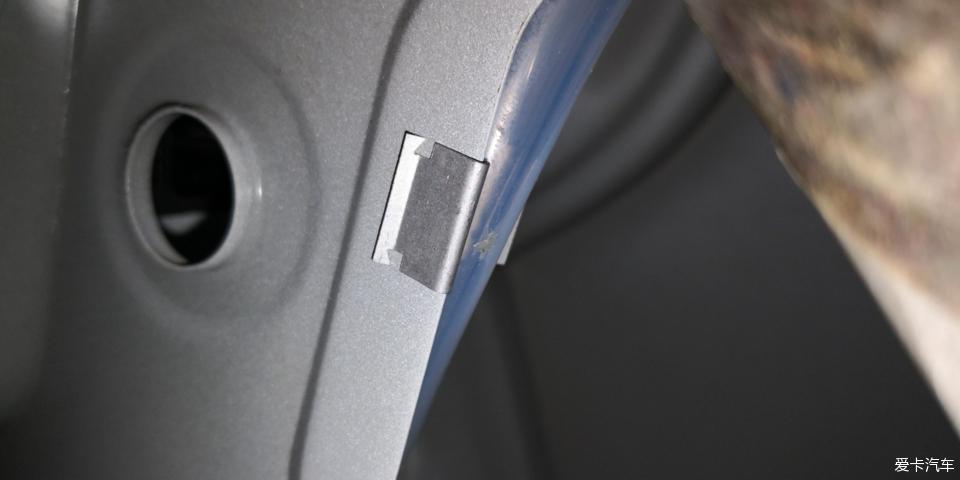

上图划红线的步骤遇到个坑，手册没有描述清楚，重点就是要用螺丝批伸入孔中，把那个铁卡扣的上部压下（看下面那张红色箭头图），很容易就能拆卸，否则这个很费力，看下图这个卡口的结构

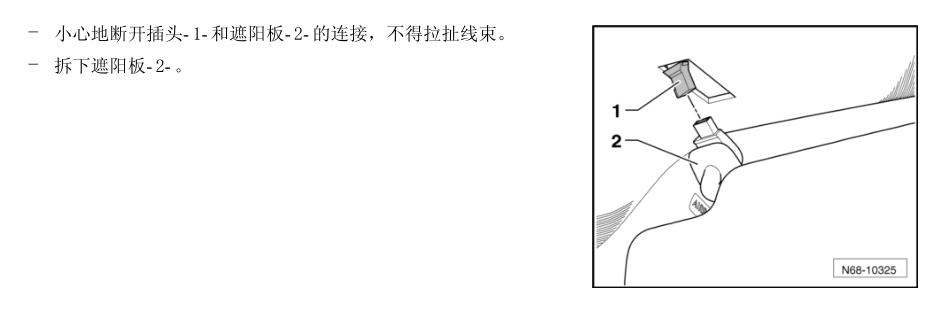

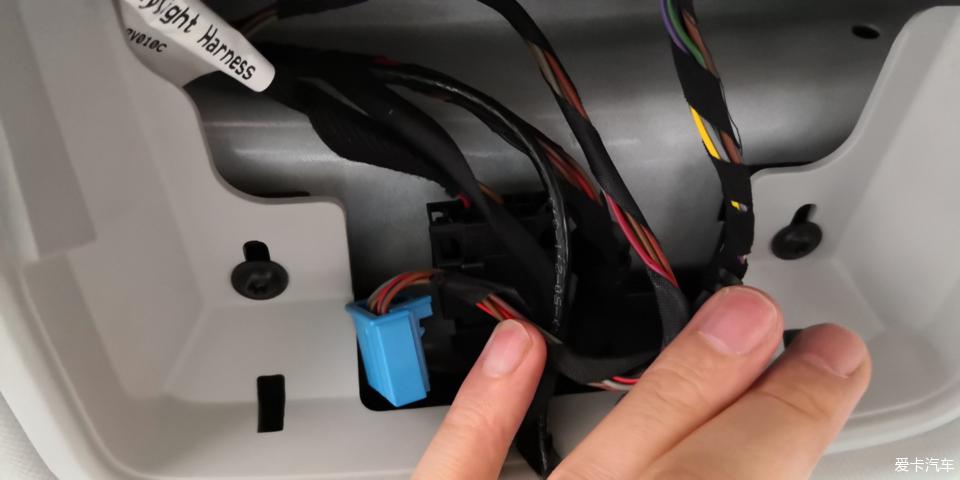

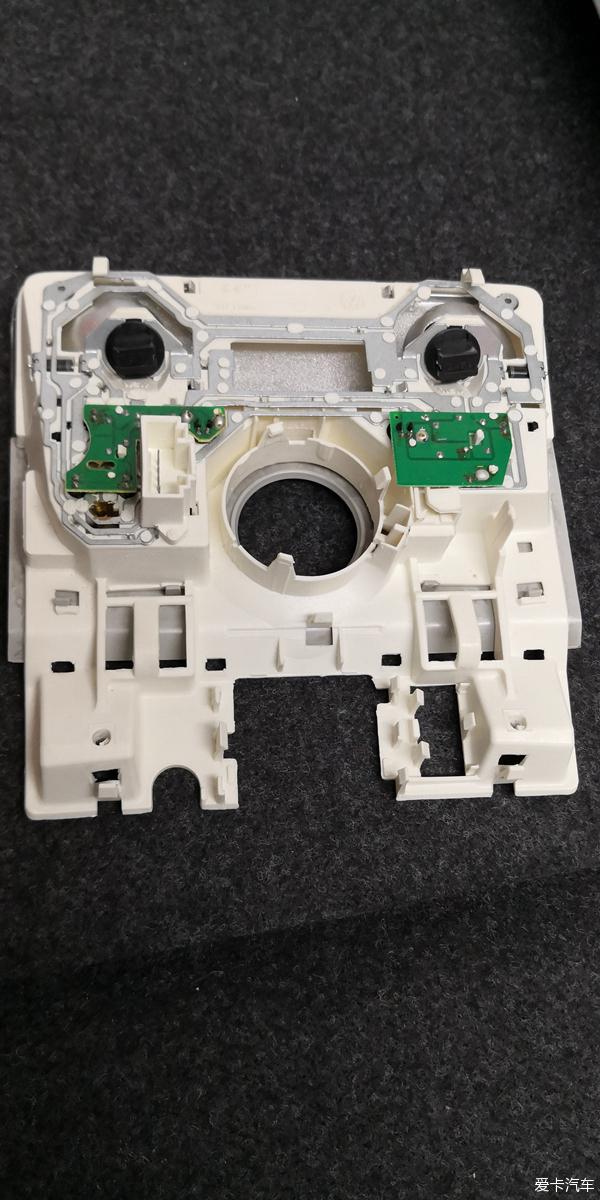

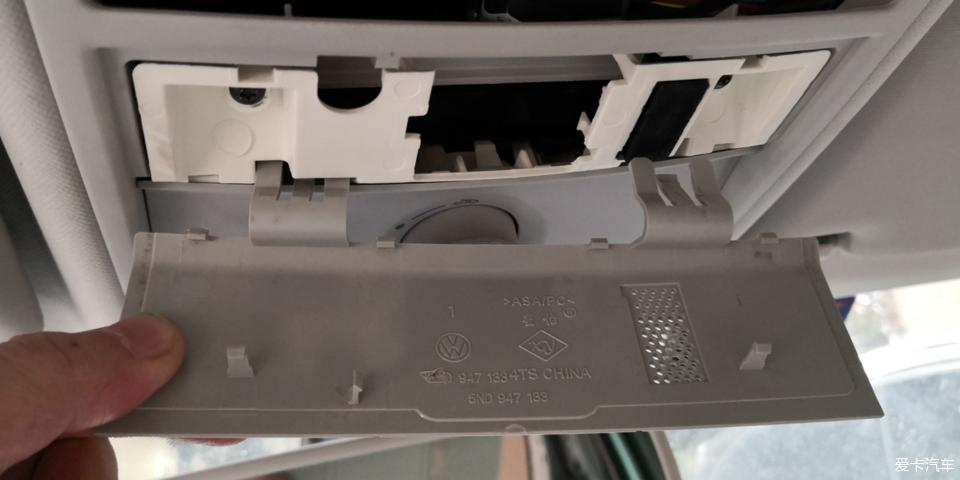

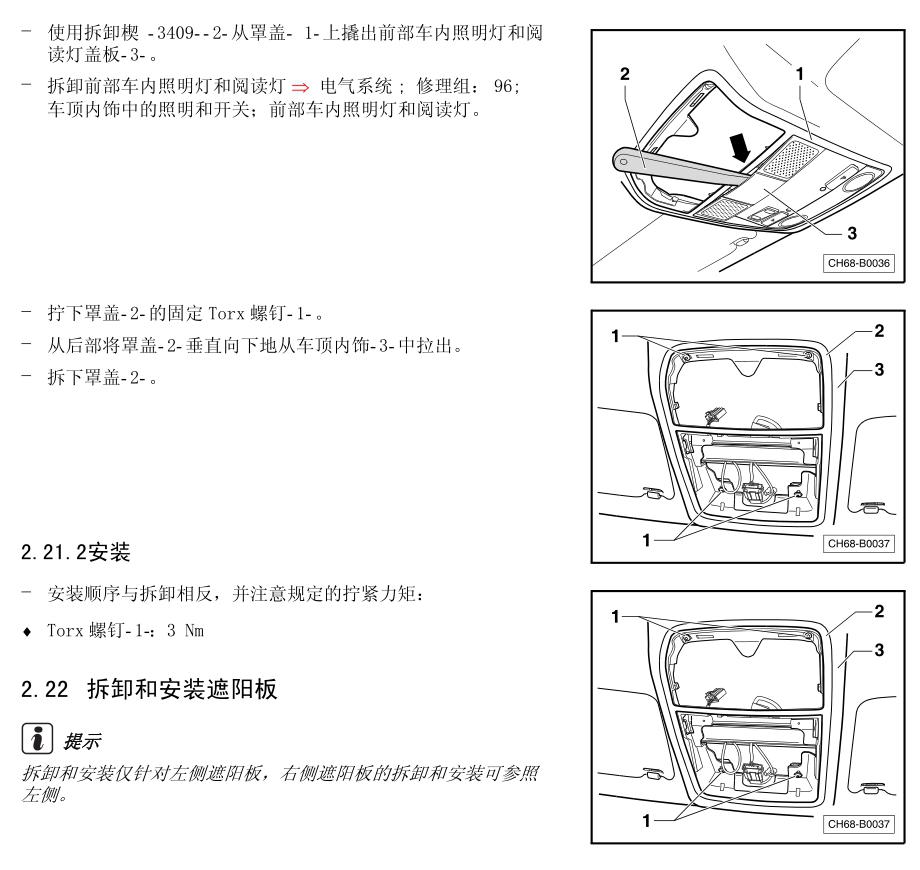

6.拆顶棚（包括遮阳板、隐藏式把手、前部阅读灯控制模块）
7.拆天窗玻璃
我只拆了后面的，注意安装回去时，调整两块玻璃三条边的高度

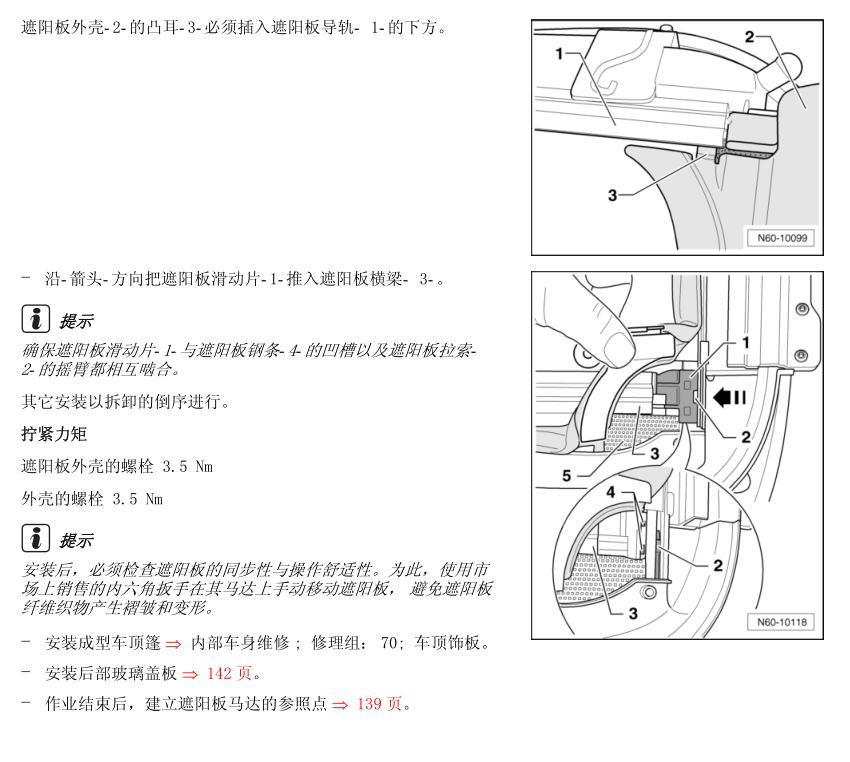

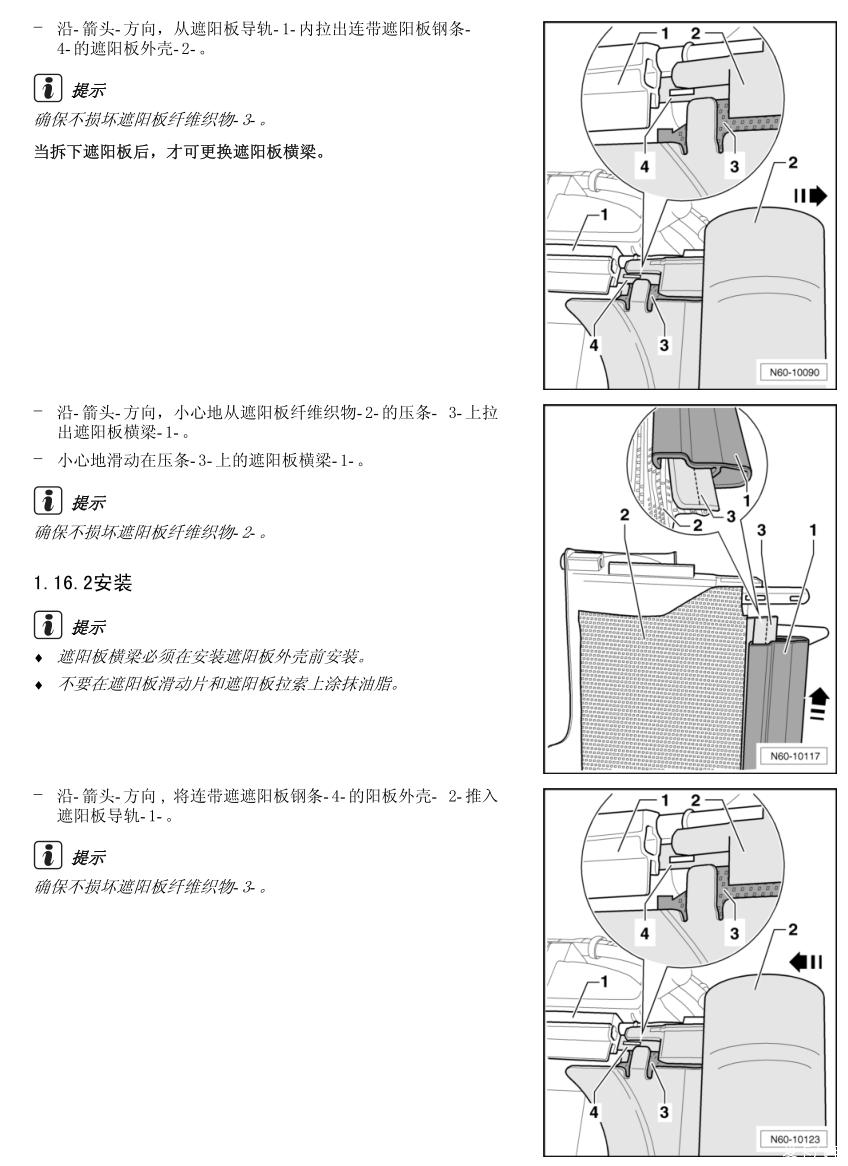

8.遮阳帘

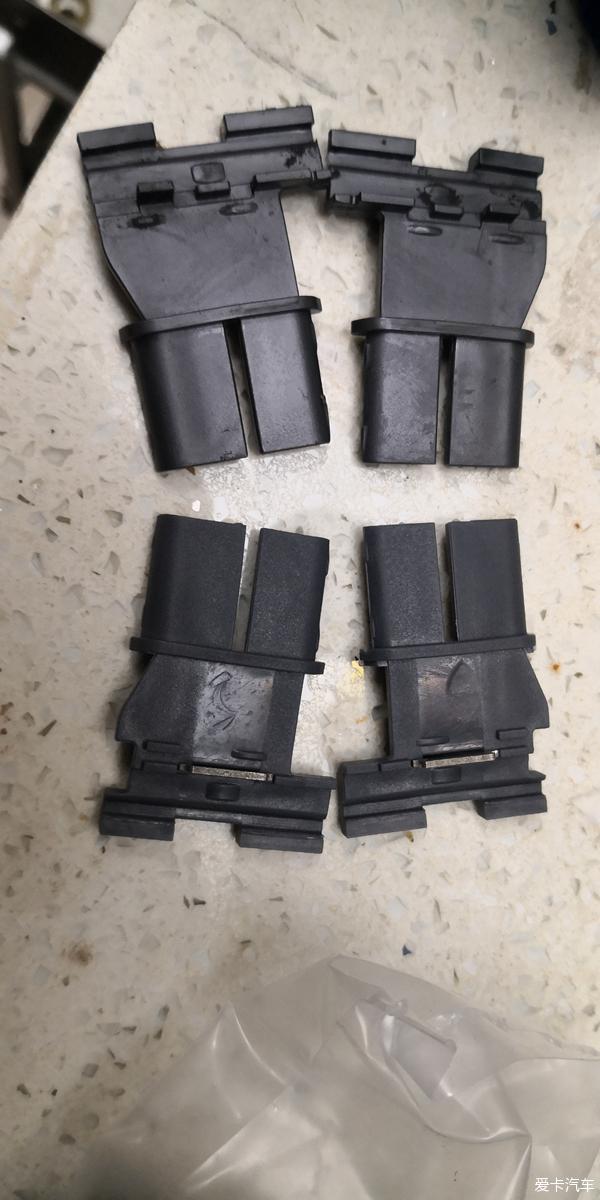

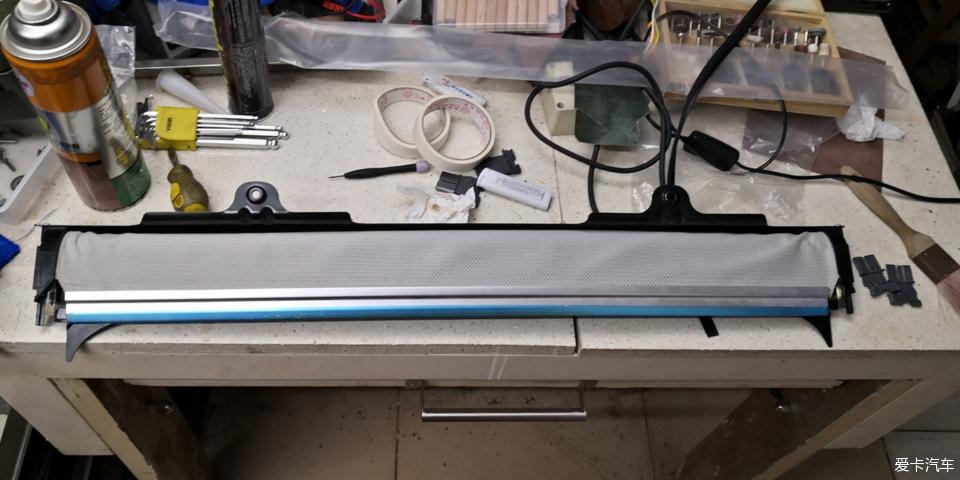

遮阳帘我买了副厂的布，放入原外壳内，带钢片的是新版卡子，做工没原来的好。安装我建议上好所有卡子后（包括横梁卡子），再装入导轨

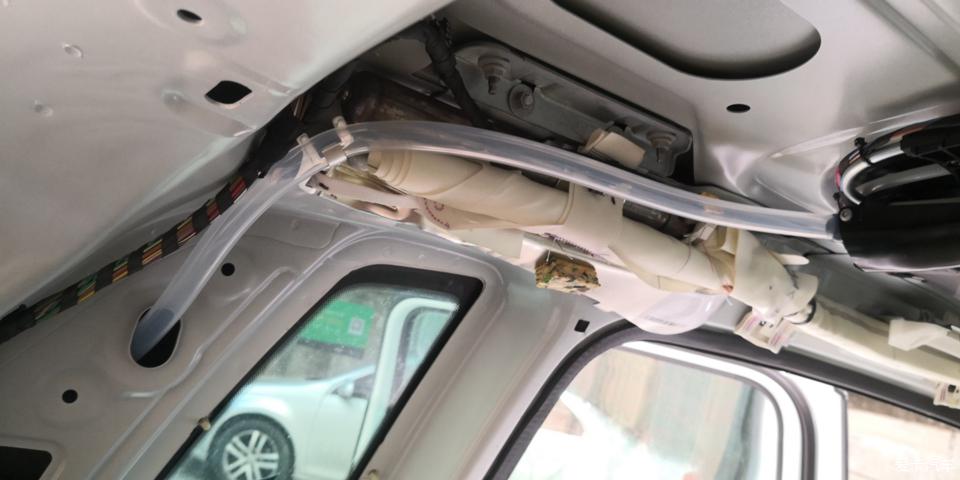

9.天窗排水管
看了两个帖子：
网页链接
网页链接
检查后发现车子也出现了后排水管老化缩短、脱出、堵塞排水慢造成积水问题，建议雨后检查一下放备胎的底部，如有水，基本就是这问题，水排不出去，顺着尾箱，经过后座椅下部，流入了后排的落脚位置，怪不得车子后座椅会发霉呢！！！

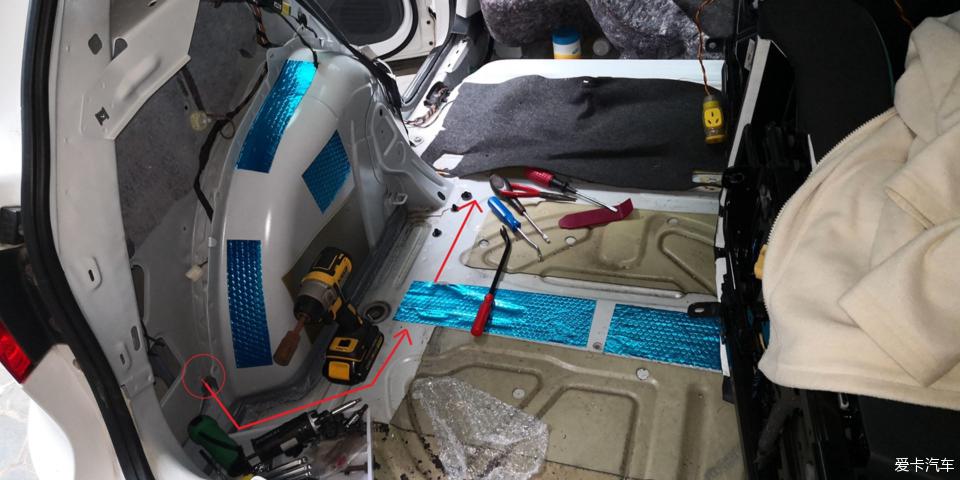

下图红线是漏水的路径

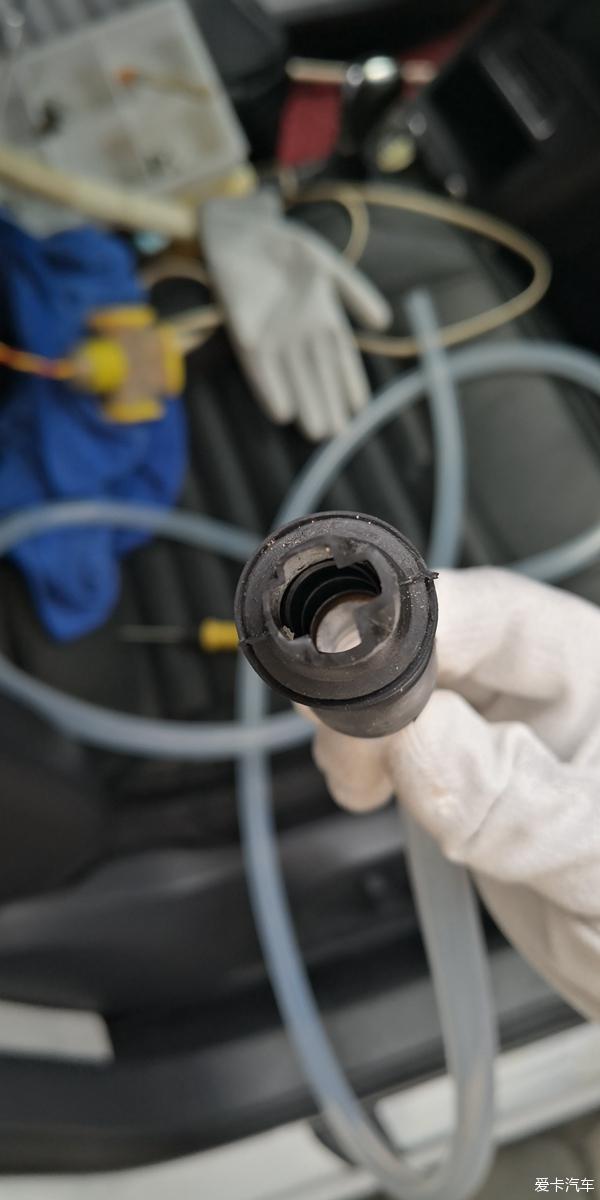

原想采用参考学习贴的截断和加长排水管方案，后来拆下管子，发现接头也老化断裂了，那还是换新管子吧：

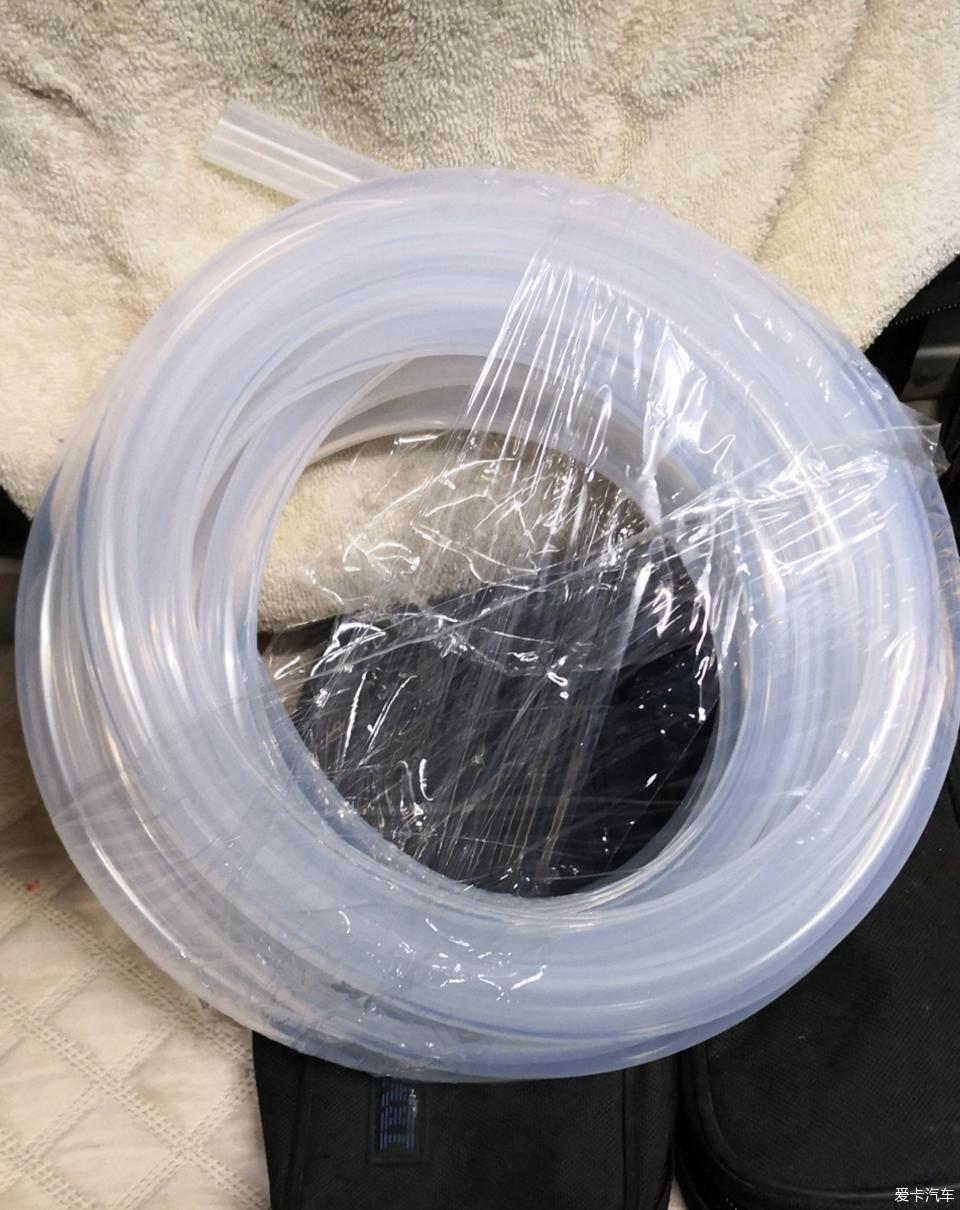

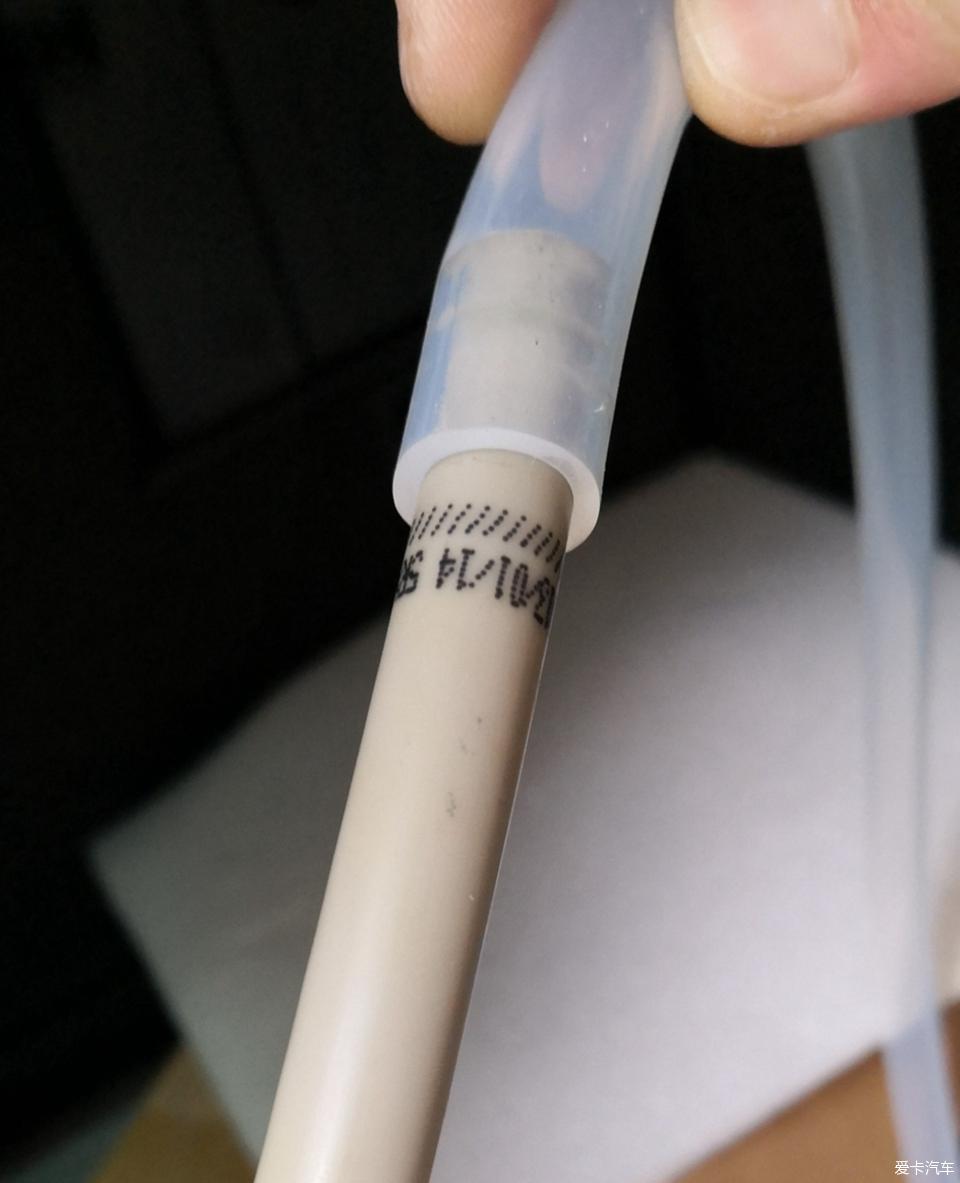

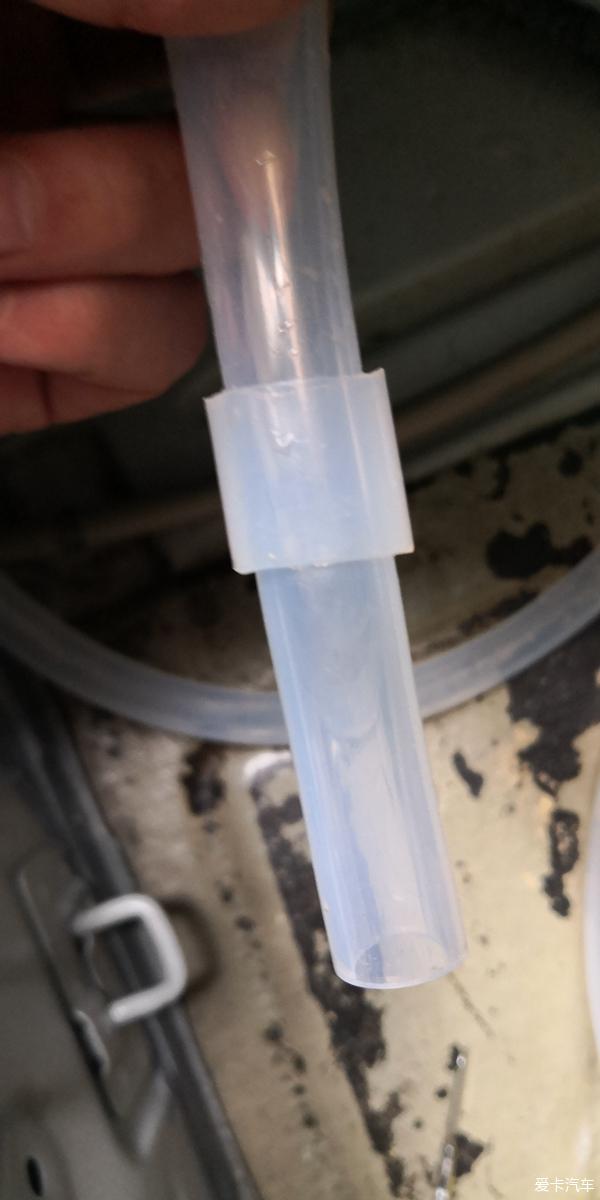

1.选的是12.16的食用硅胶管（无异味），硅胶管内径等于原管9.12的外径，流水量没问题了。
2.后排水管出水口处加长，杜绝发生缩短脱出积水的情况。
3.后排水管与钢板接触处用22.26的硅胶管套在外部堵缝隙，硅胶管摩擦力大，不会移位。
4.前排水管出水口，考虑前面迎风有水倒灌隐患，还是用原来的硅胶堵，剪去头，加大排水量。

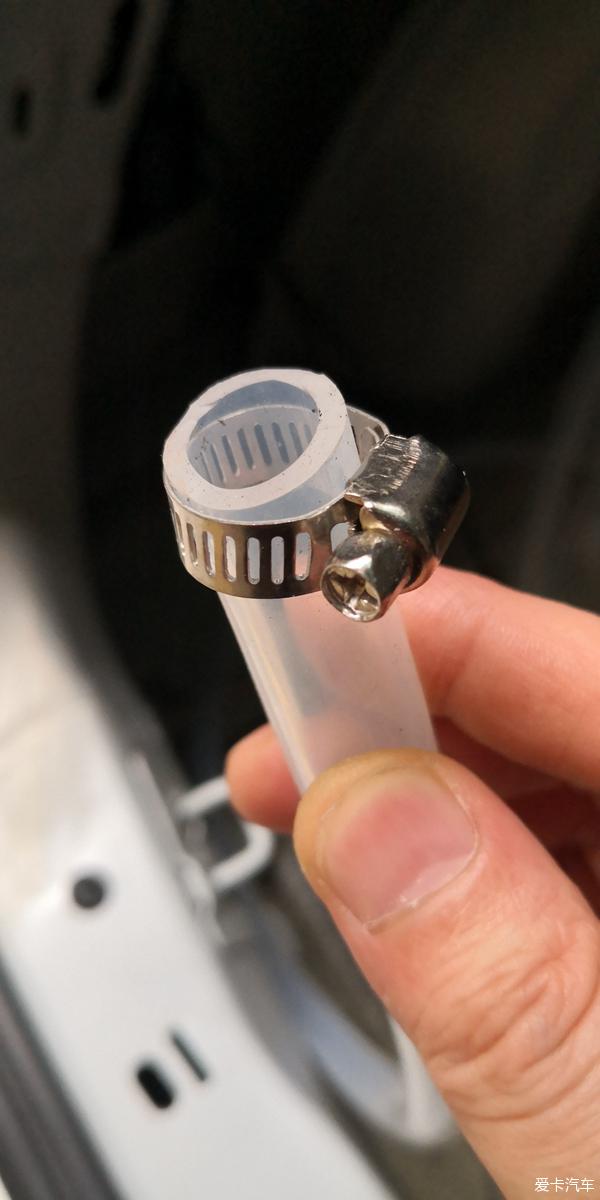

4.排水管进水口处用钢箍固定，牢若磐石啊！
堵塞的排水口
后排水管出口

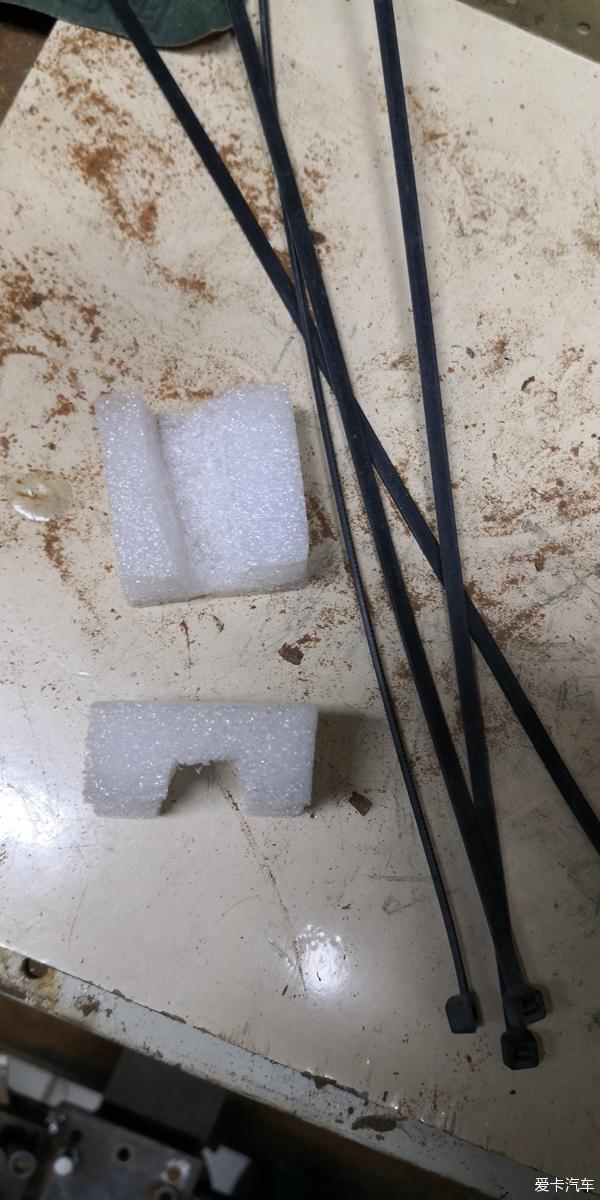

加防磨固定
后排水管出口上面的一个原车水管固定扣

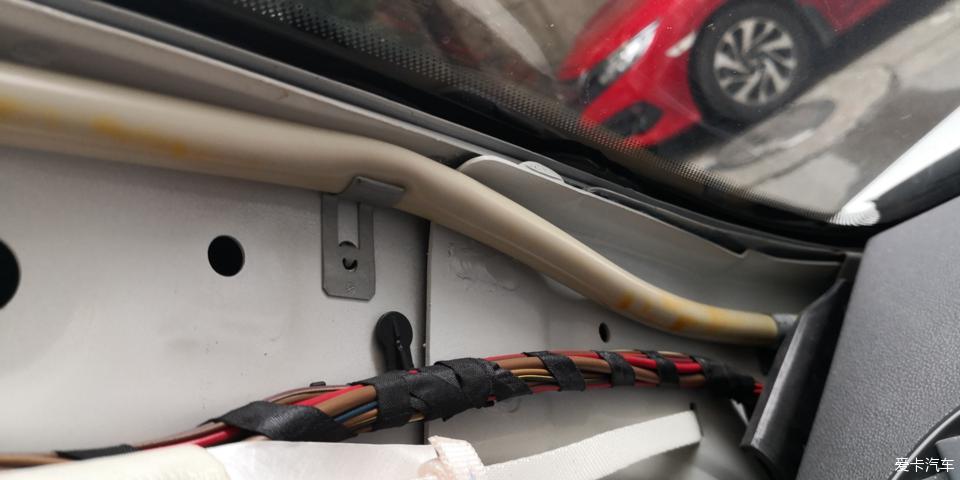

左前
这是上图前排水管黑色排水接头的示意图，防水渗入效果还是不错的，所以用它
左后

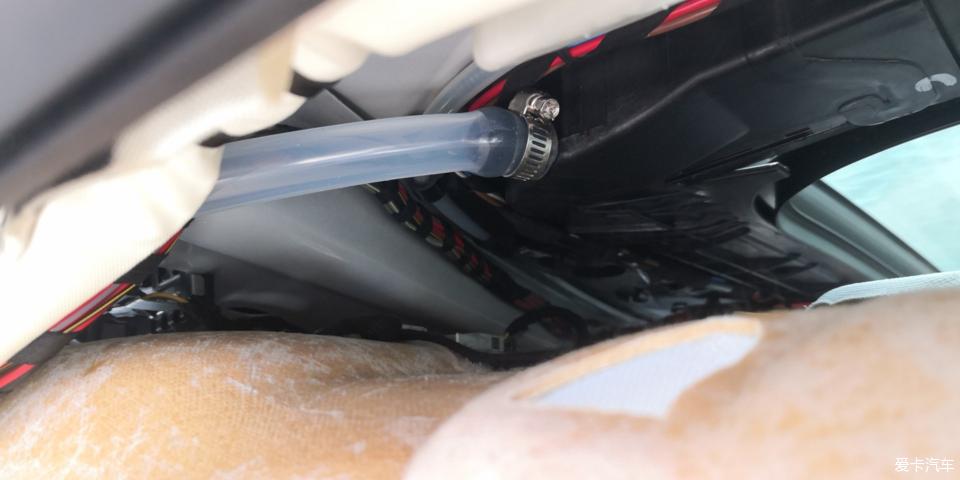

看下图卡箍右侧，白边旁的那圈黑边，都紧密的和天窗排水口塑料接触了，安装还要用水润滑才好套进去，严丝合缝啊！
右前
右后
顺手加了点隔音棉，据说可改善后排的“嗡嗡声”
后记1.解决加油口排水堵塞
原来的这个排水卡口太小，果断取下，用原水管直接接上，这样排水好多了

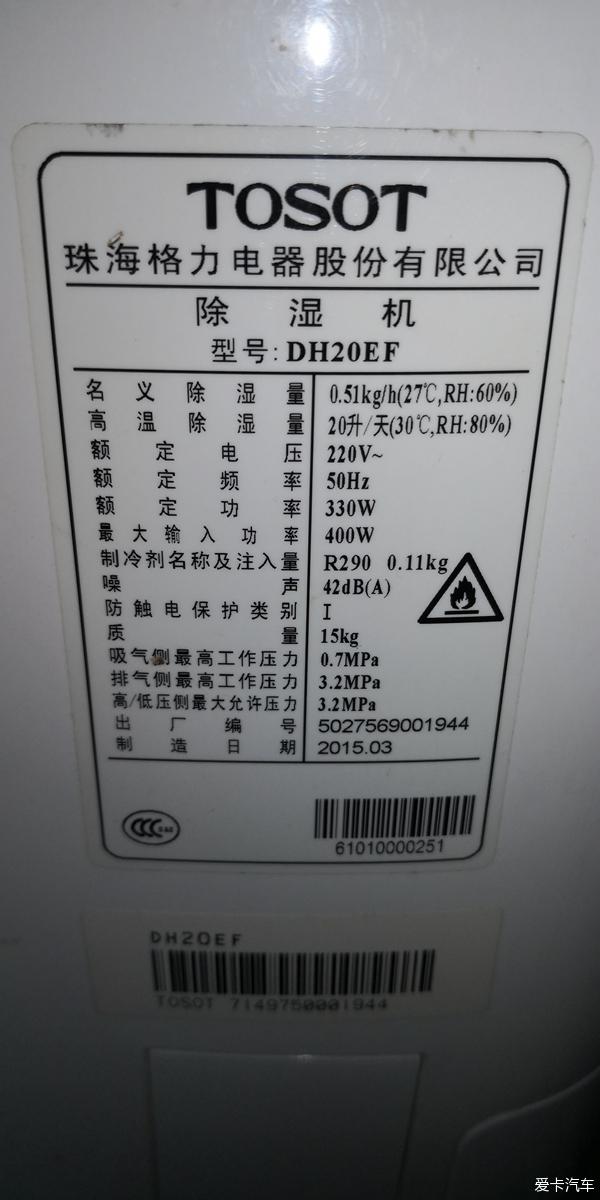

后记2.除湿器吸干后排积水区海绵，效果不错
拆了后排座椅和左边的轮罩饰板和迎宾饰板，把积水海绵掀出来。
原来两个凹处积水，除湿后干了
后记咨询：下图红色的是什么零件？好像连接到油箱？
自力更生，丰衣足食
回顾过程，因为很多部件是首次拆卸，来回看手册、看帖子，摸索着干，效率不高，第二次拆卸自我感觉效率可提高5倍。
相信遇到此类问题的车友，特别是没拆卸过的车友，看了那么多图后，会进一步坚定信心自己解决，呵呵。欢迎一起交流学习
另外借坛子里的话“老规矩，看帖要回帖，不能光看不喝彩啊，是吧。
拍图码字不易，请大家多多关照。”
[
