10款傲虎APPRADIO4 CARPLAY应用改装全过程

相关链接：
关于CARPLAY，欢迎感兴趣的TX参与讨论。
网页链接
海淘初体验，AMAZON购先锋APPRADIO4进行中。。。
网页链接
求助！APPRADIO4应用试水准备，机头接口转换问题。
网页链接

从前期关注，海淘，网上资料查询收集，收货，测试，装车等等，经过为期一个多月的时间，今天总算可以给各位关心此项改装的DX们一个交待了。

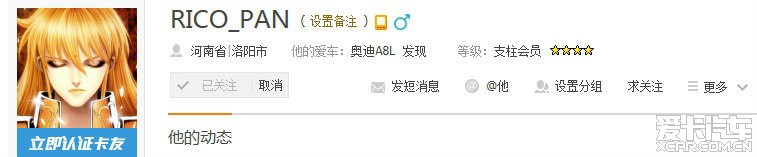

这里首先要特别鸣谢：卡友RICO_PAN
的热情相助，特地在网上查阅相关资料并发送给我，确保本次改装少走弯路，一次成功。

当然秉承“自己动手，其乐无穷”的一贯原则，本次改装所有工作均由本人独自完成，既要拆装，又要留下记录，工作量很大。总结五字真言—“累并快乐着”！

一、安装篇
X宝购入的台湾产银色拉丝面板，经与面板对比，基本无色差。

与新机头组合后与拆下的老机头在一旁静候（面板已下，拆卸轻车熟路，打开储物盒盖，抓住盒盖用力拉就下来了）。

工欲善其事，必先利其器。必备工具侍候（打印好的接线图拜RICO_PAN所赐）。

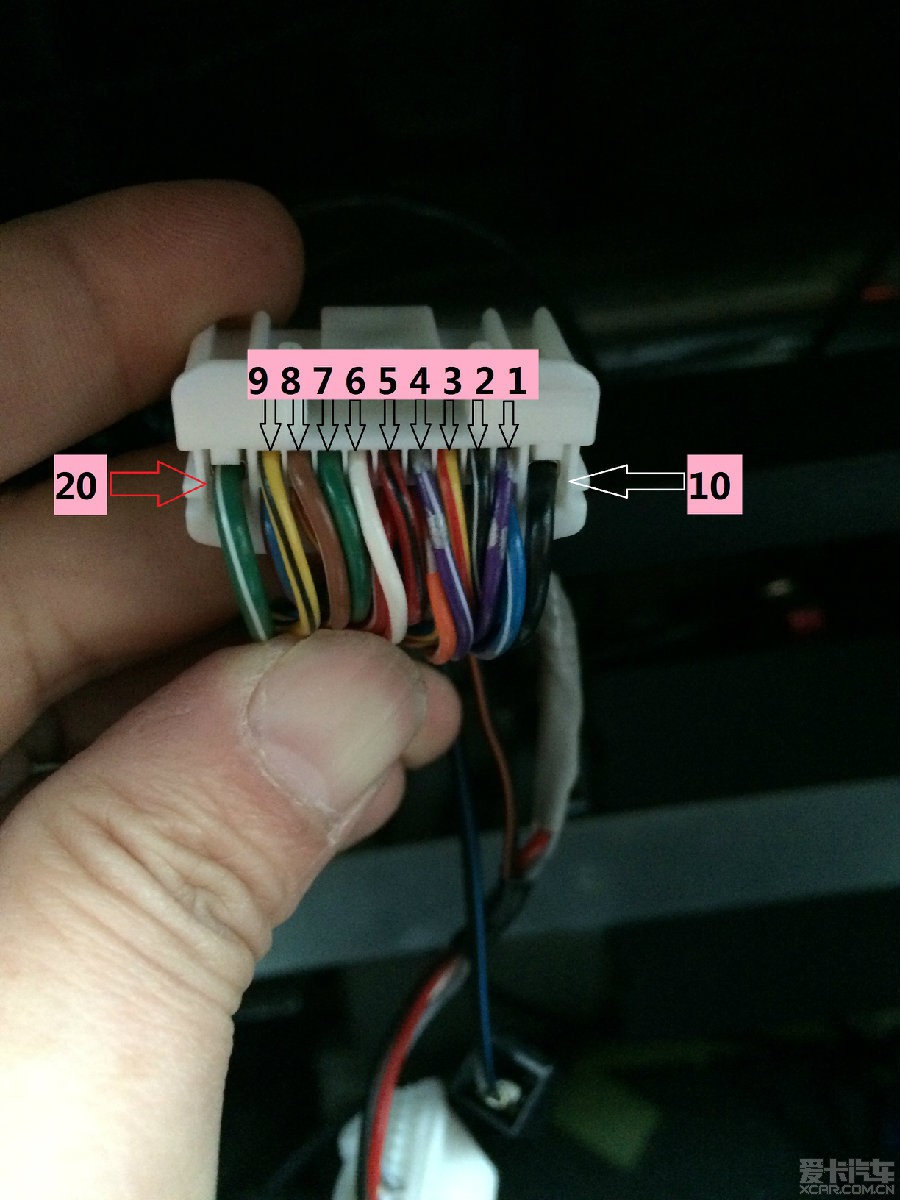

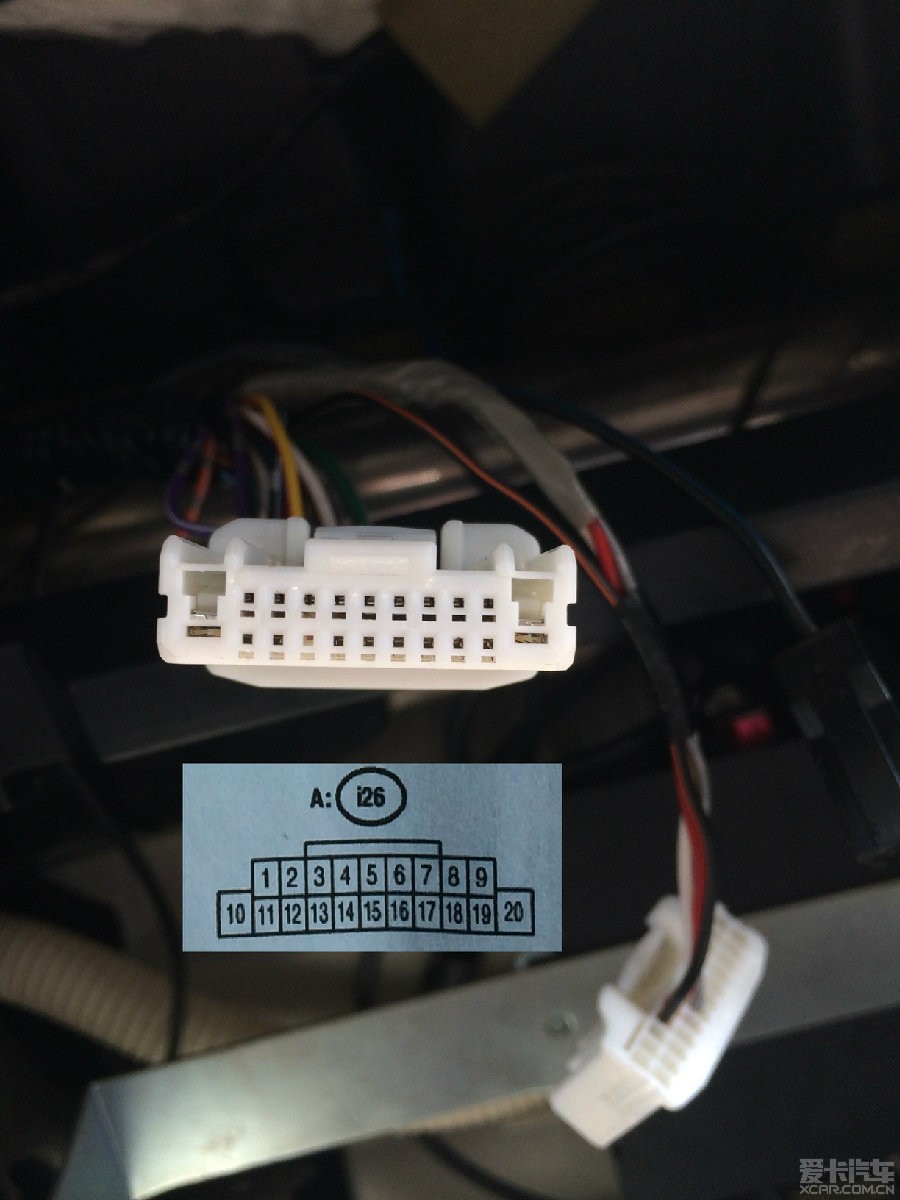

主要改动目标：喇叭电源接口（附对应针脚号）

针脚号	1	2	3	4	5	6	7	8	9	10
颜色	紫	黑白	红黄	紫白	红黑	白红	绿	棕白	黄黑	黑蓝
定义	照明	照明	ACC	方控	后左	后左	前左	前左	天线	地线
针脚号	11	12	13	14	15	16	17	18	19	20
颜色	蓝白	蓝	空	橙白	红白	蓝黄	白黑	红黄	蓝红	绿白
定义	*	CAN		方控	后右	后右	前右	前右	*	常电

“*”：未确定

之前准备无损转接，但买的转接线不适用，为保证不出问题，考虑再三还是破线转接（保留原接头，方便还原）。剥开原尾线的黑色护套后可看到前后左右四组喇叭线都有胶布圈绕，很方便识别。

耗时最长，也是最关键的地方。根据接线图一一对应，每根线用胶布圈好，胆大心细，慢工出细活。已全部接好的线的接头

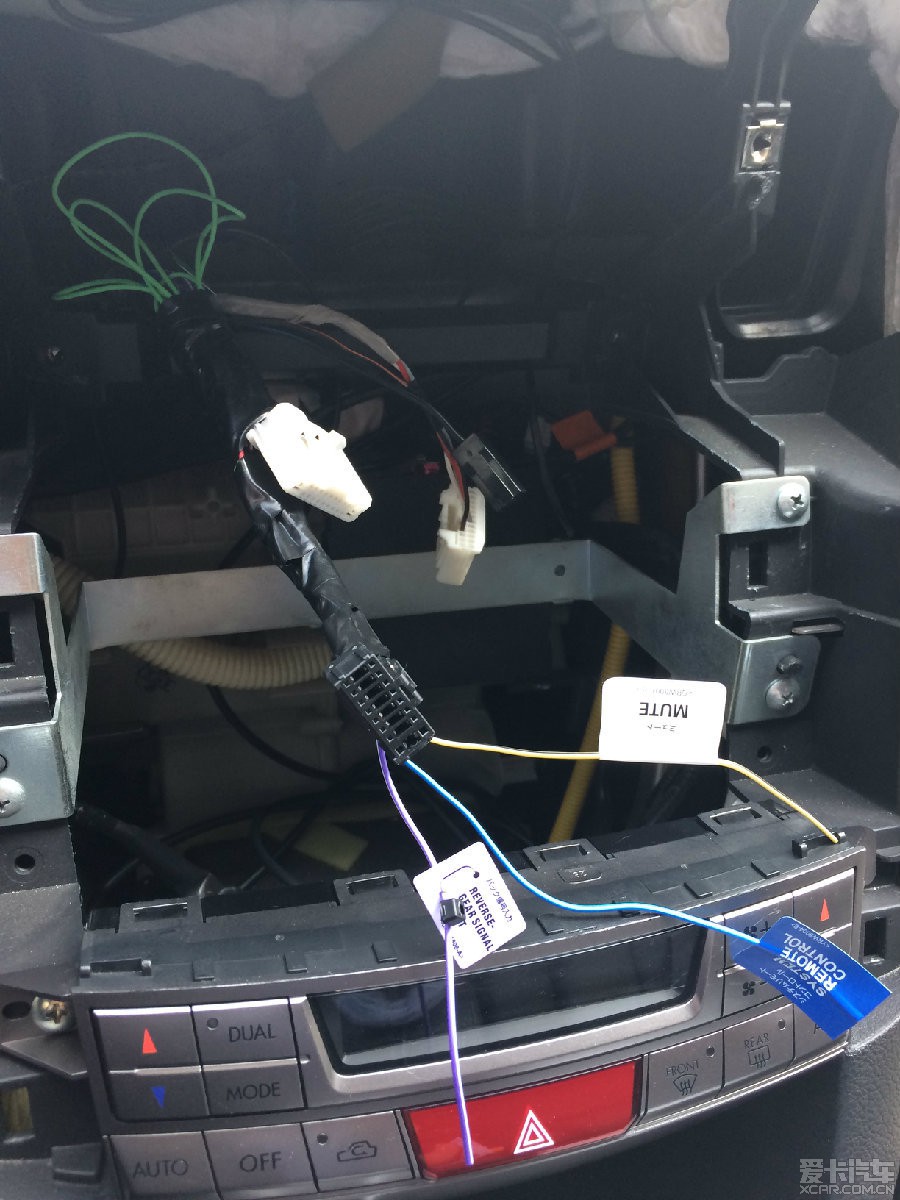

用胶布再次圈绕整理好的插头（三根线是目前暂时还无法适用的，先留在外面等待后续改装）。

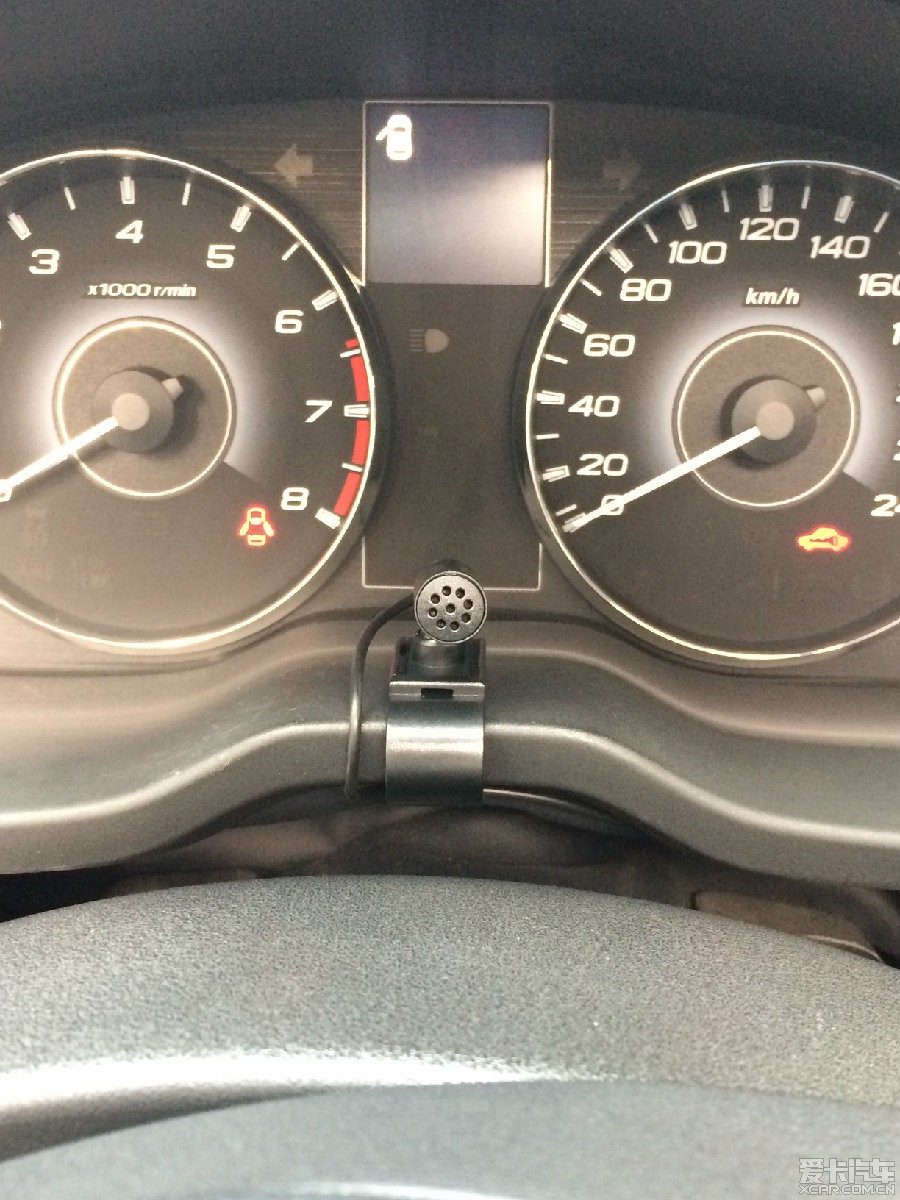

外接MIC位置

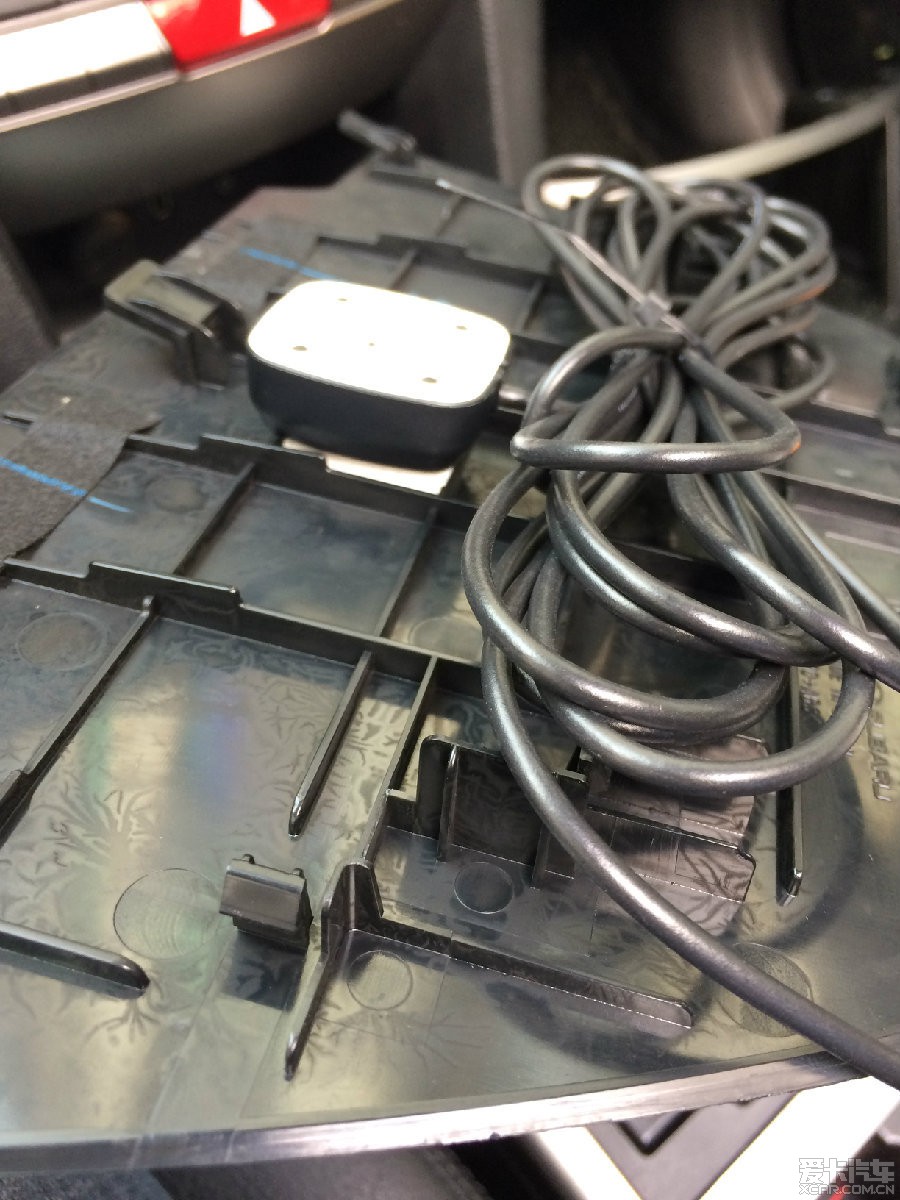

GPS天线安装位置，先考考各位眼力，能看出是哪个位置？

公布答案：中控台顶部盖板下方

接上尾插，打开电门上电测试，连上手机，成功！

复位，准备进入下一节。

[ 本帖最后由 qq586 于 2015-4-16 08:15 编辑 ]

我行我路

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

qq586

灰太虎

13.4W+
爱卡币
1517
帖子

加关注 发私信

白金元老

注册 2010-08-23 来自江苏省|苏州市

发表于 2015-04-04 07:22 IP属地：未知

2楼

二、试用篇

因为之前对APPRADIO及CARPALY应用完全空白，装车完成后，主要进入试用熟悉阶段，目标为下一步完善和改进。

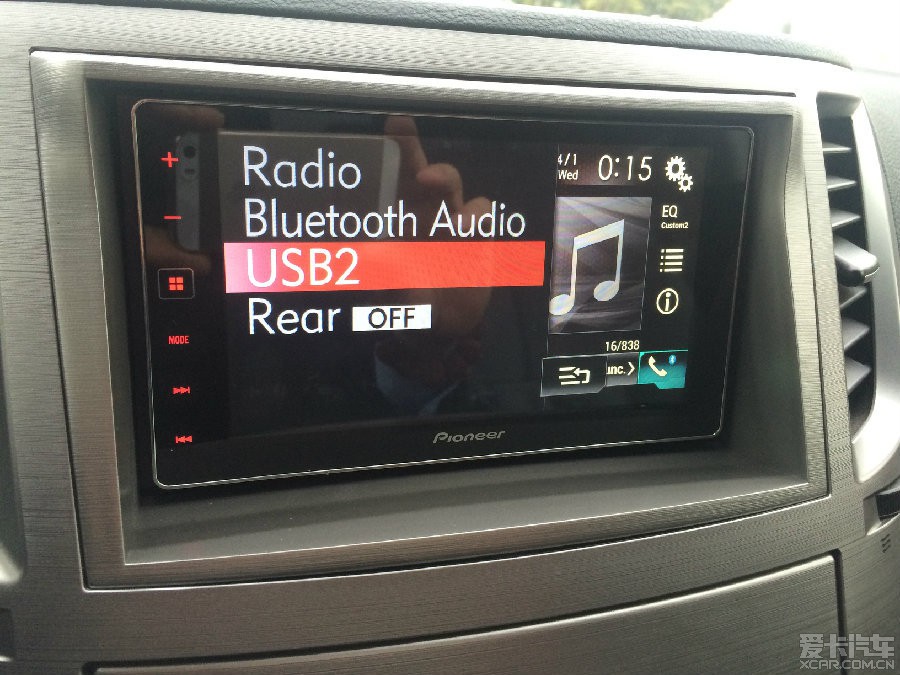

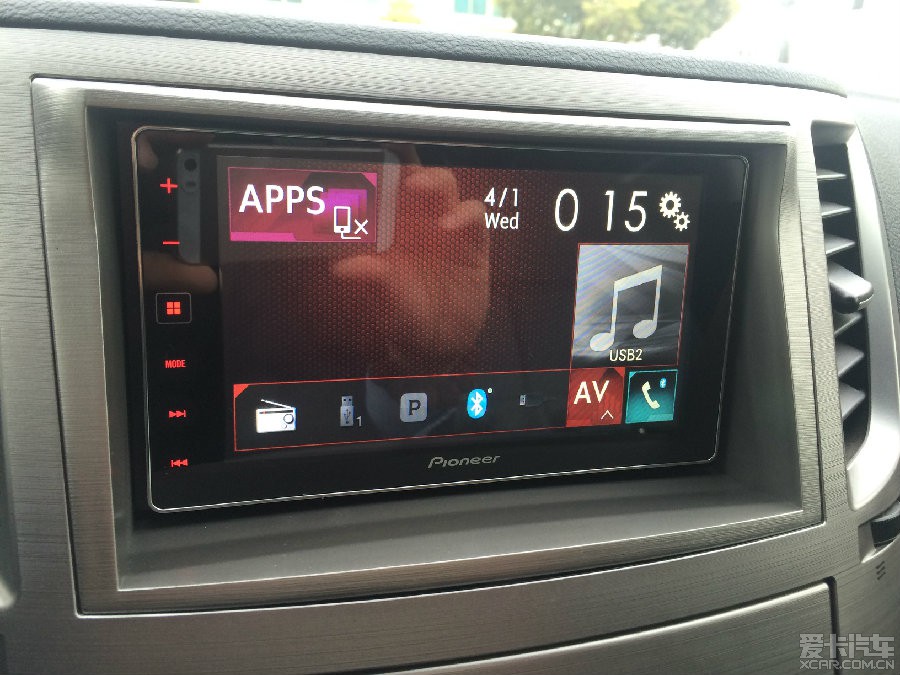

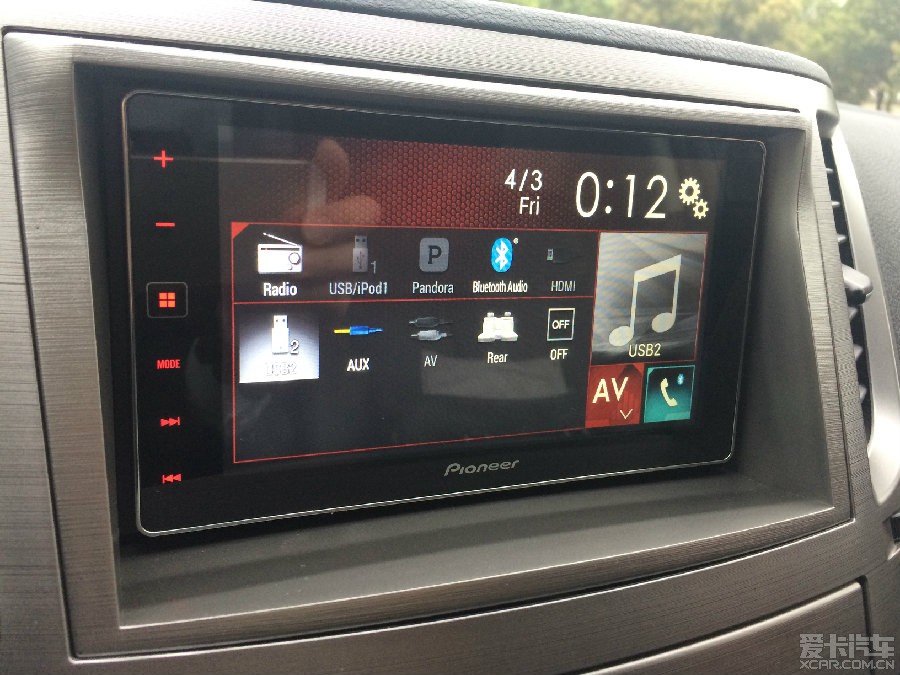

这是手机未通过USB连接时的界面，蓝牙已联上，可蓝牙播放手机内音乐，接听拨打电话。

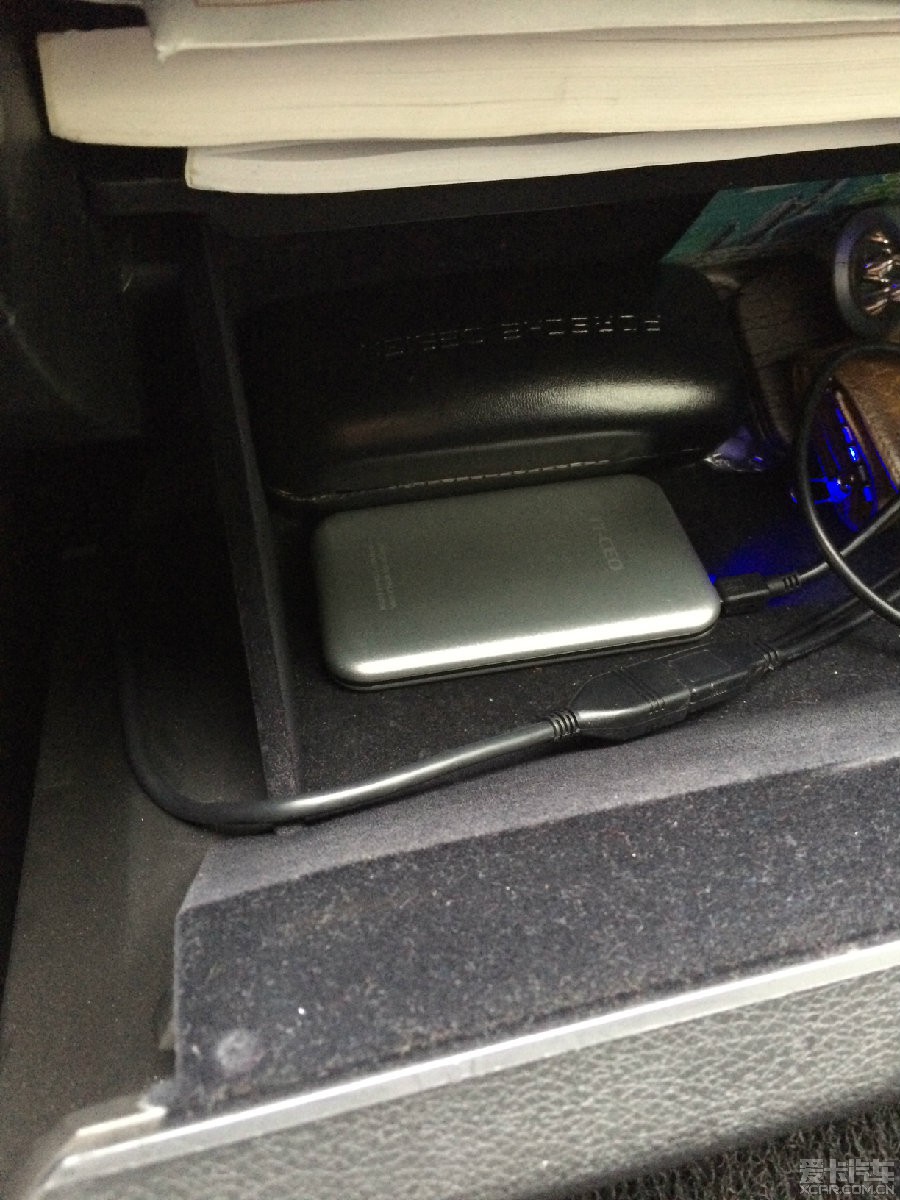

第二USB口通过附送线接至副驾位手套箱，连接移动硬盘，盘内有MP3及视频文件。

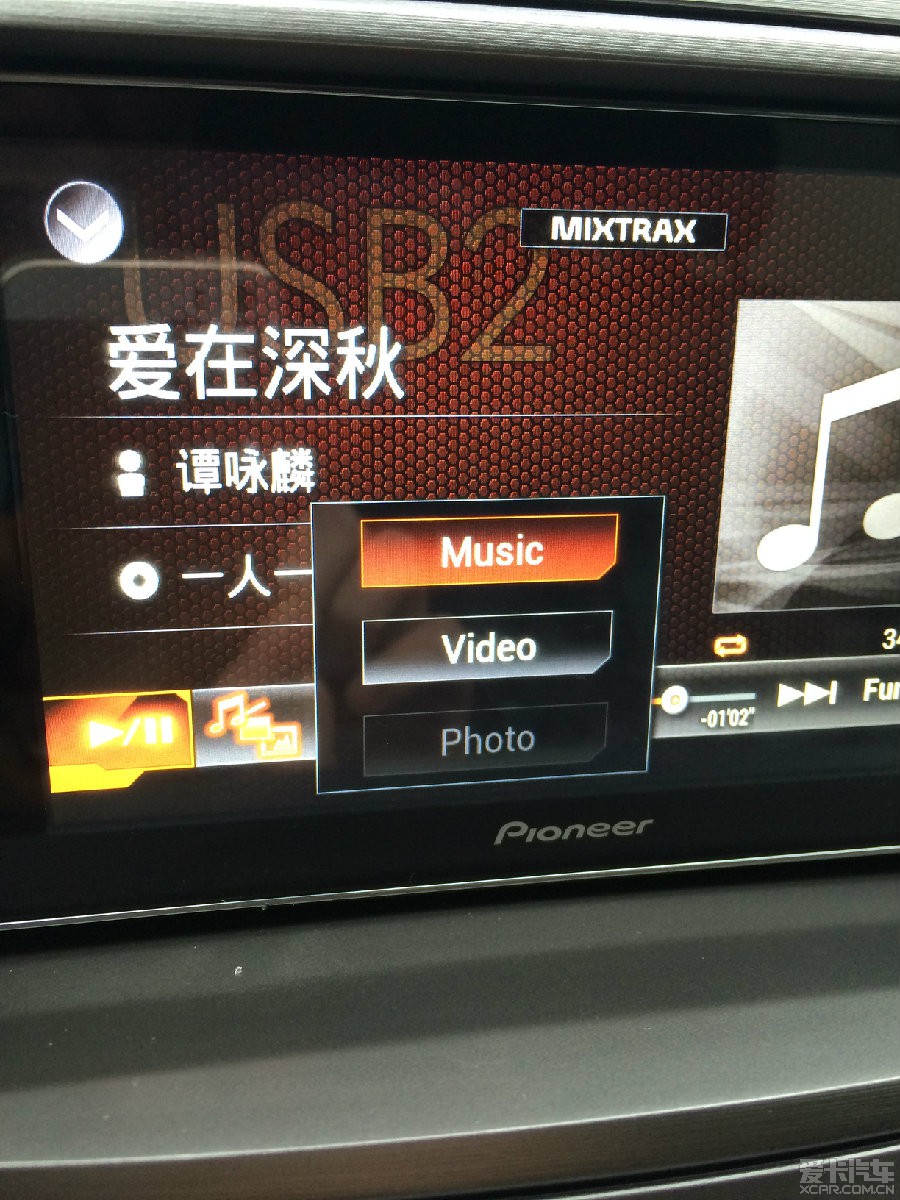

识别速度良好，会根据文件自动分类，需要事先分别选择进行播放。

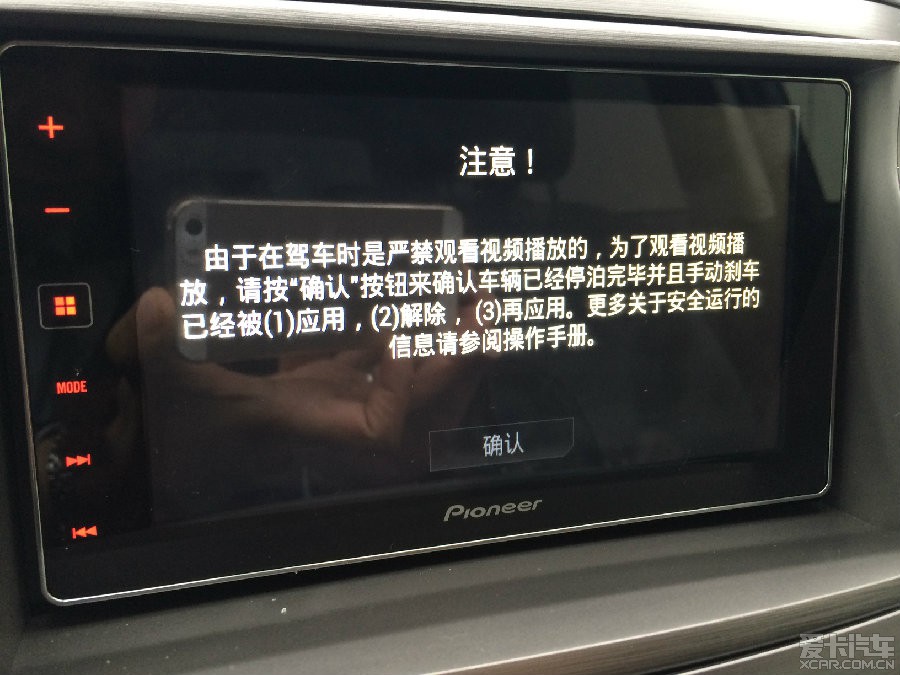

但在播放移动硬盘内视频时遇到问题，装车测试前把浅绿色驻车控制线接地后能看到视频（有警视内容，但确认后就行），装车后只能看到警视内容，无法确认（发灰）。

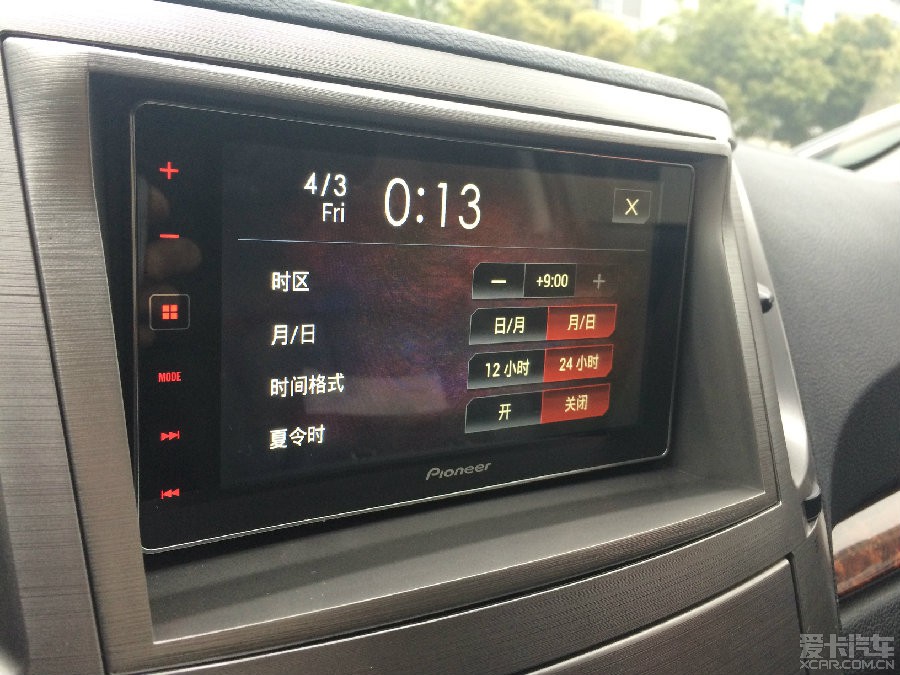

时间设置也有问题，无法调到当前时间。

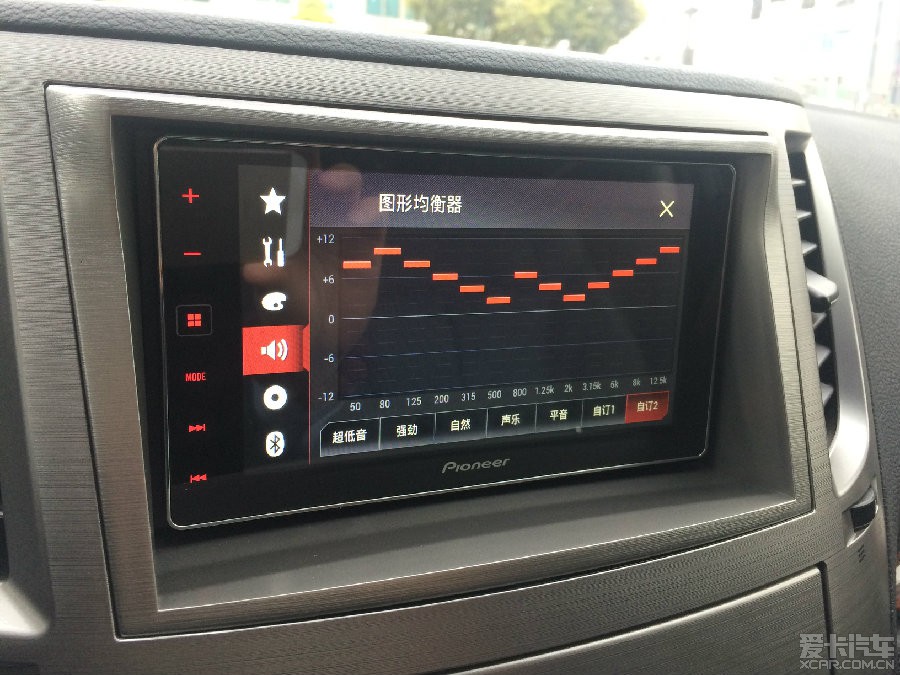

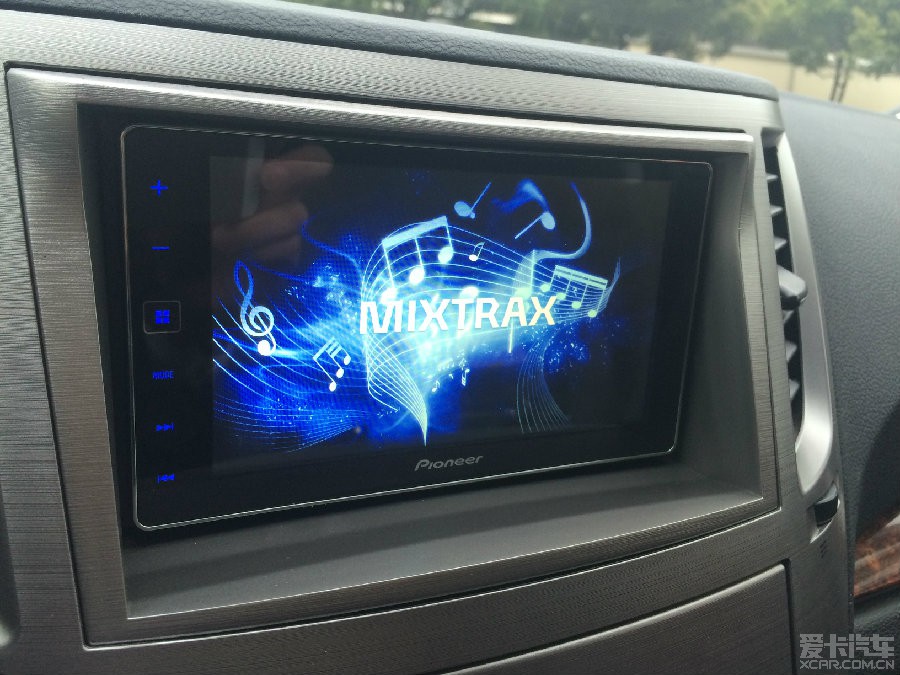

MIXTRAX功能及均衡器

手机连接选项，CARPLAY必需选USB连接。

连接后手机屏幕显示。

[ 本帖最后由 qq586 于 2015-4-14 16:20 编辑 ]

我行我路

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

qq586

灰太虎

13.4W+
爱卡币
1517
帖子

加关注 发私信

白金元老

注册 2010-08-23 来自江苏省|苏州市

发表于 2015-04-04 07:23 IP属地：未知

3楼

三、改进篇

针对前期试用阶段情况，目前改进主要目标，一是解决方控，二是视频播放，三是收音信号放大等问题。

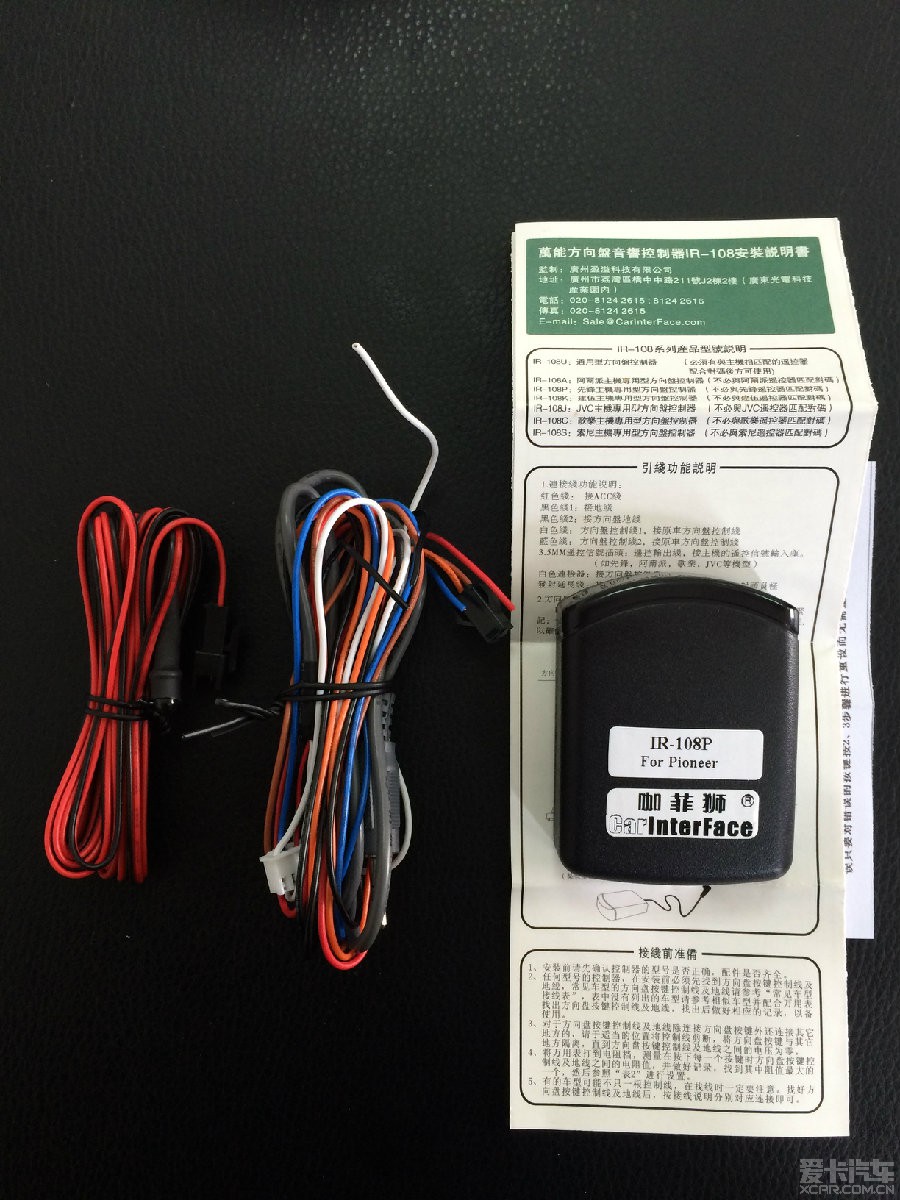

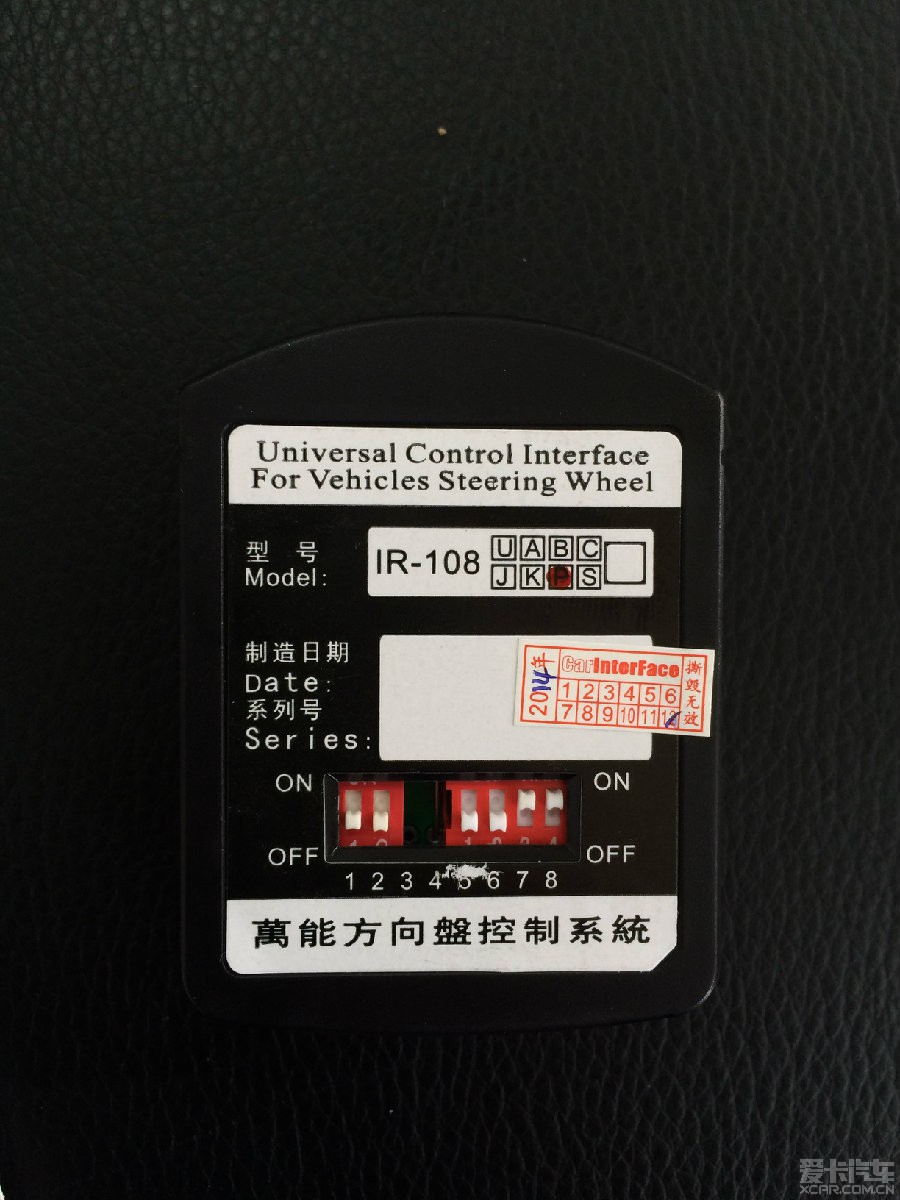

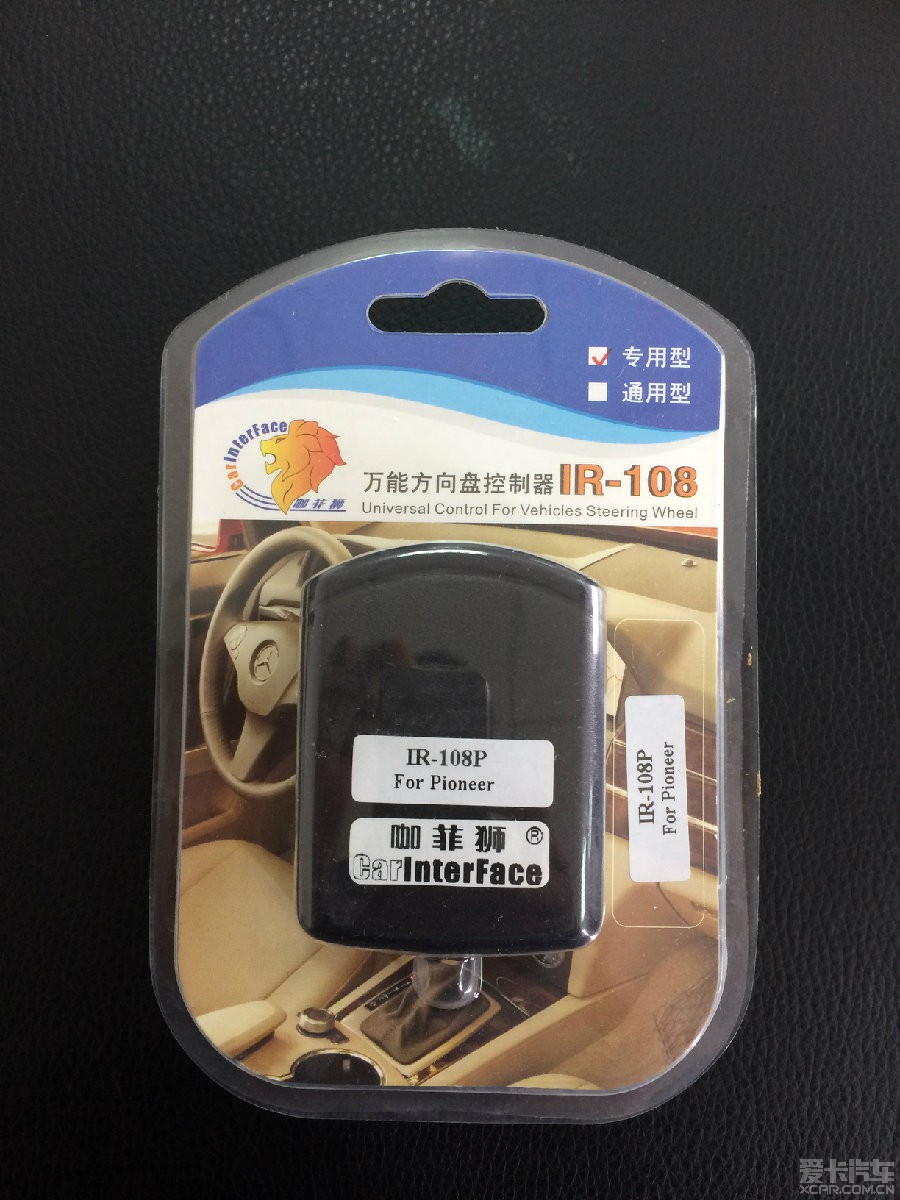

首先方控，经过多次咨询，确定从国内X宝购入了以下产品，目前通过测试，已能正常使用（过程比较复杂，这里暂且不表）

二是视频播放无画面问题，试用中发现，不是简单把浅绿线短接地就能解决问题，还是要通过外接专用配件，在万能X宝搜索了一下，发现代购真TM黑，

，还是只能通过海淘解决（购入下图配件），建议以后如有DX要海淘可以与机头一起采购。安装接线方法：黑线接地，蓝线接REOMTE CONTROL蓝白线，绿线接浅绿线。

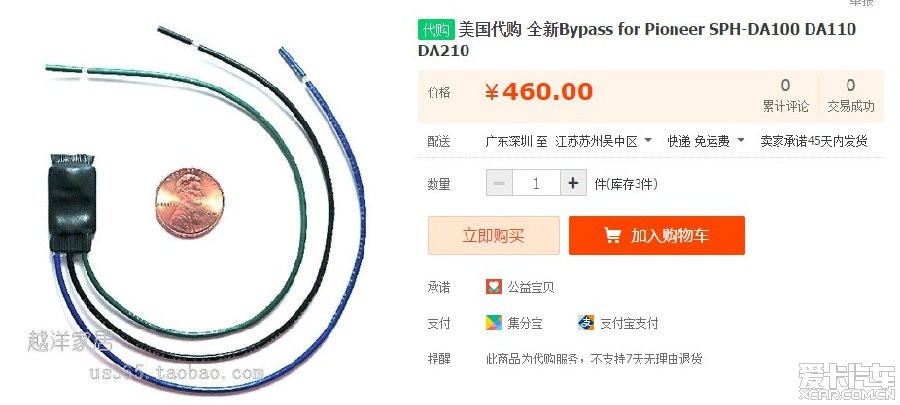

X宝海外代购：

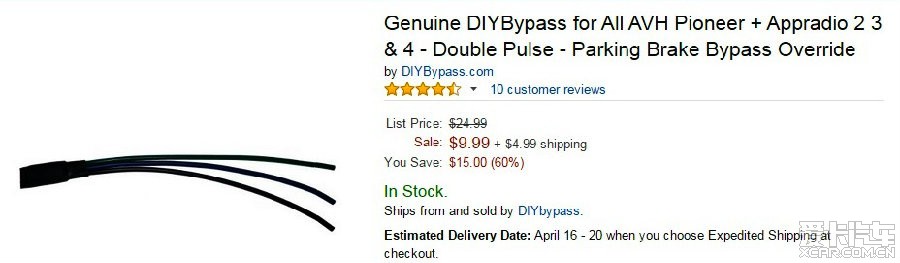

AMAZON上价格：

久违的图像，想说见你真不容易

：

三是收音机问题，目前解决的是信号放大问题，把之前预留未接的REMOTE CONTROL（蓝白线）连接原尾插9号线（黄黑线）就能圆满解决。但收音频率只能FM逢单，AM逢双的问题还是暂时无法解决，估计只能等以后最新的固件更新了。

开机画面自选LOGO

四、总结篇：

经历了一个半月的折腾，基本达成预期目标，一切还算比较顺利，总结一下。

1、费用

Pioneer Appradio4机头+Bypass配件：$453.93约折￥2815左右；

银色拉丝面框：￥125；

专用方向盘控制器：￥273；

关税：￥542；
海淘运费：￥200左右

合计：￥3955

2、感受

四千大洋的价格应该不算便宜（如海淘转运路线选好关税还是能省的），但能尝试并体验最新科技也算值了。

全程自力更生并能成功也很欣慰，当然也要感谢各位DX的支持与关心，尤其是“RICO_PAN”和“弯路之王”。

后续如有弟兄有志与此也欢迎私信交流，一定知无不言。

最后，版主要射就尽快吧，不好意思，让您等久了

[ 本帖最后由 qq586 于 2015-4-15 14:32 编辑 ]

我行我路

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-04-06 15:53 IP属地：未知 4楼努力吧
	我行我路 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

qq586

灰太虎

13.4W+
爱卡币
1517
帖子

加关注 发私信

白金元老

注册 2010-08-23 来自江苏省|苏州市

发表于 2015-04-07 13:22 IP属地：未知

5楼

引用弯路之王于 15-04-07 10:02 发表的回复

那三根线：
1、蓝色标签（system remote control）一是连接到功放给功放触发随动的信号线，二就是要链接到原车的收音接收天线放大器给他/它供电或电动升降天线供电，SUBARU的收音天线是印刷在侧窗上的，也就是带有天线放大器的，如果不接，收音的信号很弱的，这个原车有放大器信号线，对接就好了；如果还有功放的，就一并接上就可以！
2、（mute）是给信号到车上带有静音功能的附属设备，如装...

谢谢指点！
收音方面确实有点问题，一是2KH问题，目前只能收听单数频道，不知能否更改设置；二是没接天线增益放大，信号弱了不少，准备改进。

我行我路

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	发表于 2015-04-09 17:03 IP属地：未知 6楼因近期工作较忙，一直没有时间完善并提供最新变动情况，各位见谅！回复17楼：我是利用原来已加装USB口的，如果新装的话可以从中控点烟器上方有个小孔引出，正好不影响美观。
	我行我路 [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-04-10 20:25 IP属地：未知 7楼引用 YGPHOME 于 2015-04-10 11:36:43 发表的回复方向盘上的按键可以用不？目前还不行，请关注改进篇
	我行我路 [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-04-10 20:27 IP属地：未知 8楼引用 YGPHOME 于 2015-04-10 11:50:14 发表的回复音质如何也说一说与原车音响相比差不多，但少了SRS功能，低音稍逊色些。
	我行我路 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-04-11 18:46 IP属地：未知 9楼引用 YGPHOME 于 2015-04-11 18:28:27 发表的回复有内置导航还是用手机上的导航？无内置导航，用手机上的默认地图(好像是高德吧)。
	我行我路 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-04-11 22:12 IP属地：未知 10楼引用却尘于 2015-04-11 21:45:07 发表的回复发完没，发完我好设精多谢却版关注，估计还要十天半月才能圆满
