求助！APPRADIO4应用试水准备，机头接口转换问题。

话说海淘的CARPLAY机头已在路上，为能顺利完成改装，准备工作必须开始。主要头疼问题是机头接口的转换工作，在此向各位求助，希望大家有知道的能尽量多提供相关数据。
先参见先锋机头后部接口图片：

再看一下10款机头接口及天线接口：

  1、红色圈注的天线接口明显不同，先锋机头为圆形，原机头天线为方形接插口；
  2、黄色和绿色圈注的分别对应的应该是电源、喇叭和AUX输入接口；
  3、白色圈注的黑色接口暂不明（估计是方向盘控制及静音）。
  在此肯请各位有过机头音响改装经验的DX帮忙，补充确认图示接口功能，如有现成接口转换购置渠道或者有接口具体对应接线数据的请提供一下。谢谢！

[ 本帖最后由 qq586 于 2015-3-10 12:08 编辑 ]

我行我路

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	发表于 2015-03-11 11:33 IP属地：未知 2楼没有DX能献计献策吗？起码帮顶下，帖子不能沉啊
	我行我路 [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	发表于 2015-03-13 10:53 IP属地：未知 3楼在X宝上找到一款适用嗽叭和天线转换尾线：阿尔派转尼桑日产骐达车载改装免剪无损线，但AUX估计只能自己动手改了。上图。。。。。
	我行我路 [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	发表于 2015-03-17 14:53 IP属地：未知 4楼 GPS天线等配件包含在机头里面，应该不用单独购买
	我行我路 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

qq586

灰太虎

13.4W+
爱卡币
1517
帖子

加关注 发私信

白金元老

注册 2010-08-23 来自江苏省|苏州市

发表于 2015-03-19 09:19 IP属地：未知

5楼

引用弯路之王于 15-03-19 09:14 发表的回复

是的，机子接线很简单，把电源线那些对接到车子上相应的线就是了。GPS天线是随机的，布好线直接插到机子上就ok!

感谢参与！总算有个前人了

能否再详细介绍一下过程、车型、机头型号、转接尾线等之类的，有图片是更好了，不胜感激！

我行我路

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

qq586

灰太虎

13.4W+
爱卡币
1517
帖子

加关注 发私信

白金元老

注册 2010-08-23 来自江苏省|苏州市

发表于 2015-03-20 08:30 IP属地：未知

6楼

引用 RICO_PAN 于 15-03-19 19:30 发表的回复

搜遍全网,不见11款傲虎松下六碟CD尾线针脚定义.但是个人感觉楼主图片白框内不是方向盘控制接口, 方向盘控制接口应该在AUX接口内的某几个针脚.

多谢助力！为确保改装成功，尽量让方向盘功能发挥作用，也在一直寻找机头各尾线插口针脚定义。

我行我路

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

qq586

灰太虎

13.4W+
爱卡币
1517
帖子

加关注 发私信

白金元老

注册 2010-08-23 来自江苏省|苏州市

来自爱卡iPhone版发表于 2015-03-21 17:07 IP属地：未知

7楼

引用 ordiple 于 2015-03-21 13:04:40 发表的回复

请问一下，原机AUX口（大约就是你的两图中先后绿色标出的母公两口）那个宽口的插槽据你观察仅仅是AUX吗？有没有夹杂着其他信号线？
因为我的短期目标本来一直想把AUX输入口从扶手箱的位置移到中控这里，如果那 ...

单独把AUX转移方便的，不用考虑机头处接线，只要把中间手套箱内原接口转移到中控就可以了。

我行我路

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	发表于 2015-03-22 21:02 IP属地：未知 8楼引用 ordiple 于 15-03-21 20:36 发表的回复哦也对这个思路我应该研究一下之前没想过扶手箱结构好不好拆开本来打算机头后面重新接一根AUX的线到方便的位置参考：网页链接
	我行我路 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

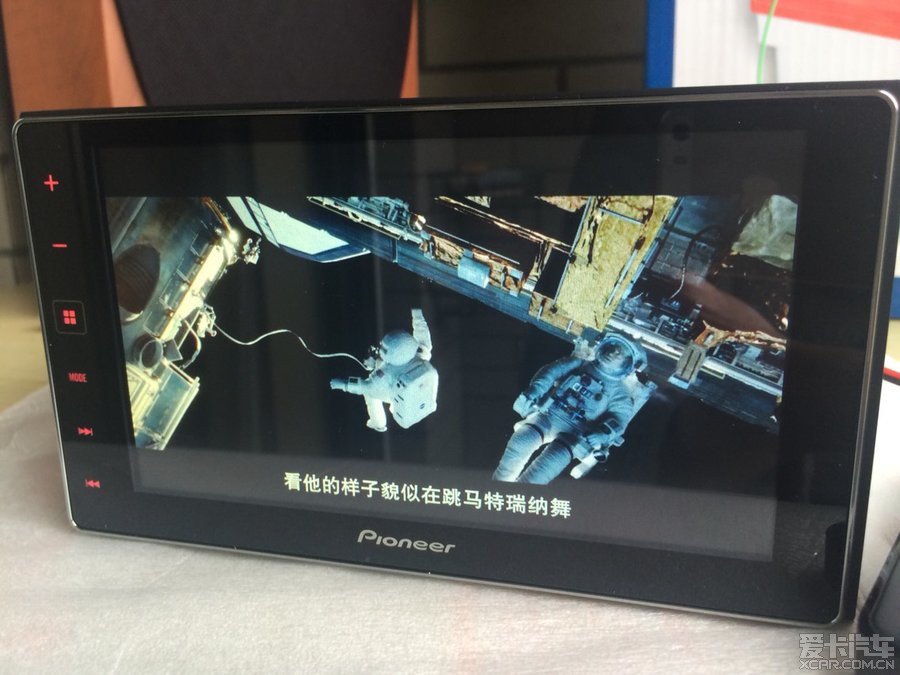

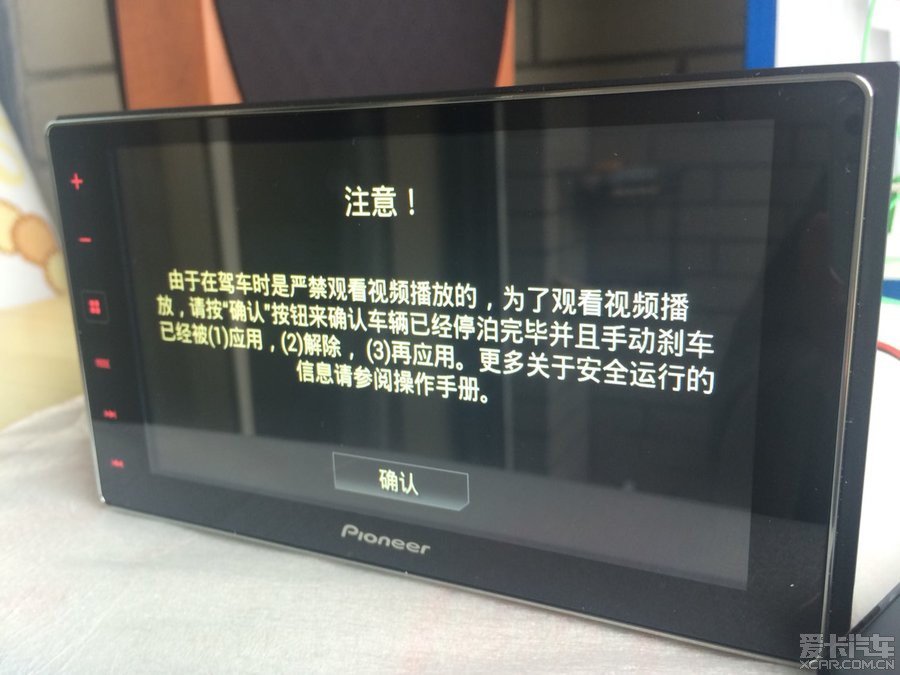

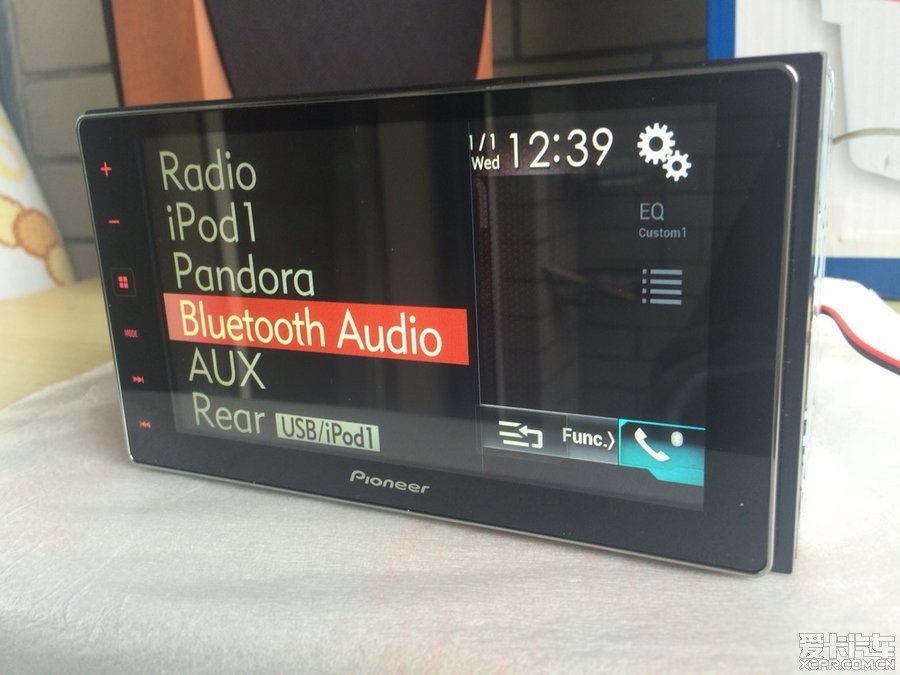

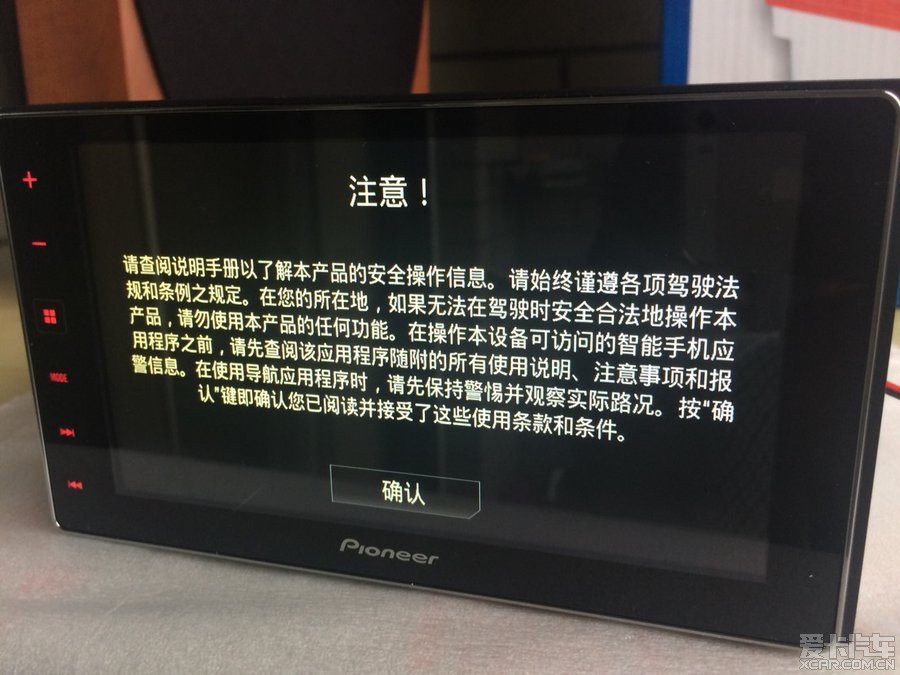

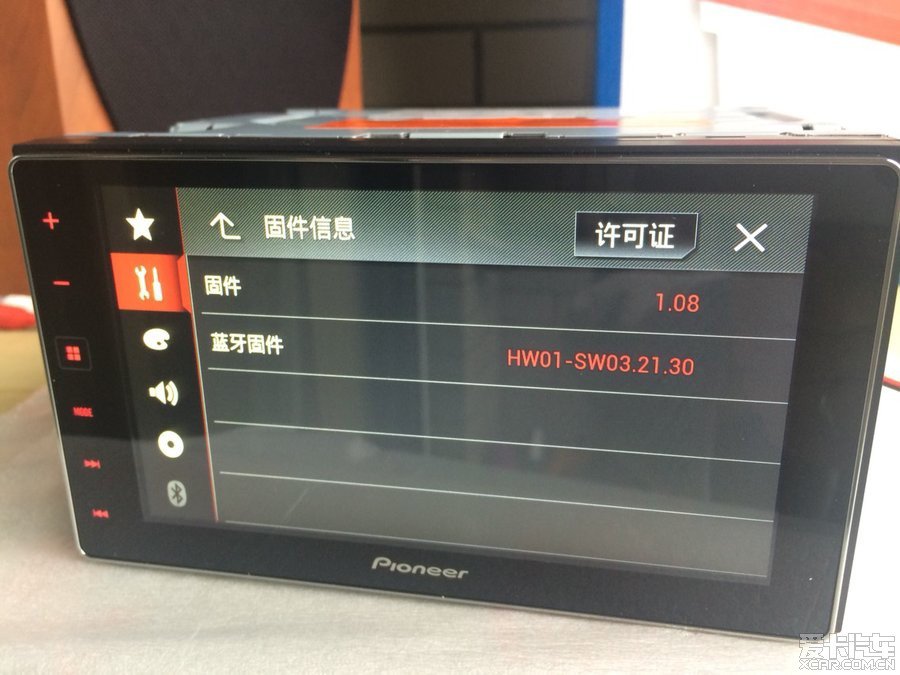

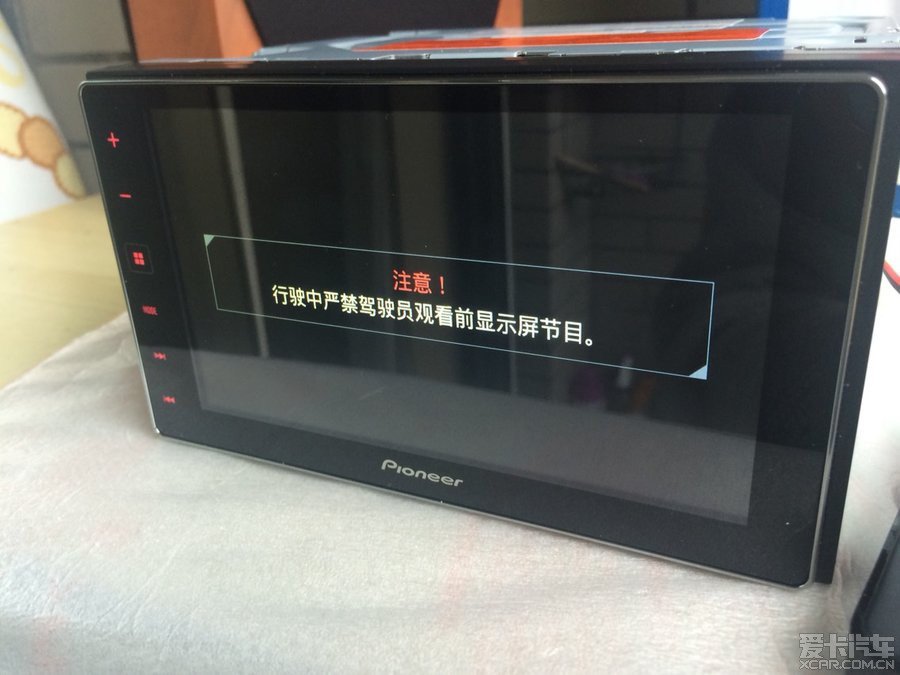

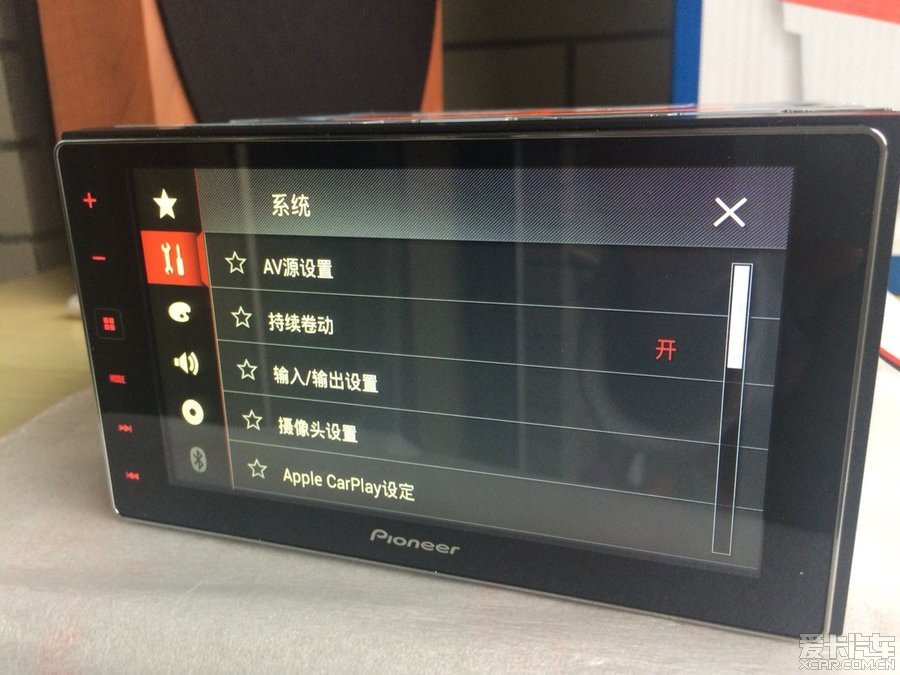

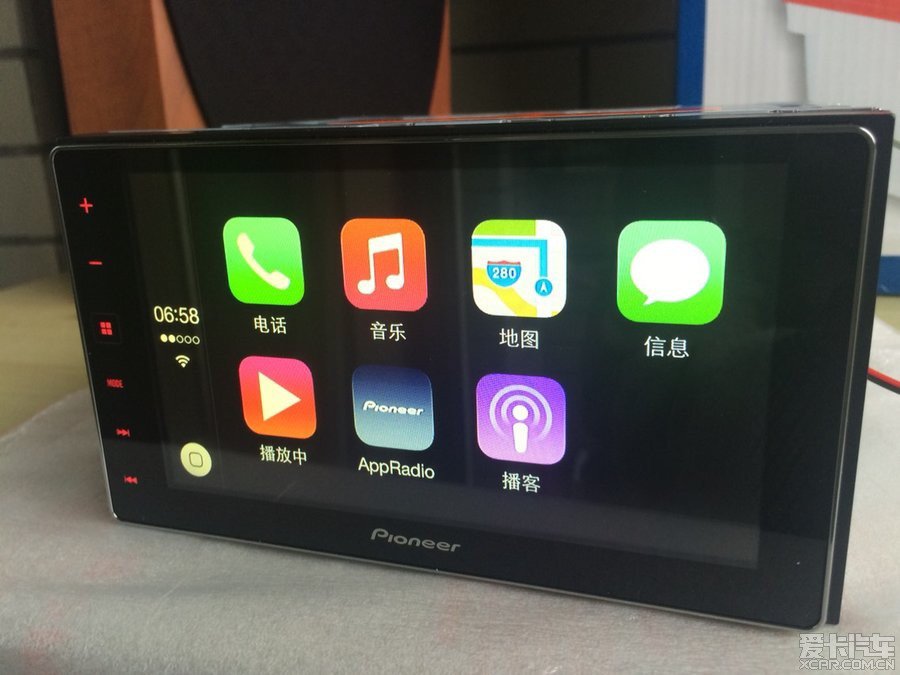

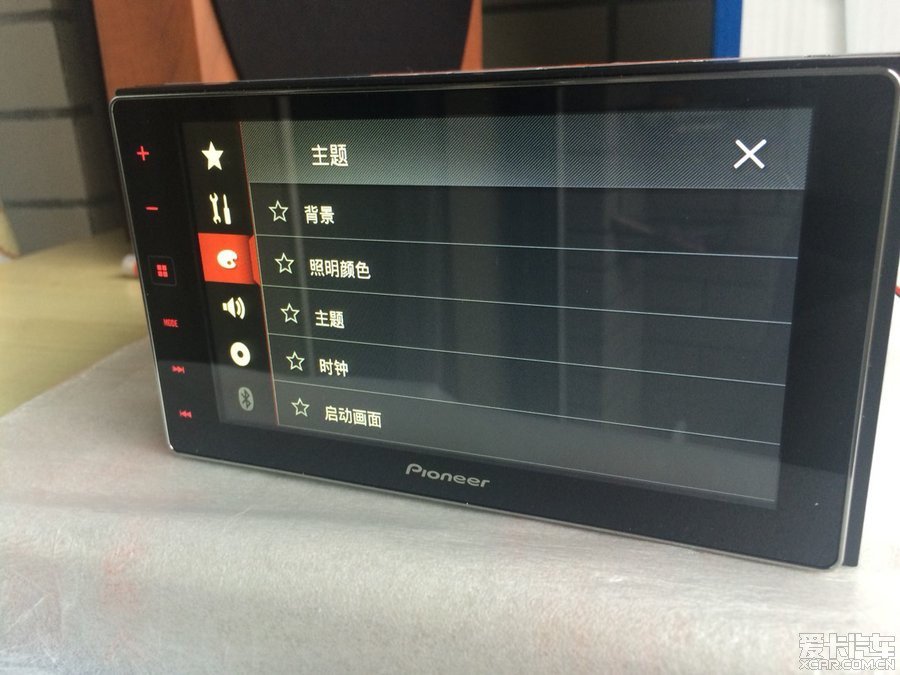

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-03-29 11:15 IP属地：未知 9楼测试中
	我行我路 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

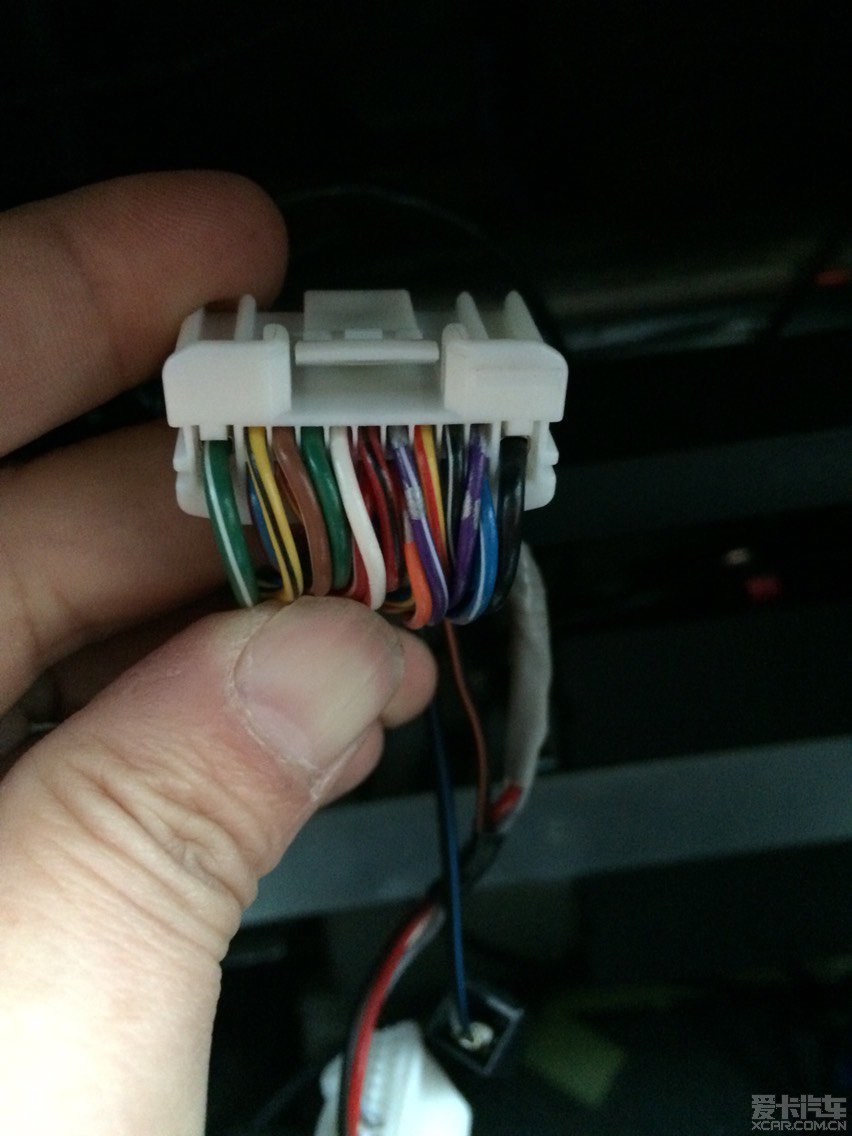

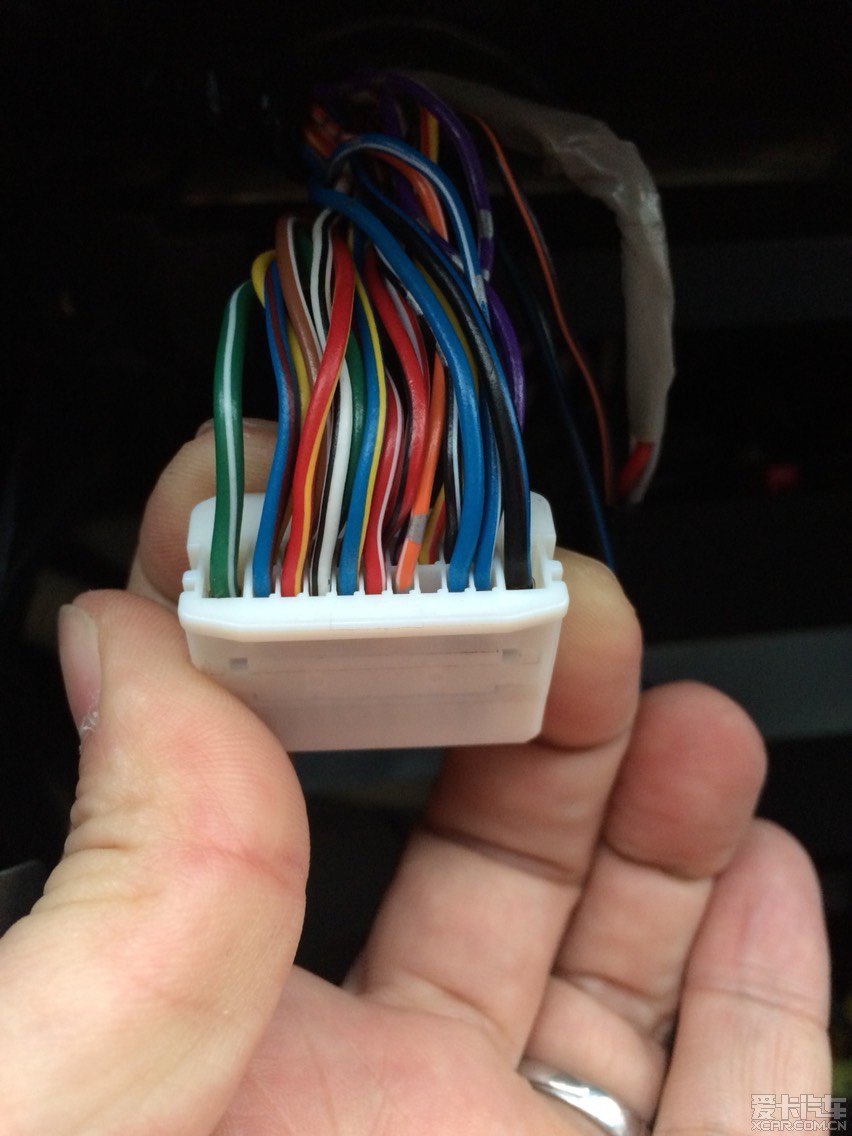

qq586 灰太虎 13.4W+ 爱卡币 1517 帖子加关注发私信白金元老注册 2010-08-23 来自江苏省\|苏州市	来自爱卡iPhone版发表于 2015-03-30 07:34 IP属地：未知 10楼问题来了，对照各位DX提供的资料和原尾线，还是有差异，如3脚(白棕)应该是acc，但用万用表量下来无论钥匙在哪个档均无电压，故不敢轻易接线，在线求助!
