来自爱卡Android版发表于 2019-10-09 13:19 IP属地：未知

现在再说一下左后玻璃，这玻璃已经有大半年没能动了，后排也基本不坐人，这次一并解决。
好吧，按顺序：
先用胶纸挂住了玻璃
然后摸索着拆了升降机
测试升降机是好的
测试插头电源正常
有点奇怪了～
先清理泥槽吧
顶住玻璃，撕了胶纸，放手……我放手……我……
搞笑了，玻璃居然稳稳的卡在泥槽里，不会掉下来～～～～

结果肯定是泥槽里的污垢卡住了玻璃，费力才把玻璃拉下来的

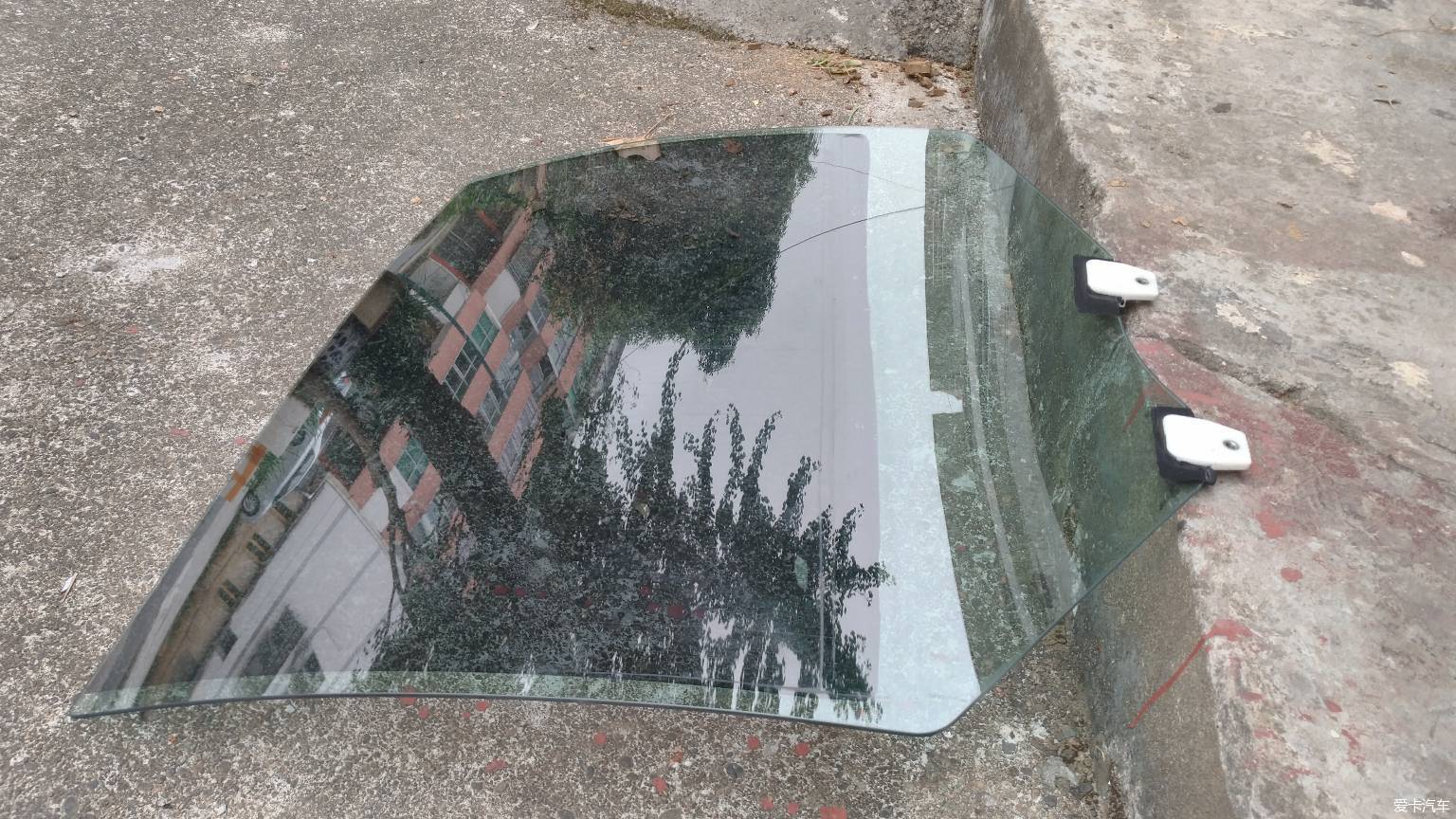

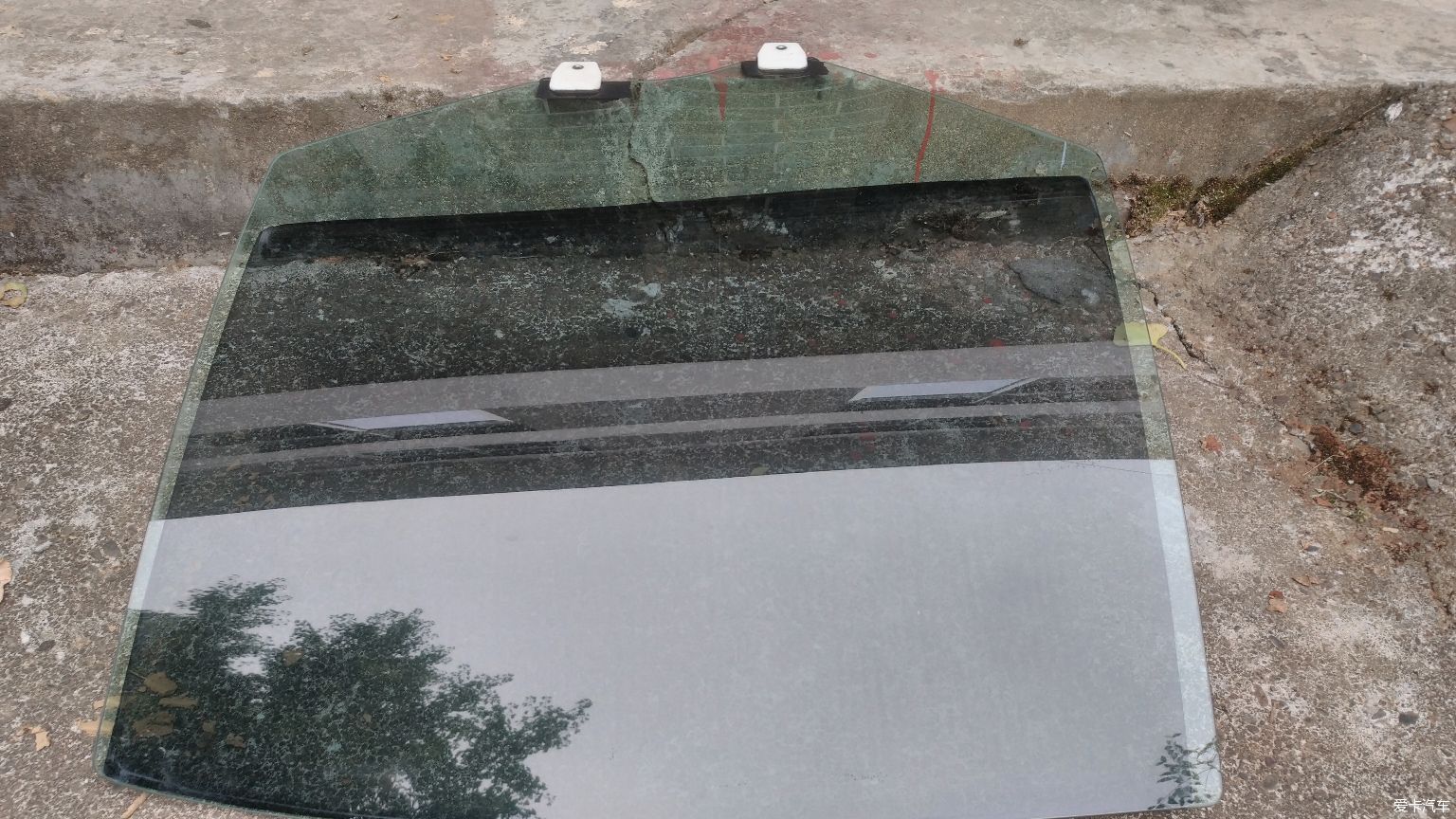

清洗后的玻璃好亮堂啊，只是刚取下来的时候两边和下面全部结满了泥块，毛巾是根本擦不掉的，得鞋刷伺候
我贴的车窗膜颜色是不是比较深？

平平淡淡才是真

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

yp1847 。。。。。 6.9W+ 爱卡币 56360 帖子加关注发私信白银元老注册 2005-11-20 来自广东省\|广州市	发表于 2019-10-09 14:34 IP属地：未知 22楼
	我在做什么?我是什么.? [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

一印一步 59.6W+ 爱卡币 859 帖子加关注发私信钻石元老注册 2012-06-17 来自重庆市\|重庆市	发表于 2019-10-09 15:22 IP属地：未知 23楼
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

clq789

1.3W+
爱卡币
62931
帖子

加关注 发私信

黄金元老

注册 2008-11-04 来自广东省|深圳市

来自爱卡Android版发表于 2019-10-09 20:49 IP属地：未知

24楼

继续
其实要拆出这块玻璃难度还是比较大的，先要拆掉升降器，然后要拆除泥槽胶条，这还不行，还得拆了下面这块三角玻璃，不然位置不够

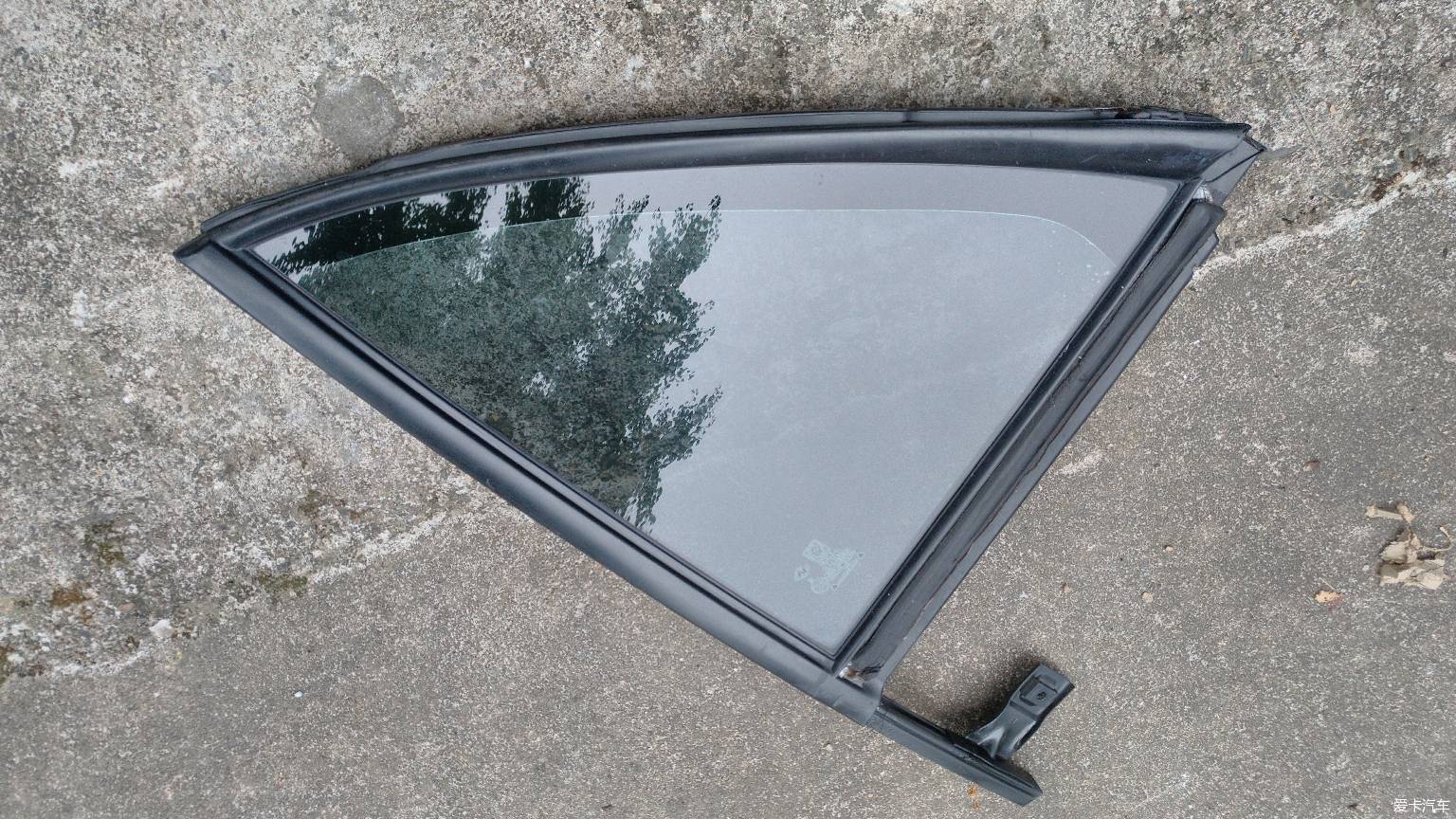

这块三角玻璃完全被橡胶包裹，玻璃是拆不出来的

三个角分别有三颗螺丝固定，上面和后面是自攻螺丝，直边带泥槽，下面一颗螺丝固定在门板内面

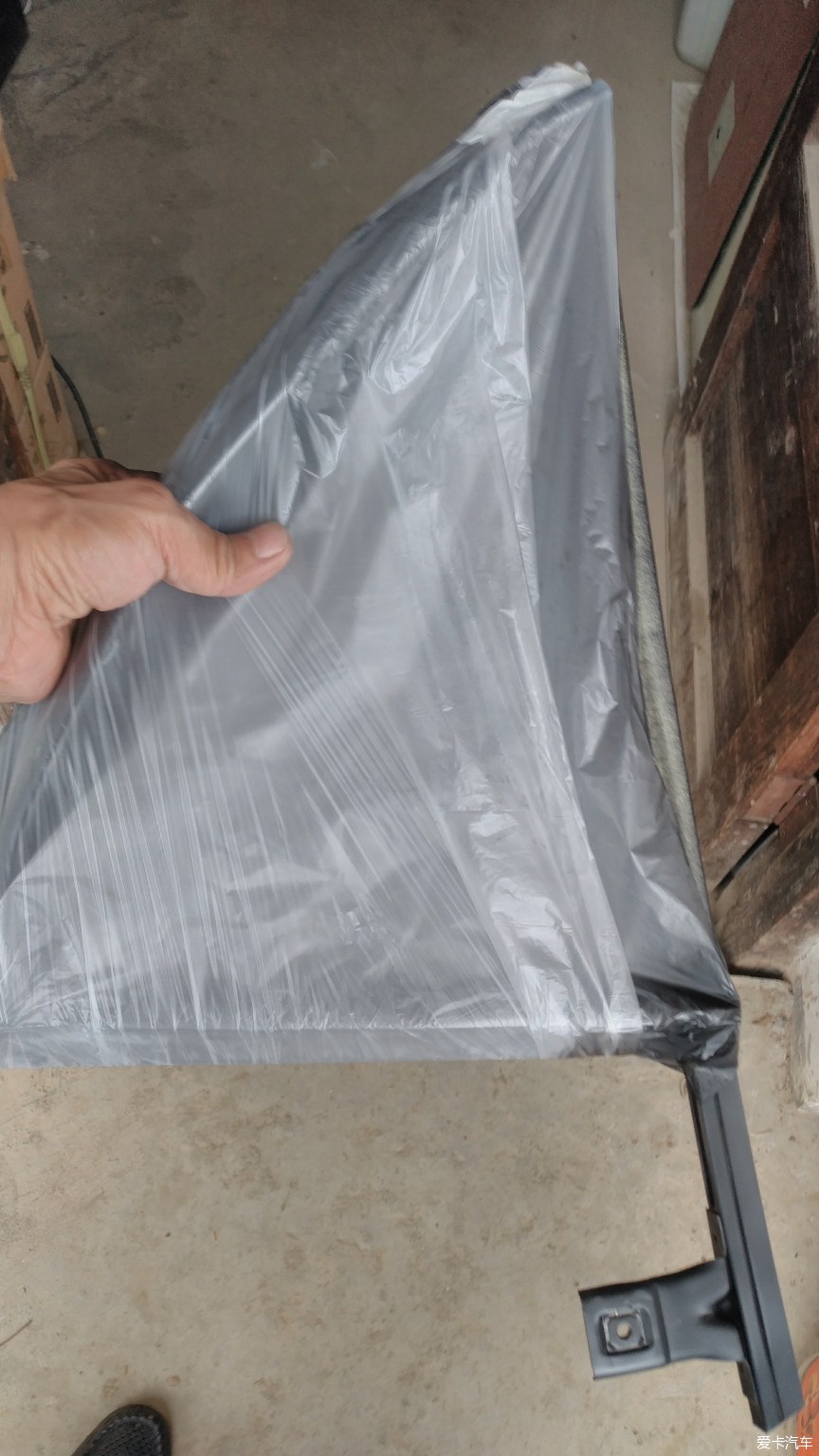

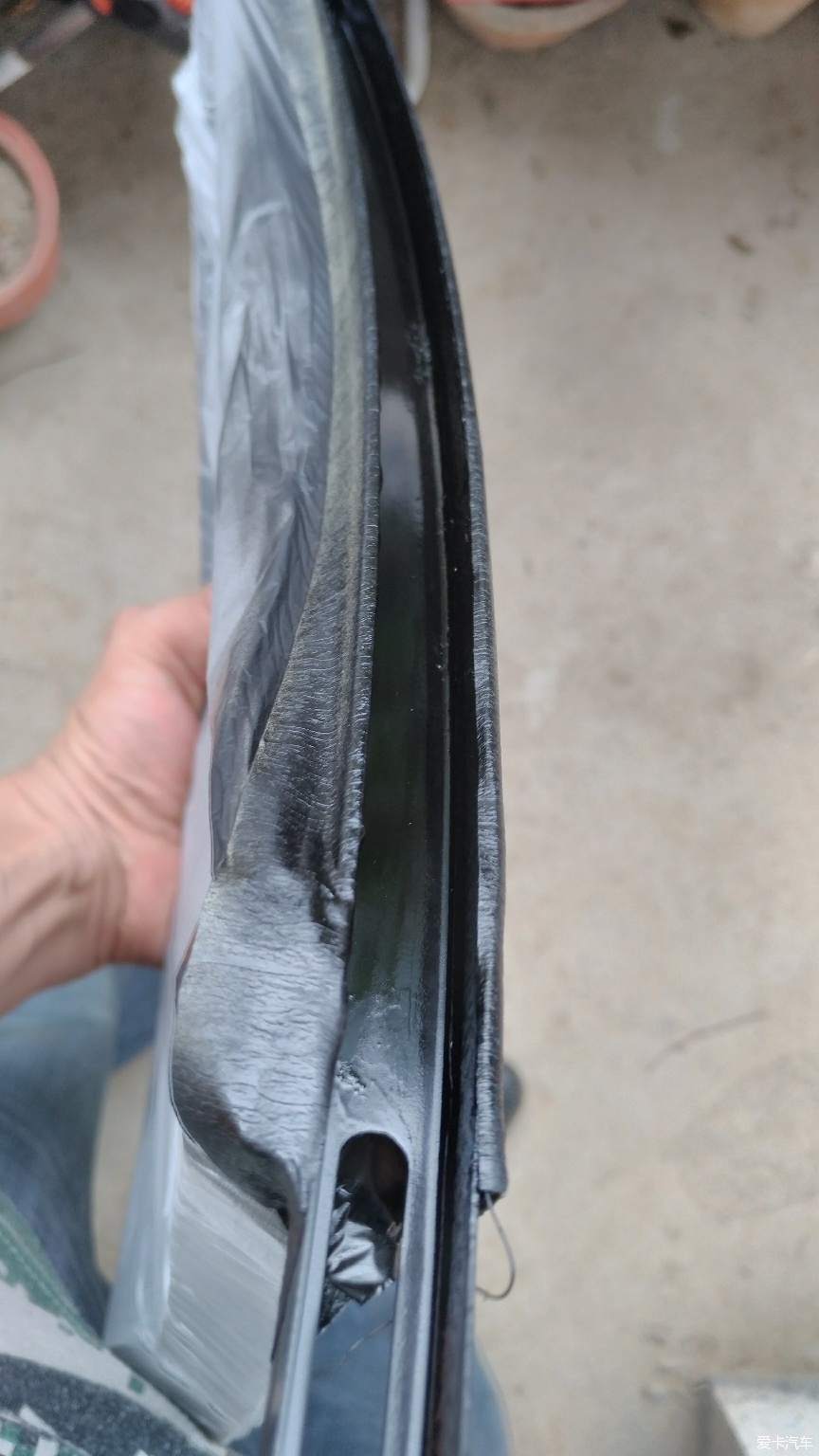

直边上固定橡胶泥槽的铁槽锈蚀严重，打磨后包裹起来准备喷点防锈漆

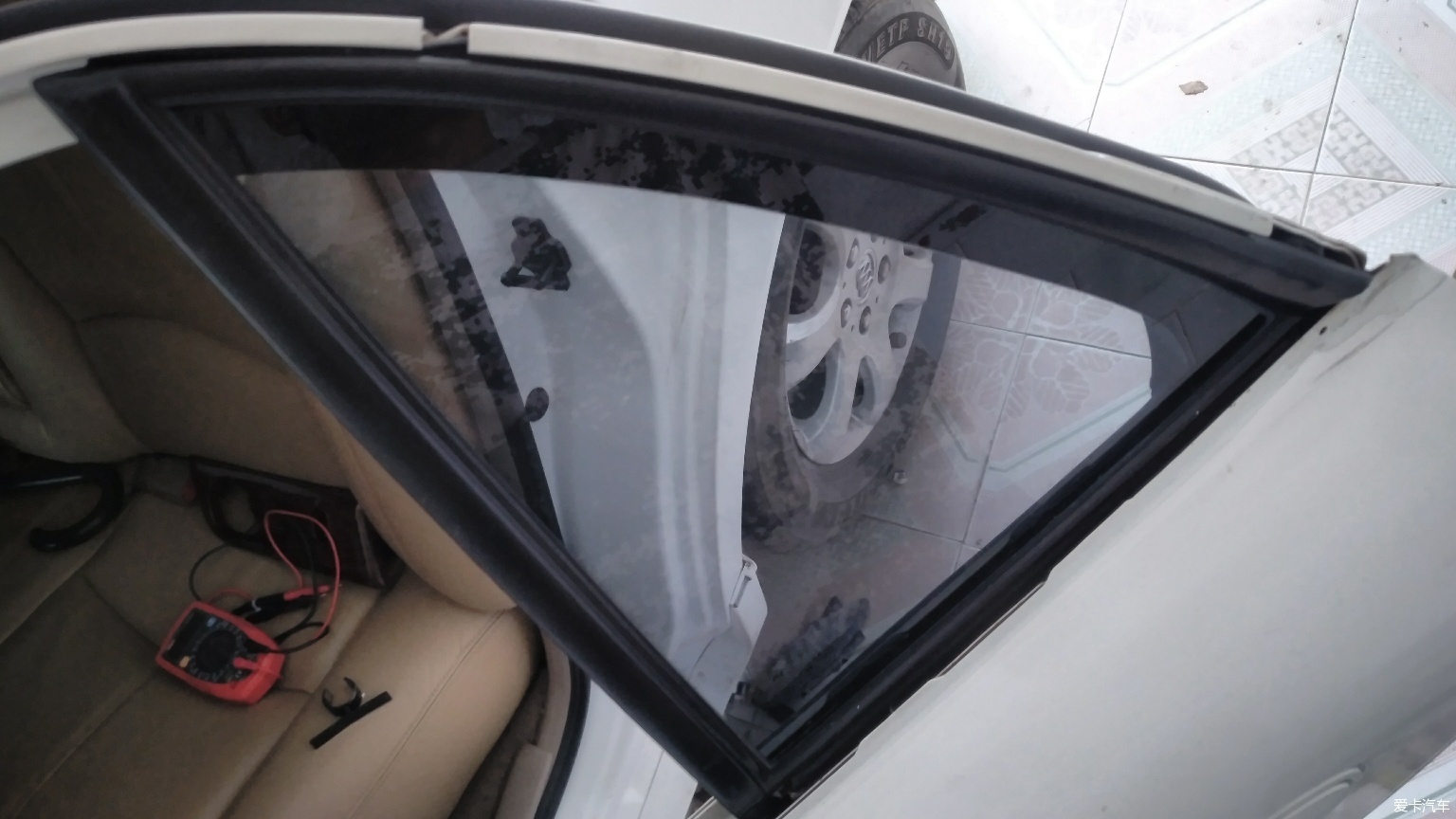

就是这样，现在漂亮多了。
三角玻璃是除前后档玻璃之外最贵的，所以万不得已要砸玻璃，千万不要砸这块，前挡相对不错，起码好拆。

平平淡淡才是真

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

clq789

1.3W+
爱卡币
62931
帖子

加关注 发私信

黄金元老

注册 2008-11-04 来自广东省|深圳市

来自爱卡Android版发表于 2019-10-09 21:08 IP属地：未知

25楼

深度拆解玻璃升降器，在各种峰回路转、百折千回中结束了，差不多零成本哈，不过不过，还有个一时冲动买的总成的退货运费得支付～～
可以说，本帖包括了所有可能引起玻璃升降阻碍的各种因素的分析与修复，甚至，钢丝绳断了都能修复（贴子里虽然未说到，但是完全可以用自行车刹车钢丝替代的），只有电机烧了没办法，功力不够，得绕漆包线

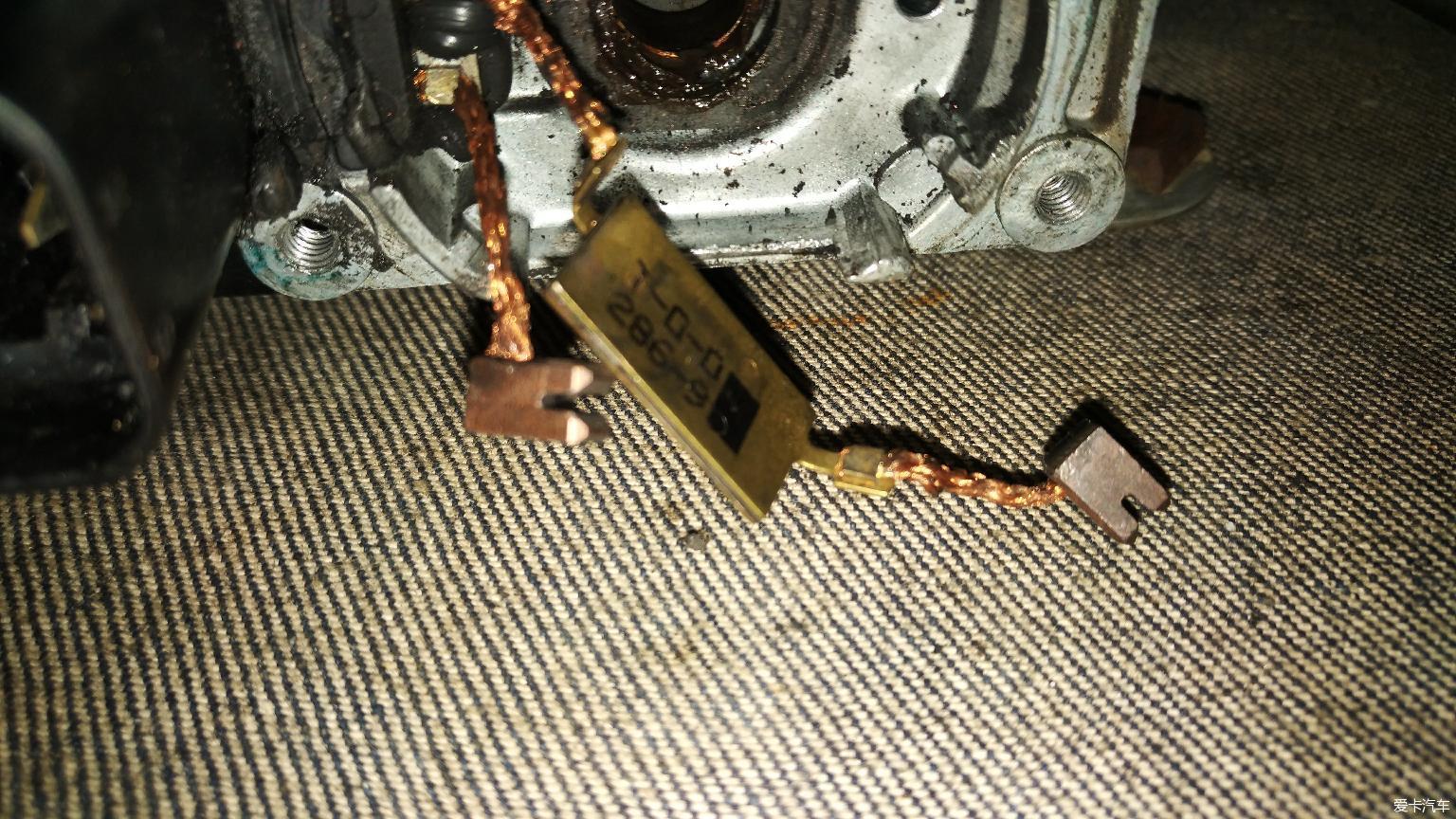

接下来得说说这个铜牌了，内置于直流电机内部不会是无缘无故的吧

首先想到的可能是玻璃到位后的自动断电装置！为什么呢？因为老威的升降器结构非常简单，且只有两条线，根本不可能还有什么防夹光控等其他配置，实际也没有，那么玻璃到位后电机是如何停止运转的呢？其实这个问题早就再脑袋里是个疑问了

这是背面，光溜溜啥没有！

平平淡淡才是真

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

clq789

1.3W+
爱卡币
62931
帖子

加关注 发私信

黄金元老

注册 2008-11-04 来自广东省|深圳市

来自爱卡Android版发表于 2019-10-09 21:23 IP属地：未知

26楼

在查询大量资料后，有了

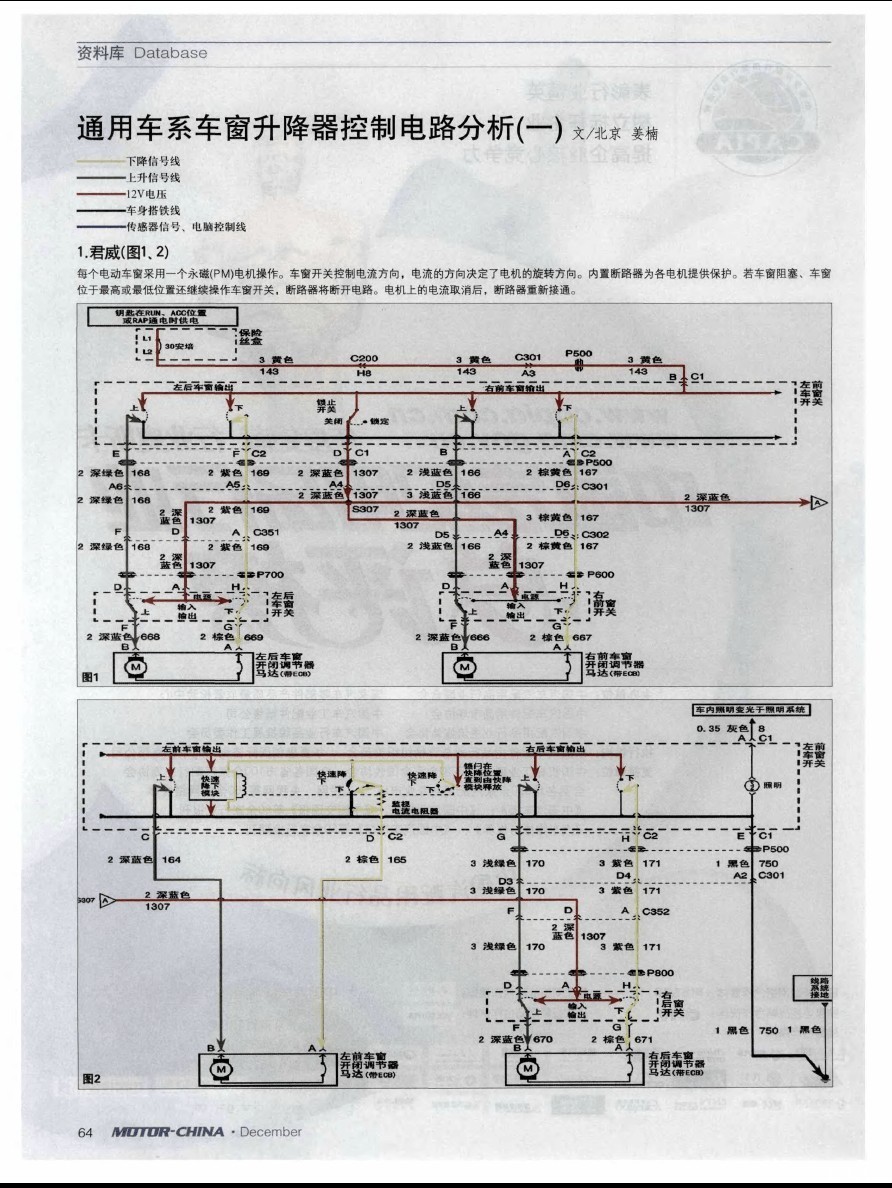

这是通用车系的电路分析图

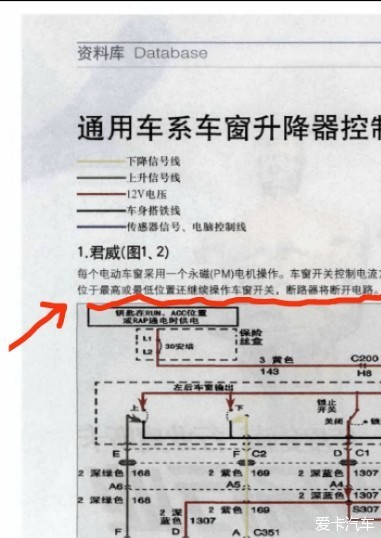

其中一句话提到了电机内置断路器，那么问题了，断路器是怎么工作的呢？资料中没有提到，但既然有这个配置那总能找到答案

再经过一番查询，有了，贴出来与各位共享学习一下，相信大家不一定知道哦：
（3）断路器
电路或电动机内装有一个或多个热敏断路器，用以控制电流，防止电动机过载。当车窗完全关闭或由于结冰等原因使车窗玻璃不能自如运动时，即使操纵开关没有断开，热敏开关也会自动断路。其基本原理是：当电动机过载时，其阻抗减小甚至为零，此时输入的电流过大，引起断路器的双金属片发热变形而断路。当开关断开后，其电路中的电流为零，断路器的双金属片因无电流通过，便逐渐冷却触点又恢复接触状态，以备再次接通门窗的电路。
说白了，断路器就是个～～热敏开关

平平淡淡才是真

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

clq789

1.3W+
爱卡币
62931
帖子

加关注 发私信

黄金元老

注册 2008-11-04 来自广东省|深圳市

来自爱卡Android版发表于 2019-10-09 21:45 IP属地：未知

27楼

拆门板我有些个人独自的意见，简单说说，给各位参考

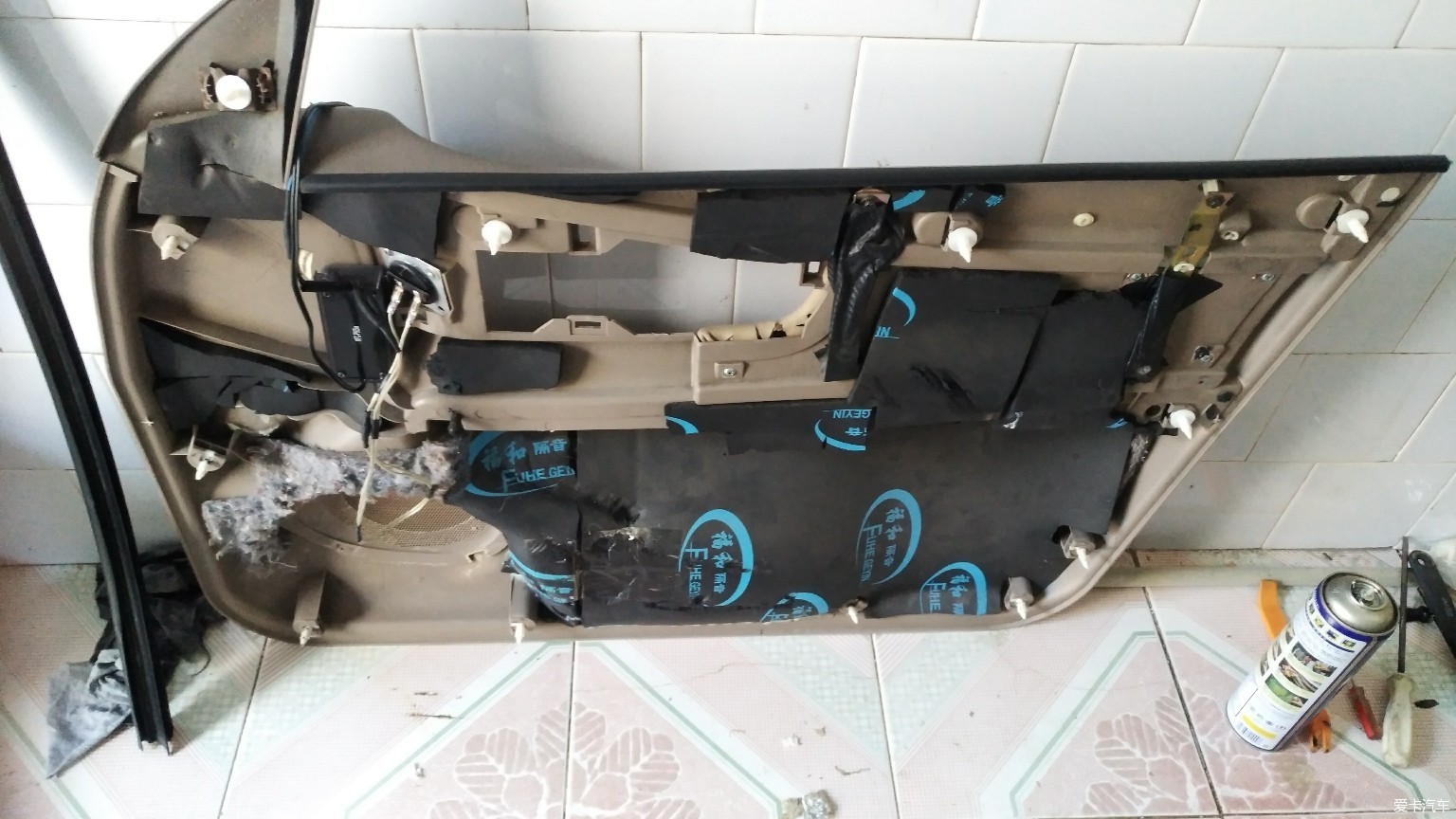

这是门板背面，白色的是卡子

拆门板最大的风险就是怕拆烂这个卡子的底座，底座断了，卡子无处生根。

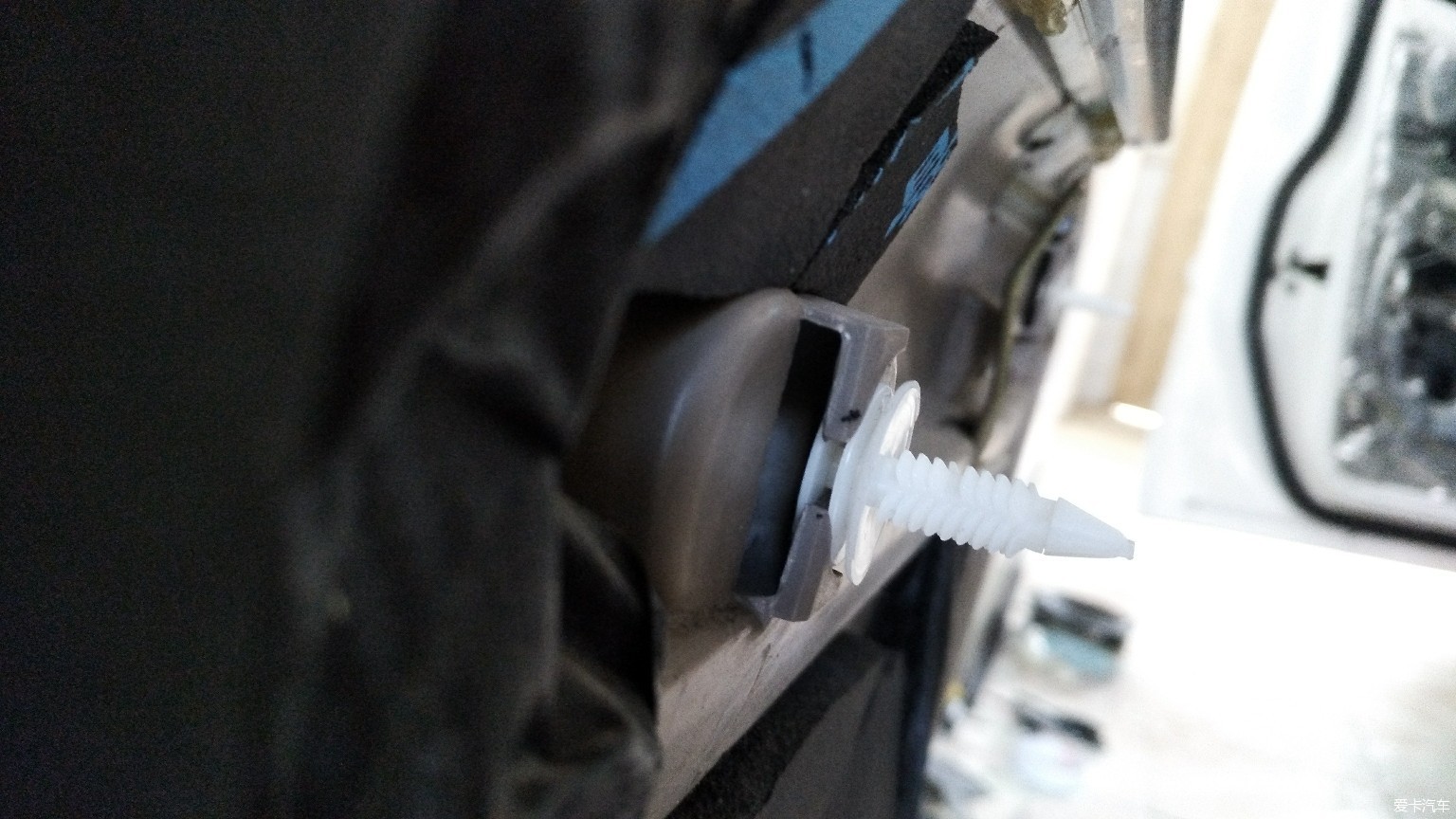

门板底座又分为两种，这个底座下面是无依托的，所以这个卡子必须是新的，能进、退受力，门板上好像有四、五个这样的

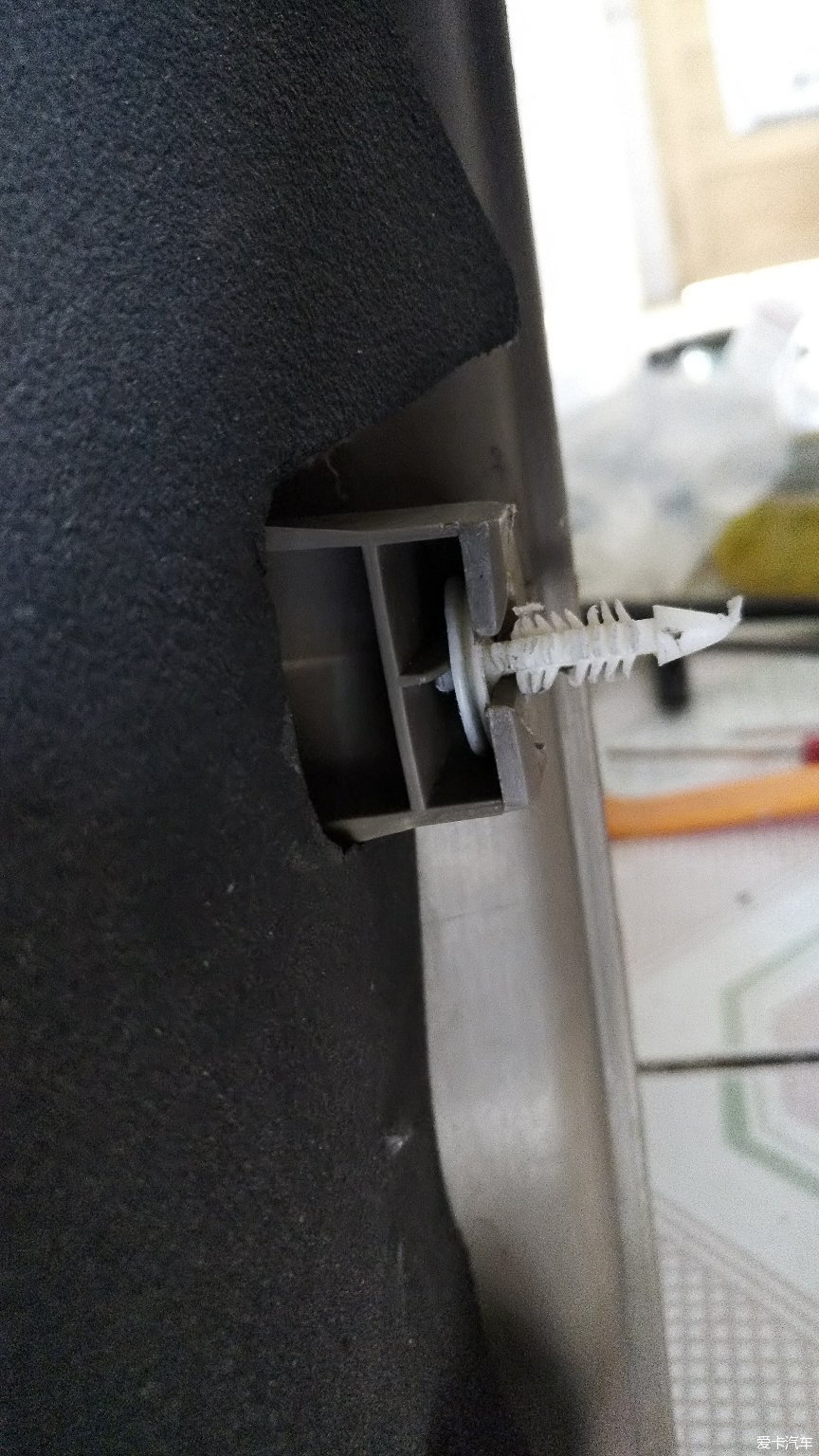

这是另一个结构的底座，底部有一条可受力的筋，能顶住卡子，所以我这位置的卡子用的旧的。但一个卡子最多只能用两次，为什么呢？

为什么呢？？？
因为，为了保证不拆坏门板底座，我拆门板的时候，都是用裁纸刀直接割断卡子的。所以我这门板拆了不下七八次，所有卡子底座都完好无损。

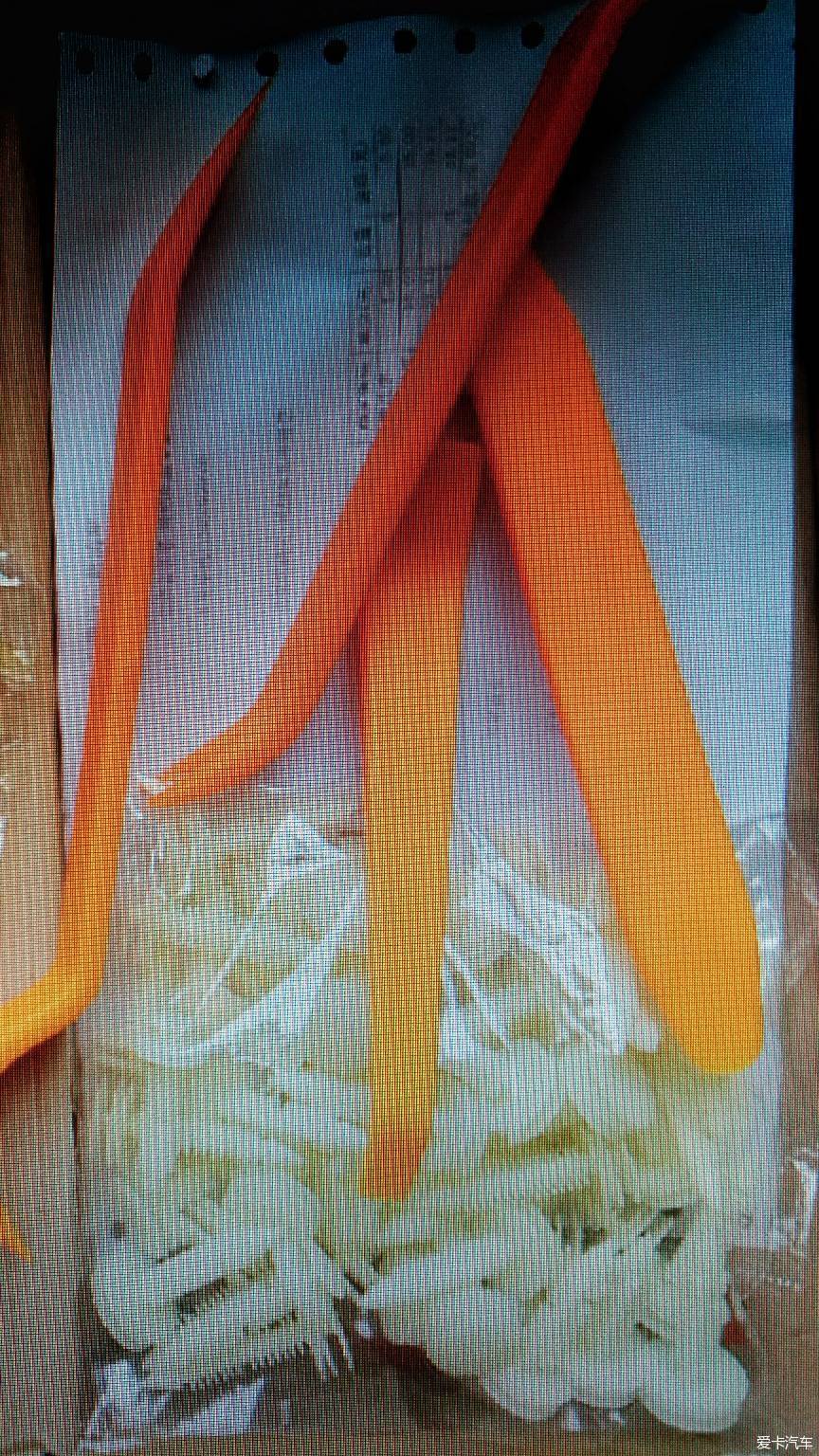

当然，撬棒和卡子还是要有准备的，必须撬开一点缝隙，刀片才能伸进去

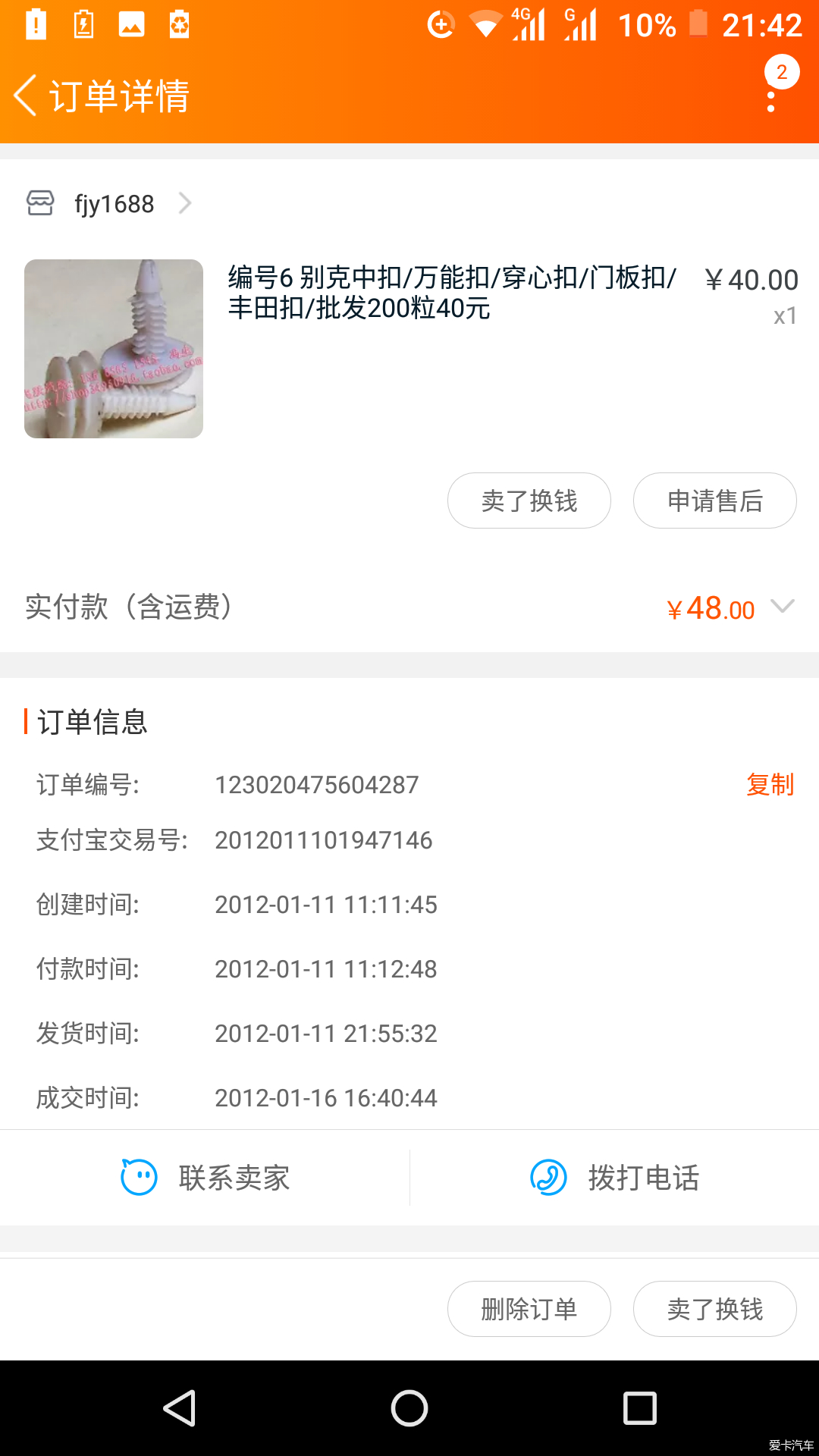

这个卡子我12年买了200个，现在还剩十几二十个吧能用很久

平平淡淡才是真

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

110401020 574 爱卡币 451 帖子加关注发私信青铜长老注册 2015-12-14 来自重庆市\|重庆市	发表于 2019-10-09 23:17 IP属地：未知 28楼引用 clq789 于 2019-10-09 21:45 发表的回复拆门板我有些个人独自的意见，简单说说，给各位参考这是门板背面，白色的是卡子 ... 滑块塑料件，也可以用3d打印来解决吧？
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

clq789 1.3W+ 爱卡币 62931 帖子加关注发私信黄金元老注册 2008-11-04 来自广东省\|深圳市	来自爱卡Android版发表于 2019-10-10 08:46 IP属地：未知 29楼引用 110401020 于 2019-10-09 23:17:23 发表的回复滑块塑料件，也可以用3d打印来解决吧？我不知道3D打印是什么材料，怕是硬度不够吧？
	平平淡淡才是真 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

Nikflow 1.9W+ 爱卡币 1685 帖子加关注发私信青铜元老注册 2012-04-28 来自江苏省\|苏州市	发表于 2019-10-10 21:41 IP属地：未知 30楼引用 clq789 于 2019-10-09 10:20 发表的回复升降器组装完成，泥槽胶条安装归位，心情像这惬意的秋天，爽！！！回装之前，先测试一下，由于需要不...
