进口版的仿澳洲版行车电脑终于搞定了(较完美版)

进口版的仿澳洲版行车电脑终于搞定了。

首先感谢uxga同学，低价处理给我了一个行车电脑，连带插头与线都做好了，并且做好了标记，这等细致的为人着想的精神，值得尊敬。
并且对于我的问题，都不辞辛苦地一一作答，在此表示谢谢。

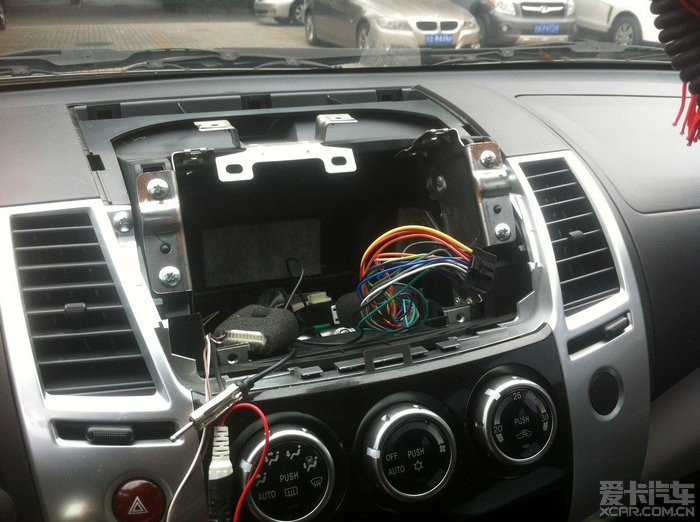

拆掉面框：

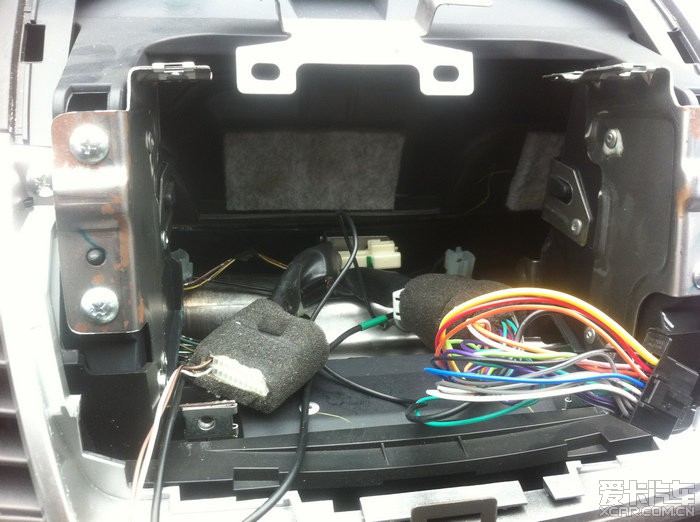

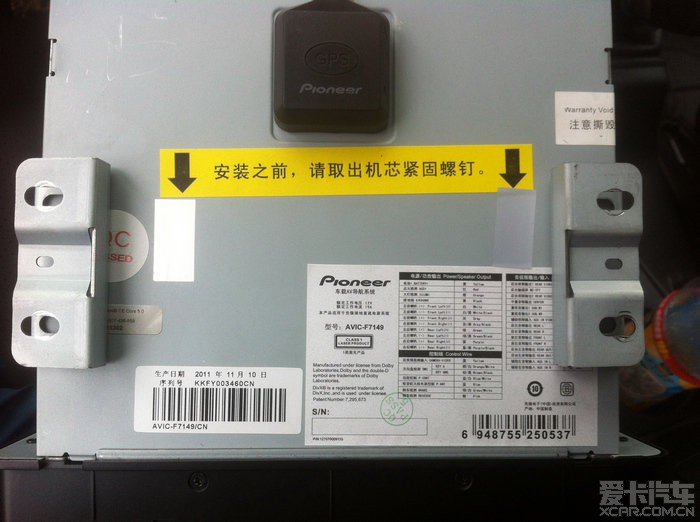

GPS的位置，我的搜星速度相当快，几乎秒搜，上面的铁片并没有遮挡任何信号，且上面的铁片没有任何用处，不要的同学可以取掉，不会有影响的。

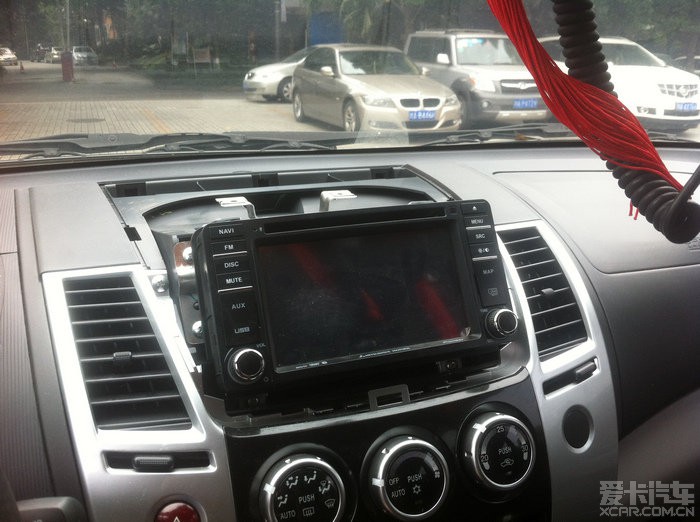

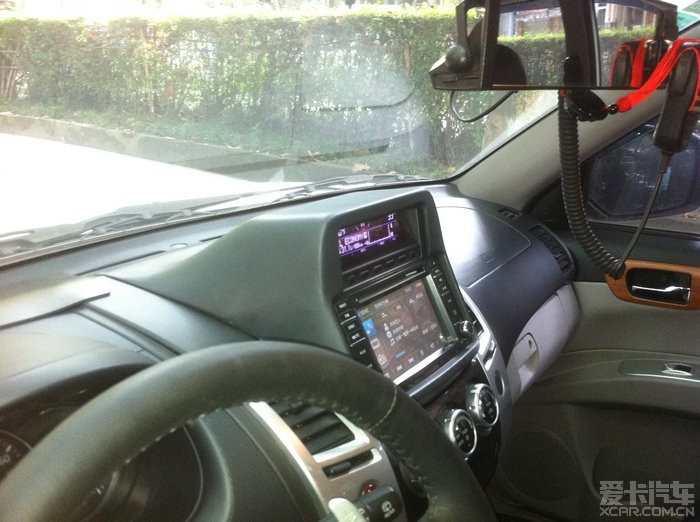

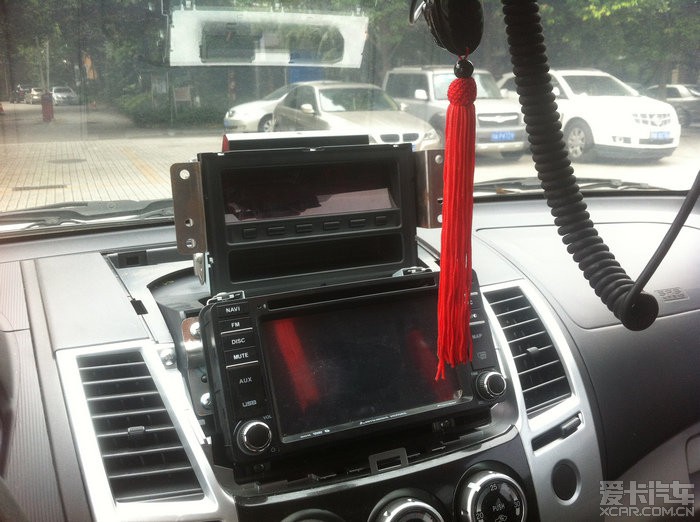

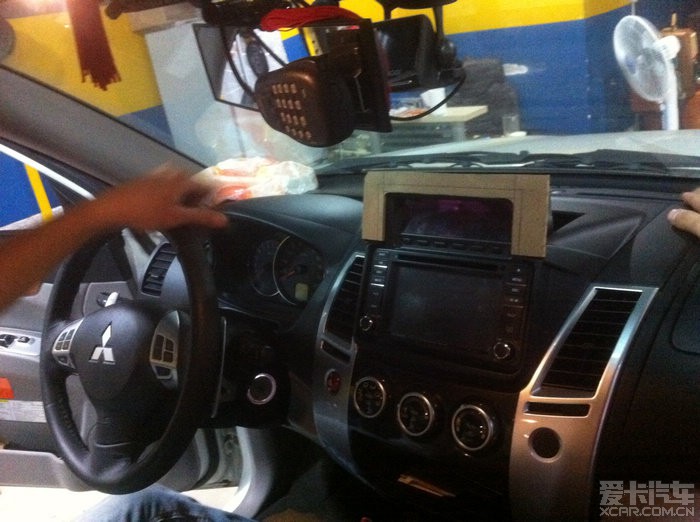

试比一下位置，确实太高了，降低行车电脑的高度是第一要务。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

弥地树

2.2W+
爱卡币
5824
帖子

加关注 发私信

青铜元老

注册 2009-08-11 来自四川省|成都市

发表于 2014-09-09 09:46 IP属地：未知

2楼

对于行车电脑接线的活，找对各个接插头，数对针脚，看好图纸定义，是很简单的事。。。关键是各线的长度应该预留够，我是买的多个颜色的线，0。35方的，每根线两米，就是预防接线时不够长。
进口版的劲畅是加装了DVD的，接线如下：
在DVD插头上：+B：1脚（黄线）
            ACC：2脚（红线）
            ILL+：3脚（橙线）
            GND：9脚（黑线）

右边黑色插头就是DVD的插头，上面4根线都从这个插头上接。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

弥地树

2.2W+
爱卡币
5824
帖子

加关注 发私信

青铜元老

注册 2009-08-11 来自四川省|成都市

发表于 2014-09-09 09:58 IP属地：未知

3楼

在车上的插头：接5根线
CAN线：接OBD插头C-33，16插，黑色，CAN-H 14脚，黑蓝线
CAN-L 6脚，红蓝线
OBD其实也在CAN1里面，从哪里面接线其实都一样，CAN1在副驾右脚下确实太远了，接OBD最方便。OBD的位置在机盖接线旁边。
IG1：接C-112或C-209，同样的C-112位置不算好，C-209好操作，C-209，8插，接6脚，黑白线。C-209位置在车内保险盒右上角第一个。
油量：C-36，16插，接11脚，绿黑线，位置在主驾左脚旁边，装饰盖打开，由下往上数第二个插头。
车速脉冲：C-123，22插，接18脚，白蓝线，位置在副驾左脚边上中控支架上，灰色的插头。
其余没有写颜色的插头都是白色的，取下来，先数一下总的针脚数。
以上有可能笔误，仅供参考，照此抓方，风险自担。还请各位同学自行研究好了做好功课再动手。

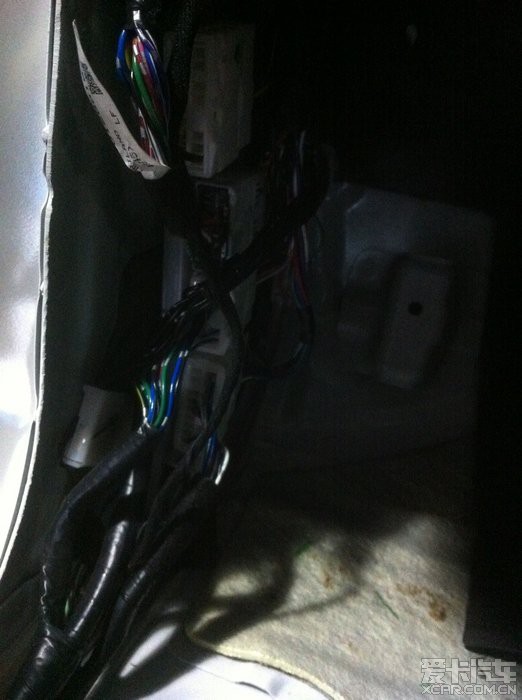

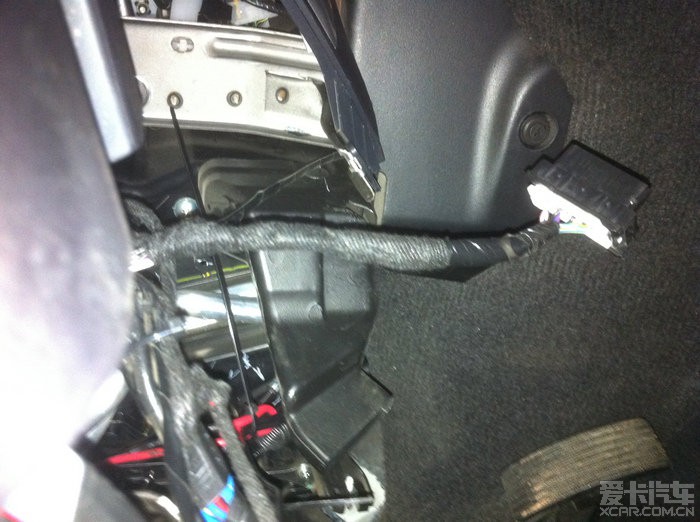

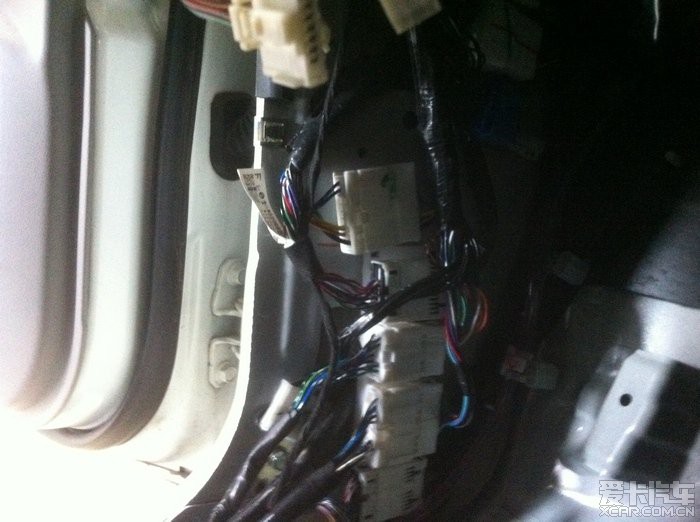

这是油量插头位置，倒数第二个，别数错了

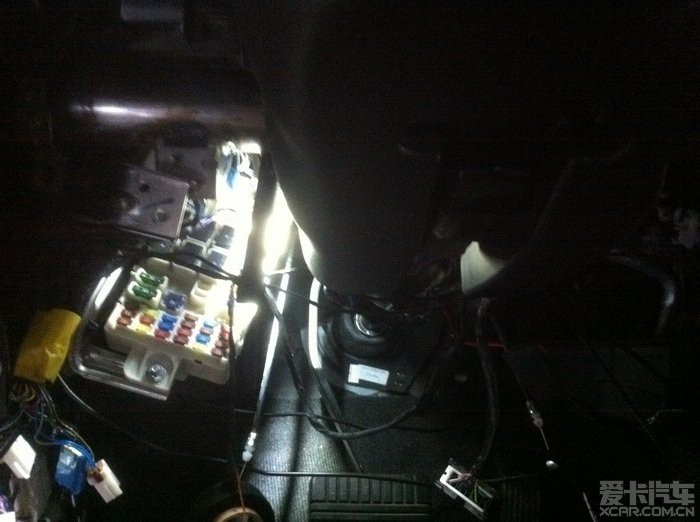

IG1接线的位置，要把保险盒松下来，看到最右边的第一个插头，就是它

OBD的插头，用个小改刀，轻轻撬下就好，CAN线的定义其实是国际标准，L和H始终固定在第六脚和第十四脚上

车速脉冲插头，有个小插曲：插头下面一排都是白蓝线，还有很多空脚，数来数去，都觉得有点问题，到底是哪根线呢？

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

弥地树

2.2W+
爱卡币
5824
帖子

加关注 发私信

青铜元老

注册 2009-08-11 来自四川省|成都市

发表于 2014-09-09 10:25 IP属地：未知

4楼

澳洲版的行车电脑，它的面板按键都是上翻的，而我们的是直板的，天生就比澳洲版的高一节出来。而且澳洲版的行车电脑固定在DVD上的，这个是可以借鉴一下固定方式。澳洲版的面框，原来我托朋友在泰国去买，想到是劲畅的产地，肯定有这个面框，结果是大失所望，泰国4S（不止一家）说的泰国没有这个版本的车，所以没有这个面框。。。看了店里面的实车，都没有带行车电脑和DVD一体的。。。后来想了想，其实就算买到了澳洲版面框，也是要改的。
想方设法要降低行车电脑的高度，首先，行车电脑下面的小盒子可以割掉，其次电子罗盘可以取下来粘在后面，接线口可以割掉小部分，扩大口子，方便接线，最后就是定位，做支架怎样固定怎样美观，怎样不遮挡视线，找个做音响的店，给面框倒个模。大功告成。

小的那个是电子罗盘感应主板，最后把它放在行车电脑后面粘牢就好。

必须切掉多余的部分

要舍得下手

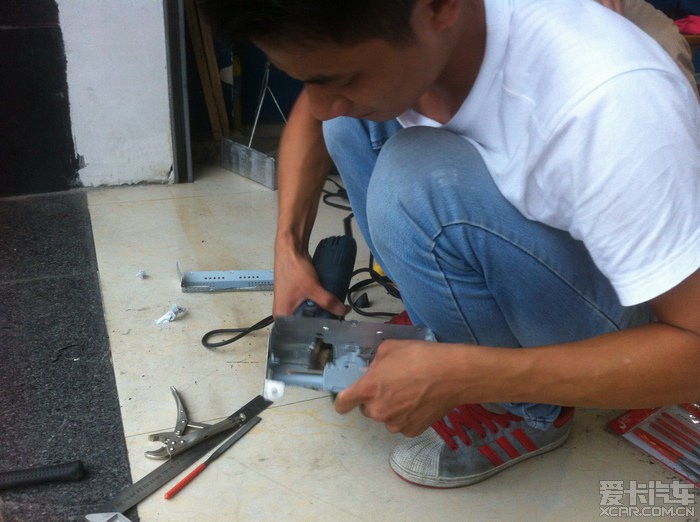

割：

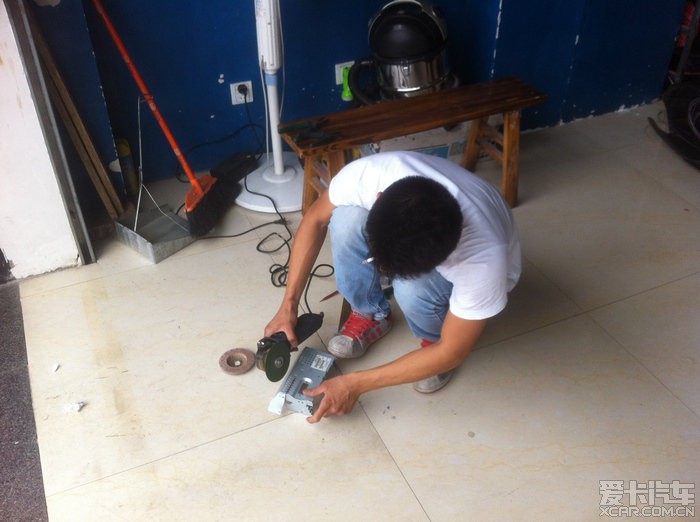

认真打磨

面框是必须割掉的

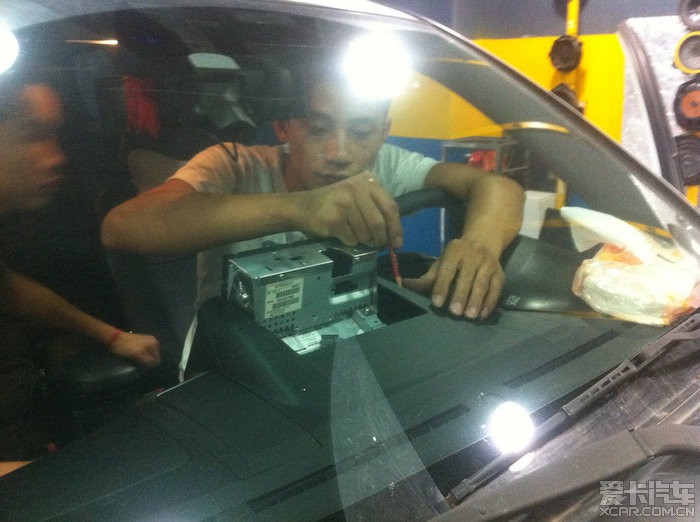

反复比对位置

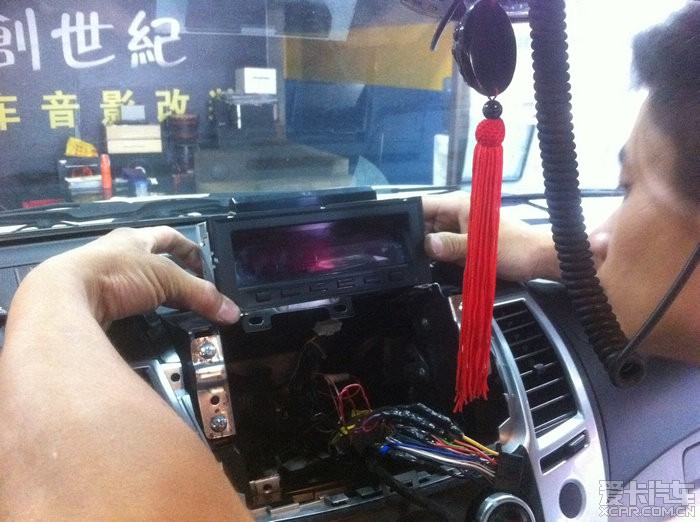

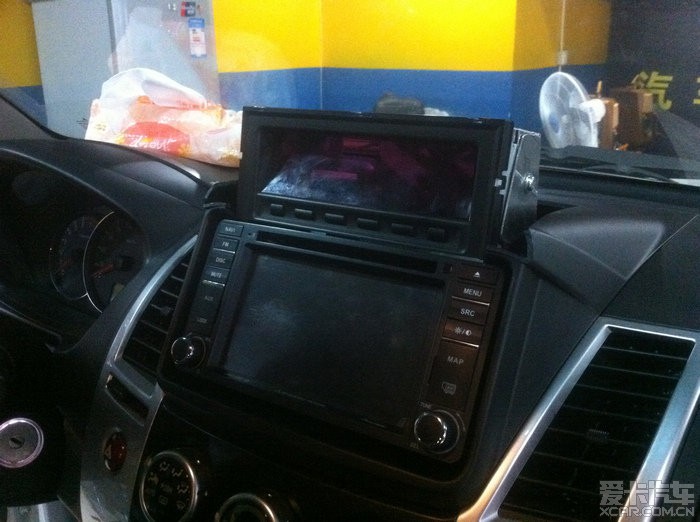

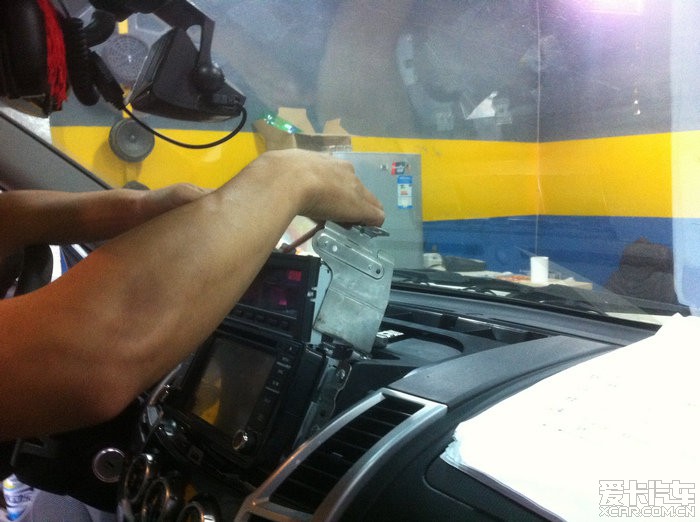

比位置

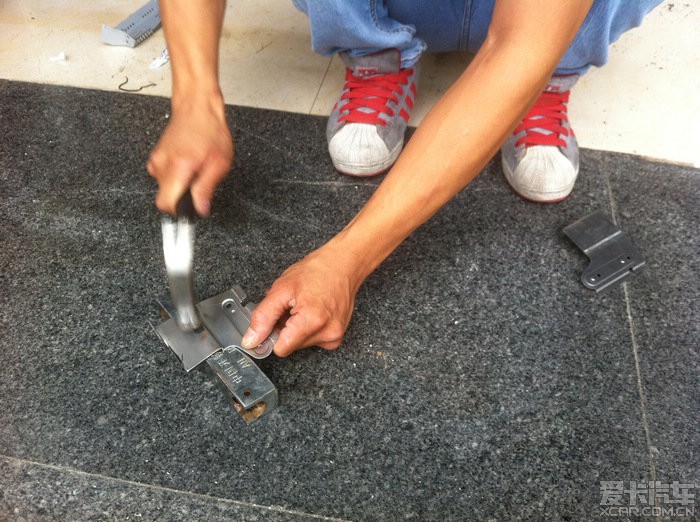

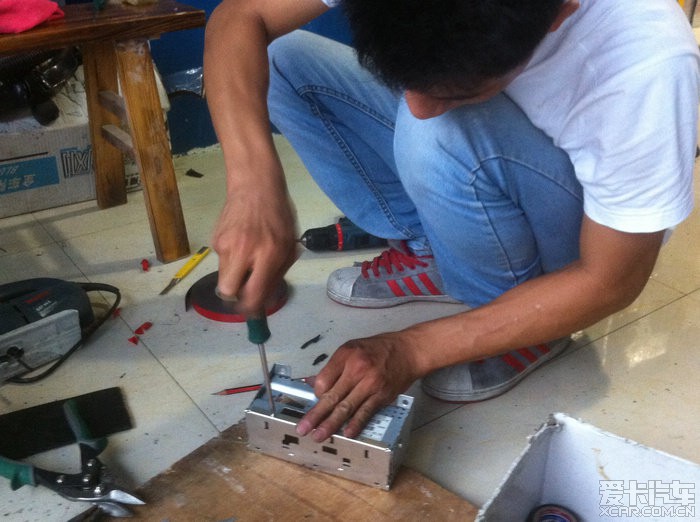

就用原来的支架改动一下，定好位，做支架

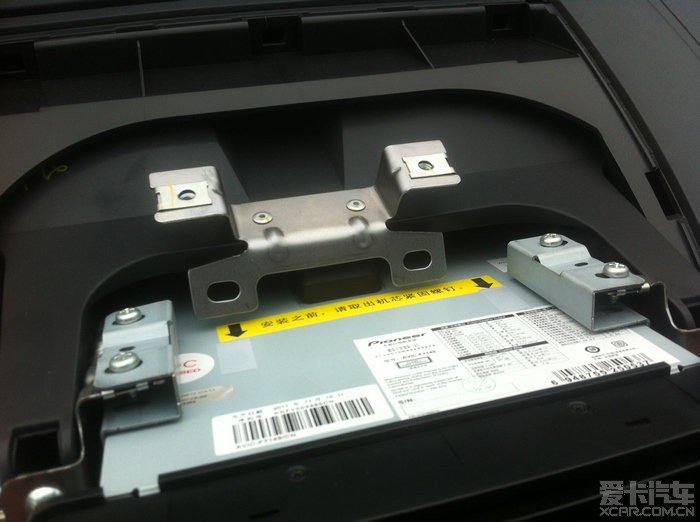

定螺丝位，支架与面框再夹一层3M，绝对牢固

这个开口，就是为了移动电子罗盘方便

仍然是比对位置

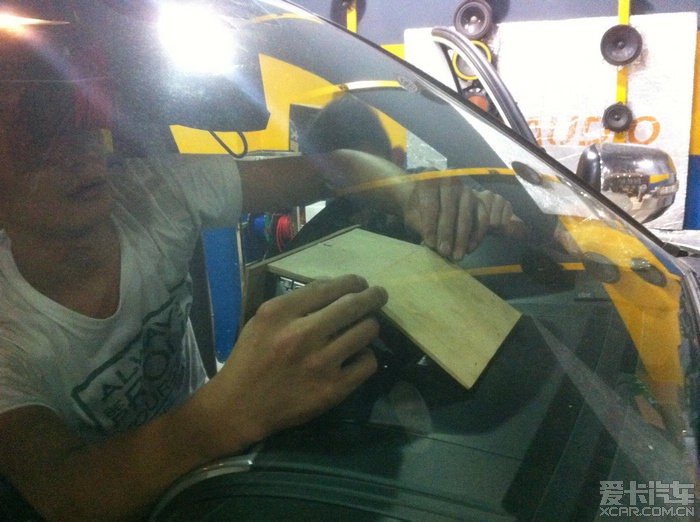

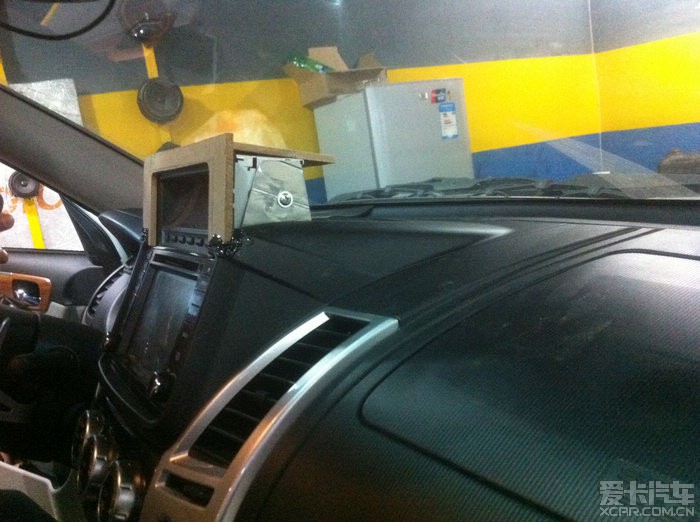

准备倒模

师傅非常认真

大体模样

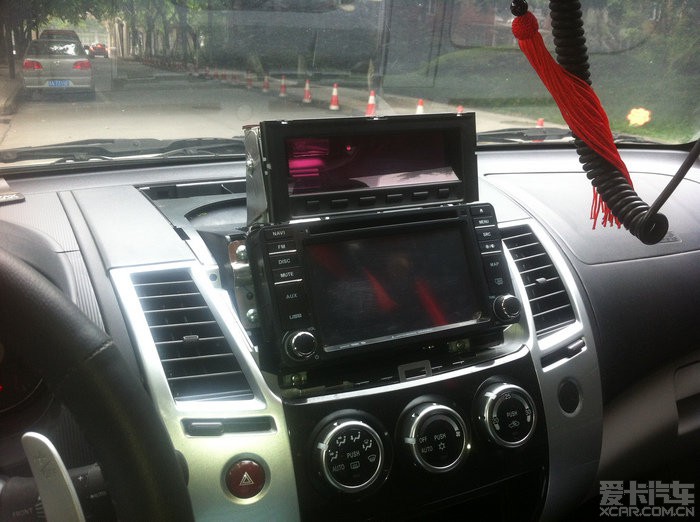

裸体的样子：

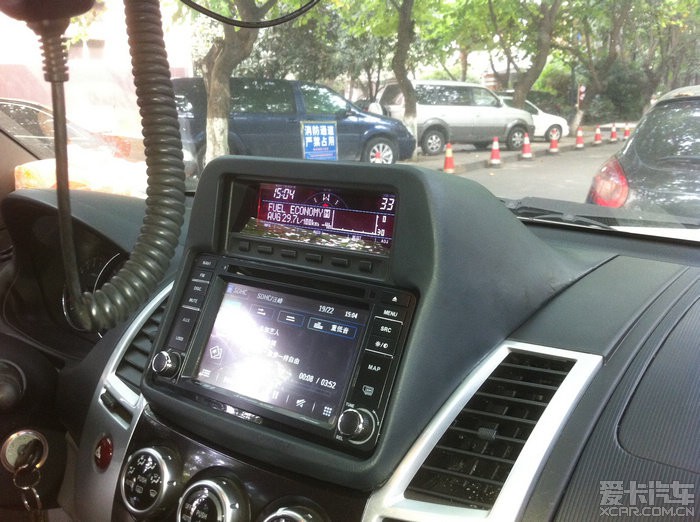

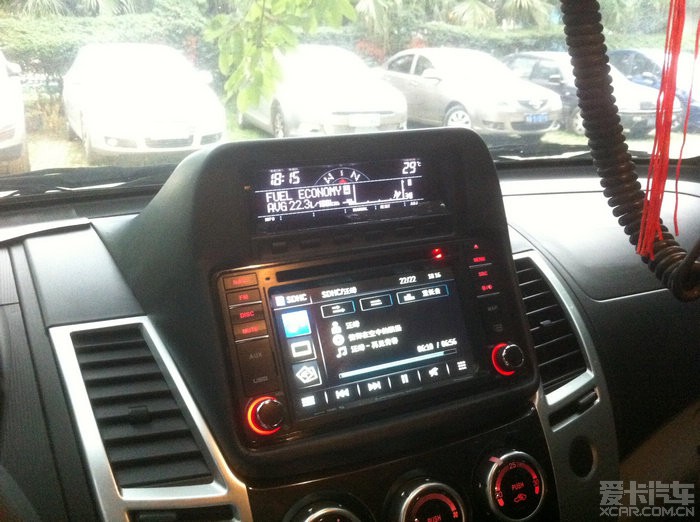

倒好模，安装好的模样：

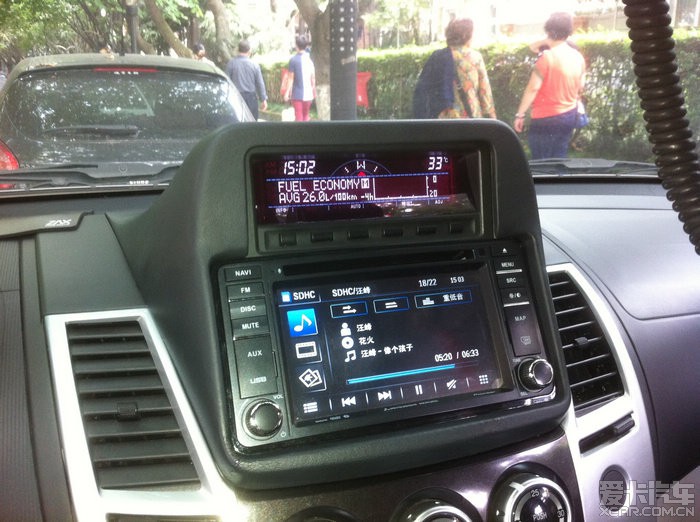

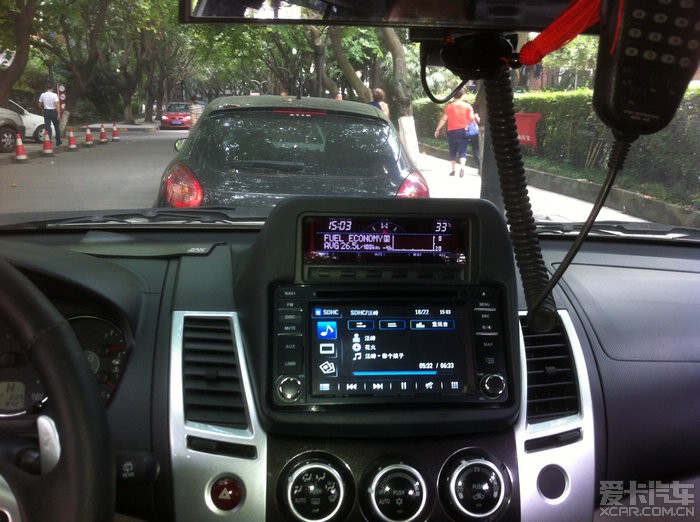

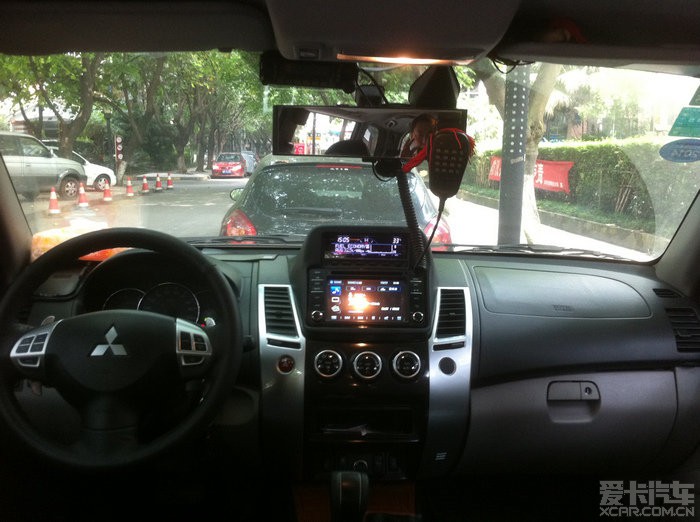

行车电脑运行正常，哈哈，大功告成，同学们千万不要说丑呀，很打击人的。
总费用：行车电脑500米，买线，50-，倒模400米。。。
