陆风X6改装车载电脑一体机

3.3w+ 浏览
13 评论
2011-07-25 14:11
12011-07-25 14:11
继续编辑

我的车是陆风X62.8T柴油超值版。4年多了原车的CD激光头不给力了,夏天温度一高新的CD蝶也会卡。就打算让原车CD退役了,本来打算换DVD导航,了解了下行情都要2000左右。就想到了车载电脑,3000不到点干脆下就换车载电脑。了解了几款车载电脑,最后还是选择一体机装起来方便点,分体机虽然散热好但是布线比较麻烦。

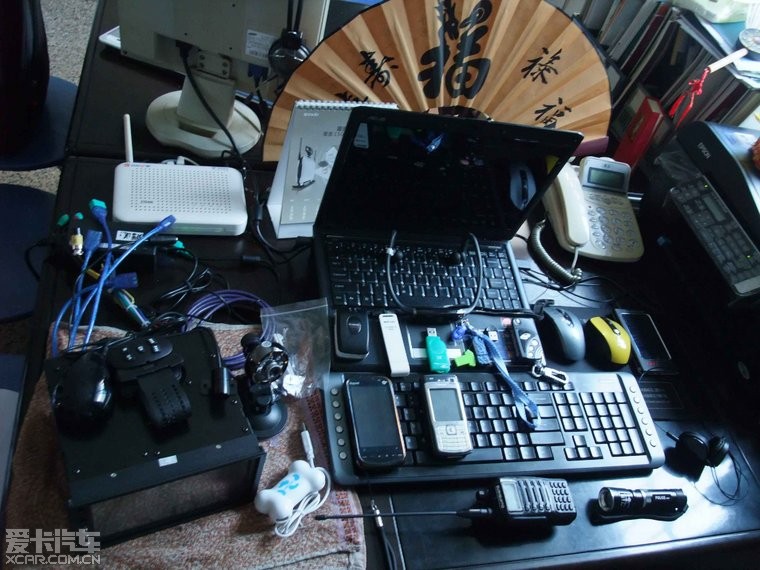

先晒我的宝贝先从右边部分开始介绍:我的华硕笔记本F6VE,蓝牙耳机,蓝牙GPS模块,无线网卡,两个读卡器,U盘,mini蓝牙适配器,折叠钥匙遥控器,无线键鼠,我的两部手机N70已经闲置一年多了也拿出来晒晒,蓝牙鼠标,太阳能备用电源,骨头USB HUB,手台,LED强光手电,耳机,右边的大家伙是爱普生一体机。左边上面是无线猫,主角登场车载电脑一体机紧挨着无线猫的是试机电源和电脑的USB等接头,电脑主机上面的分别是遥控接收器和遥控器,倒车摄像头,行车记录摄像头,袋子装的两根手写笔和两个前面板USB防尘塞。

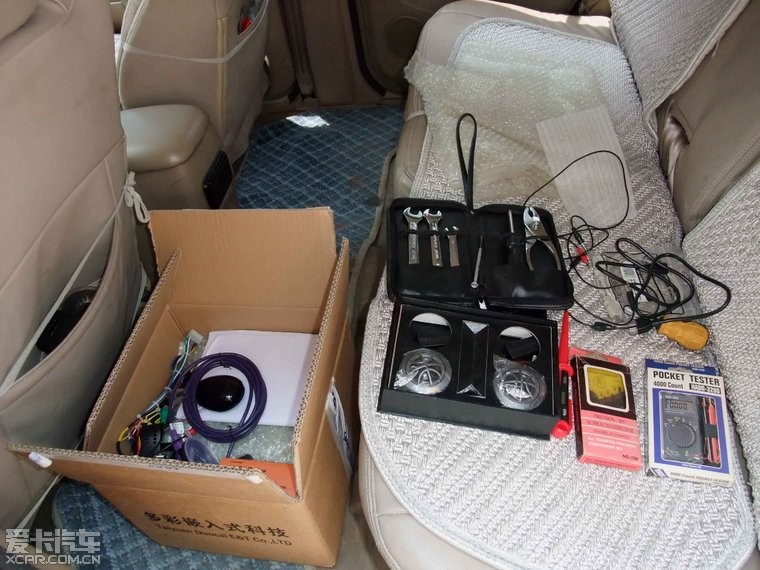

当晚试机试了一晚,第二天把所有宝贝装箱和工具带到仓库去,让仓库的朋友帮忙。倒车摄像头就是仓库的龚先生帮忙装的,后面再上倒车摄像头图片。拆机前准备工作,拿出原车工具包,USB延长线2条,AUX音频线带麦打劫龚先生的没想到麦坏了 ,两用小萝卜头螺丝刀,电笔,钟表螺丝刀,万能表和一对高音喇叭。

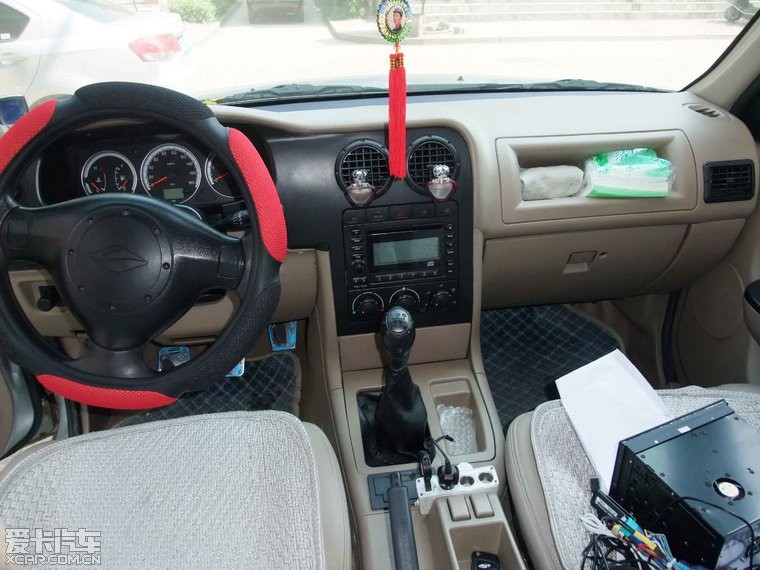

开始动手前给原车CD留个影。








先卸下中控面板,仪表盘两个螺丝,方向盘下四个螺丝,拿掉中间出风口面罩和里面的两个螺丝,卸下空调面板下的置物盒,卸下面板的时候记得把左边调节仪表盘亮度和后视镜调节面板后面的插头拔掉,把中控面板先放到后座去。

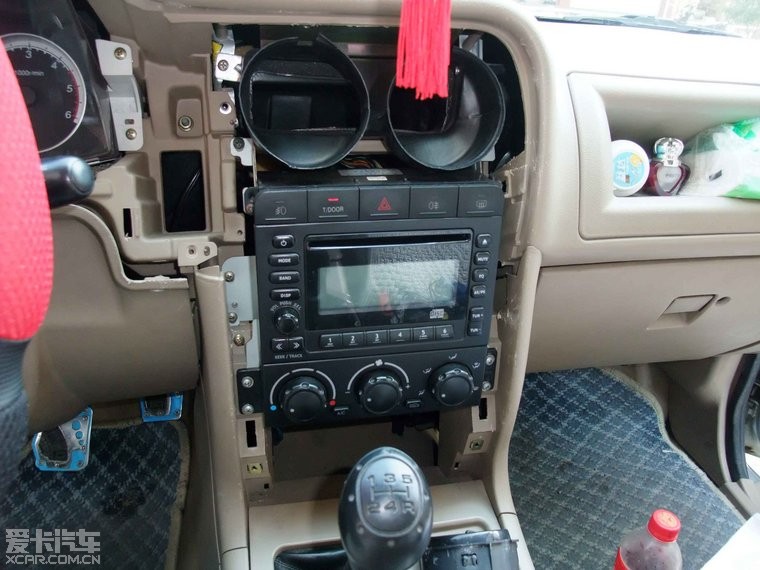

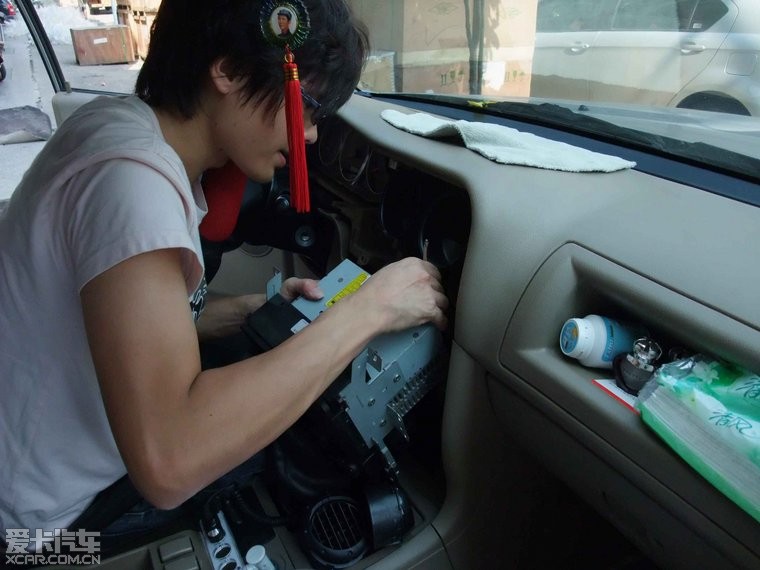

拆重点部位了,拧下固定CD架上的螺丝。拿出来把雾灯,尾门开关和双跳开关面板后面的插头拔掉,空调面板后面的插头也拔了。

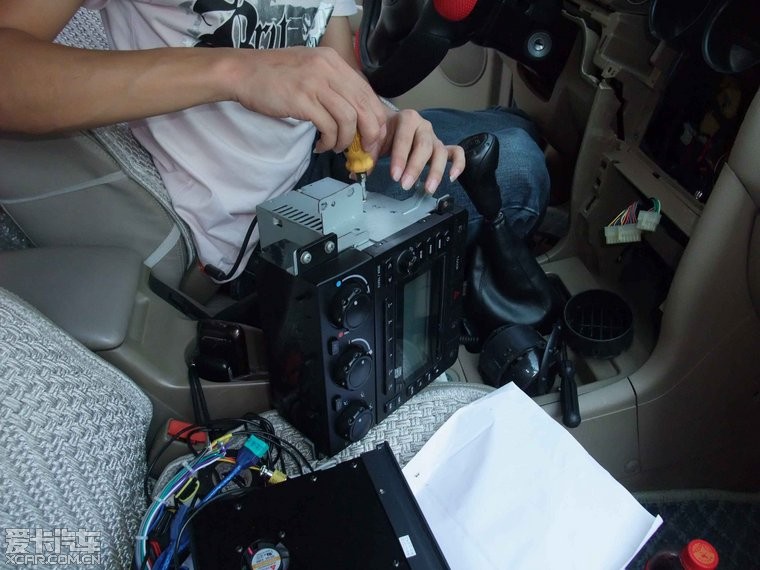

再来拧掉固定CD的螺丝。

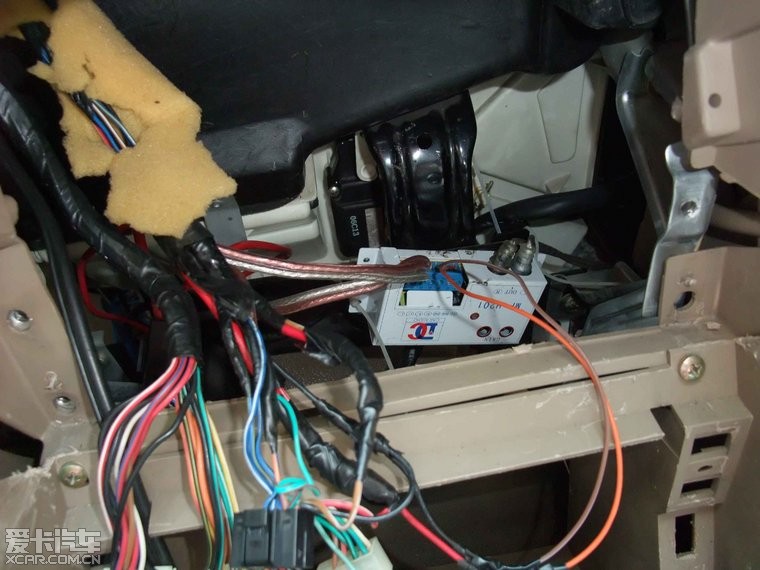

再晒下里面的接线,以前接低音炮够乱的,呵呵……白色铁盒子是低音炮的音频过滤器带80W功放。

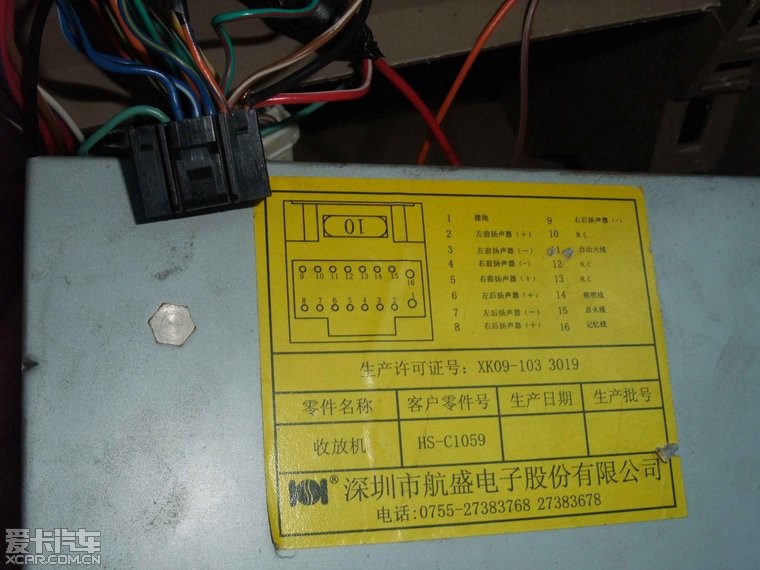

看下CD的线路图

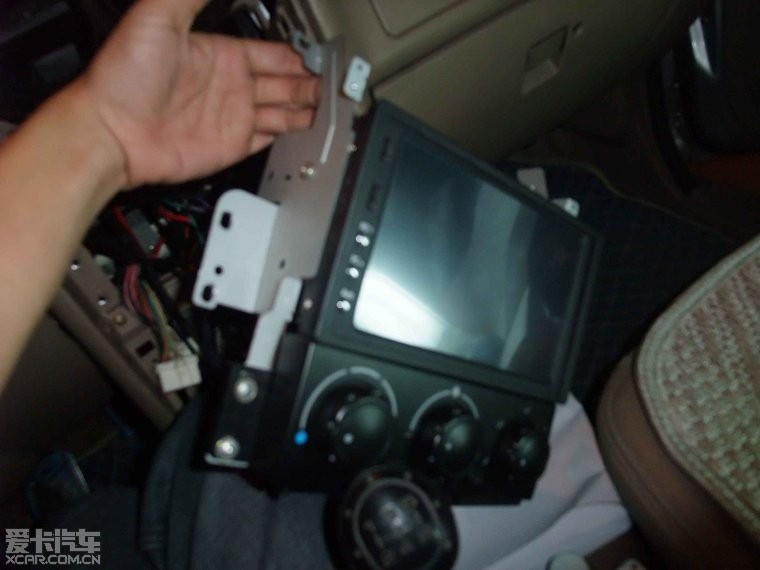

拆掉按键面板先把车载电脑装在固定在架上。

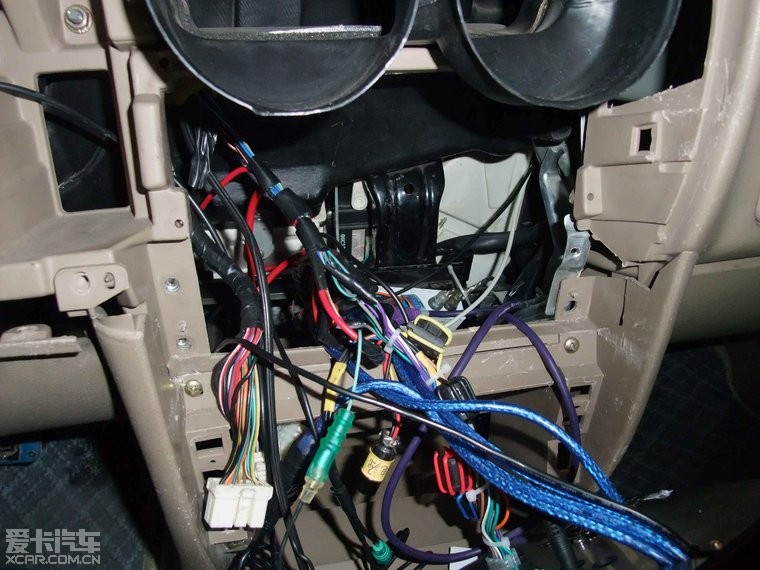

折腾了半天终于把线接好了,看起来也很乱。呵呵……








等下继续,欢迎插播……
22011-07-25 15:06
继续编辑
怎么只有看的,回个话吧,继续写帖……

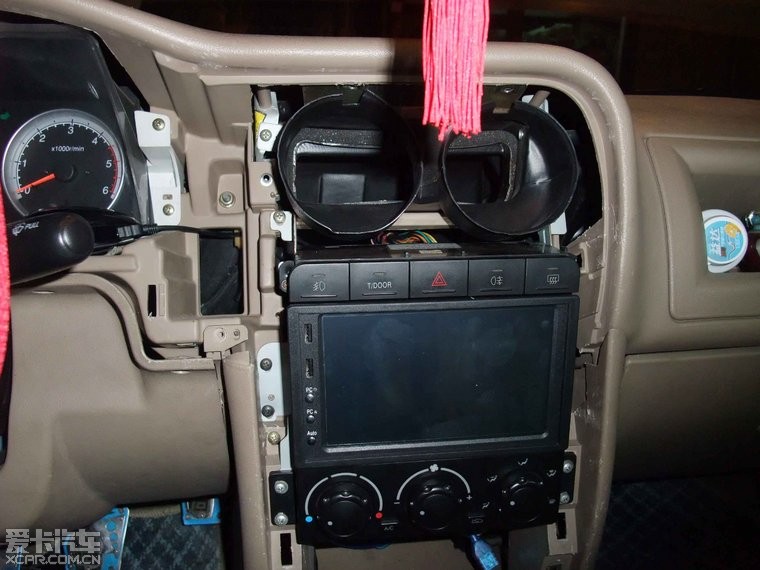

把电脑装到中控锁上晒一下。




把中控面板装回去,试机时发现保险烧了,换了保险开机试了下可以就先回家了。1号下午3点多冒着高温开始蒸腾到晚上9点左右,先回家吃饭再说。没想到回到家关机再开机就开不起来,看了下车上的保险没烧,咨询了卖家,收音和屏幕设置没问题确定电脑的保险烧了。自行拆机不给保修,没办法只好拆下机器寄回去让卖家换保险并把保险接在外面。2号寄回去的时候顺丰把件发错集散点,本来走的是杭州集散点,没想到发到温州去了在温州滞留了一天,4号卖家收到后换好保险我又拍了免接线插头当天寄回来,5号收到后再把机器装回去。原车的两锭接头只有前门两路音频,把原车接头和音频过滤器也寄给卖家。让他接线比较好,原车插头有点不好了,卖家直接送个两锭插头把接头跟原车的线接好和免接线接头插上就可以,比第一次接线快多了,还向卖家要了些热收缩管省去了缠胶布的麻烦。可惜USB接头的热缩管有点细了套不上只好在缠胶布,把高音喇叭接在前门音频上,低音炮和后门喇叭接一起。

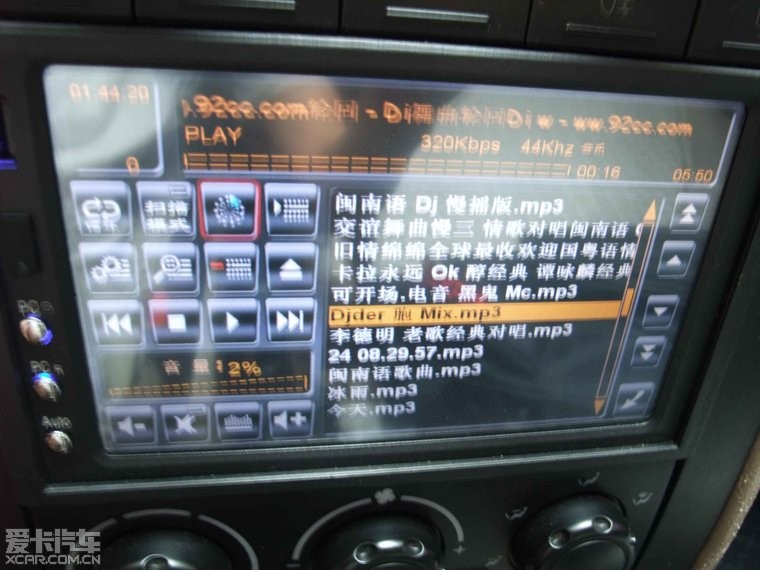

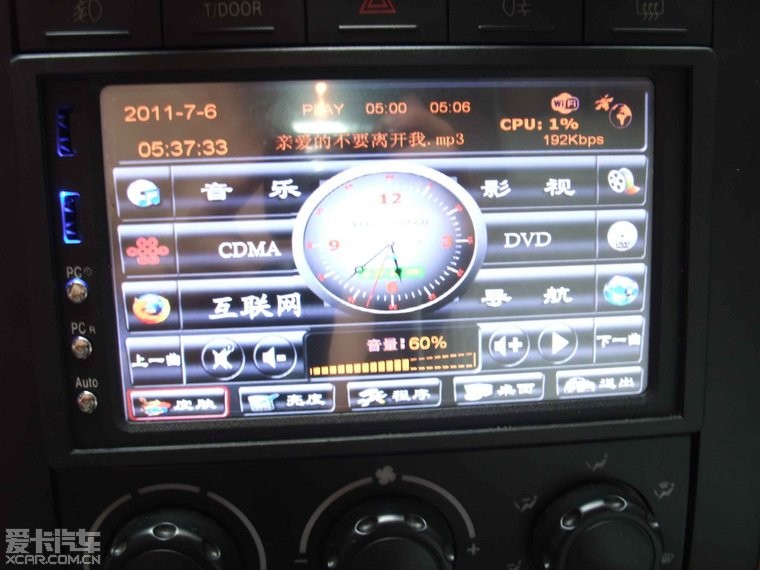

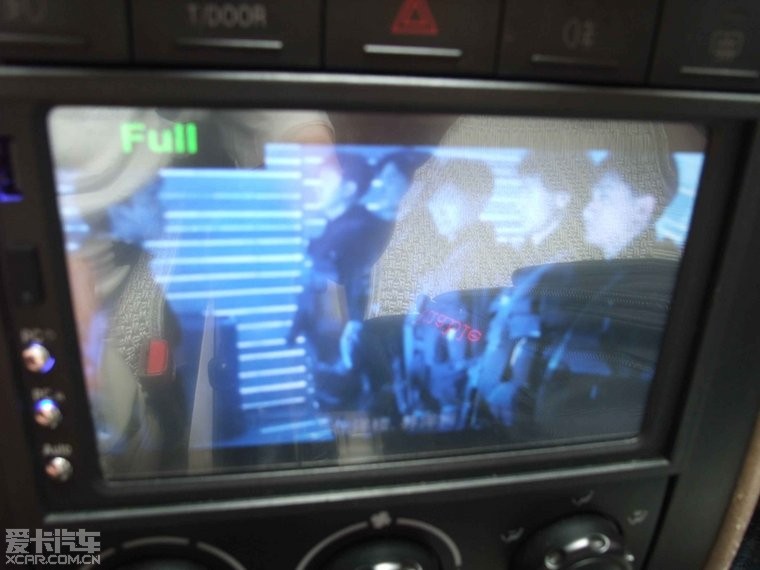

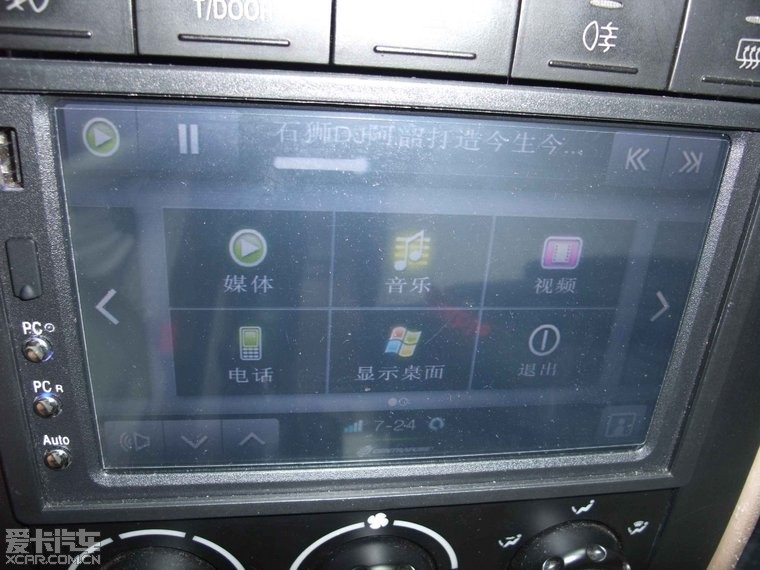

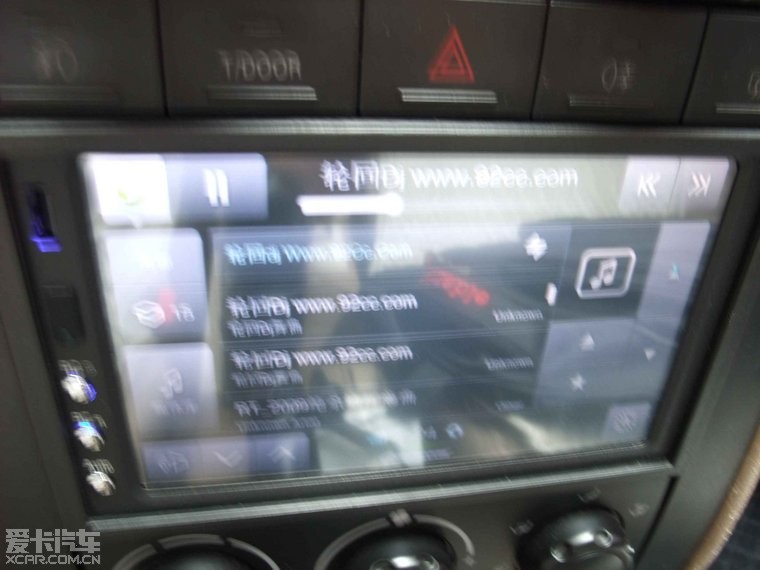

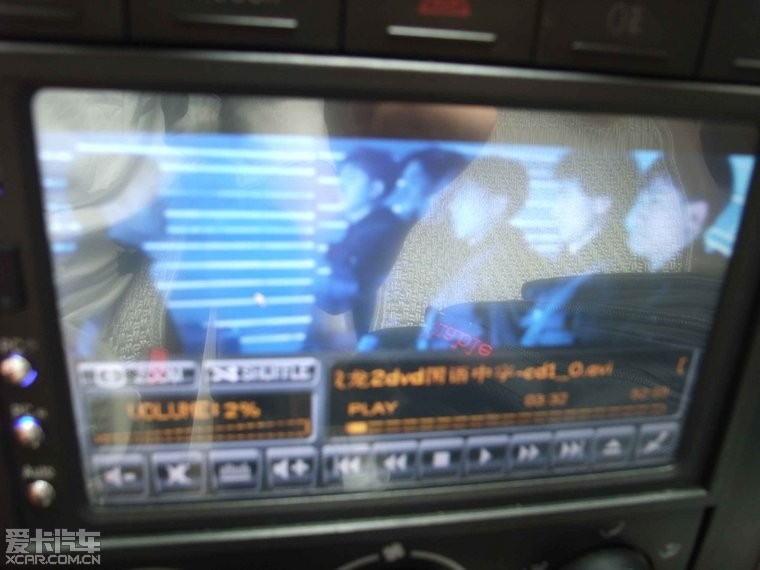

终于折腾好了开机晒下RR中控软件,没有集成蓝牙电话功能,另一款中控是CF带蓝牙电话不过没有RR好用不支持遥控控制。放电影显示比率多样还是RR好用。

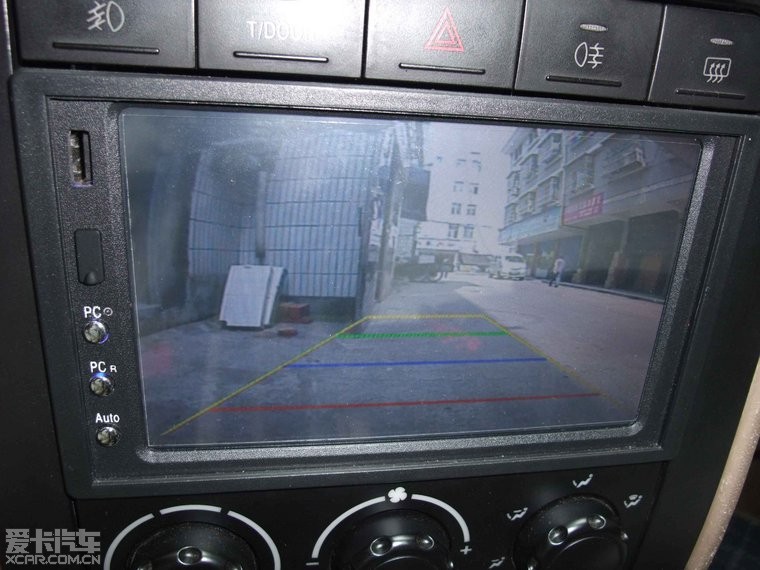

忙碌了几天昨天再拍了些图片,先晒下倒车影像。

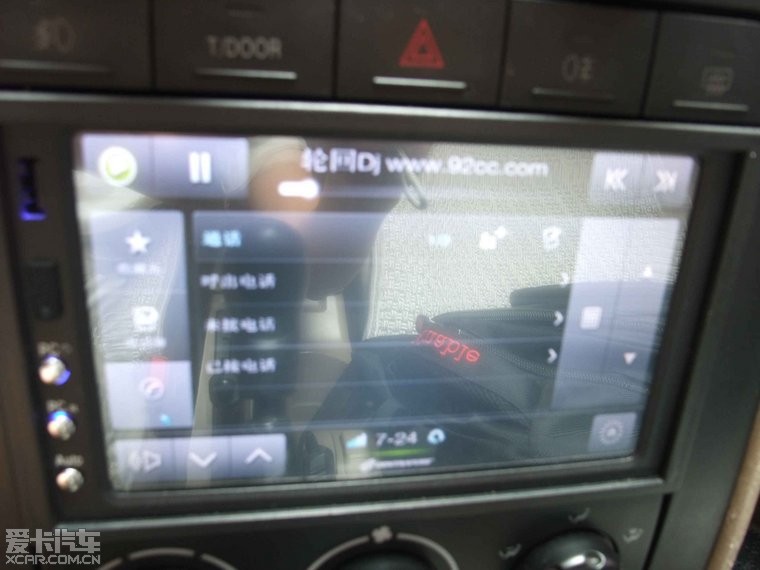

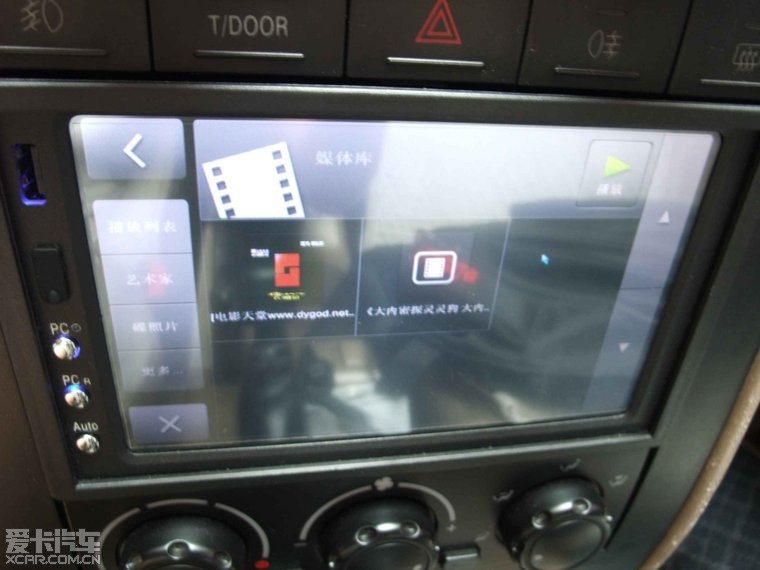

再晒下Centrafuse中控软件,朋友们如果有好点的中控软件欢迎跟贴。





32011-07-25 15:24
继续编辑
继续……

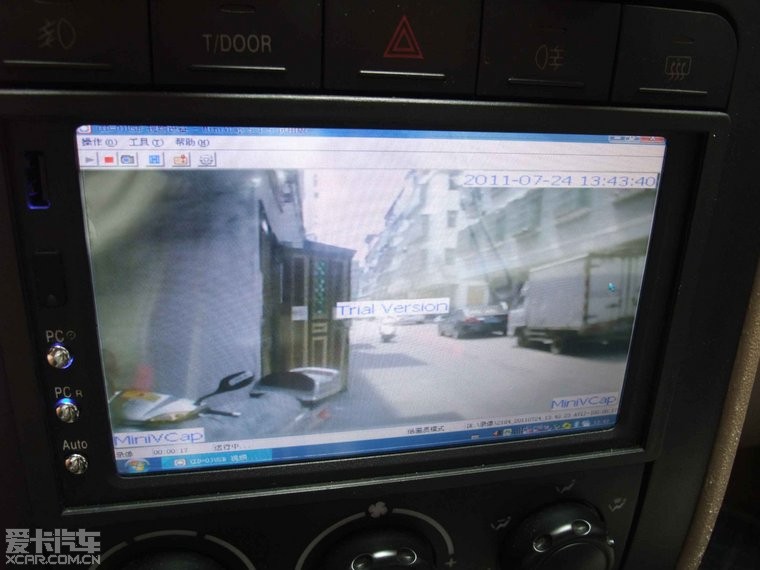

晒下桌面和minivcap开机自动录像软件。






minivcap是试用版,画面有字,录像一小时自动停止需要手动点才能再开始录像。每次开机需要按键精灵和一款自动鼠标软件把视频属性设置防逆光,有时自动设置点出操作慢了,没设置好视频属性就白茫茫一片。准备买正版,如果有好用的录像软件欢迎跟贴回复。

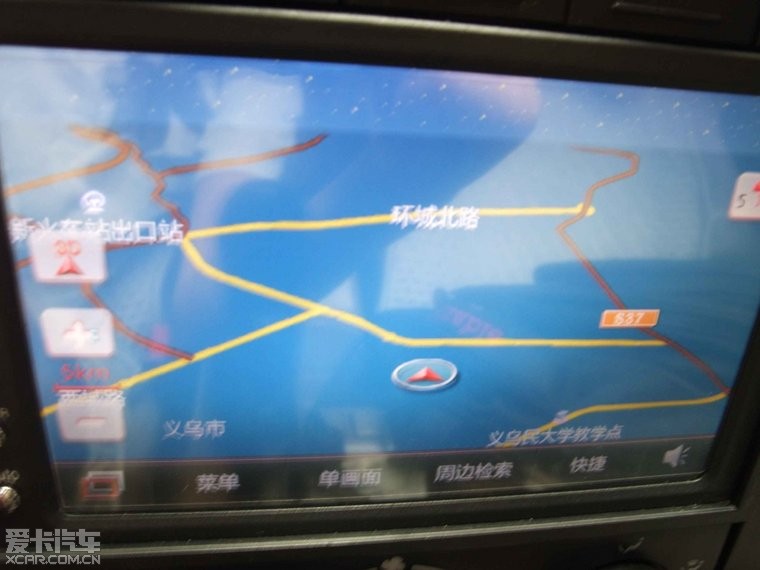

接下来介绍导航软件,首先登场的是:灵图天行者9 PC版。

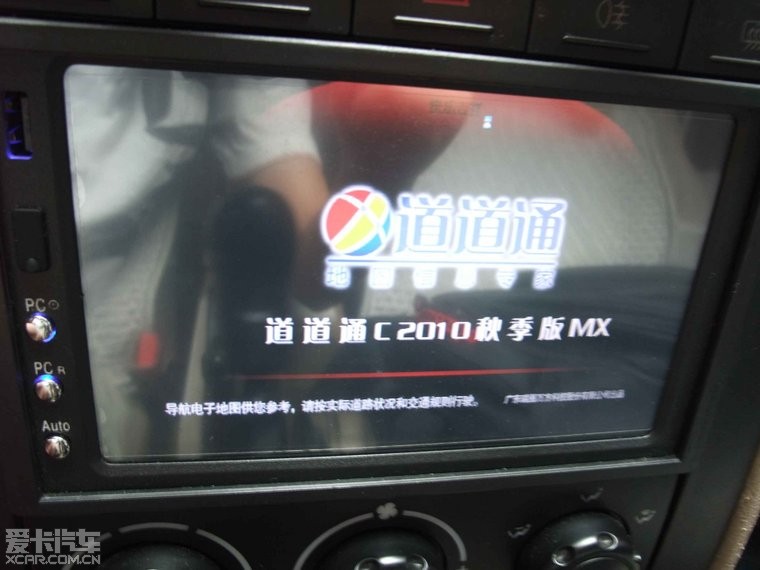

再来是道道通PC版10年秋季的。







第三款导航用CE模拟器运行的凯立德,原机的装的比较旧我更新了11年夏季版,不知道是不是端口的问题定位不了,改天把旧版的端口文件覆盖看看。我的手机上运行正常,期待PC版的凯立德,用模拟器运行画面比较卡。


42011-07-25 15:38
继续编辑
期待插播……

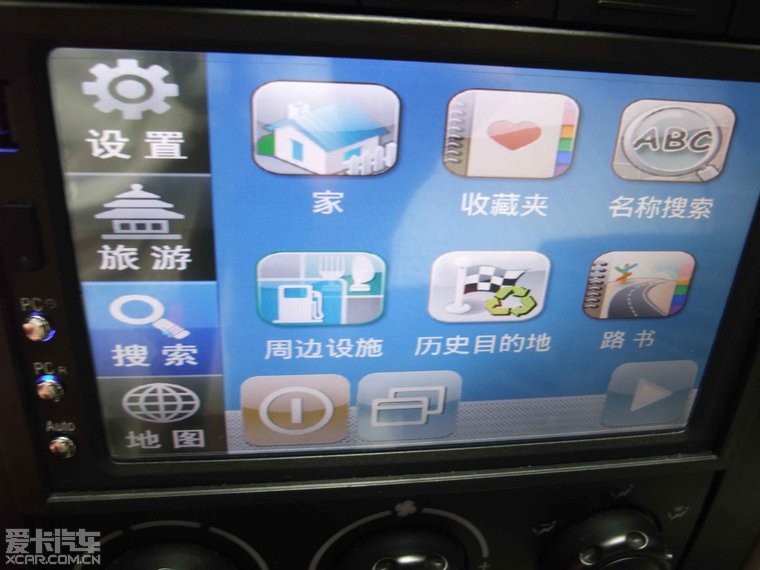

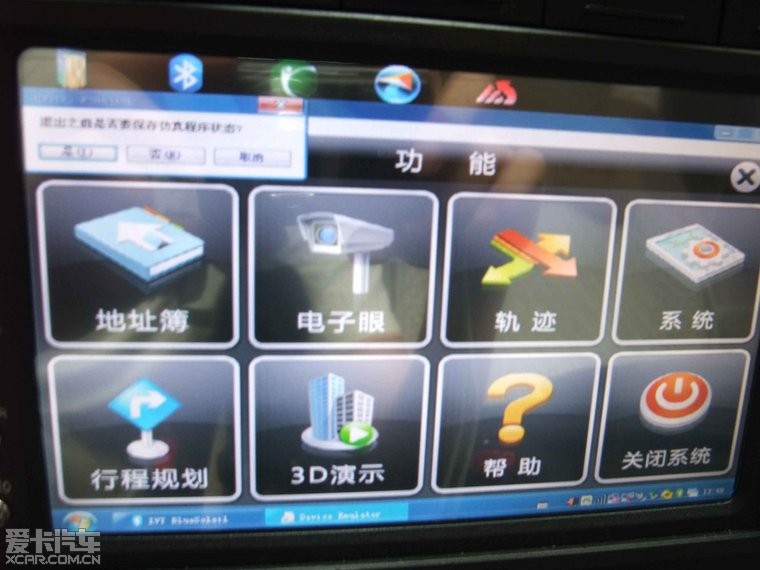

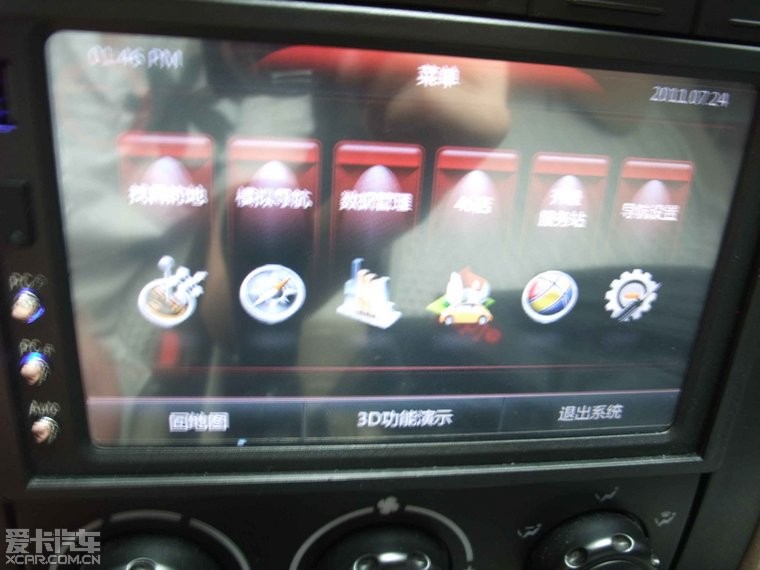

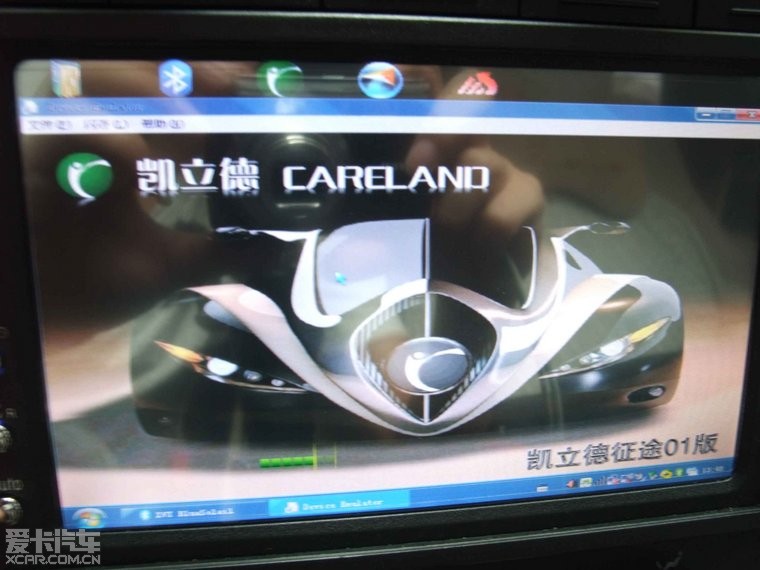

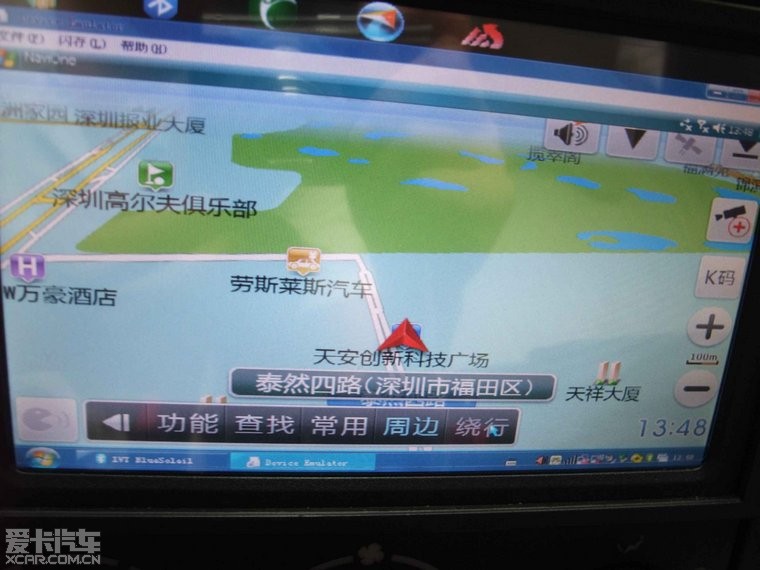

继续介绍凯立德








退出模拟器是提示是否保存一定要点否,否则导航的菜单就不显示了,就得用修复文件修复下模拟器,再重新设置模拟器端口保存下。






接下来粉墨登场的是RII迷你蓝牙键盘带触摸板,夜光按键淘了185米。平时就放在档位边上。

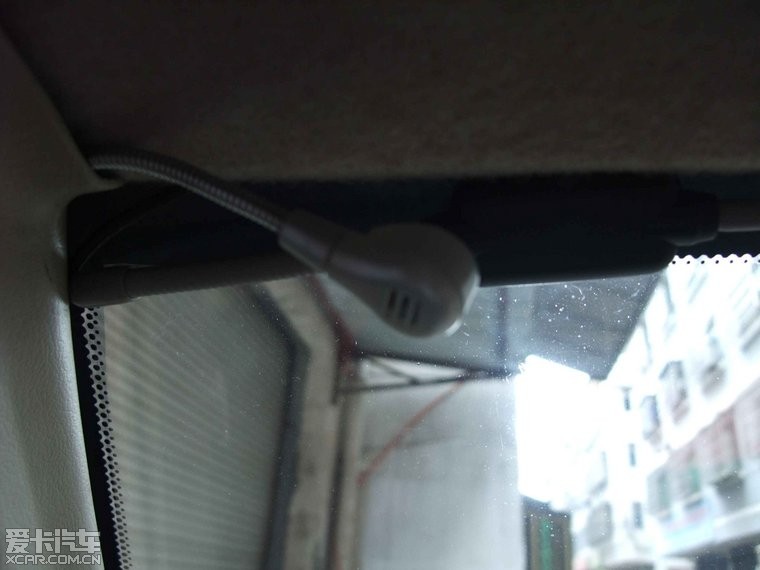

之前打接龚先生的AUX线带的麦坏了,就把以前一个坏了一个耳机的耳麦上的麦拆下来当电脑的麦。沿着A柱把麦放在顶棚的位置。

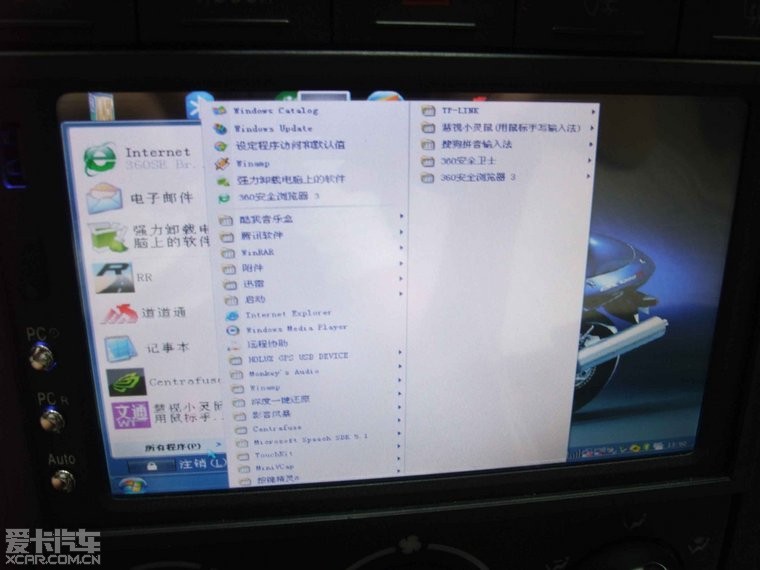

晒下程序。

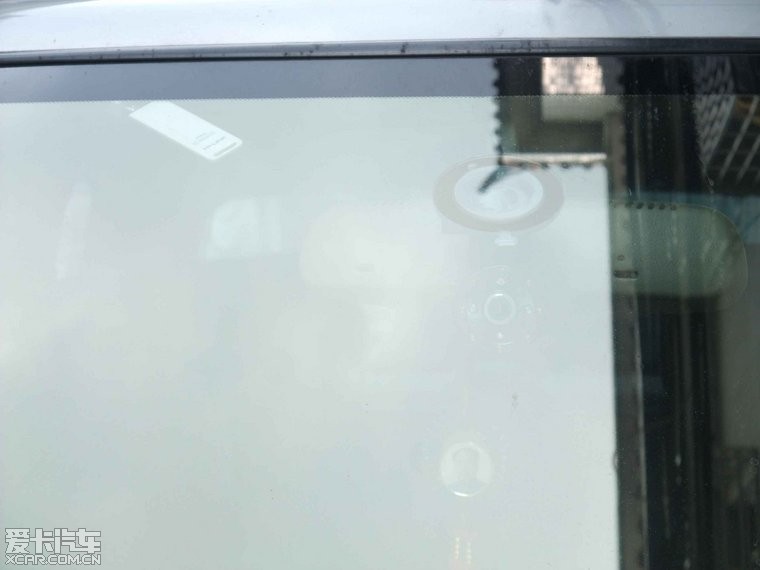

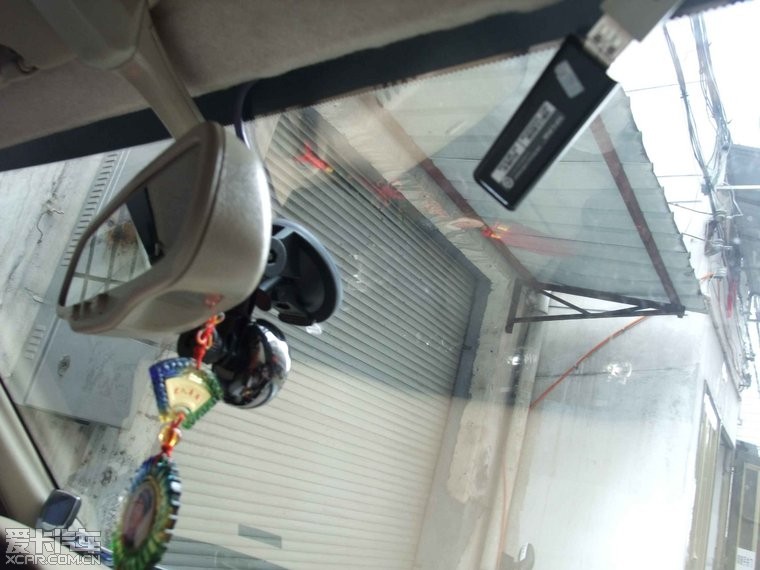

接下来是行车摄像头和无线网卡登场。外面拍的由于黄金前挡反光膜的关系不清楚,再来张车内拍的。如果没有可用的无线网络就用蓝牙连接手机上网,或是把手机wifi路由器功能开启来,把手机当无线路由器使。









再来给倒车摄像头来个特写。


52011-07-25 15:45
继续编辑

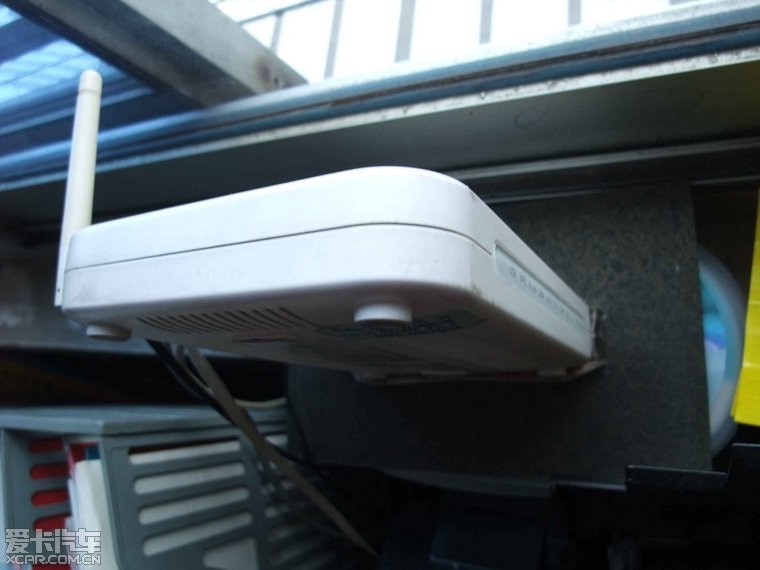

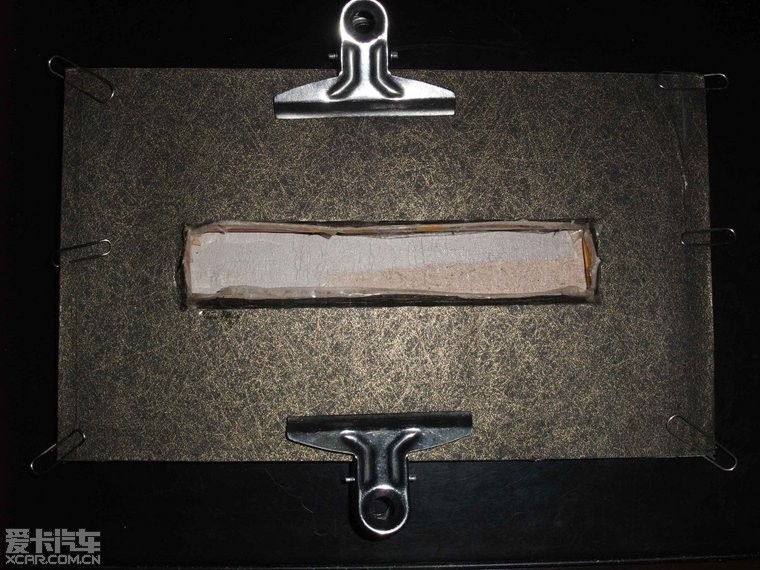

最后在晒下自己DIY的无线猫支架,把猫放在窗口车载电脑的无线网卡才连得上。







帖子开头忘了写车载电脑的配置现在说一下:

详细配置:

主板945工控inter D525主板,超低功耗,耐高温,耐低温,超稳定。

芯片组:[url=]英特尔® NM10高速芯片组[/url]

南桥:Intel82801GBMICH7-M

北桥:Mobile Intel Calistoga-Gi945GM

显卡:Intel GMA 3150 显存256M

声卡:HDALC662

cpu[url=]英特尔® 凌动处理器 D525[/url]1.8G双核45纳米 超低功耗,低电压板

硬盘:320G 三星抗震2.5寸全新笔记本硬盘



内存:1G DDR3 金士顿全新行货(换2G加100元)我选择升级2G,因为经常多任务运行。



系统:windows xp或者win7 建议使用xp兼容性好 (预装软件:RR中控软件 播放软件 系统一键恢复软件 导航软件:灵图9 凯立德 道道通 高明 )所有软件在D盘下都有备份,系统软件都是装好的,而且做了一键还原备份

显示器:7寸(大7寸,屏幕显示面积为153mm*93mm) 100%全新 台湾群创出品 800*480数字屏 高亮 高清 led背光 原装触摸屏 预装系统默认分辨率800*600。屏幕显示非常清晰,字体边缘无拖沓,笔画清晰,看高清电影头发丝都可以数到,亮度高,白天阳光照射依然清晰。色彩纯正,而且颜色亮丽,在车载电脑7寸显示器中绝对一流!欢迎行家PK!用1024*768的分辨率时,屏幕字体小的可怜,无法和家用电脑显示器比较分辨率,毕竟只有7寸,有的客户说他用惯了1024*768的分辨率,无语!7寸显示器只有19寸显示器的七分之一大小,如果同样的显示面积,要比你家用的显示器像素高很多倍了。

机箱:标准车规2din机箱

倒车自动切换:无论电脑在何种状态,只要挂倒档就自动切换为倒车摄像头画面,倒车完毕,自动恢复

电源:itps电源模块,打开钥匙8秒自动启动电脑,拔掉钥匙25秒自动执行关机程序,2分钟后强制断电,汽车打火不断电

收音:进口车载高频头数字收音模块,内置FM 和AM双波段立体声收音,支持原车天线,收音灵敏无杂音,FM可预置60个电台,AM可预置20个电台,全触摸屏操作,开不开电脑都可以听收音机

功放:内置车载4*45W标准车载功放,TDA7850芯片,高音亮,低音厚,中音准,触摸屏控制音量,高低频音效调节

蓝牙:内置2.0蓝牙,支持车载蓝牙电话 支持多个蓝牙设备同时连接,速度快,传输稳定

风扇:cpu风扇 机箱后置散热风扇AVC滚珠轴承 静音 长寿

前置接口:2个usb itps控制按键 OSD菜单按键 触摸切换按键

后置接口:4个usb扩展接口 麦克风3.5mm接口 备用3.5mm音频输入 汽车天线输入插孔 AV1倒车自动转换 AV2备用 电源和喇叭总线接口

配件:触摸笔2只 前置usb防尘帽2只 说明书

包装:中性包装 无字纸板箱包装 气泡膜

整机功率:35W(待机) 55W(峰值)注:汽车的原装cd功耗也是50W左右

欢迎大家一起来讨论……
62011-07-25 16:36
继续编辑
谢谢两位朋友的支持……
72011-07-26 11:18
继续编辑
看客多,只有两朋友回复了,看过的朋友动下顶起来,谢谢……
82011-09-26 08:40
继续编辑
第一次作业顶起来啊,别沉了……
