保险盒取电，深更半夜闲不住，自己DIY行车记录仪隐藏走线

前段时间在*****上面淘的行车记录仪，今天终于抽出时间来装上去了。
首先和大家说下，我选择这款行车记录仪的几点理由：
一、由于小三怎么着也是SUV，装后视镜行车记录仪我觉得更为搭配，当然每个人的审美观不一样；
二、夏天快到了，小机器放在前挡风玻璃上，我怕支架会受不了高温，脱落，甚至会自燃，这样的事件并不是没有；
三、我喜欢双镜头前后双录，现在的碰瓷手段太高超，能防，则防；
四、品牌、功能配置等方面。
再说下为何要在*****上面买？
1、我仔细勘察了一段时间，*****上面的价格都比较规范，就是不像在某宝还有京东上面一样那么乱，同一款机器，可能有数个价格；
2、*****是他们商家直营，保证正品，售后也有保障！
最后再说下这款记录仪的我认为还比较可以的参数配置：
1、安卓智能系统；2、语音声控；3、微信车车互联；4、7.36寸大屏导航；5、支持WiFi。
深更半夜闲不住，没事儿干，脑子一热，就动手干了，当然前提也是查看了很多资料，总结了很多车友的心得，在这里表示一一感谢！由于晚上，灯光不是很强，甚至有点反光，大家凑合看下。

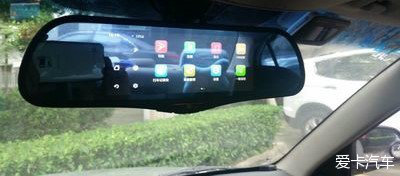

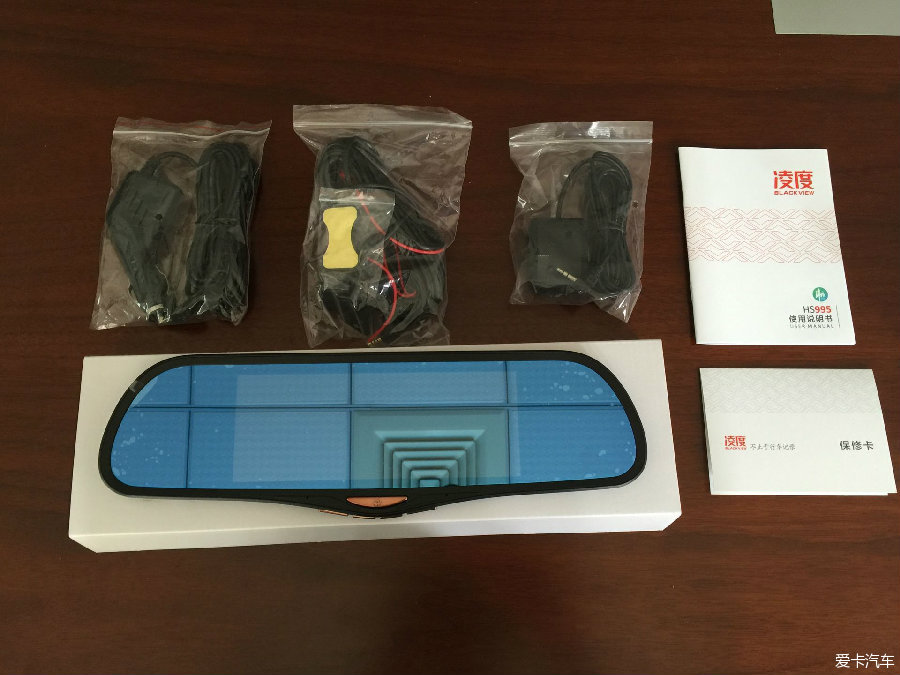

先上一张正面照吧

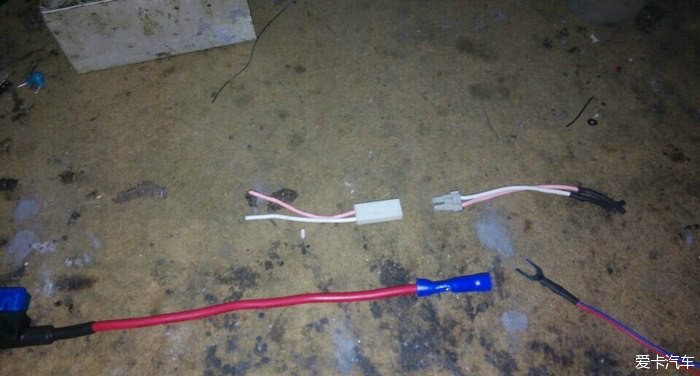

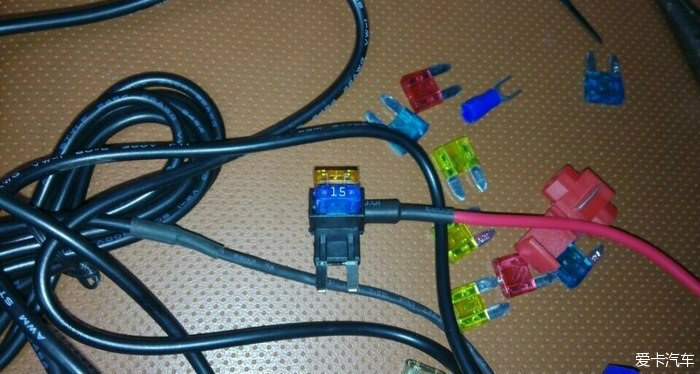

买的保险取电线和送的降压线正极接头不能相互接驳，只能找些东西代替了（有知道上边的两个接口是在什么地方用的吗）

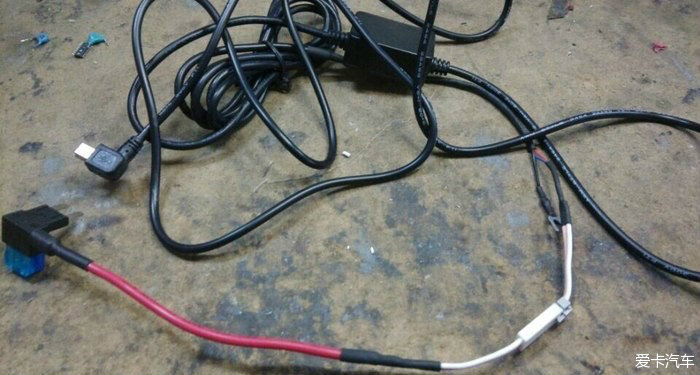

焊接好接上后，接驳后的牢固度不错。图3的U型小铁片是降压线负极！

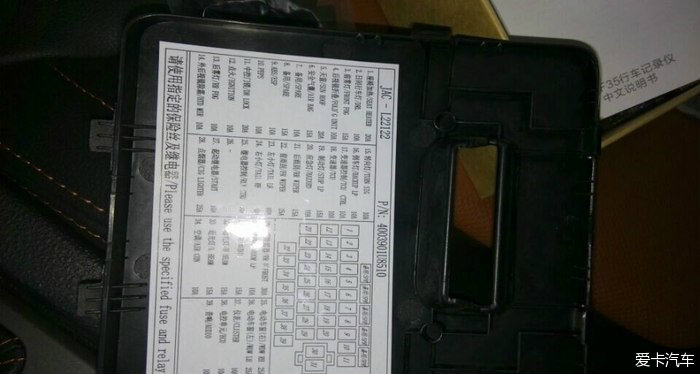

保险盒说明

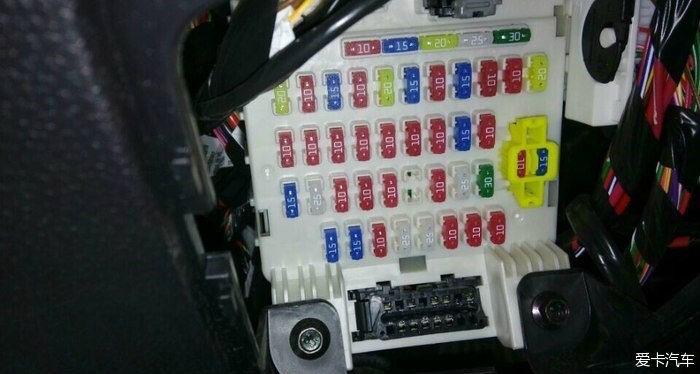

在驾驶位左边往下把保险盒盖拉下来就会看到里边一排排的保险！

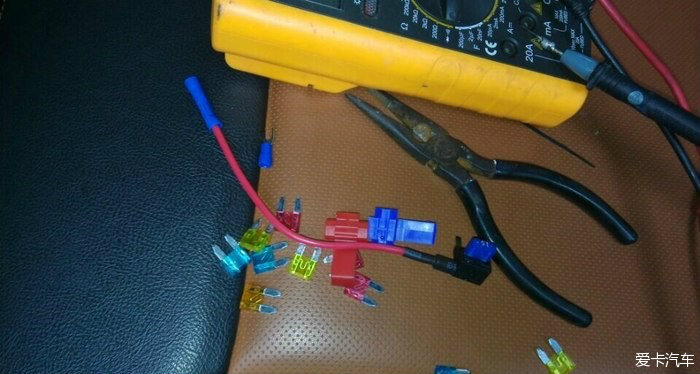

在买取电线时随便买了一些保险来后备。4毛一个，不算贵！（江淮瑞风S3的保险属于小号的，亲们不要买错哦）上图取电线搜口上边的（黄色）是记录仪的保险丝，5A的，小小的记录仪足够了。下边（蓝色）的有15的表示15A的保险丝。是车上ACC的保险，我这里是要接在后雨刮这个负载上取电。位置在上图的21，上图的下边往上数第二排左边的第一个蓝色15的位置!（保险要拨下来，指甲够硬的话就直接用手拨下来，我就够硬，要不然就用钳子吧）

把做好的取电线搜头插进保险盒相对应的位置，相用点力哦。（插的话当然是要用点力咯，对不？

）

按照下图的步骤，大概15分钟就可以完成布线

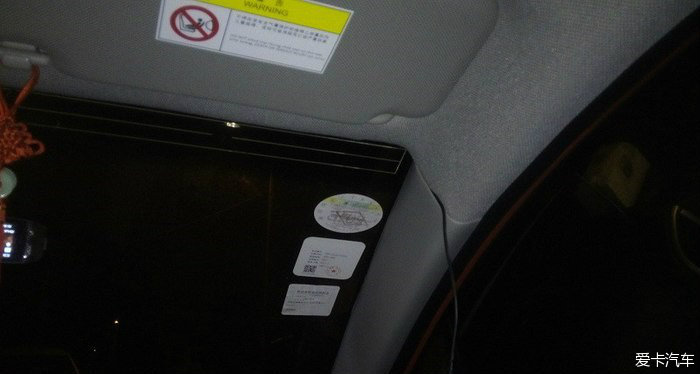

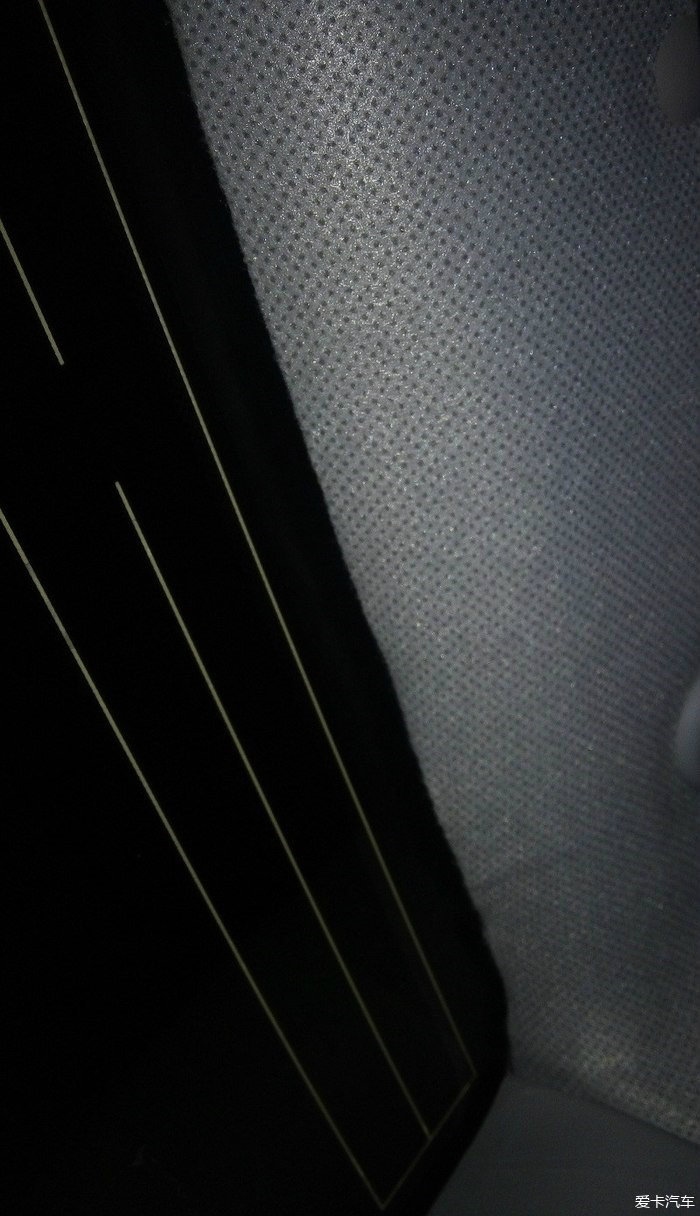

把线塞到车顶上面的泡沫板内，这张我忘记拍了，后面再补一张。

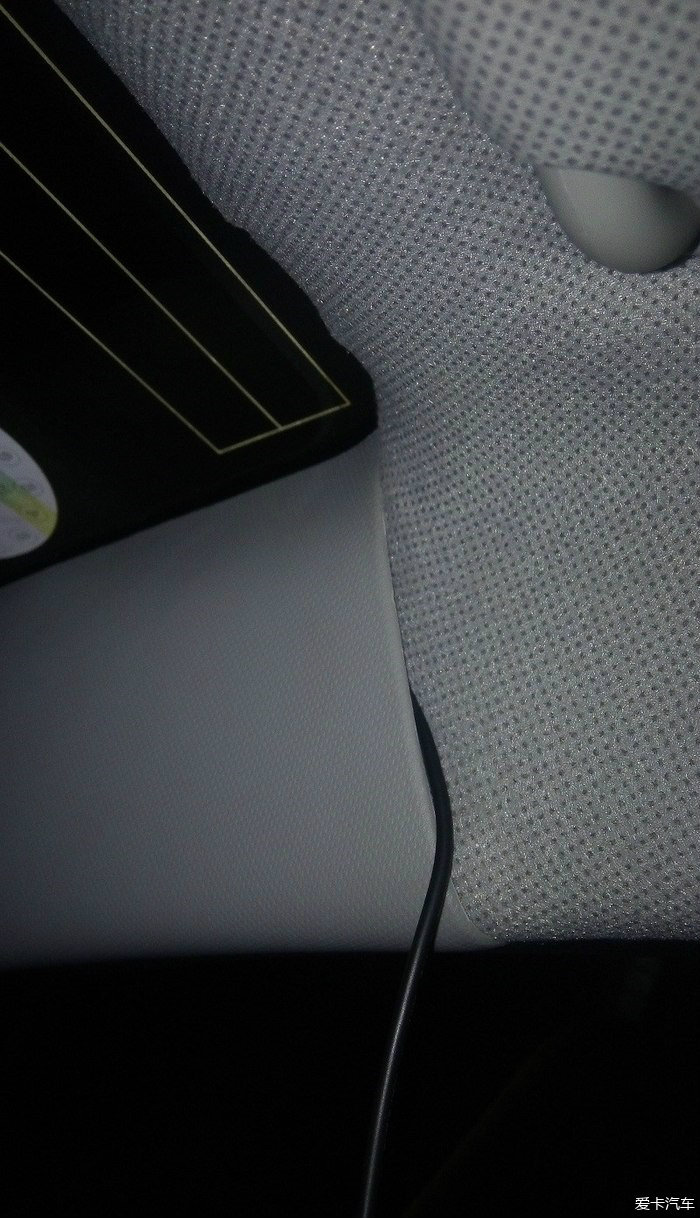

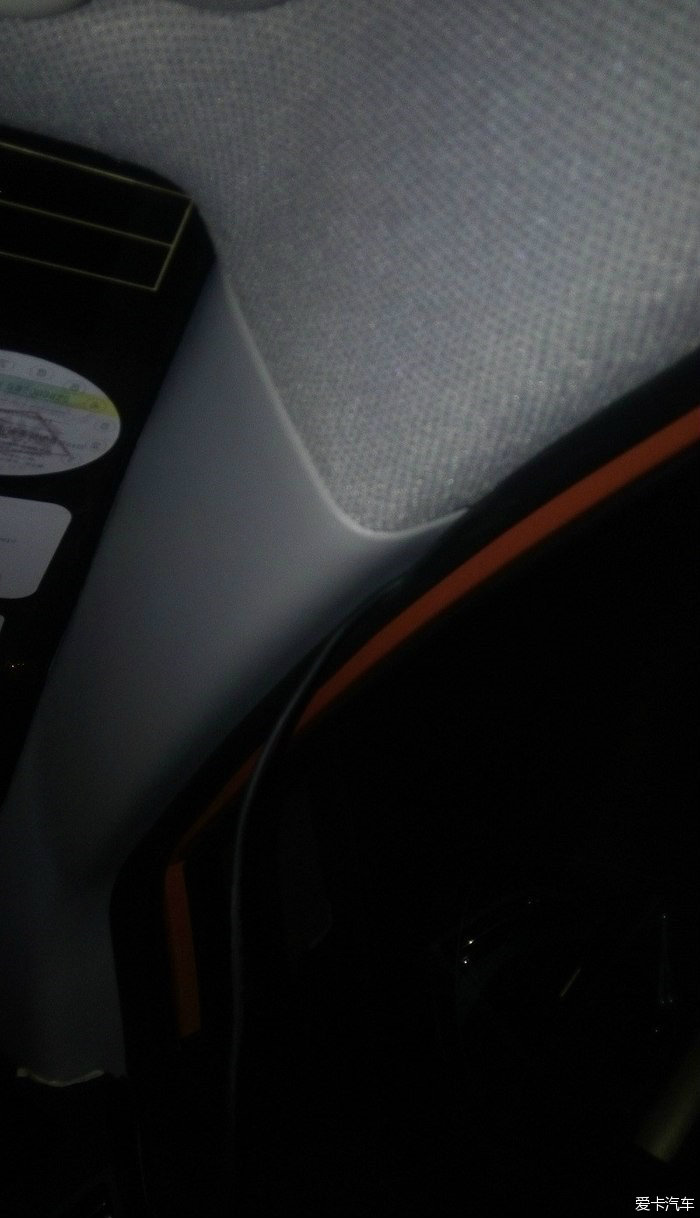

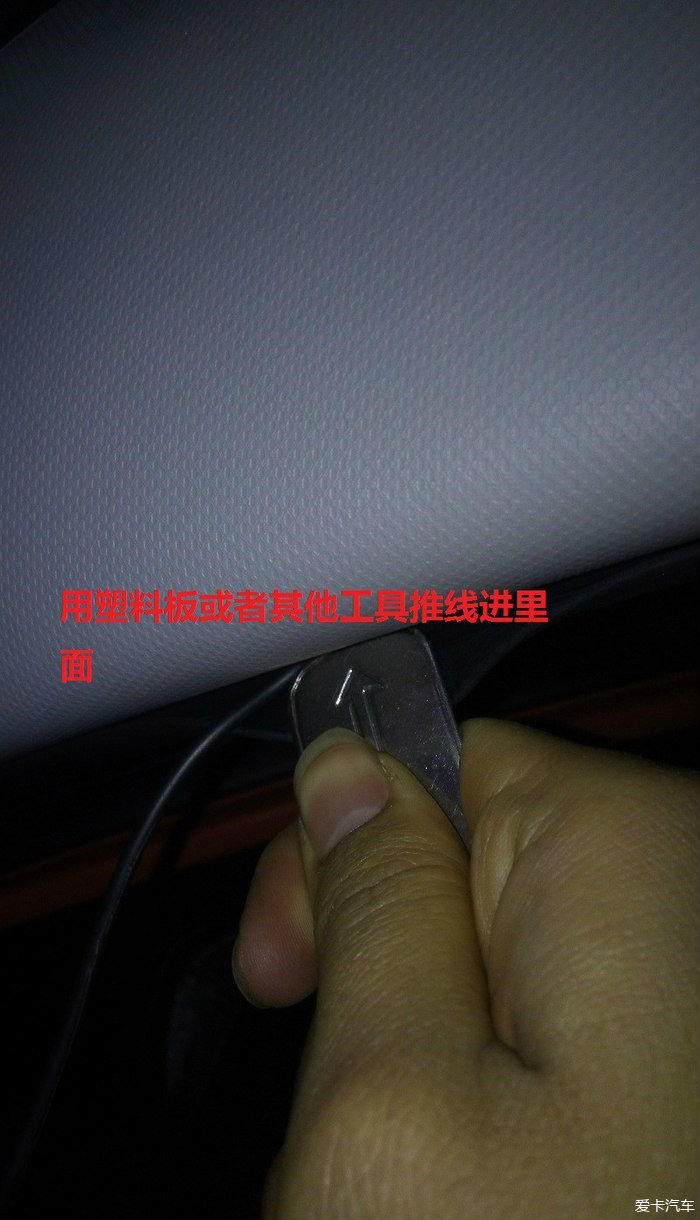

到边角时，用硬板把线塞入A柱

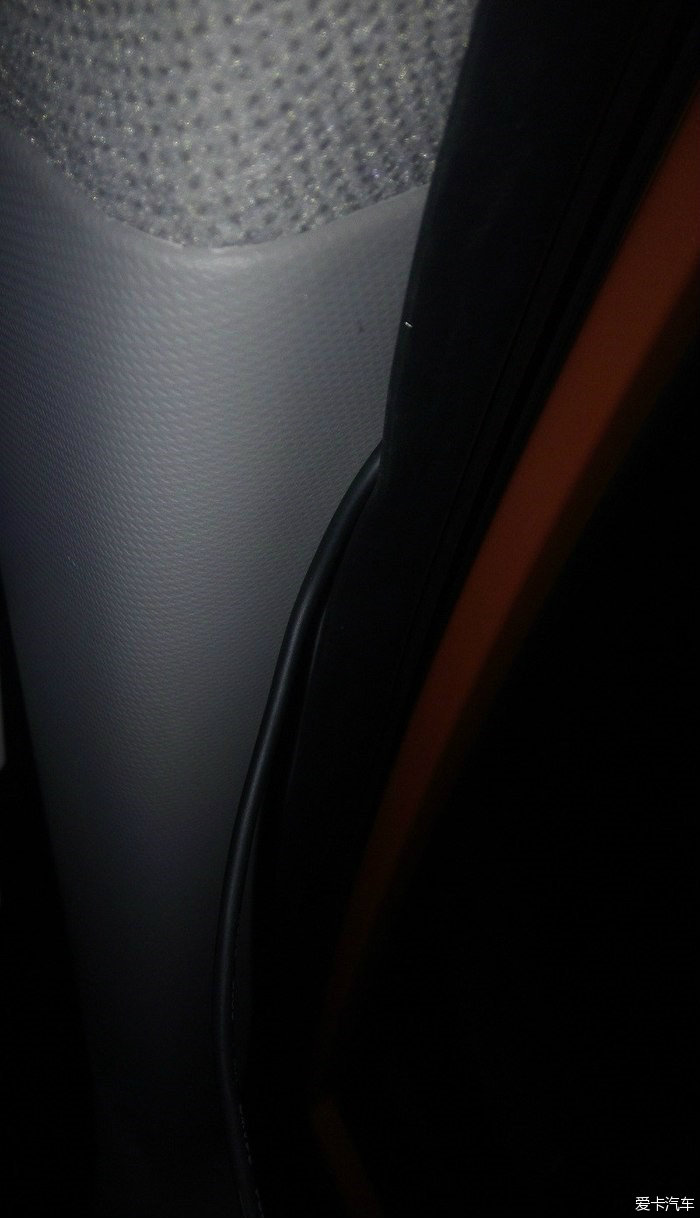

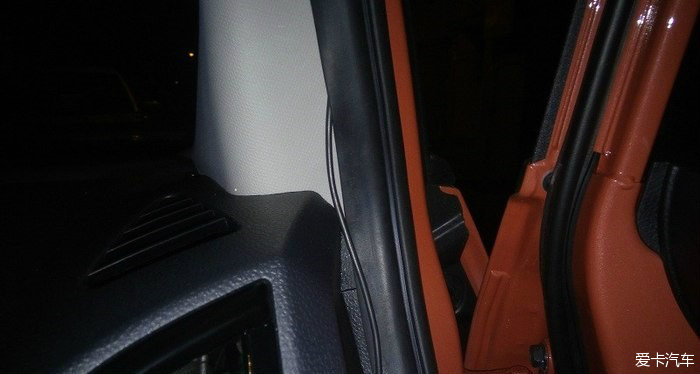

从A柱拉出电线，塞入防水胶条内

这里的交接入下面有道槽，正好过电线

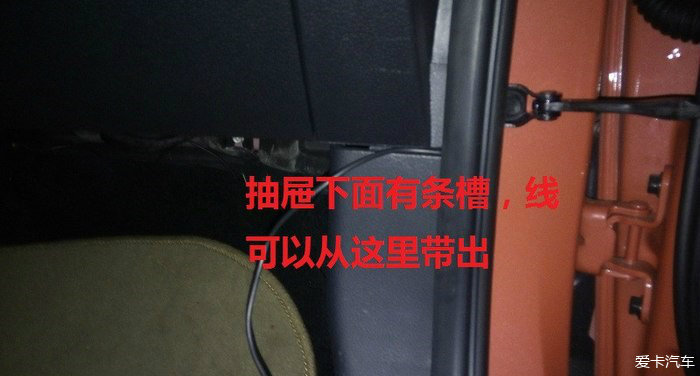

把电线从抽屉下面的槽导出

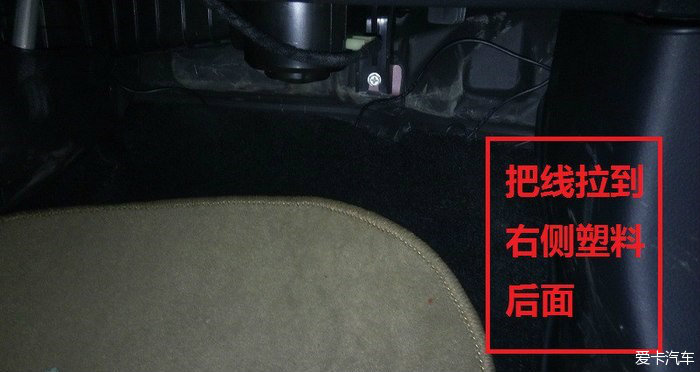

将电线拉入右挡板再拉出多余的线

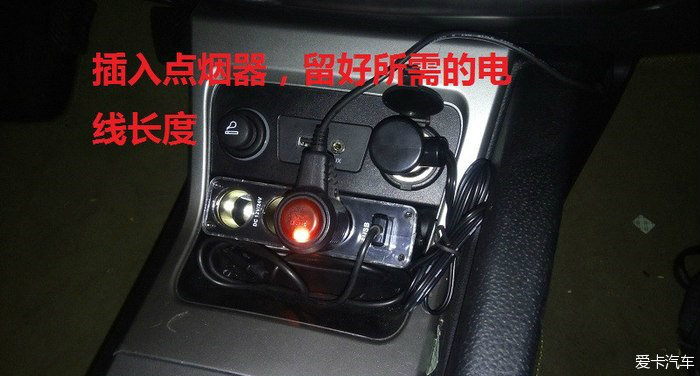

留好点烟器接头处电线的长度

多余的电线从左侧挡板后拉出

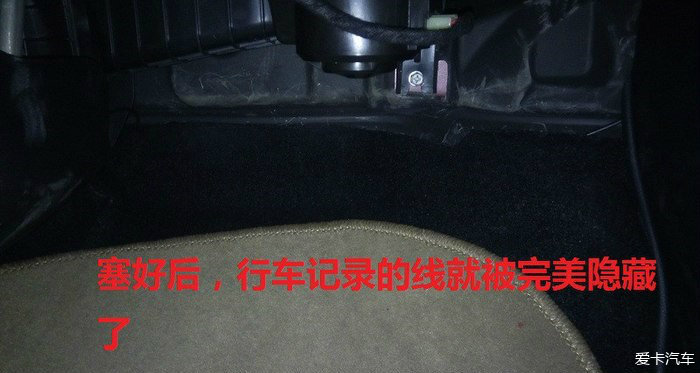

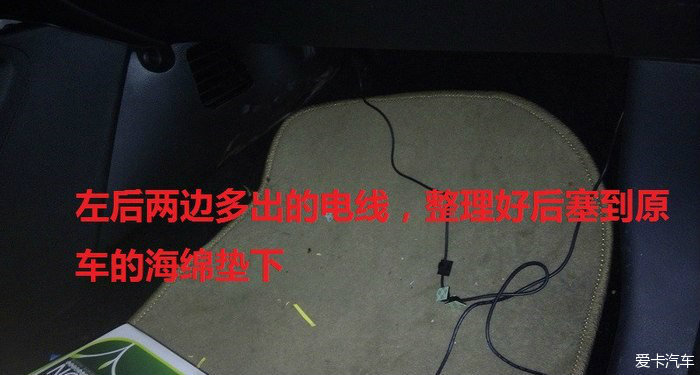

将多余的线塞到黑色海绵垫下（完工）

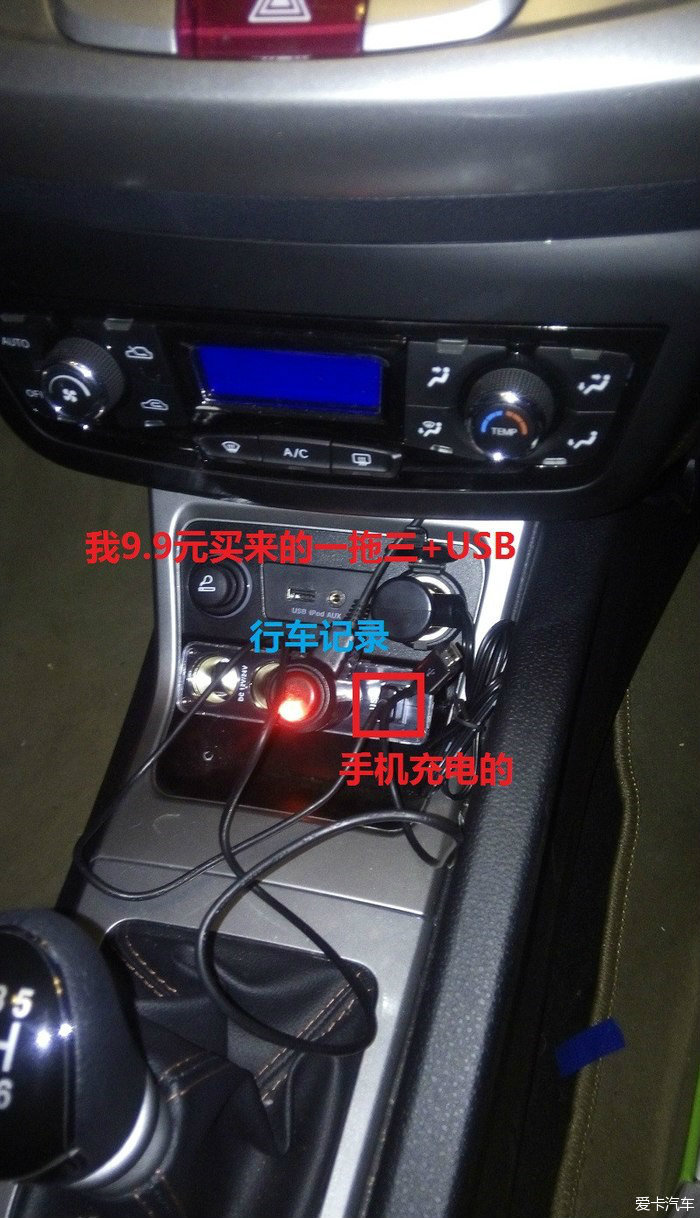

可以买个一拖三，以后给其他外设供电

布线完成后就再还原保险盒，再装回去，就OK了，这个大家都知道，。我就不说了，。
后镜头的话我现在还没装，这个工程量有点大啊。计划周末再弄吧！
希望能帮到车友们，谢谢观看！
