自己动手加装沃尔沃XC60尾门一脚踢开关、尾门遥控关闭

爱卡币+20

共获得爱卡币

咱们沃沃XC60虽然是电尾门，但总觉得还不够方便，要是能实现一脚踢开关尾门是不是更方便更有B格呢，这种情况特别适合于你双手拿了东西不方便用钥匙开关门。经过上次自己换撑杆时发现是可行的，关键是搞定两个按钮：一个是牌照灯边的橡胶板开门按钮，一个是关门按钮。其实原理很简单：只要能给这两个按钮相应信号，让电脑以为有动作，则它就会执行开关门的程序。TB上卖的一脚踢模块都是只有一个信号输出，即踢脚时输出一个信号，大多数车的电尾门开关信号是相通的，但XC60的开关门两个信号是独立的，需要两个模块分别控制，接两个模块既复杂又不经济（踢脚模块费用占了本次造价的90%以上），为了实现一个模块控制，就需要加一个延时继电器，延时继电器从尾门灯上取电，锁车状态时尾门灯熄灭则继电器断电，常闭端和踢脚信号线相连到开门按钮，踢脚则开门。尾门打开则尾门灯点亮，继电器通电常闭端和踢脚信号断开（此时需设置一个大约3-5秒的延时，否则继电器马上断开常闭端和踢脚信号线，则尾门无法打开），延时后继电器吸合，则常开端与踢脚信号线相通连上关门按钮，此时再踢脚即可关门。遥控关门改装就容易很多了，只要把遥控模块的两个无源输出端接到关门按钮上就OK。到此就可装B了

，原来的开关门功能不变，增加了踢脚开门、关门、遥控关门。增加的功能使用条件和原来一样，即：锁车后钥匙在身上才可踢脚开关门，后备箱解锁后身上没有钥匙也可踢脚开关门。全部费用不到750米。此方案存在唯一不足就是：如果尾门打开时间太久，为了省电尾门灯会熄灭，则继电器恢复常闭状态，踢脚信号和关门按钮断开了，此时要踢脚两次才能关门，第一次相当于按了一下开门按钮，尾门灯重新点亮，此时再踢脚一次即可关门。
视频效果在最后

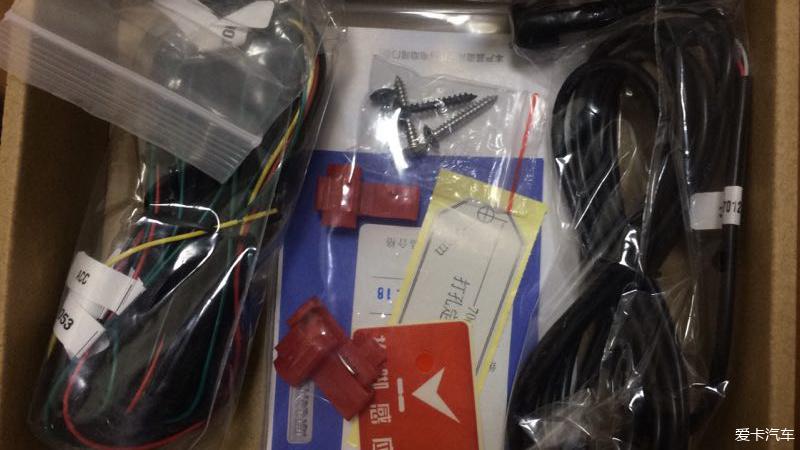

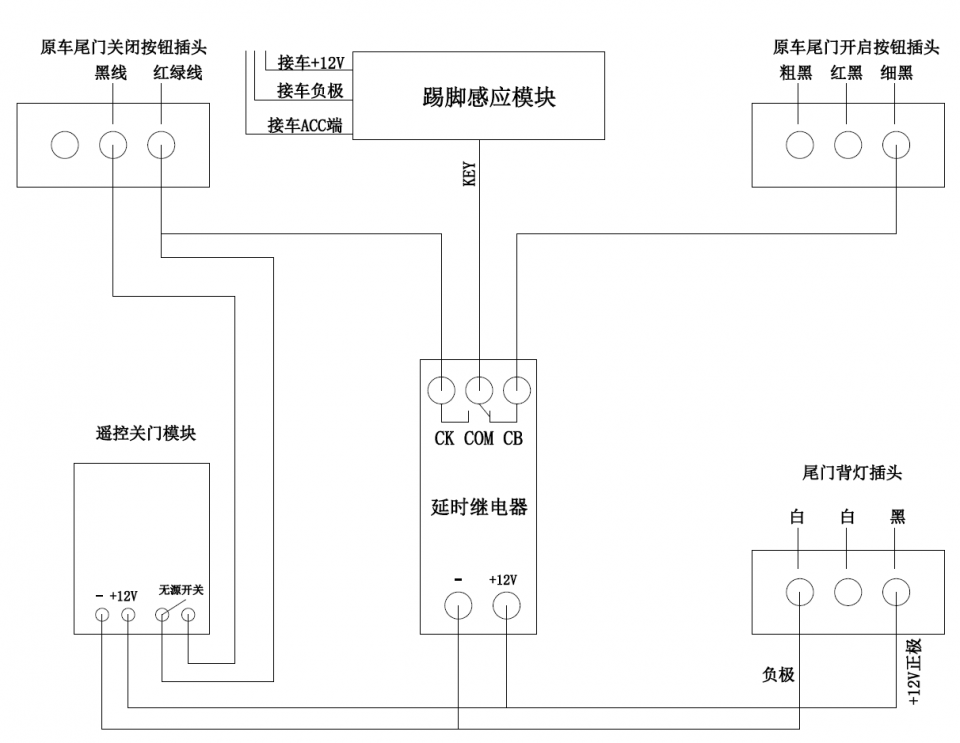

自己用CAD画的简图，考虑到XC60尾箱没解锁是无法开启的，所以ACC就没接

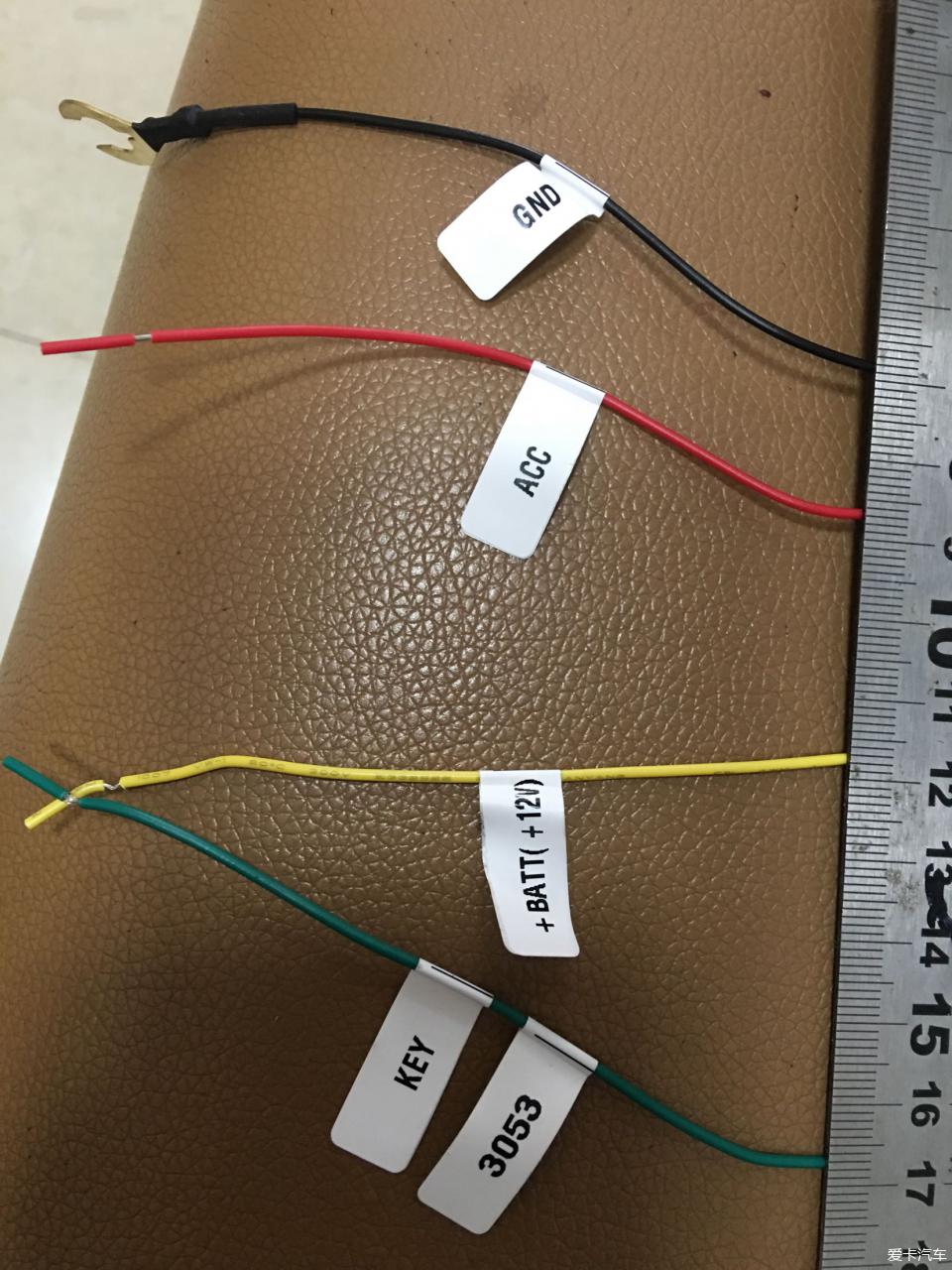

踢脚模块的 12V线，我是接在尾箱左边的保险盒内，里面有两个插位是空的，刚好是常电，用5A或以下的保险丝。负极接到备胎左则的螺丝上。

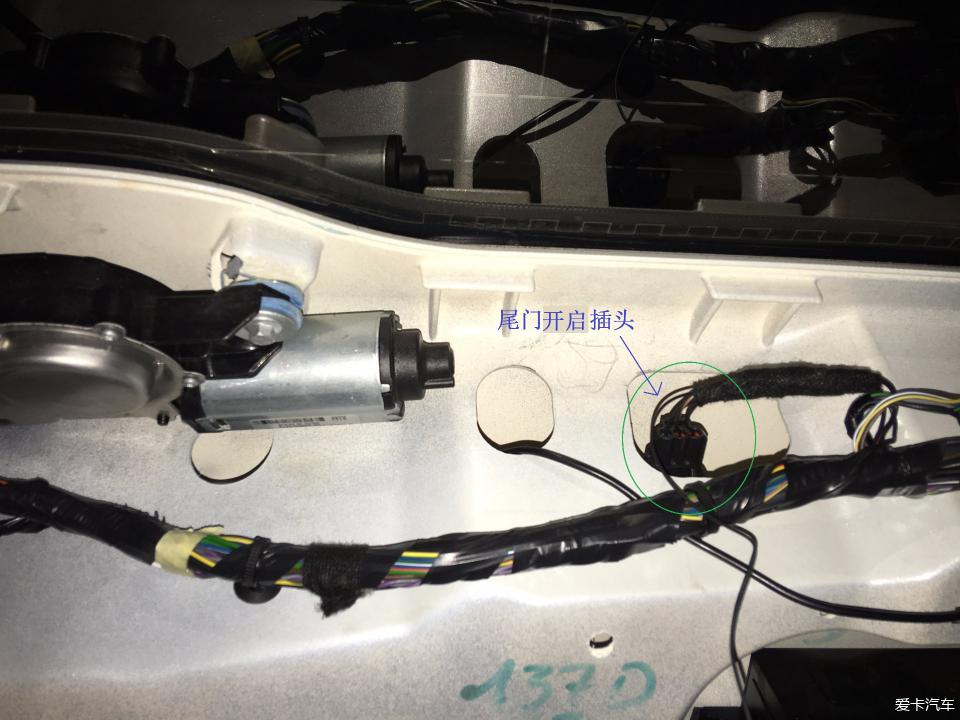

雨刷电机边开门按钮插头

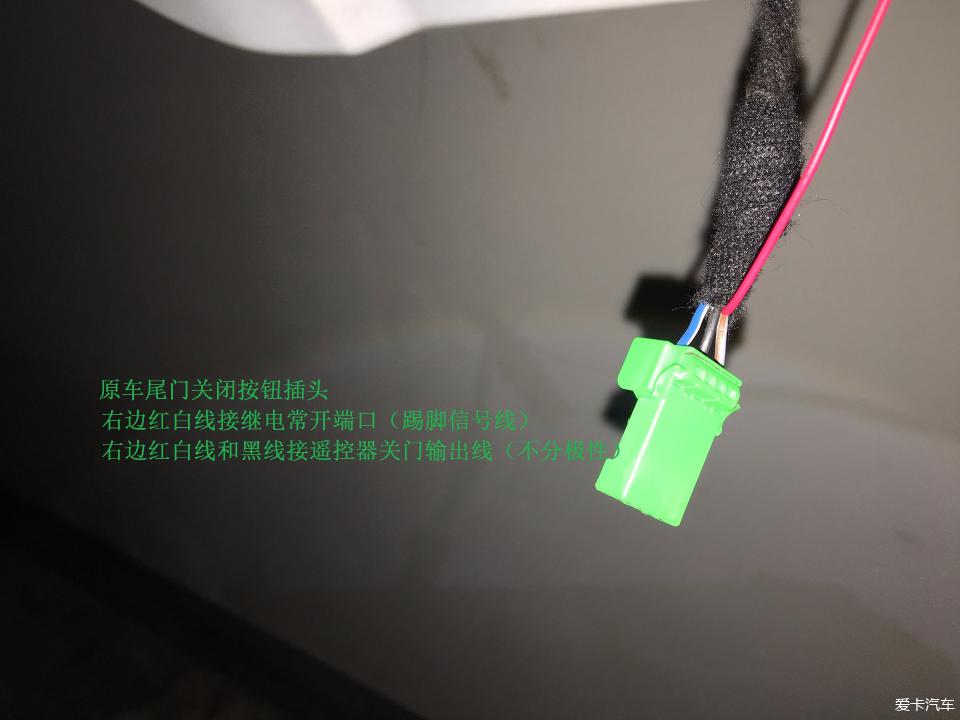

关门按钮插头

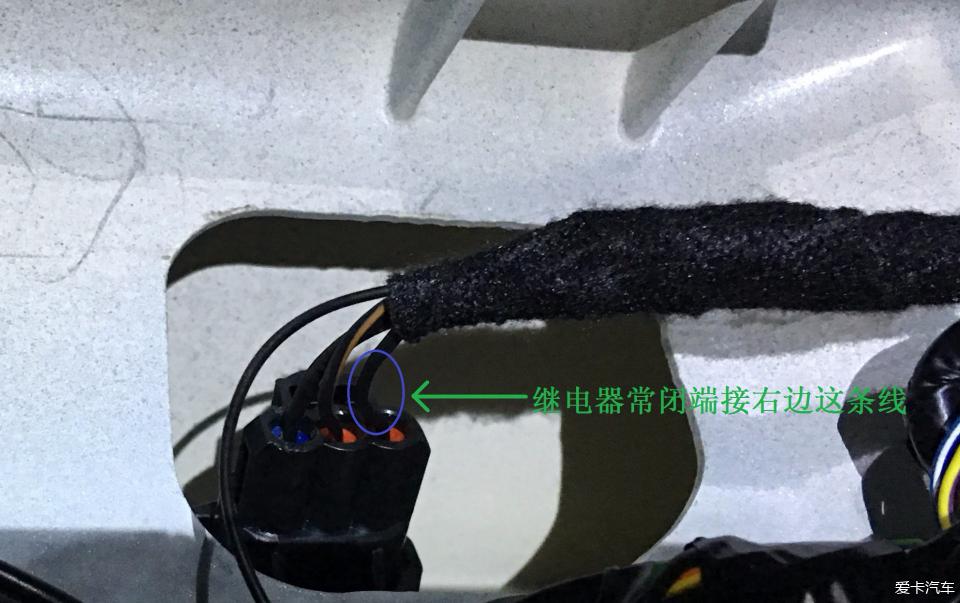

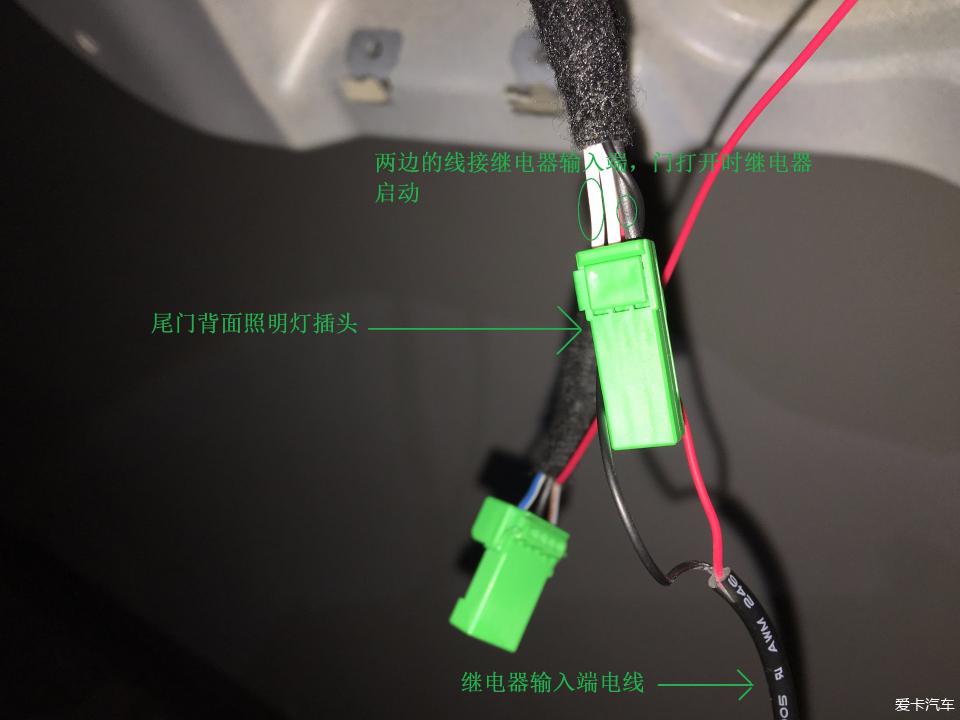

关门按钮插头尾门背面灯插头

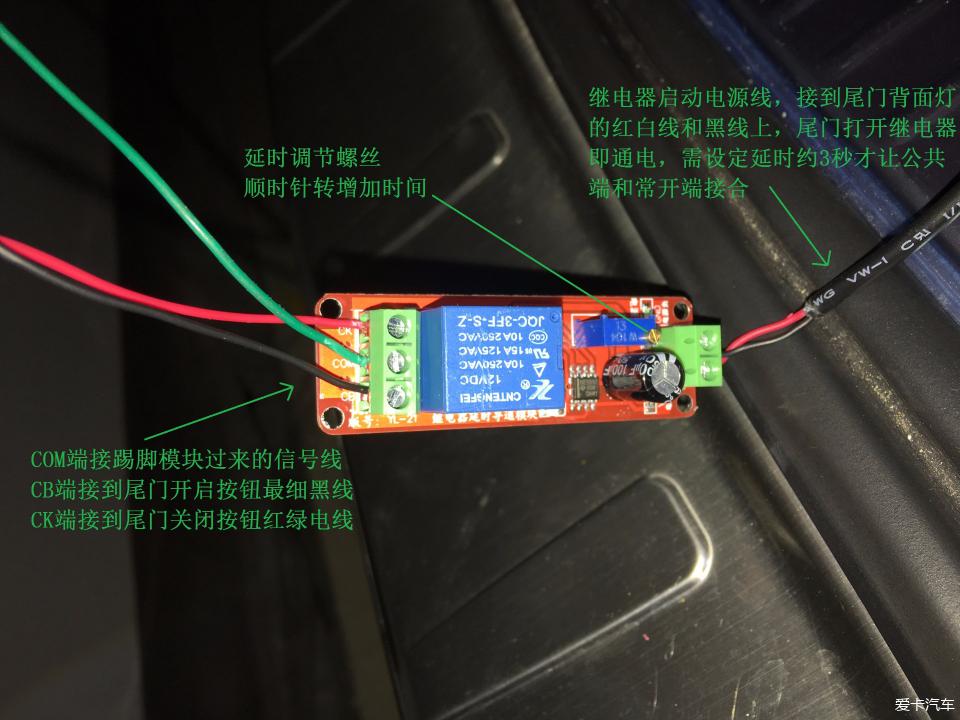

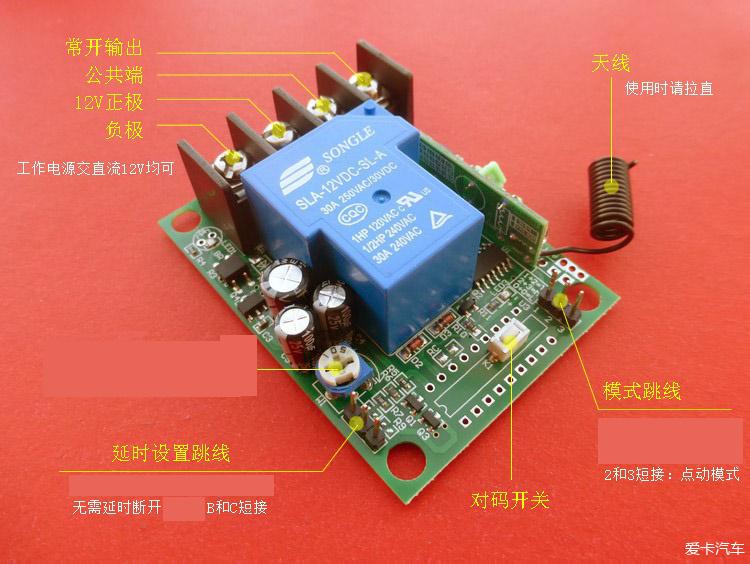

延时继电器

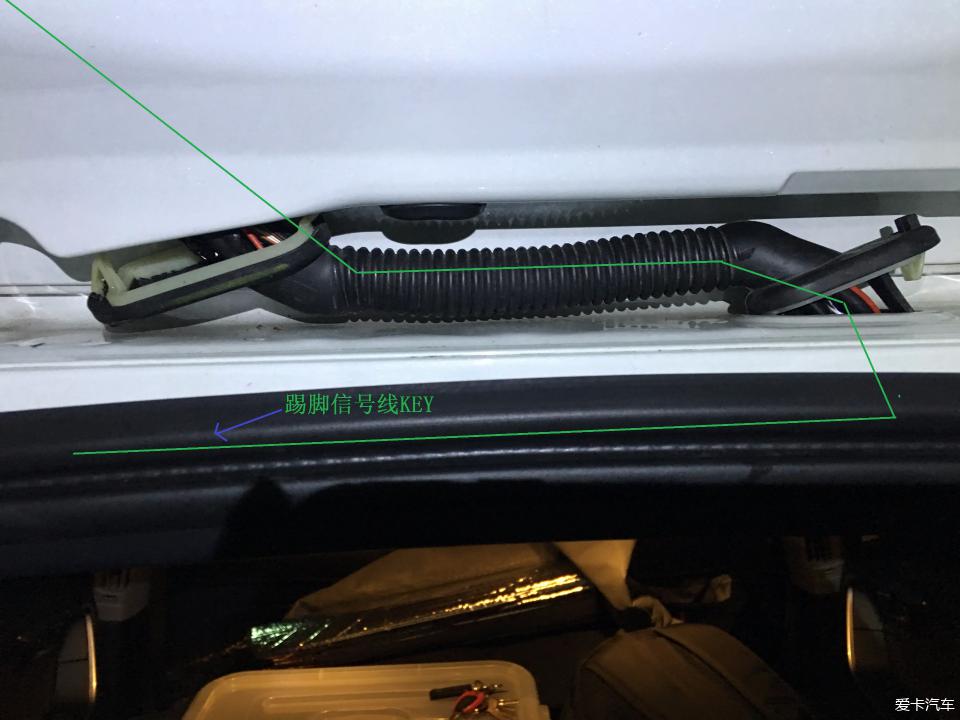

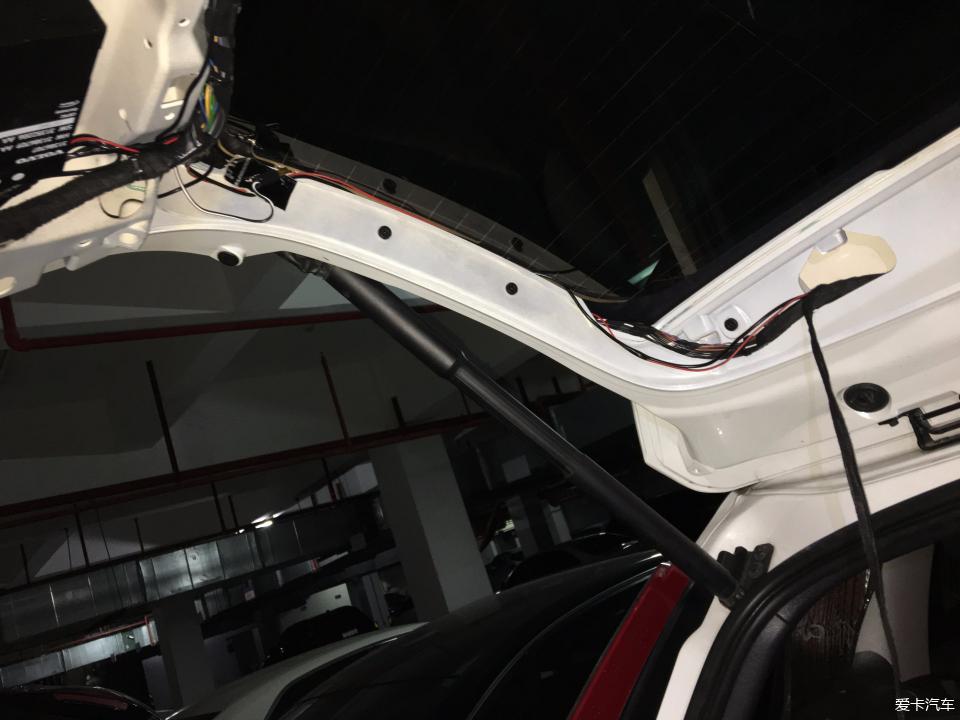

走线线从后备箱保险丝盒出发

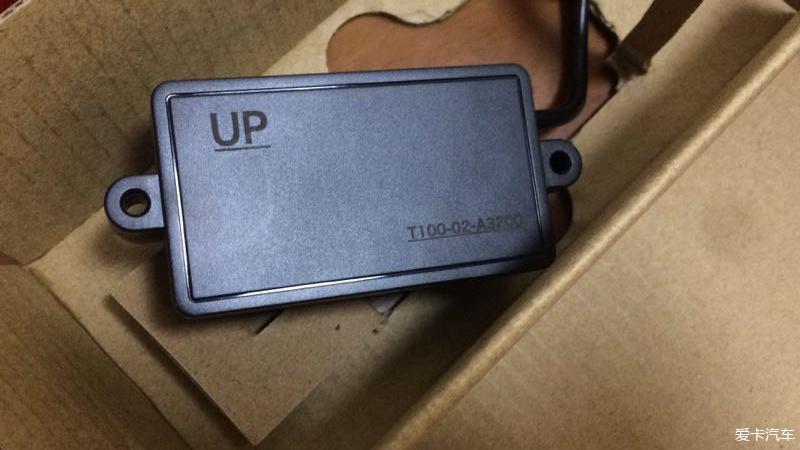

踢脚模块用硅胶粘到后保险杠内,不能有金属遮档，备胎边有个排水孔用黑色橡胶塞堵住，线可从这个孔穿出

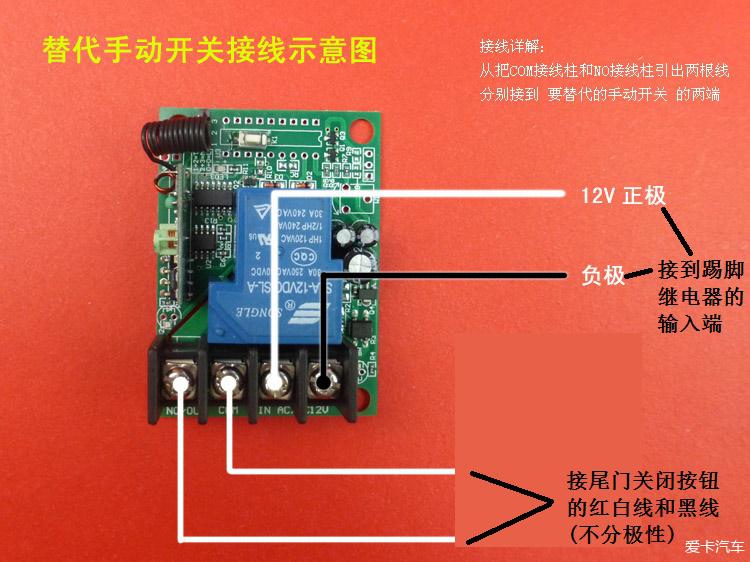

关门遥控器

踢脚开关门

遥控关门视频

[ 本帖最后由 Great.Lee 于 2017-10-30 09:26 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-11 22:23 IP属地：未知 2楼引用 wxhx 于 17-10-11 22:03 发表的回复动手能力真强佩服！改造成本多少啊？不到750米
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-11 22:37 IP属地：未知 3楼引用 xuser12412015 于 17-10-11 22:32 发表的回复佩服，难以复制！弄明白原理就简单，开始在汽配城让别人搞，他们说只能实现开门，不能关门，于是自己稍动一下脑子，加个继电器不就完事嘛
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-11 23:54 IP属地：未知 4楼引用 ismile 于 17-10-11 23:46 发表的回复我就看看，默默的膜拜
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-12 00:21 IP属地：未知 5楼引用 wzlzk 于 17-10-11 23:26 发表的回复把车当模型来搞！厉害！
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-12 11:27 IP属地：未知 6楼引用 flyingpigsky 于 17-10-12 08:33 发表的回复动手能力忒强，首页强贴。
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-12 11:28 IP属地：未知 7楼引用 hyxduke 于 17-10-12 08:36 发表的回复真厉害
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-12 11:28 IP属地：未知 8楼引用 xuhlijun 于 17-10-12 08:45 发表的回复佩服
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-12 11:28 IP属地：未知 9楼引用不鼓掌的仙人掌于 17-10-12 08:48 发表的回复牛逼过奖
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

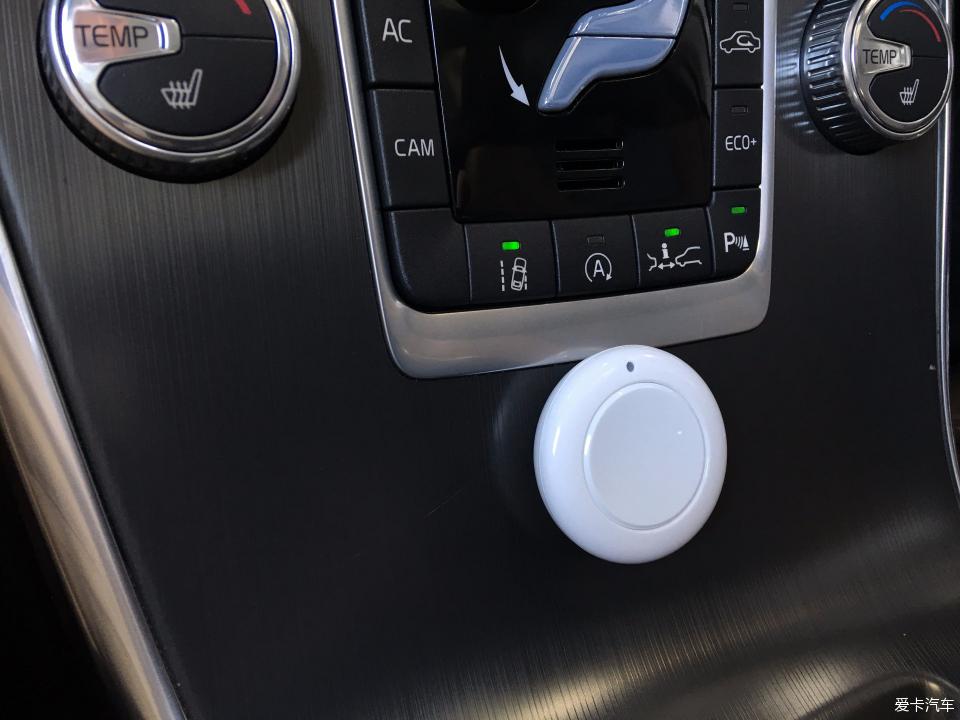

Great.Lee 690 爱卡币 600 帖子加关注发私信青铜长老注册 2007-05-05	发表于 2017-10-12 11:29 IP属地：未知 10楼引用 ivan_cheung 于 17-10-12 09:31 发表的回复厉害，佩服那个遥控关门，格调有点低噢。而且多了个遥控器出来。遥控器我是计划贴在仪表台上，主要是座在车上帮别人关门（有些人不知道是电尾门）
