（爱卡首帖）新轩逸安装车载电台作业！

爱卡币+3

共获得爱卡币

（爱卡首帖）新轩逸安装车载电台作业！
《爱卡首贴》！  --------好像，大概也许没看到新轩之前有发这贴！轻允许我大嘴巴**

版主记得蛇精！！！！！

-------------------------------------------------------------------------------------------------------------------------
新车到后一直就想装上了，碍于新车和忙碌！设备之前拆下来后就做了基地台。在家里的使用频率不高，想想还是装车上吧！
      设备清单: 1. 艾可慕经典机型2720H
               2.  老鹰 770车载苗子+老鹰Z250玻璃钢《快递刚刚到！！》
               3. 特氟龙馈线 -5
               4. 新名 T-60夹边
               5. 网线延长线，连接器，水晶头等诸多配件！
      之前在论坛没搜到此车型的作业帖，所以我尽量的会把流程和我个人的想法多做说明，有些图因为一个人操作没有记录下来、有车友不明白的可以私信我，我会一一解答！（因为我需要发到2个坛子里，所以没有过多的对本车型更多的备注！）
      下面开始正文............
1. 在安装车台之前首先要确认好方案，因为车型不同会造成安装位置的不同。所以在这还是再次提醒各位，首先确认安装位置和诸多决定性因素。
   我是轿车所以我先确定了安装位置。主机放后尾箱，面板放后视镜边上的眼镜盒。手咪放置在中央扶手箱旁边。这是第一步，方案确认。
   2.方案确认后开始施工。我先从天线开始。夹边的角度调整对于我这车来说有一定的困难，所以为了找到中间点我耗时半个小时
分享一下个人作业，欢迎各位朋友指导学习！！
也希望能够给需要的朋友做个参考！
这里是江苏常州的 BI4TGL  美好的73送给每一位朋友

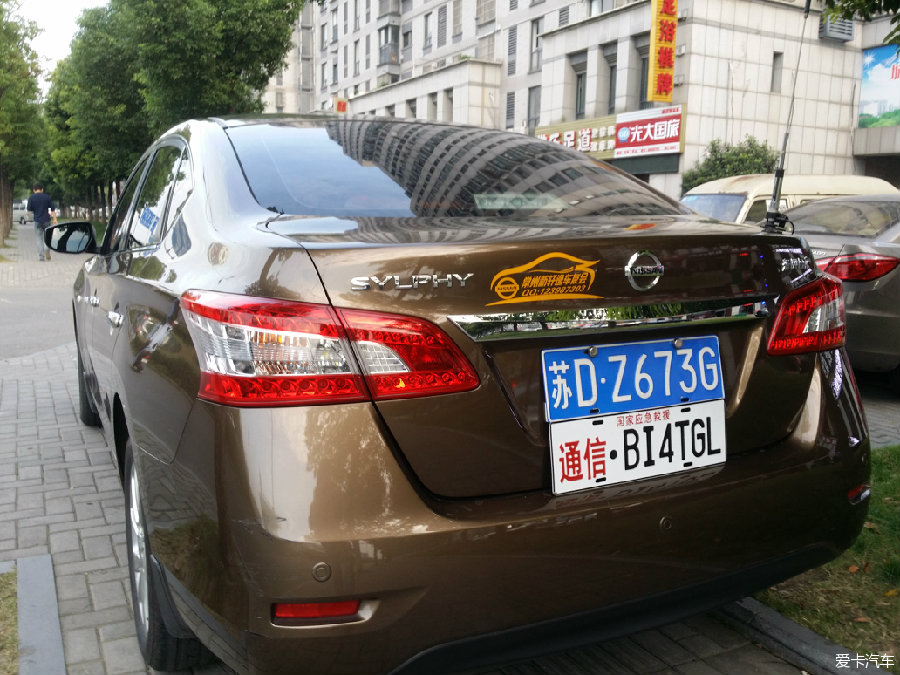

首先上夹边，调整角度，垂直！注意馈线的方向。

请忽略尘土！！！

这根苗子效果非常不错。驻波在1.0

馈线固定

好戏一般都在后面：按照预定方案面板是放置在眼镜盒里。现在拆除头部的开关总成。包含天窗开关，阅读灯，眼镜盒。

开始排线了，顶部空间非常狭小，内部结构不明，但是可以看到天窗的线束。顺着就往外走，线材太软，得用硬点的铁丝引过去。

线路走向，直接到B柱。

红色为电源线，绿色为音频和面板延长线。塑件都是卡扣，拆的时候不要怕，用点力，不要斜着拆，扣子容易坏。垂直用力不怕坏
。

电源从电瓶取电，之前干活不方便拍照。
轩逸的线束孔在空滤后面。直接把空滤前段拆掉。很容易下手，我是直接在橡皮碗上戳的洞，不要太大，用铁丝引过去，刚好夹紧也不担心漏水。

正负极都挂了保险丝。收纳好。主线套上阻燃套管。
后面线没布好电先不要通，我这图是最后拍的。要试机时通电，以免发生意外。

B柱下来走过来后我是直接把后排座椅拆除施工的，没图就不说真相了！！后面线就过来了。

现在开始改装面板放置位置了。
图中黑色圈内是放置的扬声器。
黄色圈内是2颗螺丝，是固定面板的，有些设备可能是卡扣的，可以用魔术贴。

拆解下来

位置比对

挖空。放置小喇叭。

刚好有这个空间。
费劲了心思，终于好啦、面板上实心的，还有打洞，不然听不见。

下班才有空开工。。。半夜给蚊子咬！

打2孔，我是小孔，线进来在做的水晶头。（此圆形线现在已更换6芯扁线，中间出了问题，现在还没搞清楚，所以提醒大家还是不要省事，否则在拆也麻烦！）

孔的大小

OK，美观方便。
后面就剩下手咪的线了。

手咪计划放置在中央扶手箱处。
线从顶棚到右侧A柱，下到手套箱再到副驾驶的左腿边上的塑件里面。而后到达扶手箱处。

拆除手套箱

A柱里面有链接卡扣，不需要拿掉他，直接可以过线到底。

这张是A柱下来到中控台下方。

线固定好，这是手套箱拆除后的结构

线路走向

继续塞进去

绿色圈内是一个连接器，两端均为母头。蓝色圈是要将连接器放置在那个位置里、目前我还没有进行固定，现在感觉也无所谓。反正不会乱动。

现场压接水晶头

直接上来。连挂钩都不需要。不用的时候放置在杯架里。侧面还有个杯架，一般不放被杯子！

这是收起来的样子，没人看得见。。

打开

老鹰的Z250玻璃钢，今天刚到，现在测试没我现在用的770的好，不过驻波也在1.5一下，中心频点在410以后了，驻波也不错达到1.0
就到这里。还有些成品照片后面在补发。

中心频点太高了！
玻璃钢已退，不满意！还是用以前的苗子！

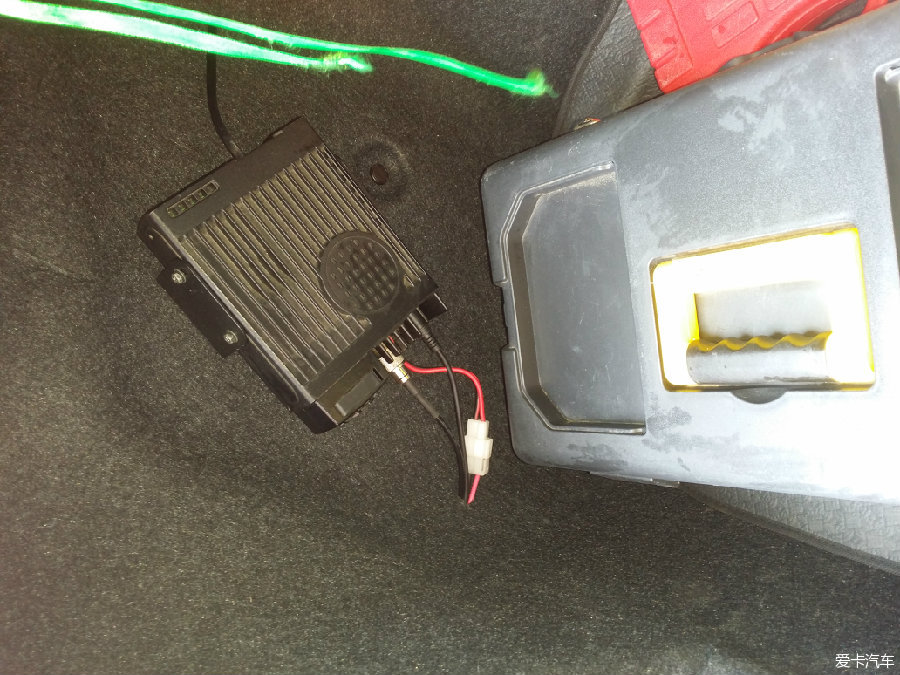

主机固定位置。直接打孔侧方，直接排线到里面，美观方便！这里图不多，拆开一看便知！

可恨的是照片没办法编辑！！
手咪位置做了变化！
此工程最大的败笔就在手咪的挂点了!!因为太心急活没干好！现在还在找合适的钩子！！喇叭打孔也是狗屎！！
此贴希望能帮助到需要的朋友！
