老速腾行车记录仪保险盒取电，A柱走线

原来安装了行车记录仪，走的点烟器取电，但是现在总觉得占着点烟器别扭了，想着从阅读灯或者保险盒取电。参考了很多资料，觉得还是保险盒取电比较保险一些，开始动手吧，先准备工具：某宝购入3米降压线一根，小号取电器一个，5A和3A保险两个，车用胶带一卷，还有自己的一些热缩管。准备好之后就开始动工了，由于之前做好了工作，知道老速腾的保险ACC取电的是5、6两个取电口，如图所示

找好取电位置，就开始制作接取电线了，

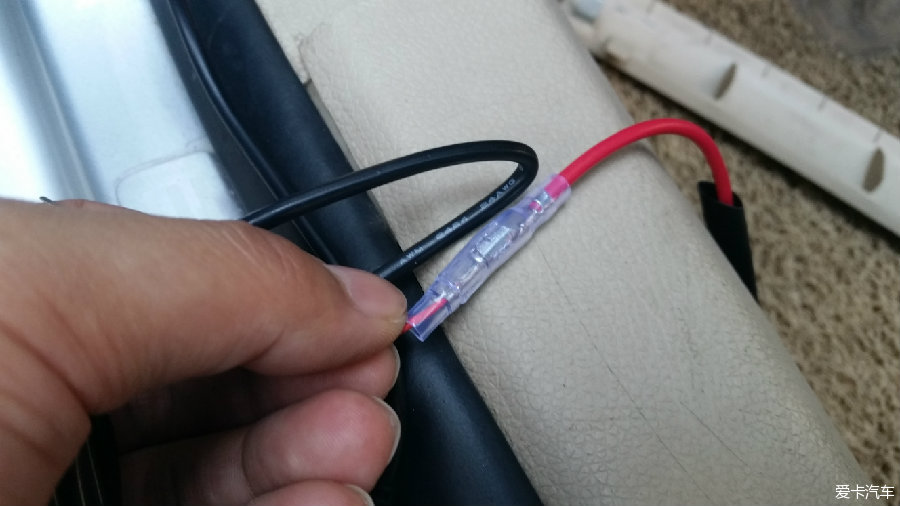

准备好的降压线，接头可以和取电线直接对接，用钳子压一下即可

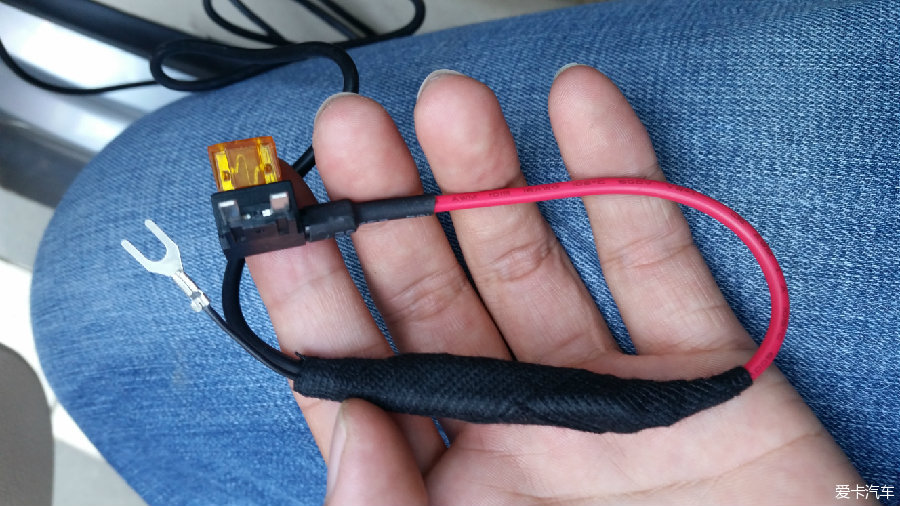

接好之后我又拿了一节热缩管套在了接头上，只把接地的线头露了出来。这样的话，接头就不会脱落了，然后我后面又用胶带缠了一圈，保证不会开。

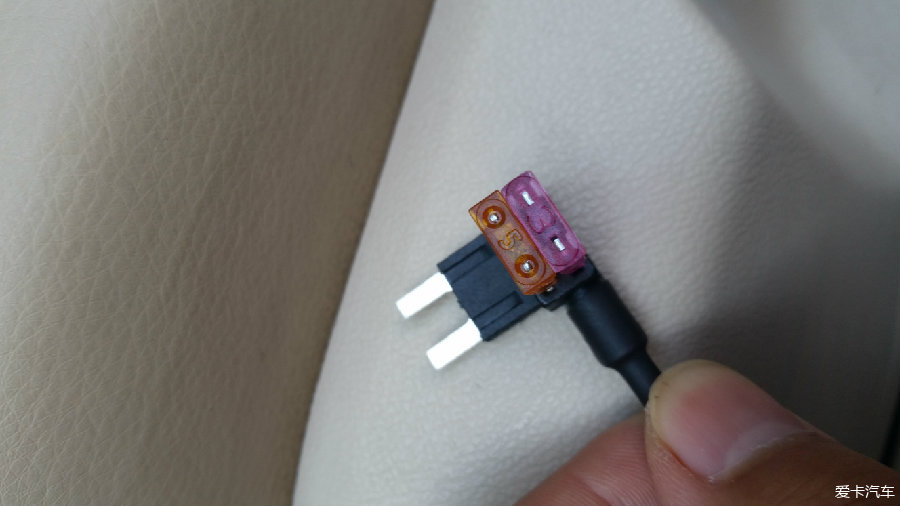

把保险片插上，原车位置我插了一片5A的保险片，记录仪位置是一片3A的，因为记录仪供电电流在2A左右，要是5A的保险片的话，保险还没烧，记录仪先烧了，所以用的3A的保险片。确保记录仪安全`

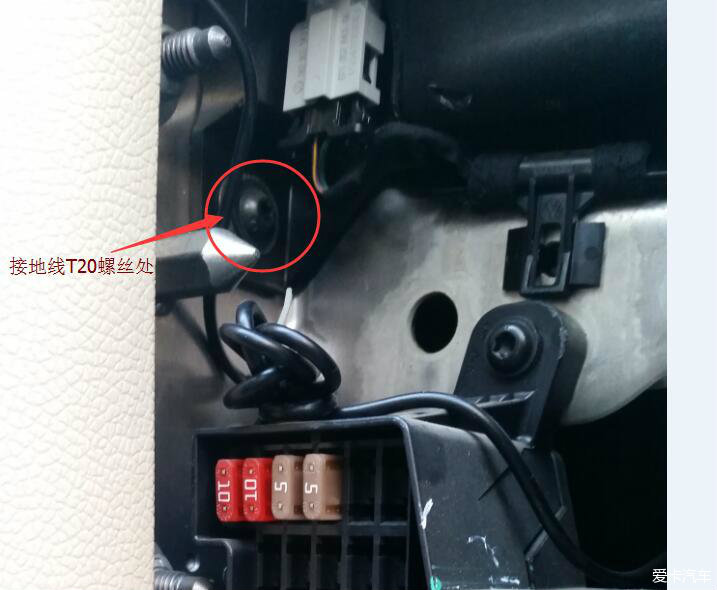

然后开始接线，先接地线，地线位置我选择保险盒上面一个T20螺丝的位置，用L型T20螺丝刀松开些，就可以把接地线的U口插进去，拧紧就好了，位置如下

把地线接好之后拧紧螺丝

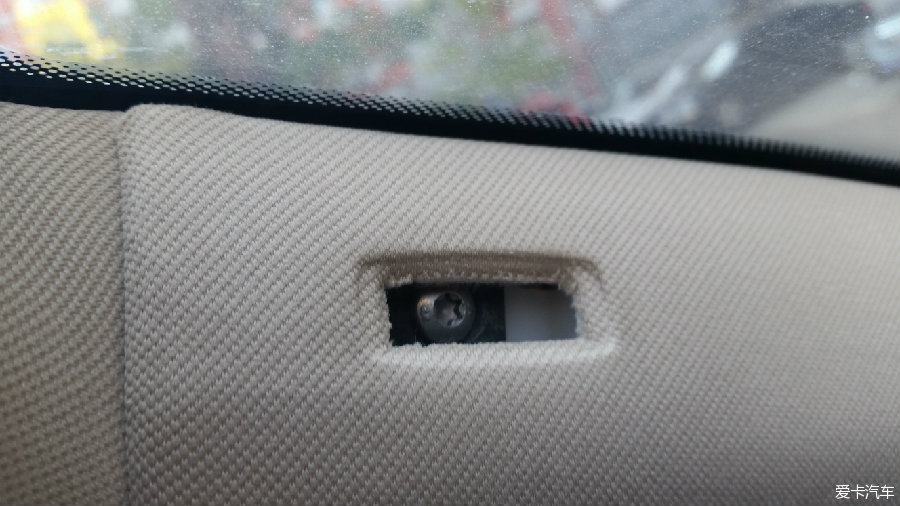

接着就该走线了，把A柱气囊盖扣开，里面有一颗螺丝，松开，A柱盖板就可以扣开了，用工具把线从记录仪处开始埋，走到A柱，从A柱下来进保险盒就行。

A柱走线。

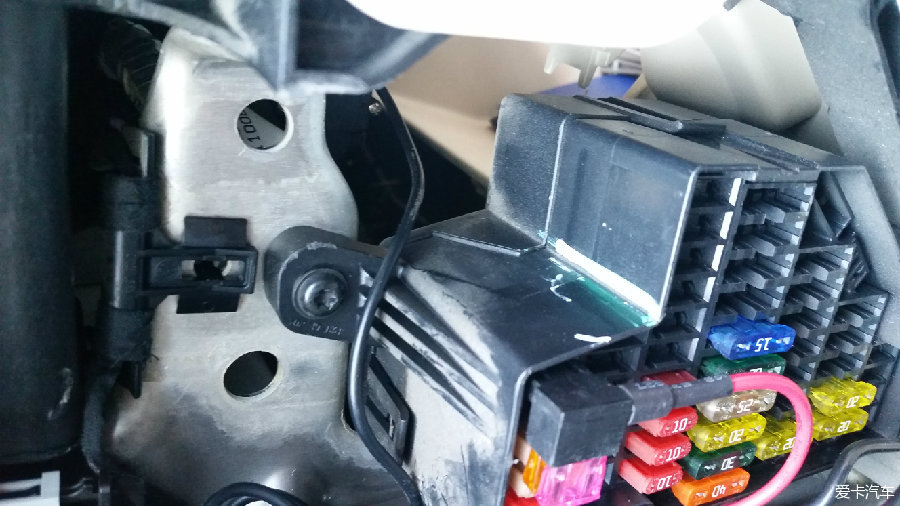

OK，线走到保险盒之后就可以把取电器插到保险上，打火测试了，一次性成功，出现了熟悉的盯盯拍的声音
接着该整理线和降压模块，然后恢复原样了~

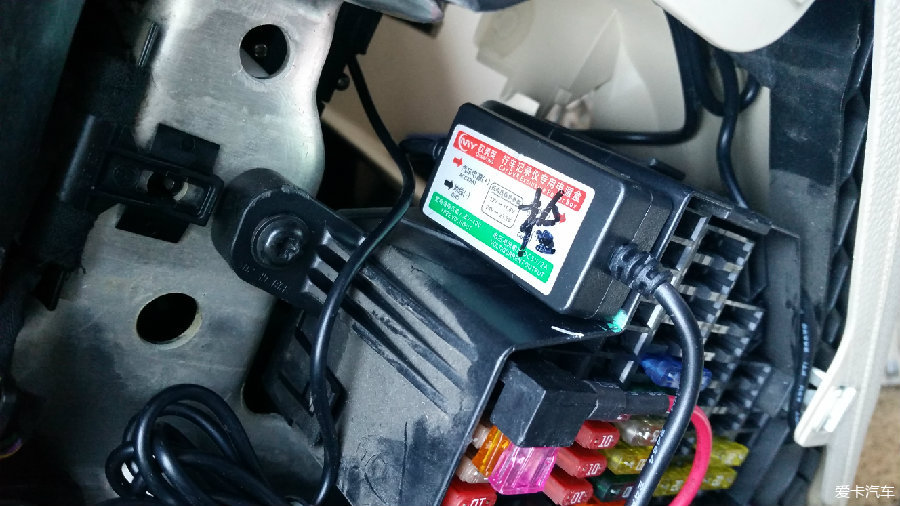

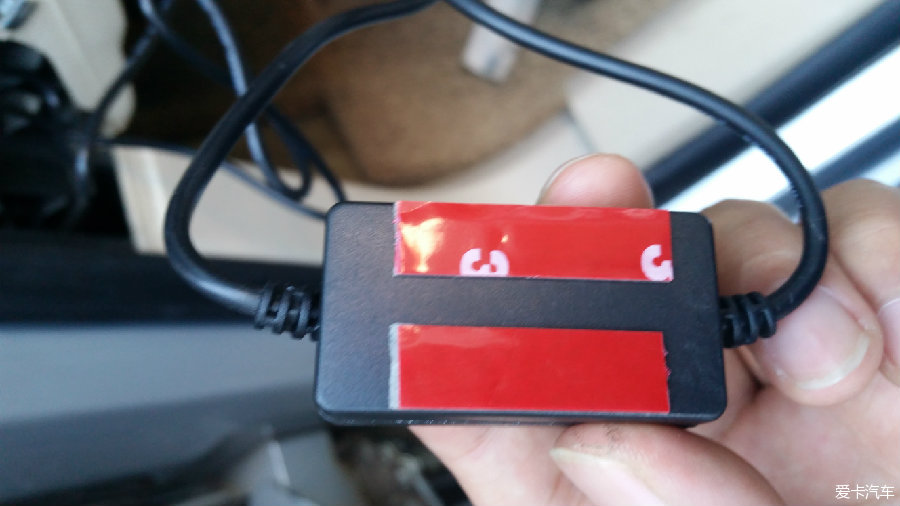

模块背面贴3M胶，准备固定，保险盒右侧有一块比较平且没有乱七八糟东西的一块地，正好放降压模块

OK，放好了。可以整理线束了
各种线用扎带绑好，需要用胶带的就粘一下，然后把线塞到边上的缝隙中，确保不会有异响

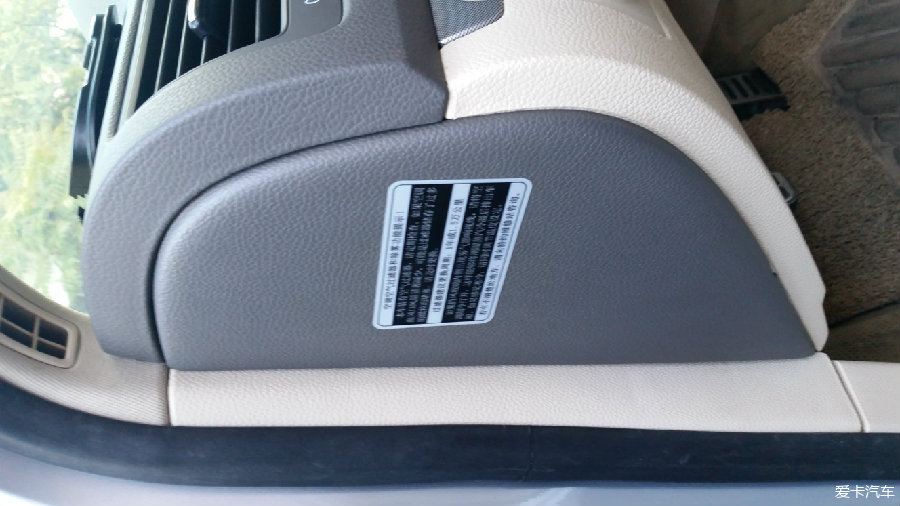

盖板，OK,收工！

历时半个多小时，还可以，第一次自己拆A柱，不是很难，动手能力强的各位可以试试，这样能把点烟器省出来，而且现在网上卖的降压模块有直接转换USB母口的，可以转出两个USB母口，一个用来充电，一个用来给电子狗或者行车记录仪供电，很不错，并可以甩线到后排，供后排充电用，要是有需要的话，下一步我觉得改一个试试~哈哈~就到这儿吧，有不明白怎么接线的可以跟我聊~

附赠北京第一场雪的照片~

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	发表于 2015-11-06 14:37 IP属地：未知 2楼各位看官自己活动一下脖子吧，不知道图片怎么传上来都是倒着的了，估计喝多了~
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-06 22:26 IP属地：未知 3楼引用 abchjh 于 2015-11-06 14:59:43 发表的回复折腾是好事。。我是直接从阅读灯取电。不走A柱。共用保险丝就行了。。谢谢支持
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-07 10:02 IP属地：未知 4楼引用 jinfuyjf 于 2015-11-06 23:44:46 发表的回复 LZ你的老腾是哪一年款的。 10年的，1.4T手动技术款
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-07 13:37 IP属地：未知 5楼引用 neewhunhu 于 2015-11-07 10:30:31 发表的回复楼主动手能力强！我直接找了一个店，20元搞定。这个其实挺简单的，自己动手能力差不多的都没问题。
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-07 20:24 IP属地：未知 6楼引用小指精精于 2015-11-07 16:45:53 发表的回复接这里点火的时候会不会断下电的？我接下面，点火会断下电，机器会二次启动。我的没有，只启动一次
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-09 17:34 IP属地：未知 7楼引用 zhuanglejun 于 2015-11-09 16:54:40 发表的回复楼主，能给一个降压器的链接么？可以，私信给你吧
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-09 17:34 IP属地：未知 8楼引用 zhuanglejun 于 2015-11-09 16:54:40 发表的回复楼主，能给一个降压器的链接么？可以，私信给你吧
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	发表于 2015-11-09 17:41 IP属地：未知 9楼引用 adameagle 于 2015-11-8 22:59 发表的回复收藏了下次用，楼主记录仪购买链接一下某宝或者某东搜索盯盯拍即可~我是M5，最早的一款
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

丶可可可可乐 6349 爱卡币 672 帖子加关注发私信白金长老注册 2014-09-28 来自北京市\|北京市	来自爱卡Android版发表于 2015-11-10 06:41 IP属地：未知 10楼引用 txw70798 于 2015-11-09 18:30:47 发表的回复我也是这么走滴这样比较方便
	[每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
