聊聊VAG COM 5053这线，说说如何修复和升级

爱卡币+80

共获得爱卡币

我来聊聊VAG COM 5053这线，说说如何修复和升级这线。此贴部分资源来自英国和俄罗斯论坛。
首先的首先，第一个问题是，我为什么要升级这线呢？

原因啊，是我前不久刚换掉了我的大众Polo 9n3，加入了Golf mk7旅的行列，还有我在英国，买条线不好买，而且价格贵。 Polo那个年代买的线，几年了吧，我的线支持VCDS 11.11，对于Polo 9n3是足够了，但高7 是MQB平台，11.11就捉襟见肘了，什么发动机单元，中央电器系统都进不去。

起初呢我是想买一条新的，但是发现新的并不好买，盗版线，中国产的在这还要40-50英镑一条，正版的几百磅。那么手里有一条为啥不想想如何改造下？这些年在国外，什么都是DIY, 所以就打算自己研究研究了, 括弧我是一名电子工程师。

我这里解释一下，这个VCDS的版本是对应线的，我的线是1.84的固件，那我只能用11.11 VCDS. 如果的线固件是1.92那么就可以用12.12了，这个貌似是最老的支持高7平台车的版本。比较新的应该是1.96，这个版本支持VCDS 17.xx了

第一步说说这个线里面有什么，什么电路结构吧，对电子不感兴趣的掠过

这个5053线是USB接口的，里面用了一个FTDI232芯片，做了USB转串口，但是这个USB转串口芯片的固件可更改，让他可以不显示为USB串口，显示成为一个特殊的USB设备，说这个目的是我一会要说如何修复线。

这个串口信号送给了一个GAL芯片和一个AVR单片机。 GAL芯片型号ATF16V8或者GAL16V8，这是一个可编程的逻辑电路PLD. AVR单片机是比较常见的ATMEGA162. 固件就主要存储在这个单片机里的程序存储器和EEPROM里.

剩下就是接口器件了，比如MCP2515是一个CAN总线收发芯片，另一侧透过SPI总线与单片机通信。其他几个集成块是电平转换的，比如给K线的和CAN总线的。也有很多5053线，厂家为了节约成本用的分立元件做的接口部分。

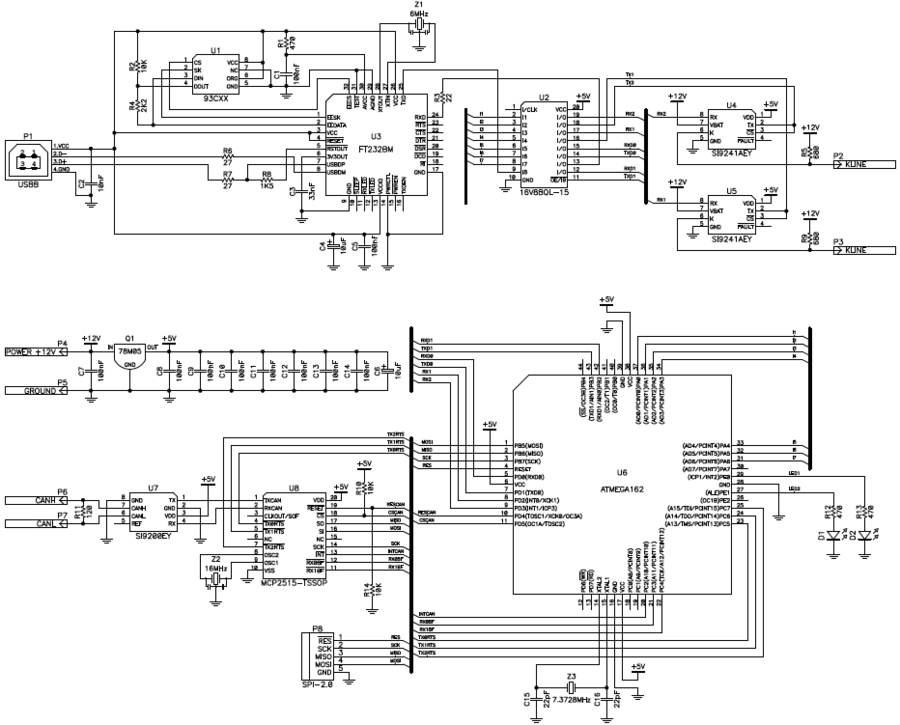

如下参考电路

5053 PLD芯片内部逻辑参考

如果线坏了，多数情况是用了新版VCDS软件，FTDI232的固件被VCDS改了。正版VCDS主要是封杀盗版线。当然被改了，线硬件没有问题，只是软件识别不出线，那么修复仅仅需要写FTDI232芯片内固件即可，或者也可以修改部分参数修复它。

升级到新版固件，基本就是升级单片机里的程序和EEPROM数据。

重点，线的硬件大体分2个版本，一个叫0x44版本，我的就是，比较老的版本。另一个叫0x46版本。同时FTDI232分为FTDI232RL/BM…等不同型号。 RL用的比较多的232芯片，特点是不能用原版VCDS软件，只能用破解，国产线大多这样。0x44和0x46所用固件不一样。

区分办法
单片机34，35引脚连接了PLD的是0x44版本

没有连接PLD的是 0x46版本，比较新版本

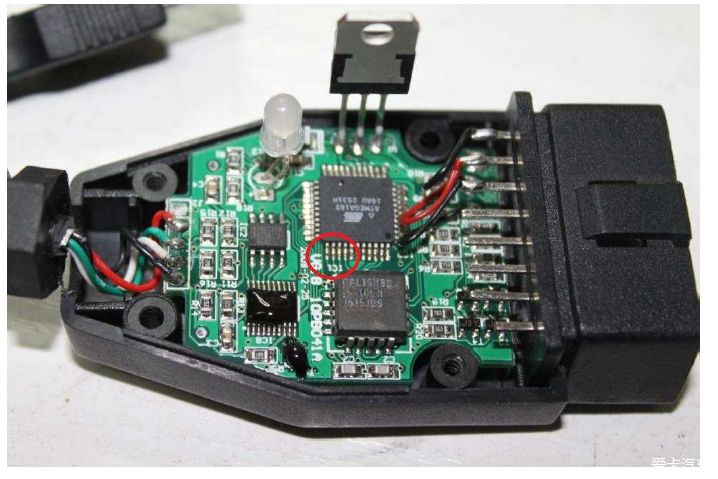

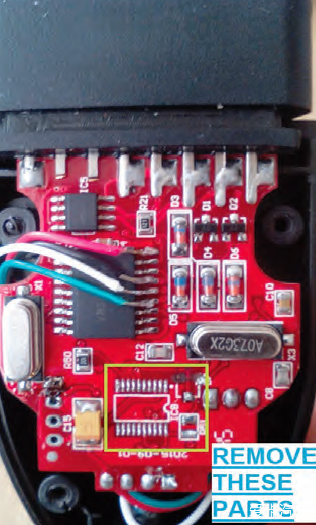

还有部分线有一个STC的单片机，这个是保护目的单片机，就是防止VCDS软件写入数据黑掉盗版线，当然升级固件后，需要拆掉这个芯片，当然也没啥用了。盗图忽略那个红十字，左边那个芯片就是STC的单片机。

或者这个，已经去掉了

这里说说升级，基本AVR都支持在线ASP下载固件。也就是连接单片机的几个线到一个专用编程器就可以下载了。我这次更新我的固件用的是AVR的USBASP在线编程器。很便宜一个。刷入固件和EEPROM就行了。

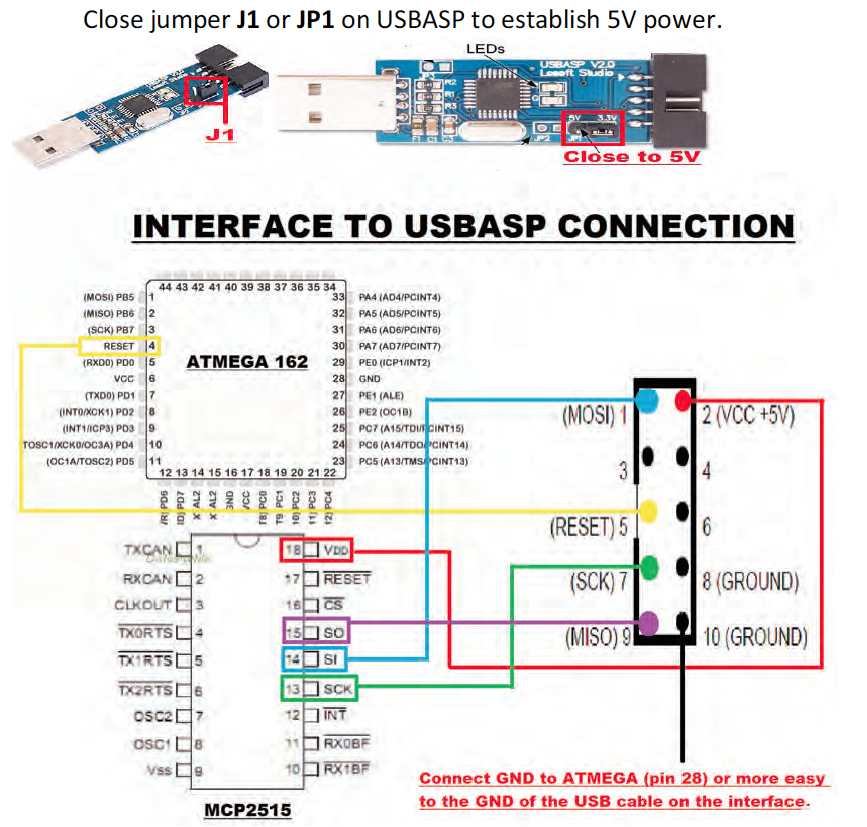

解释下编程器连线
因为MCP2515用的SPI接口就是单片机编程接口，所以可以直接焊线到MCP2515，当然额外的单片机复位线要连接。USBASP类似下图，选择5V的模式，同时记得给你的5053线供12V电源。

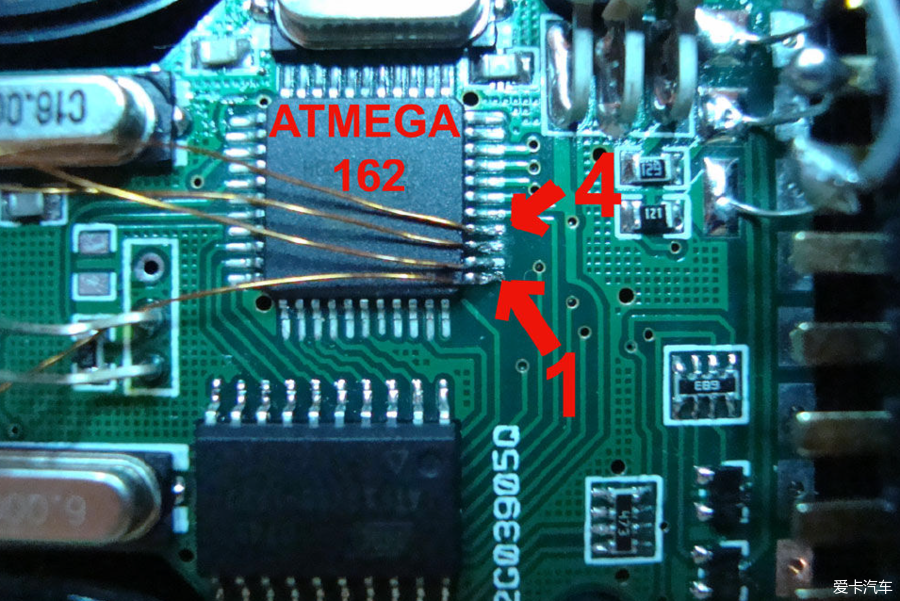

或者这样

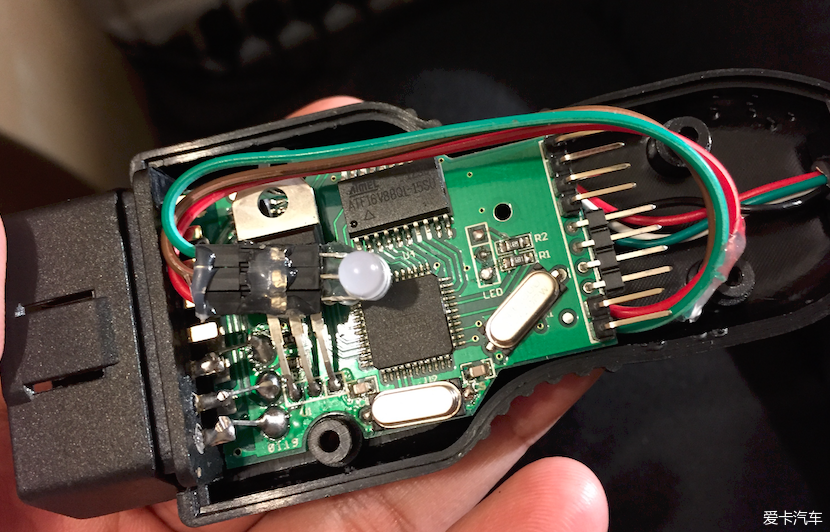

我的电路板尾部有这些接口直接焊了针就行了，我的线序如黄标签（对你没啥用）我的指示灯LED电路板焊盘坏了我换成了软导线。。。

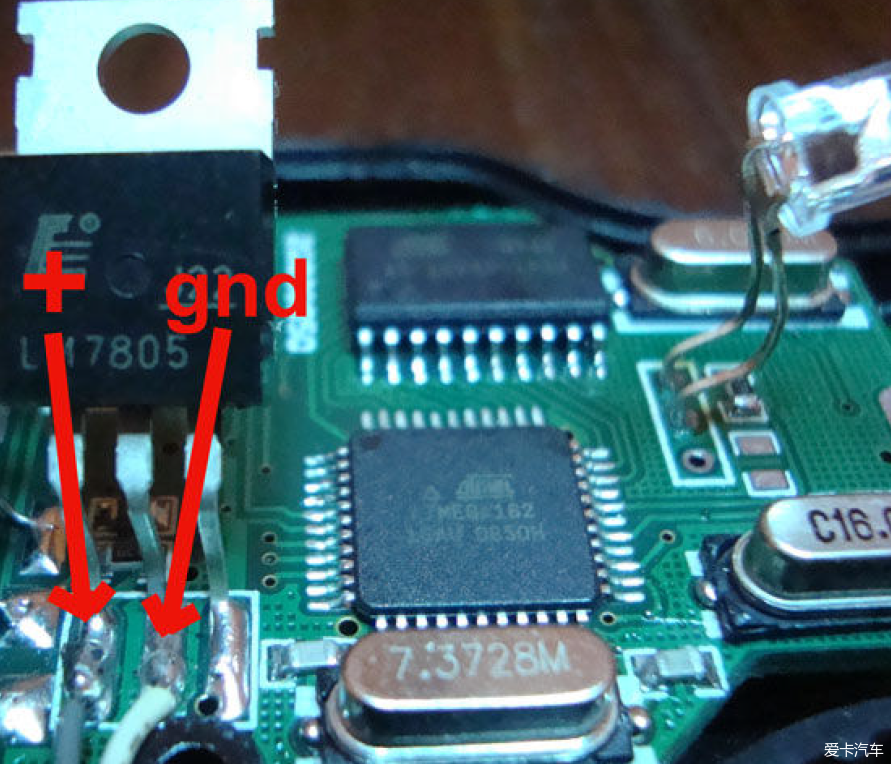

电源可以从7805稳压块的1脚输入，12V.

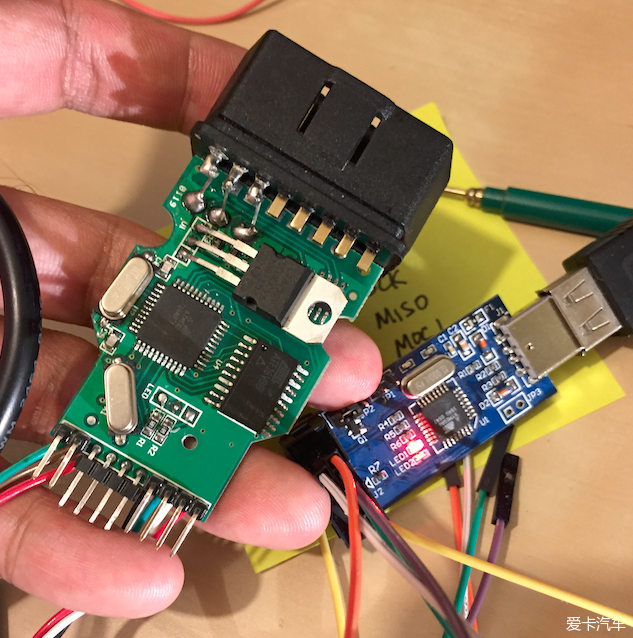

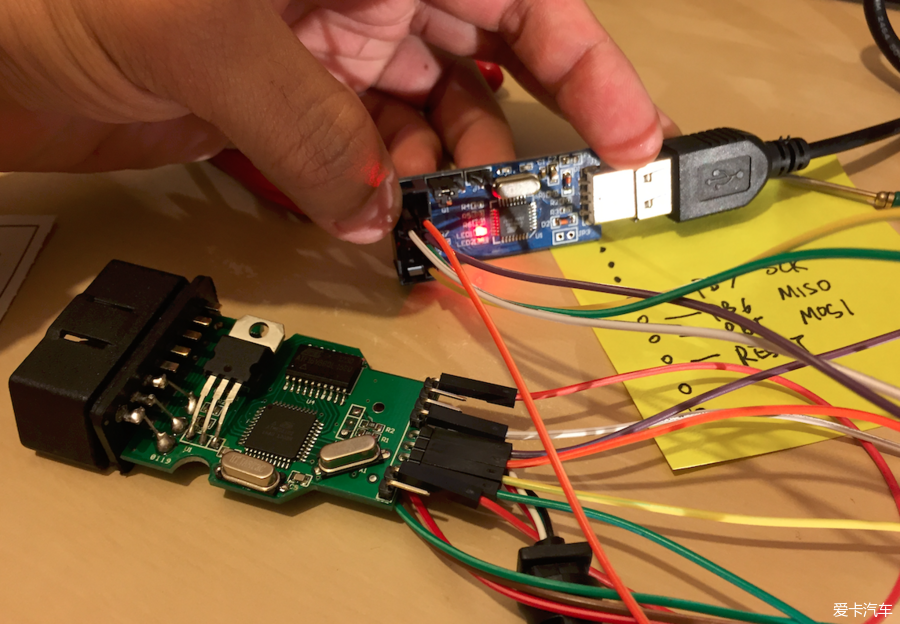

好了这个是我的连线

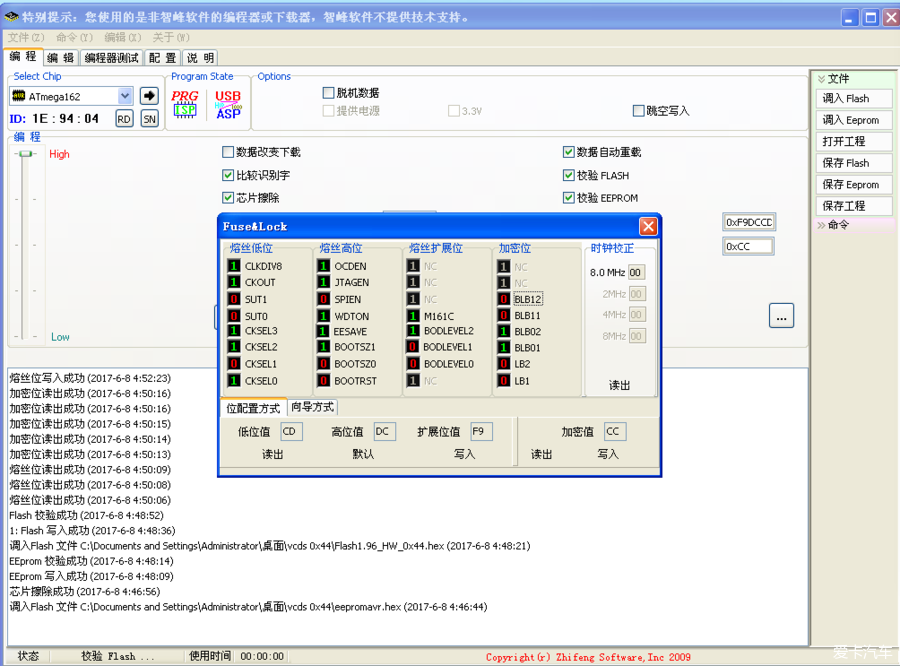

写完固件和EPPROM，要记得配置AVR单片机的熔丝，熔丝配置如我下图，这个是0x44的

每个熔丝8位，第一个熔丝值0xCD（16进制数）对应的配置是11001101 - 代表含义看图（这里用到16进制二进制互换），说了这个我要说，0x46硬件的熔丝低0xCD, 高0xDA，扩展0xFB，加密为0xFF。您自己算一下，哈哈。
FTDI232写法是，先安装上之前的驱动，保证识别线，这时候用MProg软件去写新固件即可。写完后线就可能不被识别，需要装新VCDS线的驱动。这个软件FTDI官方能下到，3.5版本就够用了。这个固件是ept扩展名的。我就不贴图了这里。
我成功刷入了1.96版本固件，用的VCDS 16.8.0 破解版，当然也可以用17，我只找到了德文版破解版。。。

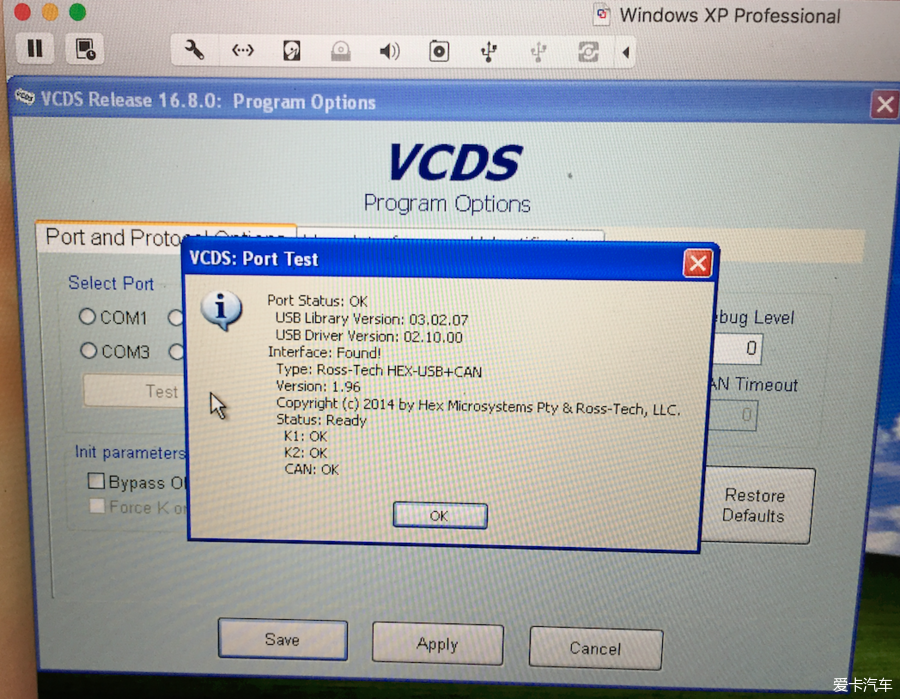

看我已经能成功的操作配置我的高7了

再注意一次，我线更新完后出现了初始化错误问题，发现是EEPROM写入的不正常
再说一遍不能保证都都能升级和修复，我就抛个砖

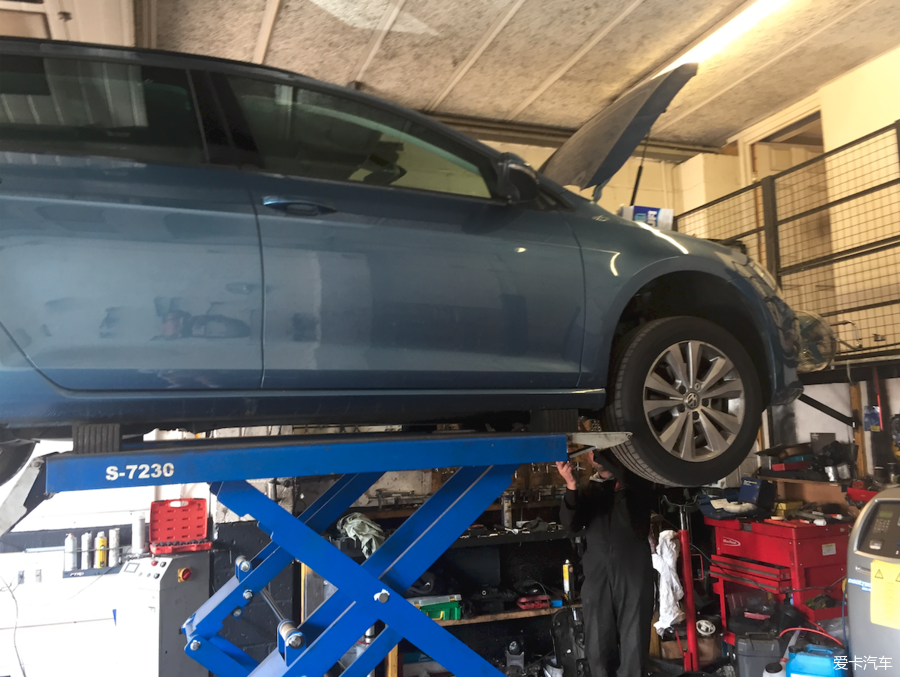

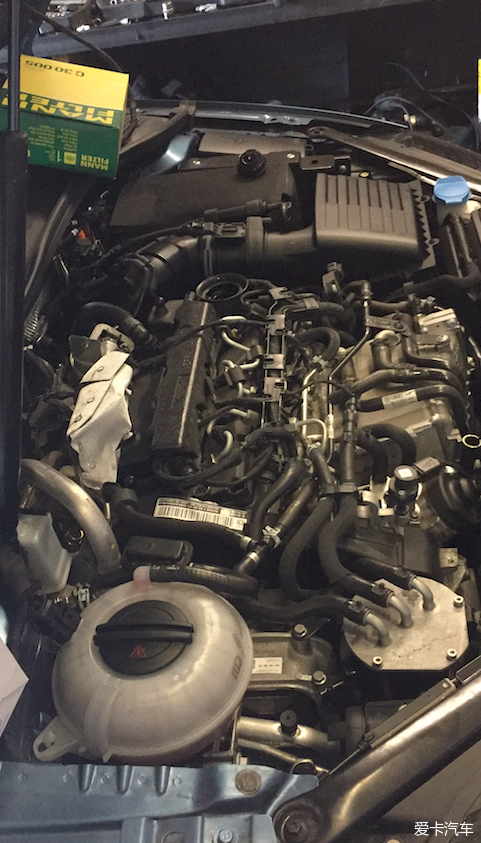

来看看我的高7驴小保，机油，机油滤芯，柴油滤，空滤，空调滤作业，路边摊搞的，自己5053清保养

暂时写不动了就这么多吧
[ 本帖最后由 bg3mdo 于 2017-6-10 19:53 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

bg3mdo 724 爱卡币 53 帖子加关注发私信青铜长老注册 2014-08-22 来自海外\|英国	发表于 2017-06-10 08:43 IP属地：未知 2楼百度 https://pan.baidu.com/s/1qYVY3fA 提取码de9r 包含了全部工具 1.96固件还有我1.84的备份硬件版本0x44 [ 本帖最后由 bg3mdo 于 2017-6-10 09:13 编辑 ]
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

bg3mdo 724 爱卡币 53 帖子加关注发私信青铜长老注册 2014-08-22 来自海外\|英国	发表于 2017-06-16 17:42 IP属地：未知 3楼引用 54@hans 于 17-06-16 11:20 发表的回复台州一车友多年前就搞过升级没找到这位大师的资料这贴是资料贴搞过单片机开发的这个不是什么困难事
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

bg3mdo 724 爱卡币 53 帖子加关注发私信青铜长老注册 2014-08-22 来自海外\|英国	发表于 2017-07-19 22:03 IP属地：未知 4楼引用 xuser11863132 于 17-07-08 22:17 发表的回复请问有关于93c46的擦写方法吗？ I2C的EPROM吧很好擦除任何编程器
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

bg3mdo 724 爱卡币 53 帖子加关注发私信青铜长老注册 2014-08-22 来自海外\|英国	发表于 2017-08-24 06:36 IP属地：未知 5楼马云家超级多
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

bg3mdo 724 爱卡币 53 帖子加关注发私信青铜长老注册 2014-08-22 来自海外\|英国	发表于 2018-07-01 04:36 IP属地：未知 6楼 https://pan.baidu.com/s/1wn9Mu1PSBbUADAUYoj-l-g 密码 whqv 17.013 中文
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

bg3mdo

724
爱卡币
53
帖子

加关注 发私信

青铜长老

注册 2014-08-22 来自海外|英国

发表于 2018-07-13 00:34 IP属地：未知

7楼

引用 xuser15633576 于 18-07-12 23:28 发表的回复

楼主大神你好，我用超级编程器写进去eprom，flash，config后，刷usb成1.96，现在驱动正常能连接上但是测试后点关于，提示无效未授权，怎么办用的官方软件和破解补丁

不太清楚我用过xx的软件没有问题的据说最新的软件搞不好没xx的能干掉线就是写入配置信息
