【金戈铁马】之12款老骏加装全套底盘护板作业

爱卡币+20

共获得爱卡币

前段时间已经提交了提车作业，由于本人只是喜欢轻野，轻度豁豁车，升高就不准备做了，但护板还是很有必要加装的。这几天利用点时间把我的大骏安装全套护板的资料整理了一下，向各位大侠汇报，也请各位卡友指教：12款老骏原车上共有三块护板，一块是发动机护板，另外两块是油箱护板（图），说是护板，其实就是塑料板，估计除了比较硬的东西之外，其它的都能防护（尼玛的，太坑爹了）。前段时间经过在坛子里潜水学习，了解到卡友用的比较多的是肉哥和杨杰的护板，经自己研究并结合鞍山本地骏友的经验，决定前后护板采用杨杰的3mm不锈钢板，其余护板均采用肉哥的铝合金护板（包括：油箱护板，差速器护板，牛腿护板，后备箱开启按钮护板）。这东西自己还是搞不来，还是到哥们的修车厂去搞吧，这里面还有一段小插曲，一会儿细说，话不多说，开始上图！

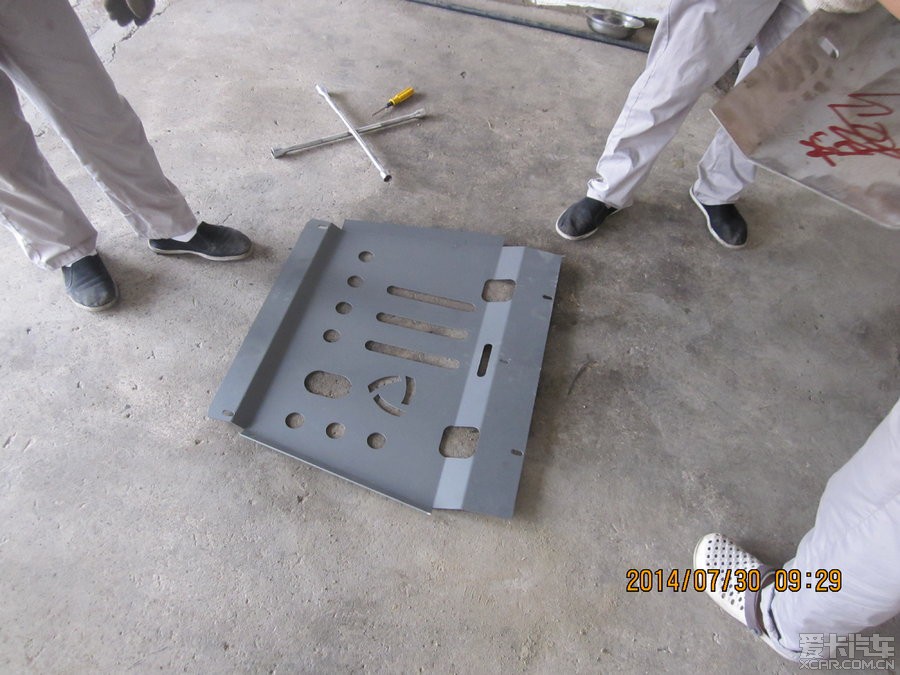

到货的各种护板

看看前护板这厚度，杠杠滴！

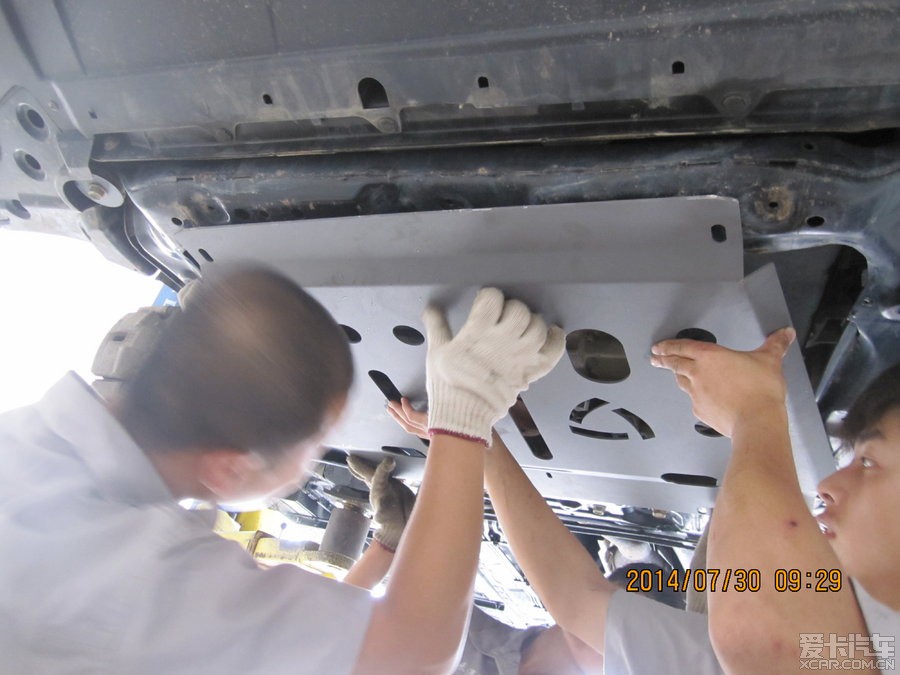

师傅们在研究安装方案，网上打印的安装说明供他们参考。

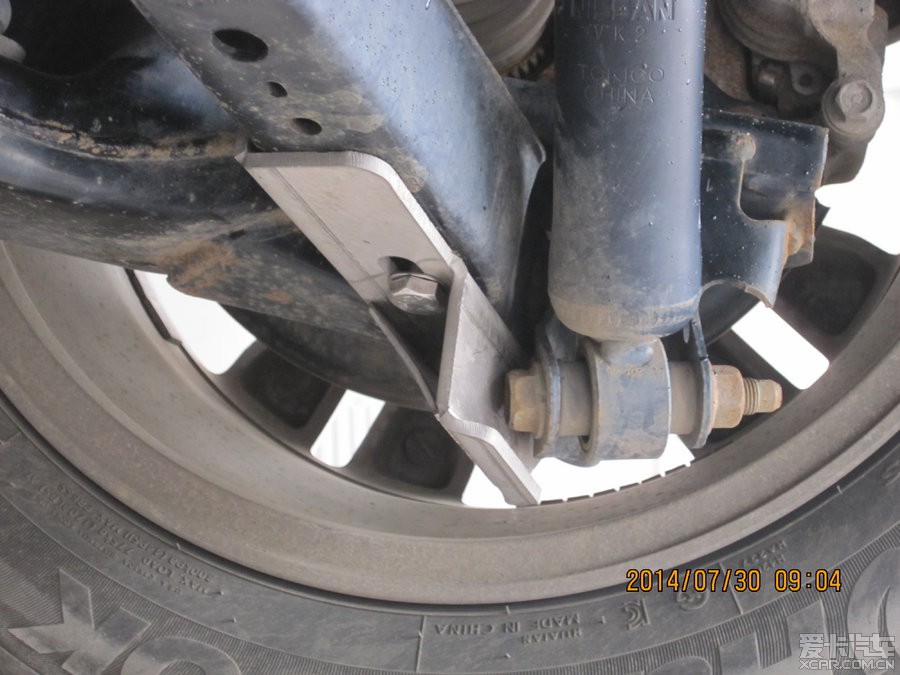

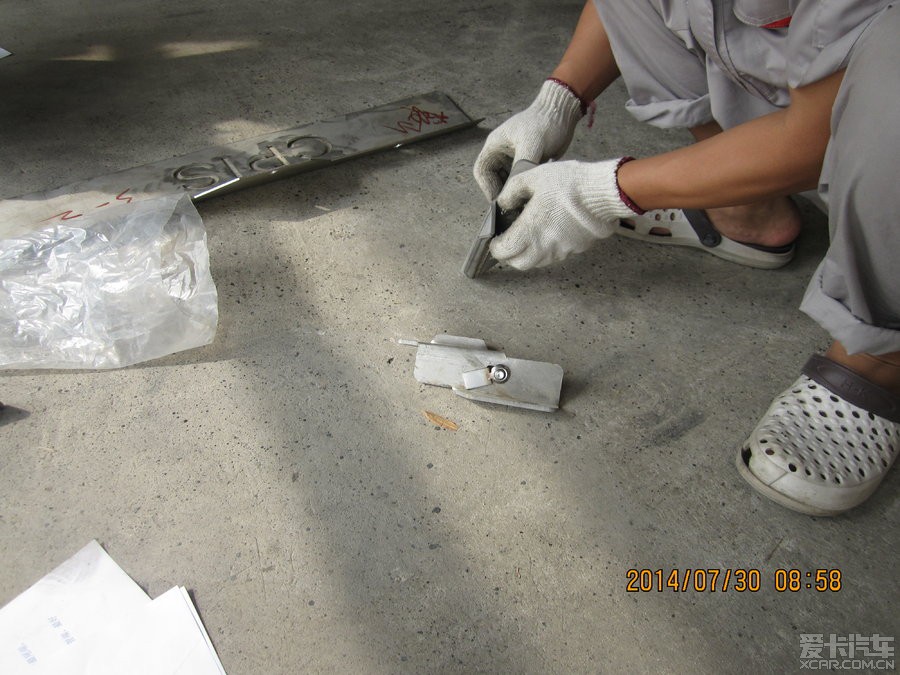

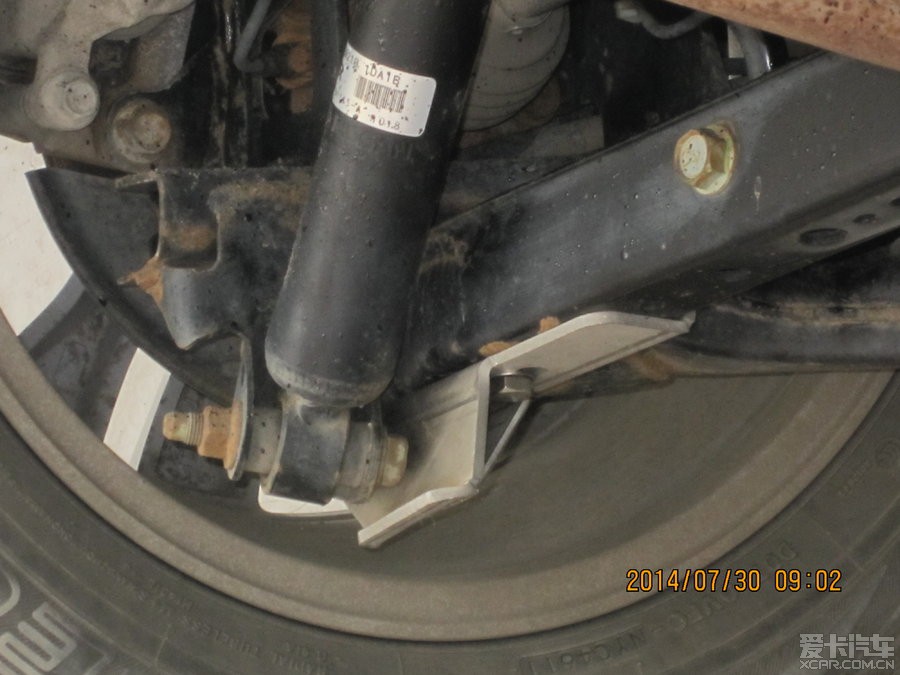

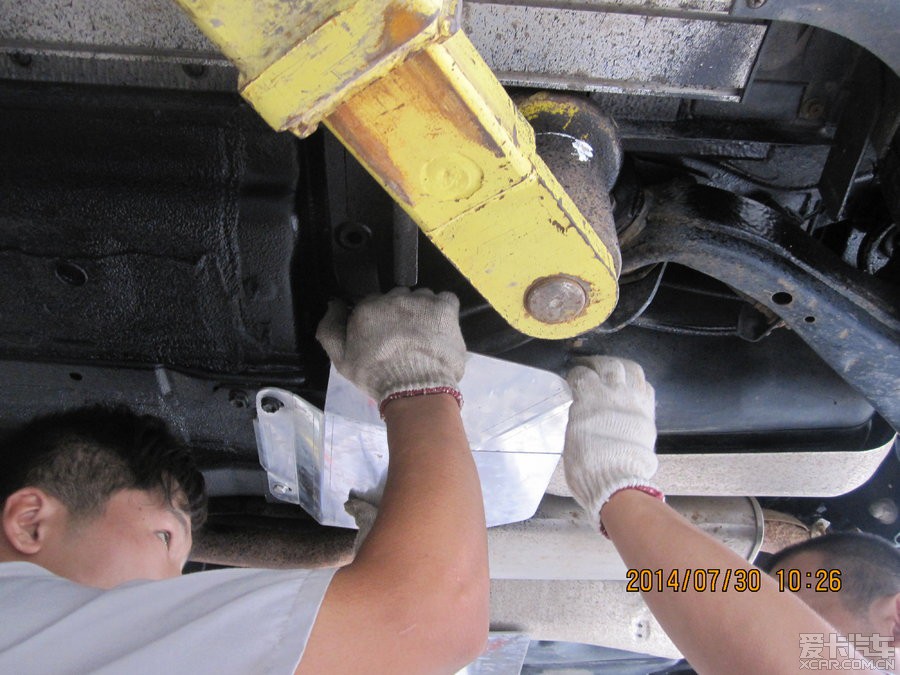

开始安装牛腿护板

安装完的效果

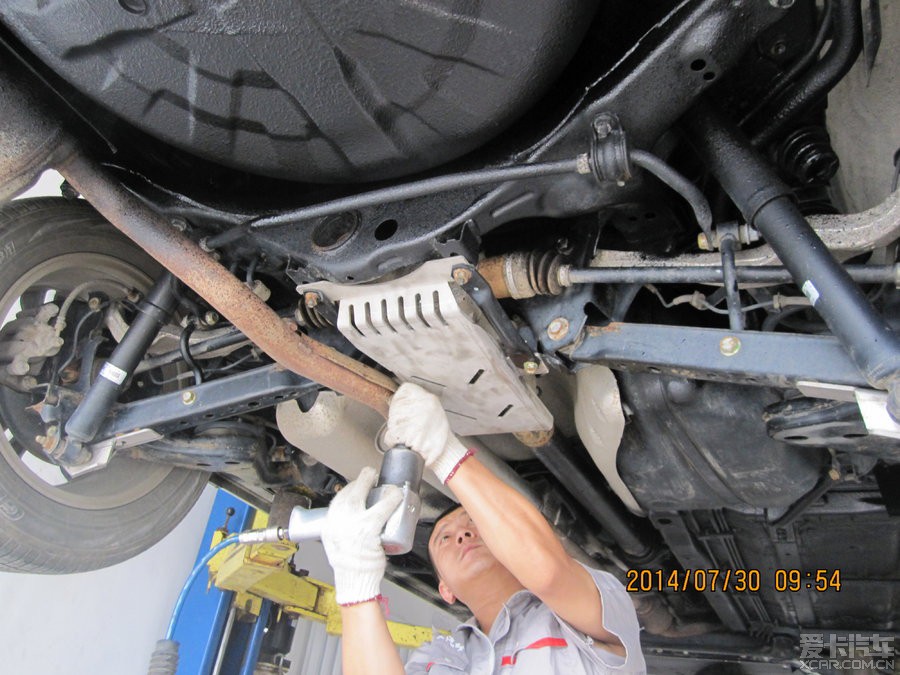

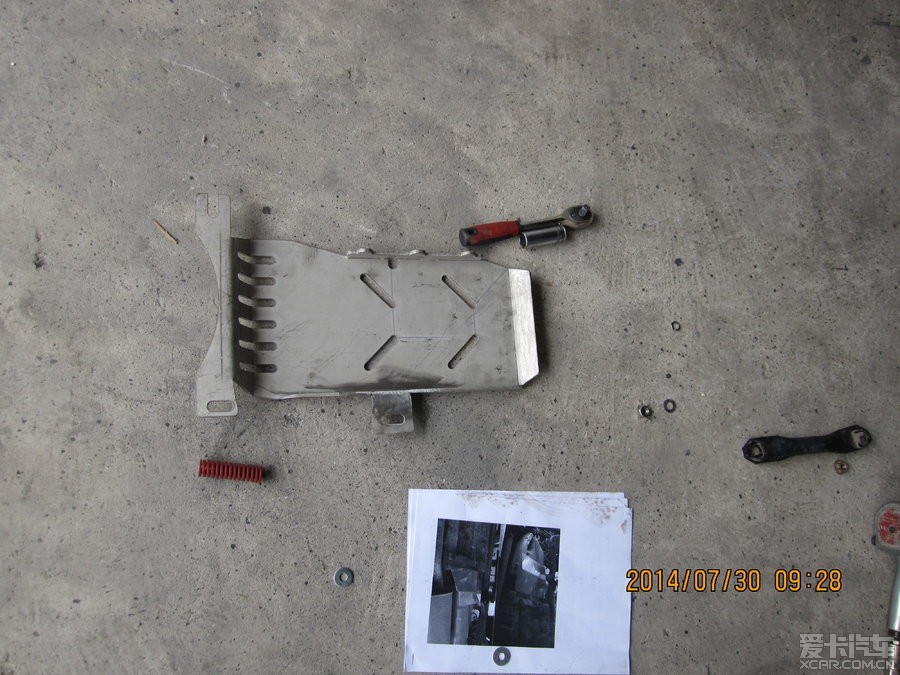

安装差速器护板，俗称护蛋板，肉哥告诉我，工人把料下错了，原本应该是3mm的，结果下成5mm的了，俺占肉哥便宜了

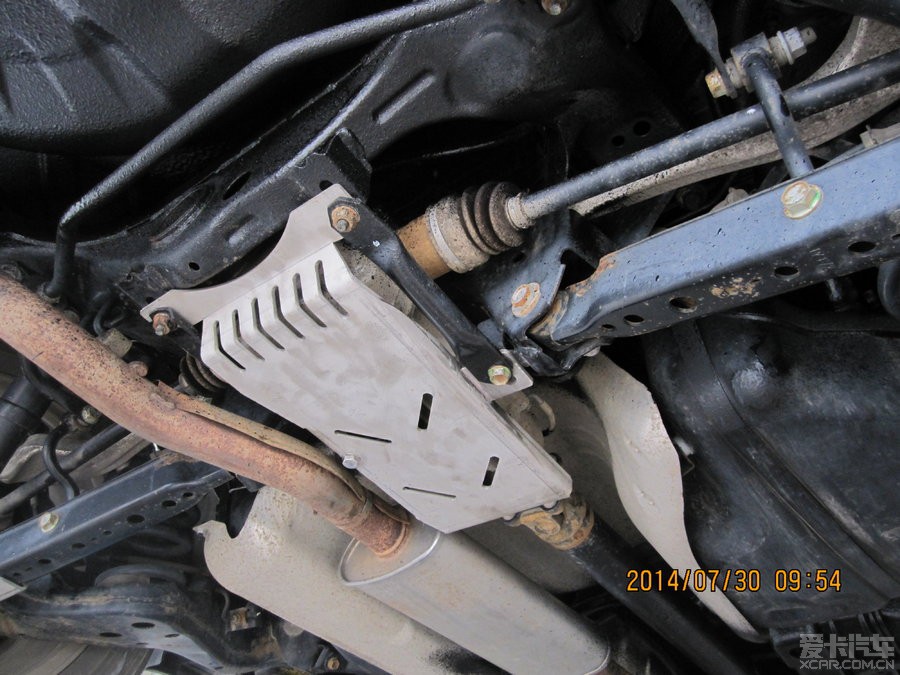

安装完的效果

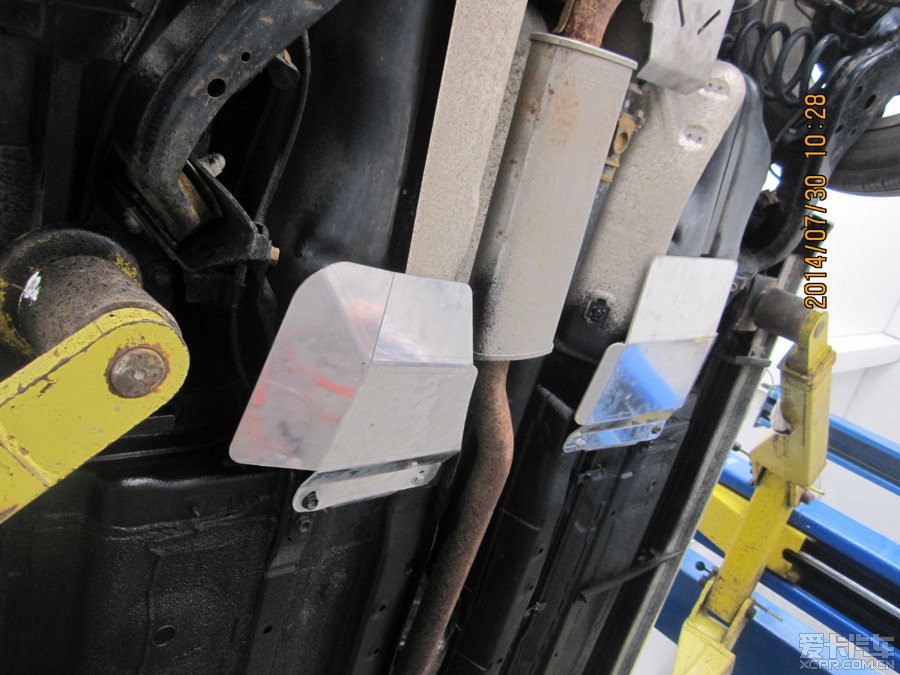

油箱护板安装

安装完的效果

后备箱按钮护板也装完了，师傅出手太快，出去接个电话的功夫就装完了，过程没有拍到照片，肉哥的安装说明做的非常细致，安装并不困难，装完后严丝合缝，手感极佳，而且极为实用，以后再也不怕把那个塑料壳子扣碎鸟

开始装后护板，先装护板支架，用一对U型螺丝固定好即可。

但在安装后护板的时候遇到了问题，护板根本无法固定在支架上，立马给杨大侠打电话请教如何安装。

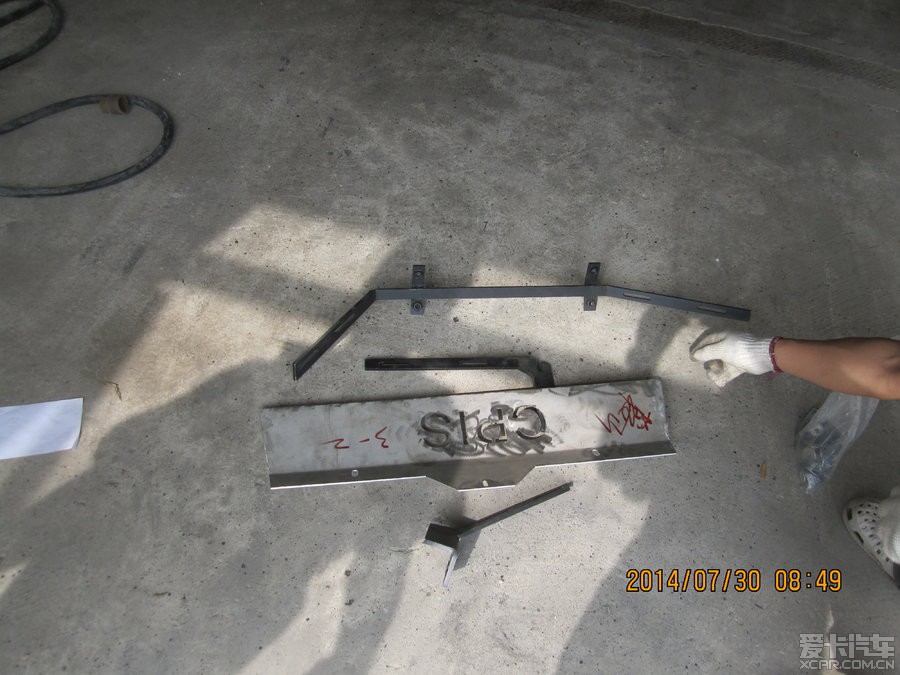

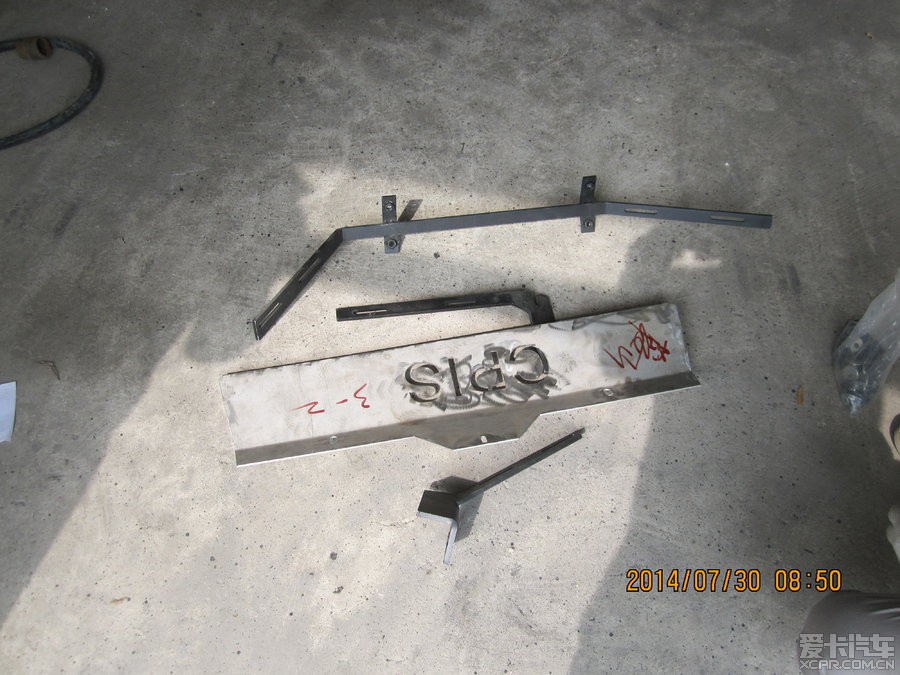

这一问才明白，原来我以为这个就是后护板（就是下图中有CPIS标志的板子）。

结果被告知那根本不是后护板，是前护板的前半部分，现在的前护板是分体的，分为两部分，据说这样的设计更有利于对发动机的防护。结果杨大侠一查快递，后护板被邮到其它地方去了，需要重新邮寄一个，我晕那，定的周六要和骏友去营口金沙滩玩沙啊，安装那天是周三，发快递肯定也是来不及了啊，没办法只能在菊花没有保护的前提下去豁沙了，于是，文章开头说的那个小插曲出现了。一个哥们的大骏在冲一个沙丘后脱底了，我去救援。

下车挂绳时发现我的后杠的装饰板跑没了。

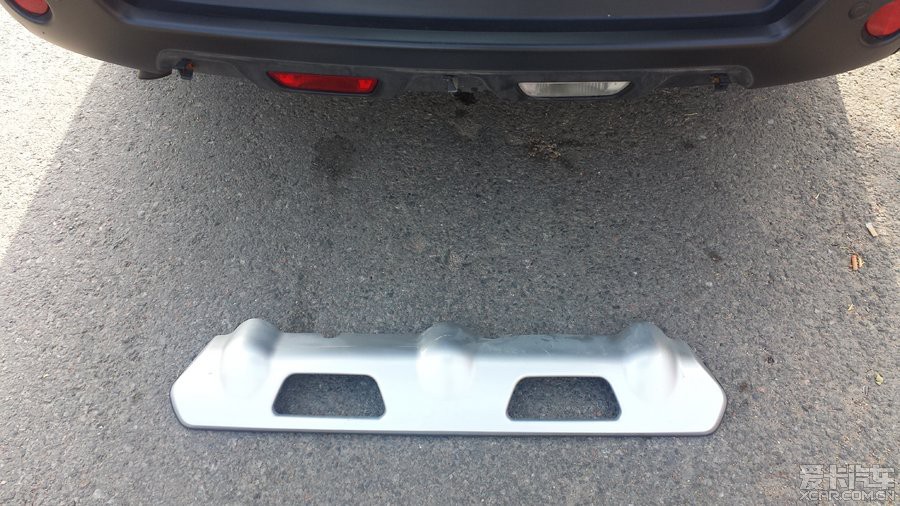

尼玛的，赶紧去找，结果翻过好几个类似的沙丘才找到，看来没有护板真是不成啊。就是这个东东，照片是回来后照的。

顺便发几张那天玩时候的照片

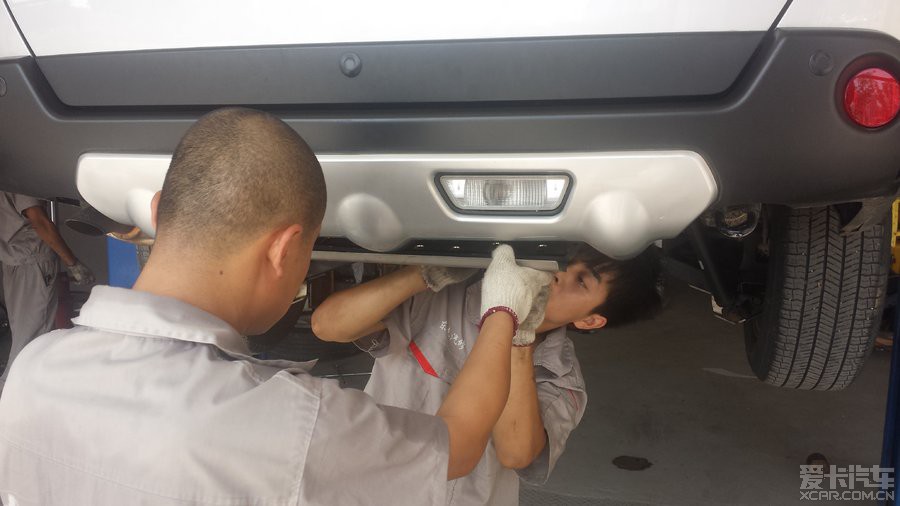

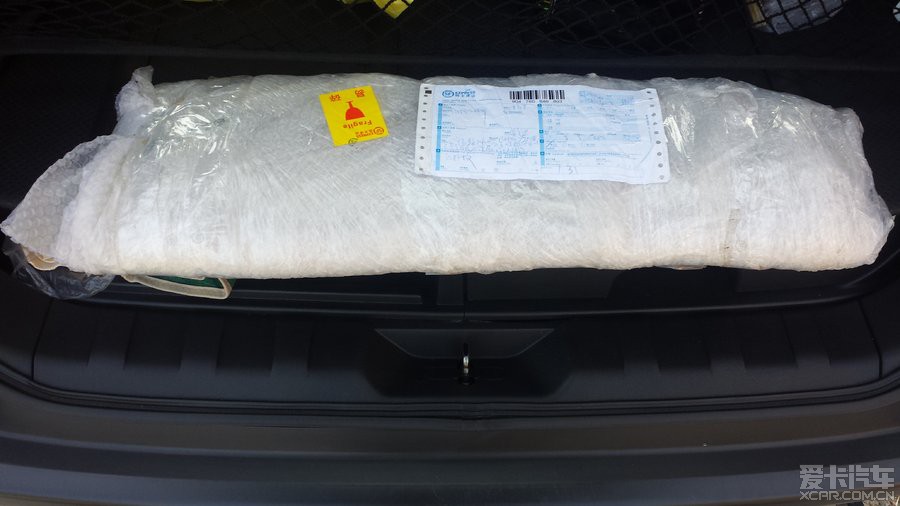

快递是下周一到的，赶紧跑去连同后杠装饰板一起安装。

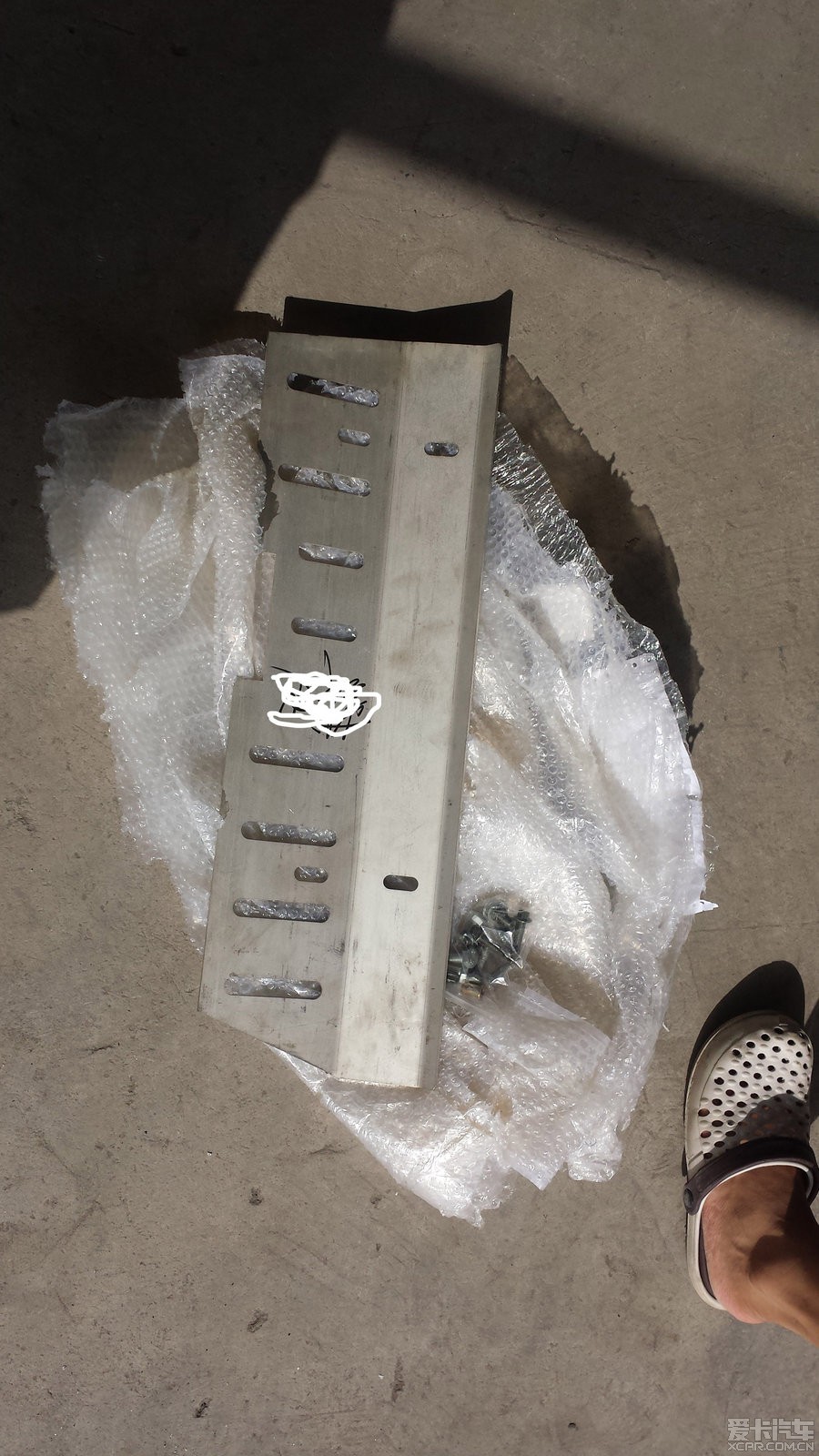

这才是后护板

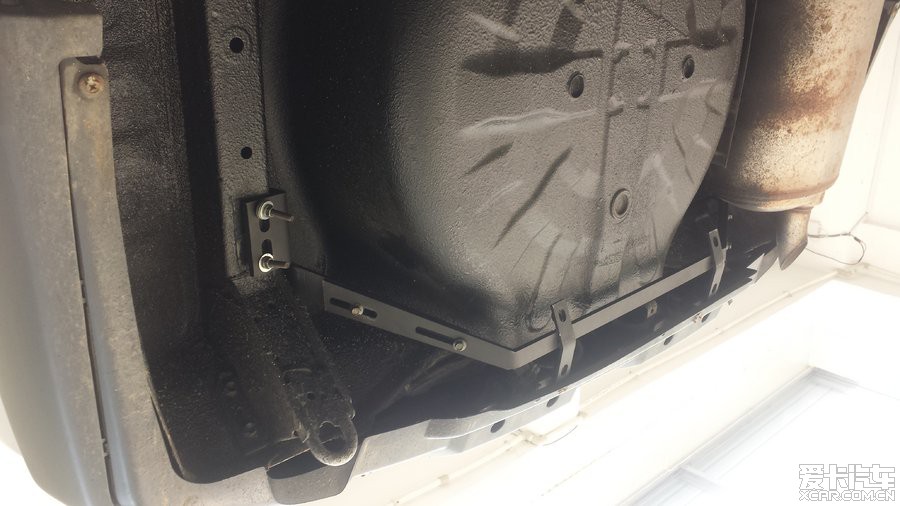

之前已经安装好的后护板支架

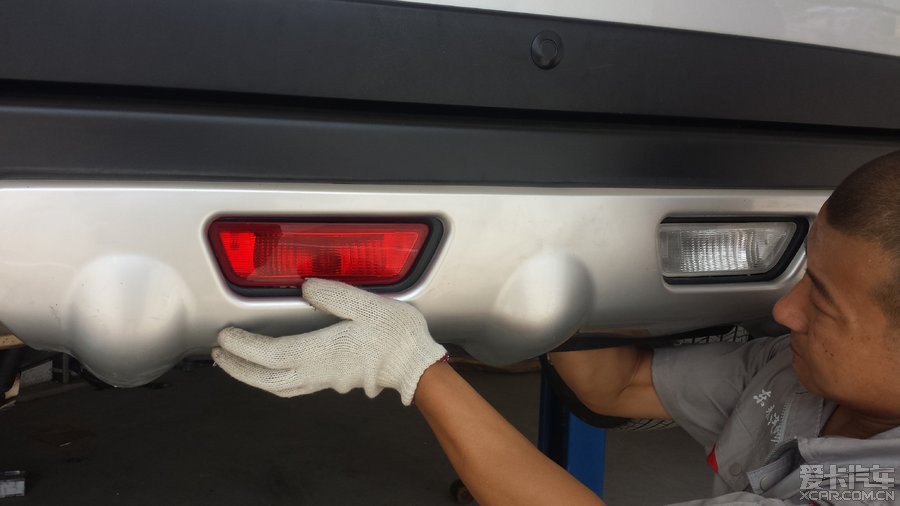

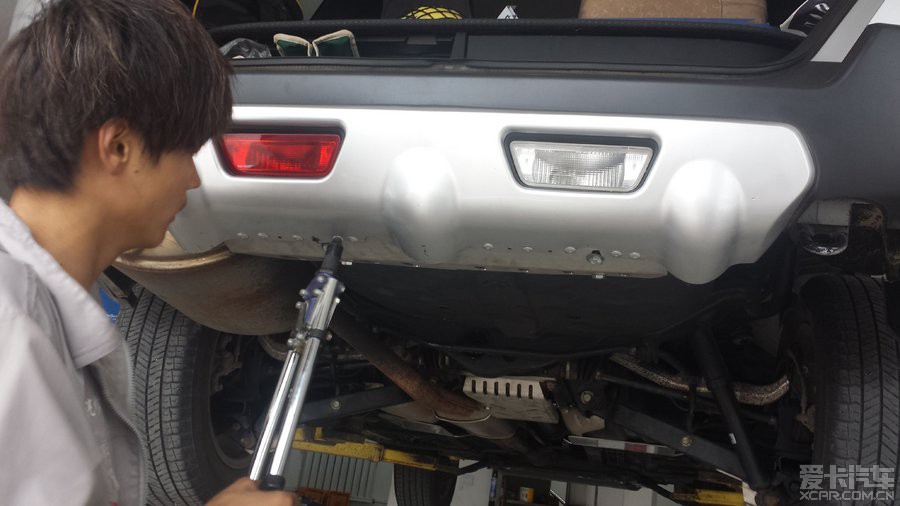

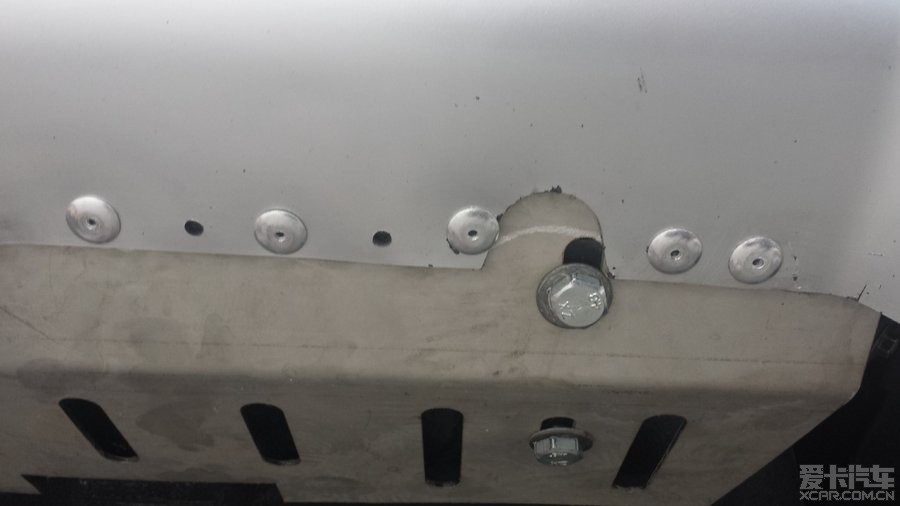

又出现问题了，上图后杠装饰板的三个突起导致无法将它包在后护板之内，只能把装饰板放到后护板之外，再用铆钉与后护板固定了。

至此，后护板终于安装完毕，感觉后杠的装饰板就是个鸡肋，三个为了美观的突起即影响后护板的安装也影响通过性，看到坛子里很多骏友也没安这东西，等下次再跑掉干脆就尼玛不要了。以上内容为插叙，下面接着说前护板的安装。

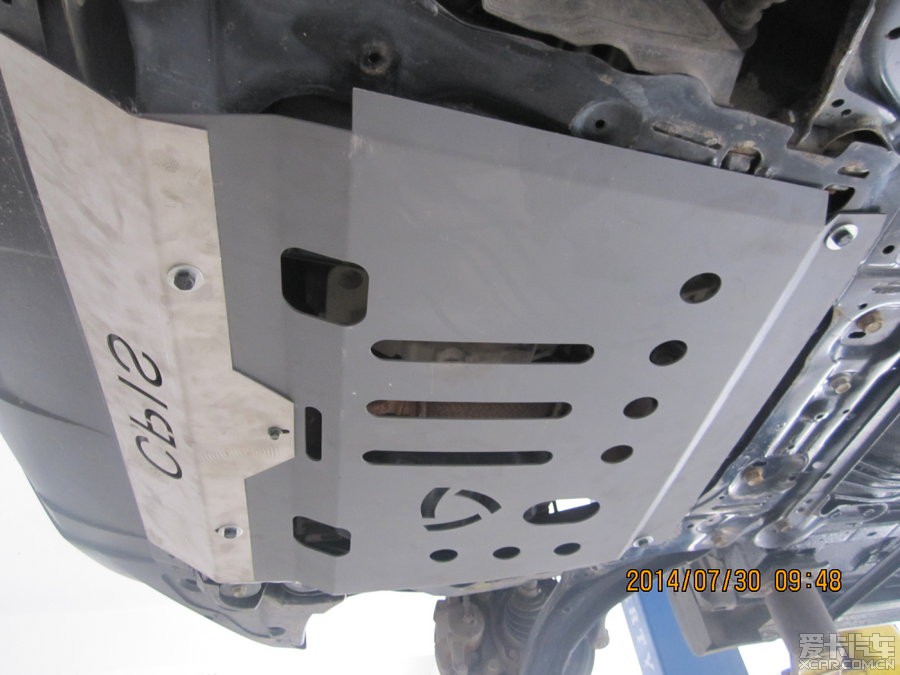

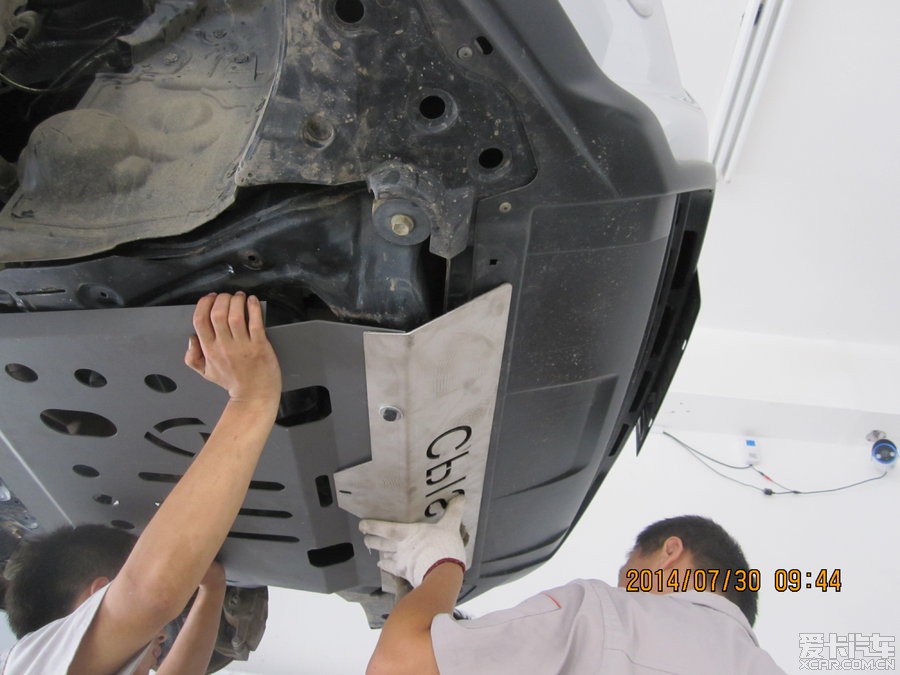

一定要注意螺杆反穿向上安装！这是安装完的效果。

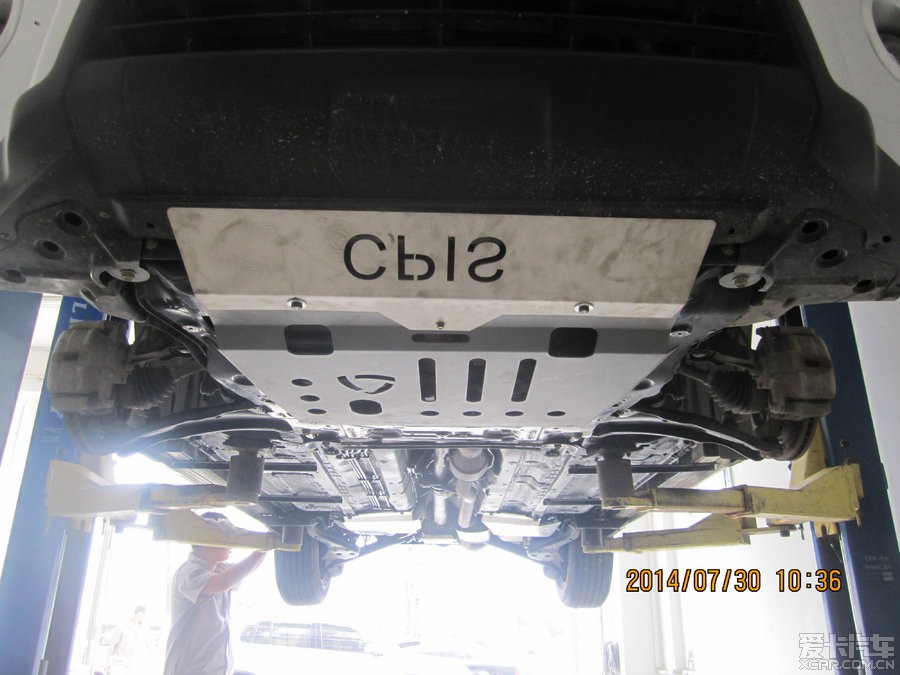

安装完的整体效果

至此，全部护板安装完毕，出去用四驱跑了一圈，并未发现有任何异响，至于跑烂路的效果还有待于日后检验，欢迎大家拍砖指正。

心行无际，骏驰无疆！

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-12 10:58 IP属地：未知 2楼引用赵家天子于 2014-9-12 10:57 发表的回复可喜可贺！完全是装甲车了可以上前线勇夺***！
	心行无际，骏驰无疆！ [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-12 11:02 IP属地：未知 3楼引用赵家天子于 2014-9-12 11:01 发表的回复钓鱼岛这个词语好像非常敏感，刚才被和谐了！
	心行无际，骏驰无疆！ [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-13 09:49 IP属地：未知 4楼引用 02710307 于 2014-9-12 21:52 发表的回复看着不错啊，全套在哪儿入的，PM一个吧已站短
	心行无际，骏驰无疆！ [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-13 09:51 IP属地：未知 5楼引用 colorfan 于 2014-9-12 20:42 发表的回复赞一个！感觉还是很有必要的，杨杰大侠的前护板又升级了，看着心痒啊！俺装的是以前的整体一块的现在是分体的，不知道抗冲击的能力是否有提升，有待实践检验
	心行无际，骏驰无疆！ [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-13 09:56 IP属地：未知 6楼引用 scidaca1 于 2014-9-12 19:03 发表的回复你是人才。。。后装饰板都能被跑掉了啥人才，那三个突起很影响离去角，本来老骏的屁股就大，过陡坡最先刮到的就是它，鸡肋啊
	心行无际，骏驰无疆！ [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-13 09:58 IP属地：未知 7楼引用信天游016 于 2014-9-12 11:22 发表的回复铁裤衩上身，恭喜
	心行无际，骏驰无疆！ [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-13 10:01 IP属地：未知 8楼引用风光独好于 2014-9-13 10:00 发表的回复改装甲车了，不错
	心行无际，骏驰无疆！ [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-23 10:01 IP属地：未知 9楼引用长途自驾游于 2014-9-22 16:38 发表的回复 3MM不锈钢比5MM铝合金将近重一倍，很纠结啊不必纠结，前后护板加一起才20多斤，完全可以无视
	心行无际，骏驰无疆！ [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

daijin_1972 远方 3.2W+ 爱卡币 8292 帖子加关注发私信青铜元老注册 2014-07-02 来自辽宁省\|鞍山市	发表于 2014-09-23 10:03 IP属地：未知 10楼引用楚都行人于 2014-9-22 15:46 发表的回复羡慕，求PM 已站短
