【礼遇超级卡友】更换MIB682E导航 再换多功能方向盘
从打14年3月买车以来，由原车主机换了加强版RCD510，加了730D蓝牙；
为了指南针、导航，卖了RCD510 730D，换了RNS315；
去年底出了MIB 187，卖了RNS315，换了德赛187A；
近期看到又出了MIB 682E导航，淘了一套软解的。
因为施工时比较忙，又是自己一个人施工，照片有补得，CD上的时间有时前后不对。
下面开始施工。
682E机器
16年35周，还算新。
固件版本0353，最新的都是0440了，但是据说新的几个版本都有BUG。
我和卖家要的是右边3号的MIB转小头，这样可以直接转高6的8*2插头。结果给我发来一个1号，原车大头转MIB，只好把我的187的转接头和这个大头分别退线，重新插。还好插针一样。
转接线大头的电源，喇叭线退出来。
187转接头8*2座的线退出来。把上面买的mib转接头退出来的线插到这2个头中。注意线序。
变成了这样。活干的匆忙，忘了拍照了，后补的。网关线也需要从187的转接头中退出来，和大插头上的网关线对接。
后视视频线也要从187A的插头上退出来，插到图中左下蓝色插头的左边2个孔中。这个图是网上扒的。看的比较清晰。
GPS天线放在了中间空调出风口后面的空隙中，手指指的地方。空调风道上方。用3M双面胶粘的，很结实。
蓝牙麦克放在原装位，从左侧A柱下来，走仪表下方到中控，网上有很多帖子，就不在放图片了。
carplay插座准备放在空调面板下面的挡板下面。先拆CD面板，再拆空调面板，最后向下撬这个横板，就下来了。
剪口打眼，打眼是为了固定carplay插座，和线的。右面的黑补丁是我的插门禁卡，高速卡的卡槽，用的是非常古老的5寸磁盘的套，也是用双面胶粘上的。
施工时忘了拍照了，最后都装完了才发现缺这个照片，用手机在档把那拍的，空间小就拍到这些，用尼龙扎扣固定线缆，左边的是固定里面的线缆的。
没有拍的图，画个示意图吧。carplay座是把扎扣穿到座2边固定用的钢片的空里，尼龙扎扣再穿到那2个孔。固定在板上。红色线代表尼龙扎扣。
装好没有扣盖板的样子。
扣好面板的样子，能够看到一点点钢片，插USB线也很轻松，不会动。左边是门禁卡。

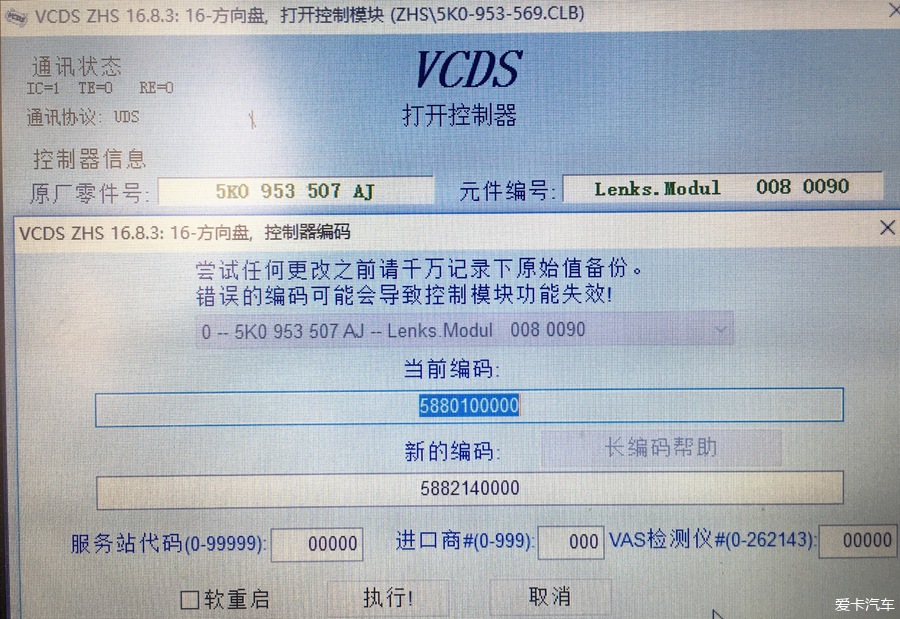

5053上场，如果是16-17年的新网关，有5F选项就勾选5F就可以了，我是530AK网关，没有5F选项，就在网关勾选37导航,56收音机,77电话。
carplay
导航
蓝牙音乐，音质比187A好的多。应该和315基本一个级别。
我没有多功能方向盘，仪表换了大字库873，只能用雨刷手柄调仪表。仪表导航，音响，电话等菜单都能够出现，
然后问题来了。通过雨刷手柄只要调到电话界面，不管再按什么键，都退不出来了。只能在看电话菜单，不能看音响，导航什么的了，后来问了卖家，卖家说使用导航，导到一个地点，就会退出电话界面到导航界面。确实能到导航界面，但是只要按雨刷上下键，立马就又进电话界面了。之后在各高尔夫群，Xcar论坛，问了很多人，都没有办法，只有在网关去掉56收音机，77电话，才能出来油耗什么的界面，可电话和音响选项也没有了。像我这样装了682E，换了873仪表却没有多功能方向盘，在论坛和其他的高6车友都没有这种配置，所以我以为是没有多功能方向盘的原因，啥也别说了，网上淘方向盘吧。
几天后盘子来了
卸气囊，这是把手机放在仪表前面，用自拍看的效果。非常清晰。
气囊卸下来了
拆方向盘
拆游丝上盖，撬就行了，拆下盖的2个螺丝。
下盖下面还有个螺丝。
拆下来了。
拔游丝的各种插头。
549和549B
看一下很多插头。
549B安好了。
力矩扳手上场，方向盘固定螺丝50牛力矩
锈迹斑斑的气囊。也不知道需要的时候能不能爆。
看好气囊线，放规矩了。对准扣上。

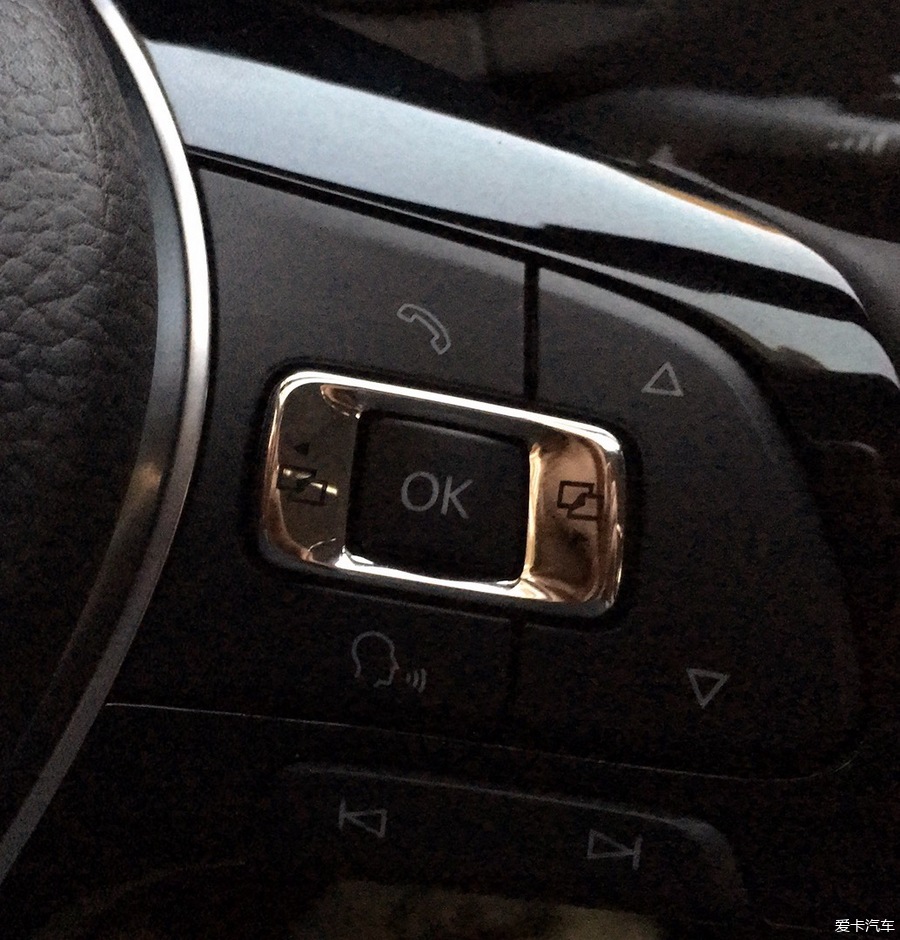

安装完毕。
[
