老捷达改自动控制空调
本人买了台2000年老款的捷达前卫，空调是真空拉线控制的；没有AC开关，总觉得单独想开风机是压缩机也工作，特别是开到吹窗档时，压缩机一定是开启的；感觉既耗能也不科学（不好意思，也许是我不会使用）；在论坛里发现有人改自动空调的，很感兴趣，就购买材料进行改造了。。。

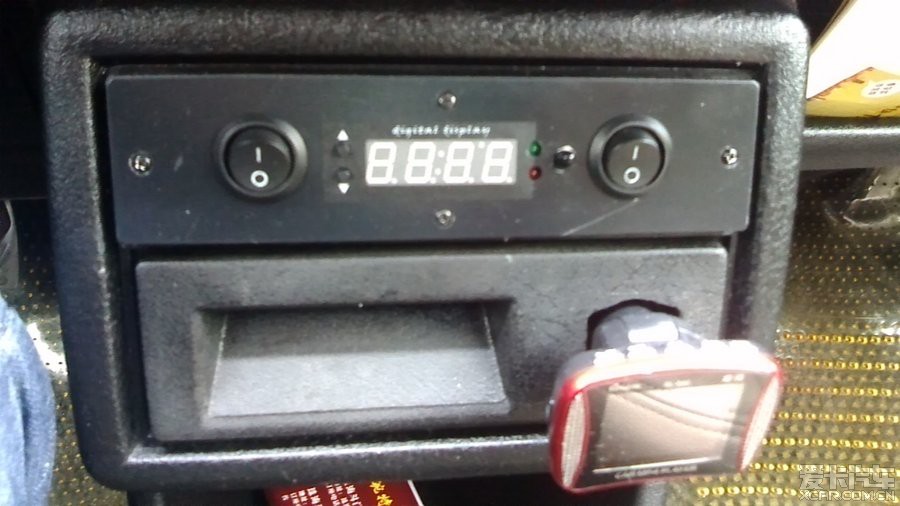

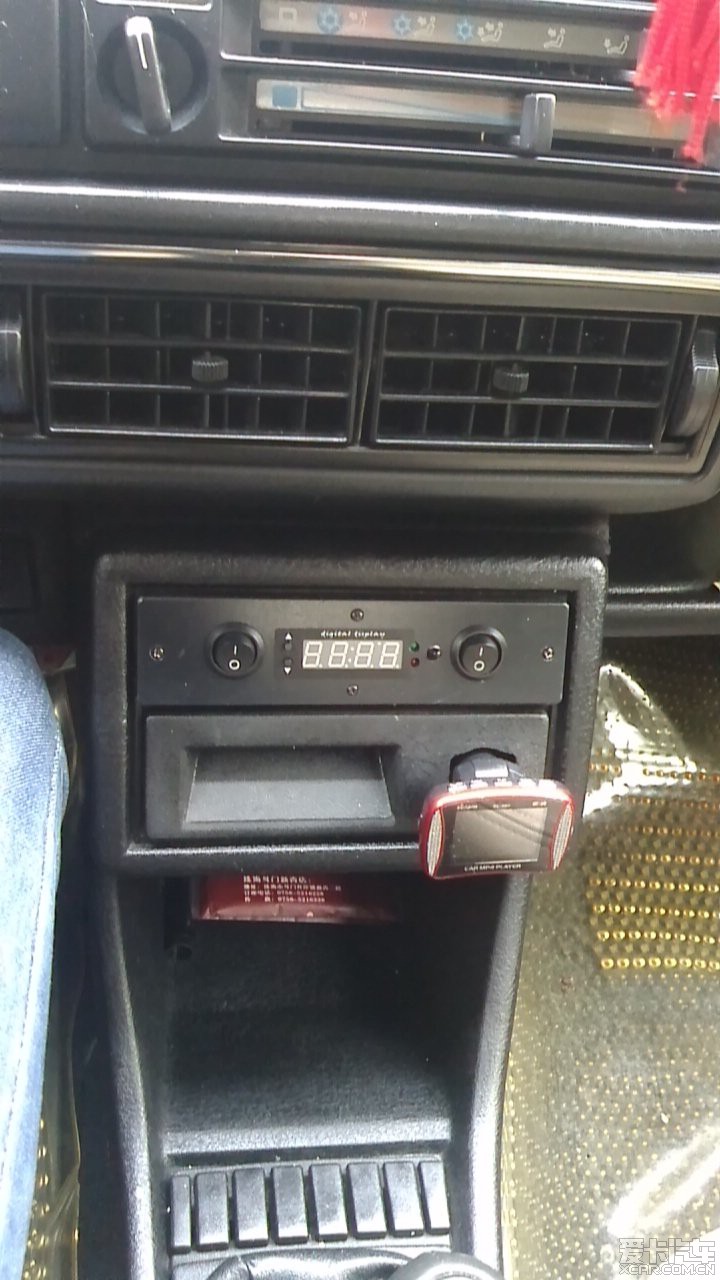

安装完工的PP:
双位显示（温度、电压）

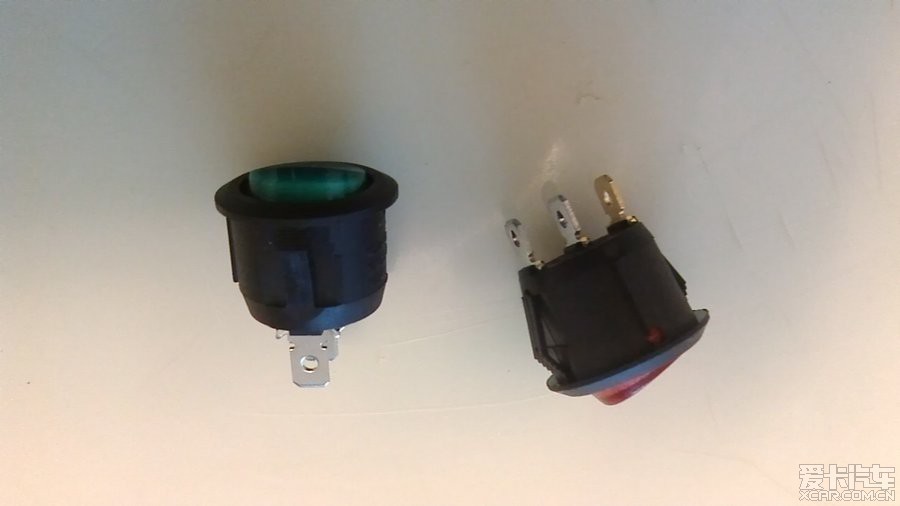

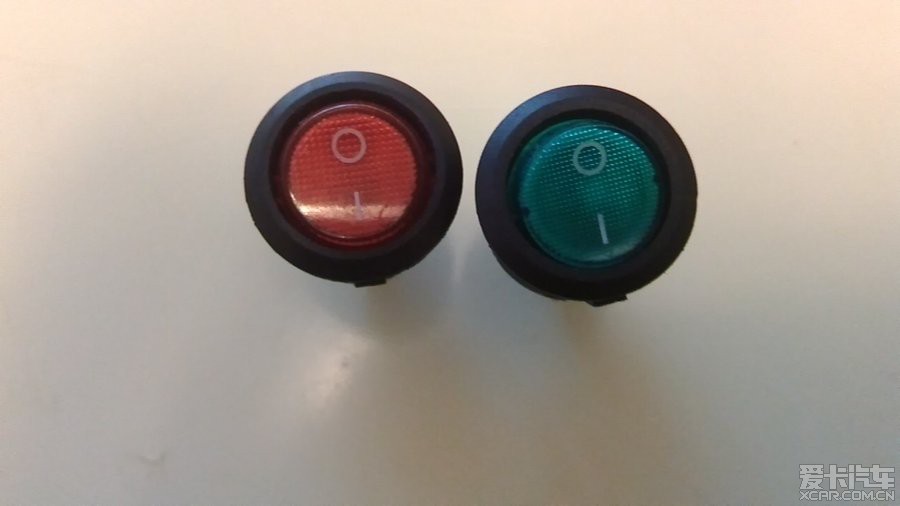

准备材料：开关两个一个是控制空调、一个是控制风机（DC12V10A带指示灯）

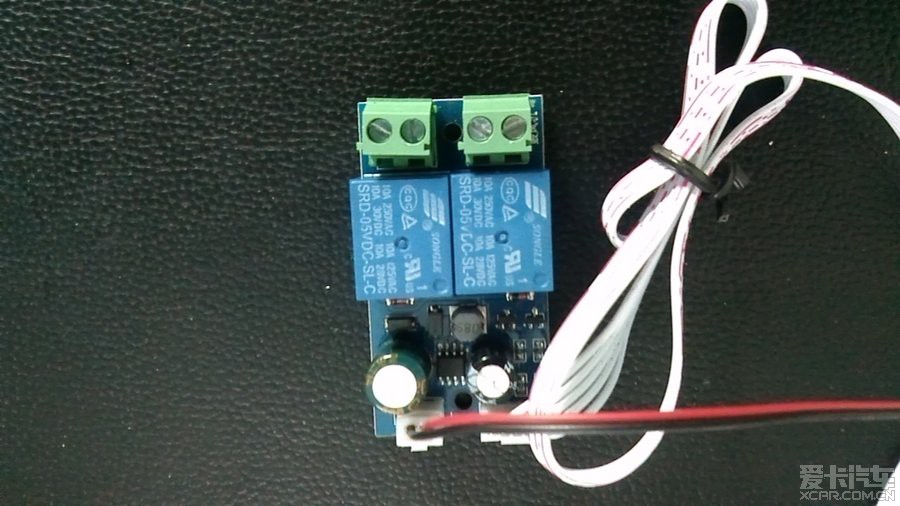

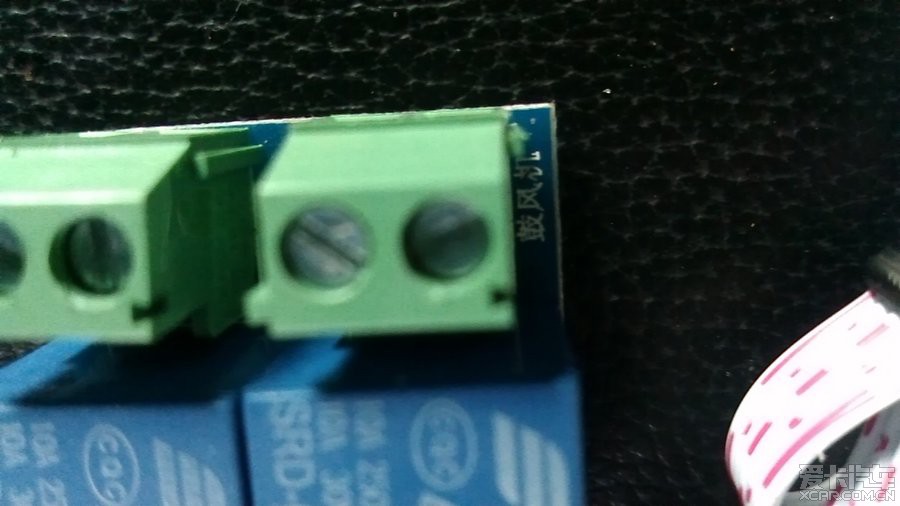

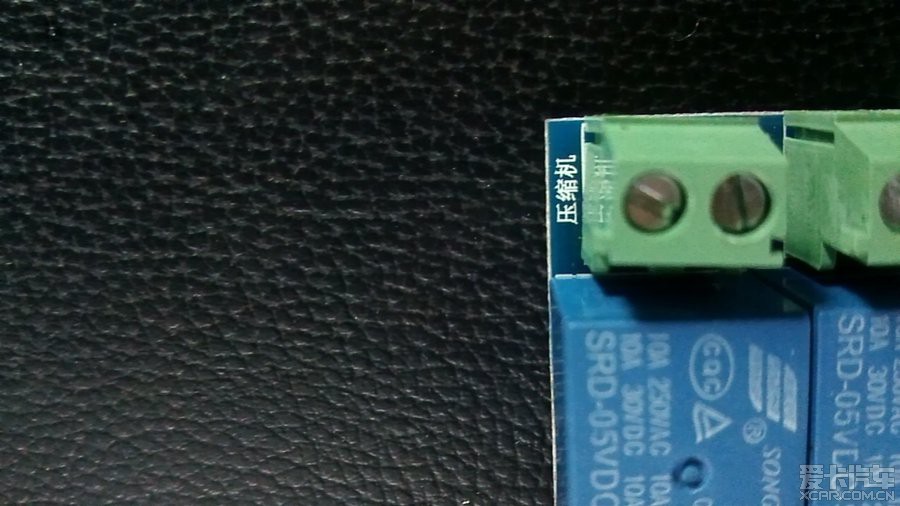

网购的温控器（压缩机、风机双控）

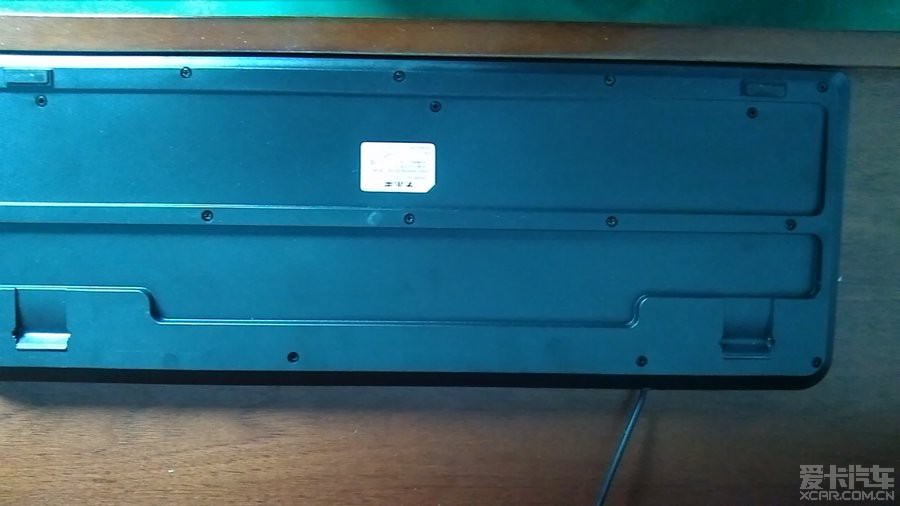

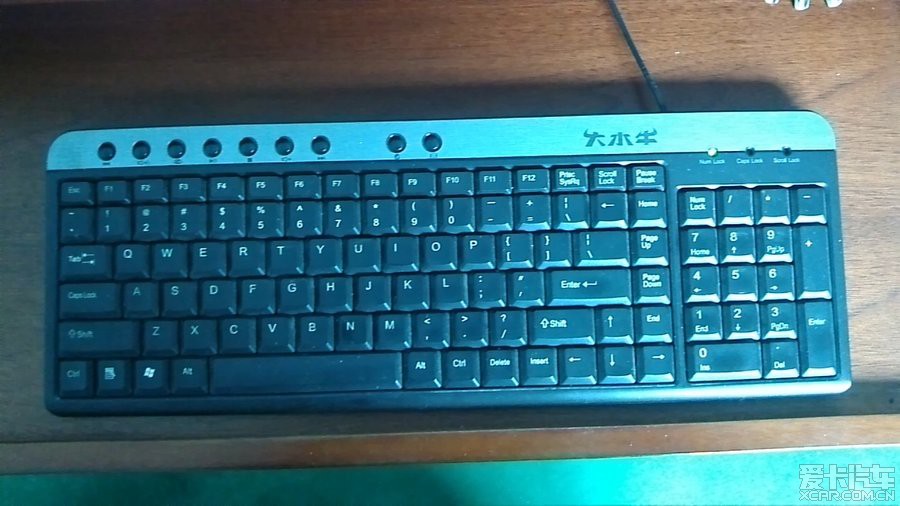

废旧键盘（做固定开关和面板用）

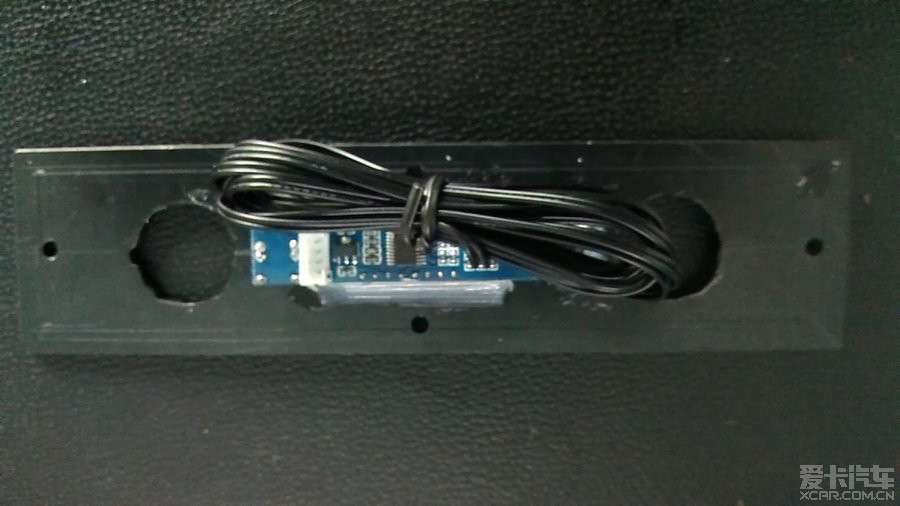

用其底板，裁切和控制台安装口大小相符的尺寸

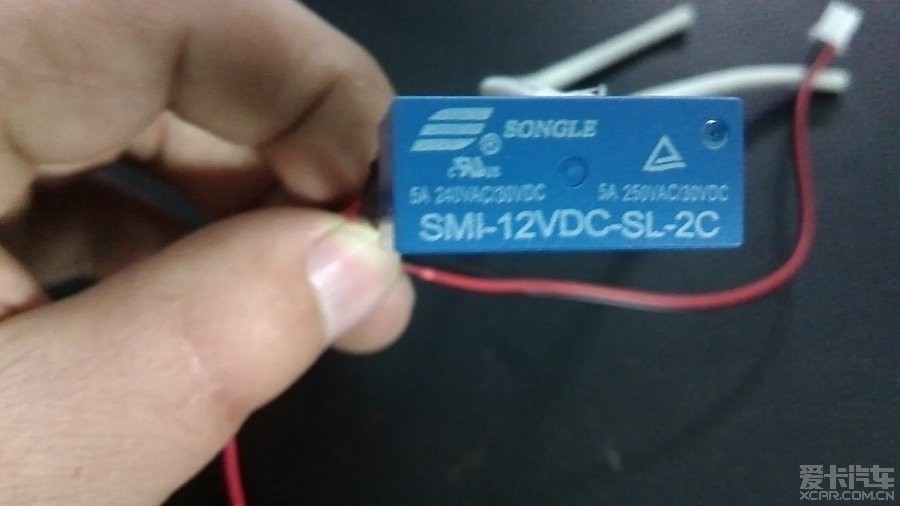

中间继电器（此继电器其保护作用，担心打开了空调开关而忘了开风机开关，造成冷凝器结冰，故增加其控制，一旦打开空调开关风机也一起启动，无需单独打开风机开关就可以）
DC12V10A的继电器，此款是插板安装的没有底座，我干脆直接焊线使用；
白色线就是给风机用的（2.5平方高温线），红色、棕色线接供电电源、红黑线接显示面板）

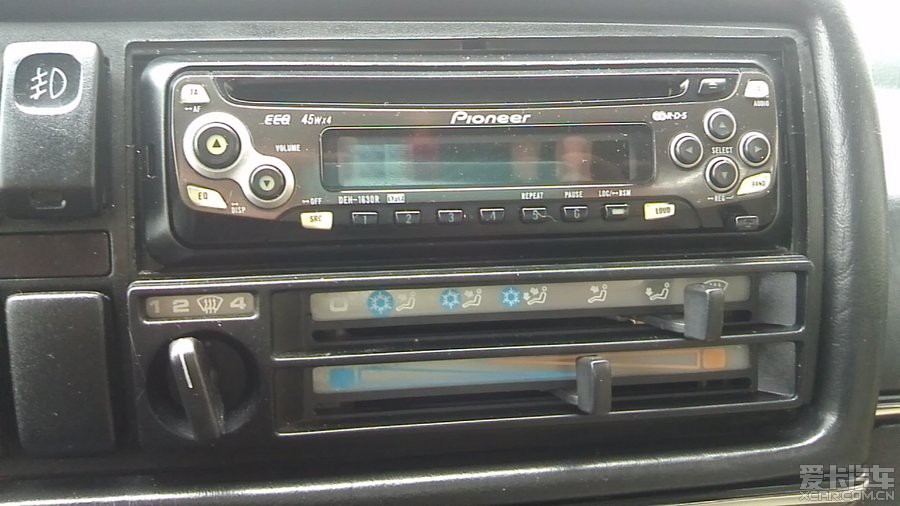

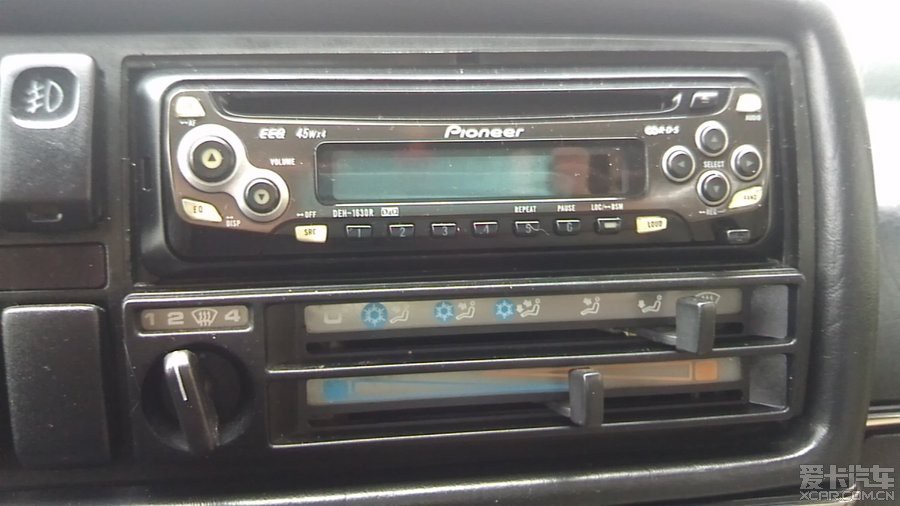

接线位置拆下CD机，可以看到暖风空调的三条控制线：一条是电源，一条是空调控制线，一条是风机控制线将空调和风机的控制线引出来
看到引线出来地方的黑色框吗，是用键盘边切出来用胶水粘上的，用此来固定控制面板；
红色的粗线是引出来的风机线，细红线是引出来的空调线，棕色线是从点烟器上引的地线

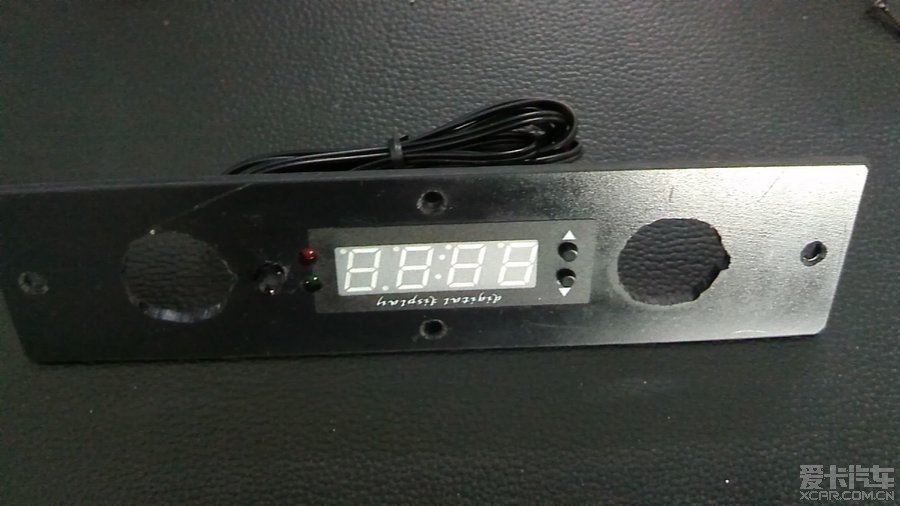

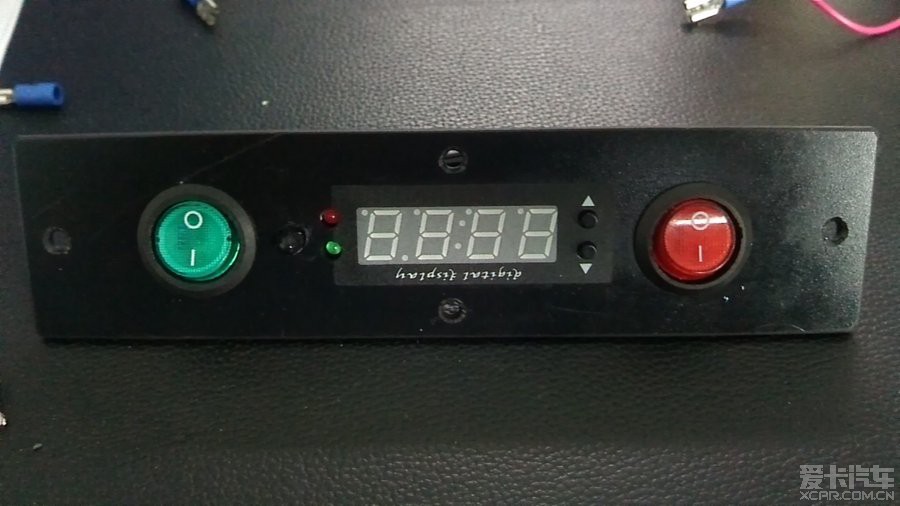

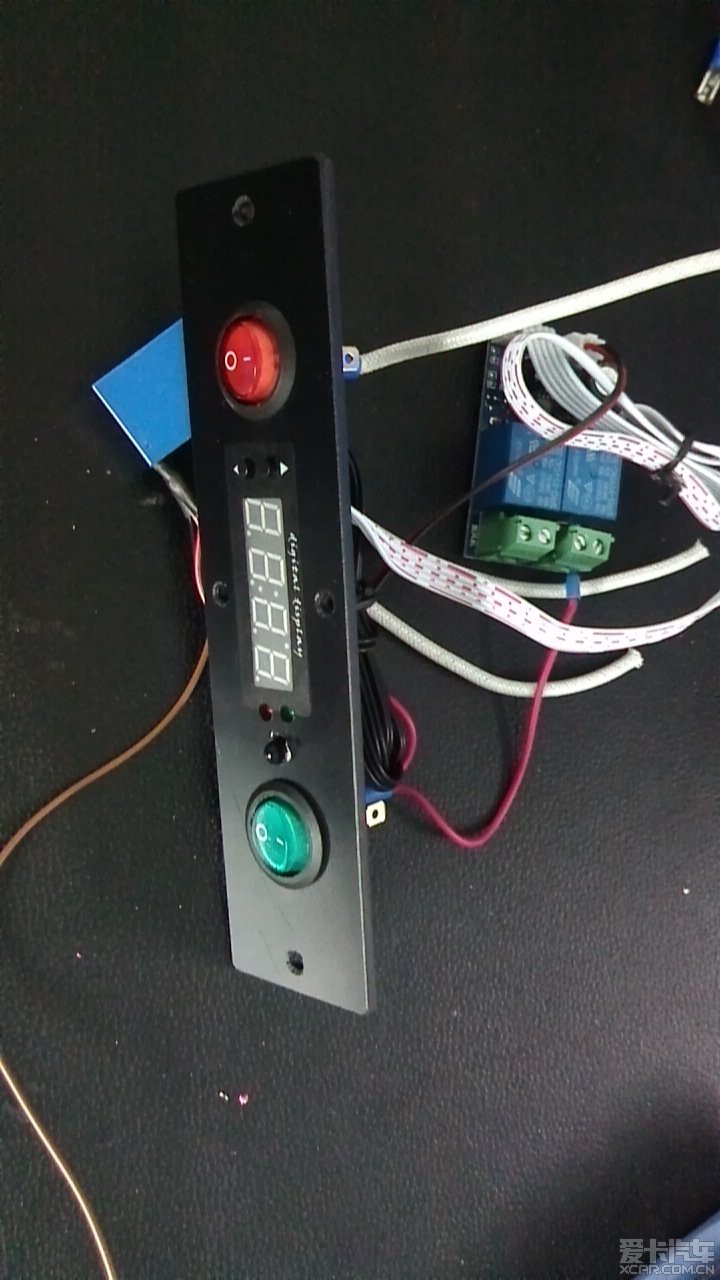

接好的控制面板（黑色面板就是用废键盘改的），绿色开关侧的是探温头
纯手工开孔，两个开关孔直径20mm，开的不圆，不过还好开关装进后就看不到了，哈哈。。。
经安装使用，感觉效果不错，此温控器是冷暖双控的，根据外界环境温度，可选择制冷或制暖模式，感觉最开心的是冷雾天我可以直接打开风机开关来吹前档玻璃了，避免了压缩机的启动，哈哈。。。
以上的改装全部是在论坛内向前辈们学习，参考前辈的思路改制的，在此对各位前辈致谢！！！
[
