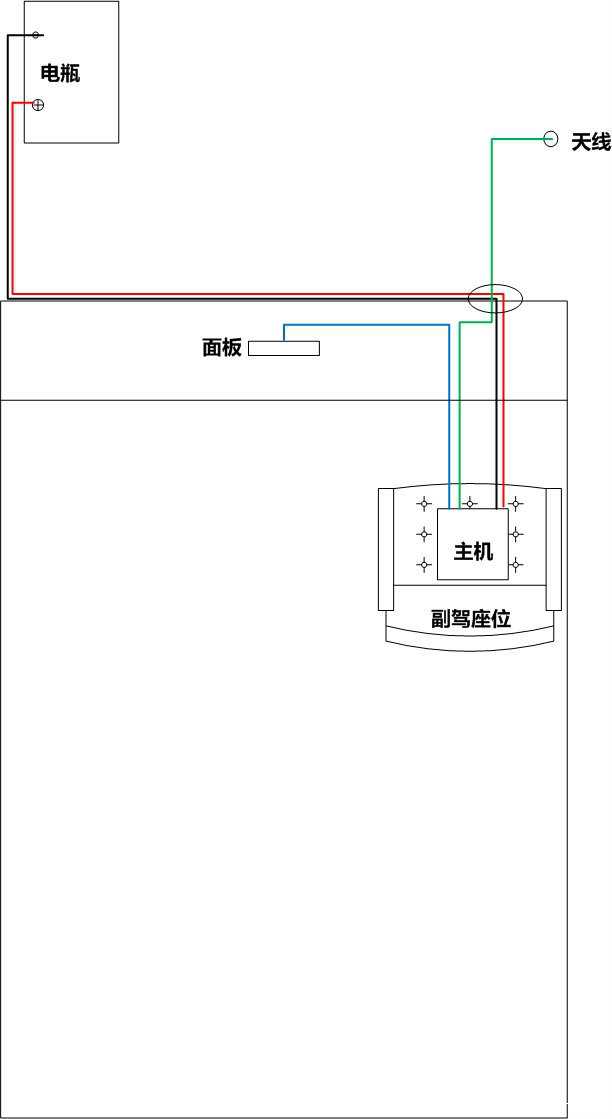

1、这是计划的安装图，后续都围绕这张图展开~
*******************************************************************************************************************

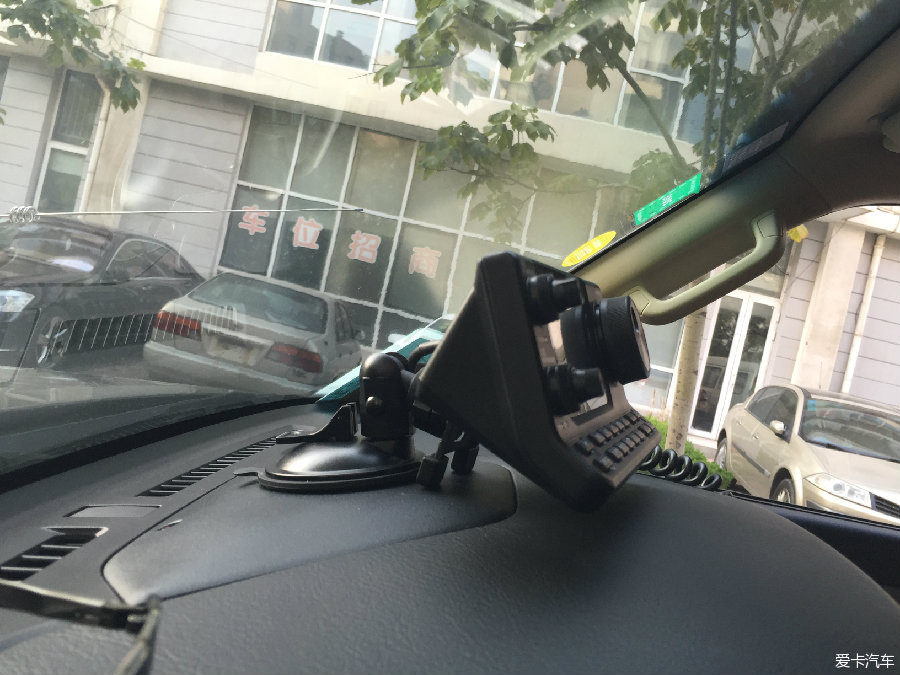

2、这是面板安装的效果图，用的是MBF-1吸盘和MBA-1支架，相当牢固~
*******************************************************************************************************************

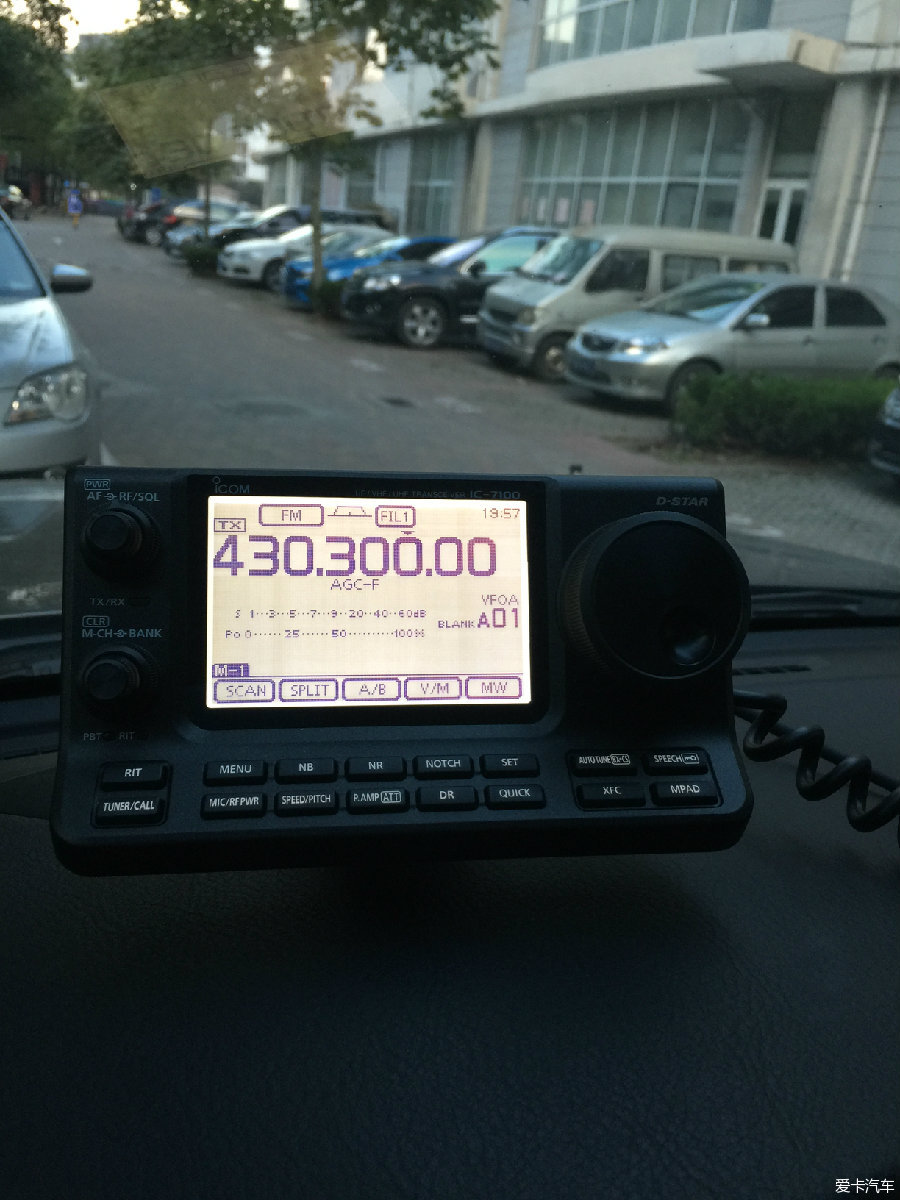

3、面板正视图~
******************************************************************************************************************

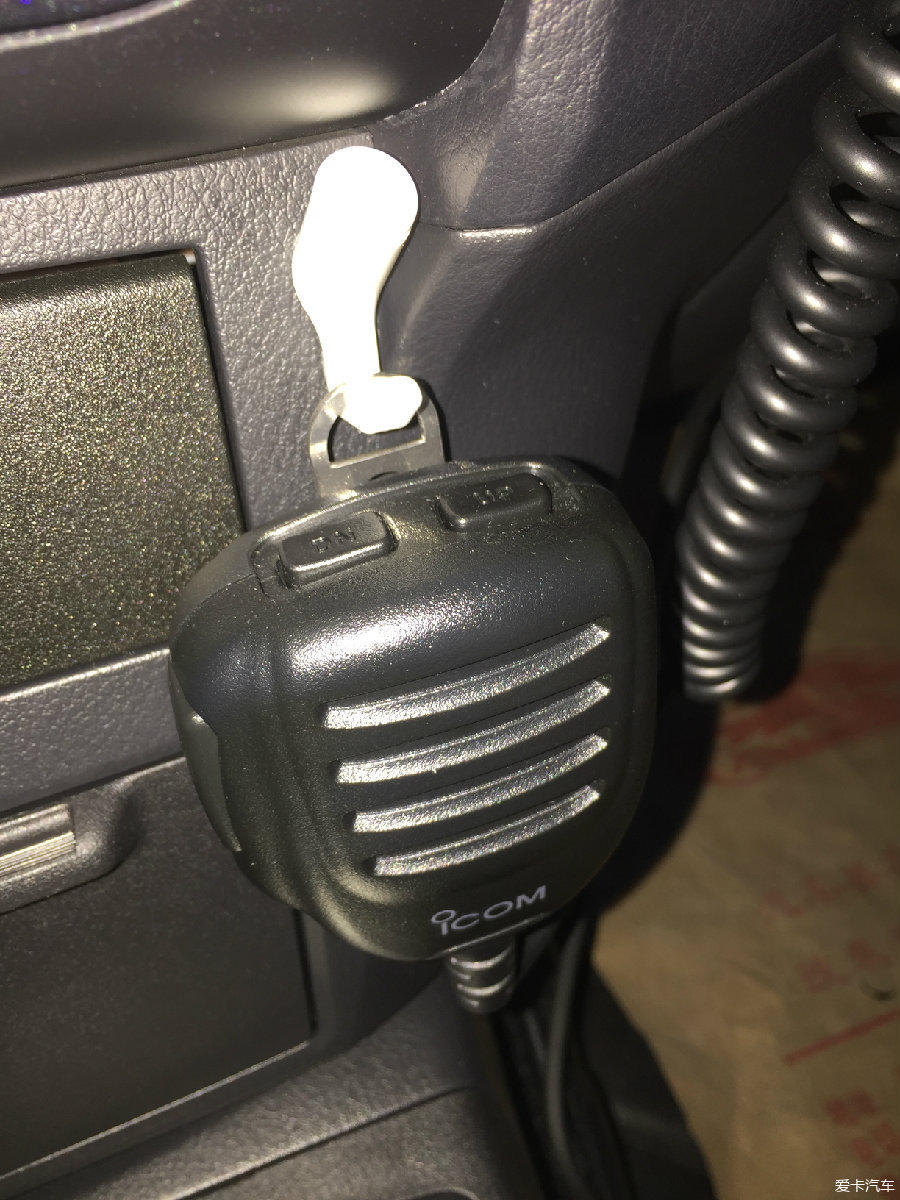

4、面板和手咪安装图，用的是一个小小的挂钩，从日本小店里淘来的~
*******************************************************************************************************************
5、小挂钩特写~
*******************************************************************************************************************

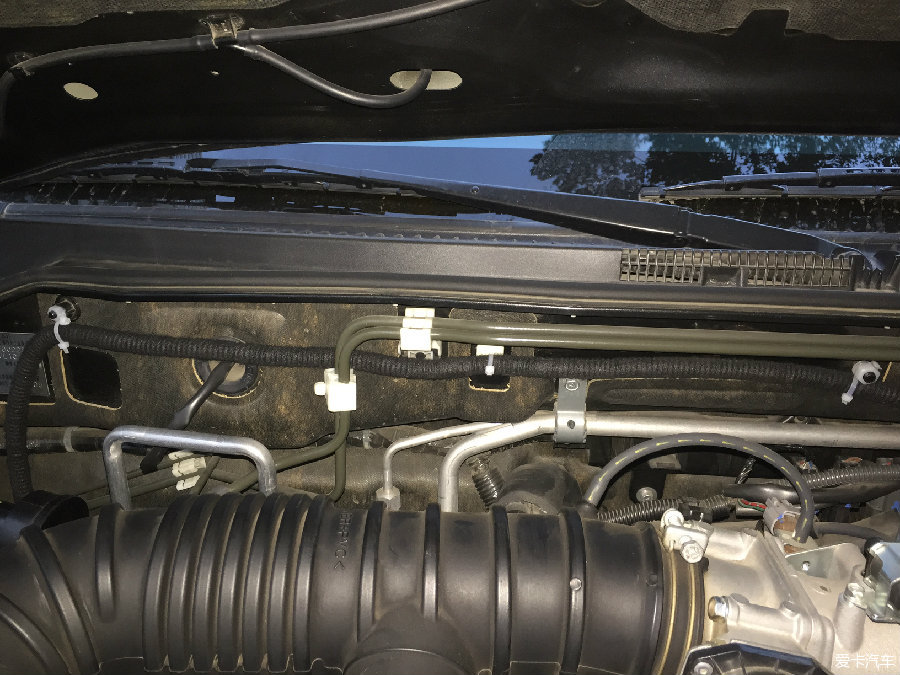

6、机舱走线图，利用机舱内现成的螺栓，配8mm的塑料螺母固定缠好布基胶带的10mm波纹管~
*******************************************************************************************************************

7、电源接线和固定，用2根3m的AWG12硅胶线取电，与车台自带的电源线对接，焊AS150莲花头~
*******************************************************************************************************************

8、馈线走线图，用的是钻石的细馈线，固定在机盖内，同样使用缠布基胶布的4.5mm的波纹管~
****************************************************************************************************************

9、将电源线和天线馈线穿过防火墙口，进入驾驶舱，正好压在胶垫下面，非常牢固~
******************************************************************************************************************

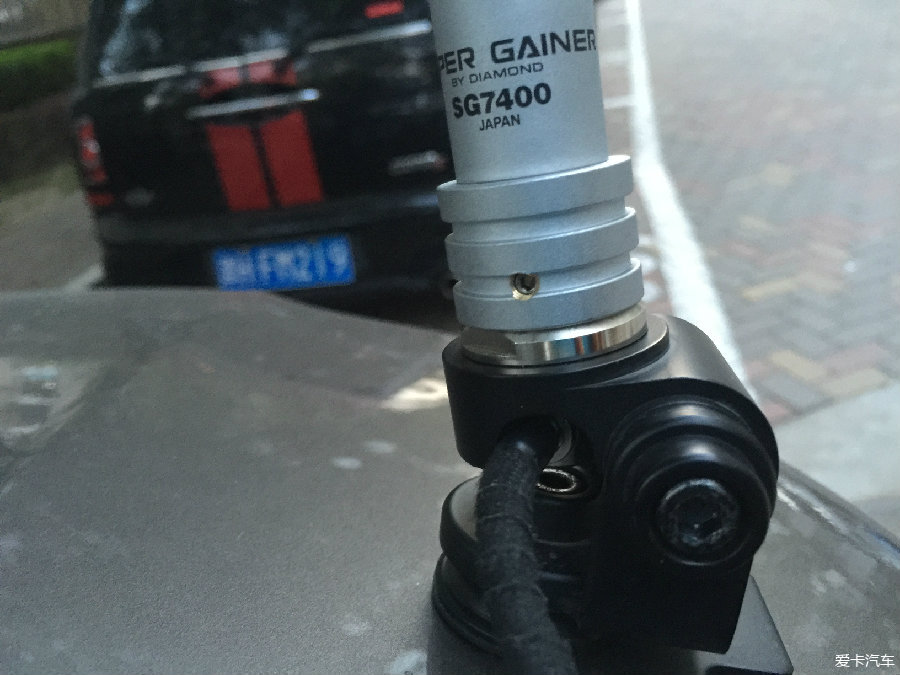

10、钻石的卡边和天线，注意在天线底部打眼套扣，用4mm顶丝固定，主要是考虑防盗，将来会再套热缩管防水~
************************************************************************************************************

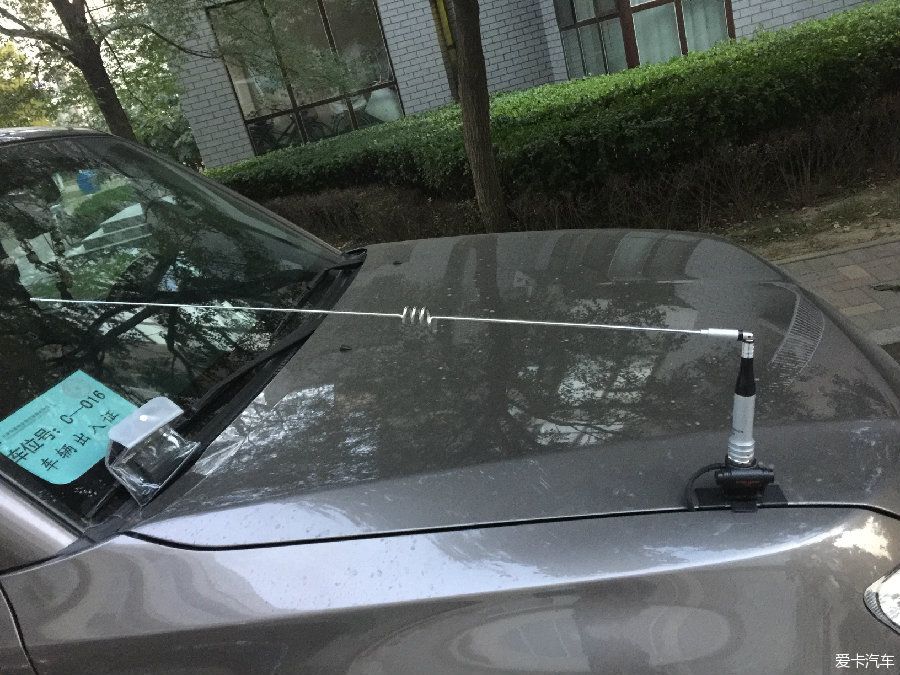

11、直立的天线
******************************************************************************************************************

12、放倒的天线，进出地库方便~
*****************************************************************************************************************

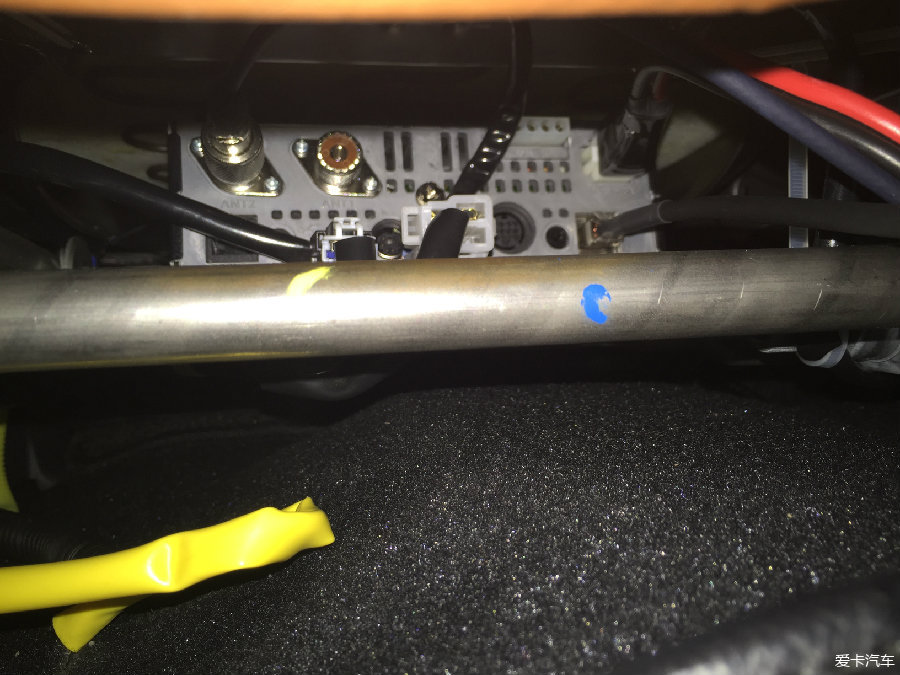

13、副驾驶坐底下的主机，用MB-62固定在车座弹簧上，效果还行~
*******************************************************************************************************************

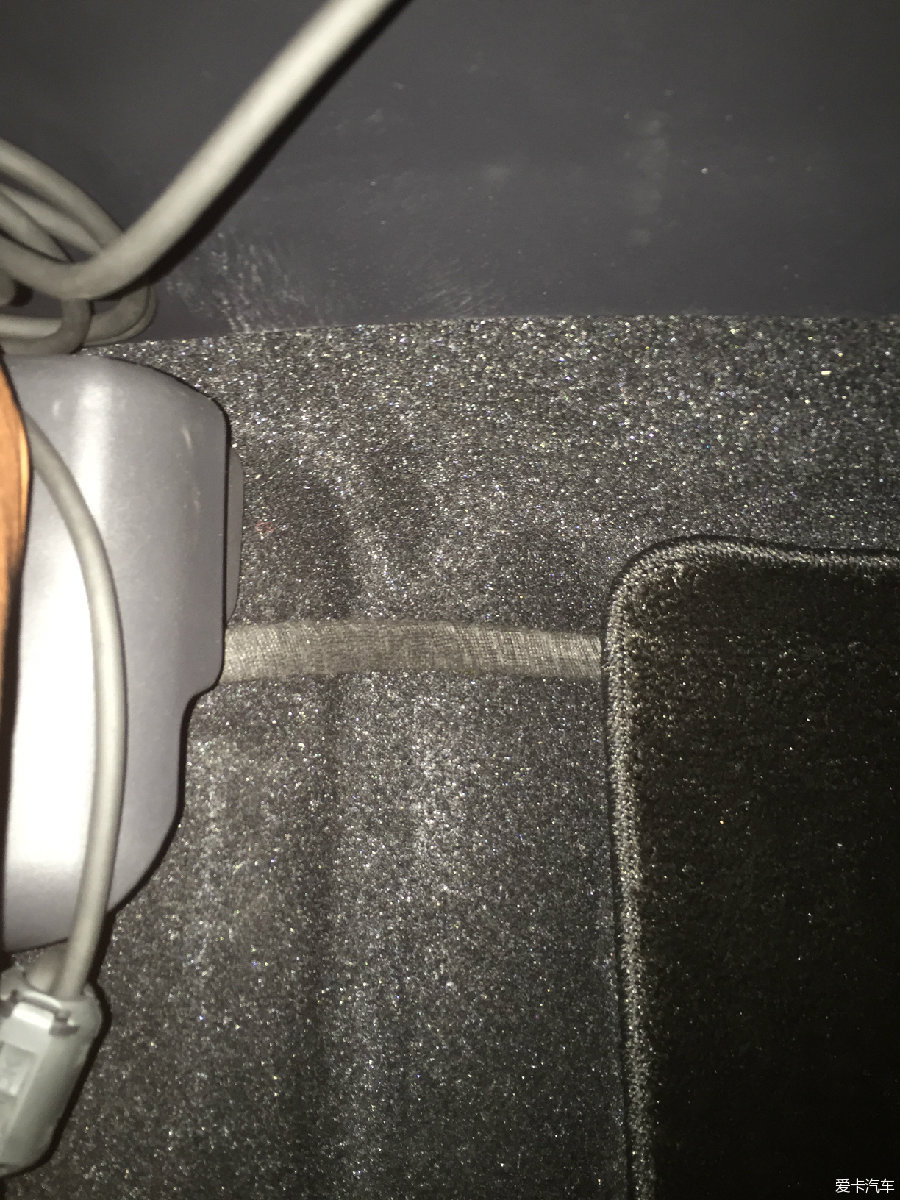

14、将电源线和馈线扁平捆扎好，直接顺地板到副驾驶扶手箱下面，用上面的脚垫直接就盖上了~
**************************************************************************************************************

15、将捆扎好的线缆放置在副驾驶扶手箱下面，顺便在淘宝上买了个盖板盖上，效果很好~
***********************************************************************************************************
总结：利用ICOM车台丰富的配件无损安装，对原车没有任何破坏，从使用效果来看非常满意，欢迎大家指正
[ 本帖最后由 zhipfan 于 2015-11-3 17:35 编辑 ]

准备等拿了B类执照在考虑短波的问题，现在想天线可能会是问题，您有何建议么，还望不吝赐教?

随车台自带的电源线上有保险，在淘宝上买的这种插头焊好了对接上，谢谢夸奖

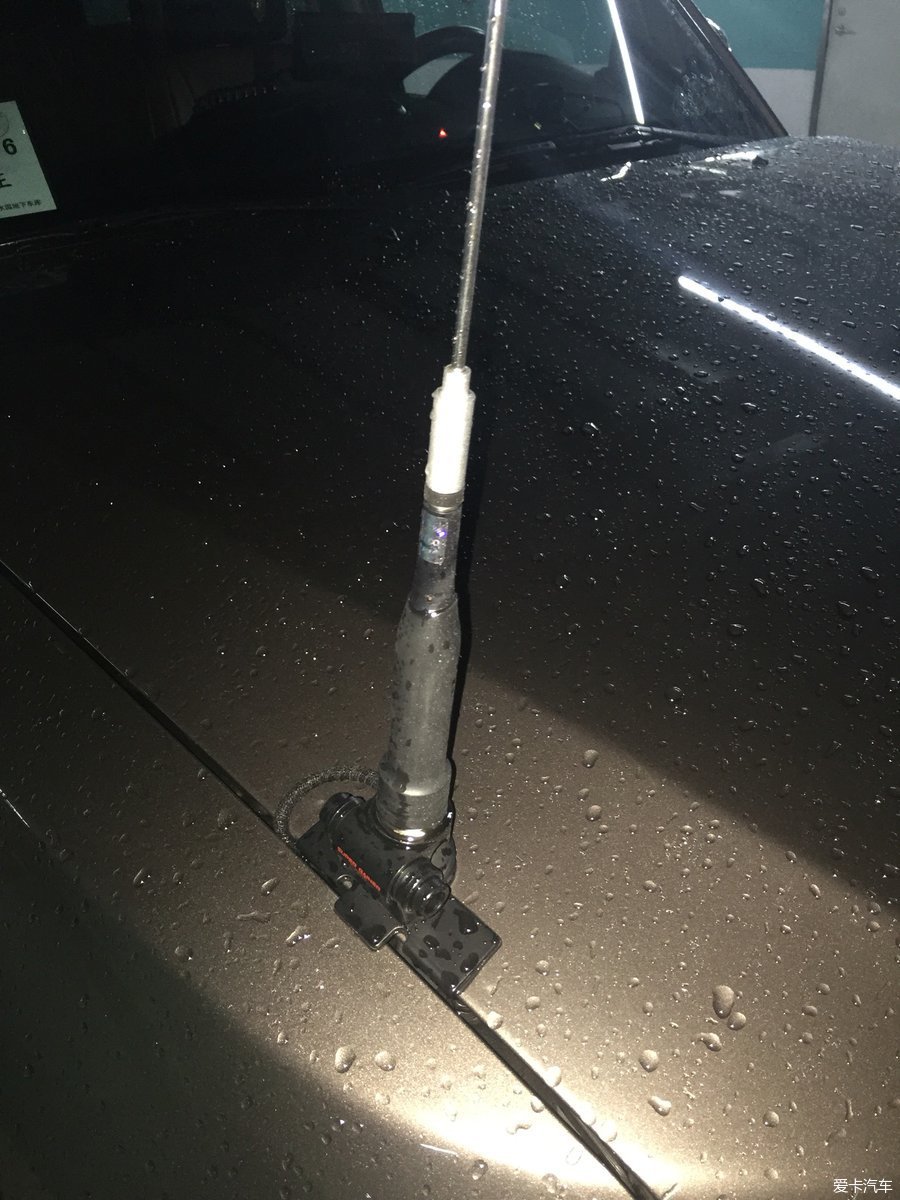

补发一张套好热缩管的照片，防水效果还行～
[ 本帖最后由 zhipfan 于 2015-11-6 19:09 编辑 ]

[ 本帖最后由 zhipfan 于 2015-11-6 19:10 编辑 ]

重又整理了一下主机到面板的数据线：将线沿风挡玻璃下沿到A柱，拆下内饰版，将线沿内饰版底部穿到副驾驶手套箱下，再沿之前的扁平线缆连到主机，全部变成暗线。

顶起

哥们，7100无委会验机是100%没问题的，就是需要调下收发功率，我就是自己验的，大可放心～短波天线的安装位置还没想好，打算等拿到更高等级执照再说，反正目前也不让用
