PQ35老款新明锐实现右侧倒车镜倒车下翻功能
       呵呵,10款明锐,没有倒车镜下摆功能,早就想实现这个功能,只是一直没时间,去年12月份,从某宝买了7线电机和途观右侧门板模块(二手货写的792A程序,为了便宜啊),最近,北京的气温在29度左右,不高不低,情绪稳定,于是乎就自己开干了。首先,找一个环境美丽的地方停好车开拆;

首先,从车外右侧反光镜开始,先把这个反光镜调整至最低,最内侧。就是下图这样。

伸进手指头,向外轻轻一掰,内侧要用另一只手保护一下。

轻轻一掰,OK,了。

拆下镜片的倒车镜座;

拆下的镜片,完好,很完好。
下一步拆卸右侧倒车镜上外壳。需要使用T10梅花改锥或扳手卸掉,图示的2个机制螺丝。

和这颗

然后,大力水手来了,注意,右下有个卡子,有螺丝刀顶着点,起了卡吧,就下来了。

后面是这样。

同样使用T10梅花螺丝刀,卸下3线电机的紧固螺丝。

拿来7线电机比对一下,交接班。


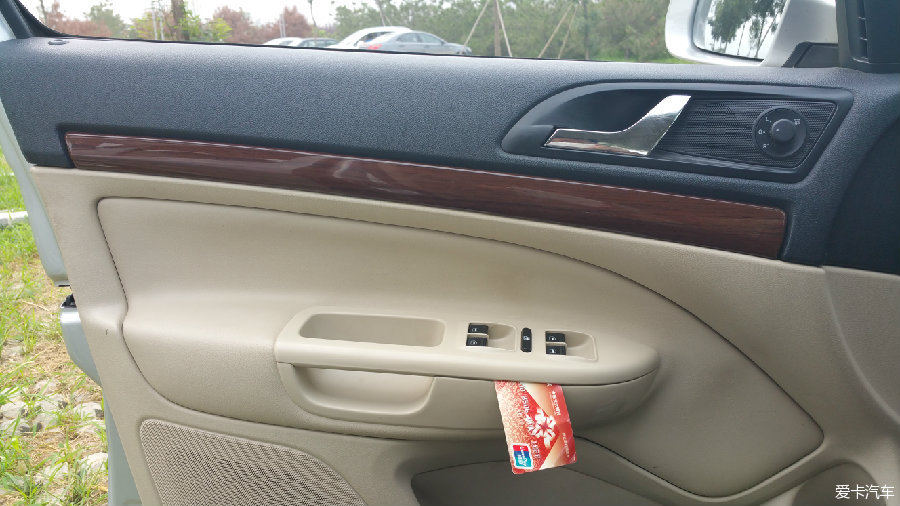

下一阶段,开始拆门板,由于,这种帖子很多,不再累述,只贴1张图片即可。

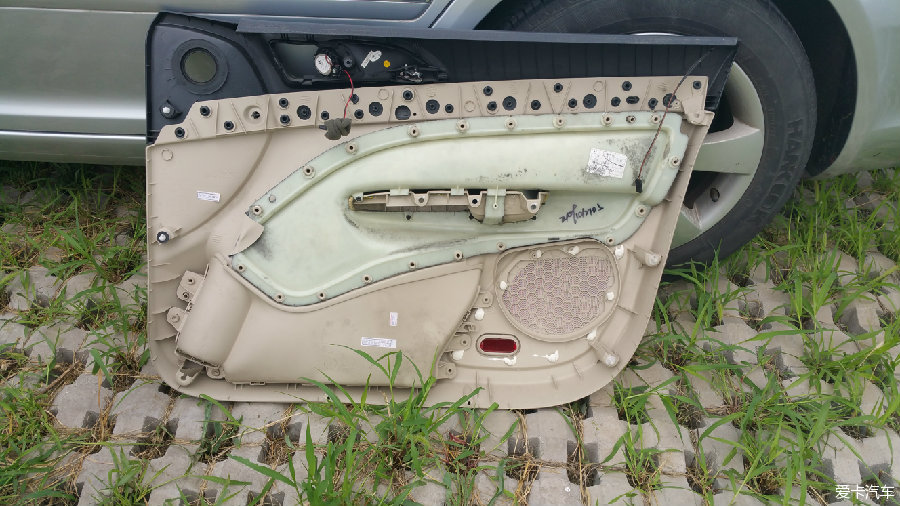

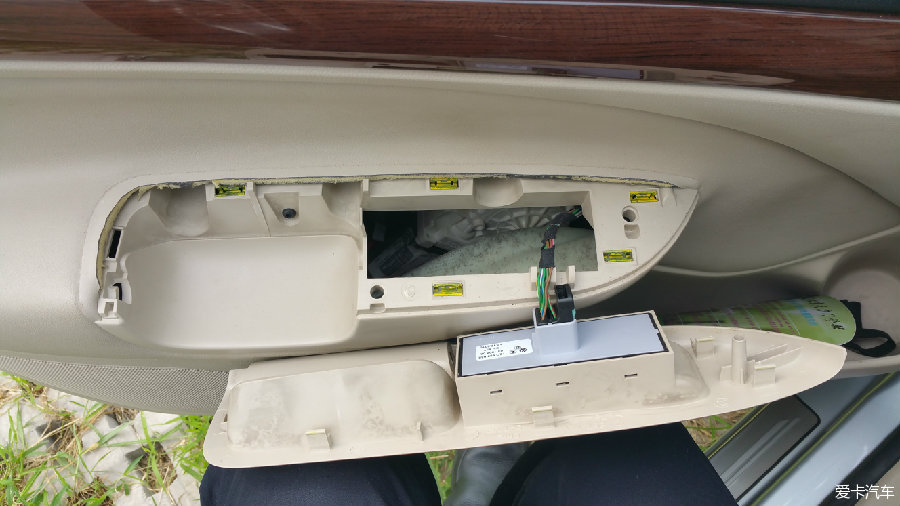

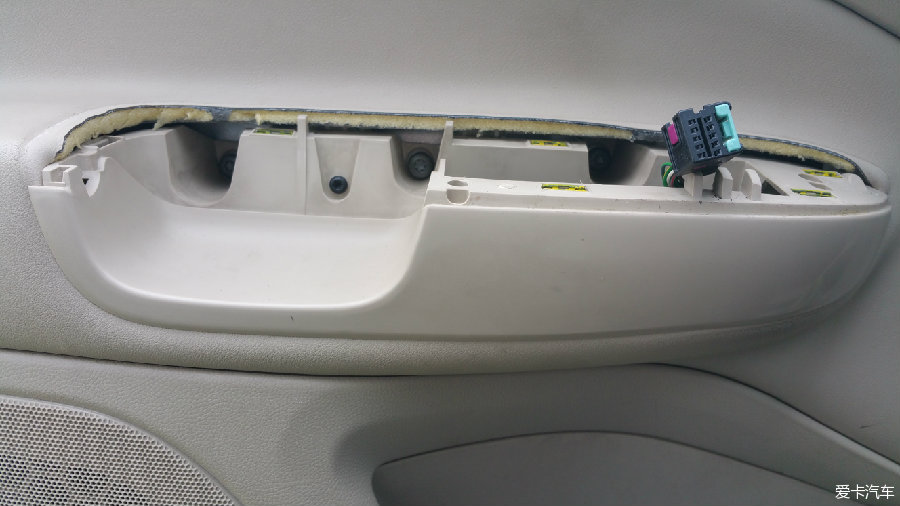

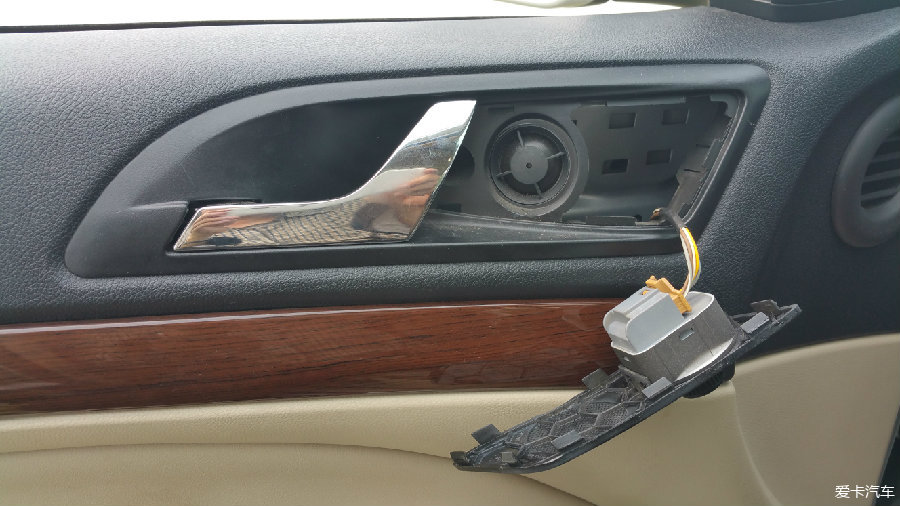

其中, 门把手内的螺丝使用T30梅花扳手,喇叭边上1可和门板下面的2颗使用T15梅花改锥,卸下来后,从下面大力向外掰,卸掉里面的拉手挂钩,向上大力抬起,门板就拿下来了。

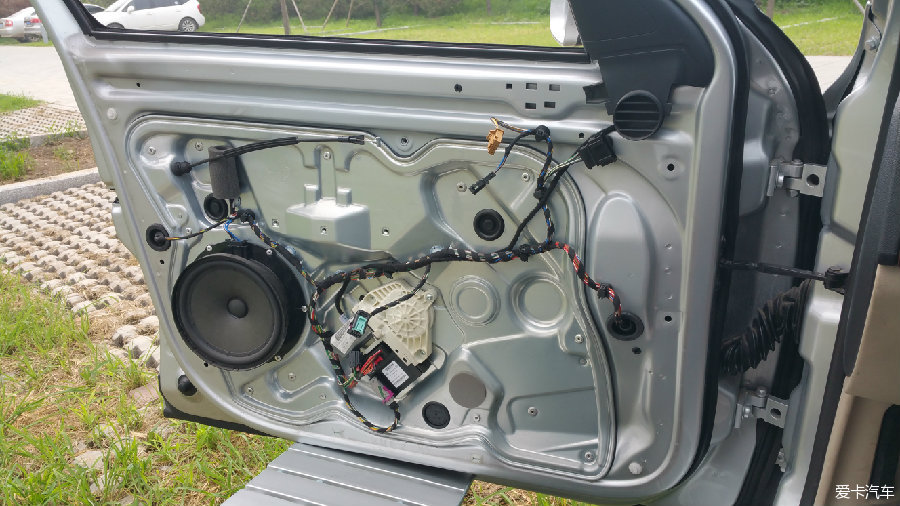

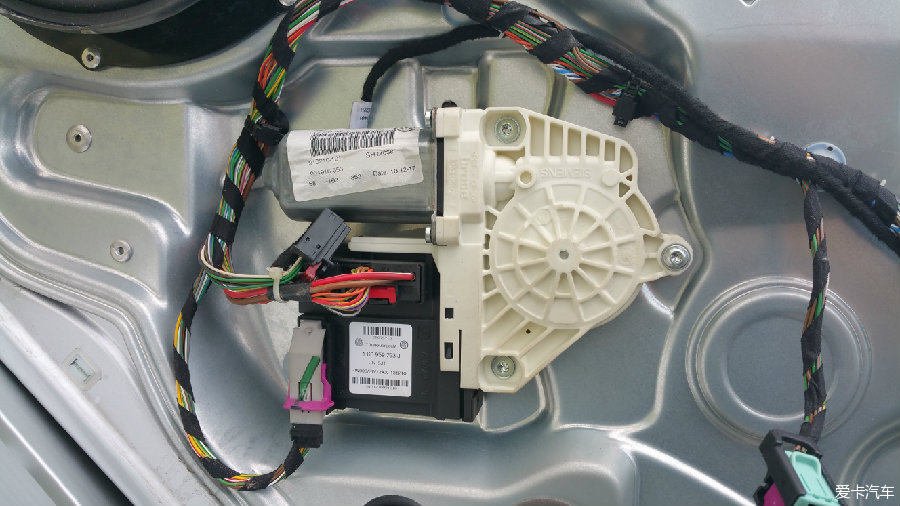

里面就是这样的。首先,拆卸换装车门模块;由于模块后面有一个固定卡子,因此,需要将连电机和模块总成都拆下来,再换上。

那个卡子,就是最下面那个黑色凸起倒刺。
更换这个模块总成,需要使用T30梅花扳手卸掉3个螺丝即可,注意,应先将玻璃放到底,轻拿轻放,不要让电机齿轮转动。

拿下的792J。

换上山寨的792A,其实,是拿cc车门模块写的途观数据。

换上以后,开始接线,792模块侧退出的3根线头和镜子侧颜色相比,一致。

按照电机卖家给的接线表颜色全部接入T16端子就行了。
注意:电机卖家给的接线顺序 和途观电路图有一点不一致,就是T16/5和T16/12线序颠倒问题,其实是电机侧8线端子定义出线时就颠倒了,因此,将错就错,就接对了。只要按照他给的颜色插上就OK。
如图:途观电路图

上图可以看出,电机侧的T8/2脚接的是模块侧的T16/5,电机侧的T8/6脚接的是模块侧的T16/12.下图是卖家给的接线图,电机侧的T8/2脚接的是模块侧的T16/12,电机侧的T8/6脚接的是模块侧的T16/5.


查一下电机各线功能,其实,是电机内部出线就是颠倒的,依错就错,按卖家颜色接线就好了。
另一件事就是按照惯例,照例在更换792门板模块时,换上计划中更换的门灯,省得以后再拆。
门灯的接线端子是在T36端子的T36/18空闲(正极)T36/19负极(棕色需并线)。

门板安装恢复后,进入5053门板编码阶段。

**  关于门锁安全电机可通过试验,是否具有该电机;坐在车内,用遥控钥匙锁车后,拉开门拉手2次,如能开锁,即“安全电机---未安装”,配置数据为1524;否则,500.。据说13款以后的车子均需配置1524,否则,5053会出现配置错误信息。我的10款明锐是已配置的,故配置数据为500
*** 关于玻璃夹紧保护,明锐说明书上已经说明,有此功能,故此项不选;即夹紧保护---未激活的不选择就是启用---加紧保护功能;从逻辑关系上来说,负逻辑的NO,就是正逻辑YES



原来驾驶员门板数据是0000180.


数据改为0000244.


副驾驶侧原始数据0012720;



改为0000500,对没有安全电机的车型改为0001524


至此,改造完成,剩下的就是试验了。
一是倒车镜下翻功能设置及试验, 借用坛子文章内容。
1 把钥匙打到开电门,不必着车;
2 将后视镜调整到右侧(R

3
挂倒档;

4 把右后视镜调整到较低的角度;

5
挂前进档(D档),镜子就回到正常状态。
使用时,反光镜位置放在[R];
倒档后,右侧反光镜下摆;
前进时速超15公里或者熄火,右侧反光镜回复原位。

上图这是正常的位置;

这是倒车时翻下来的位置。
门灯效果也是刚刚的。

至此,心满意足了。
