GOLF6 CD机(RCN21O)改家庭书桌音响

废话少说，先上图！
家庭书桌音响

这是我即ipad mini in golf6 网页链接之后又一力作！
下边就简单讲述一下这个过程：
事情还得从ipad mini in golf6 说起，ipad mini 是装到车上了，但是音频输入还得用音频线通过AUX输入（因为我的golf6的cd机是德赛西威的RCN210没蓝牙），太过于繁琐，所以我就想换个带蓝牙的，正好帕萨特上的是天宝的RCN210带蓝牙功能，换装后，原装的就闲下来啦。这个机子音质还行，闲着挺可惜的，有一天老爸突然问我这个能不能改家用，我说可以，老爸就要求我做一个作为生日礼物送给他，我一开始有点犯难，但是身为一个机械男，这是老本行啊，不怕没经验，硬着头皮做，就开始了自己设计制造的过程！首先是方案
我决定采用仿造的形式来完成这个工作，家里有个丽声家庭影院，其中功放型号是CAV AV960D，样式太美了，前面板悬浮式设计，太有范了，我就借用了一下
。就连散热格栅也是照搬的，那间距，那位置。

图纸设计
我采用的是高密度板(做面板，底板和后背板用)和钣金外壳的方案。上图纸
CAD图纸

采用数控雕刻

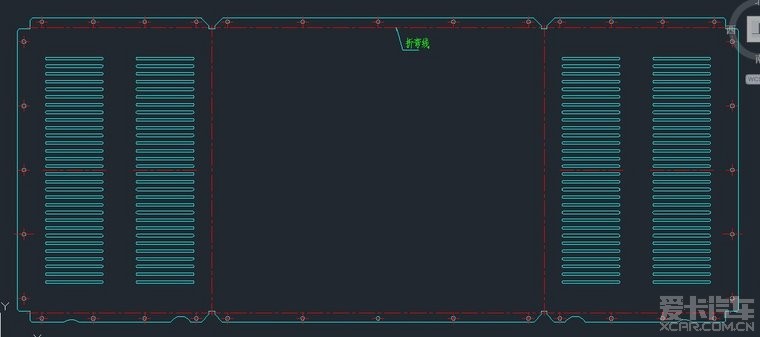

钣金图纸（平铺后），钣金件采用激光切割。

   设计好以后，就是加工了。高密度板好加工，直接在本地就可加工。在这里隆重感谢中通客车刘斌同志的热情帮助！
   因为CD机外框要和面板无缝衔接，这需要对CD机外框做逆向测绘。因为测量工具的原因，只能先画出一组外框，然后打印出图纸，再去靠模的方式，从中选出最合适的尺寸再去雕刻。看下图

      由于刘斌同志在图纸打印靠模和喷漆打磨阶段的无私奉献，才使我顺利完成这个项目。再次感谢！！ 然后就是喷漆阶段了，这个阶段由于没有照照片，就略掉了最后就是组装阶段啦

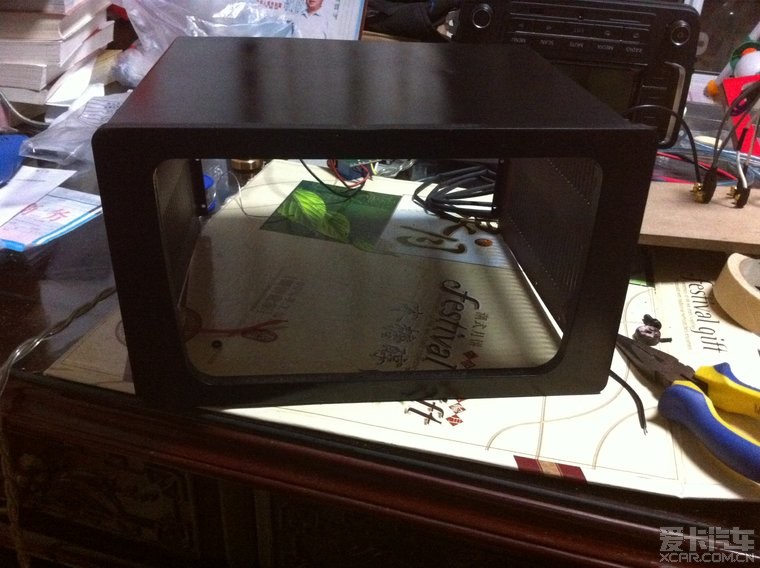

面板框与钣金外壳对接紧固

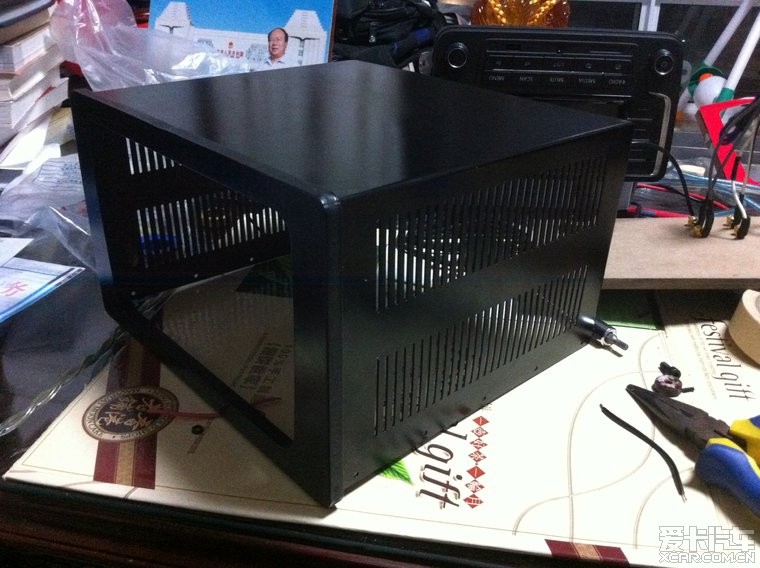

亮点在散热格栅 ，很好看

这是后面板（最左边是收音机天线接口，中间是音箱线接头，右边是电源开关，周边已打好螺丝孔）

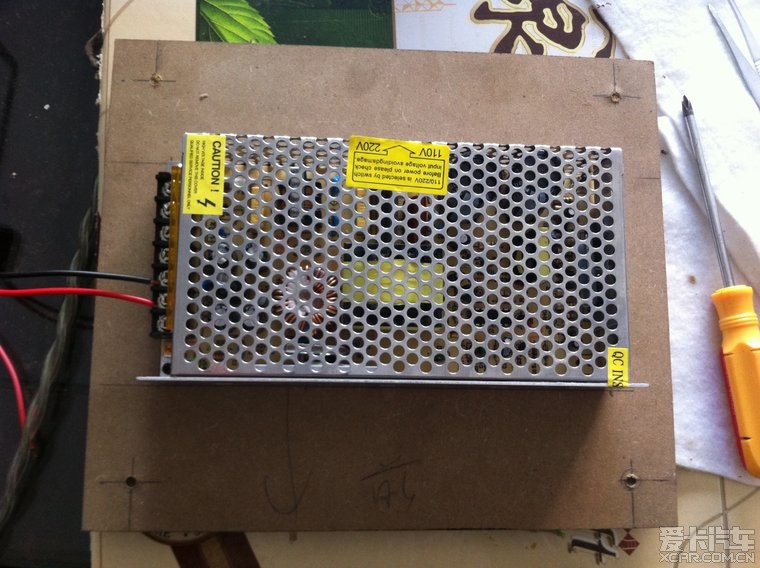

电源安放在底板上

底板下面的四个土豪金小脚，这也是亮点！

CD机固定在前面板上，这是箱体内部接线情况。

即将封上底板（此图是在上封底板前做上电试音工作，在这张图上大概能看到CD机是如何固定到面板上的）

组装完成 这张正视图成像质量很差啊，水果机，请谅解！（边框和CD机衔接的还不错吧）

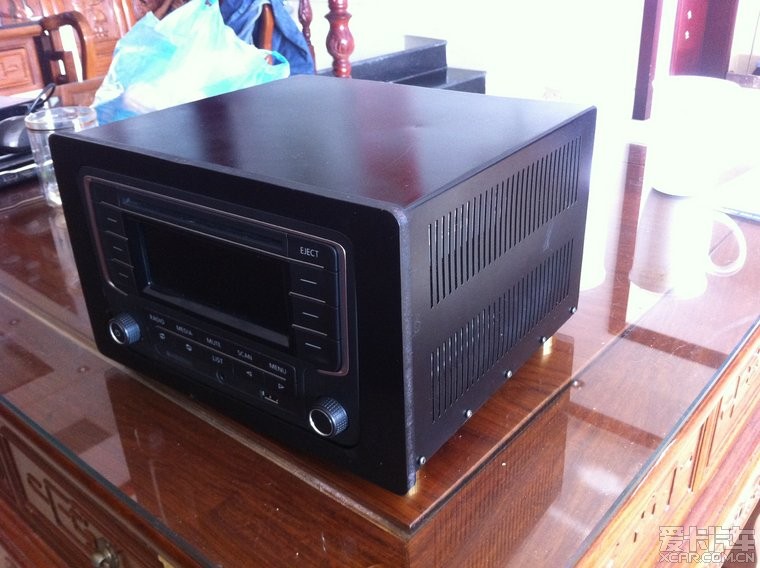

轴测图前面板采用悬浮式设计（就是比后边的钣金外壳要大一圈），这个是借鉴的CAV功放的设计理念！

后视图

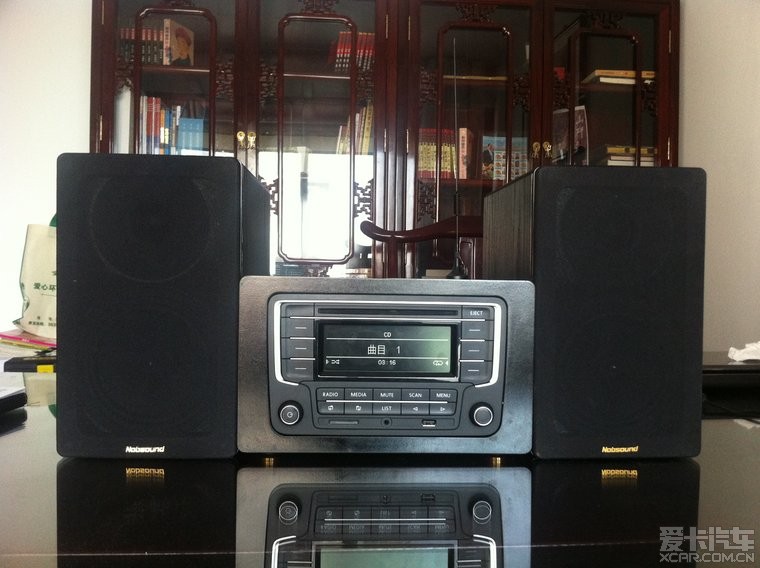

接上书桌音箱就完成了（看到收音机天线了吗？）

   说一下感受，试音后感觉音质还可以，没有想象的好，但是德赛西威的RCN210比天宝的RCN210音质要好多了，一般在家里小用一下还是不错的。功能很全，CD ,U盘，SD，FM, AM, AUX都有。
      也有不足的地方，一个是背景灯怎么点亮，再一个就是1小时关机问题。如果有明白的同志请赐教，不胜感激!

13年12月16日
各位车友，此产品已经在淘宝上线，*****，店名：苏先生的创意店。先到先得哦！
14年2月18日
自动关机问题已经得到解决！有意者请通过阿里旺旺详细咨询。
[ 本帖最后由 SXF8866 于 2014-2-18 22:39 编辑 ]

苏先生的创意店

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

SXF8866

271
爱卡币
126
帖子

加关注 发私信

支柱会员

注册 2013-08-13 来自山东省|聊城市

发表于 2013-11-12 21:51 IP属地：未知

2楼

好的，我考虑一下。顺便做个调查，有想要的请留下言，我可以以团购的形式批量做哦。
2013年11月16日状态更新
现在正在重新优化产品，以适应更多大众机型！有些部件正在采购中，最新情况，请及时关注！

2013年11月19日状态更新
现在钣金外壳正在激光切割过程中，今后两天将完成钣金喷塑。前面板也将要加工完成。各种配件也在邮送中。尽请期待！

[ 本帖最后由 SXF8866 于 2013-11-19 21:38 编辑 ]

苏先生的创意店

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

SXF8866 271 爱卡币 126 帖子加关注发私信支柱会员注册 2013-08-13 来自山东省\|聊城市	发表于 2013-11-13 14:00 IP属地：未知 3楼原帖由 itgamer 于 13-11-13 12:52 发表 NM，凶。。。。。。。。。。。请问你这茶几在哪买的？我是想问下边的发动机缸体怎么搞到的？ [ 本帖最后由 SXF8866 于 2013-11-13 14:00 编辑 ]
	苏先生的创意店 [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

SXF8866 271 爱卡币 126 帖子加关注发私信支柱会员注册 2013-08-13 来自山东省\|聊城市	发表于 2013-11-13 14:02 IP属地：未知 4楼原帖由 kenlv80 于 13-11-13 12:15 发表 item.淘宝.com/item.htm?spm=a1z0k.6846101.1130973721.d4912501.GCWuKP&id=18248281079 淘宝＝taobao 你去看看. 我知道有店家在买，但我们走的设计路线不一样，就看你喜欢那种设计了！
	苏先生的创意店 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

SXF8866

271
爱卡币
126
帖子

加关注 发私信

支柱会员

注册 2013-08-13 来自山东省|聊城市

发表于 2013-11-14 09:45 IP属地：未知

5楼

原帖由 jedi_warrior 于 13-11-14 01:26 发表

怎么才出二个声道？有四路呢。直接上个电子分频多好。车载音响的高音普遍不行，12k以上衰减很厉害。还有只有12V供电，找低阻的喇叭比较难。

是的，有四路输出，但是我只用到两个音箱，就接了前边两路。音箱好找，在淘宝上就有，就是照片上的那一对，参数完全匹配！
[ 本帖最后由 SXF8866 于 2013-11-14 09:48 编辑 ]

苏先生的创意店

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

SXF8866

271
爱卡币
126
帖子

加关注 发私信

支柱会员

注册 2013-08-13 来自山东省|聊城市

发表于 2013-11-14 21:24 IP属地：未知

6楼

原帖由 曲阳8327 于 13-11-14 20:55 发表

我看行。我这指有机头，小件配好，多少钱？

您好！非常感谢您关注我的《GOLF6 CD机(RCN21O)改家庭书桌音响》帖。我想做个调查，请问您的拆车CD机是RCN系列还是RCD系列？这两个区别在于一个下半截是空的，一个是实体。这个差别对音响电源的安放位置会有不同，请回复！谢谢。
同时感谢您的支持，我正在着手实施团购的事情，我会及时更新进展，保证以最好的质量，最优的价格回馈给咱们高6车迷！谢谢。

苏先生的创意店

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

SXF8866 271 爱卡币 126 帖子加关注发私信支柱会员注册 2013-08-13 来自山东省\|聊城市	发表于 2013-11-14 23:45 IP属地：未知 7楼原帖由 tsuizhe 于 13-11-14 22:20 发表背景灯和1小时关机问题目前貌似还没有廉价的解决方案，某宝上那个CAN模拟器简直是抢钱谁说不是呢
	苏先生的创意店 [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

SXF8866 271 爱卡币 126 帖子加关注发私信支柱会员注册 2013-08-13 来自山东省\|聊城市	发表于 2013-11-16 17:03 IP属地：未知 8楼原帖由 52sailatu 于 13-11-16 16:58 发表可惜了，宇宙人都在搞蓝牙接收水果机，你就差了这么一点点。可惜可惜。是啊，CAN线控制着，不好弄啊！
	苏先生的创意店 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

SXF8866 271 爱卡币 126 帖子加关注发私信支柱会员注册 2013-08-13 来自山东省\|聊城市	发表于 2013-11-16 22:43 IP属地：未知 9楼原帖由 yanjinghou 于 13-11-16 21:40 发表报名订一个。我的是高尔夫1.6舒适拆下来的。跟您这个外观一样。改装店说卖10块钱都没人要。。。太夸张了，网上都卖100左右呢！
	苏先生的创意店 [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

SXF8866 271 爱卡币 126 帖子加关注发私信支柱会员注册 2013-08-13 来自山东省\|聊城市	发表于 2013-11-19 21:32 IP属地：未知 10楼好的，现正在采购材料加工中，不久就可上淘宝销售了！我会把最优的产品展现给大家！
