++++ 看我的山猫车台（欧讯KG-UV920P）安装作业，新鲜出炉，帕坛独一份儿！ ++++

爱卡币+15

共获得爱卡币

题目说的有些夸张，但绝不是标题党，为了更清楚的描述安装过程，我按四个部分来分别说明：

第一部分：档把面板的改装
欧讯KG-UV920P这个台子有两个很特别的地方，这也为我的DIY提供了前提条件。一个是它的手咪自带扬声器，而且效果很不错，另一个是控制面板与主机的数据线是我们常用的网线，只是线序有所区别，这样就可以根据实际布线长度自制网线。

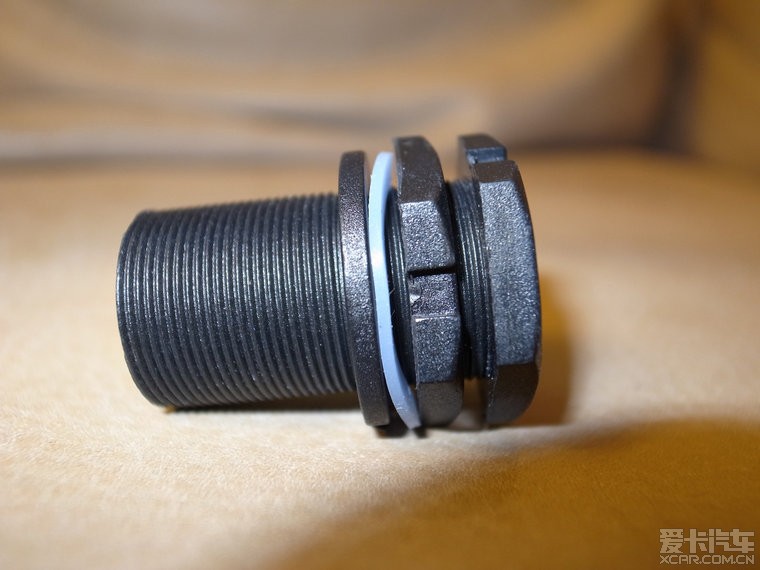

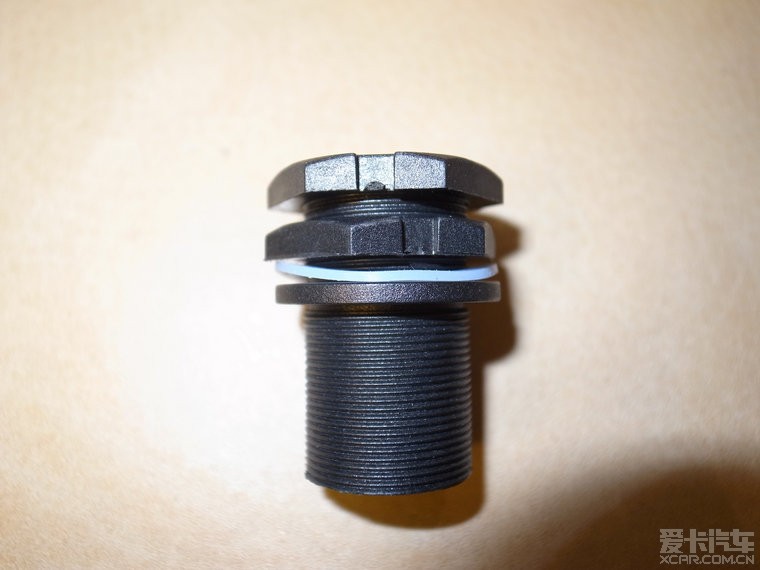

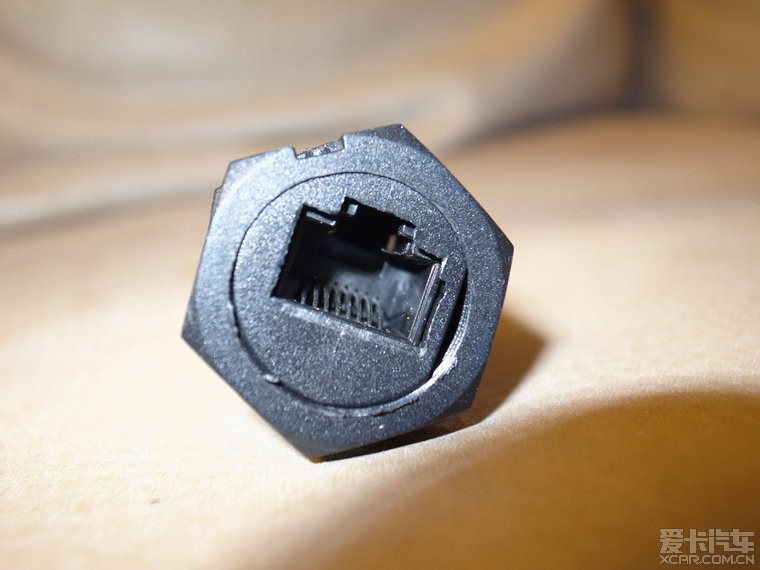

1.从网上淘了一个网线连接器，具体干什么使的看后面就明白了。

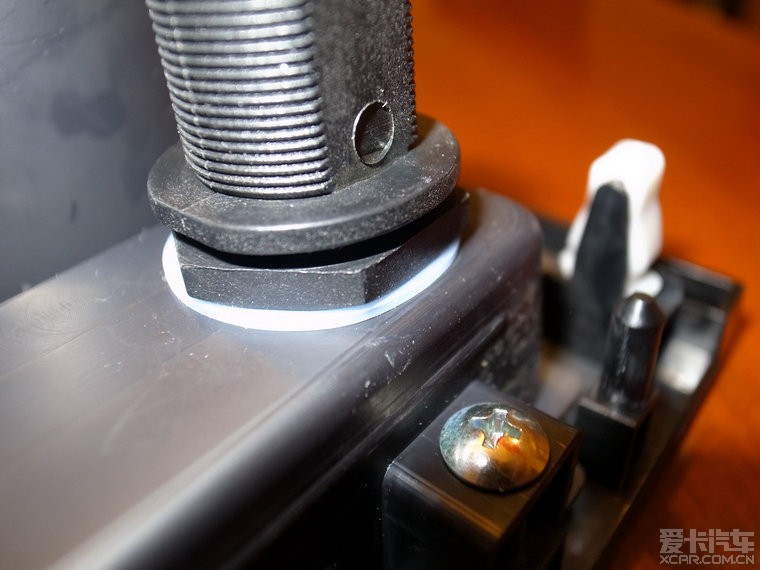

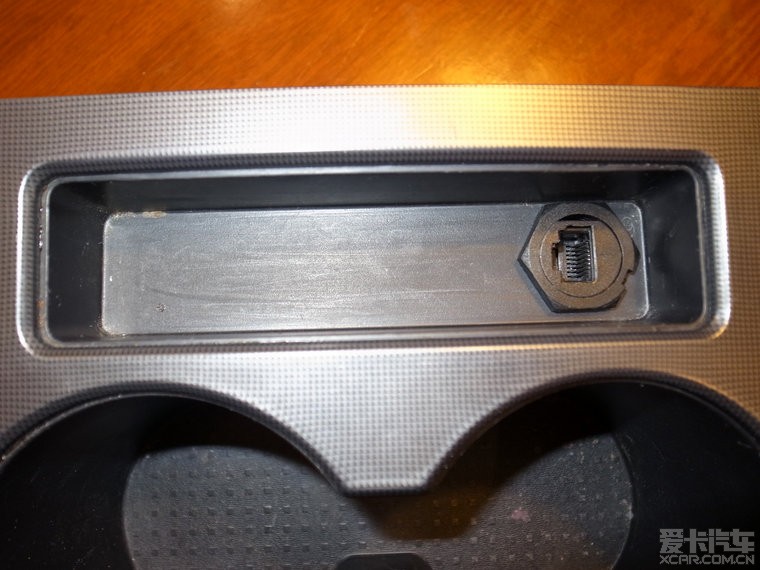

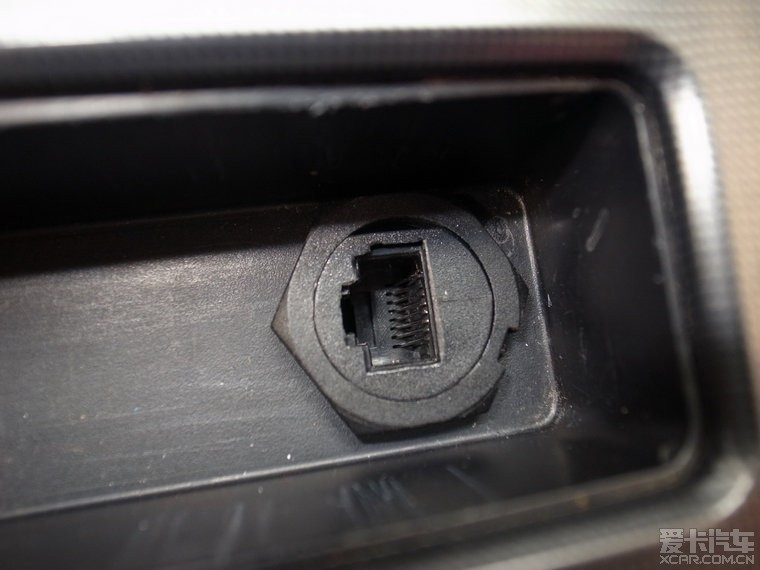

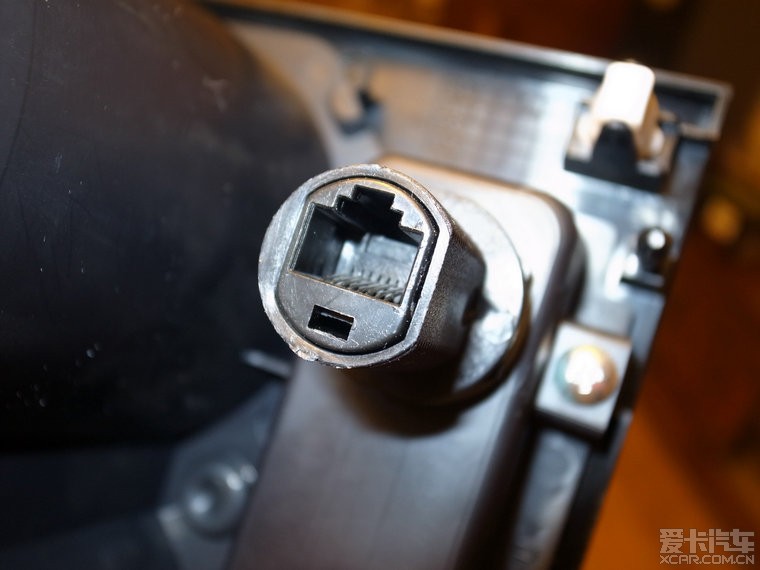

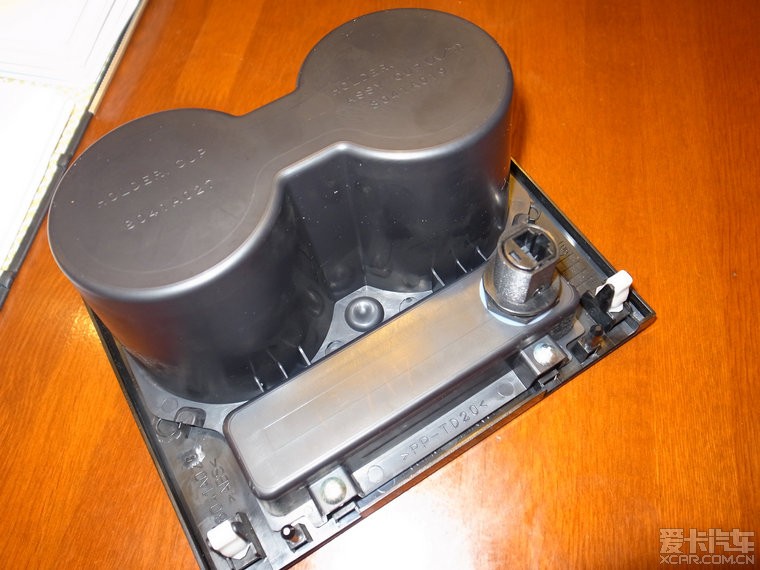

2.从车上取下档把后面的那块带凹槽的饰板，这个很简单，用手抓住向上使劲一提就下来了。然后用打孔器在适当的位置开孔，装上网线连接器。

第二部分：车台控制面板的改装
这里用到的改装件比较特殊，适合有小孩儿的家庭。

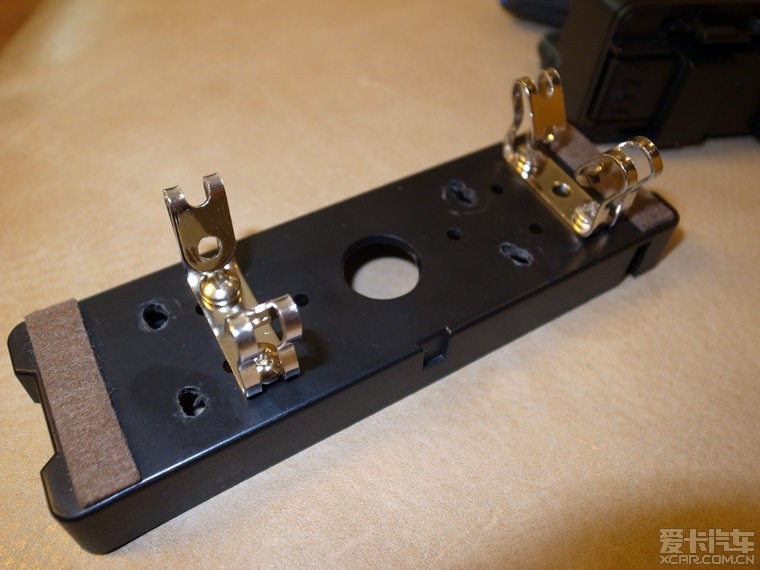

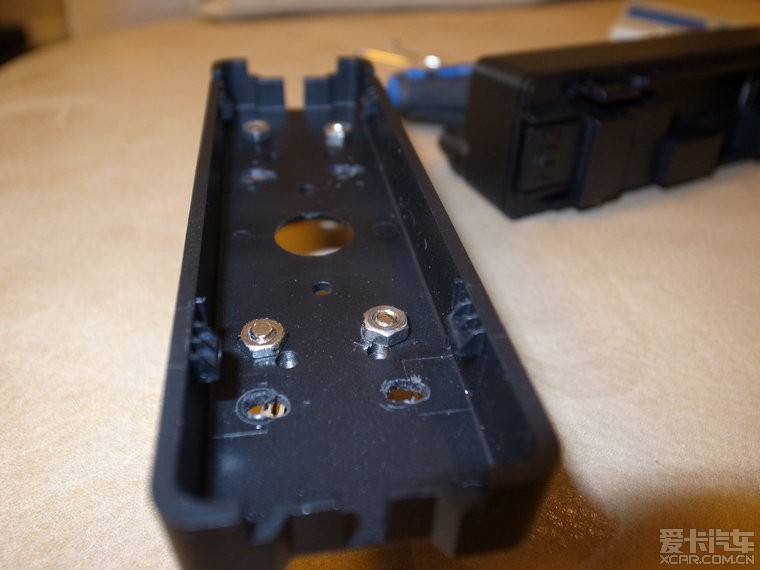

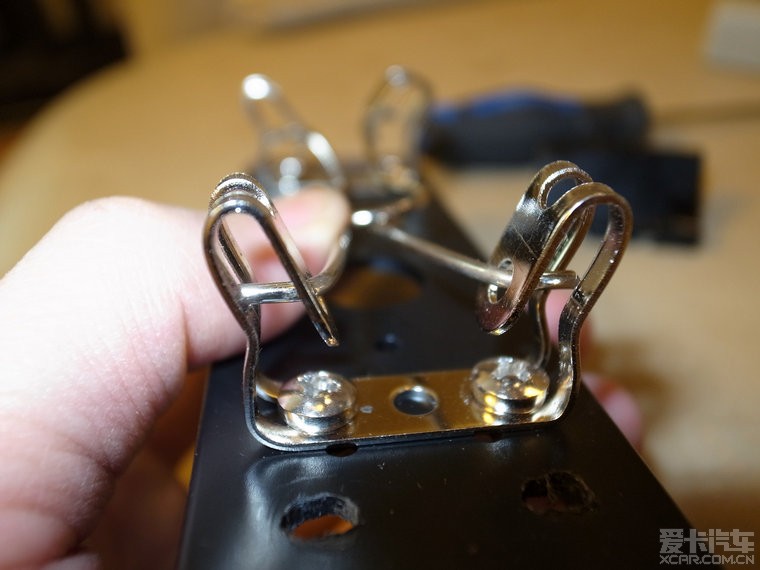

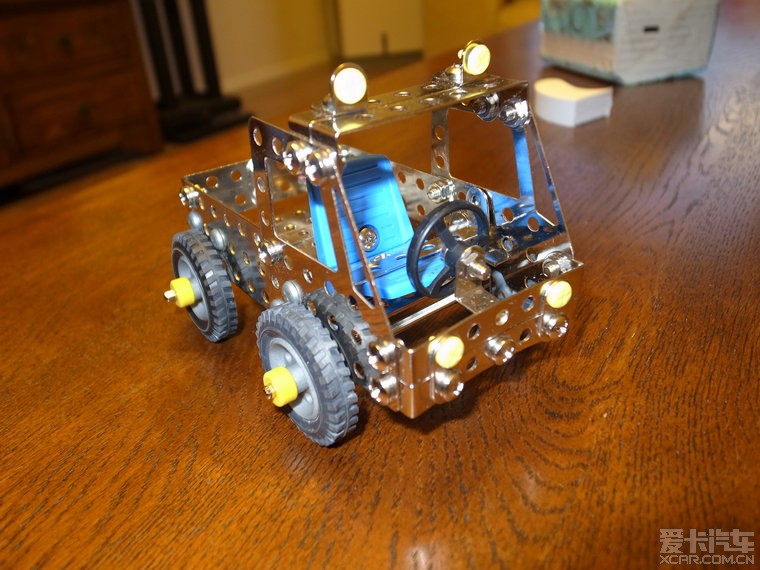

1.趁我儿子不备，偷偷从他的小车上拆下两个零件，弯折成下面的弹簧片形状然后装到面板的底座上（刚开始孔没打好，看着有点儿乱）。

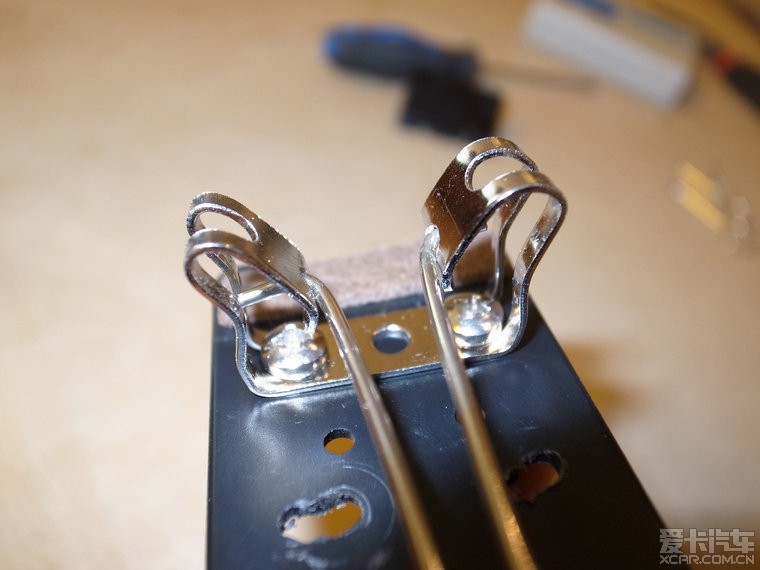

2.找个铁夹子，拆下上面的钢丝件，然后装到面板底座上的弹簧片上，这样做的目的是为了借用钢丝的弹性让弹簧片永久保持向两侧的撑力。

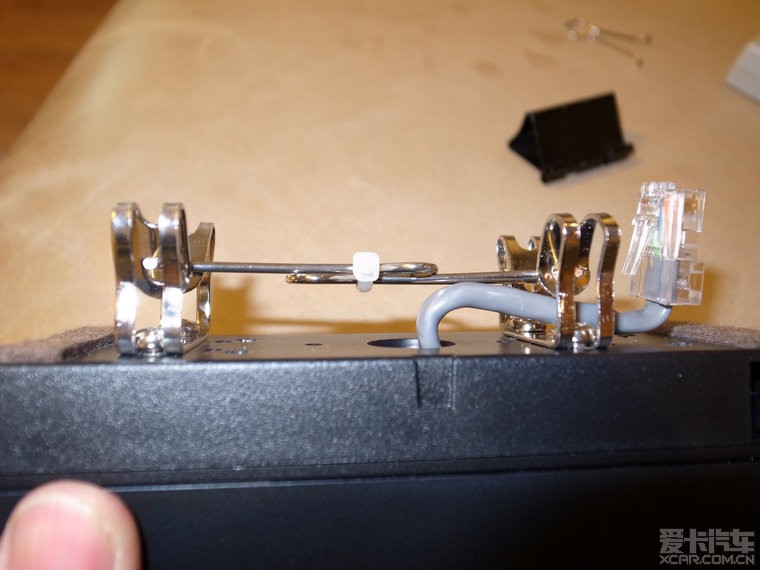

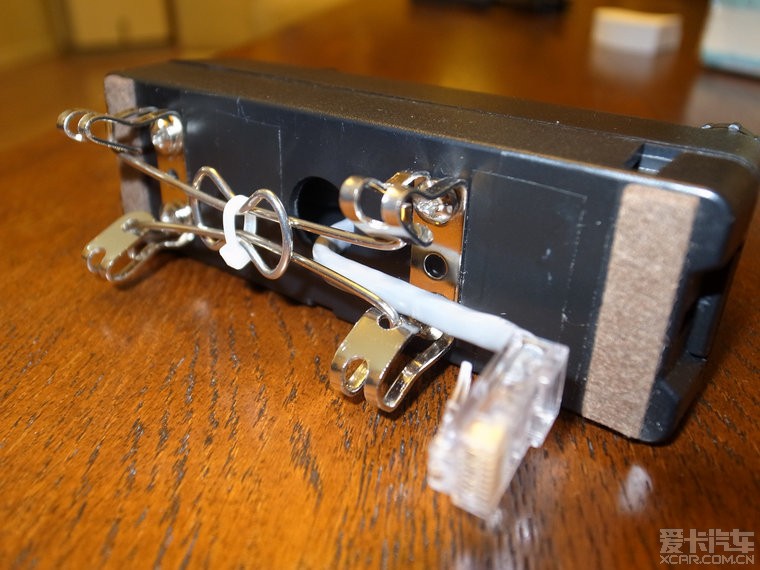

3.制作一根短网线，一头插入面板的网口中，另外一头从面板底座的圆洞中传出，然后把面板卡入底座，再把钢丝用扎带固定好，完成后效果如下。

第三部分：主机安装及车内走线

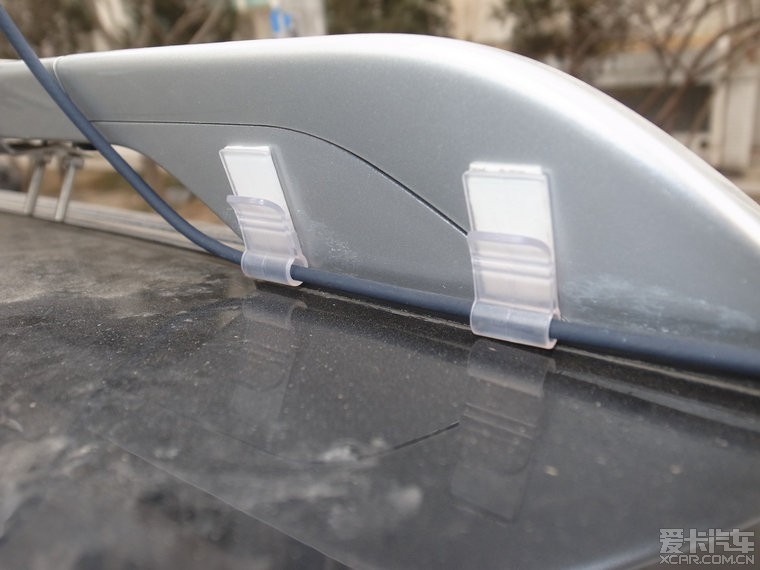

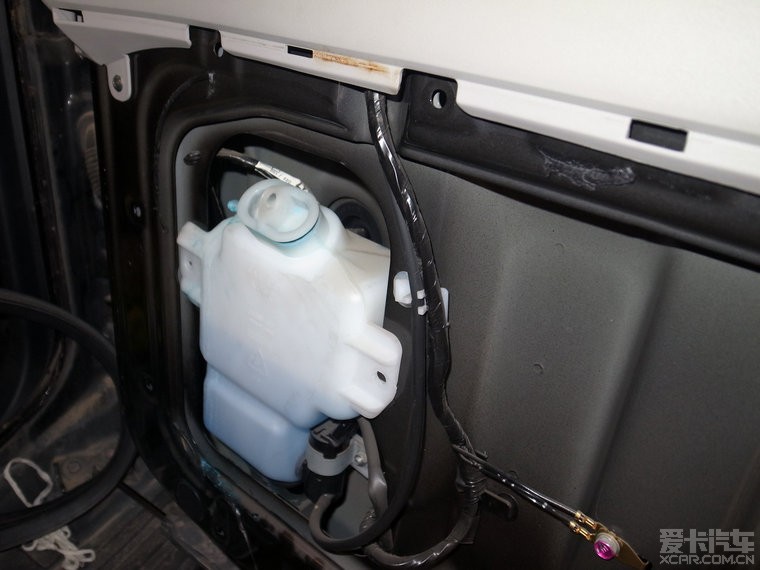

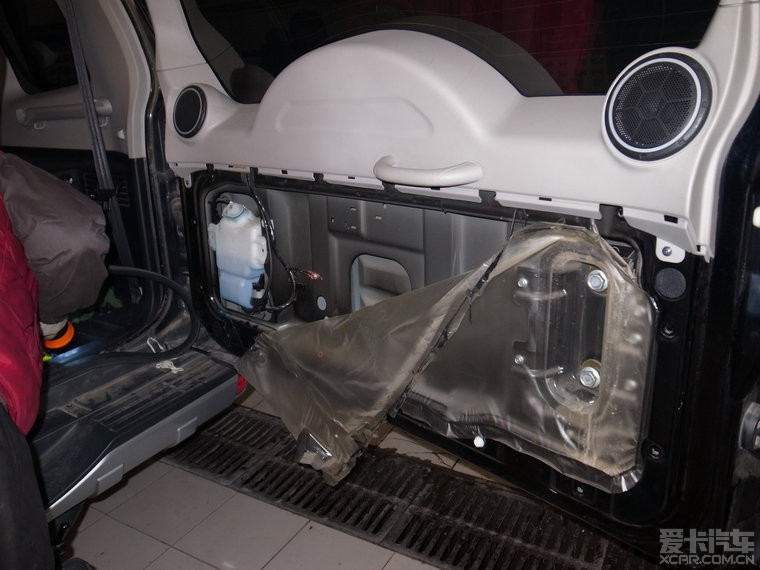

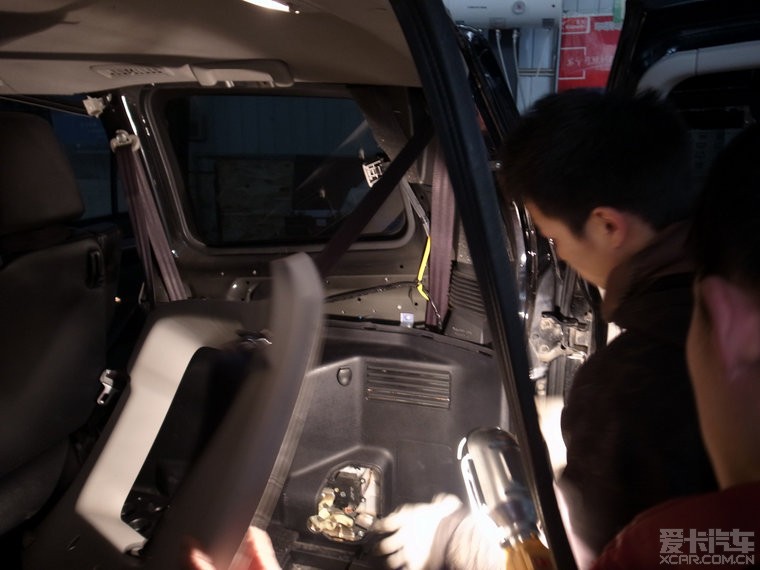

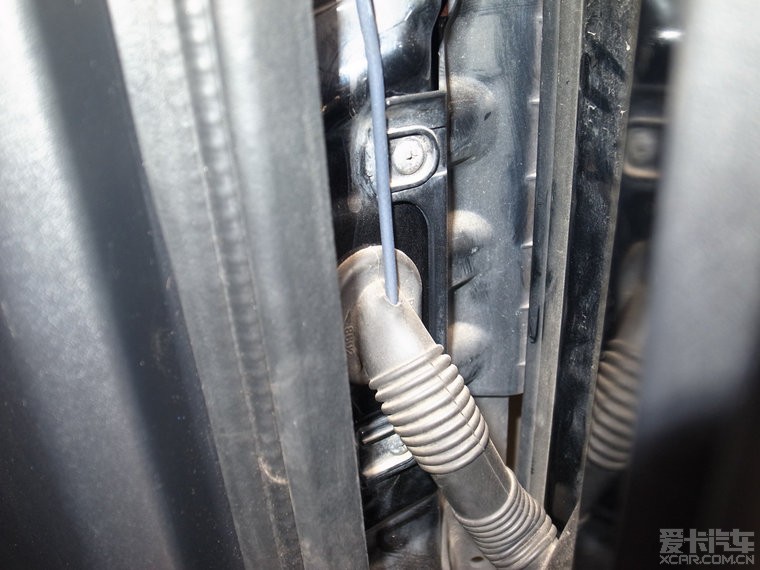

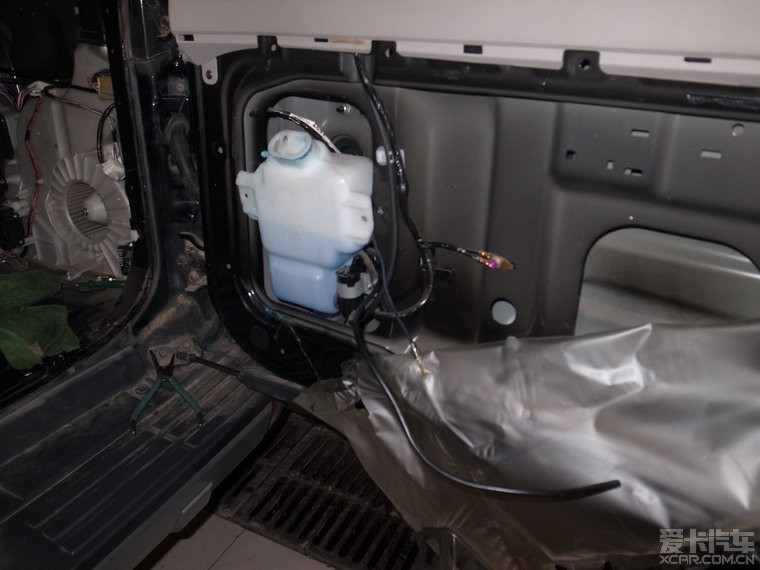

这个过程比较复杂，我做不了，只能去找专业店搞，过程无非就是拆内饰和穿线，装过车台的同学应该很熟悉。需要说明的是主机我选择装在了尾门盖板的里面并用自粘扣固定。

第四部分：面板和手咪的安装

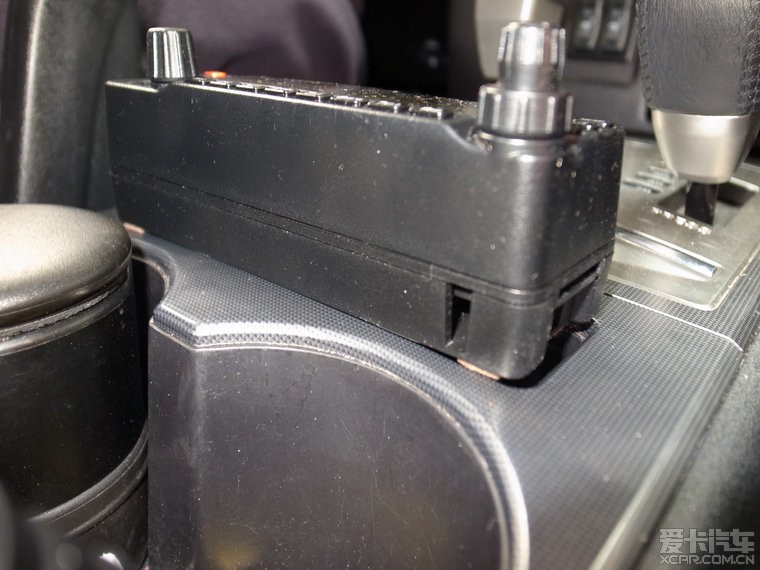

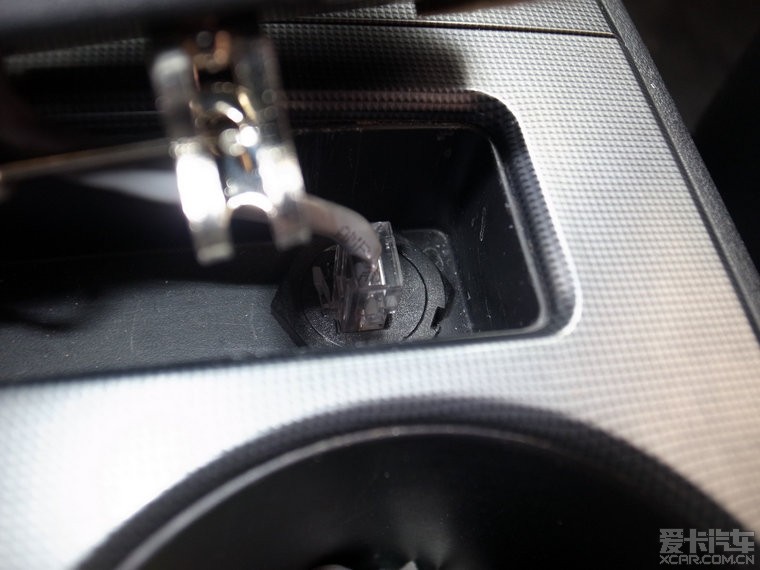

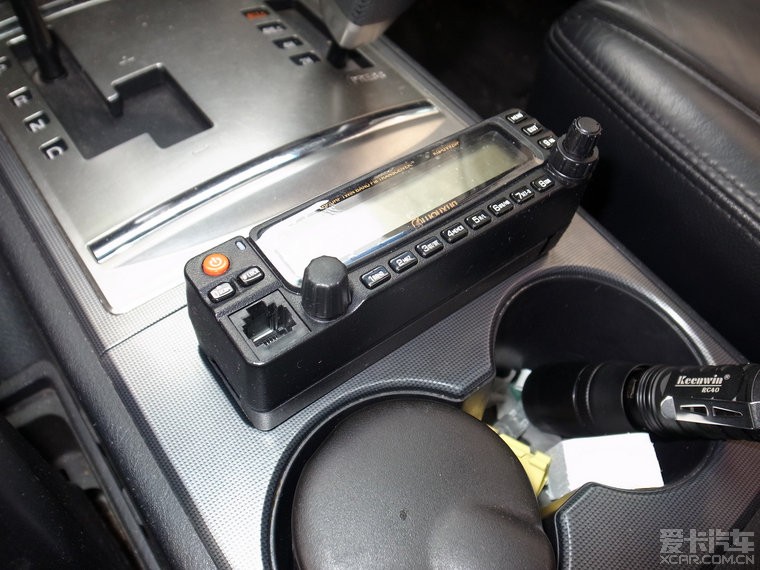

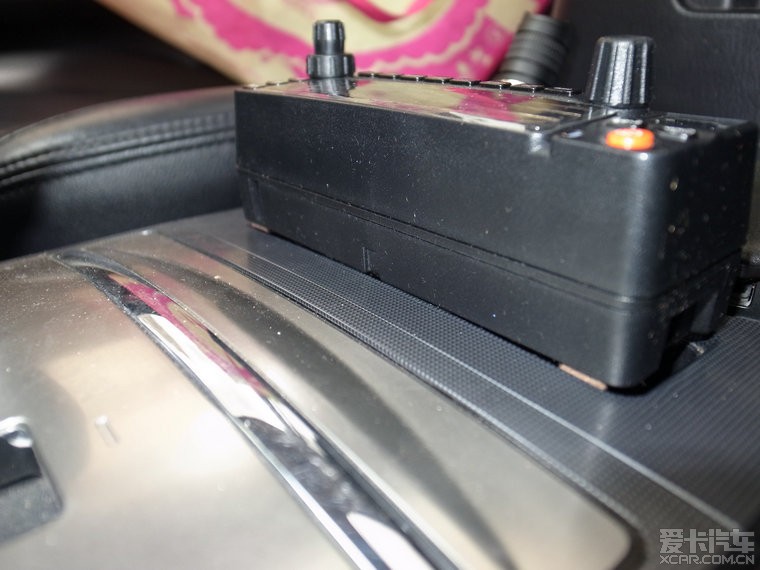

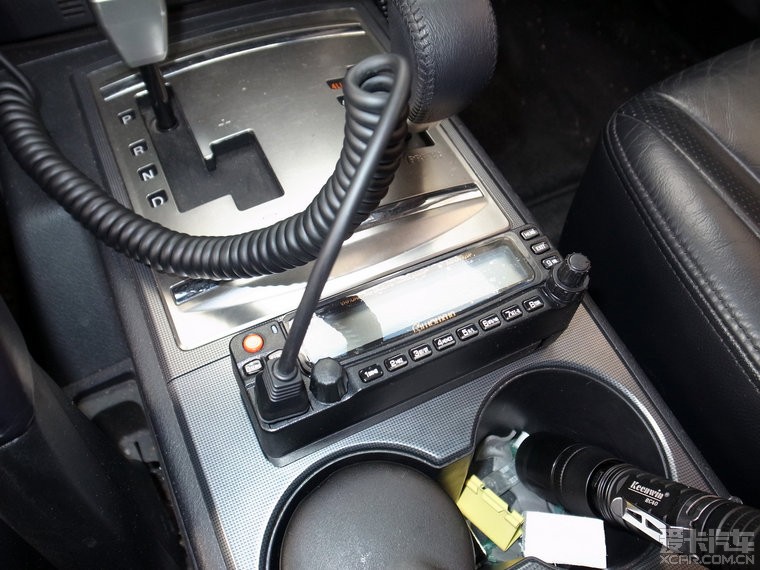

有了第一和第二部分的铺垫，看到这里大家就很明白了。网线连通器的作用是连接面板引出的那根短线和档把饰板到主机的长线。我从儿子车上拆下做成的弹簧片是为了把它放入凹槽，并且能够借助其弹力固定住上面的底座和控制面板。实际效果可以说非常完美，由于弹簧片以及上面钢丝的弹性，插入凹槽后非常紧，稳如泰山，就算车被颠散架了也不会掉出来，而且安装和拆卸面板只需几秒钟时间，平时不用台子的时候把面板放在扶手箱里，需要的时候往上一插就OK了。

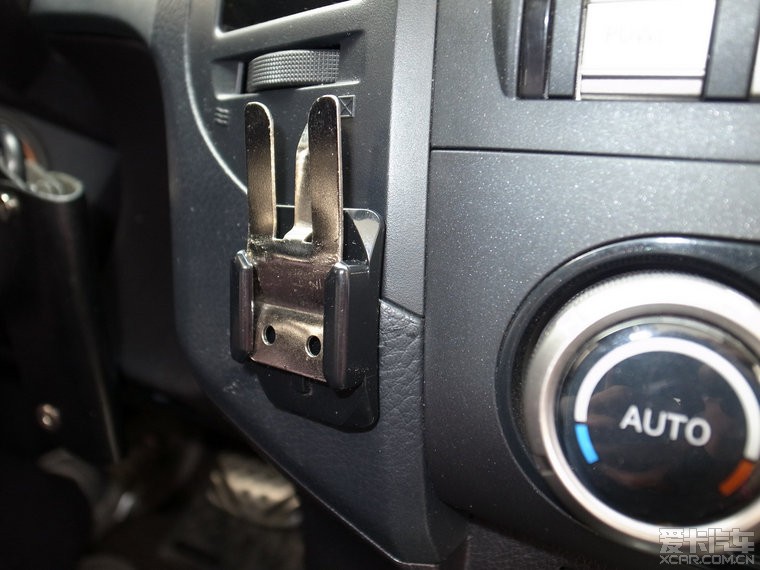

此外，因为不想在中控台上钻孔，所以手咪挂钩是用热熔胶粘上去的，当然直接粘肯定不行，这里用到了我的GoPro Hero3的一个安装底座，把手咪挂钩先紧紧的插在上面，然后把底座粘到中控台上，最后效果如下：

作业上完，请大家拍砖吧！

[ 本帖最后由老虎鱼981 于 2013-3-3 00:29 编辑 ]

//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

老虎鱼981 1142 爱卡币 363 帖子加关注发私信白银长老注册 2013-01-15 来自北京市\|北京市	发表于 2013-03-03 19:42 IP属地：未知 2楼原帖由加入丐帮于 2013-3-3 17:43 发表漂亮，求网线连接器购买地址已经站短，请查收。
	//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

老虎鱼981

1142
爱卡币
363
帖子

加关注 发私信

白银长老

注册 2013-01-15 来自北京市|北京市

发表于 2013-03-03 22:18 IP属地：未知

3楼

原帖由 维管束站 于 2013-3-3 21:06 发表

虽然对楼主的安装位置不是很赞同，但是对着DIY的水平真是高啊！！！不得不佩服

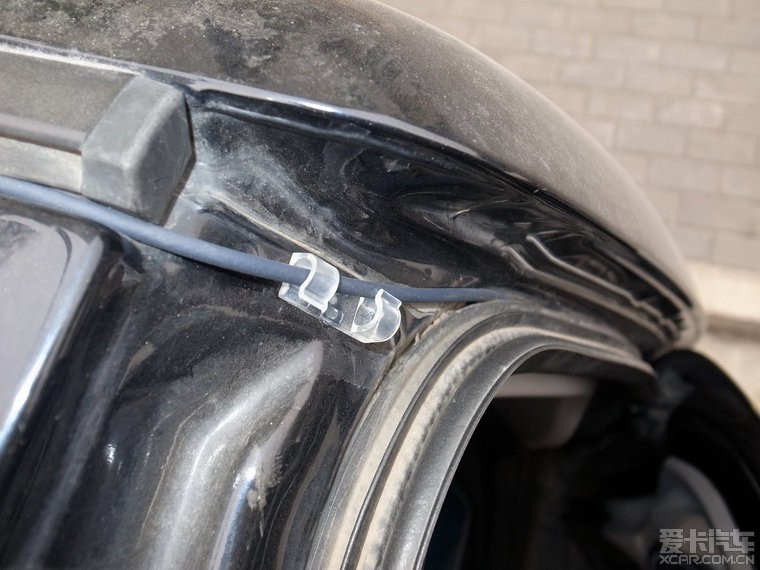

维管是说我的主机安装位置吧？其实我也是犹豫了很久才选择装在尾门里，主要原因一是力求馈线尽可能短以减少损耗，二个是尽量保持车内干净，再一个是争取不让馈线横压过密封胶条，否则馈线反复被门挤压有折断的风险，而且弄不好容易漏水。
可能99%的人都会选择装在座位下面，但这样主机不容易取出，万一有什么故障的话要拿出来比较费劲，而且馈线要拉的比较长，并且长度不易掌握，过长了还要盘线。我也曾想过把主机像你一样装在后部的通风口那里，只是这样的话主机裸露在外，影响车内的整体效果。装在尾门的优点是隐蔽，主机方便取下，缺点是馈线一旦装好就不容易更换，如果要更换的话必定要拆尾门饰板。先这么用着吧，只要馈线不坏一切就都好说。

//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

老虎鱼981

1142
爱卡币
363
帖子

加关注 发私信

白银长老

注册 2013-01-15 来自北京市|北京市

发表于 2013-03-03 22:31 IP属地：未知

4楼

原帖由 dfcmax 于 2013-3-3 21:38 发表

老虎鱼动手达人，好作业！
我是3M占在一起了，下面孔用了一个橡胶圈完善了一下，不如你的到位！
另外你把主机放在尾门上，那么一个喇叭就失去作用了阿，单靠手米上的喇叭音量确实有限的，还有不知 ...

回复您的三个问题：
1.今天我和拥切行天下一起去了趟一线天，一路上使用车台不停地聊天，在放着音乐并且一路颠簸的情况下，手咪的声音听起来也足够大了，听的很清楚；

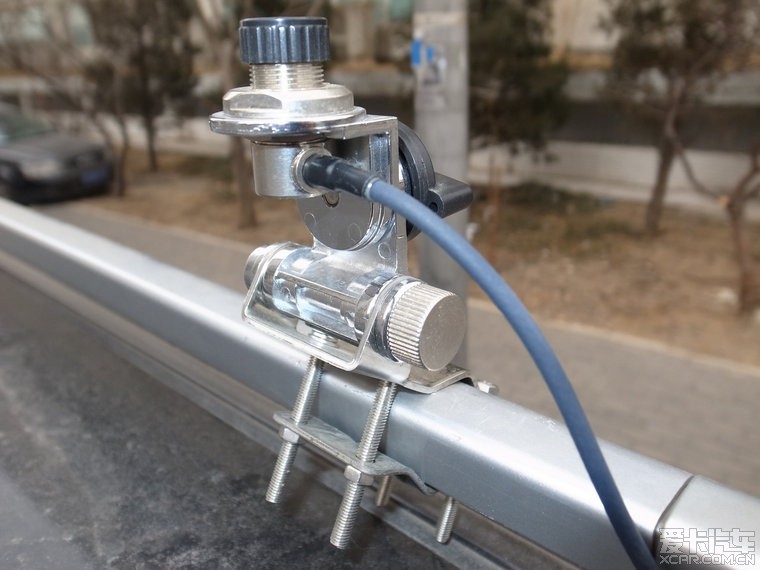

2.天线我用的是钻石AZ504FX，长度39cm，比较短。平时开我是不装天线的，怕被人给顺走了，只有在和有台子的朋友结伴出门的时候我才装上；
3.固定手咪挂钩的那个底座是我的GoPro Hero3上面多出来的一个配件，这个维管最清楚了，他也有一个这样的摄像机。我把手咪挂钩稍微压平一些，插到那个底座的卡槽里面，非常的紧，然后再把底座粘到中控台上就行了。

//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

老虎鱼981 1142 爱卡币 363 帖子加关注发私信白银长老注册 2013-01-15 来自北京市\|北京市	发表于 2013-03-03 22:34 IP属地：未知 5楼原帖由马6改一小下于 2013-3-3 20:44 发表动手能力超赞！主机散热问题要注意。今天出游，用台子聊了一整天，一切正常，当然现在天气还比较凉，夏天效果如何有待观察。如果出现温度过高的情况，我把尾门的那个扣板拿下来就行了。
	//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

老虎鱼981 1142 爱卡币 363 帖子加关注发私信白银长老注册 2013-01-15 来自北京市\|北京市	发表于 2013-03-03 22:36 IP属地：未知 6楼原帖由 dfcmax 于 2013-3-3 22:33 发表哎～看来我是没法实现挂钩了，因为没有HERO3 那个底座配件是可以单买的，网上一搜一大堆
	//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

老虎鱼981 1142 爱卡币 363 帖子加关注发私信白银长老注册 2013-01-15 来自北京市\|北京市	发表于 2013-03-03 22:44 IP属地：未知 7楼原帖由 dfcmax 于 2013-3-3 22:38 发表哇哇～看到希望了！那底座叫什么名字阿～我明天网购一个，解决最后的问题～请在X宝上搜“hero3 底座”就行了，最好是选择弧面底座，因为中控台的那个面不是平的。
	//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

老虎鱼981

1142
爱卡币
363
帖子

加关注 发私信

白银长老

注册 2013-01-15 来自北京市|北京市

发表于 2013-03-03 22:49 IP属地：未知

8楼

原帖由 老虎鱼981 于 2013-3-3 22:44 发表

请在X宝上搜“hero3 底座”就行了，最好是选择弧面底座，因为中控台的那个面不是平的。

再多说一句，如果想把这个底座粘到中控台上，不能用底座上的3M粘胶，根本粘不上，我已经试过了，就连502都不好使，也不知道中控台的表面是怎么处理的，要想粘上很费劲。最好的办法是先把底座上的3M胶给撕掉，然后用热熔胶来粘（我是在车里面用打火机把胶棒烤软，涂在底座背面粘的），热熔胶要尽量多涂，让它有一定厚度，这样可以把底座和中控台表面的缝隙都填满，粘的也就牢固了。

//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg

[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌...

回复本楼 | 评分 | 举报

老虎鱼981 1142 爱卡币 363 帖子加关注发私信白银长老注册 2013-01-15 来自北京市\|北京市	发表于 2013-03-03 22:50 IP属地：未知 9楼原帖由 dfcmax 于 2013-3-3 22:49 发表 *****/item.htm?spm=a230r.1.10.73.DOBdDs&id=17012457946 是不这个就可以，可以我就买了没错，就是它！
	//img14.poco.cn/mypoco/myphoto/20130116/00/4323974720130116002934098.jpg [每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

老虎鱼981

1142
爱卡币
363
帖子

加关注 发私信

白银长老

注册 2013-01-15 来自北京市|北京市

发表于 2013-05-08 21:51 IP属地：未知

10楼

原帖由 zhendezhende 于 2013-5-8 16:52 发表

仰慕一下.等我装车台的时候得请你指导一下

呵呵，指导不敢当，交流一下吧。4月30号那天早上我儿子发烧，从赤城直接打道回府，路上还看到你们的几辆车和我擦肩而过，我儿子到今天还在发烧，已经住院了，这几天给我折腾的远比长途越野累多了。
