自己动手系列-原厂普通版蓝牙的安装使用

爱卡币+20

共获得爱卡币

自己动手系列之前播做过好几期了，自认为做的还可以。
希望广大车友共同探讨，为自己的爱车增添一些实用功能，
喜欢自己动手的TX，可以通过我的教程自己DIY，
让生活变得更有色彩跟激情。
-------------------------------------------------------------------------
起因：前几日把4S送的高级货机头换成了原厂的RNS510了。
一下子豪华变乞丐，山寨机头的倒车影像，蓝牙电话统统木有了。
选择：原厂蓝牙大致上有两种，
此次选择的非超级蓝牙，不是因为不好，只是因为价格太高，性价比太低。
*一种是超级蓝牙，全套价格在1500左右，最新版本可以支持wifi，短信等功能。可以在仪表上跟RNS510上显示电话簿，魔语拨号等功能。
*一种是简单版的蓝牙，就是只能接电话，跟蓝牙立体声在RNS510内播放音乐。
支持方向盘按键接听跟挂断，拨电话只能从手机上操作。价格全套400左右

------------------------------------------------------------
安装过程
麦克风的位置是天窗开关后边，有原装安装位，撬开这块小饰板。

有两颗螺丝，T20的螺丝刀可以拿下。可以看到原装话筒位置是一块海绵塞着。

大小完全一样，完全的原装位安装。

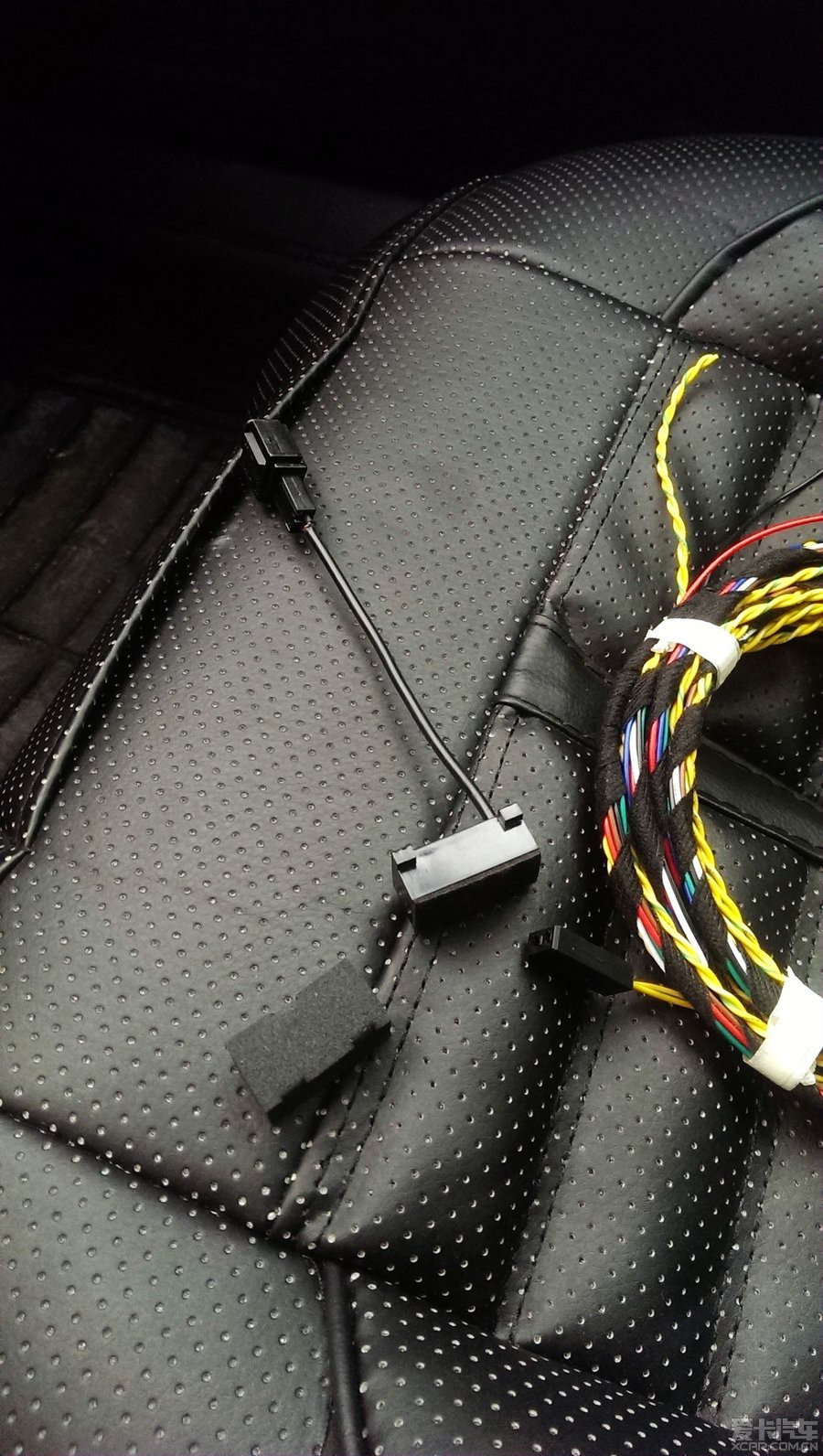

买回来的线束后边会经过包扎处理，人家不舍得用胶布啊。。

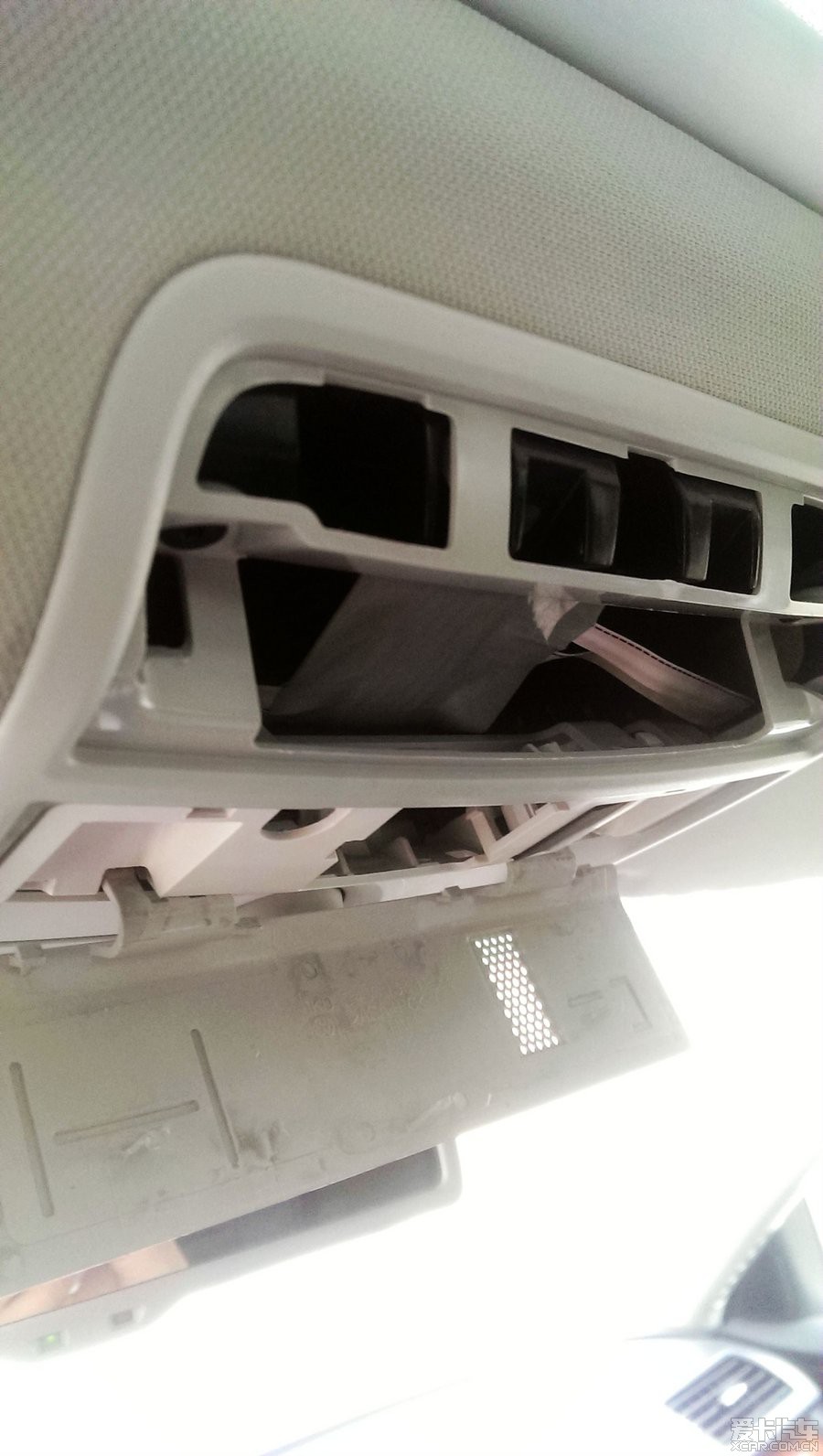

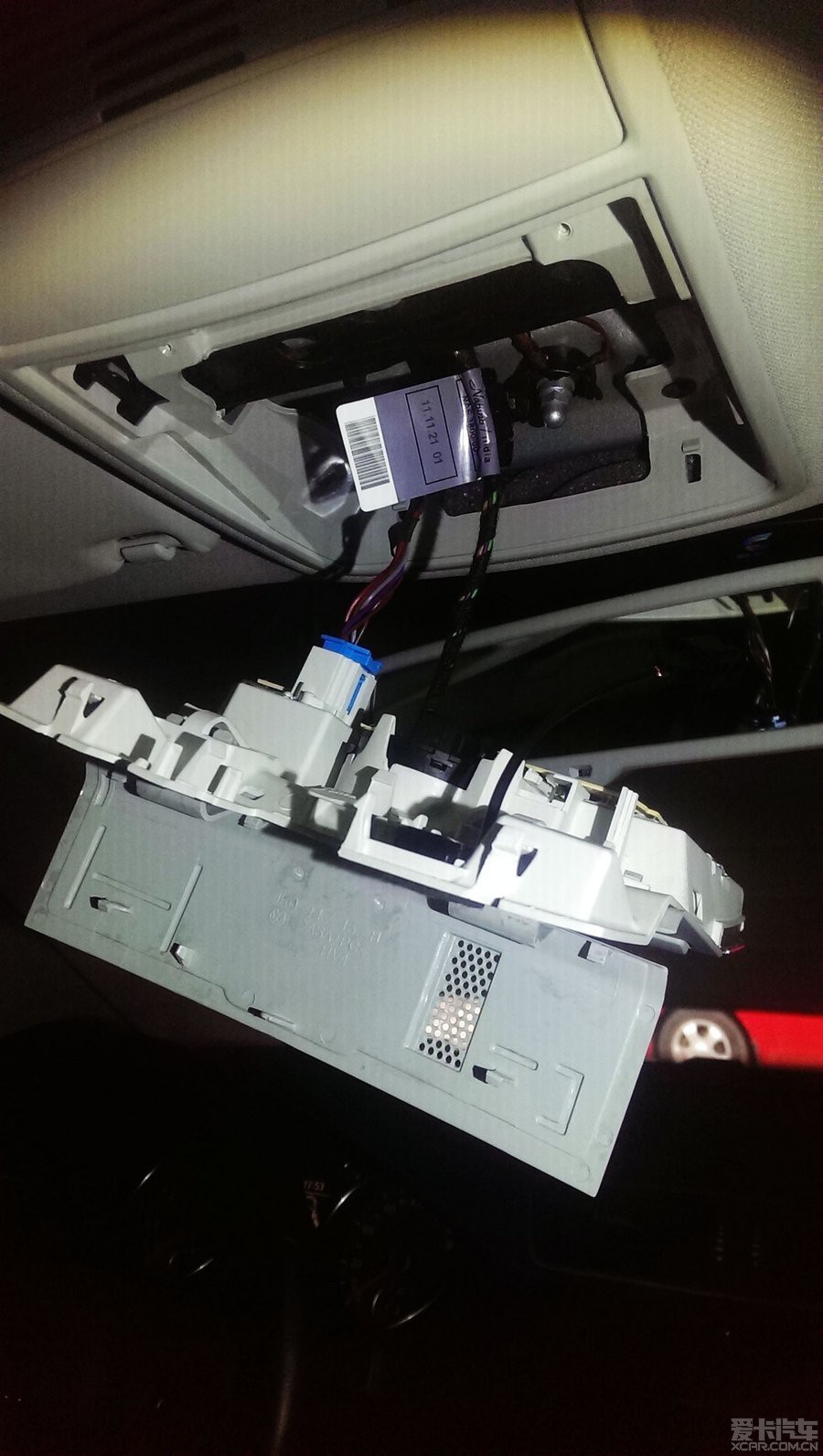

拆下来的阅读灯先挂着吧，后边穿完线就可以盖上去了。

阅读灯竟然是棒子货。惊奇。。。。新装上的麦克风是国产，支持国产，国货当自强。。

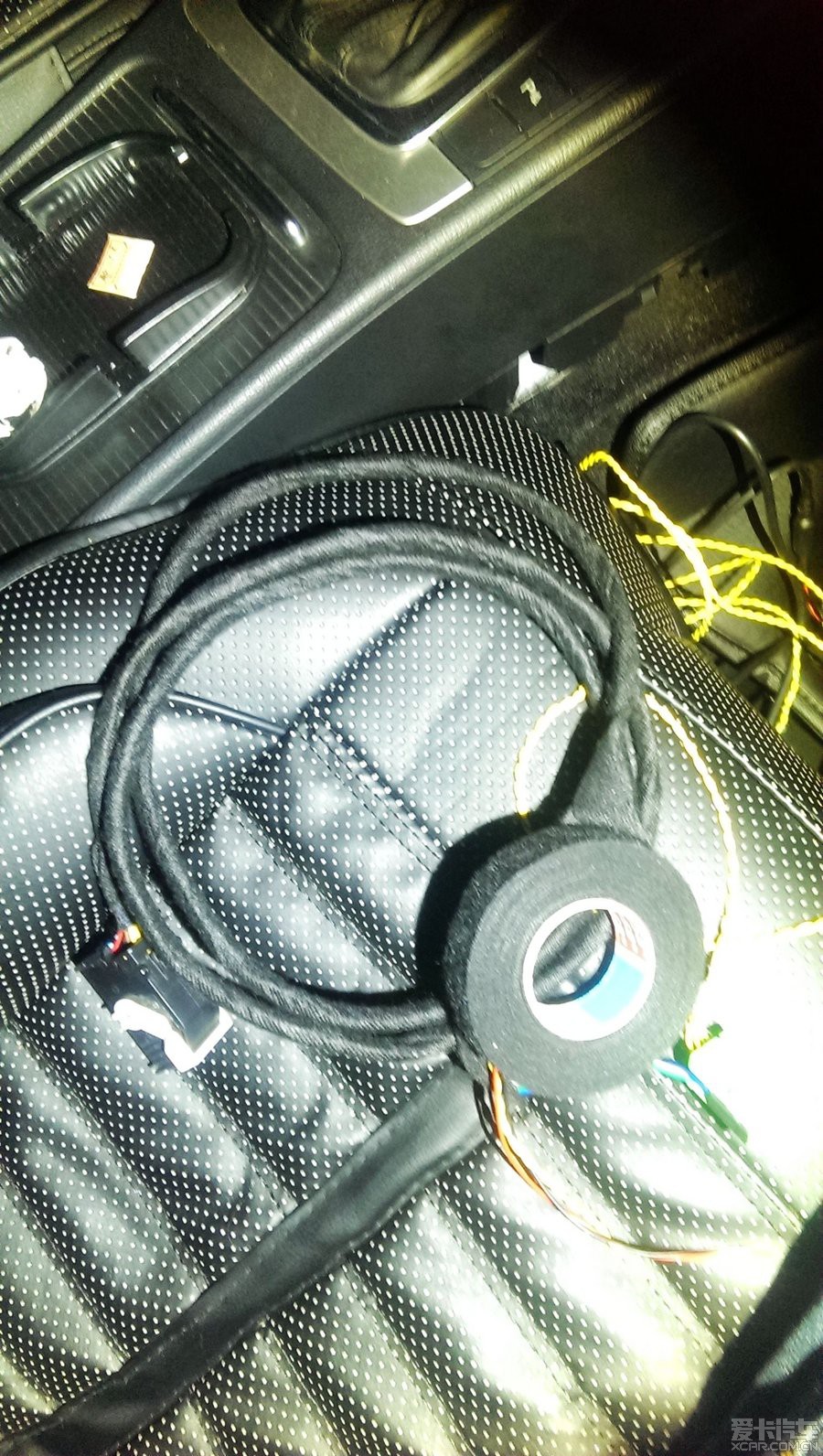

JS是不舍得用这么多胶布包好的。

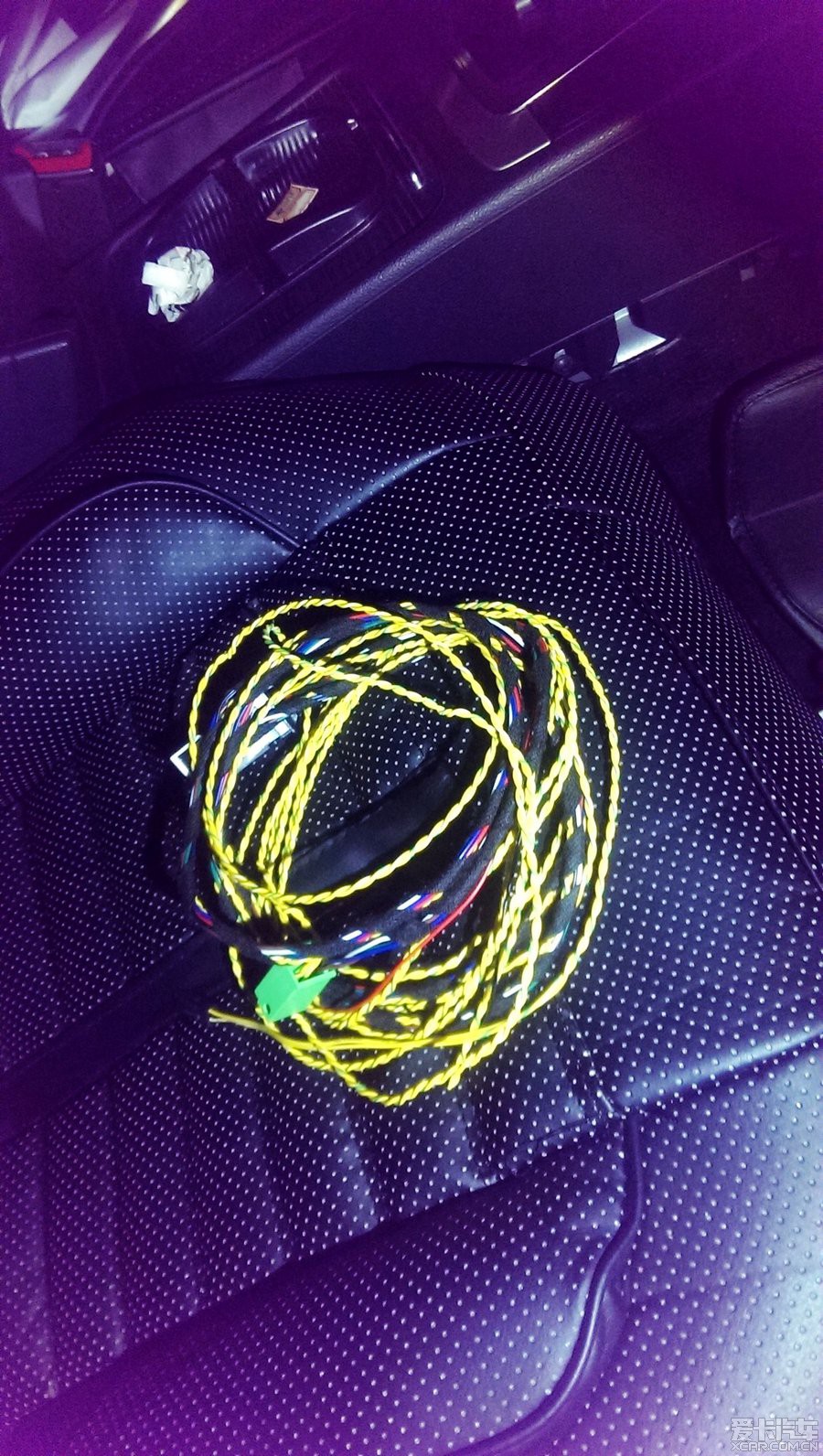

必须全面包裹。整卷线束几乎用了一卷胶布。

拆开副驾驶侧面盖板准备穿线，详细拆卸方法见四楼附图。指导手册。

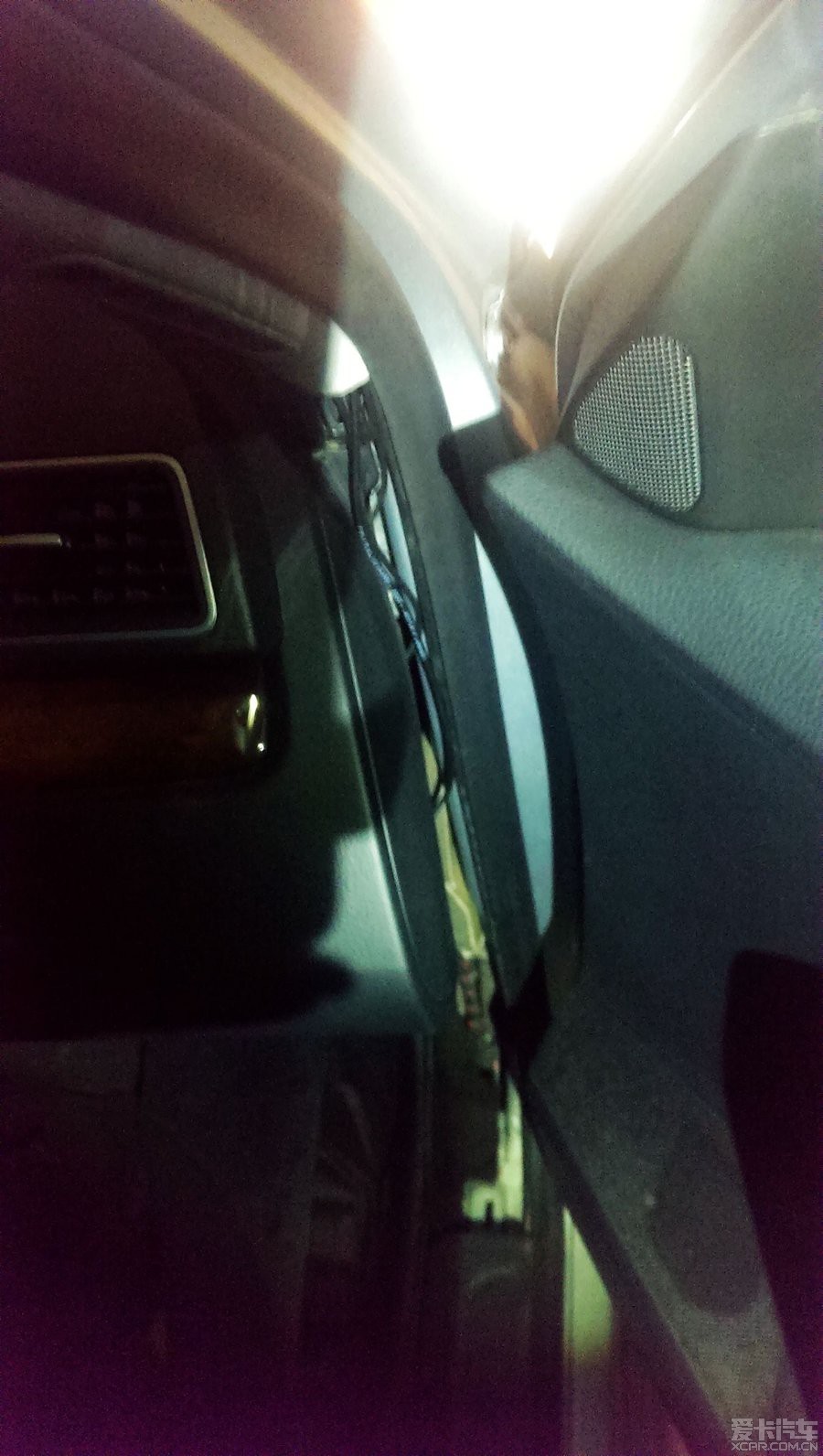

丛副驾驶A柱上顶棚，传进顶部阅读灯位置。

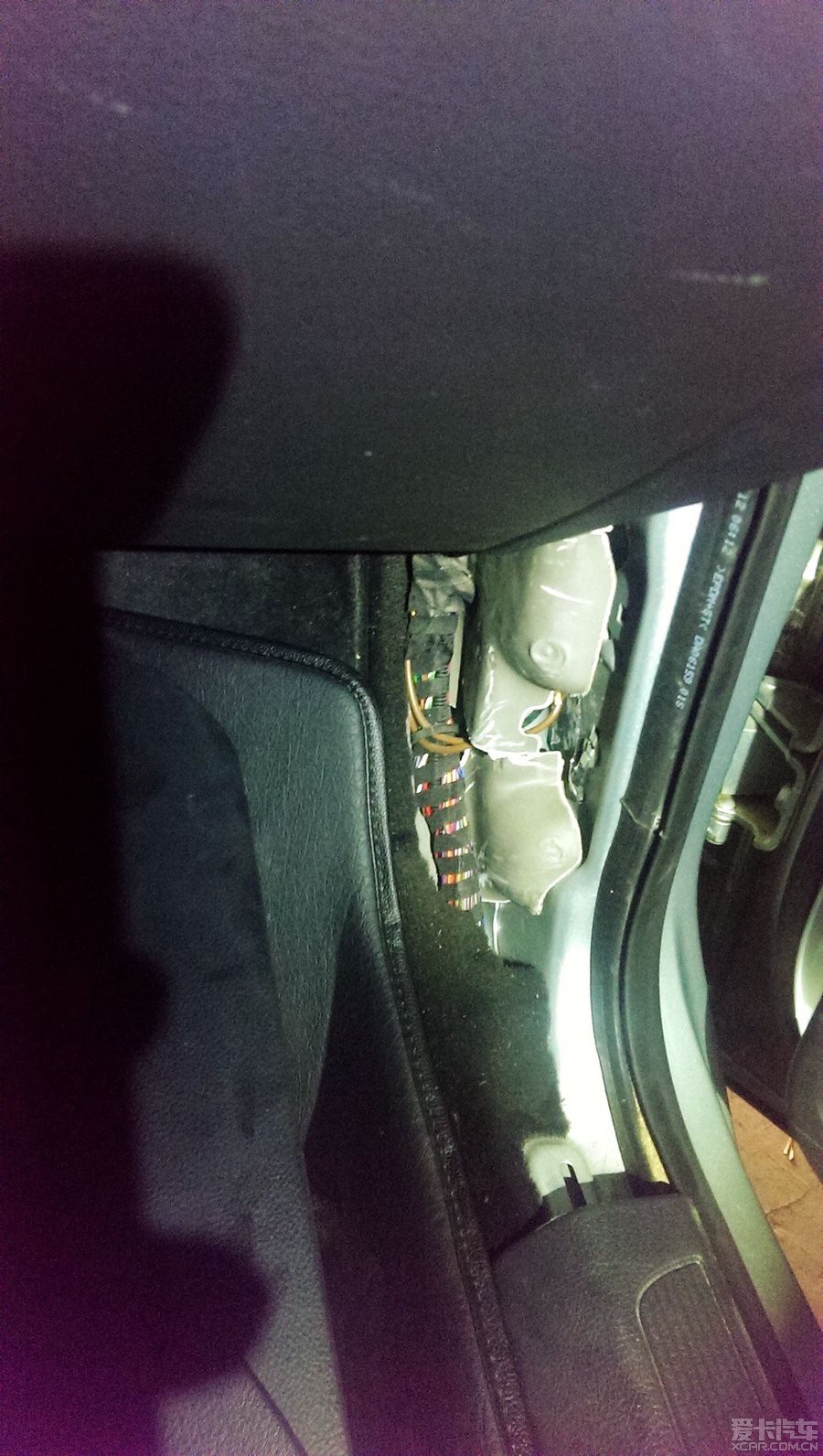

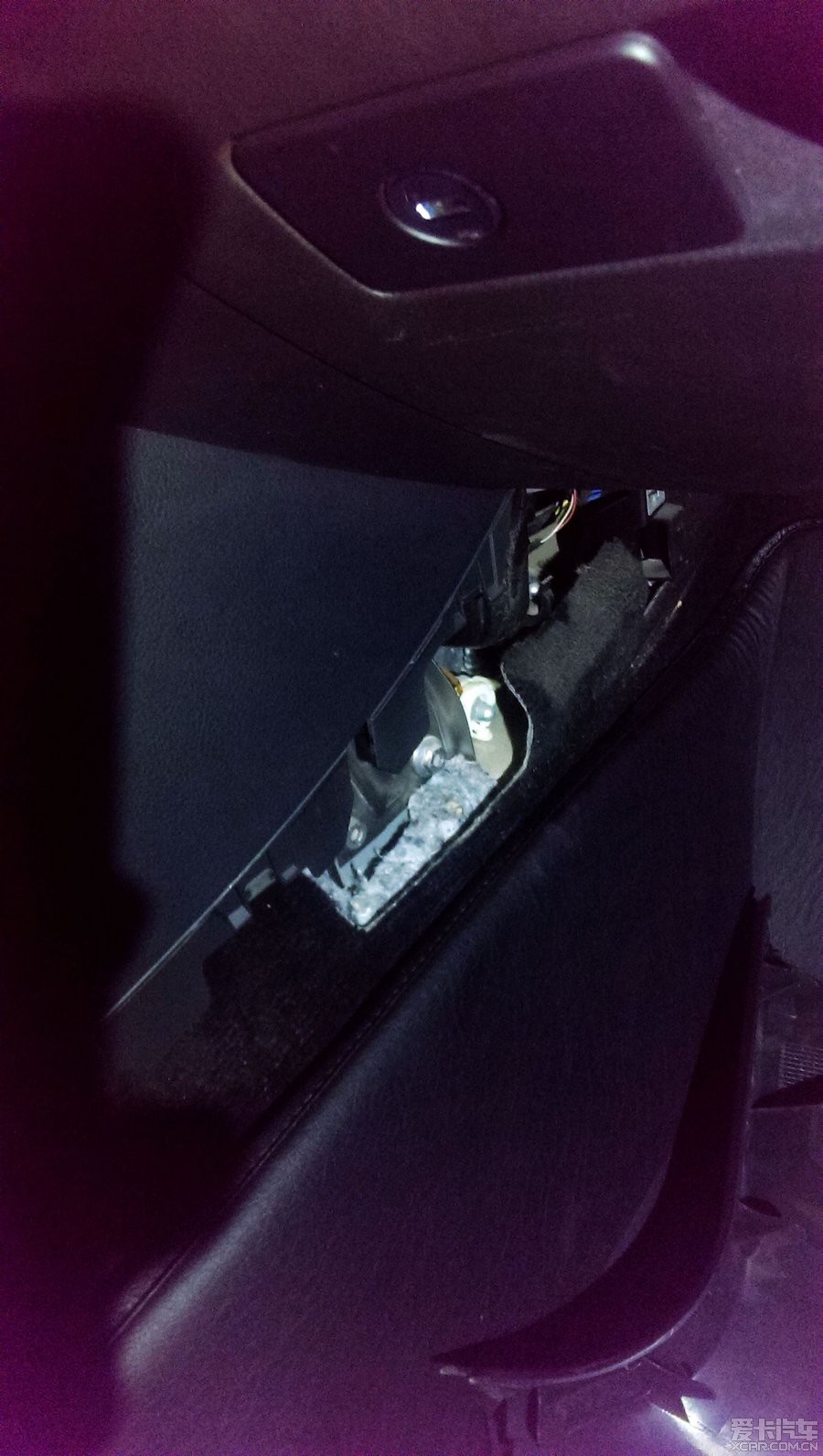

副驾驶手套箱下边装饰板也拆掉，准备布线。

[ 本帖最后由飞扬的青春于 2014-5-8 15:46 编辑 ]

已经没有当初的激情了

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

飞扬的青春

K04没有想象中的给力，为啥？

1.6W+
爱卡币
4815
帖子

加关注 发私信

本站元老

注册 2006-07-08 来自山东省|日照市

发表于 2014-05-08 15:27 IP属地：未知

2楼

爱卡币+20

共获得爱卡币

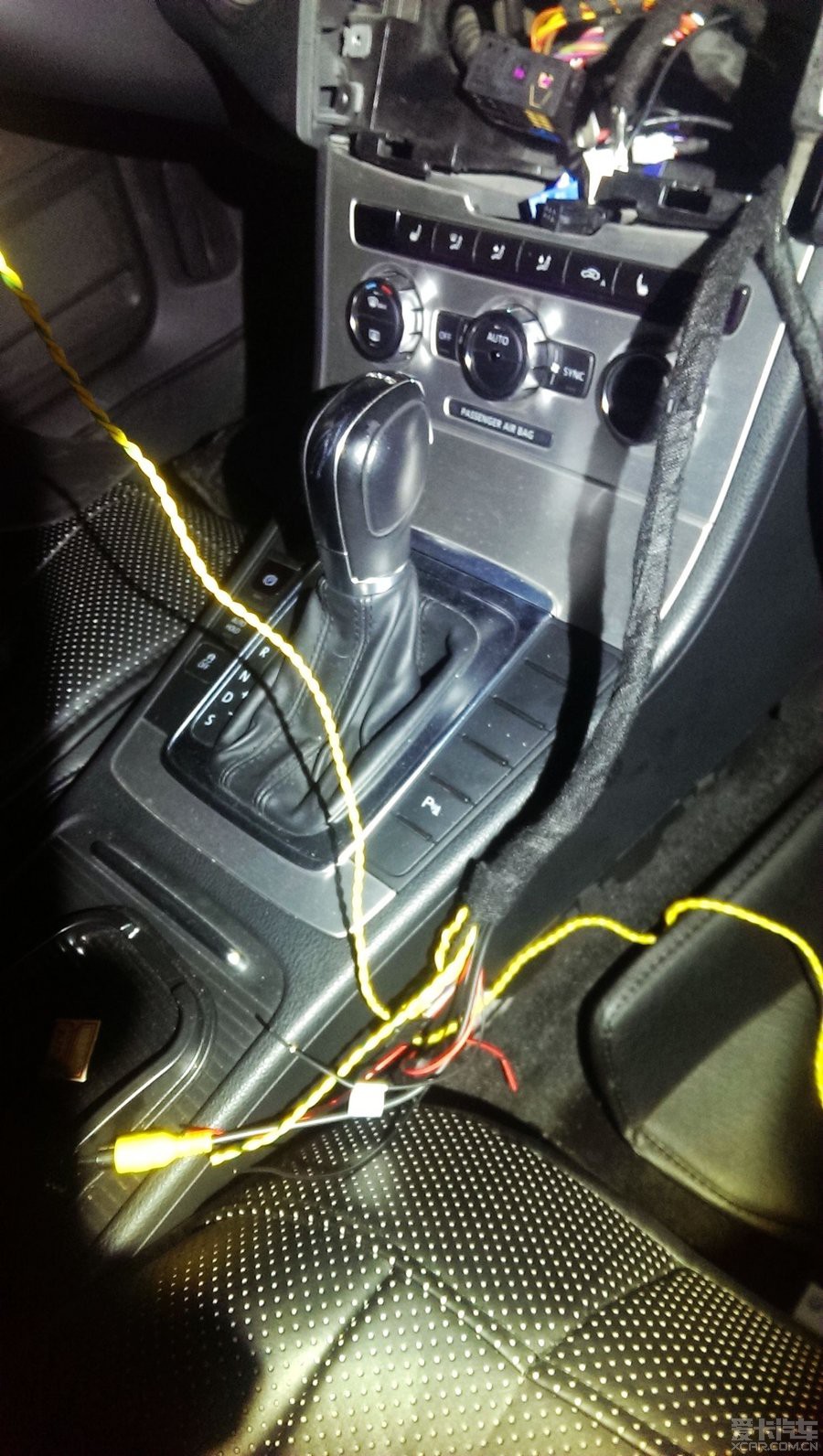

线路有点多，把以后要用到的行车记录仪的线预先留在这里了。
以前改车拆车无数次得到的经验，预先计划好要进行得安装，一次施工节约时间。

线从这边穿进顶棚阅读灯。

是用一根铁丝勾过来的。这样顶棚遮阳板就不用拆了。

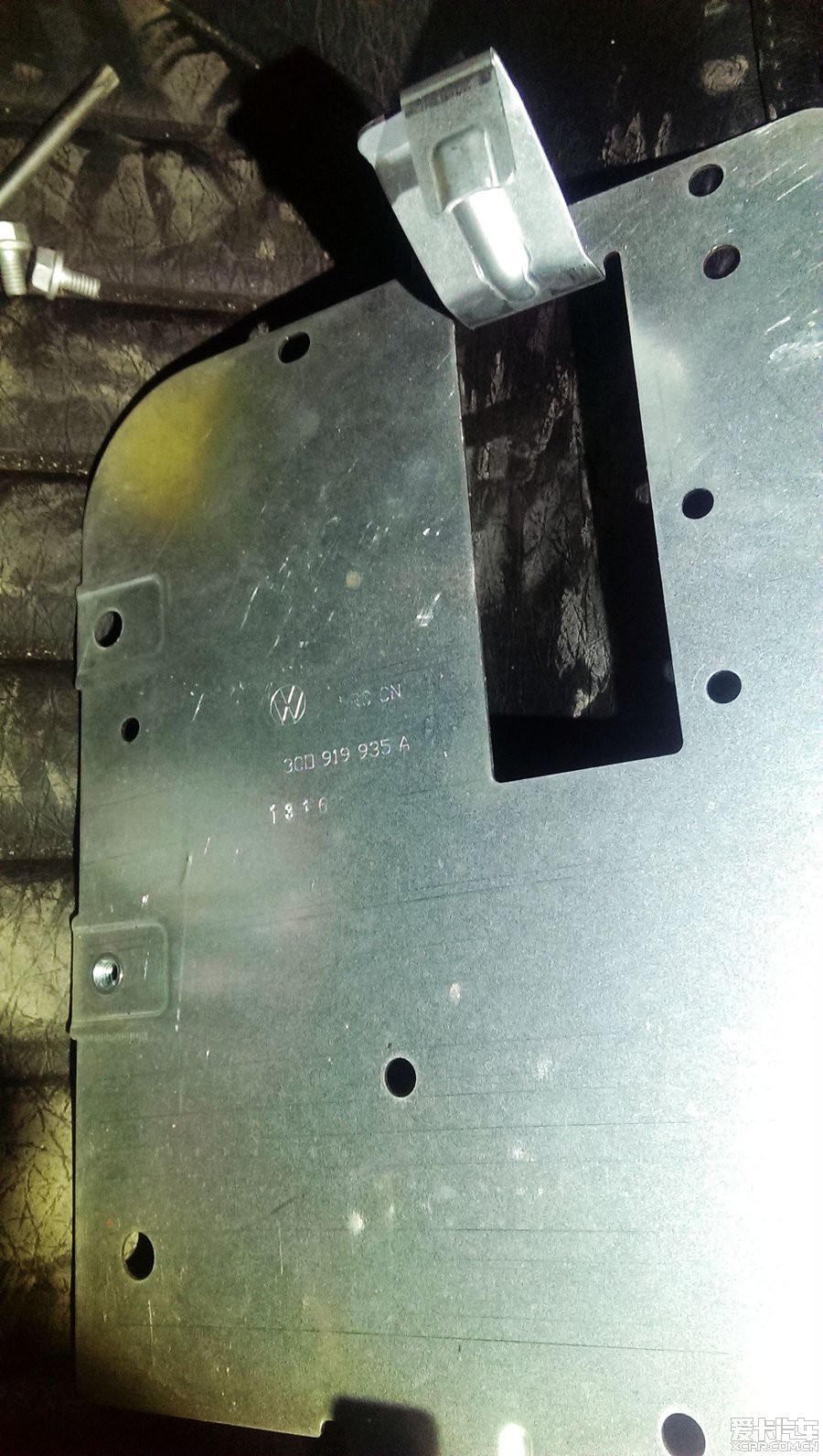

买的时候还特别选了带这种铁板的，以为上个螺丝会更结实，发现根本用不上。多花40块钱，郁闷。

看配件号，貌似是帕萨特上的。

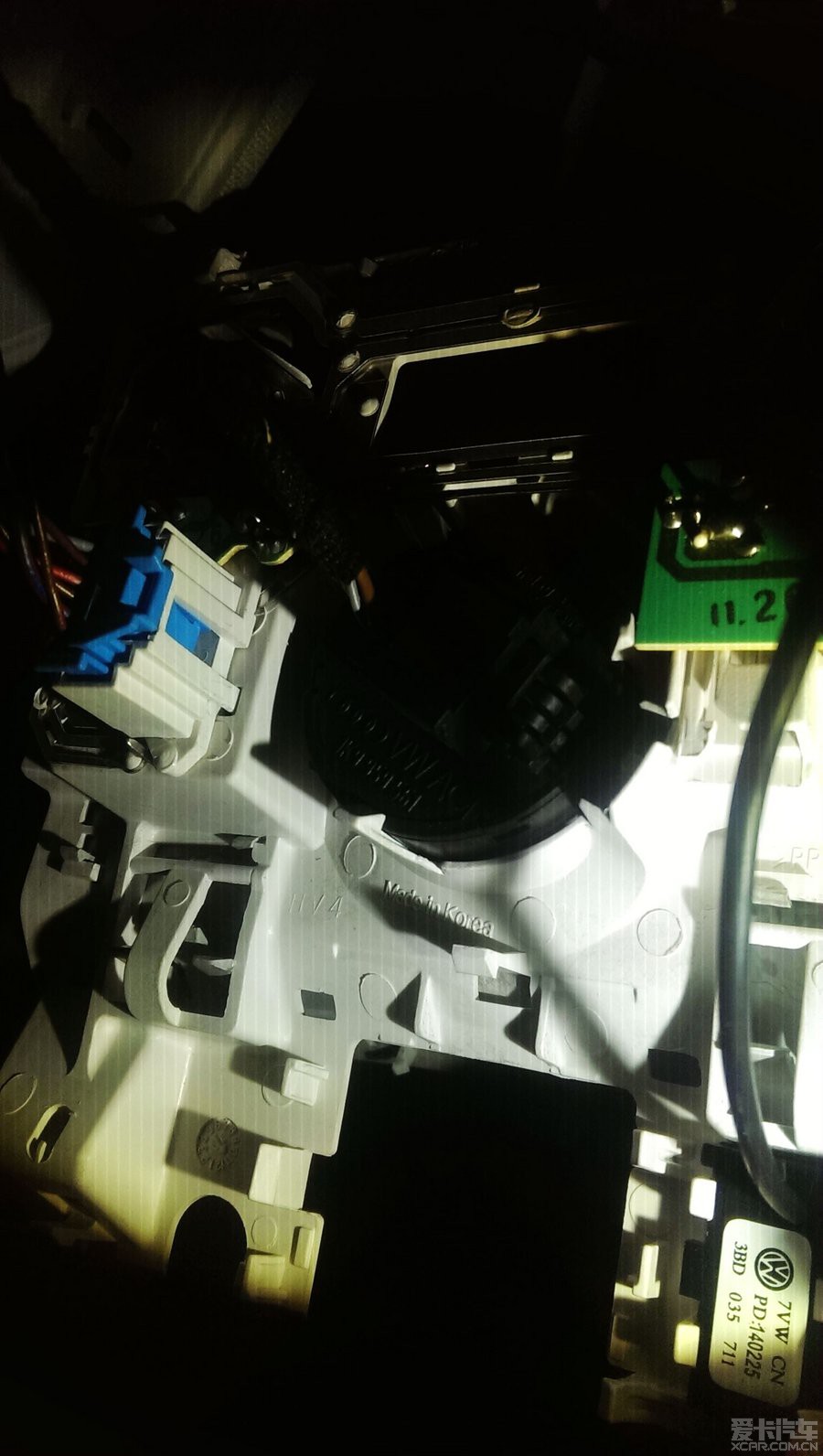

插头插在RNS510后边左侧的插头上。

别人干活不放心，买回来的线束，照着电路图对一下，不知道算不算强迫症。。

硬件安装完成之后，RNS510还要设置一下，点setup-媒体
勾选启用外接音频输入。
蓝牙音频自动播放看个人喜好，个人推荐不要勾选设置。勾选跟不勾选的效果测试，参见楼下。

[ 本帖最后由飞扬的青春于 2014-5-8 16:09 编辑 ]

已经没有当初的激情了

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

飞扬的青春

K04没有想象中的给力，为啥？

1.6W+
爱卡币
4815
帖子

加关注 发私信

本站元老

注册 2006-07-08 来自山东省|日照市

发表于 2014-05-08 15:28 IP属地：未知

3楼

爱卡币+20

共获得爱卡币

蓝牙模块要使用5053数据线，或者5054模块编码。

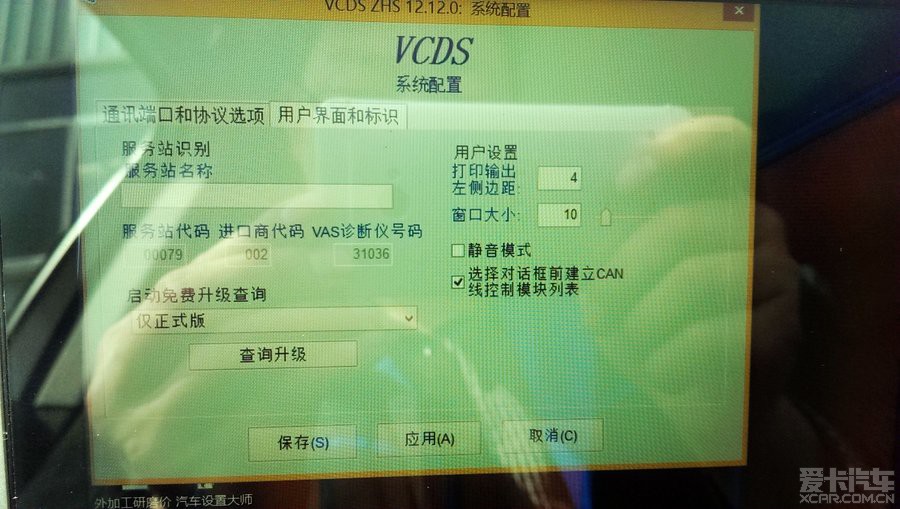

这里有个小小的技巧，在配置里，需要输入服务站代码。代码可以随便填写，但不能不填
因为5053安装后，这里是空白。输入后不可更改。除非卸掉重装。
对模块编码的时候虽然提示代码被接受，但是再进去看，还是没改。

首先进19网关，点安装列表，注册77，电话选项。打对勾即可。

然后进入77，输入新的编码。我买回来，新的编码是000000，
这个编码查了好多资料。用了个出现最多的。别的大家有兴趣可以试试。

来电话可以用方向盘按键接听和挂断
听收音过程中接电话的状态。

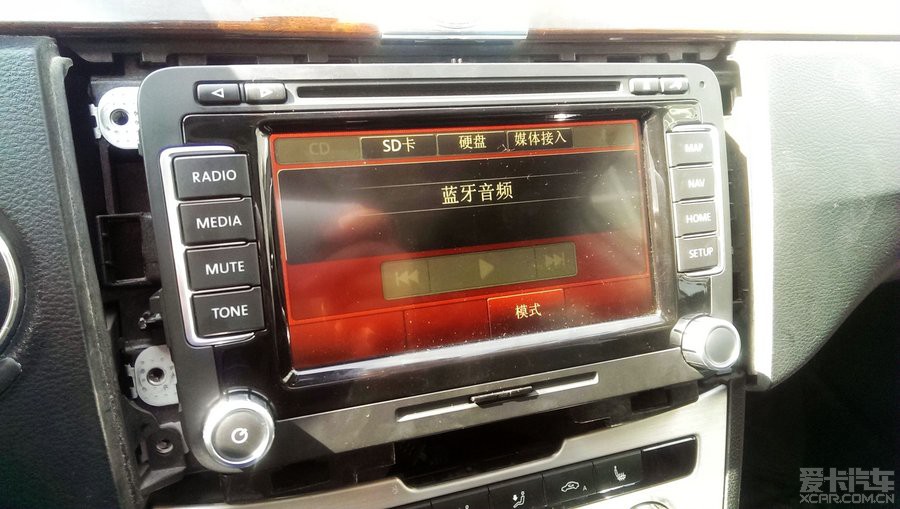

前边，那个自动播放蓝牙音频的效果。手机不播放任何声音的时候也是在这个画面上。注意右上角没有蓝牙图标。
如果你在听SD卡的歌曲，电话操作了任何有声音的操作，比如来短信，就会跳过来。
很烦人的功能。所以前边推荐那个选项不要打钩。

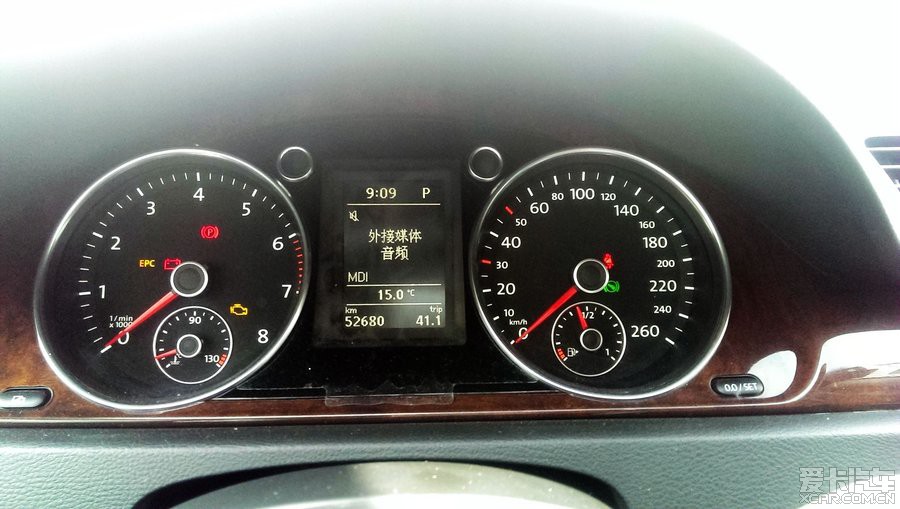

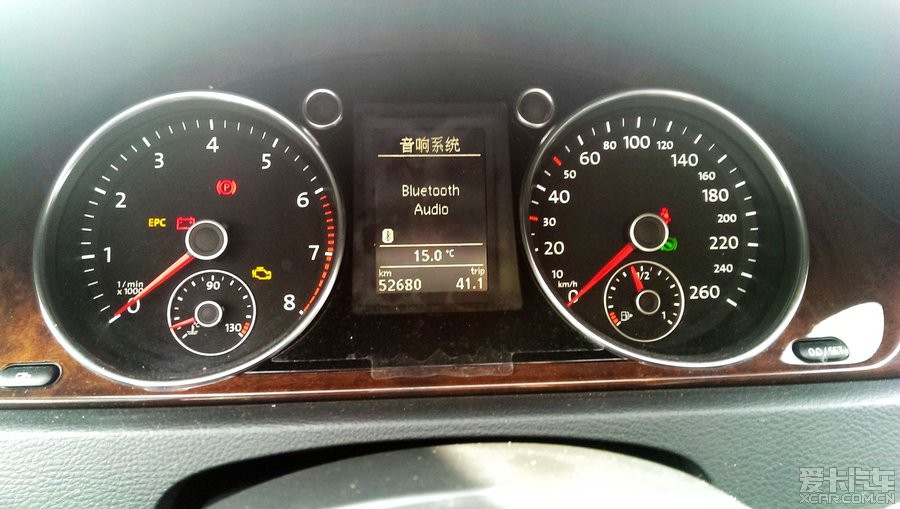

播放蓝牙音频的时候仪表盘显示。

手机播放蓝牙音频的时候蓝牙图标是点亮的。

听蓝牙歌曲的时候接电话是这样的。音频暂停播放。出现电话声音

仪表显示这样。

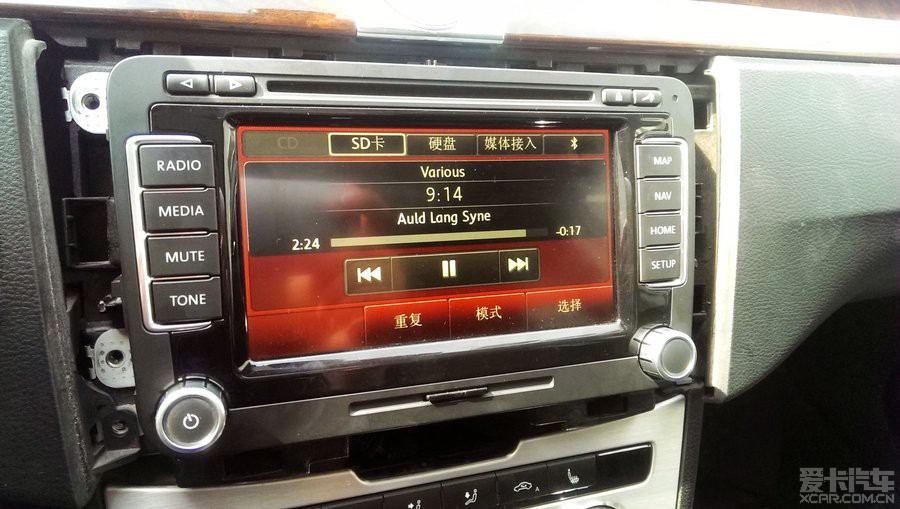

当然，也可以随时切换去别的媒体听。手机放歌的时候右上角蓝牙是亮的，可点。不播放的时候右上角是空白

[ 本帖最后由飞扬的青春于 2014-5-8 16:08 编辑 ]

已经没有当初的激情了

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

飞扬的青春

K04没有想象中的给力，为啥？

1.6W+
爱卡币
4815
帖子

加关注 发私信

本站元老

注册 2006-07-08 来自山东省|日照市

发表于 2014-05-08 15:28 IP属地：未知

4楼

爱卡币+20

共获得爱卡币

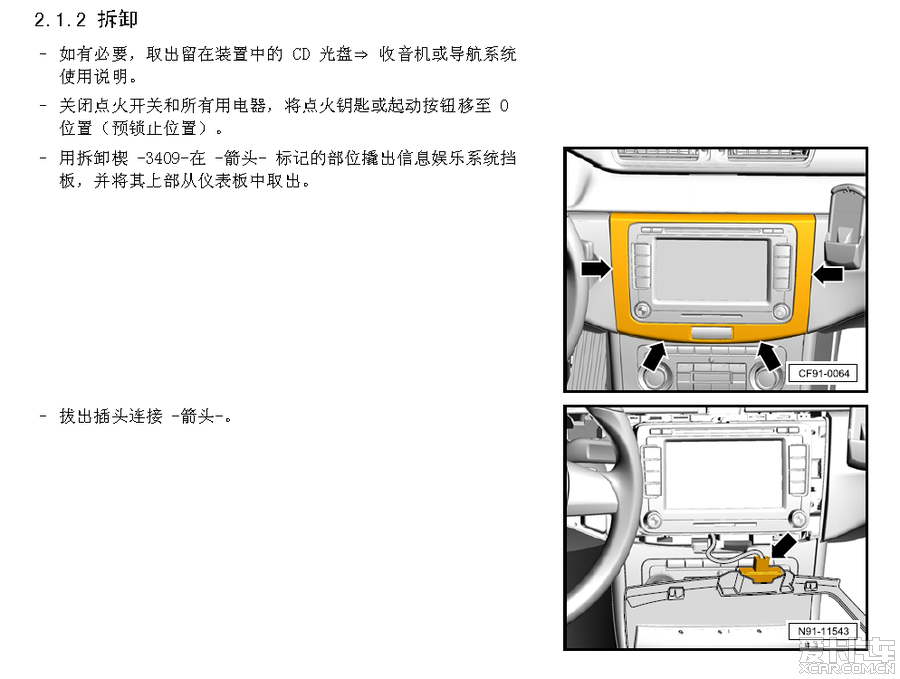

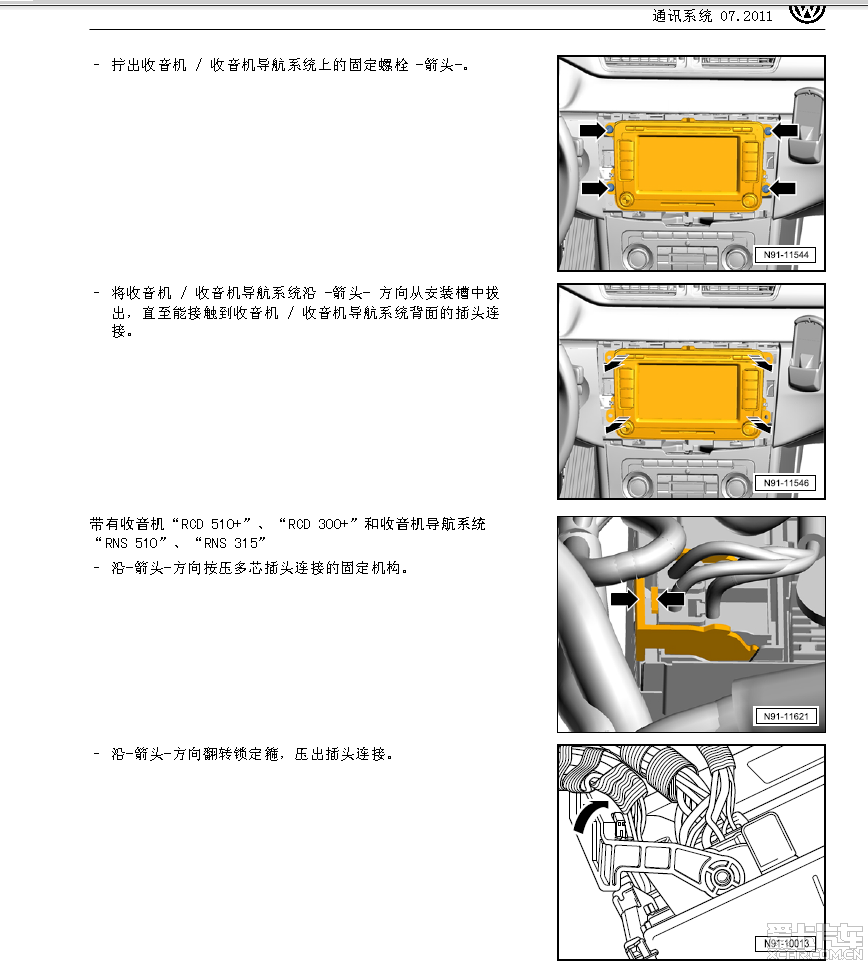

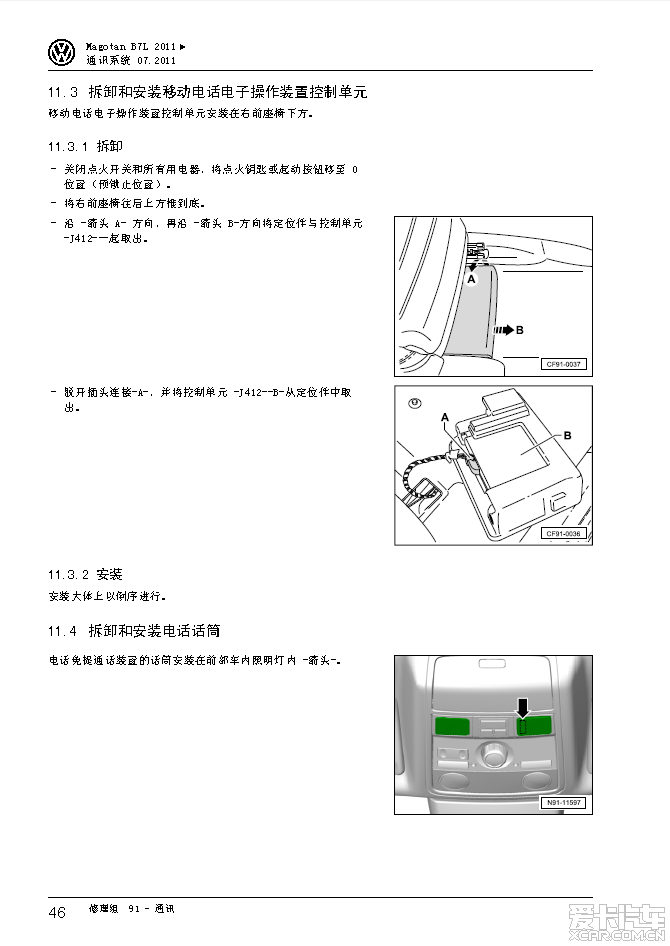

四楼拆卸图指导书预留楼层。

[ 本帖最后由飞扬的青春于 2014-5-8 16:23 编辑 ]

已经没有当初的激情了

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

飞扬的青春

K04没有想象中的给力，为啥？

1.6W+
爱卡币
4815
帖子

加关注 发私信

本站元老

注册 2006-07-08 来自山东省|日照市

发表于 2014-05-08 15:29 IP属地：未知

5楼

爱卡币+20

共获得爱卡币

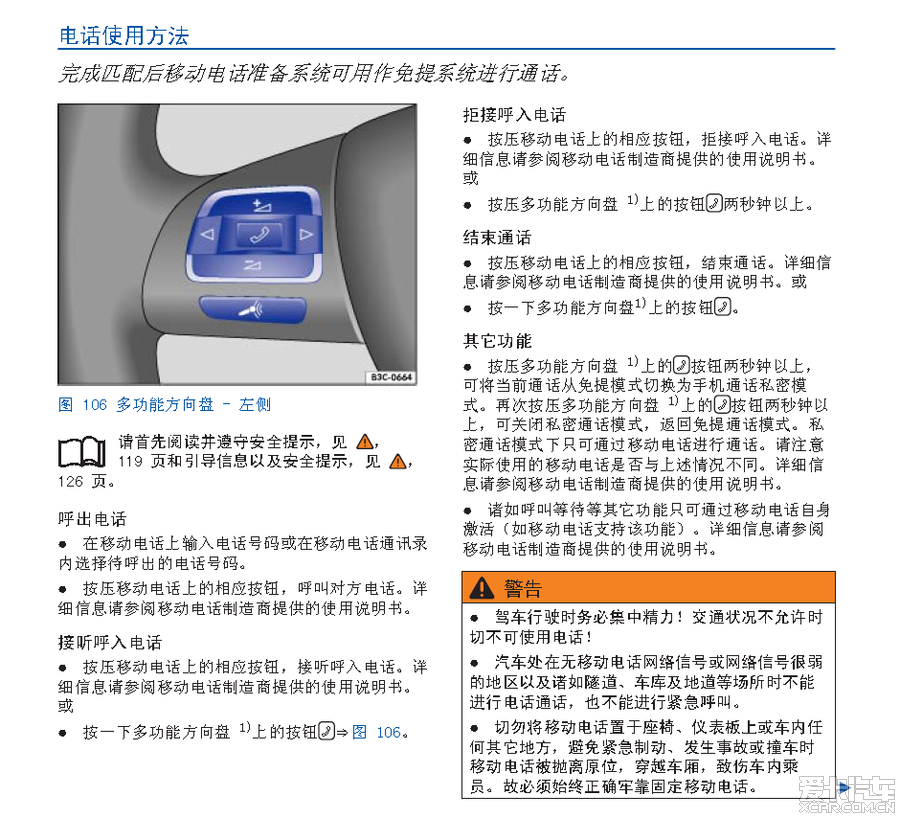

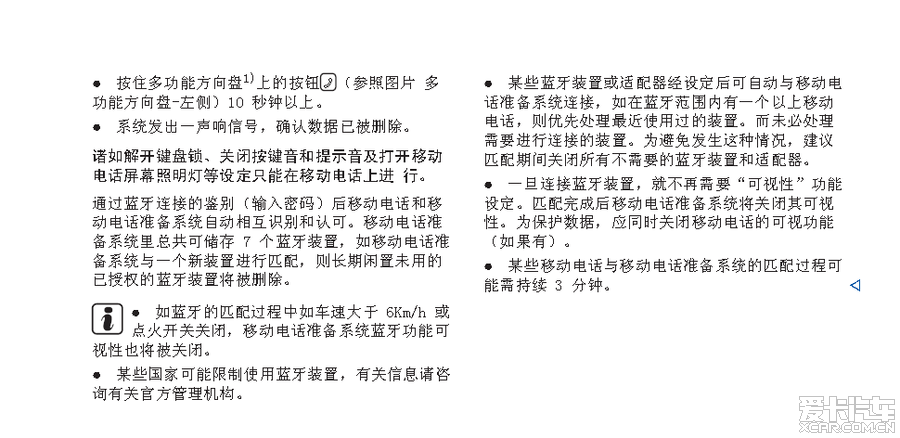

电话使用说明。

[ 本帖最后由飞扬的青春于 2014-5-8 16:28 编辑 ]

已经没有当初的激情了

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

飞扬的青春 K04没有想象中的给力，为啥？ 1.6W+ 爱卡币 4815 帖子加关注发私信本站元老注册 2006-07-08 来自山东省\|日照市	发表于 2014-05-08 16:47 IP属地：未知 6楼引用诡异于 2014-5-8 16:45 发表的回复支持动手！不知道rcd510能安装不？可以的，效果一样。
	已经没有当初的激情了 [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

飞扬的青春 K04没有想象中的给力，为啥？ 1.6W+ 爱卡币 4815 帖子加关注发私信本站元老注册 2006-07-08 来自山东省\|日照市	发表于 2014-05-09 11:17 IP属地：未知 7楼引用从来不刹车于 2014-5-8 17:48 发表的回复置顶 +100 谢谢，版主，加精，加分，置顶~~
	已经没有当初的激情了 [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

飞扬的青春 K04没有想象中的给力，为啥？ 1.6W+ 爱卡币 4815 帖子加关注发私信本站元老注册 2006-07-08 来自山东省\|日照市	发表于 2014-05-21 12:51 IP属地：未知 8楼引用 dinsn 于 2014-5-18 21:08 发表的回复飞扬，你啥时候换的迈腾三个多月了。
