不过这灯亮度还是达不到理想的效果，晚上还是看不见。
看了好多帖子，也没看到合适的改装氙气灯的帖子。于是又做小白鼠，淘宝上买的带继电器、解码器、安定器的氙气灯。
这个比较麻烦，先给大家发发线路接法，我研究了半小时才搞懂的。
这是电路图，大家先看看，有个映像。
继电器短的这一红一黑线之间接电瓶正负极，怎么接就不用我说了吧。呵呵，红接正极，黑接负极。

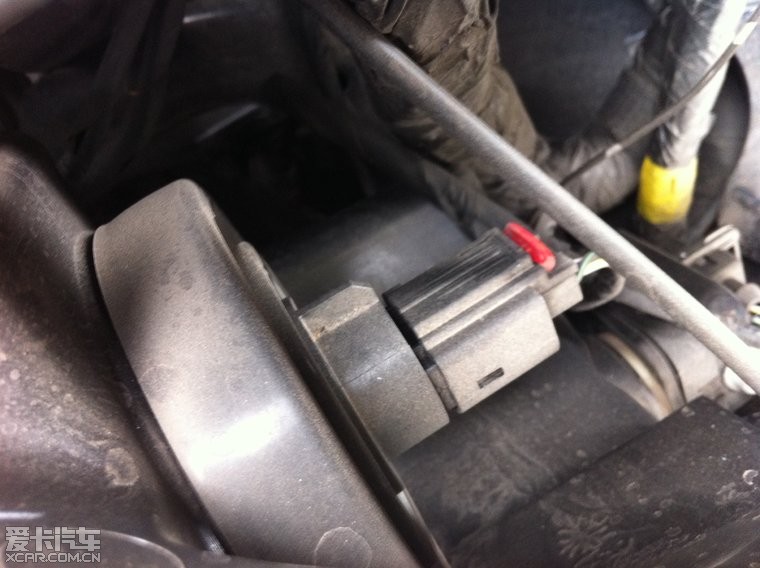

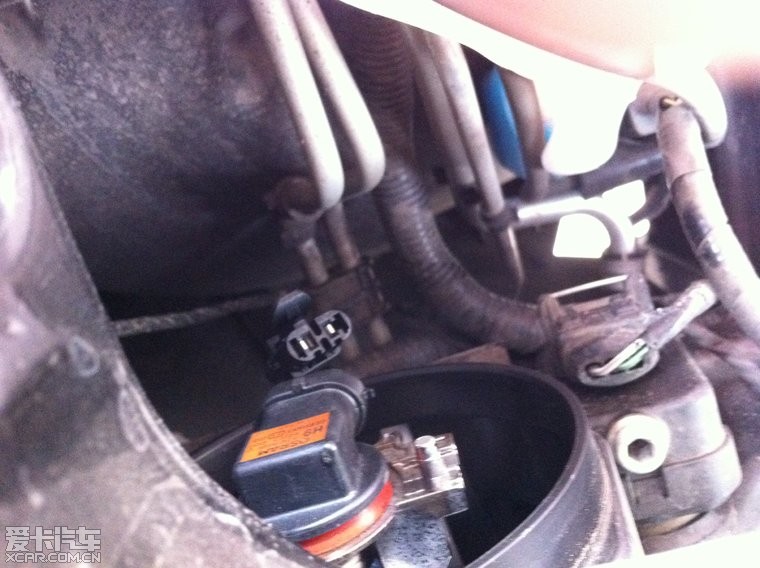

灯泡上带的一红一黑尖头线是接原厂灯泡插座的，直接插上就行
左面灯泡上宽插头的线与继电器短的这根带插座线接在一起，按口插就没错
左灯泡上一红一蓝两根线接左灯安定器
左灯安定器另外的一根带插座线与继电器短的那根带插头线接在一起
继电器上长的那根线接右灯安定器
右灯安定器另外两根红黑线接右灯的红蓝线，红接红，黑接蓝。右灯泡另两根尖头红黑线插原厂灯泡插座。
右灯泡电源线出来的两根带插头红黑线接右解码器的带插座线
是不是看的头晕了？其实把线铺开，看上电路图就不难，而且插头对插座，也挺简单的。
