一帖在手,天下我有——RNS315知识大全
爱卡币+15
共获得爱卡币

以下内容为本人改装RNS315时耗费心血整理,只供卡友参考,不得商用,转载请注明出处。
内含:
RNS315参数、功能、固件与地图升级、兴趣点和电子DOG下载、TMC详细资料

2014.8.1更新:
1.将大众官网升级地图地址单独放出,方便卡友下载
2.增加了四维官网升级地图说明和2014年5月四维兔子链接



RNS315支持声控拨号、倒车影像、360度OPS。
RNS315能把导航方向、歌曲信息、电话薄等发送到仪表盘,且完美支持多功能方向盘。
(彩屏、大字库白屏完美支持,非大字库白屏有“口口”,10年以前的大红屏,汉字、路名、电话薄、通话选项不显示)
大字库完美支持

小字库汉字显示“口口”、英文 、“- -”

RNS315安装后在仪表盘上显示“音响系统”,而不是RCD510的“右音配生燃”。

缺点:
地图更新太慢了
中文输入法体验很差
启动车后,首次进入导航界面有安全提醒,不点确定不能导航

[ 本帖最后由 bigstrong120 于 2014-8-1 21:37 编辑 ]
I am zombie

[每日热点]:【酷车实拍】家里又添新车了 提哪吒L...

回复本楼 | 评分 | 举报

发表于 2014-07-30 00:59    IP属地:未知

爱卡币+10
共获得爱卡币



[ 本帖最后由 bigstrong120 于 2014-7-30 01:54 编辑 ]
I am zombie

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

发表于 2014-07-30 00:59    IP属地:未知

附1:TMC

TMC是Traffic Message Channel的缩写,译作“交通信息频道”、“动态交通信息系统”。
TMC为1分钟刷新一次路况,且只支持部分城市
实时交通路况信息以颜色标记在地图道路上,红色是拥堵,黄色是缓慢。

截至2013年,RNS315能收到28个城市的实时交通路况信息。
下表中缺太原、昆明



TMC工作原理

TMC是一套覆盖整个交通系统的信息系统,由密布的感应器和摄像头持续地监控车流,实时地将交通拥堵信息发回数据中心,经处理发送给出行者。

信息的内容包括交通事件、影响路长和行驶速度。用户可自行选择或采用系统推荐的替代路线。
TMC信息可以利用无线通信技术(包括GSM/GPRS、FM无线调频系统、数字广播等)来播报实时交通消息,帮助驾驶员拥有一双可以看透交通的“慧眼”。借助于TMC接收设备(通常是车载及便携式导航设备或装有导航软件的智能手机)向驾驶员提供动态的交通路况信息,帮助驾驶员随时修正原有行驶路线,并实时计算出一条新的行驶路线以尽可能避免拥堵和事故。
要实现TMC交通信息的实时播放,需要建立起从信息收集、数据分发、数据接收到智能导航的整个产业链。
借助设置在道路上的感应线圈、汽车高速公路立交桥上的固定传感器以及行驶车辆上安装的移动传感器等各种方式收集的数据,所有有关交通的信息通过交通信息服务提供商(如世纪高通)收集在一起后,传送给类似TrafficSam等TMC接收终端,及时、准确和可靠地反映交通状况。实时交通信息以加密形式,并通过支持TMC数据的电子地图反映到导航系统上。导航系统则可以利用这些交通信息更加高效地作出智能路线规划。
这些根据多种数据源生成的交通信息报道不仅发布速度更快,而且由于它们完全由自动系统生成,因此它们的准确性和时效性也更高。

中国TMC技术标准:DAB-TMC

2006年5月18日,中国国家广电总局正式出台了《30MHz-3000MHz地面数字音频广播系统技术规范》,DAB标准正式成为中国数字广播行业标准。DAB(Digital Audio Broadcast)是TMC传输数据的一种方式,它是数字音频及数据广播继AM、FM传统广播之后的第三代广播,具有音质好、接受质量高、抗干扰性强、覆盖面积大等特点,通过现有车载GPS导航设备可以作为其终端载体。DAB的数据带宽为1.2Mbps,频谱带宽为1.536MHz,可以容纳多套电视节目和音频节目,以及其它数据内容。DAB可以提供声音、封包资料、视讯、动态标示、简报、交互资料等多种服务。
虽然都是TMC,但北京和上海使用的技术不一样,北京是RDS-TMC(即附加在FM频段上),上海是DAB-TMC,也有城市使用GPRS-TMC。三种技术并存, TMC的传输方式陷入三国争锋的混乱局面。


附2:收音机技术资料

大众原厂二转一天线有两种,零件号5P0的线短,零件号18G的线长,线长的用在RNS315上。

目前国产的RNS315,主板上双天线内侧的第2天线处理电路都是简配掉了的。
RNS315靠外侧是FM加AM天线输入,内侧是第2FM天线输入。
早期315硬件上还支持双天线输入,现在RNS315基本都降本到只有单输入了。有些车子本来只有单天线。旗舰版车还是双天线的。
另外:天线内心线是输出8.5v天线放大器的工作电压 而不是12V。提醒各位改装达人需要注意一下。
关于收音机的天线板上,德国版的上面有:
FM/AM 放大器 5N0 035 552 K/N
FM2放大器    5N0 035 552 L/P
抗干扰滤波器 5N0 035 570 A
抗干扰滤波器 左与右 5N0 035 570

而国产版的就只有一个放大器
FM/AM 放大器 5ND 035 552
抗干扰滤波器 5M0 035 570 B
抗干扰滤波器 左与右 5KD 035 570

识别方法:
侧面玻璃印刷天线的,只有一边有就是单天线
后玻璃天线的,看看是否有单独的fm滤波器和am滤波器。
当年新帕刚上的时候全有,真双天线放大滤波后给收音机,信号那叫好,后来听说也慢慢简配了。

[ 本帖最后由 bigstrong120 于 2014-7-30 01:21 编辑 ]
I am zombie

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

发表于 2014-07-30 01:00    IP属地:未知

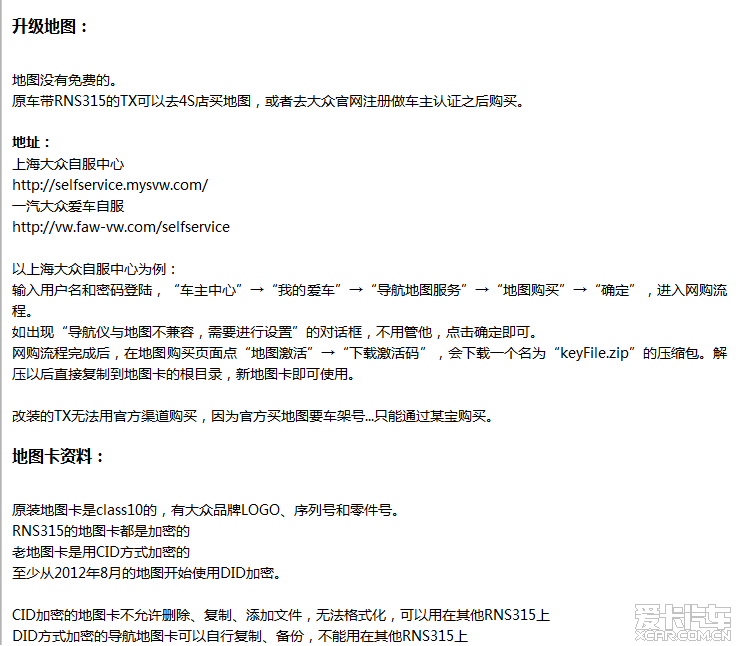

升级地图:
大众官网升级方式:
上海大众自服中心:*****
一汽大众爱车自服:*****
四维官网升级(感谢途观论坛soryou提供地址)方式:
RNS315导航 2014年度第一次地图升级通知:*****
2014年5月版四维地图下载地址:*****
固件下载地址:
以下固件2014.7.30测试可下,115盘的0128需要手机绑定或者VIP用户才能下。
刷机有风险,TX需谨慎
//pan.baidu.com/share/link?shareid=450585&;uk=3842297653  0028
*****                                 0128 ios版(dnl版会出错)
//pan.baidu.com/s/1es3HO                                 0162 貌似含地图,哪位同学试试
//pan.baidu.com/s/1epp3g                                 0160 斯柯达版

其他:

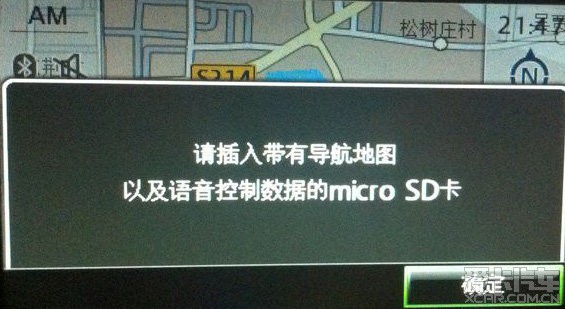

这是之前的老地图,没有语音数据,魔语功能无法使用。
12年8月份的地图按(i)键就出现这个提示,升级地图后(i)键功能恢复。




[ 本帖最后由 bigstrong120 于 2014-8-1 21:32 编辑 ]
I am zombie

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

发表于 2014-07-30 01:00    IP属地:未知

固件破解

上海有人自制0162固件把地图验证破解了,刷固件后就能随便使用新地图。
某宝有店家可以刷这个破解固件,大家自行搜索。



下载兴趣点和电子DOG数据

兴趣点和电子DOG数据数据,也是按设备识别码加密制作,专机专用,其他RNS315无法使用。
RNS315支持的数据POI容量最多1M。
数据POI每次只能导入一个省份(也有人说是3个省份),如已经存在会覆盖,可以下载多个城市备用。

电子DOG没有语音提示,只会“滴滴滴”响。从0128固件开始,配合2013年3月版地图,导航可以显示限速、拍照的图标显示

以上海大众自服中心为例:
输入用户名和密码登陆,“车主中心”→“我的爱车”→“导航地图服务”→“兴趣点下载”、“下载电子DOG数据”,根据实际需要选择下载即可。
如果要求提供7位ID,将导航上查询到的设备识别码的倒数第8位至倒数第2位输进去。

下载的文件解压后,放到听音乐用的SD卡根目录中,文件结构如下:MyPOIs/myPOIwarnings/报警提示.wps

将SD卡插入导航,0160固件会提示下载,确定下载后自动导入。
低版本固件不提示,进导航菜单手动导入。
然后将菜单“报警提示”打勾。报警提示距离默认是200m,也可根据自己的习惯设置。

兴趣点和电子DOG数据卸载:将RNS315恢复出厂设置。
[ 本帖最后由 bigstrong120 于 2014-7-30 02:16 编辑 ]
I am zombie

[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺...

回复本楼 | 评分 | 举报

发表于 2014-07-30 01:01    IP属地:未知

编辑完成。

全中文的“电子DOG”居然也成过滤词了?



[ 本帖最后由 bigstrong120 于 2014-8-1 21:41 编辑 ]
I am zombie

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

发表于 2014-07-30 08:46    IP属地:未知

官方说明书都没我这么详细,呵呵
今天更新了固件下载地址
I am zombie

[每日热点]:【自驾游记】中原游之须弥福寿之庙...

回复本楼 | 评分 | 举报

发表于 2014-07-30 18:02    IP属地:未知

引用 冬虫草草 于 2014-7-30 14:00 发表的回复
哈 用了我帖子的图
感谢你的图!
摄影水平不错!论坛里没有几张仪表图裁切后能这么清晰的,而且都是正的,不需要做梯形校正
I am zombie

[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌...

回复本楼 | 评分 | 举报

发表于 2014-07-30 18:07    IP属地:未知

引用 wjz130 于 2014-7-30 14:01 发表的回复
和进口的RCD510比过音质吗
没比过,貌似支持丹拿的西班牙RCD510的音质应该比RNS315强吧。
除了进口车自带,那东西估计没几人改装吧?
I am zombie

[每日热点]:【旅行游记】巴马世界之乡长寿村...

回复本楼 | 评分 | 举报

发表于 2014-08-01 21:04    IP属地:未知

引用 scanit 于 2014-7-31 08:30 发表的回复
LZ可以把这个加上,315就可以少一项缺点
byte 7   bit2取消  进入导航不用确认

改了,来回测试了好几回,无效,车子断电一会,再插钥匙又出现提示了。
