克服困难重重，我的手台变车台，祝贺我吧
入手我的座驾神车--高六后一直对车后有苗子的同学羡慕不已，所以一直幻想自己能成为他们的一员。后来随着朋友圈的扩大及我们当地HAM协会的准成立，认识了好多朋友，在此特别感谢技术指导BG9gsg,他带我入门到渐渐认识及成为小发烧友，我也不断推荐身边的朋友加入HAM大家庭。。。。废话不说了，我的车是高六，因为后箱盖小，所以一直没有办法装苗子，没有找到合适的位置，爱卡大家庭中找也没有这方面的作业，所以只好入手手台玩玩。昨日不经意间突发奇想能否有迷你夹边，万能的淘宝终于帮了我，前天下单后今日快递到手，下午下班后急忙去找BG9gsg,他帮我装好后调试了下驻波及发射频率，灰常完美，接了苗子和手咪后我的欧讯手台变成了车台，装好后测试，市区距离8km，信号59++。下面上图，不当之处希望包含，也希望高六的HAM们有所帮助。

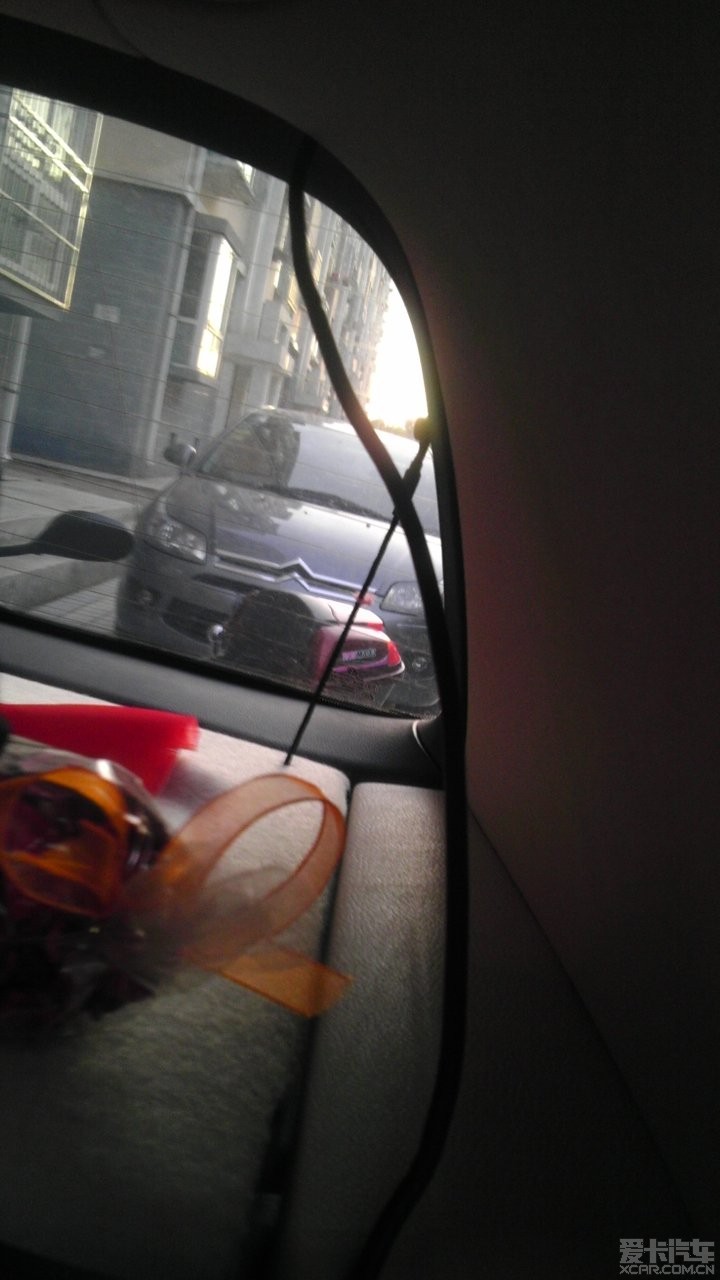

晚上小区停车就把天线取了，怕让梁上君子顺走了，天线是BG9GSG送我的，他的挚爱天线，双段老鹰软天线。因为夹边小，怕太大的天线固定不好，另外和高六也不协调。

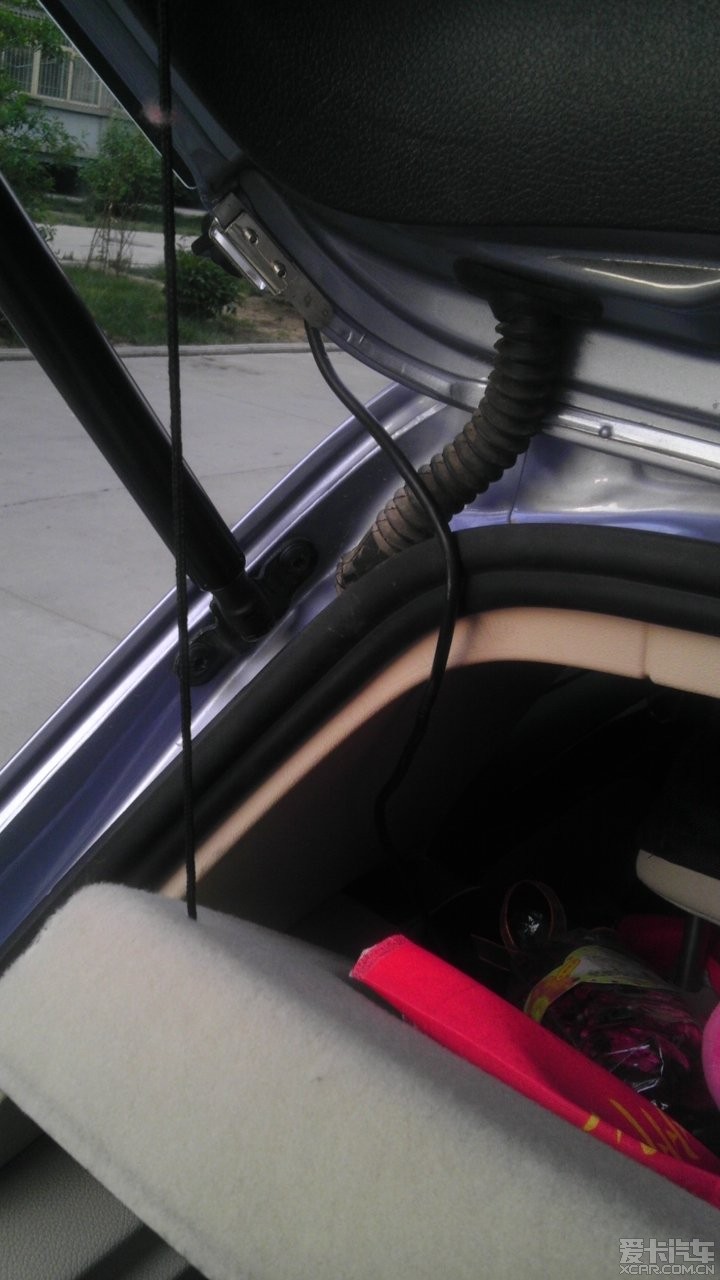

从后面走线，馈线从后座旁的装饰壳下走线。
整理走线，理顺一些，好看一些。
因为我暂时不想装车台，打算先玩玩手台再说，所以把手台放到扶手箱前边，所以走线从B柱旁走线，从座位轨道后绕到中央扶手箱里。

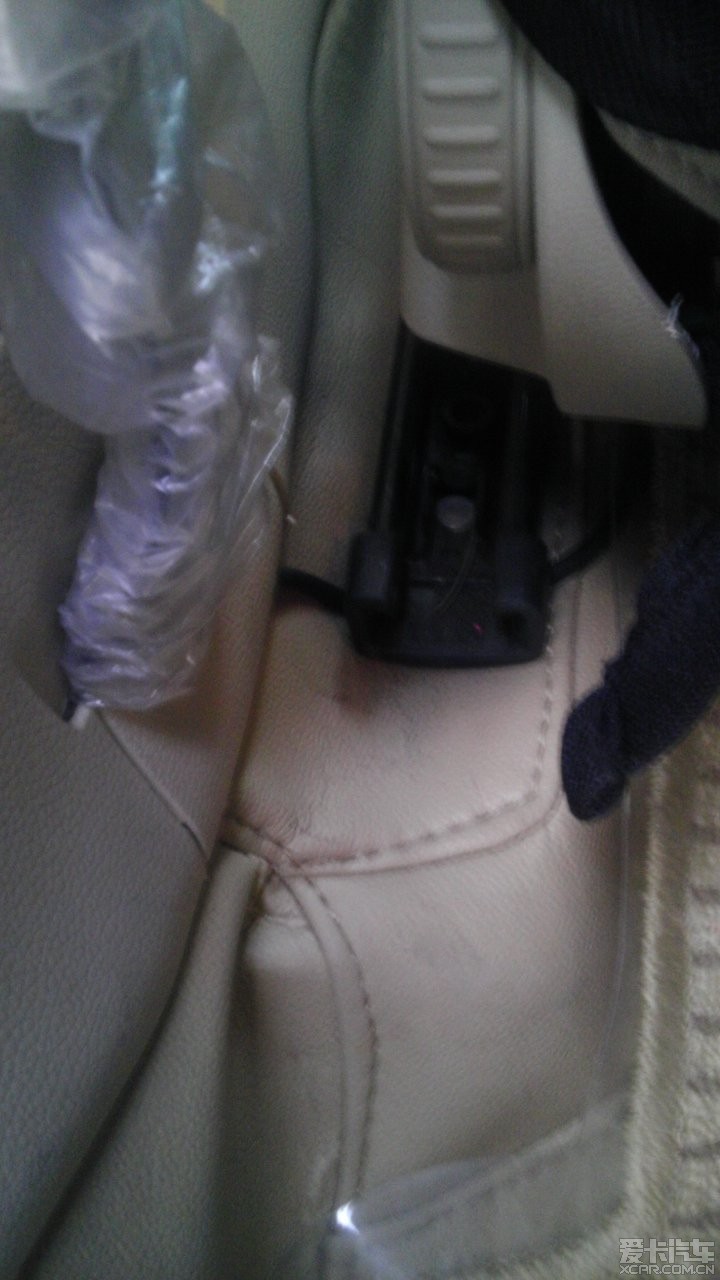

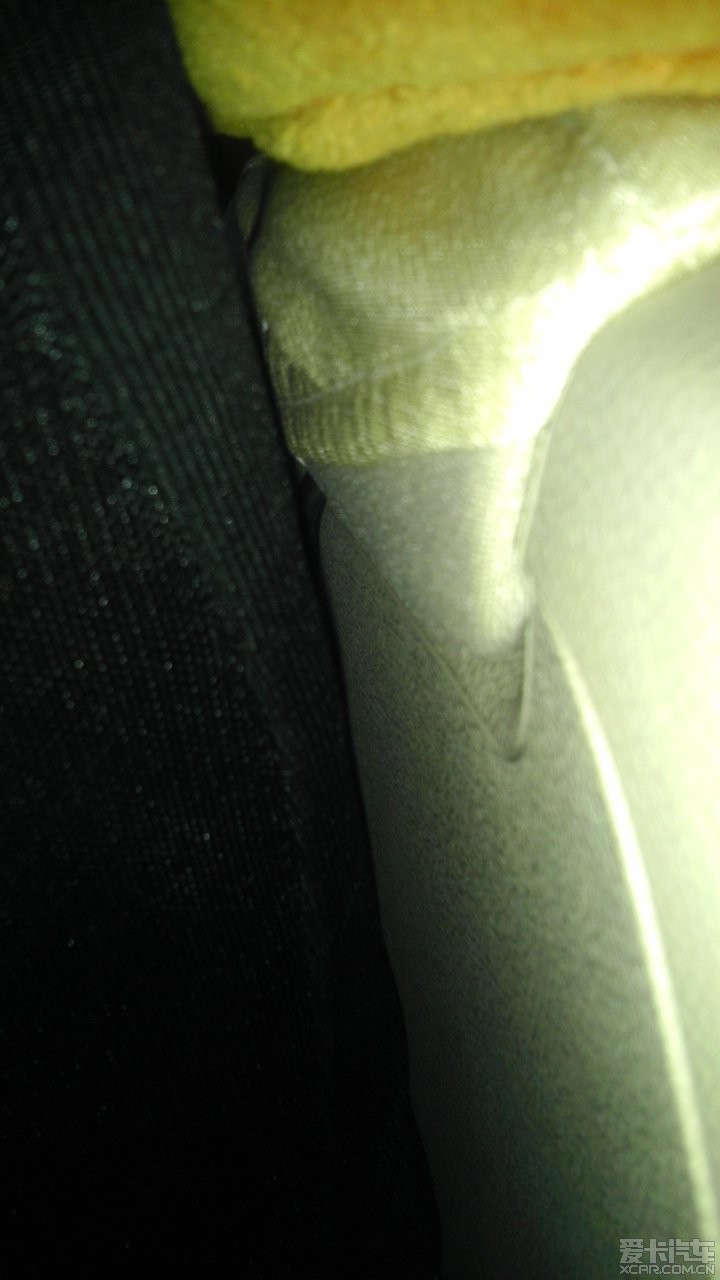

主驾驶座位与中央扶手箱间走线，仔细看哦。
接线到中央扶手箱里，这样线就不乱动了，单手操作照虚了，见谅。
多余的馈线环形绕在扶手箱中，请大家无视我的口香糖和香烟，本人不抽烟。出线到扶手箱前端和手台相连。

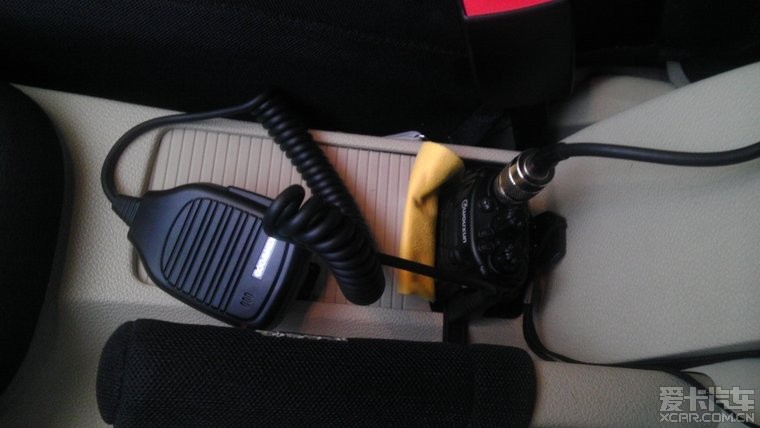

连接手台和手咪。

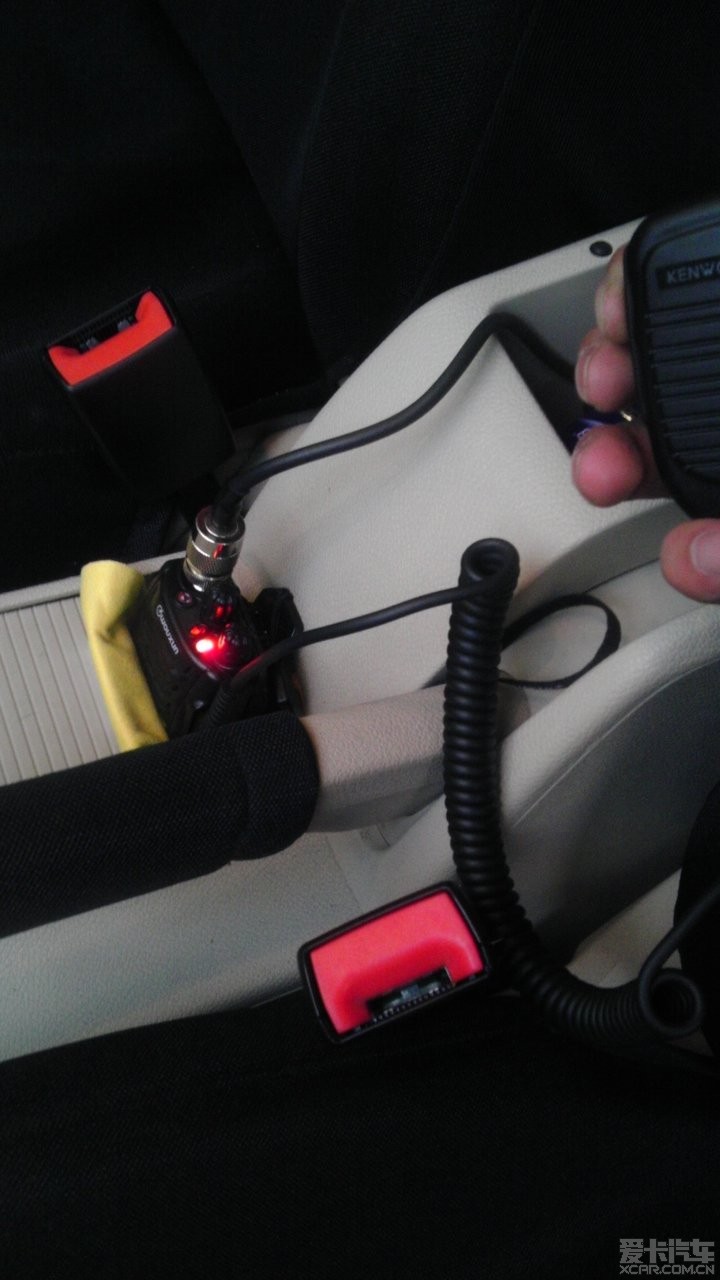

测试通话效果及频率、驻波等，信号59++。再次感谢BG9GSG！！希望以上作业对各位火腿香肠有所帮助，尤其两厢车普通夹边不能夹住时，迷你夹边也是不二的选择哦！！
