发表于 2010-08-07 22:27 IP属地：未知

1楼

查看 943.2W | 回复 1288

途观Tiguan▁▂▃车型培训手册+内部培训手册+维修手册+产品与操作介绍▃▂▁

爱卡币+28

共获得爱卡币

**** 本内容跟帖回复才可浏览 *****
[attach]***[/attach]
*****
上海大众Tiguan途观产品与操作介绍.pdf

二楼为内部培训手册截图

RCD510 电子说明书:
网页链接
115网盘 30天

维修手册,帮sparkwl转发的:
*****
上海大众途观(Tiguan)轿车_一般车身维修.pdf

*****
20100115_Tiguan_6档自动变速箱维修手册.pdf

*****
100118_途观_（Tiguan）发动机-完整版.pdf

*****
制动系统12.30.pdf

*****
外部车身维修12.30.pdf

*****
途观通讯系统维修手册.pdf

*****
途观四驱传动轴和后桥主传动维修手册.pdf

*****
途观电气系统，一般信息-.pdf

*****
暖风装置、空调器12.30.pdf

*****
内部车身维修12.30.pdf

*****
精确保养12.30.pdf

*****
底盘12.30.pdf

*****
采用制冷剂R134的空调器.pdf

*****
Tiguan_电气维修手册_.pdf

*****
100118_途观_（Tiguan）_6_档手动变速箱_OBB.pdf

*****
上海途观_(_Tiguan_)_轿车电路图横版_PDF.rar

上海大众途观转向系统的设定 66楼更新：
网页链接
ECU升级 75楼更新：
网页链接
Tiguan途观车载逆变电源插座安装说明 76楼更新
[ 本帖最后由 smile417 于 2010-8-8 23:22 编辑 ]

附件: 本附件跟帖回复才可下载或查看

韩妆现货批发诚邀代理微信：smile810417

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

smile417

4031
爱卡币
2691
帖子

加关注 发私信

白金长老

注册 2010-06-10 来自河南省|郑州市

发表于 2010-08-07 22:29 IP属地：未知

2楼

查看原图

查看原图
[ 本帖最后由 smile417 于 2010-8-7 22:46 编辑 ]

韩妆现货批发诚邀代理微信：smile810417

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

smile417 4031 爱卡币 2691 帖子加关注发私信白金长老注册 2010-06-10 来自河南省\|郑州市	发表于 2010-08-07 22:34 IP属地：未知 3楼原帖由 sparkwl 于 10-08-07 22:33 发表和上回那个操作手册一样吗不一样目录我已经截图给大家了
	韩妆现货批发诚邀代理微信：smile810417 [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

smile417 4031 爱卡币 2691 帖子加关注发私信白金长老注册 2010-06-10 来自河南省\|郑州市	发表于 2010-08-07 22:52 IP属地：未知 4楼原帖由 diape 于 10-08-07 22:51 发表 c难道有电子版不成？是的
	韩妆现货批发诚邀代理微信：smile810417 [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

smile417 4031 爱卡币 2691 帖子加关注发私信白金长老注册 2010-06-10 来自河南省\|郑州市	发表于 2010-08-08 00:47 IP属地：未知 5楼该帖子已经被其他卡友推荐过了！
	韩妆现货批发诚邀代理微信：smile810417 [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

smile417 4031 爱卡币 2691 帖子加关注发私信白金长老注册 2010-06-10 来自河南省\|郑州市	发表于 2010-08-08 01:01 IP属地：未知 6楼原帖由 xxxsee 于 10-08-08 00:55 发表有蓝牙设置么显然是有的附件: 本附件跟帖回复才可下载或查看
	韩妆现货批发诚邀代理微信：smile810417 [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

smile417 4031 爱卡币 2691 帖子加关注发私信白金长老注册 2010-06-10 来自河南省\|郑州市	发表于 2010-08-08 01:08 IP属地：未知 7楼原帖由 vrml98 于 10-08-08 01:05 发表和上回那个操作手册一样吗移花接木不错啊
	韩妆现货批发诚邀代理微信：smile810417 [每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

smile417 4031 爱卡币 2691 帖子加关注发私信白金长老注册 2010-06-10 来自河南省\|郑州市	发表于 2010-08-08 01:32 IP属地：未知 8楼原帖由 noest 于 10-08-08 01:18 发表顶加米不过这个有下载问题途观四驱传动轴和后桥主传动维修手册.pdf 那就用优蛋下载
	韩妆现货批发诚邀代理微信：smile810417 [每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

smile417

4031
爱卡币
2691
帖子

加关注 发私信

白金长老

注册 2010-06-10 来自河南省|郑州市

发表于 2010-08-08 18:59 IP属地：未知

9楼

上海大众途观转向系统的设定

1.电动机械转向机的转向角度传感器G85中间位置设定方法：方向盘左右打45度以上，回正。车辆30km/h左右的速度直行一小段距离，要求方向盘摆正，轮胎正直。地址44输入密码40168 基础设定通道60，激活。
2.电动机械转向机极限位置设定方法:左右打方向盘超过10度以上回正，放开方向盘1秒以上。车辆左侧打到底，听到3声“嘀”声以后，右侧打到底，听到3声“嘀”声以后回正。

韩妆现货批发诚邀代理微信：smile810417

[每日热点]:【旅行游记】巴马世界之乡长寿村...

回复本楼 | 评分 | 举报

smile417

4031
爱卡币
2691
帖子

加关注 发私信

白金长老

注册 2010-06-10 来自河南省|郑州市

发表于 2010-08-08 23:09 IP属地：未知

10楼

Tiguan车现在销售的好火啊！用“一车难求”来形容真是不过分！还好有幸得到这款车！刚开上这款车的时候总体感觉不错，但是有点缺憾就是动力性不是很强，所以打算给爱车进行一下ECU升级！
在网上花了好几天查ECU升级的厂家，后来感觉大连有家“艾森”的不错，就按照网上的联系方式跟他们联系了一下！通过那边工程师的介绍了解到这款车如果要进行ECU升级需要运用目前高难度防调校升级技术，而且工程师介绍说这款车的提升空间很大，升级后的效果让我很是期待！同他们谈好后他们觉得亲自到我们这里给我的车进行升级！服务态度那是相当的好啊！
进口TIGUAN采用大众公司EA888发动机，电脑采用博世最新一代MED17.5硬件集成防调校电脑，这个和国产奥迪A4L(参数|询价)/Q5上用的一样，但国产A4L、Q5采用大众大连发动机工厂生产的EA888发动机，本质上没什么区别，其电脑型号也一样。老款A4、A6-2.0T则采用EA113系列发动机，其电脑型号为博世MED9.1电脑，但国产新奥迪A6L(参数|询价)却采用EA888发动机，但电脑型号也为博世MED9.1。

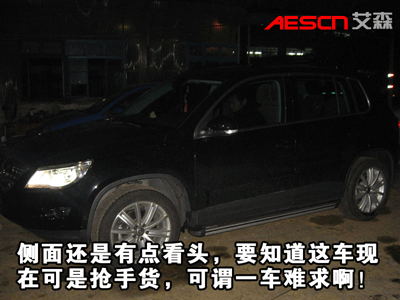

先来欣赏一下这款车：

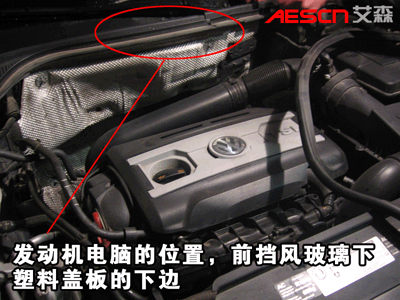

发动机电脑位置：

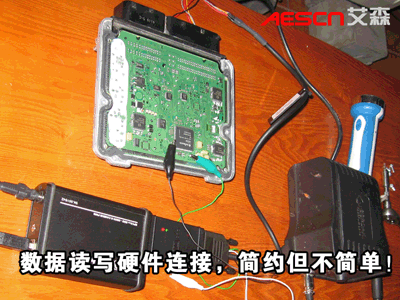

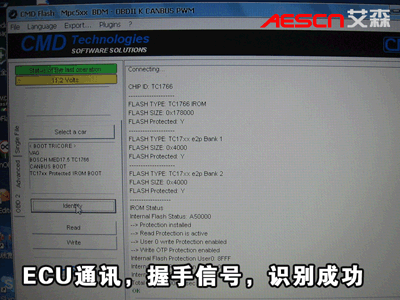

欣赏完车了咱们来看一下升级过程！
Tiguan这款车的发动机与奥迪Q5的极为相似，最大的区别就是ECU程序有所不同：

Tiguan升级前与Q5的参数对比：
Tiguan2.0T：125KW ；280NM 价格：28.18万
奥迪Q5： 155KW ； 350NM 价格：37.98万
相差37KW，相差10万左右！

Tiguan升级后与Q5的参数对比：
Tiguan2.0T：177KW；350NM
奥迪Q5：155KW；350NM
升级后Tiguan的动力性能完全可以超越奥迪Q5！
升级费用不到万元，就可以享受十万元才参达到的动力效果。

工程师介绍说这台进口TIGUAN完全可以升级到177KW、350NM的水平，但结合国内油品以及实际情况,出于安全性考虑没有调校那么多，只调校到158KW、335NM扭矩，即便是这样，改过后的车辆已经和之前有了非常大的变化。最直接的体验就是换挡更顺畅了，正常驾驶模式下2000~2200RPM左右升挡（升级前有时换挡近3000RPM，正常驾驶，非暴力模式），油门比以前更轻快了。
