申精---自己动手装脚窝灯

这几天休息在家闲的没事做，网上弄了套脚窝灯，再网上看了些教程，准备自己动手来装脚窝灯享受下DIY的乐趣
脚窝灯套装

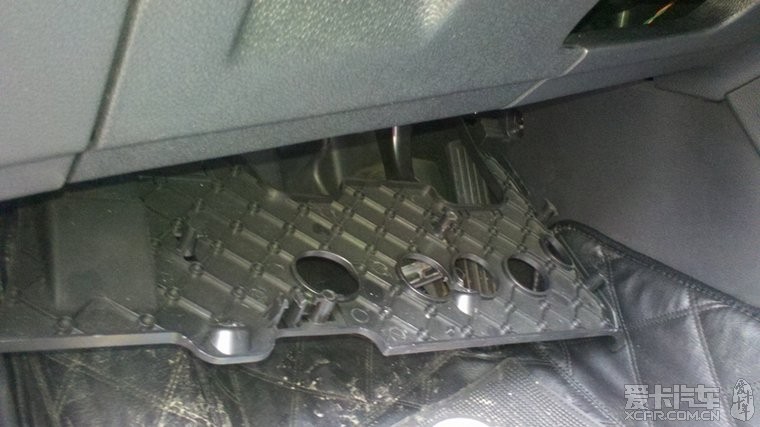

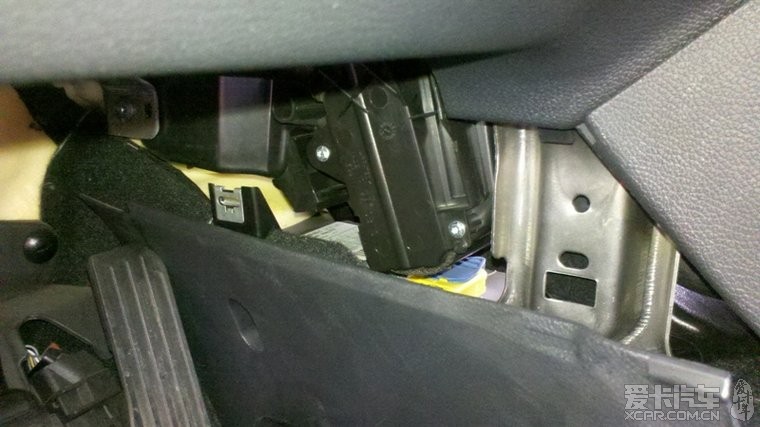

开拆，驾驶员侧下挡板

仪表板侧盖板

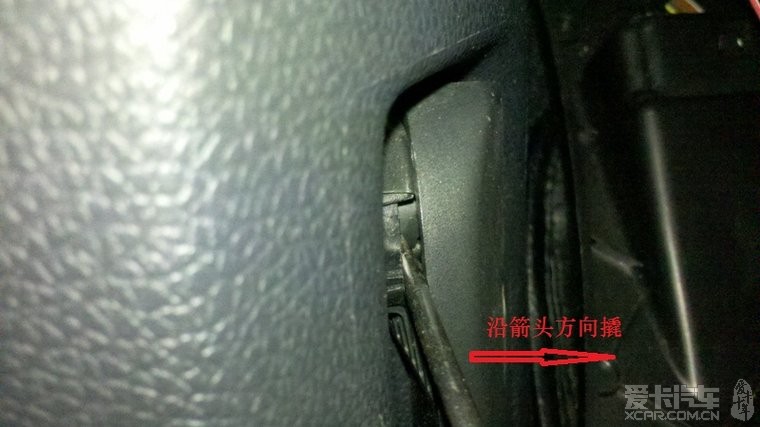

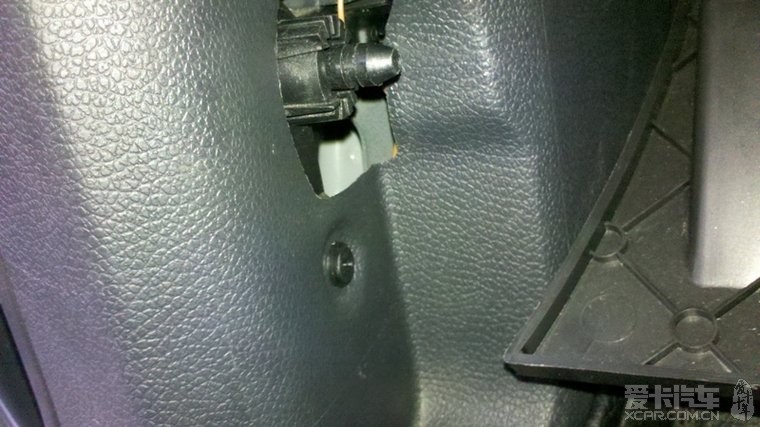

机盖拉手盖板，先要把拉手拆下，其实很简单，看图

拉手拆下的样子，再把下面的塑料螺丝拧下，往外拉就可以了。

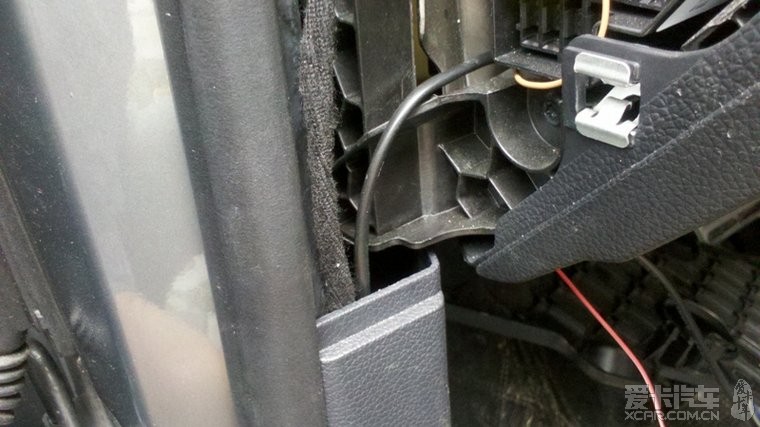

线沿着门槛饰板走从座椅下气囊和安全带报警线接口处出来

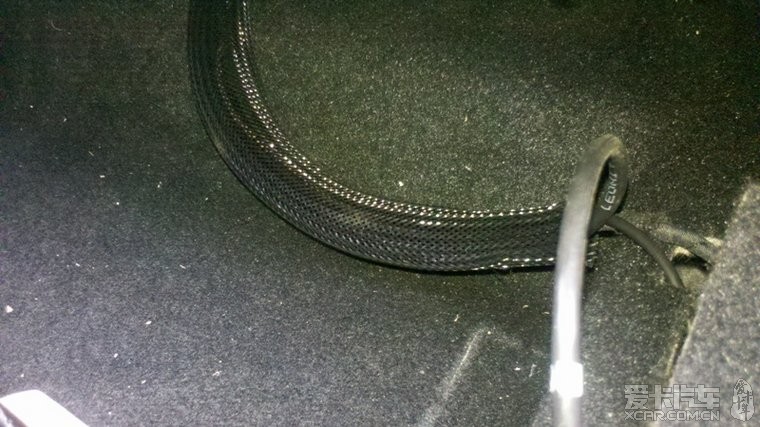

穿过线束保护套

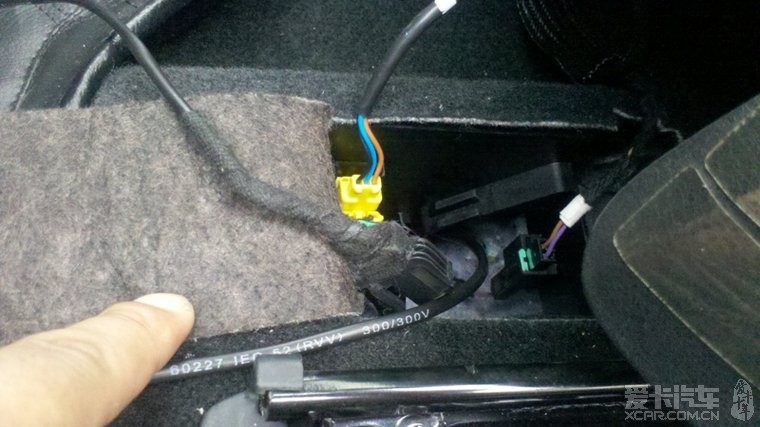

穿到座椅下

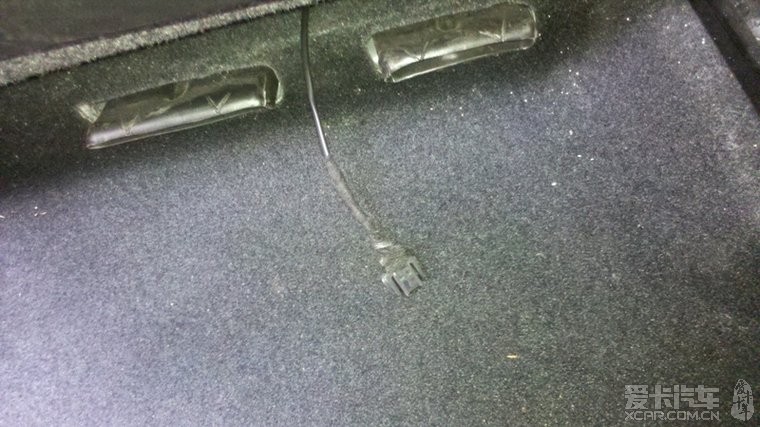

从座椅下的预留口穿出

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

liweianting

2W+
爱卡币
3484
帖子

加关注 发私信

本站元老

注册 2005-02-13 来自上海市|上海市

发表于 2012-09-06 13:56 IP属地：未知

2楼

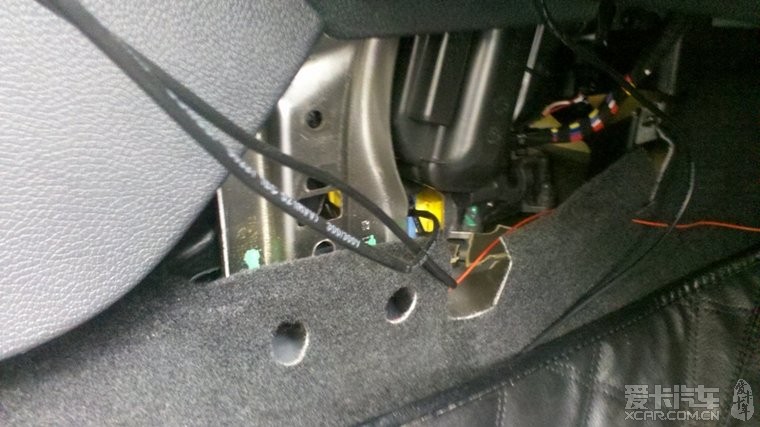

前面的走线是这样的，把中央通道的护板拆掉，里面空间很大直接可以穿线过去

右边的，线已穿过来了

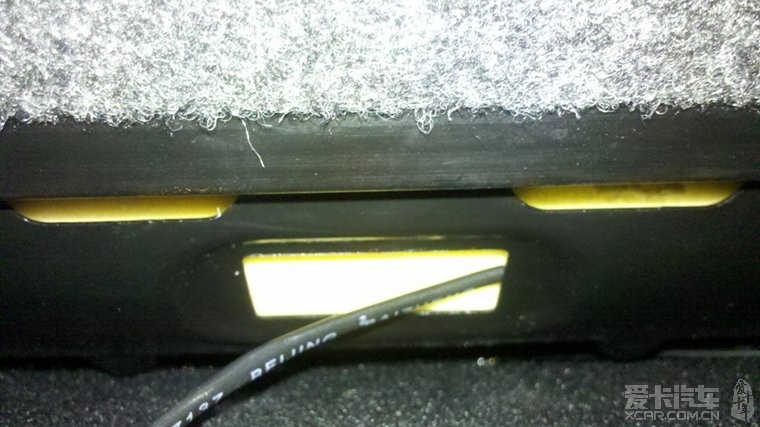

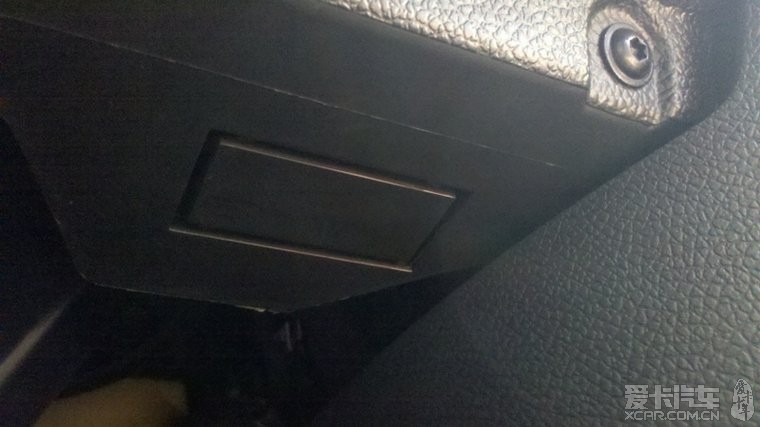

把杂物箱下的预留口打开，

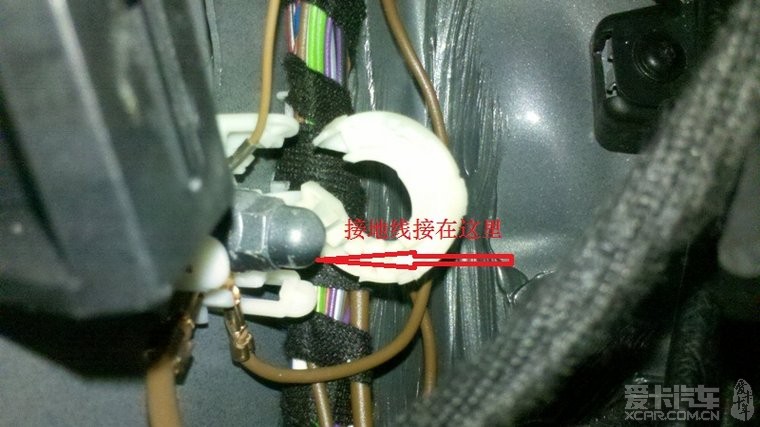

最后就是接线了。接地线就是机盖拉手盖板拆开后里面有接地线的桩头，把螺丝拧下后接上去就可以了

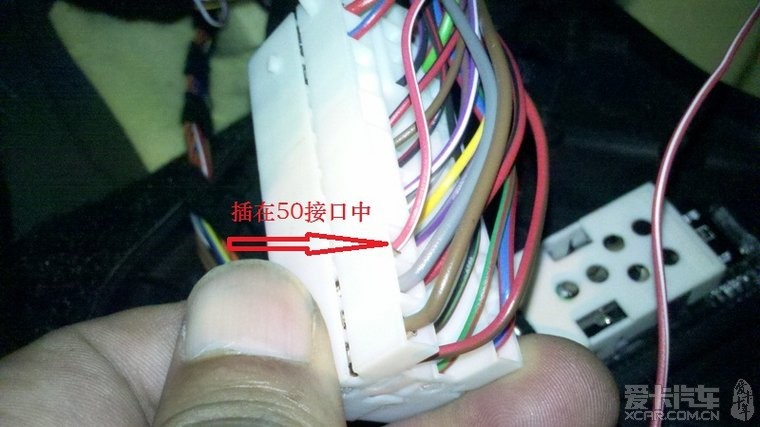

还有根线就是接模块的。在驾驶员侧下挡板拆开后里面当中白的那个接头，拆下后插在50#接口中

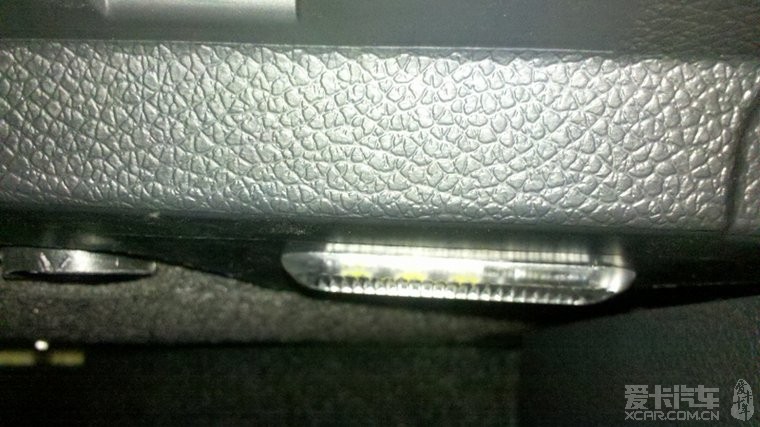

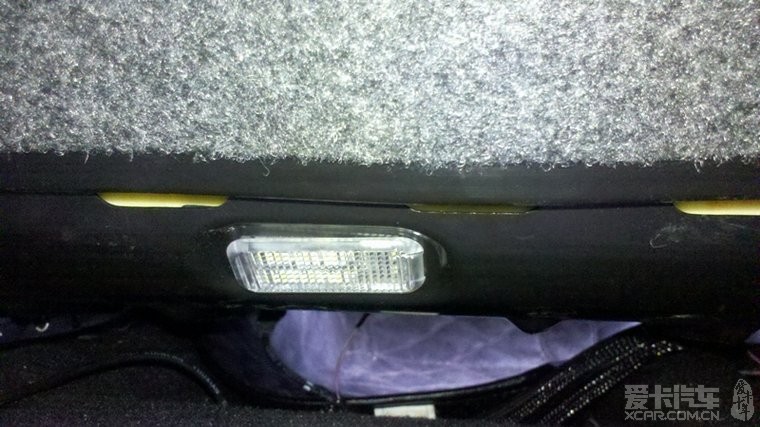

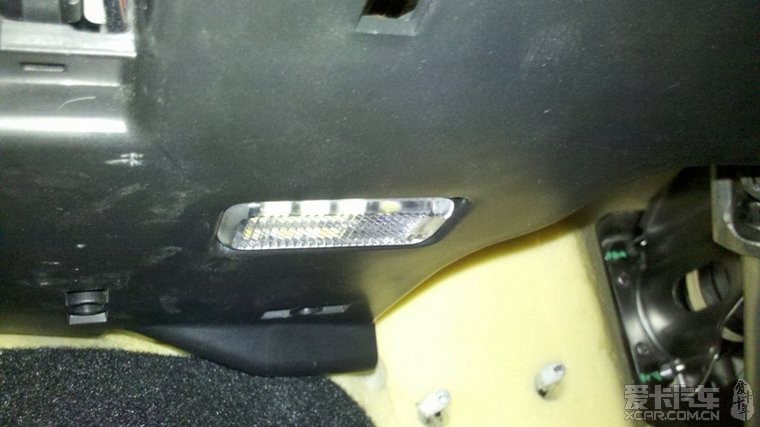

好了看看全部装好后的效果，座椅下的灯壳有点干涉，匹配的不怎么好。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

liweianting

2W+
爱卡币
3484
帖子

加关注 发私信

本站元老

注册 2005-02-13 来自上海市|上海市

发表于 2012-09-06 14:07 IP属地：未知

3楼

下面是5053把功能调出来。
网上看了很多教程都没详细说清楚，和朋友两人研究了好久才弄出来的。

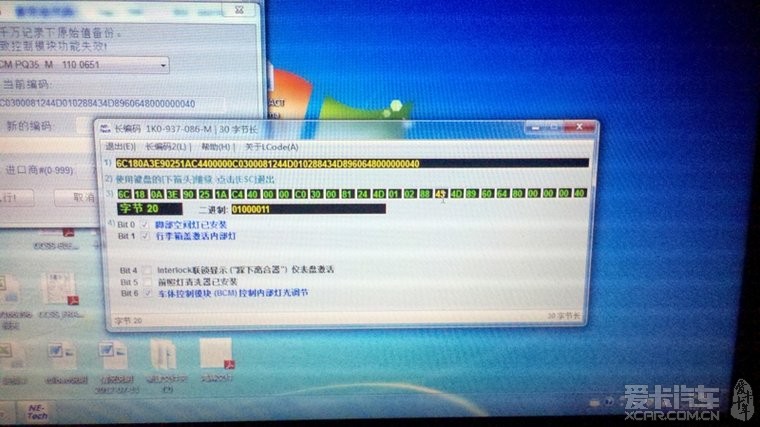

直接进入长编码，先要把“脚步空间灯已安装”这个选项打开

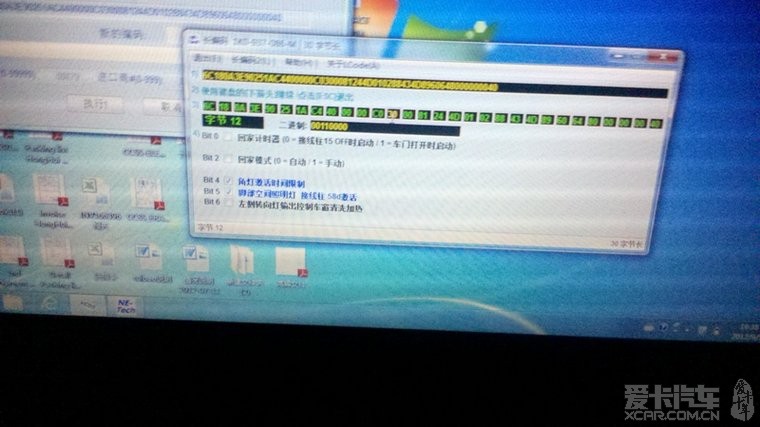

再接着激活“脚步空间照明灯”

保存，退出。完美实现脚窝灯功能，在白天开门灯亮关门灯暗。晚上开门灯高亮，关门灯微亮。

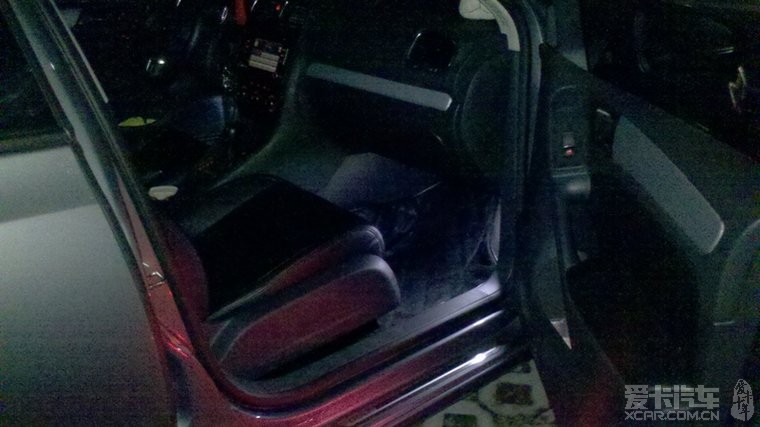

看看效果，晚上手机拍的不清楚

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

liweianting 2W+ 爱卡币 3484 帖子加关注发私信本站元老注册 2005-02-13 来自上海市\|上海市	发表于 2012-09-06 14:28 IP属地：未知 4楼 : 技术贴都没人看？
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

liweianting 2W+ 爱卡币 3484 帖子加关注发私信本站元老注册 2005-02-13 来自上海市\|上海市	发表于 2012-09-06 20:06 IP属地：未知 5楼原帖由 gxwang1 于 2012-9-6 18:58 发表牛人啊只有羡慕的份我准备入手RCD510，，苦于没地方安装。。。装RCD510简单得很，自己装啊！
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

liweianting 2W+ 爱卡币 3484 帖子加关注发私信本站元老注册 2005-02-13 来自上海市\|上海市	发表于 2014-04-30 13:00 IP属地：未知 6楼原帖由 glk260orqx50 于 2014-4-30 12:39 发表前面找到两个预留口了，后面的预留口在哪里啊，楼主明示，谢谢在前面座椅的下面，你自己好好找找看，具体说不清楚。
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

liweianting 2W+ 爱卡币 3484 帖子加关注发私信本站元老注册 2005-02-13 来自上海市\|上海市	来自爱卡Android版发表于 2018-11-19 17:25 IP属地：未知 7楼引用 xuser14391323 于 2018-11-13 23:18:31 发表的回复兄弟，脚窝灯改编码是不是42位＋1，如果不加直接勾选不行吗？另外弟42位原来是62吗？改成63，我是高6 脚窝灯直接09里勾选就可以了
