<font size="5">思路：由于09款cd已经简配成了航盛的机头 声音不如6+1cd音质好 还有就是 声音不能随速自动调节 所以决定更换机头 改造的重点是要从网关J533的10、20脚用双绞线分别接到机头的10、9脚(不要接反 判断标准--接反后照明灯常亮 不熄灭) 再有就是航盛的机头接口和6+1的机头接口不一样需要制作一个转换插头 淘宝上有成品 也可自己制作 我就是自己制作的 <br />再说说加装diy蓝牙免提 早就想装个蓝牙 这样就可以一边开车一边打电话 上网时看见有diy蓝牙免提的 感觉不错决定就找着网上介绍的方法 diy 首先在网上淘了一个车载蓝牙 按照网上车友的方法 将蓝牙和机头连接上 在找个合适的地方 安装上车载蓝牙的按键 和 麦克风 就ok了 具体方法介绍如下：
求助??潜水很久了 没发过什么帖子 请问怎么才能把多张照片贴到同一篇帖子里 谢谢
[ 本帖最后由 liubing9701 于 2010-7-3 15:37 编辑 ]

关于蓝牙模块的控制原理及接线方式不是我原创的网上有很多作业在此特别感谢 电子面条 正是由于他的帖子 给了我启发和技术支持 他的作业很详细 网页链接6" target="_blank">//网页链接
淘宝上买的蓝牙模块 质量不错
红圈内加装的光耦 这个蓝牙模块的关键点，R26的输出来控制光耦导通截止，然后再拿来控制机头的MUT做静音信号，817光耦直接处理到PCB上。R26输入的电阻选择并不敏感，我选的330欧 接上MIC外挂麦克风，模块用钥匙取电点S取电。

光耦控制接线图原理图

使用成功 下图所示 接下来就是蓝牙模块和按钮的安装位置问题

[ 本帖最后由 liubing9701 于 2010-7-3 22:56 编辑 ]

下面就是安装问题

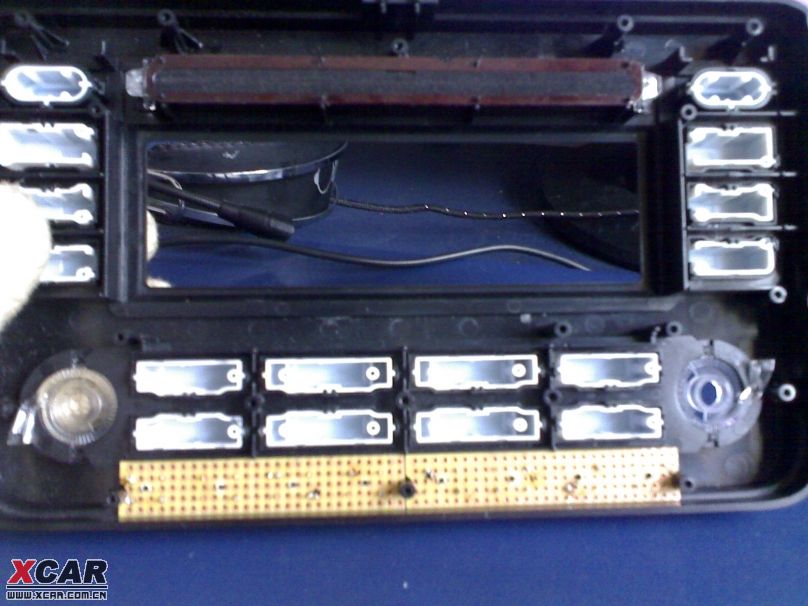

面板加装按钮的电路板（洞洞板）按钮采用的微动开关按钮

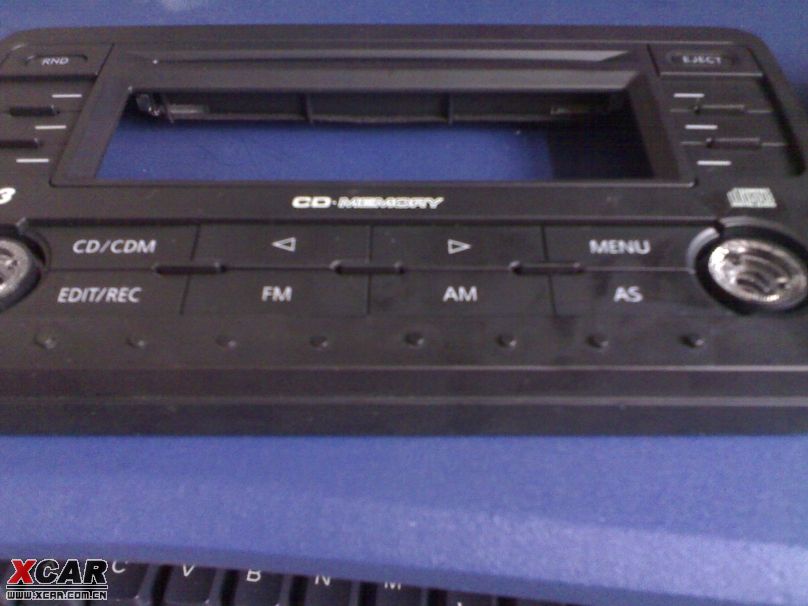

正面

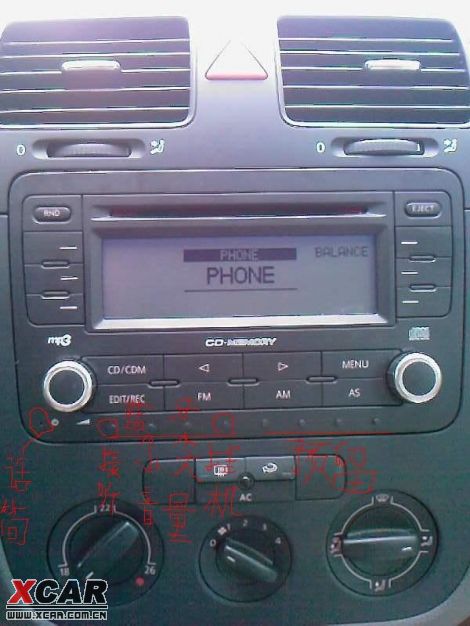

按钮已经安装在面板上了 共八个按钮 四个是蓝牙模块用的分别是接听 音量（小 大） 挂机 另外四个是预留的 准备以后加装SD卡播放器的按钮

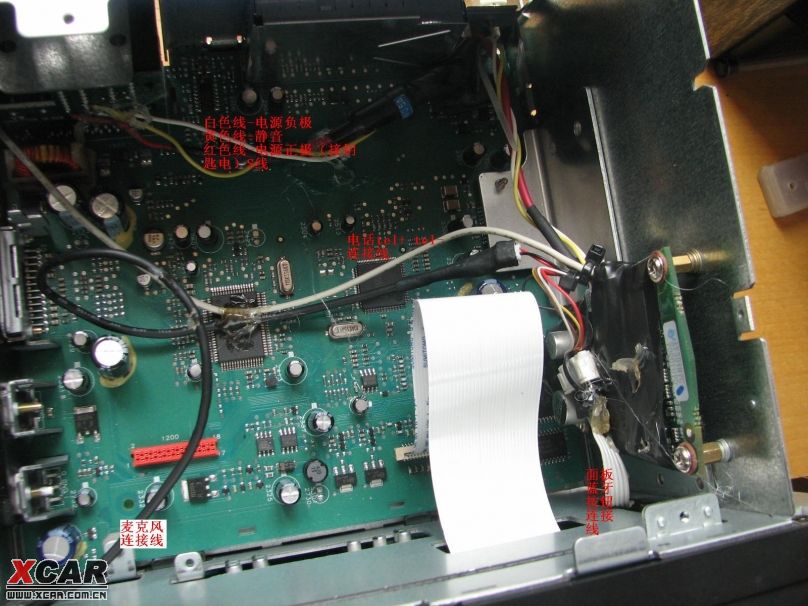

这是蓝牙加装在机头内的效果

再来一张

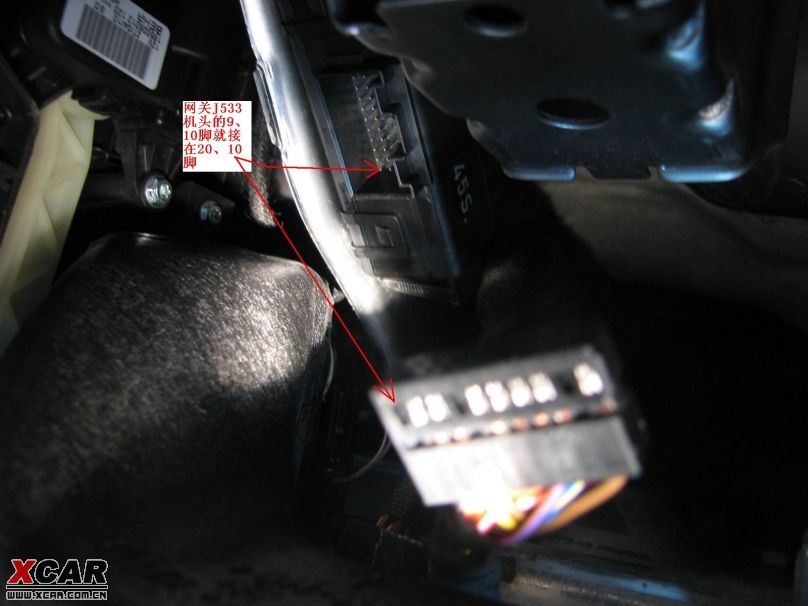

网关J533（位置在油门踏板的上方 红色的插头）

机头的安装我就不再复述了网上有很多作业 在此我特别感谢 腾友 冰峰的作业 链接:*****
没有冰峰的这份作业 也完成我的改造 还有安装完 用5053检测线 修改一下19网关的编码 我的车编码如下：19--网关原始编码： E9807F0E000002001002    19--修改后的编码：E9807F0E000202001002
最后在来张装车的图片

开灯的效果

[ 本帖最后由 liubing9701 于 2010-7-4 00:40 编辑 ]

<br />
本人纯手工制作
