自己动手，给捷达伙伴安装倒车雷达

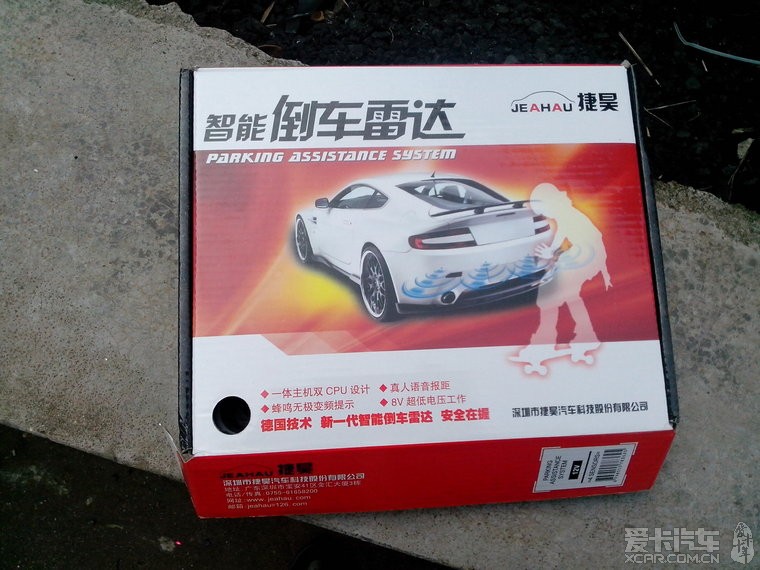

1、网购倒车雷达：包邮费一起64元，便宜，销量高。如上图

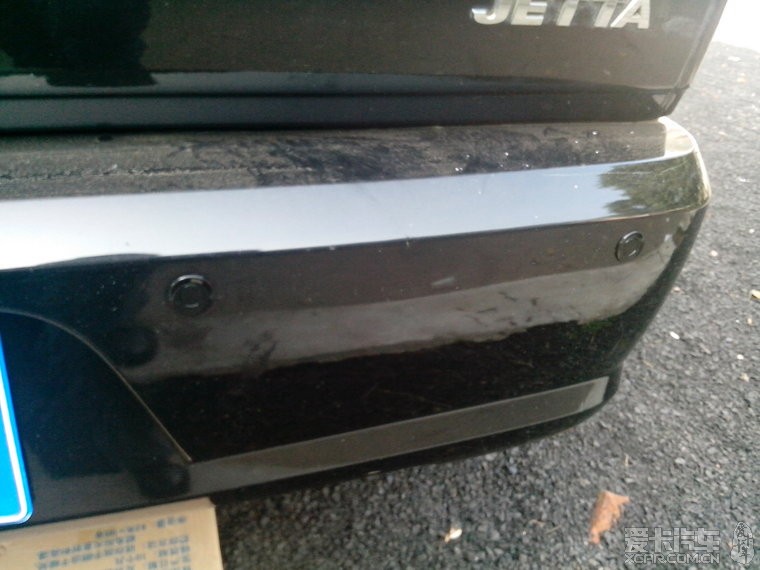

2、打孔并安装探头：用倒车雷达送的开孔器，用电钻开孔。（10款的塑料与防撞钢板有足够的距离，不用拆保险杠，也不用打穿钢板，只要钻透塑料就可以了。）然后安装探头，（打些胶，固定牢固，又可以延长使用寿命。）如上图。

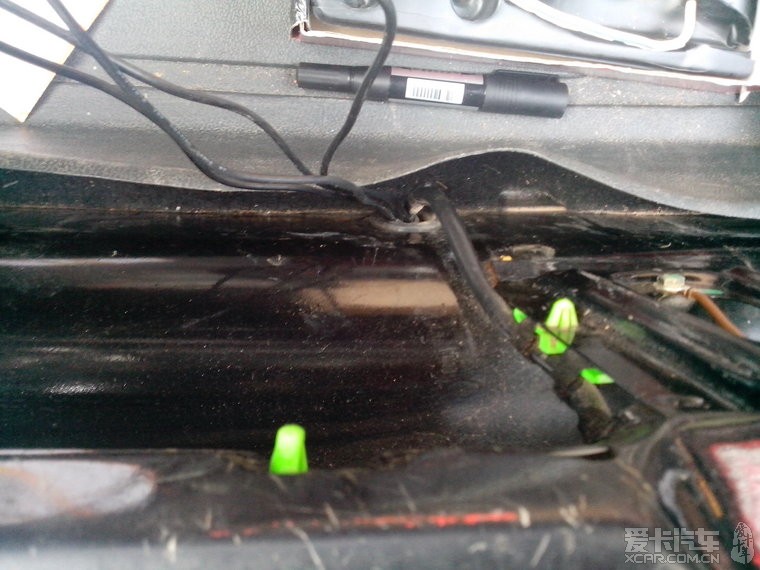

这个图是从后备箱穿线孔中将探头线整理穿进后备箱。

这个图上的是雷达主机，接的线是电源线，其它线还接上。

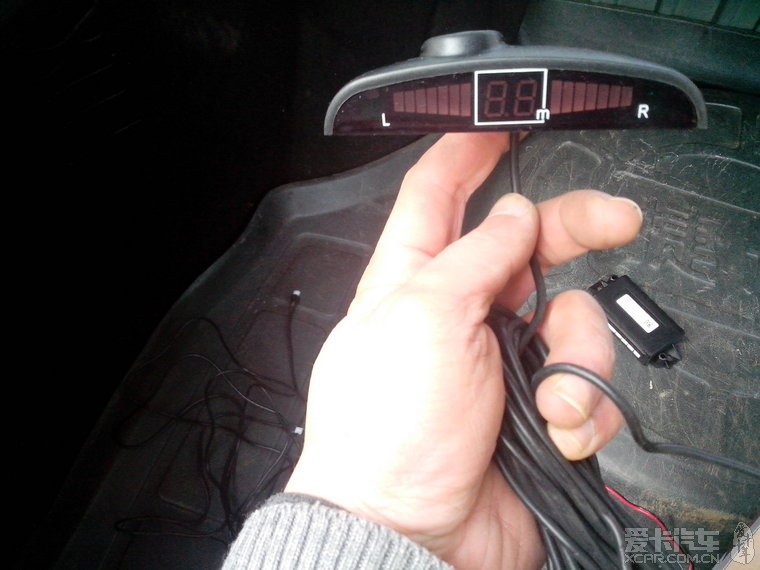

这个图上的是显示屏（内置喇叭）。

3、安装距离显示器：将显示器安装在驾驶室左前仪表台（用双面胶贴上就行），将线从缝隙走到保险盒，

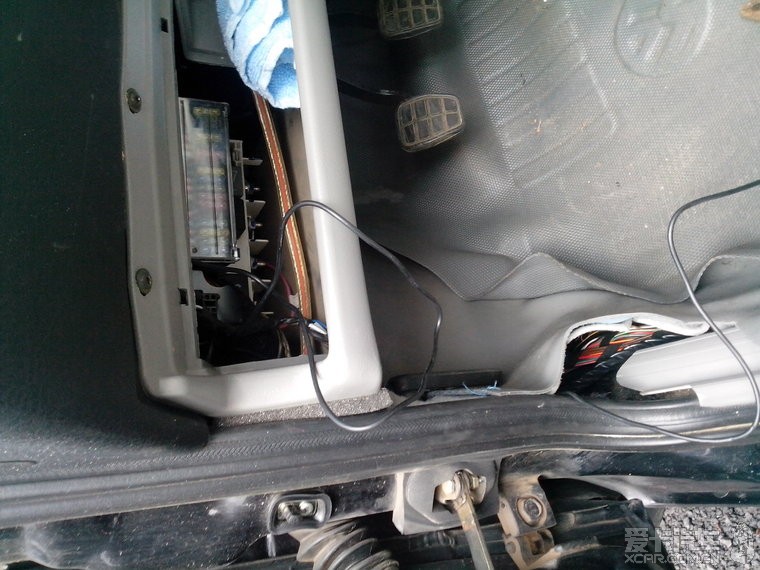

再将线从保险盒走到后备箱（从门边地胶下走线，耐心点，花点时间就行，没什么技术含量的）这个图是走线走到左前门边。

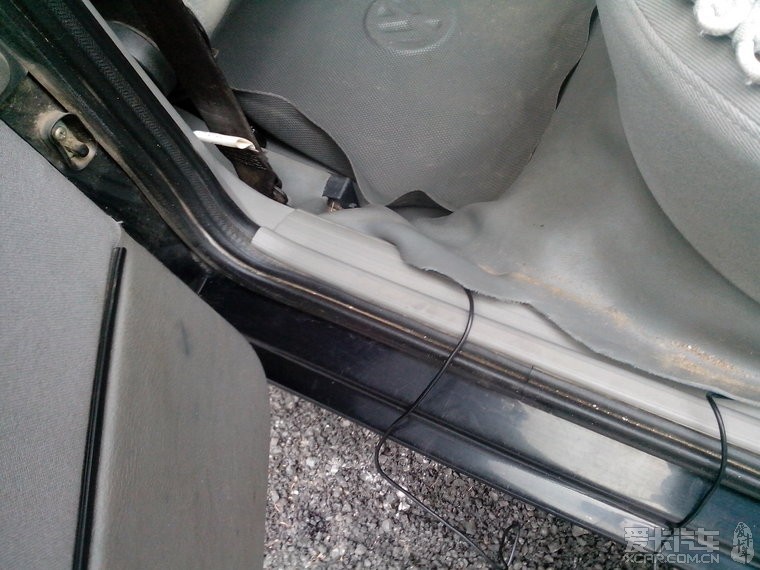

走显示器的线（到左后门了）

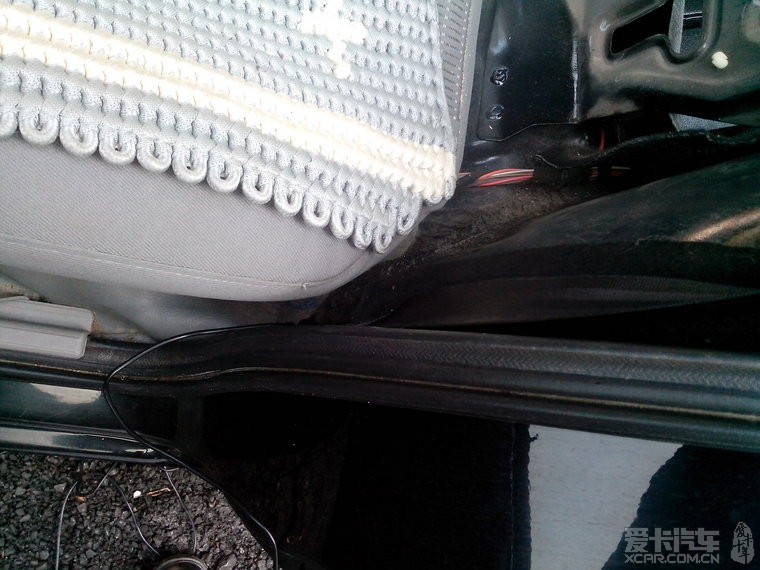

继续走显示器的线，这个图是到了左后门，从这进后备箱。

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

lzgbrzx

501
爱卡币
181
帖子

加关注 发私信

青铜长老

注册 2009-08-08 来自湖南省|长沙市

发表于 2012-12-24 14:05 IP属地：未知

2楼

线走进后备箱了。

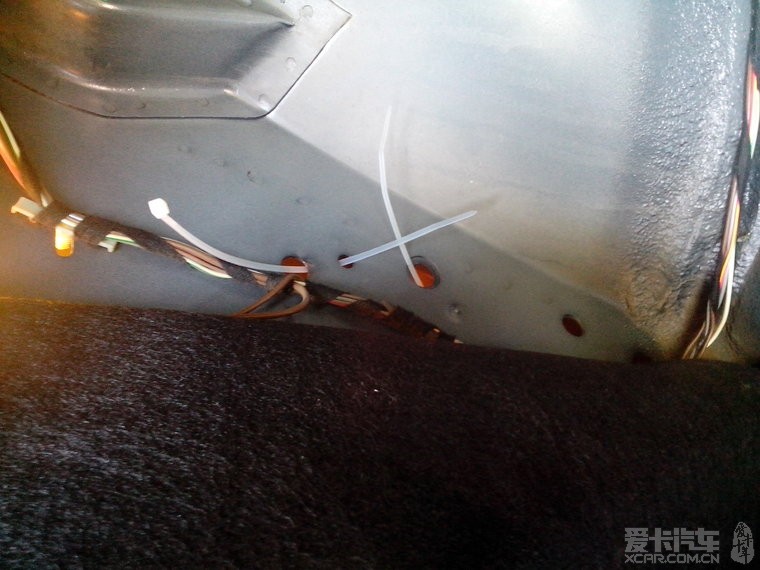

4、固定雷达主机：用两个塑料勒死狗就固定了，没用雷达自带的双面胶。

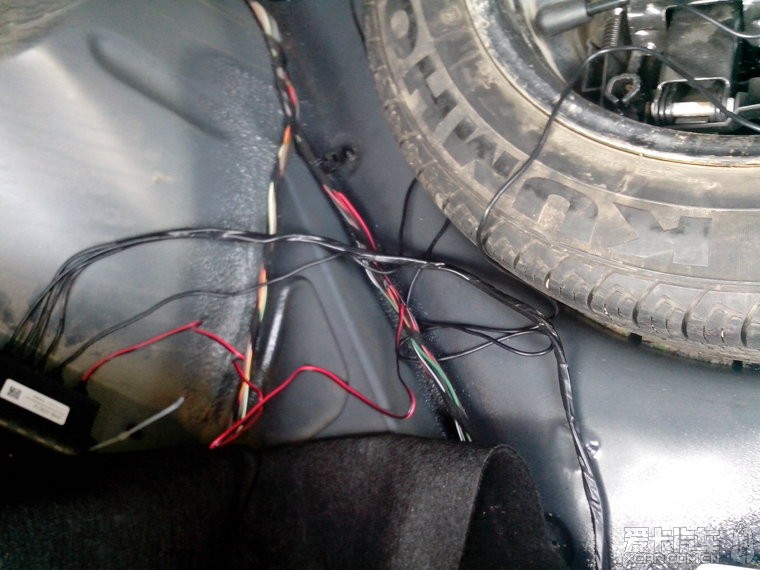

5、接电源线：从后备箱主线束中（地板上）找到一根纯黑色（+）和一根纯棕色（－）线（不用怀疑，黑色是倒车灯+极线，亲自用表量的，相信物理老师的专业水平吧），将雷达主机的电源线接好，并做好绝缘。

6、试机，成功，整理线束，所有拆开的东西复位，完工。

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

lzgbrzx

501
爱卡币
181
帖子

加关注 发私信

青铜长老

注册 2009-08-08 来自湖南省|长沙市

发表于 2012-12-24 14:10 IP属地：未知

3楼

爱卡币+20

共获得爱卡币

本来车用了3年了，自己用车时倒车没问题，近几个月，老婆开车开得多了，看她倒车的样子，哈哈，真吓人，好吧，装个倒车雷达吧。
考虑过可视雷达，价值不是很高，那就装个最简单的超声波的雷达就行。于是就有了这个帖子。
安装全程耗时约3小时，主要是手艺不太熟练，另外自己干活总想做得好些，绝缘胶带用得多，捆扎到位，花的时间也多些。
供自己动手的同学参考。

[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决...

回复本楼 | 评分 | 举报

lzgbrzx 501 爱卡币 181 帖子加关注发私信青铜长老注册 2009-08-08 来自湖南省\|长沙市	发表于 2012-12-24 15:38 IP属地：未知 4楼原帖由 romding 于 12-12-24 15:07 发表其实，影像可能更好一点其实最好就是影像加声音提示，但咱是捷达不是，便宜、够用、耐用就行。昨天我一同事的英朗倒车时影像失灵了，结果撞花坛上了。当然也有技术的原因。嘿嘿
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

lzgbrzx 501 爱卡币 181 帖子加关注发私信青铜长老注册 2009-08-08 来自湖南省\|长沙市	发表于 2012-12-24 15:38 IP属地：未知 5楼原帖由小西舅舅于 12-12-24 14:55 发表您成功向版主推荐了帖子《自己动手，给捷达伙伴安装倒车雷达》，如果版主把这个帖子加入精华，您将获得一定的爱卡币奖励。感谢！
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

lzgbrzx

501
爱卡币
181
帖子

加关注 发私信

青铜长老

注册 2009-08-08 来自湖南省|长沙市

发表于 2013-01-11 09:55 IP属地：未知

6楼

用着还行，其实在单位开车用处不大，因为单位地方大，停车条件宽松，住处条件也还可以，自己可能就是在城市里的繁华地段用车时有用，安装这个东西的主要目的是给老婆开车用，因为我老婆倒车时看两边反光镜的速度不行，基本是2秒转换一边，（一般要2秒内左右后视镜要看3次才能保证安全），并且后方距离的判断是个大问题。
至于使用时的图片，一般都知道是个什么样子，所以就没上图了。
写这个帖子，主要目的是：一、分享自己动手操作的一种喜悦；二、给想要自己安装的同学一个参考。

[每日热点]:【旅行游记】打卡妈屿岛...

回复本楼 | 评分 | 举报

lzgbrzx 501 爱卡币 181 帖子加关注发私信青铜长老注册 2009-08-08 来自湖南省\|长沙市	发表于 2013-01-11 09:57 IP属地：未知 7楼原帖由 simons9983西蒙于 12-12-24 21:42 发表给lz~~+米乐~~ 很久不见西蒙老大了，近来在忙什么？另：感谢加米
