18款1.6L速腾升级原厂电子手刹改装全过程
18款速腾
提车以来，一直想改的就是电子手刹。
在此期间，自己加装了原厂白色脚窝灯
简版自动空调
大字库仪表
升级MIB 682E
途昂原厂的拨片方向盘 有方向盘加热功能，目前还没实现加热。
原车有后4雷达，升级了前雷达
实现8雷达 ops 同屏 轨迹大尾巴和低速遇障碍自启
RLIN轮毂
光时代北美红线大灯加红线蜂窝中网
----------------------配件篇- - - - - - - - - - - - -

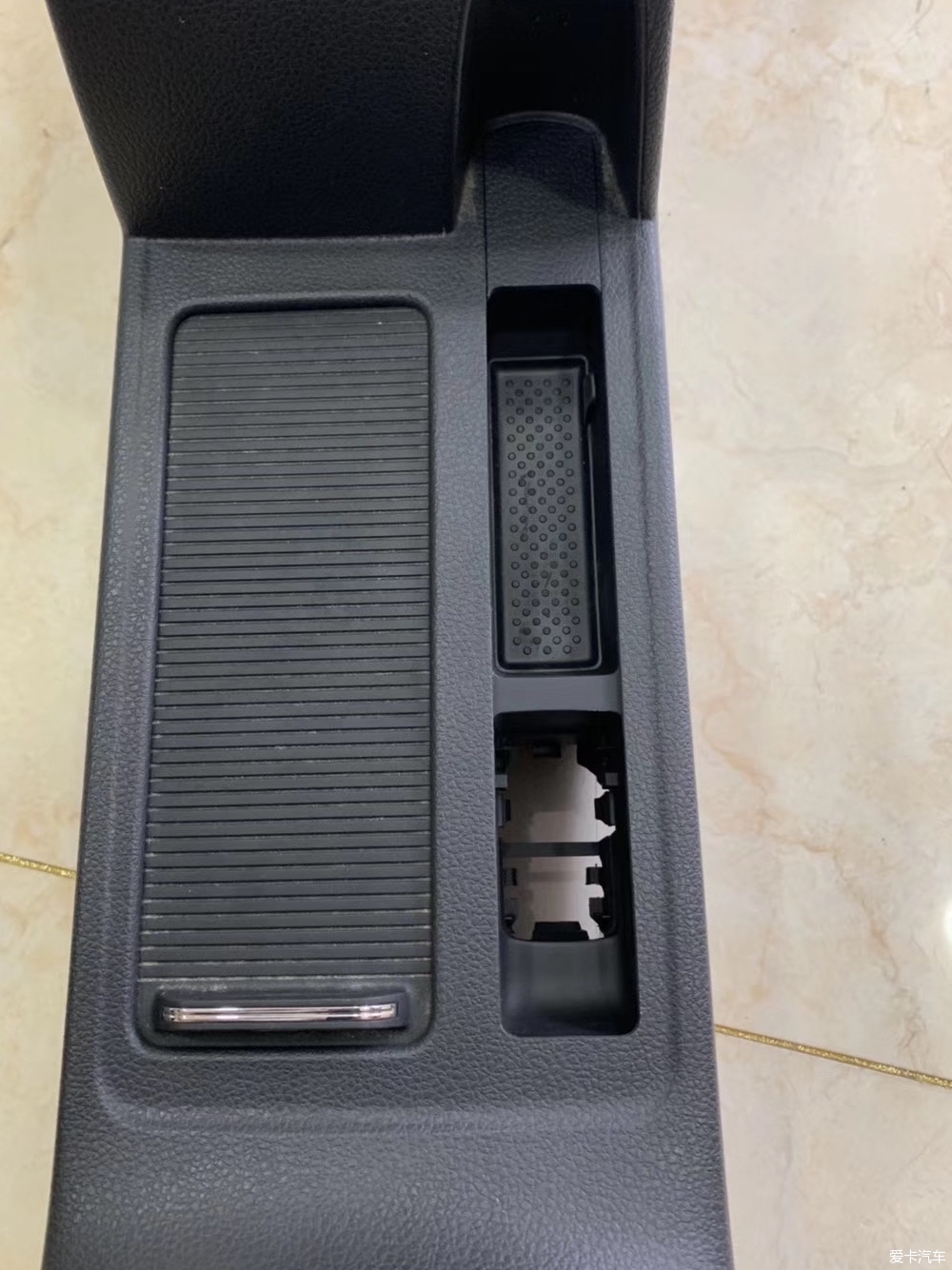

全套配件。开关没拿出来
顺便搞了几个开关 备用 全部改成红色背景灯。速腾用更协调咯。

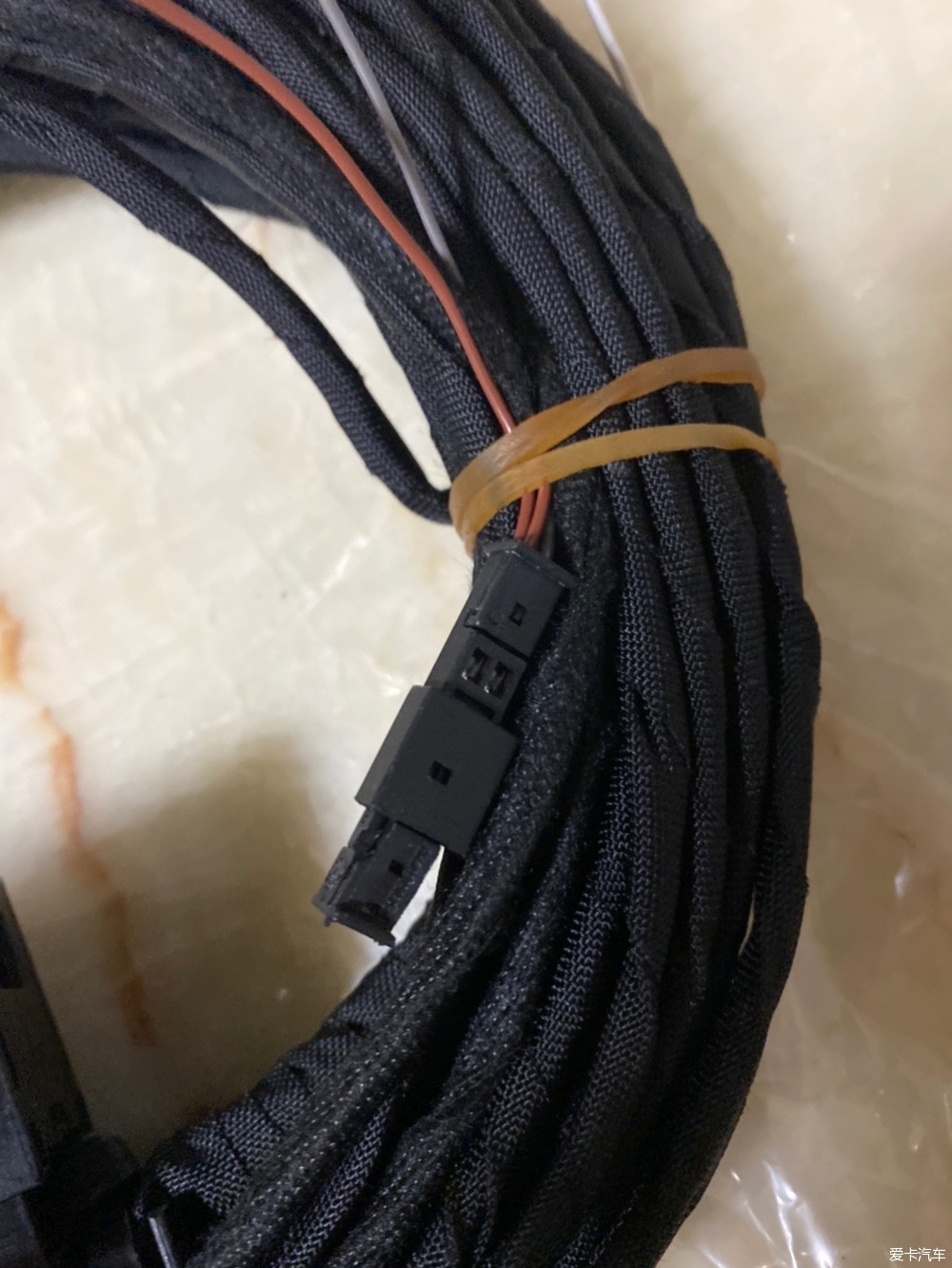

模块插头
开关插头
分泵线束，全部压好端子 带防水堵头

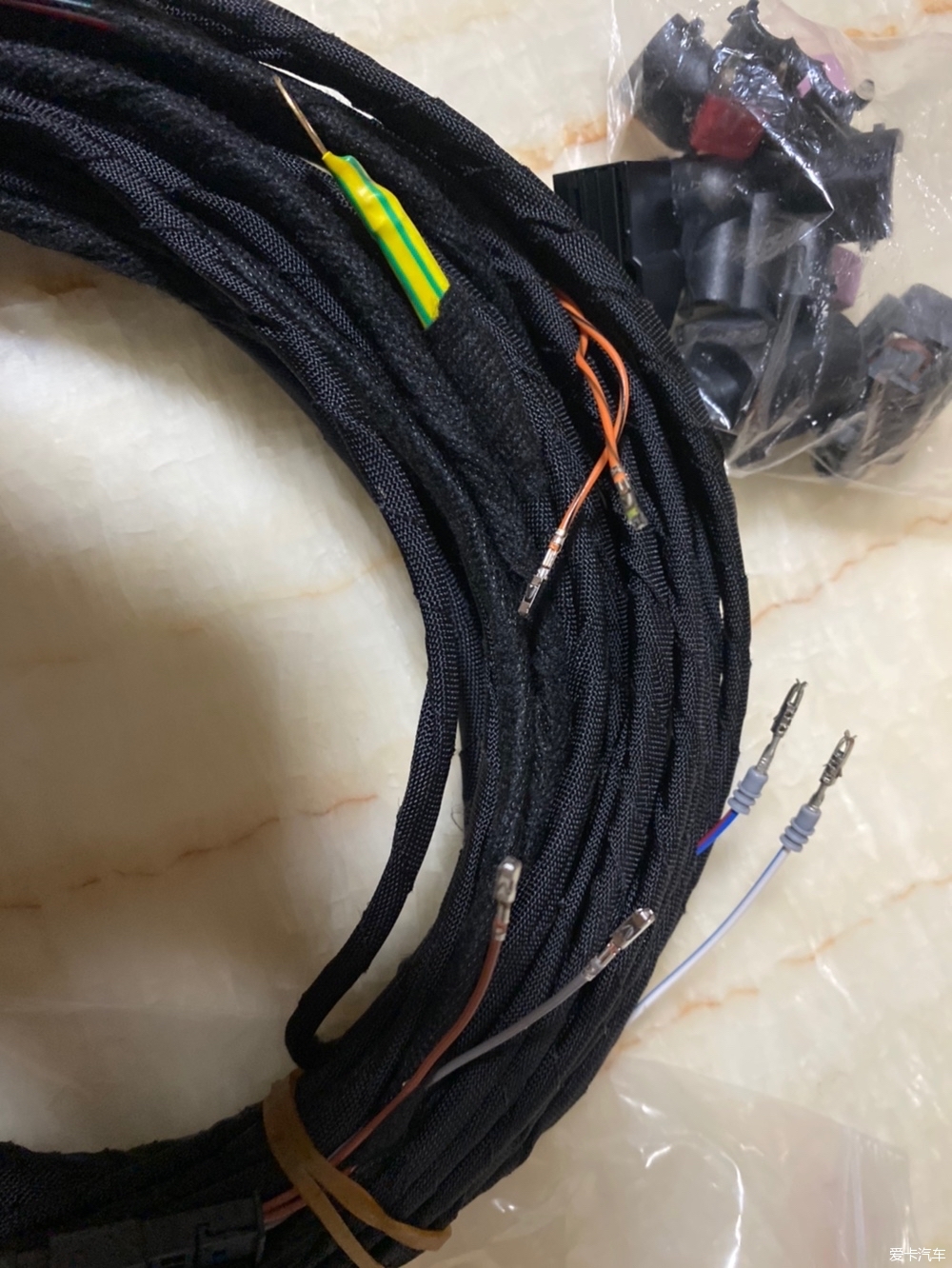

取电端子
分泵插头。原厂
开始拆。通道8颗螺丝 空调面板下面盖板两颗。烟灰缸侧面两颗。扶手箱 底两颗。座椅侧两颗
后排出风口 扣住直接往开拉。
四个按键扣起来。抓住按键孔 直接往起提
拆手刹把

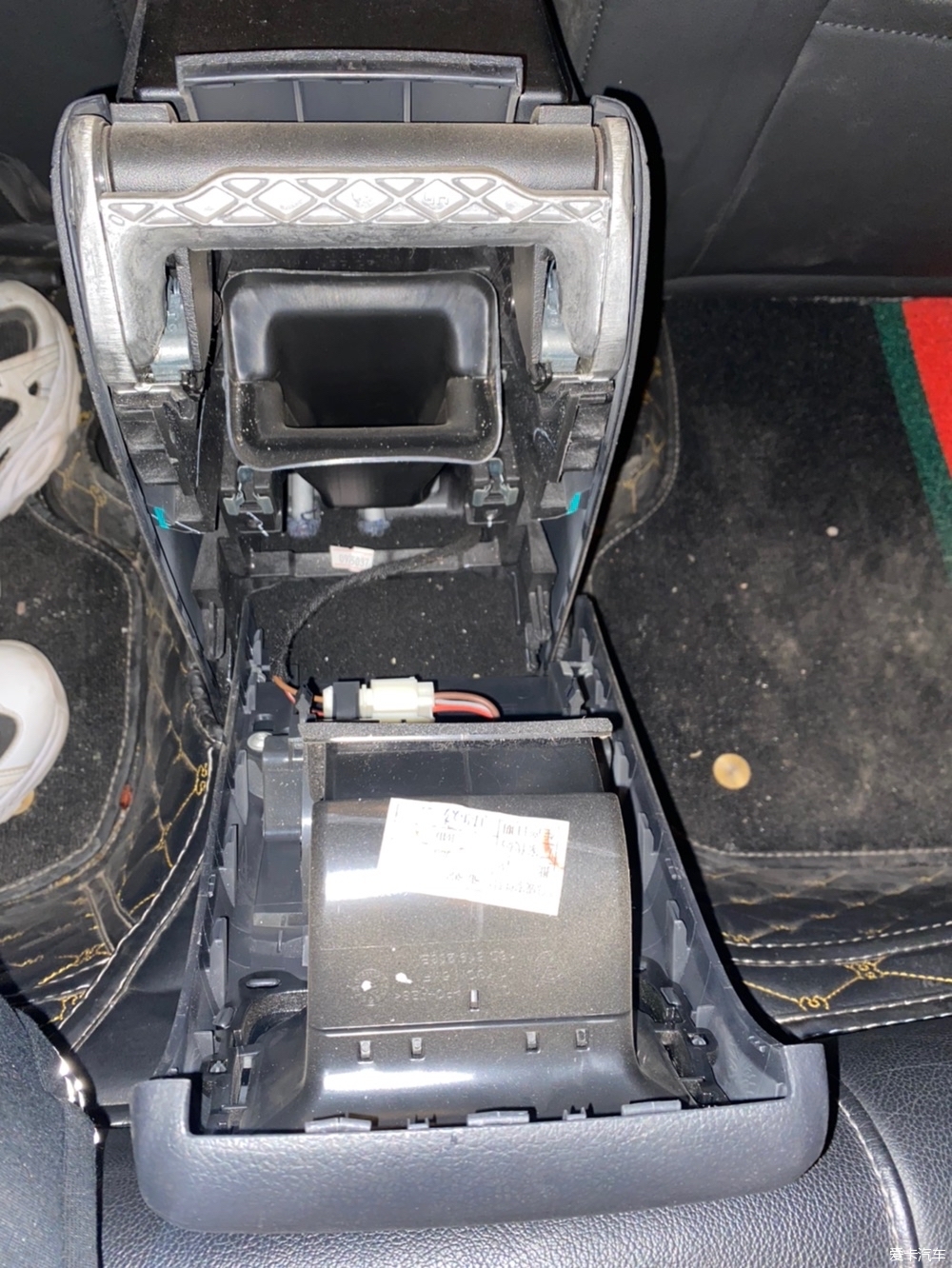

拆完就这样了。
原车手刹底部结构
下面就开始布线了。
安装过程最难的就是这部分。
需要耐心 整个布线这一块费时几个小时
分清楚线束的来龙去脉。
手刹模块插头。成色很新。
开始走发动机的线束。找个铁皮带一下。自动挡走原车离合器预留孔，有胶塞，取下来割孔。穿线
线束顺着空隙带过来 把端子插头拿胶布裹好。
拆机舱保险盒 左侧的三个螺丝。最右边的不需要动。
保险盒两侧四个卡扣，提起来从下面载入端子。
插好的端子 就这样。最后再安装保险丝
ABS泵的两根线。这两个位置是空的 里面有胶塞。捅出来，把线插进去。线束带的防水堵头。
1.6接BCM 1.4 1.2 2.0接网管
这是网关。上面BCM
模块位置放气囊模块上面。这个位置比较难搞。建议还是空调面板后，或者主机下
分泵的线束，从原车手刹拉线孔穿出来。到这里
我用的是原厂拆车的分泵。师傅帮我把分泵顶回去。要不装不上。
装好分泵 排空气
全部装完以后，开始编码
解决故障，成功点亮auto hold
恢复完毕 红色的背景灯 还是很协调的。替换灯珠的。不会掉色。
你们学废了吗？展示
接下来顺便简单展示一下其他的小改动
MIB682 carplay
之前加装了4个按键，有两个快充口 感觉没有多大用处。
把这个改成carplay 更方便，用我的超短线进行连接。手机可以直接放在烟灰缸上面。
上方是很按键一起安装的氛围灯。植绒以后，不反光。
一直买不到这个位置合适的垫子。自己将烟灰缸植绒。
之前的充电口。拆掉做carplay
还是很协调。不突兀
晚上加工，楼道里蹭个光，拍照
装好4个按键的样子。下面的空间还是够用的
途昂的方向盘。白灯 带拨片 带加热
拆下用盘底子。
背面的拨片 原厂的
也可以在原车的盘子上开孔加拨片，因为原车盘子有磨损。想了想还是换一个吧

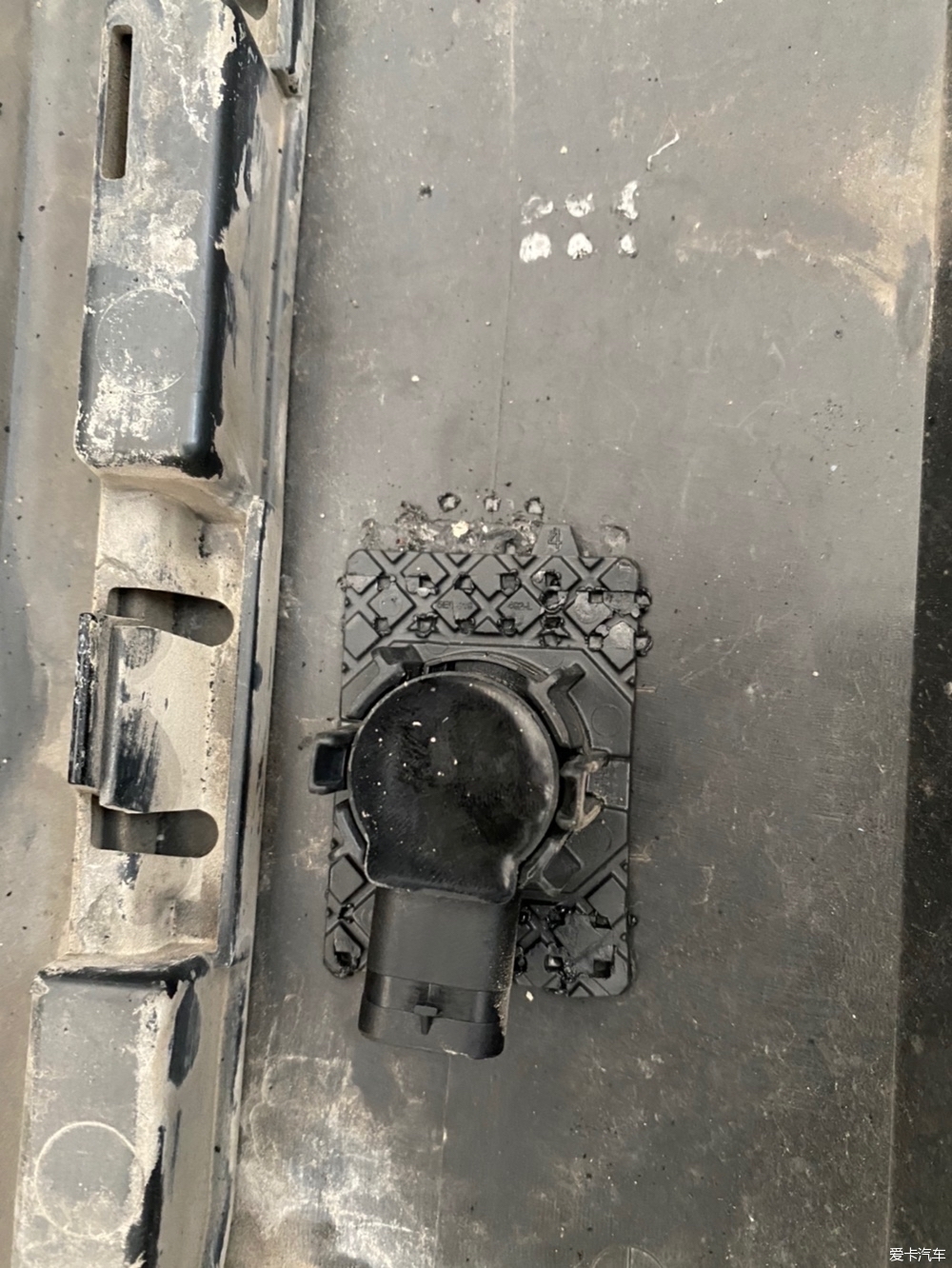

安装前雷达。超声波焊。非常牢固。
展示一下ops同屏。15km/h一下 遇障碍自动启用
顺便问一下大佬们，同屏的ops大尾巴怎么弄？
大尾巴
倒车大尾巴最舒服。
别人的大尾巴。真好看
大佬说需要刷，具体怎么刷。大佬没说
某时代的大灯 CBI6000K 北美红线款 带小黄牙
用了两年多了。感觉还行。有点脱皮
Rlin轮毂
自动空调面板
线束。少了两个传感器
电阻 外壳
自动空调。那时候还用的187B
刷出来OFF 买了682
187B就下岗了
换了大字库仪表
帖子写完了。抽根烟缓缓
写个帖子快赶上改车累了
所有改的东西几乎都是一个人搞的。
回头想想挺累的。但是这种自己改完的感觉很爽
放个表情。下课
