摆脱刻盘苦恼，哈曼重获新生--成功加装aux小记

爱卡币+20

共获得爱卡币

本着便利听歌的原则，一直有给哈曼加装aux的念头，近日从车友小黄那里购得aux线束，研究了论坛里各位前辈的改装经验，对于改装的原理已略知大概，于是决定开搞。

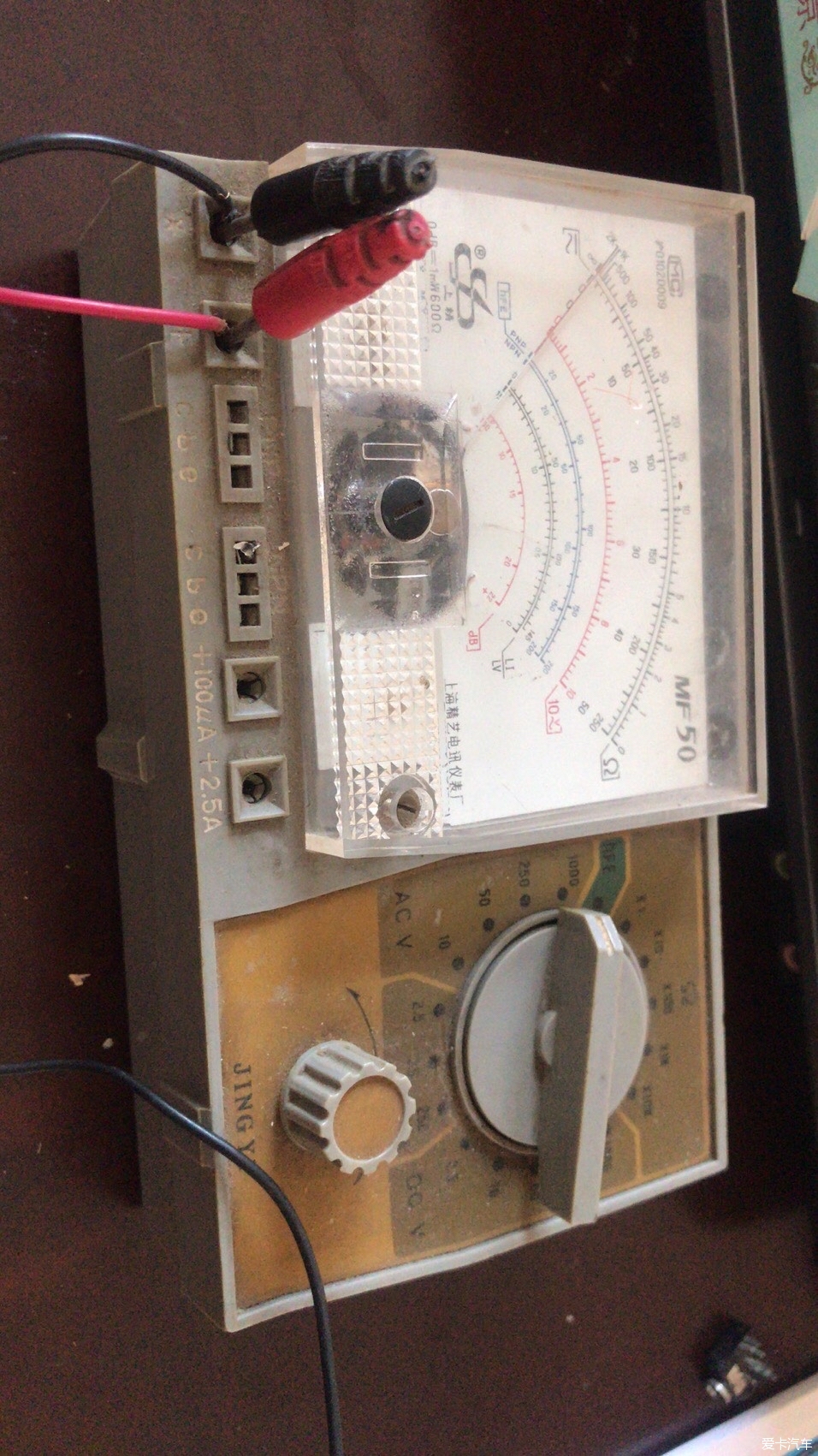

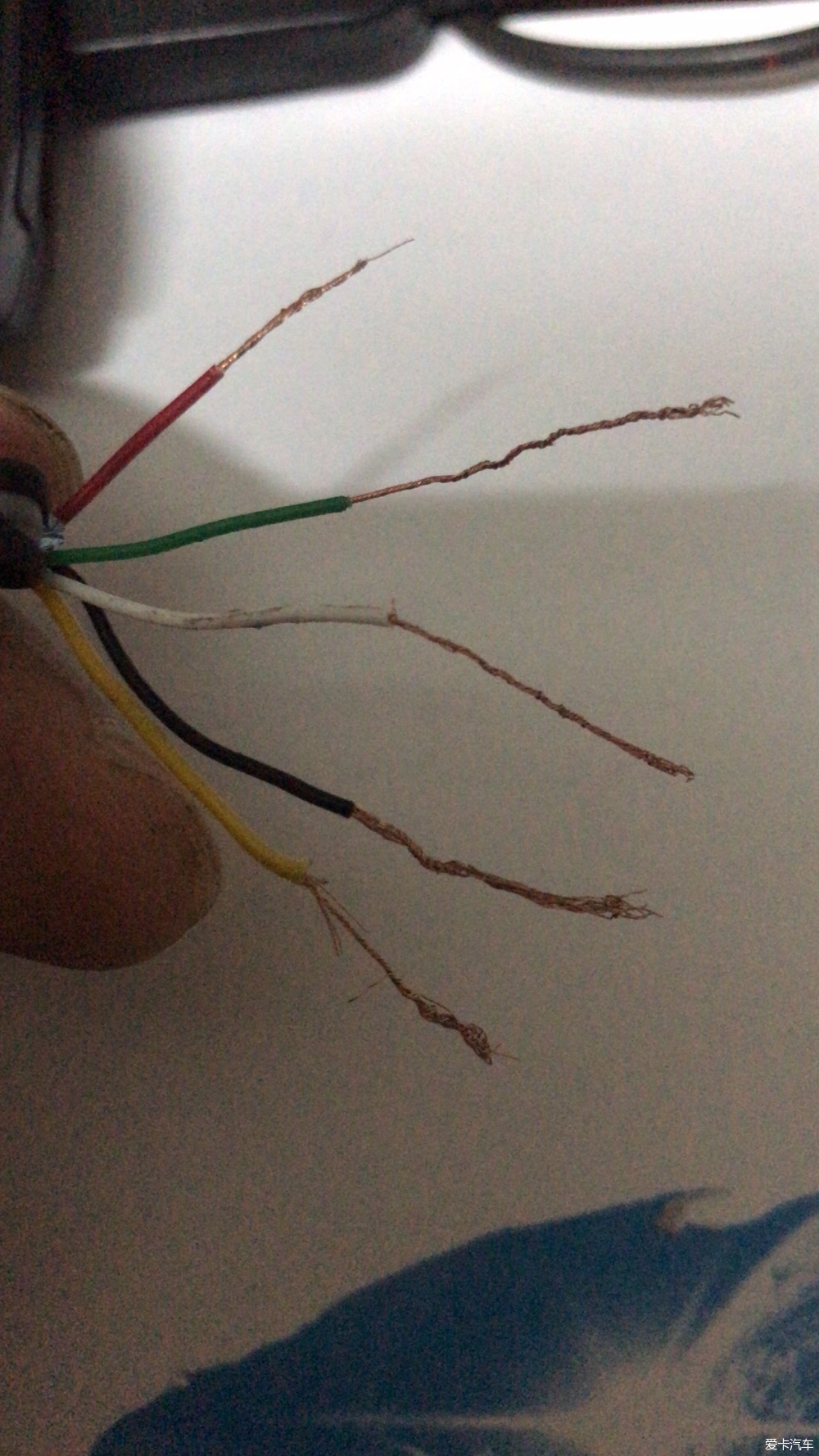

   我先用万用表测量aux线束，确定好输入端和输出端以及地线，准备好工具，直奔我的10年陆尊xt，心里略带忐忑，毕竟从来没有自己拆过，更不用说改装了。
   顺便提一下改装的基本原理。哈曼改装的原理就是让cd和aux共用一个通道，输出给功放。真想不到小小的aux小物件起了大作用。不插3.5耳机头，cd信号输出给功放，插上3.5耳机aux信号输出给功放。这一点和老八改aux道理相同，想改老八的车友也可以借鉴。

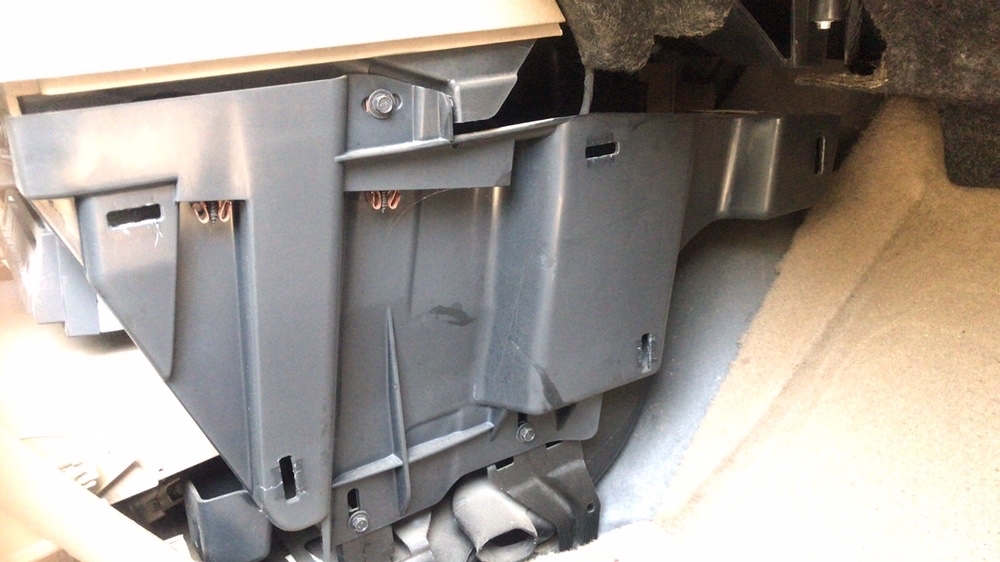

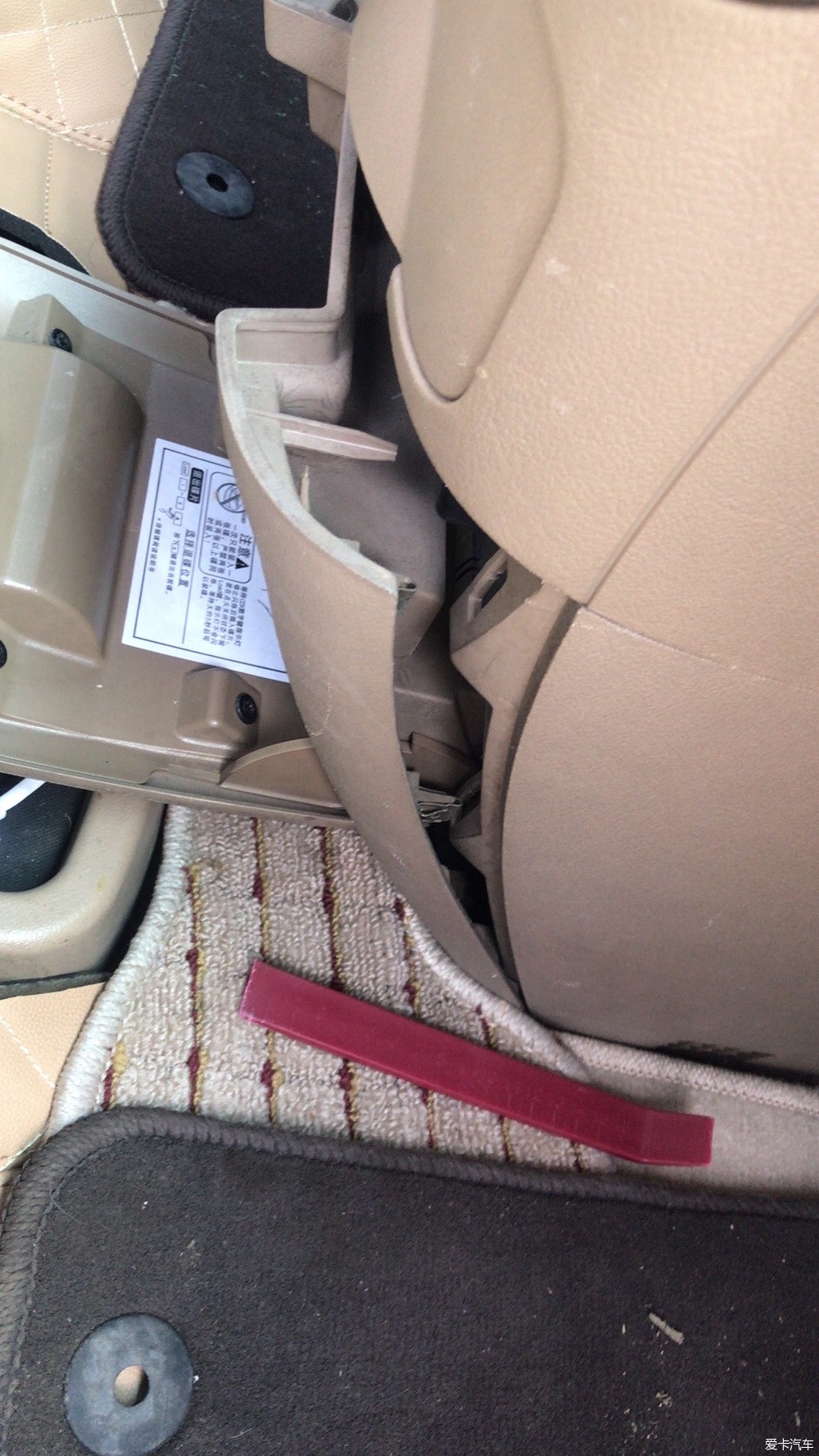

   先把cd盒前面的饰板拆开，然后拆掉右侧的盖板，这里稍微要用点力，还要借助于撬板。
   拆掉盖板后，会看到上边有个缝，手刚好可以插进去，摸到cd后边的线束，把最粗的那根拉出来。用裁纸刀慢慢拨开线束外边的油性胶布，好粘手。胶布里边包裹着两根仍然用黑胶布包裹着线束，这是dvd和cd输出的信号线。粗点的就是我们要重点改的cd线。慢慢拆掉胶布，看到里边是三根线，棕白，绿白，黑白。棕左，绿右，黑地。
   用剪刀剪断棕白和绿白，黑白拨皮。搞清楚线束进出方向，可用手摸来判断，下边是cd盒的位置，上边是去功放的位置。
   aux的输出端对应接去功放的棕白和绿白，这里要事前搞清楚输出端和左右声道。aux的输入端接cd方向的棕白和绿白。最后把aux的地线和cd输出的黑白线接在一起。
   开机调试，成功。
   整理线束，做好绝缘，ok!
   最后是走线，我是让线束从侧盖板的边上进cd盒。装好盖板和前饰板。完活！
   一直用随身的索尼m505听歌，自带蓝牙，刚好排上用场，用手机连接，网易云音乐听无损音乐。还有我的索尼d100和d50两个兄弟都可以通过aux，输出信号给哈曼，高品质的wav，flac完全可以替代cd机。d100还可以播放dsd，绝对够味了。到此，哈曼彻底摆脱刻碟的烦恼，终于可以安安静静的享受音乐了，好开心！
   在这里我要特别感谢小黄，老陶，blue，张总的热心指导，以及爱卡论坛前辈们宝贵经验。让世界充满爱，世界就会变成美好的人间！谢谢你们！

[ 本帖最后由自在聆听于 2021-10-05 23:55 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

自在聆听

3280
爱卡币
75
帖子

加关注 发私信

黄金长老

注册 2019-04-07

来自爱卡iPhone版发表于 2021-10-06 12:34 IP属地：未知

2楼

引用 FristLandGL8 于 2021-10-06 09:20:37 发表的回复

中间部分描述过于复杂，其实找到DVD至6CD主线就可以，不需要拆解镙丝，侧板打开，直接取线，区分上下，和声道没任何关系，这只是切入音频，老周不断的折磨自己，达到了目的也是很好，加油，日后还有新的，到时分享给你，继续折磨老周。
陆尊联盟007等着大家的加入VX：13907735234。

被张总毒的一塌糊涂，一直喜欢被折腾

，期待更好的改良方案！

[每日热点]:【旅行游记】人说山西好风光之黄河篇...

回复本楼 | 评分 | 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-06 12:40 IP属地：未知 3楼引用拉达泥瓦于 2021-10-06 11:43:46 发表的回复还在努力中拉瓦兄，你的终极改装，双侧电动门实在太牛，也是我今后的改装目标，加油
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

自在聆听

3280
爱卡币
75
帖子

加关注 发私信

黄金长老

注册 2019-04-07

来自爱卡iPhone版发表于 2021-10-06 17:46 IP属地：未知

4楼

引用目仔于 2021-10-06 17:35:18 发表的回复

，，，好，，，烙铁都没用...

感觉，还不如接个汽车蓝牙MP3播放器接到CD输出端，AUX，MP3，蓝牙，遥控，啥都有了...

。。。一劳永逸......
只不过需要接电源，开大孔，复杂些...
改过多媒体音箱，感觉音质还行，凑合了

紫色的就是mp3，独立电源。车上作业，不方便焊接，不过接的也算比较扎实

[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅...

回复本楼 | 评分 | 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-06 17:56 IP属地：未知 5楼用手机蓝牙连接m505，用网易云音乐和qq音乐听歌非常便利，dj的效果非常震撼
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-06 17:58 IP属地：未知 6楼引用目仔于 2021-10-06 17:54:15 发表的回复有蓝牙接收，，，免插线，，，好方案
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-06 22:08 IP属地：未知 7楼正常行车，我用蓝牙听歌，没有发现交流噪音，声音很纯净。
	[每日热点]:【自驾游记】中原游之须弥福寿之庙... 回复本楼 \| 评分 \| 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-06 22:09 IP属地：未知 8楼看来用独立的蓝牙电源很关键
	[每日热点]:【自驾游记】神农架-白帝城-三峡-宜昌... 回复本楼 \| 评分 \| 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-07 09:33 IP属地：未知 9楼引用拉达泥瓦于 2021-10-07 07:30:42 发表的回复拉达兄，目前初步方案暂且用这个，简单方便，后续方案正在进一步谋划
	[每日热点]:【旅行游记】巴马世界之乡长寿村... 回复本楼 \| 评分 \| 举报

自在聆听 3280 爱卡币 75 帖子加关注发私信黄金长老注册 2019-04-07	来自爱卡iPhone版发表于 2021-10-08 15:40 IP属地：未知 10楼左右声道各串一个1000微法的电容，没发现太大的区别[捂脸]
	[每日热点]:【旅行游记】夏天的乌兰察布... 回复本楼 \| 评分 \| 举报
