FT-7900R在帕萨特领驭上安装作业贴

爱卡币+80

共获得爱卡币

CQ,CQ,CQ，这里是BI1BXX，感谢大家审阅并提出宝贵建议，谢谢！
先说说入坑的经历吧

我是在陪孩子参加一个户外活动时看到领队拿着对讲机跟其他队友互联，很有神秘感

，突发感想自己也想玩玩，就开始从网上一个劲搜索、下载、学习，一番折腾后明白了无线电爱好者HAM这一新名词的含义，看了好多评论后首先购进欧讯KG-UVD1P两台，在去年9月份考取了A类无线电操作证书，验机时看到协会那有八重洲车台展示，又败家的购进FT-7900R车台

，成功取得了电台呼号：BI1BXX，成功加入HAM一族，成为准无线电爱好者，不过现在还没有正式跟大部队通联，一直是潜水守听

，兵马未动粮草先行嘛！
现在跟大家汇报下FT-7900R车台在帕萨特领驭上的安装过程，供大家参考，看了好多作业帖子最后形成了自己的安装方案，全程自己动手，有时间就弄点，前后折腾了三四天吧，前期计划时间可就长了（没有把握就不开工

）：
配件：
车台：八重洲FT-7900R;
天线：日本钻石 MR77天线（4米馈线比较短）
音箱：老鹰 TSA6201 小音箱
其他辅料：3MDual Lock魔幻搭扣、隔热管、磁扣、馈线装接头（N公转M母）、面板分离线、绝缘胶带等等。
1、电瓶直接接电；2、电源线从车辆B柱外走线进副驾驶室内；3、主机放在副驾前的置物箱内；4、车台面板用魔术贴固定在档把边内饰板上；5、外置音箱在副驾前置物箱下方内饰硬格栅内；6、天线用吸盘置于后备箱上；7、馈线从前后门上方内饰胶条内经后排座后边内饰板缝隙进后备箱走线。
下面图文或有杂乱无章之处，还望各位朋友海涵，仅供参考，如有不当之处敬请指正：

安装后驾驶室内的效果，不用时可以取下放在置物箱内，上边是我的两个欧讯KG-UVD1P手台。

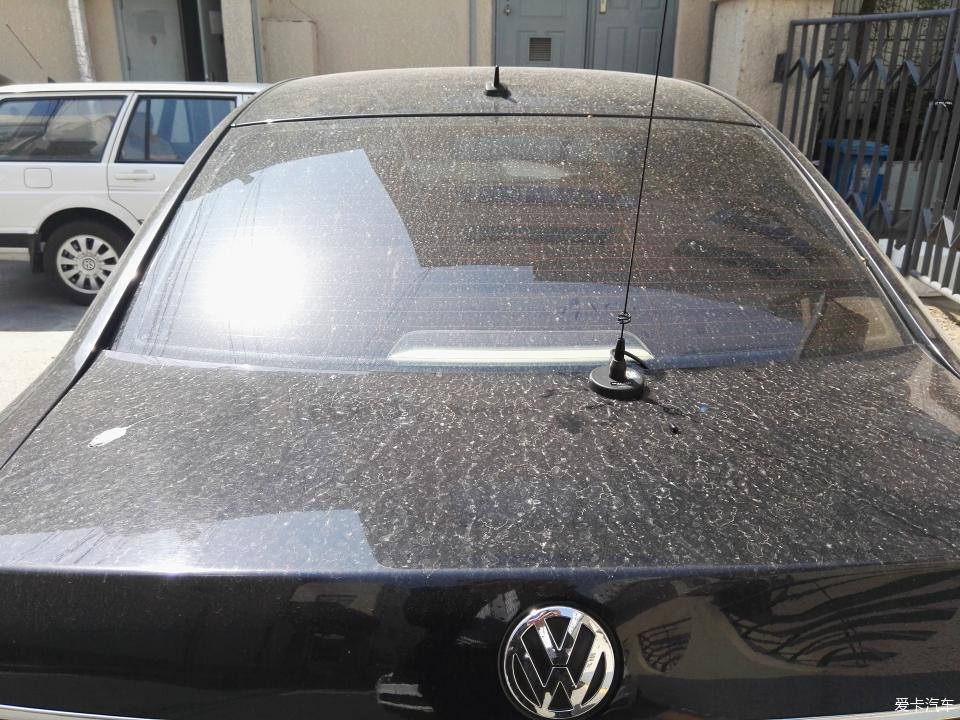

尾部日本钻石 MR77天线效果，刚下过雨车有点脏，见笑了！因为平时用的不多，所以选择了这款吸盘天线，随时可以取下，还有另一个主要原因是对这我不太了解，为了稳妥起见只有选择一体天线放心啊！

主机安装位置想了很多个位置，后备箱、车坐下、仪表台内、置物箱内等等地方，最后选择了这里，隐蔽性好，夏天还有空调进风口正对着，冬天把进风口堵上。

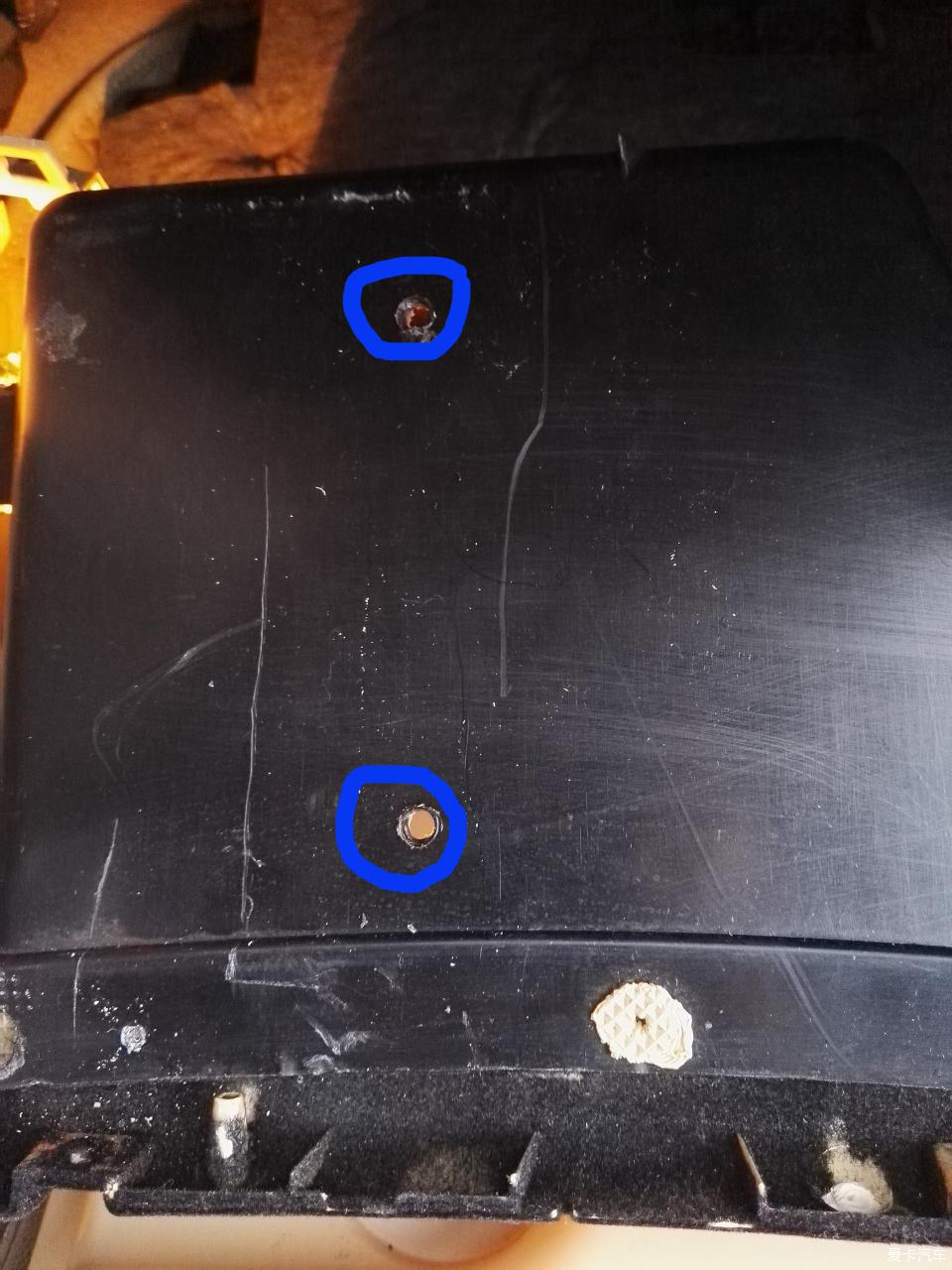

7几个螺丝卸下置物箱后就可以看到这里，硬度还可以，根据车台支架尺寸钻了两个洞用来固定主机支架，开始是想用魔术扣，想着散热的问题改为支架，牺牲了一部分储藏空间，面板延长线、电源线、馈线都是从箱体上边两个角开孔走线，后边有图片。

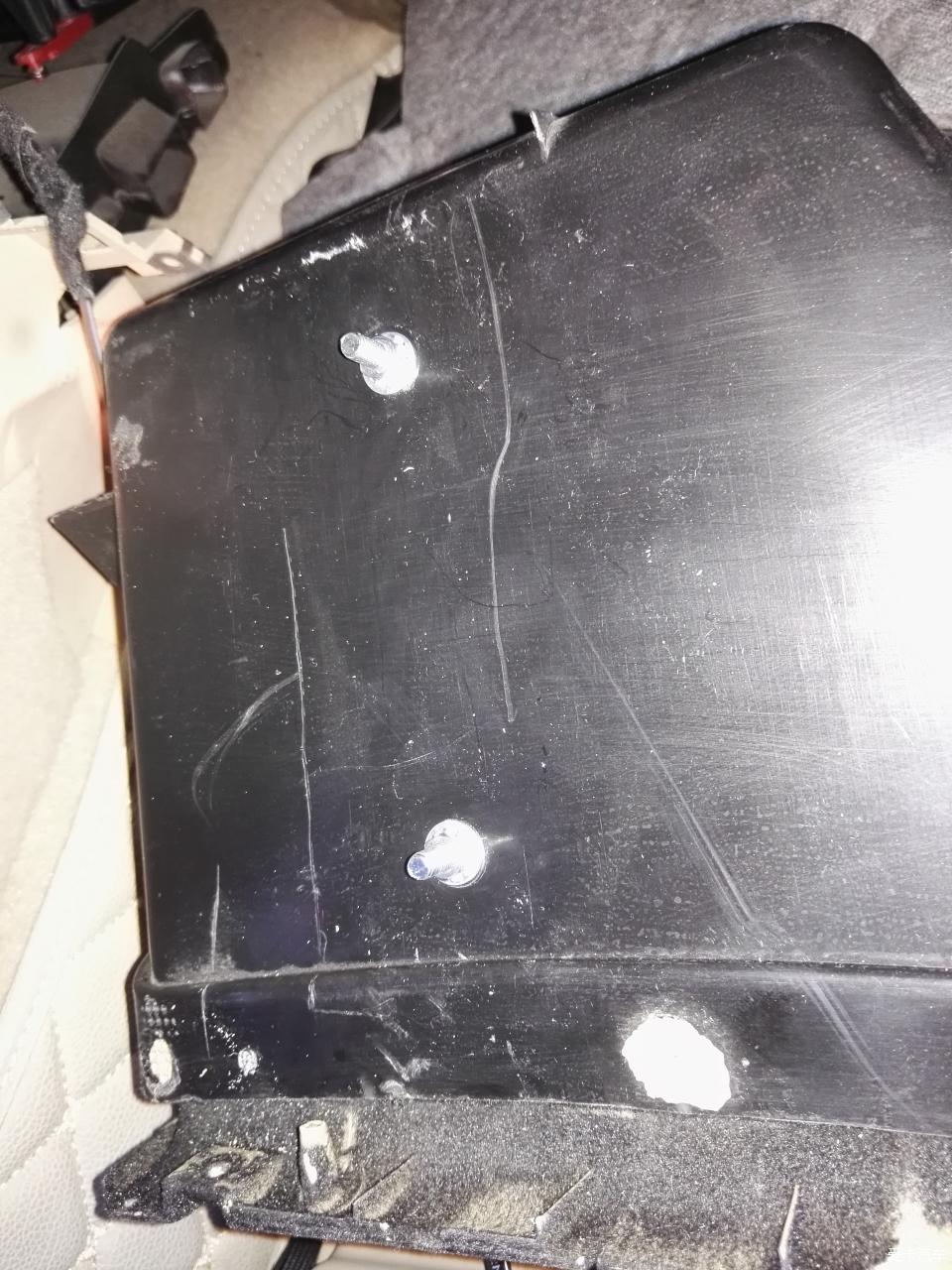

已固定好主机的外部螺丝，另加了几个垫片起到防滑和加固的作用。

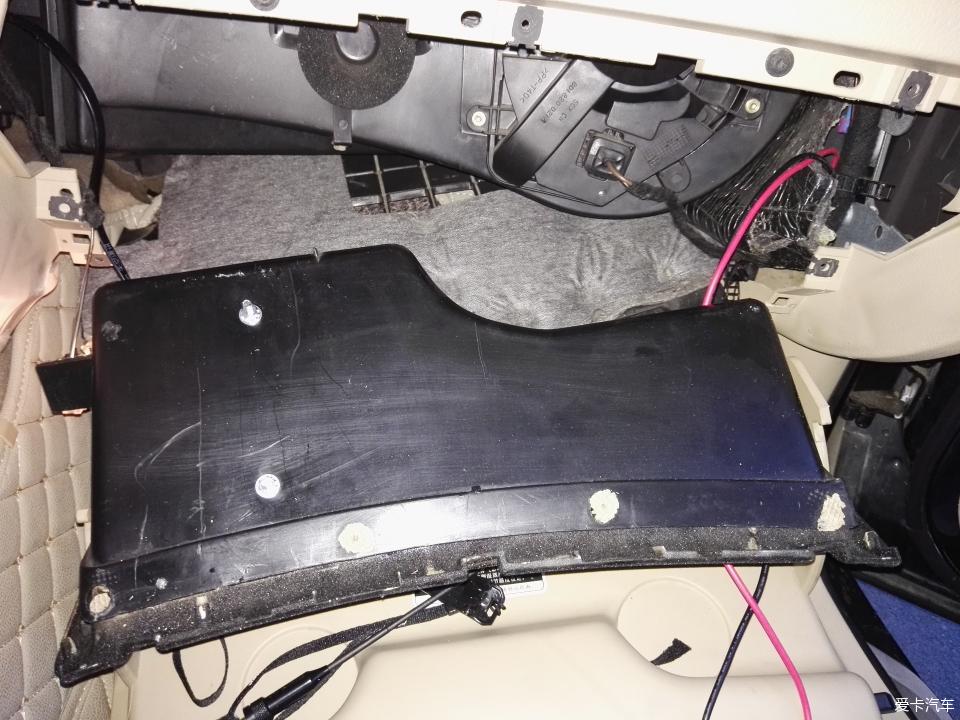

主机支架固定好，稳固性妥妥的，塑料箱体还有一定的缓冲作用

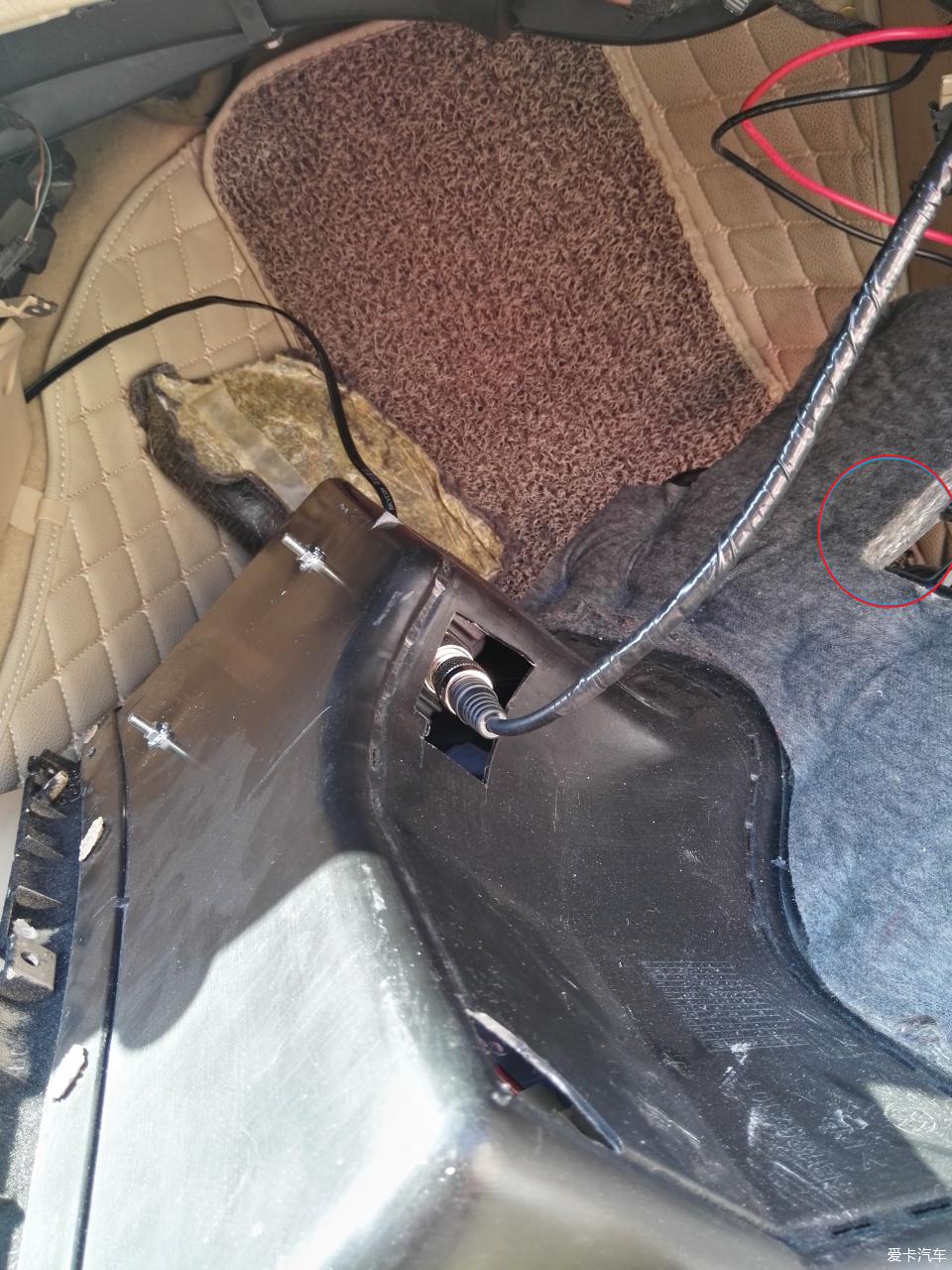

天线馈线开孔处，如果没有转接头就不用开这个孔了，右上角的开孔是电源线和音箱线，左上角是面板延长线，其实可以只开一个馈线孔就可以，但是MR77天线的馈线太短了，为了节省馈线走线距离又为它单独来了一个，这样走到尾部一点富裕量都没有刚刚好。外置音箱在图片右边红色圆圈处（没有照片），用困扎线固定在格栅口立柱上。

主机安装后的效果，牺牲了三分之一的储藏空间

电瓶直接取电，为了安全在电线外加了隔热管，电源线从发动机舱左上角走的线，没有走发动机舱防火墙，主要还是不想留有隐藏的隐患，这样也是为了换车拆卸方便。

电源线走线

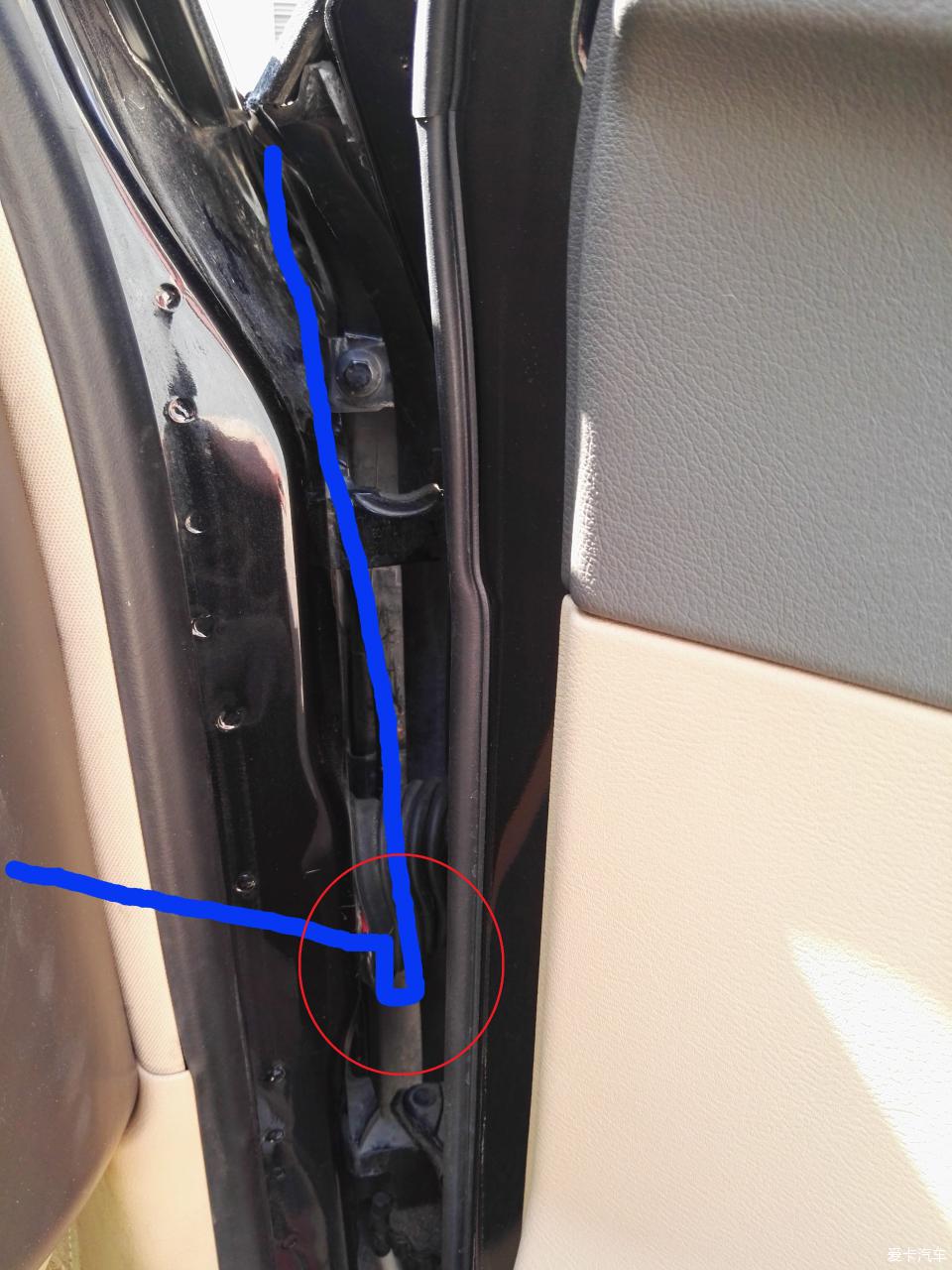

电源线走线方式，从副驾驶门电源线口进入驾驶室，在胶皮套下方开口，最后密封胶密封，注意红圈内的U型走线方式，一旦雨水顺着电源线流下来，这个U形拐角可以确保不会将雨水引导至驾驶室内。

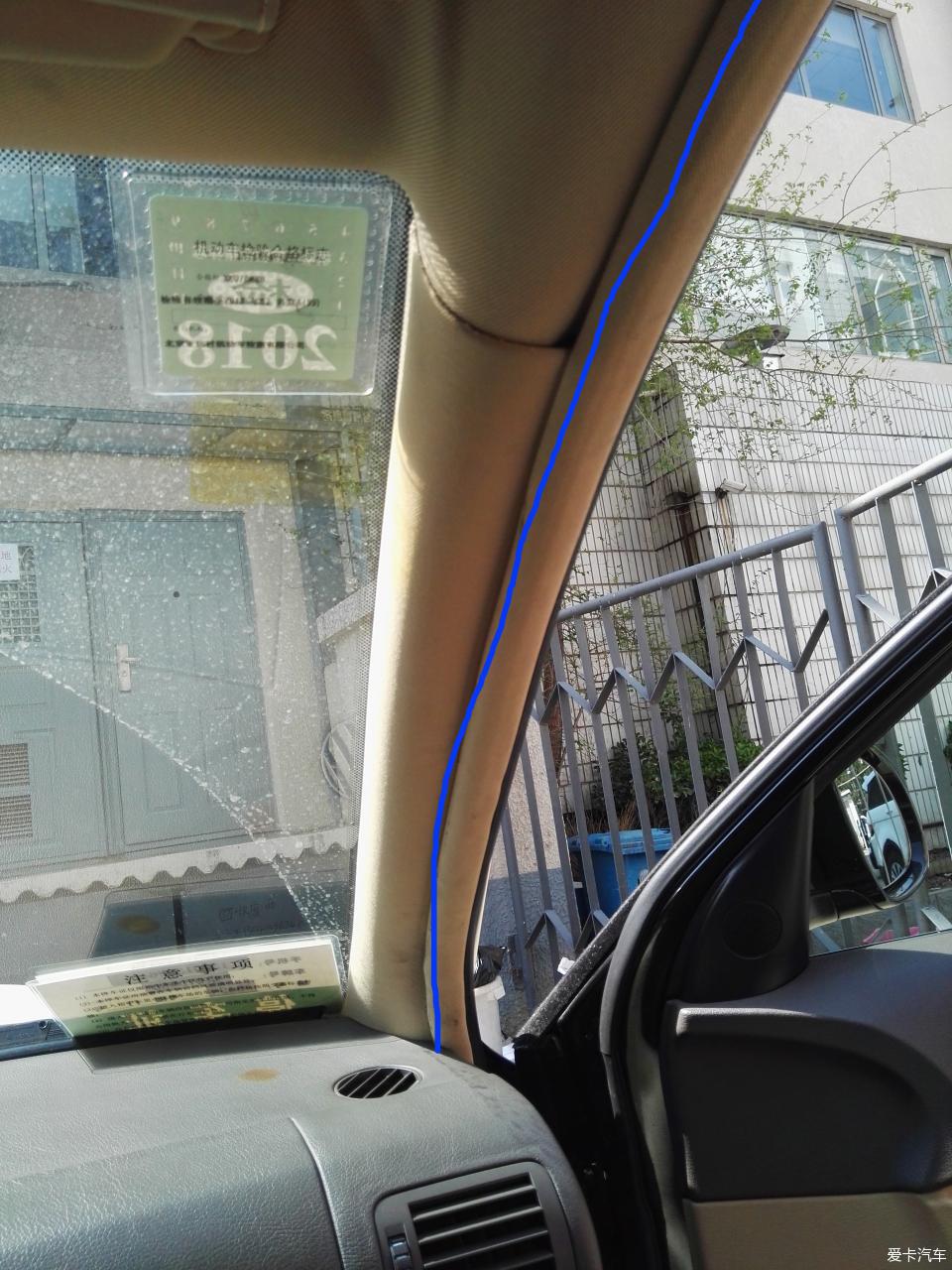

馈线沿着这里向上走到门框上边的密封条里，在仪表台边缘的馈线用电工胶带缠绕了几遍，防止金属支架割伤馈线。

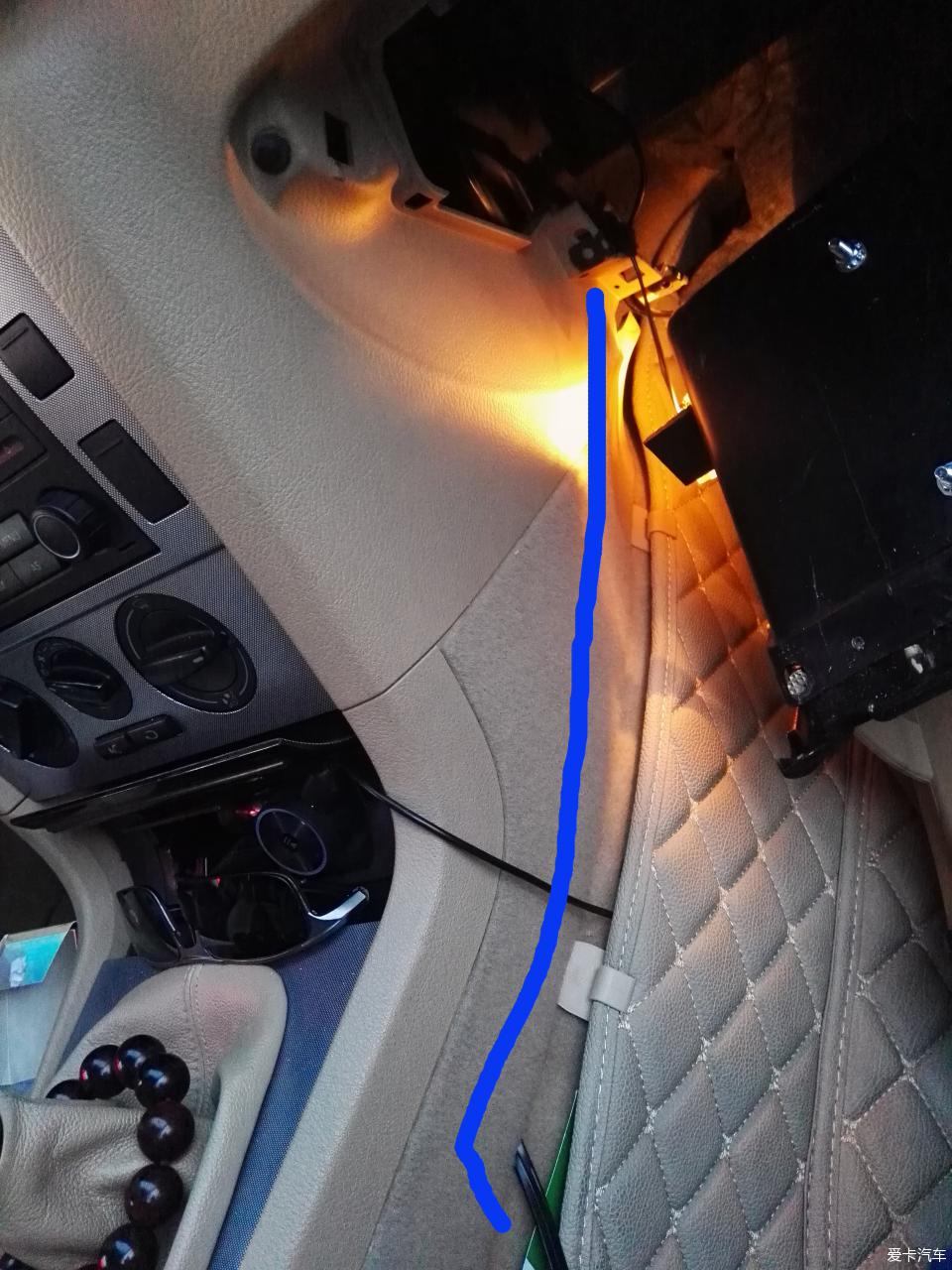

蓝色标记线是面板延长线的走线，隐藏在内饰板里面，插头留有19公分左右，不用时隐藏到立体脚垫内。

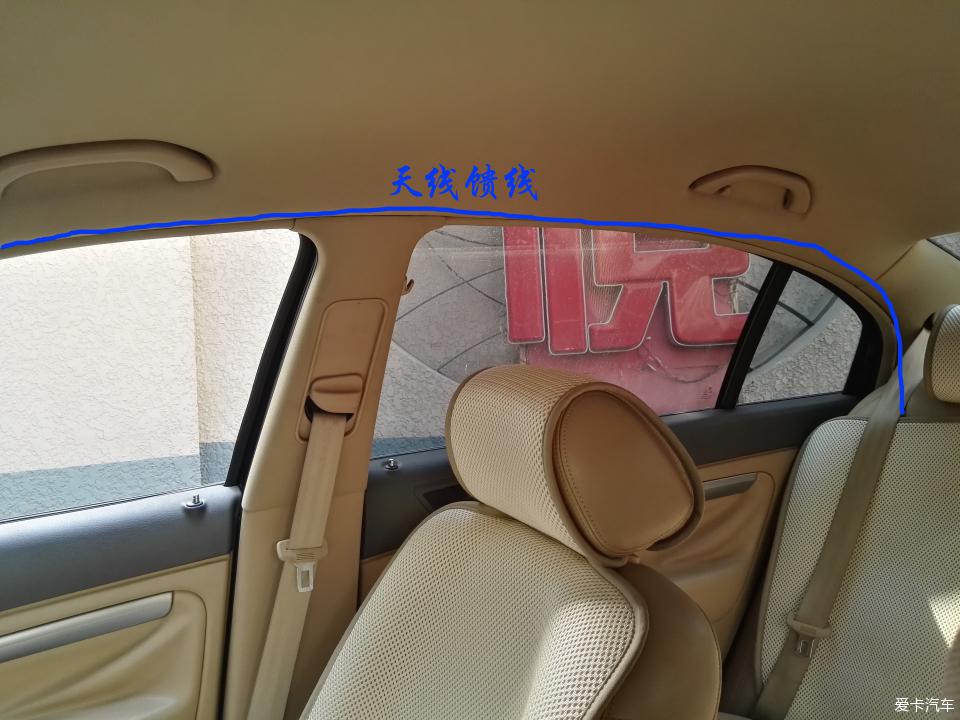

天线馈线沿蓝线向上隐藏在内饰条内走线

馈线继续延伸到后座后边的内饰板

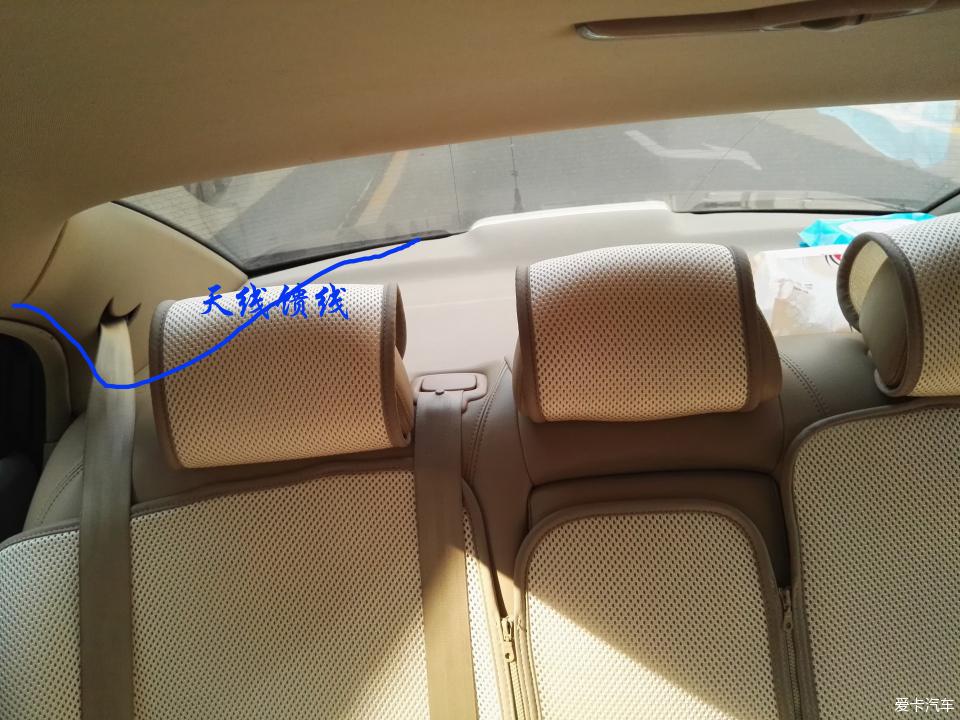

天线馈线走线图，最后从后座后边的内饰板下与后挡风玻璃缝隙处进入后备箱

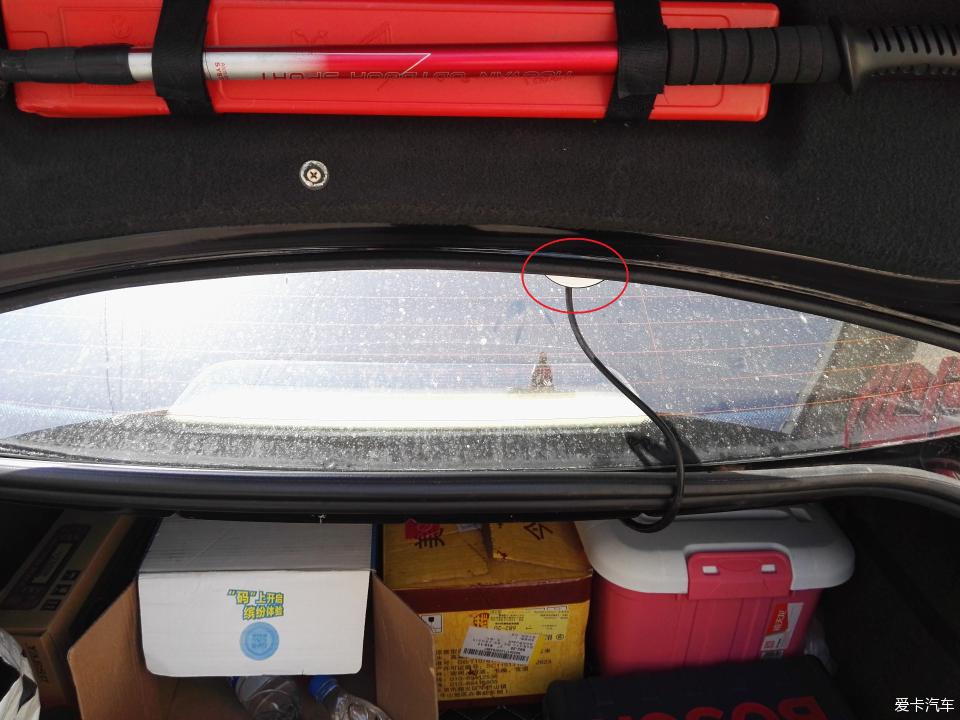

后备箱上边的馈线出口处同样用胶带缠绕了几遍以保护馈线，前几天在出口处又加了一段隔热管。

红色圈内银白色东西就是天线的吸盘，不是只能放在这里，还可以离开后备箱盖边缘约五六公分的样子，这样正好满足盖上后备箱时边缘的上下起伏量，4米的馈线的确有点短了，后备箱原有的密封条和我后加在后备箱盖边缘的密封条可以起到密封防水的功能（已泼水试验过），不用时取下吸盘吸在后备箱上方的钢板上，不影响储物，天线放在三角警示牌固定带内。

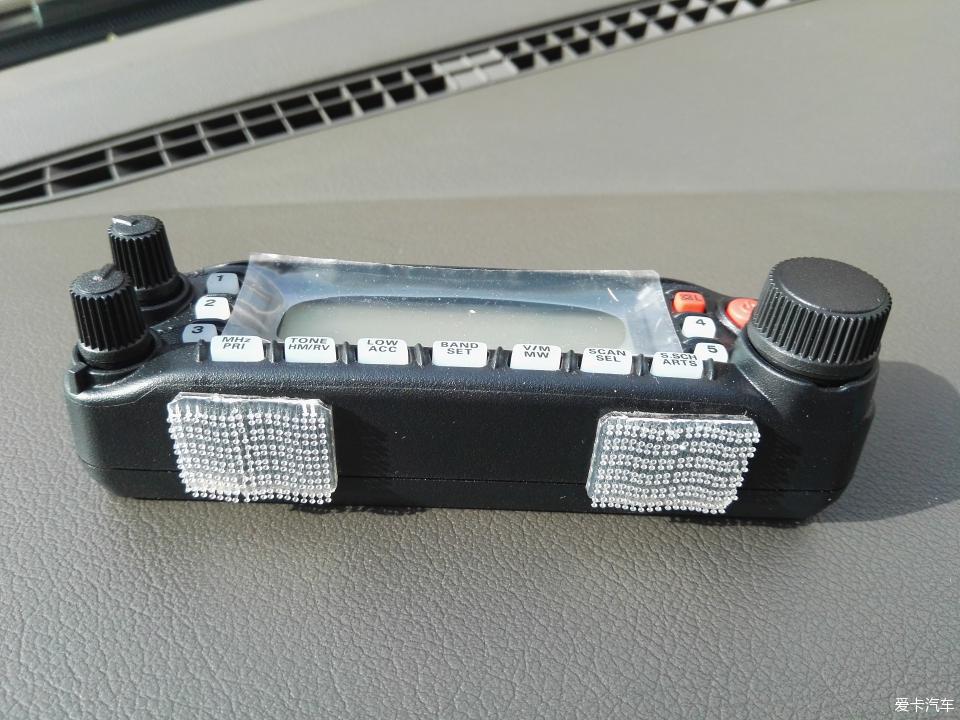

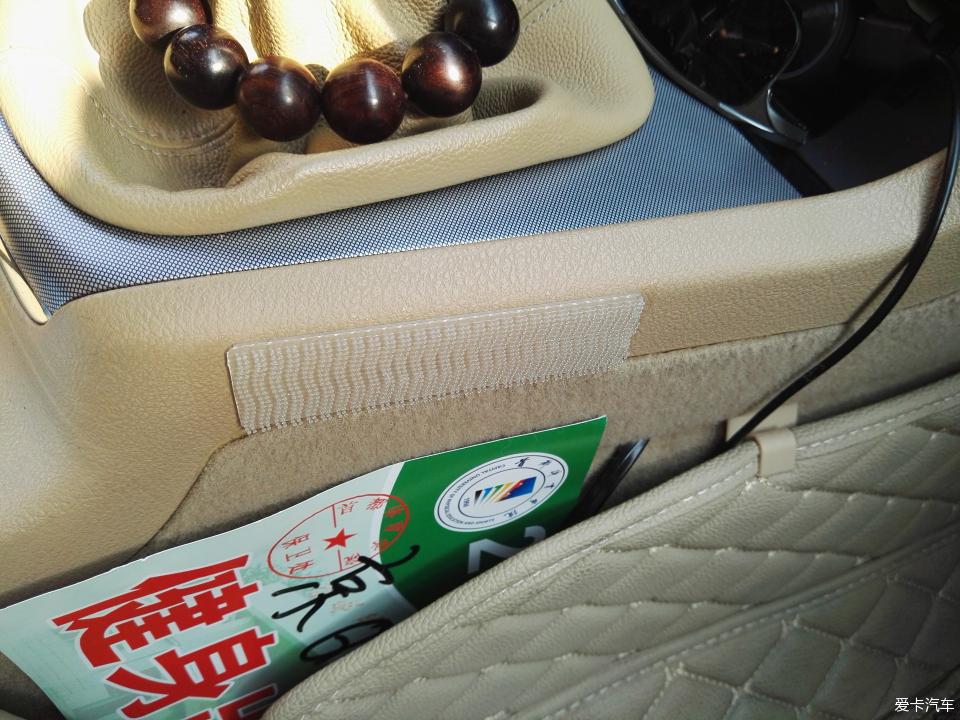

这是用来固定面板用的3MDual Lock魔术贴，这种魔术贴扣好后非常牢固，如果考虑经常摘取面板，在面板的两头粘贴上1.5cm见方的两块就可以了，我就是这样，方便取下。

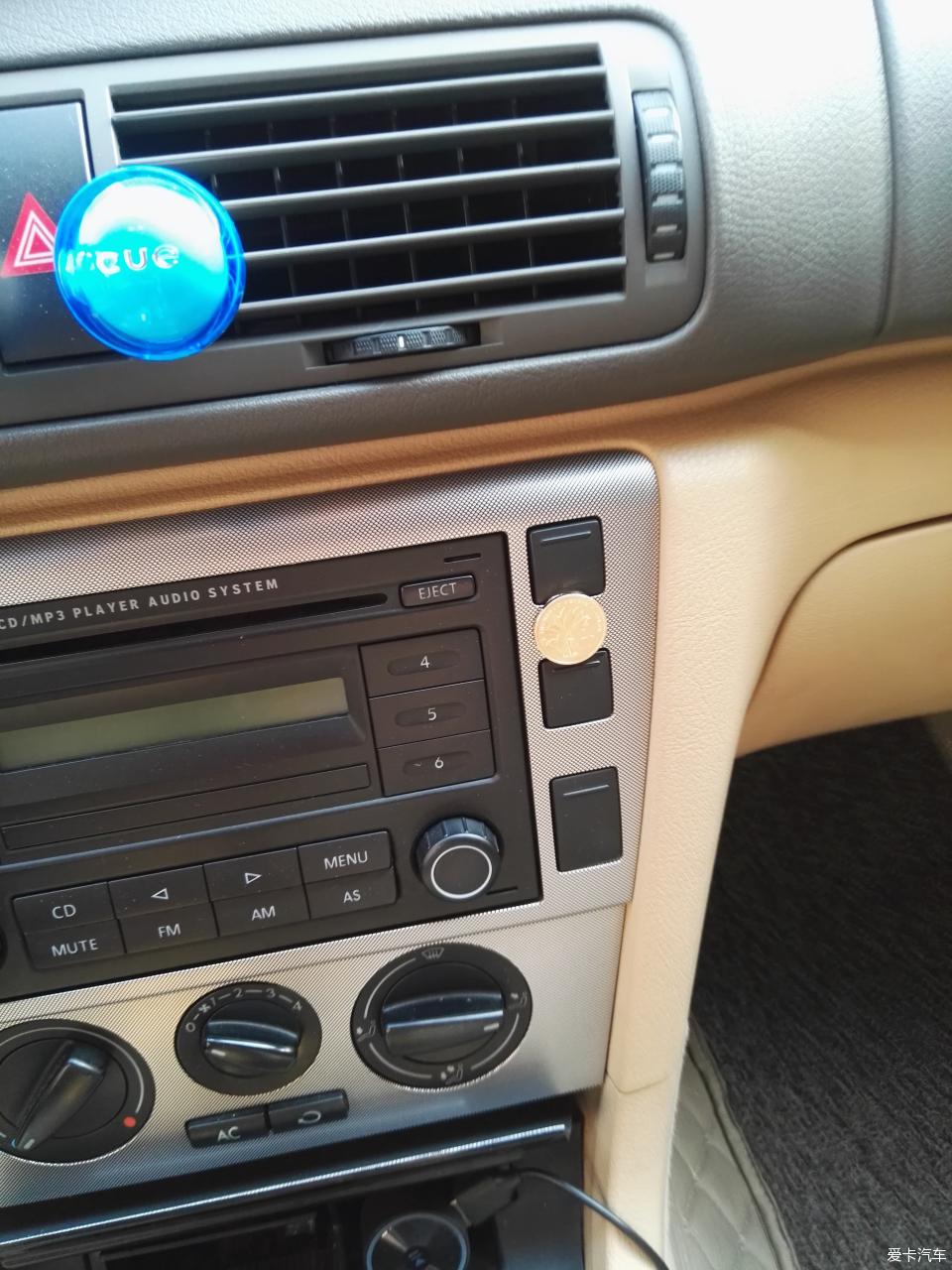

五毛硬币用双面胶固定在操作台面上用来吸附手咪，手咪后加了磁扣，稳固性没问题，过高速减速带稳稳地，不过准备换成少大点的1元硬币，吸附更方便。

加了助黏剂的3MDual Lock魔幻搭扣牢固性很好，如果经常取下建议像我这样少放点，要不真心不好取啊！

以上就是TF-7900R在帕萨特领驭车上安装的折腾过程，纯属于自己摸石头过河的模式，仅供参考！还望各位朋友多提宝贵意见

，继电器、单独开关啊也考虑过，因为个人技术原因担心会徒增风险，平时用的也少，干脆用原装的图个省心

！
五一带着这“哥仨”去了趟盘山，也算是试机了，两个对讲机分给同行的朋友，一路上车辆之间互联，确实很方便，信号59，跟车、等灯、超车、路线，畅聊无阻

，特别是进入山区手机信号弱时，它让我们少走了不少冤枉路！闲时孩子们用对讲机有说有笑，一路嗨翻！
谢谢各位朋友的鉴赏！这里是BI1BXX，美好73送上！
