转帖大众第三代方向机曲线刷新方法 5054 某宝一堆

大众第三代方向机曲线刷新方法
1、此曲线刷新仅适用于2011年45周之后生产的车辆，所采用的大众第三代转向机，也称为埃浮ZF转向机。
2、请把解压后所得的sgo文件与stt文件一同复制到VAS诊断设备的C

IDIShomeDatflash目录中，用于更换转向机后的助力曲线刷新或改变车辆型变后的曲线刷新。
一、曲线刷新说明：
1.1、替换原则：硬件号相同、软件号不同方向机单元可实现程序替换；
使用VAS6150B对比两个方向机的软件版本，如发现版本LKO909144R
3501与版本1KO909144P 3305不一致。只要确认方向机系统名称ESP ZFLS K1即可。

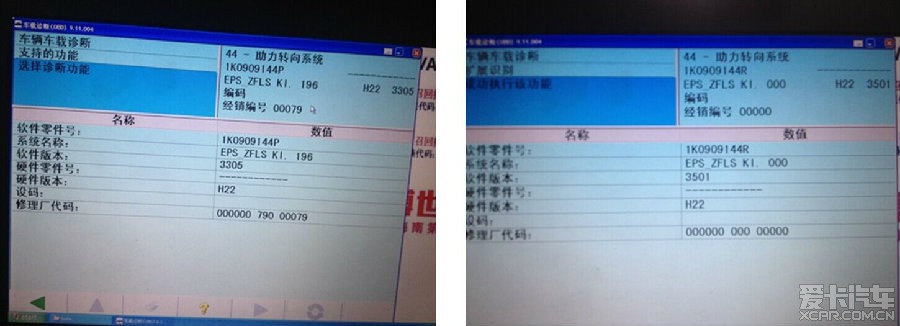

1.2、左图上转向机助理曲线特性为196，右图上看到该转向机助理曲线特性为初始状态000，说明大众厂家出来时是未写曲线状态，4S店也是根据实际情况选择刷入相应的曲线。

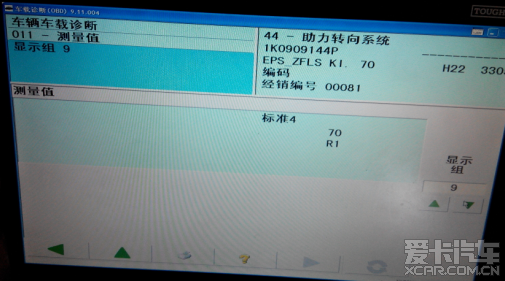

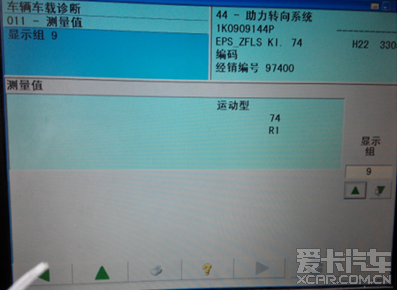

1.3、曲线的特性是根据车辆的配置来定论（如运动型或舒适型车辆），还有就每一车型的配备的轮胎尺寸与胎面大小不一样，那么它们的曲线数值也不一样。可以通过44-助力转向系统-测量值-9组数据流来查看。

二、助力曲线STT引导文件制作方法（替换刷新软件制作方法）：
1、在转向机软件中，找出即将需要匹配的刷新程序，.sgo文件为刷新程序。
2、制作“.STT”格式文件。“.STT”文件用于引导VAS6150B将刷新程序刷到指定的转向机单元中。

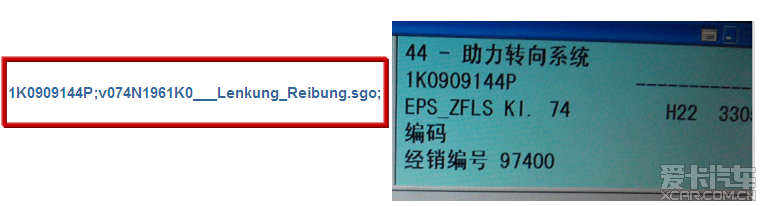

3、升级软件“.STT”文件制作方法如图

意思为将刷新程序“v074N1961K0___Lenkung_Reibung.sgo”刷到转向机“1K0909144P”中去。
4.将制作好的STT文件保存，同时找到即将要写入的程序，同放到一个新建文件夹内，同时将文件夹命名为“Datflash”。
三、助力曲线刷新方法：
1、将指引文件和曲线程序放入VAS6150B C

IDIShomeDatflash

指引文件文本：1K0909144R;v074N1961K0___Lenkung_Reibung.sgo;
如原车曲线特性196的方向机均可使用该程序，

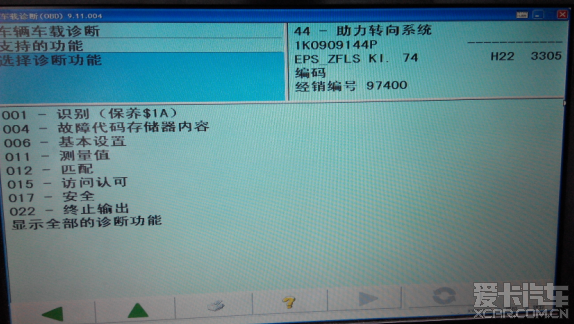

2、自诊断进入44-019更新

注意：诊断44下面不出现019-更新程序选项，在C

IDIShomeDBaseSys2EDIABASBin路径下找到Ediabas文件进行编辑，将其中BipDebugLevel = 0改为BipDebugLevel
= 100

刷新必须用5054诊断头 + PC 19版
刷新固件连接：//pan.baidu.com/s/1kTh3Dnp
PC 19版软件连接：*****

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

siegen 3.5W+ 爱卡币 1065 帖子加关注发私信青铜元老注册 2008-08-19 来自北京市\|北京市	发表于 2015-03-04 15:15 IP属地：未知 2楼引用大灰狼GL 于 15-03-04 14:59 发表的回复零件号: 1K0 909 144 M 组件: EPS_ZFLS Kl. 69 3201 版本: 00H20000 这个可以吗 EPS ZFLS Kl的都可以
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

siegen 3.5W+ 爱卡币 1065 帖子加关注发私信青铜元老注册 2008-08-19 来自北京市\|北京市	发表于 2015-03-04 15:22 IP属地：未知 3楼引用大灰狼GL 于 15-03-04 15:17 发表的回复太麻烦了你可以帮忙远程吗我有5054 44-助力转向系统-测量值-9组数据流来查看你的什么型？
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

siegen 3.5W+ 爱卡币 1065 帖子加关注发私信青铜元老注册 2008-08-19 来自北京市\|北京市	发表于 2015-03-04 15:29 IP属地：未知 4楼引用大灰狼GL 于 15-03-04 15:26 发表的回复高6呀不是，测量值是运动还是标准？
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

siegen 3.5W+ 爱卡币 1065 帖子加关注发私信青铜元老注册 2008-08-19 来自北京市\|北京市	发表于 2015-03-05 08:03 IP属地：未知 5楼引用 gdjwz 于 15-03-05 04:21 发表的回复 5054 现在大概多少钱? 大概3,4百
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

siegen 3.5W+ 爱卡币 1065 帖子加关注发私信青铜元老注册 2008-08-19 来自北京市\|北京市	发表于 2015-03-05 16:44 IP属地：未知 6楼引用 tntabc 于 15-03-05 16:12 发表的回复 44-助力转向系统-测量值-9组数据，不是0就是1 ，表明，G85是单独的，还是集成在方向机里，请问，这个数据对刷曲线有啥关系？怎么会？应该是196或74或70的。 [ 本帖最后由 siegen 于 2015-3-5 16:45 编辑 ]
	[每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

siegen 3.5W+ 爱卡币 1065 帖子加关注发私信青铜元老注册 2008-08-19 来自北京市\|北京市	来自爱卡iPhone版发表于 2017-05-01 14:52 IP属地：未知 7楼引用 zhengweihappy 于 2017-05-01 14:38:23 发表的回复感谢搬运工不客气
