别克威朗安装国产车台欧讯UV-920R3，多图求精！

爱卡币+20

共获得爱卡币

在这座城市待久了就有些不淡定了，急躁了许多。
周末约三五好友自驾出游，秦岭七十二峪准备走走，也是不错的！
……
平常出游通联，手台使用了半年多，决定给自己的爱车安装车台。
我的车是三厢轿车（别克威朗），网上找了没有可参考的同车型安装经验。随后经过自己在网上反复研究，结合自己的车型构造，会同周边资深HAM的推介，最终决定入手欧讯UV-920R（），这国产款车台给人感觉做工不错。新升级、四段短波电台带差转功能强大！并且这款车台可以主机与面板分离，且手咪带扩音，极大的方便我在车上的安装布局设计！！！……闲话少谝、上图，请各位车友、HAM指正！

欧讯UV-920R（），我从朋友实体店购进的、花费1680元。

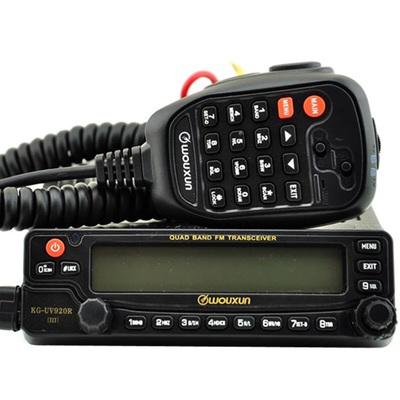

欧讯UV-920R（）机型外观，给人感觉做工不错。新升级、四段短波电台带差转功能强大！（更详细的参数大家可以百度搜索！）

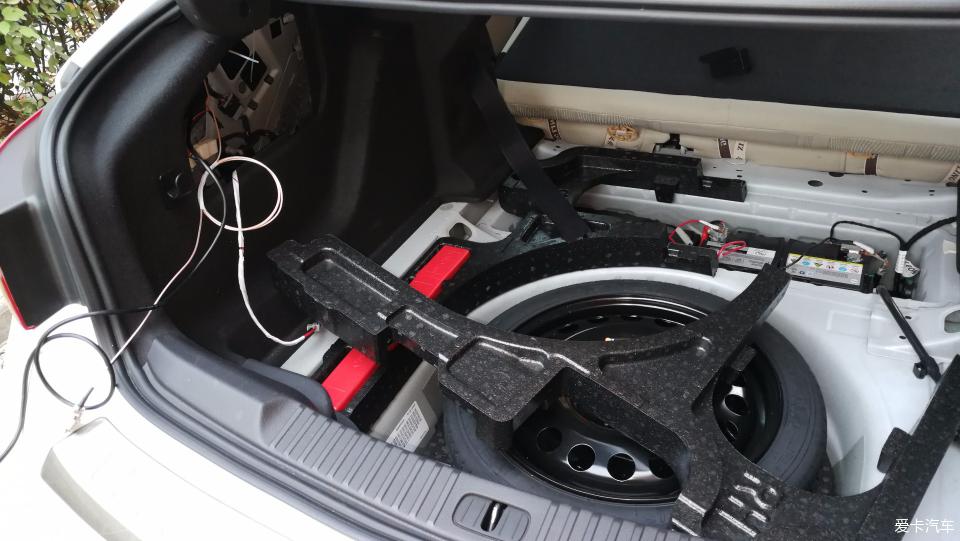

电瓶取电，威朗的电瓶位置在后备箱，这极大的方便了我装车台，不用再穿过防水墙进入引擎舱。

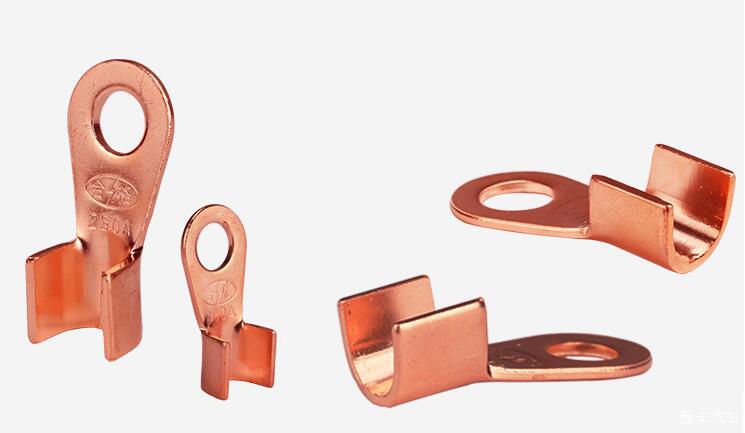

电瓶取电，专门购买接线铜片（2元/个）与原车台电源相接，方便电瓶安装。

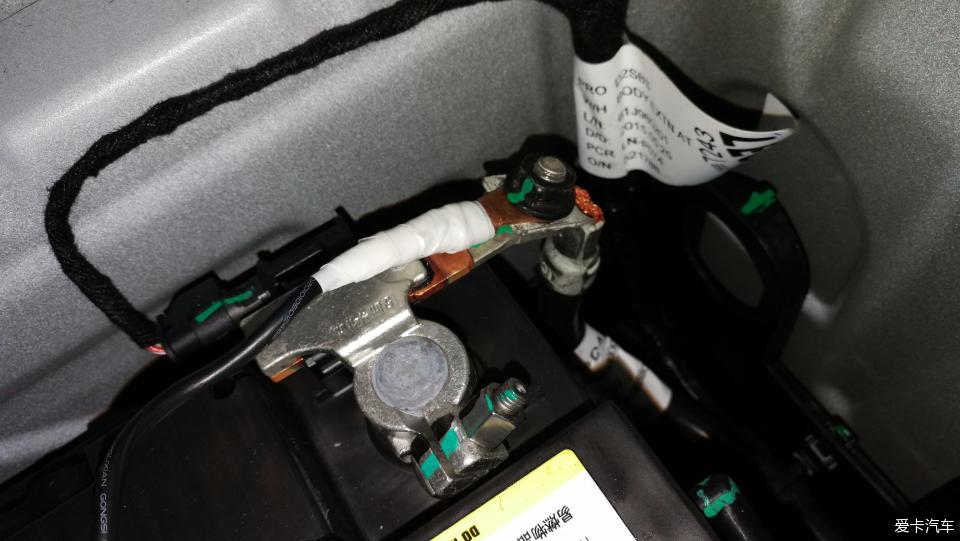

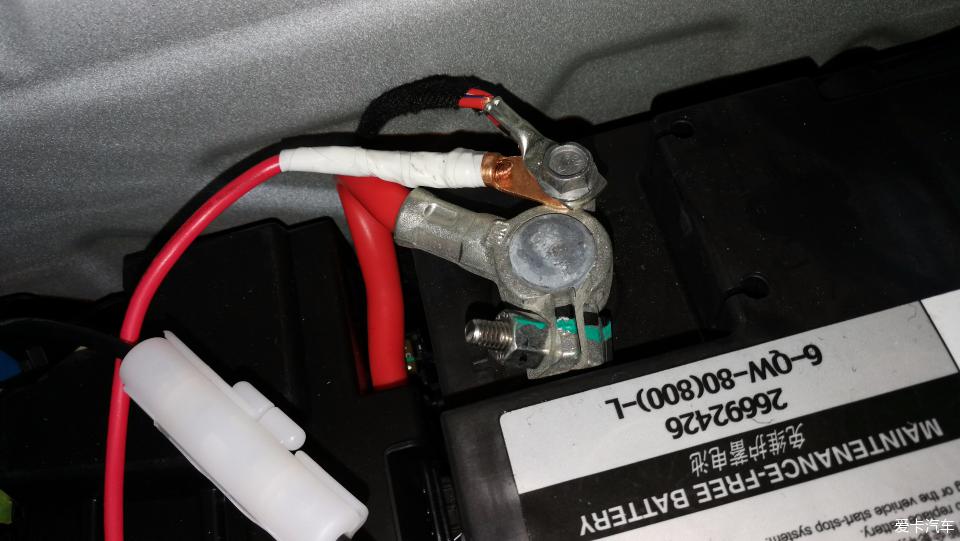

先连接电瓶正极

再连接电瓶负极

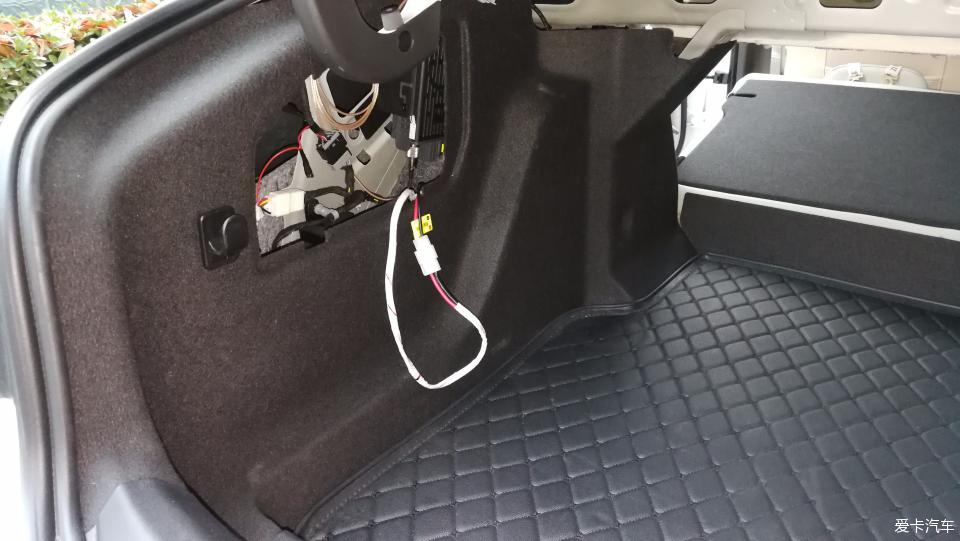

车台主机位置选在了后备箱左侧，有检查口，方便设备安装、调试！

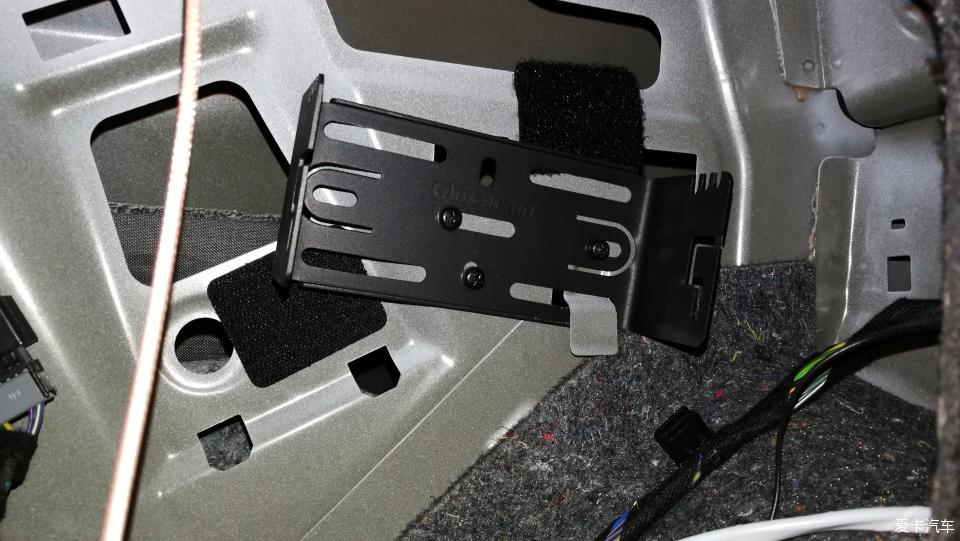

安装车台固定支架，自带的螺丝固定，我装了三颗螺丝很稳固！

固定车台主机。

主机基本安装固定完成，整理线束、对线束做隔音处理（很重要）。避免车辆颠簸出现噪音。

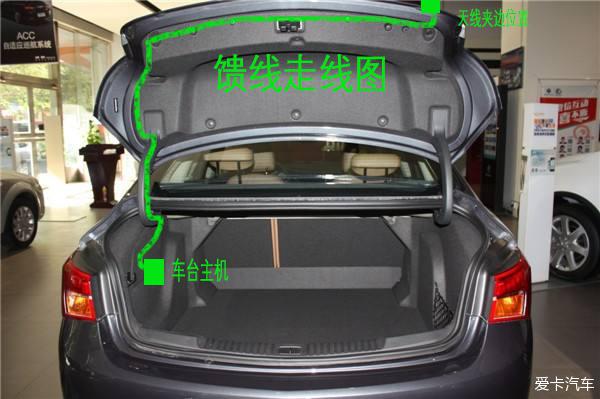

走馈线。全部塞到饰板里面，隐藏、美观、无裸露！

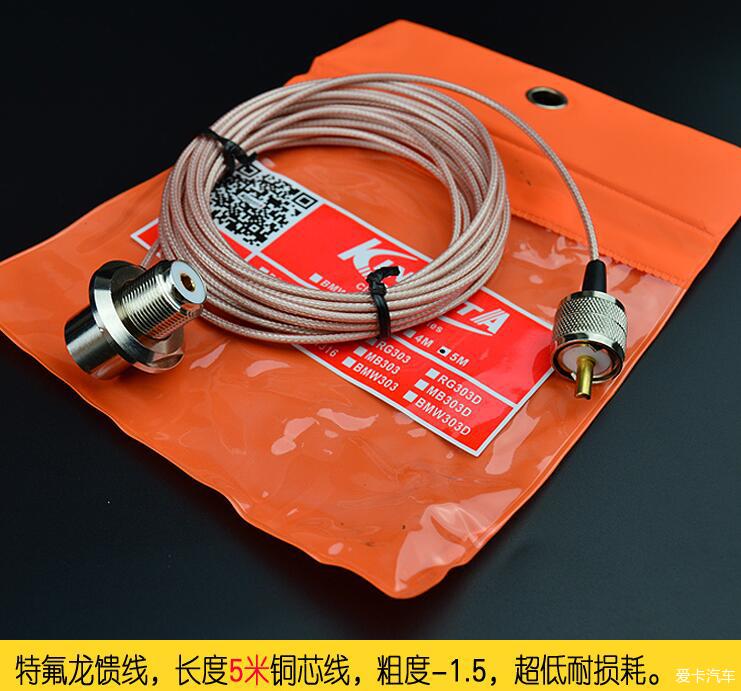

选用特氟龙馈线，花费90元。

安装夹边，购买的是新名天线夹边，花费100元。

（小号夹边、看起来精致美观些，适合小轿车，但不适合安装太沉的天线，容易致使后备箱边沿变形，还考虑到轿车，没有越野车那么高大，超过1米长的天线反而不美观，兼顾美观、性能、天线重量，最终选择购买了新名SW-510B天线、长度97cm，120元实体店购入，黑色低调），话说：合适自己的才是最好的

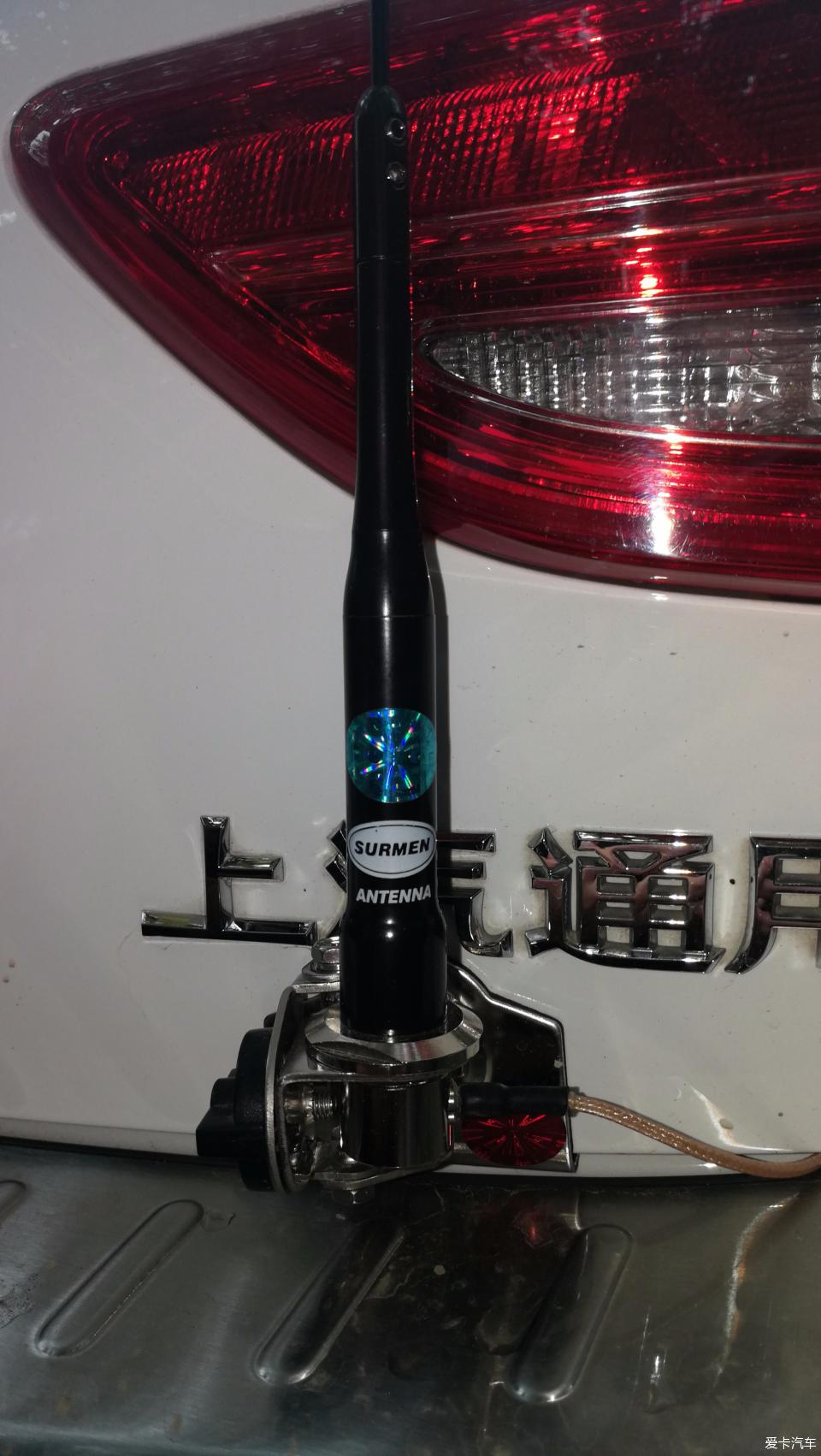

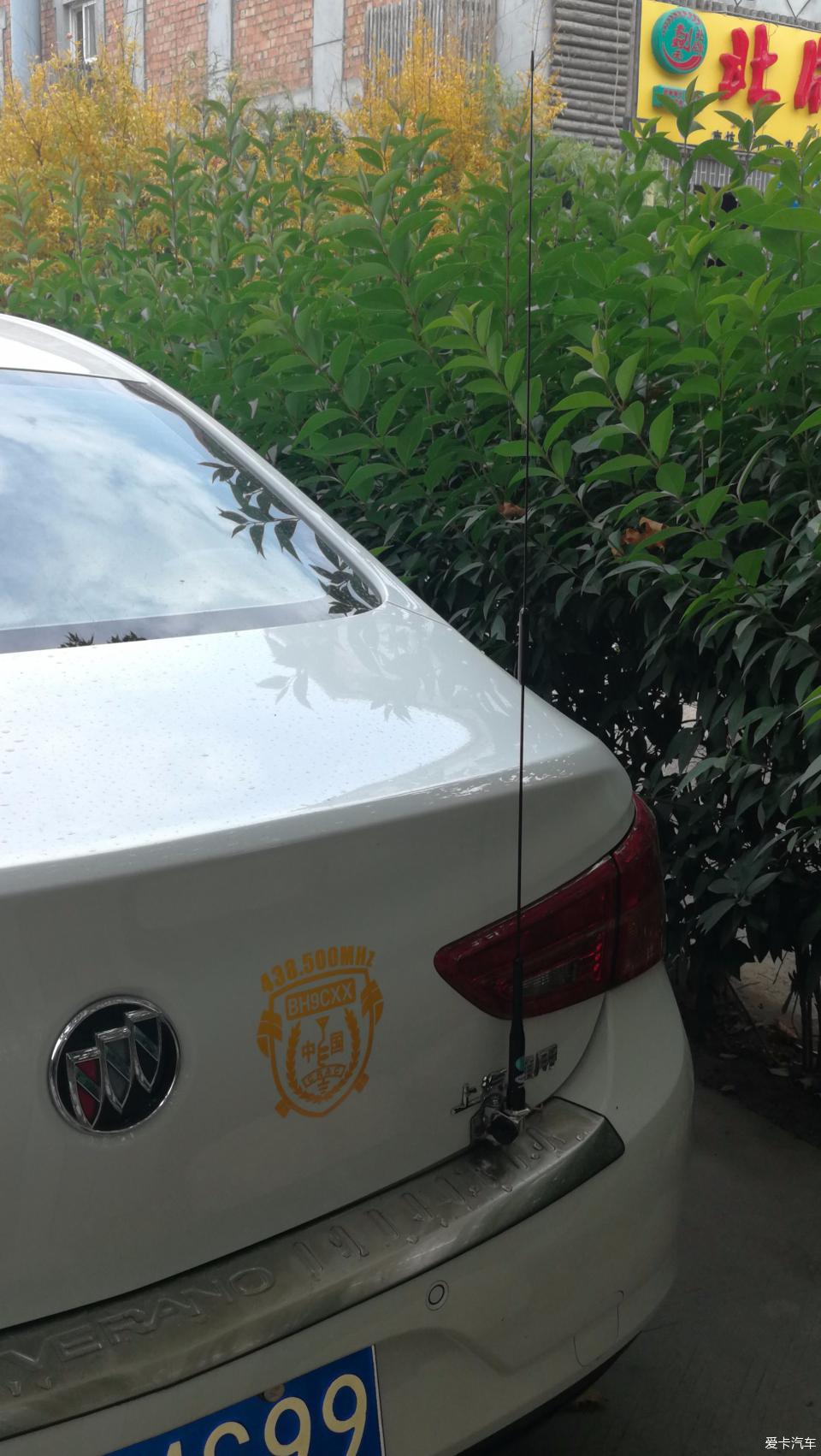

安装后效果！对于我这个间接性强迫症患者，还是能接受滴！[可爱]

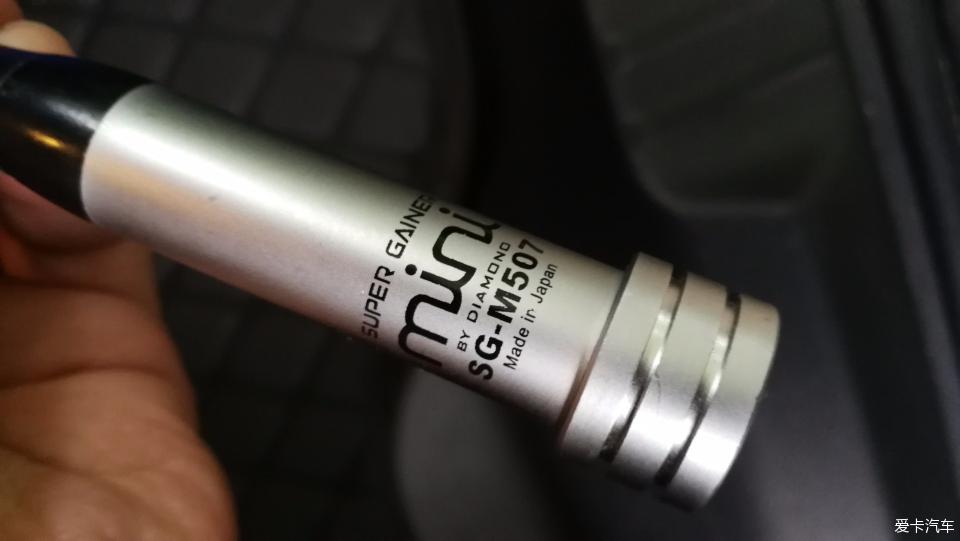

考虑天线没有防盗措施，以防万一又购买了一根仿钻石SG-M507放到后备箱备用，花费80元。（真钻太贵了，关键是一模一样我也分不清真假，网上咨询了卖家，卖家也分不清楚，只是说我只知道我们是从代理拿的货，保证真品，听着晕菜）！

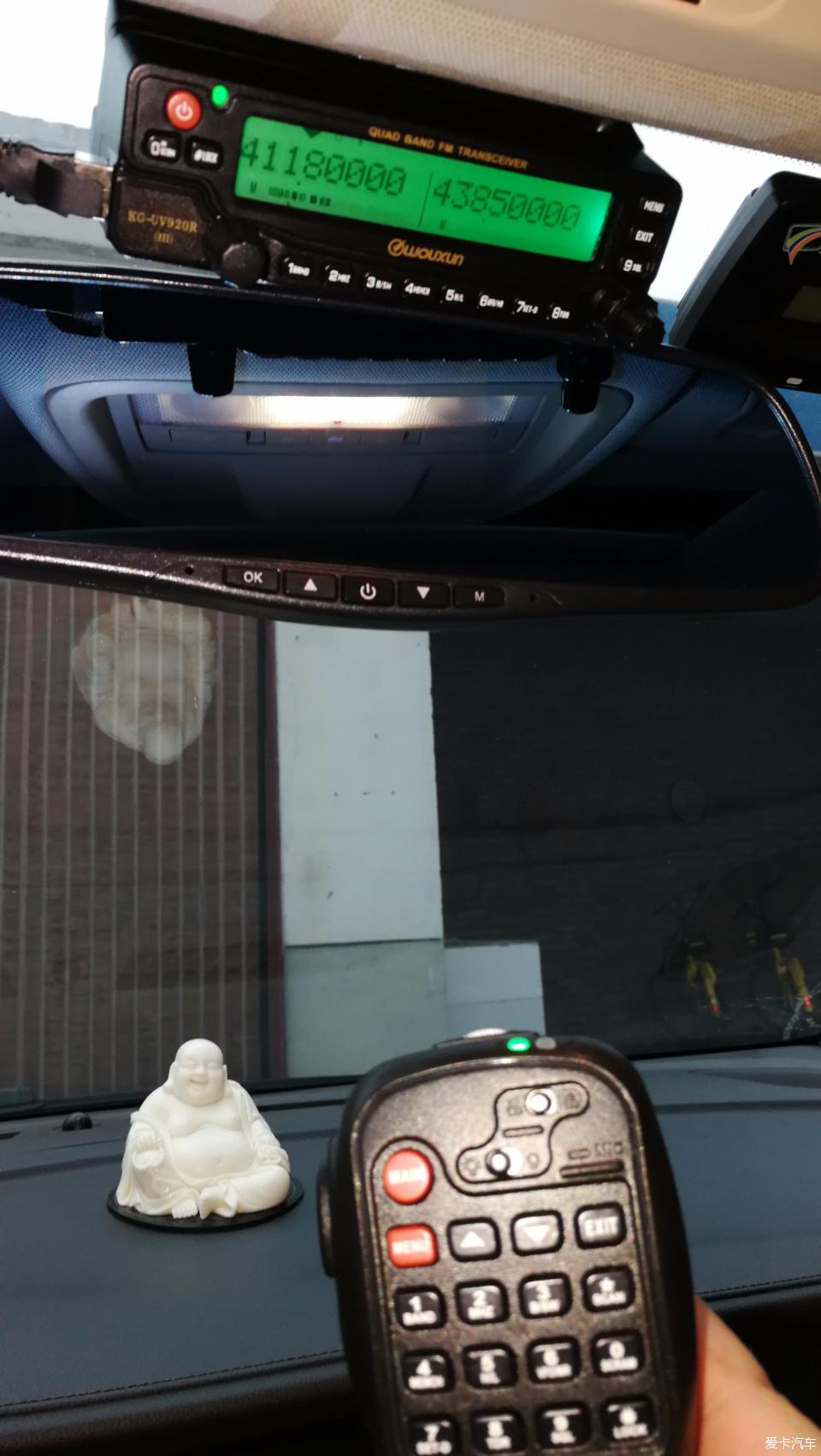

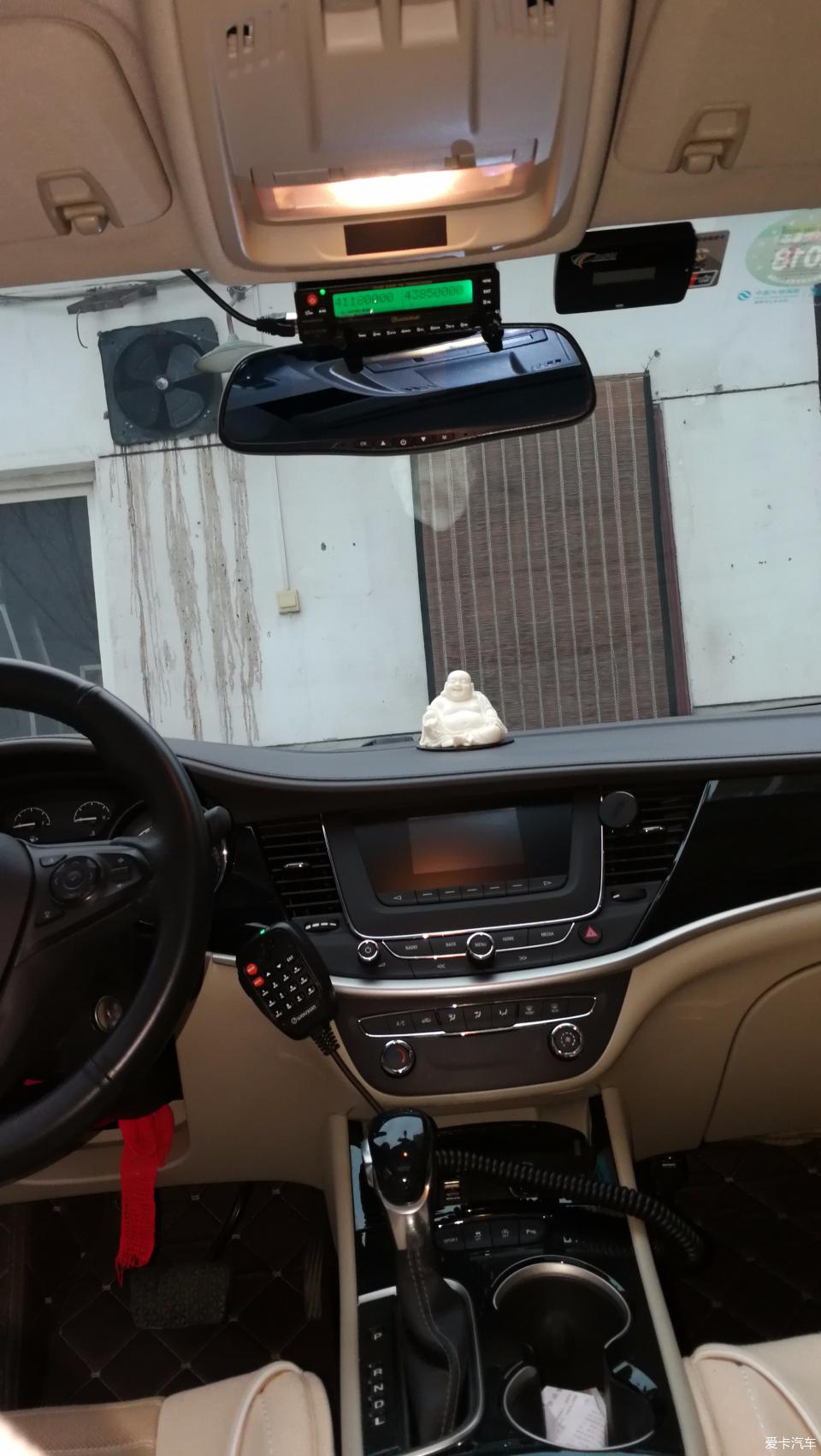

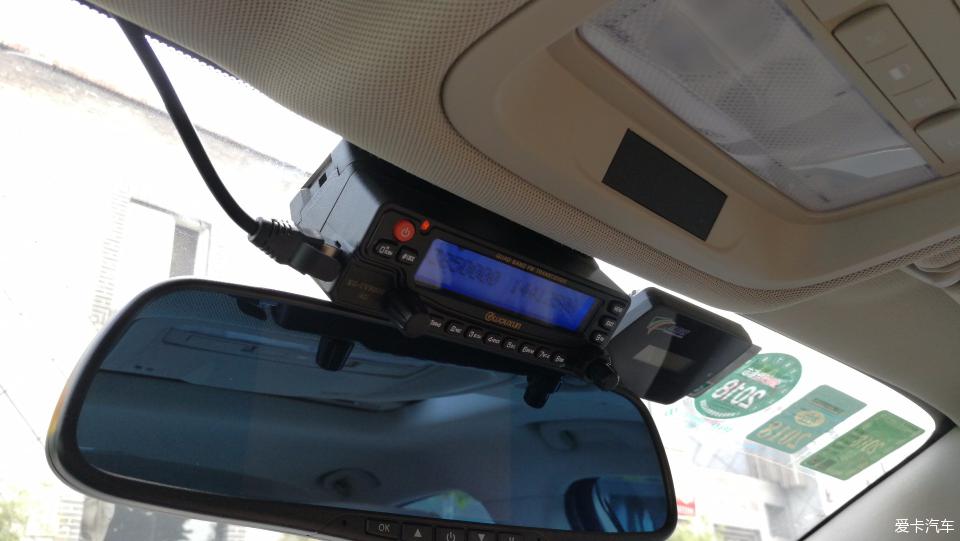

主机面板分离后，我再三考虑，兼顾美观、方便手制频（其实欧迅的手咪就可操作，很方便，不用担心面板上操作时间长了，吧车顶饰板弄脏）最终确定安装在后视镜上面，后固定面板用3M双面胶粘在前档玻璃上，因为前面板和后固定面板可以分离，将来审验拆取也很方便。也幸亏我之前ETC位置安装在了偏右侧，不然位置冲突了！

网上购买的3M胶，很方便，规格刚好合适，固定面板左右两片就够了！

面板左端裸露的线为手咪延长线。与主机连接的面板延长线已经彻底隐藏。（吐槽：要是这手咪延长线的端口带有直角的就好了，线就能收的更规整了，也多亏这款欧讯UV-920R（）是升级版，与老款相比将手咪插口放到了侧面，不然指不定怎么难看了）

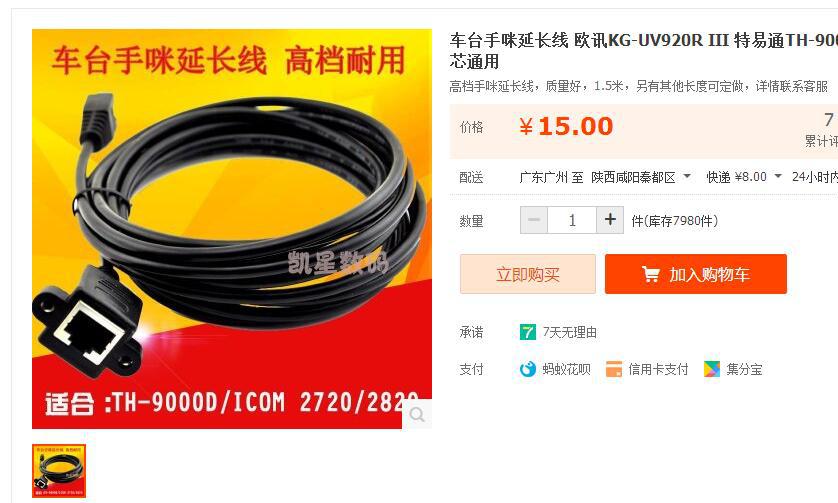

网上采购的手咪延长线，长度3米刚好、价格实惠。

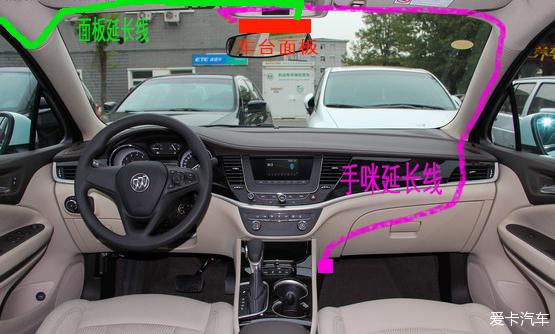

这是手咪延长线走线图。

手咪延长线的端口用3M胶固定在了副驾手套箱旁边，隐藏，也方便插拔手咪。

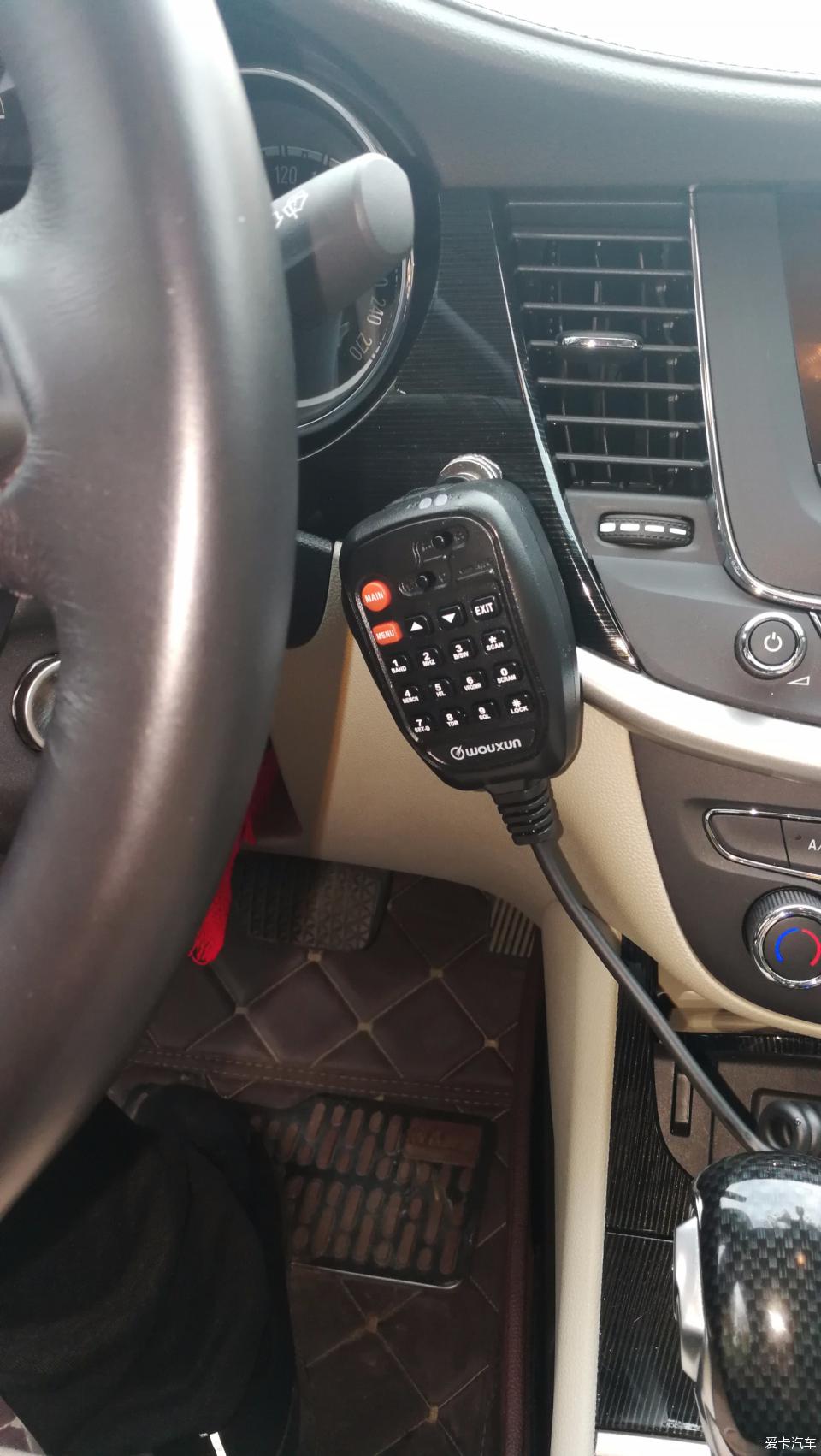

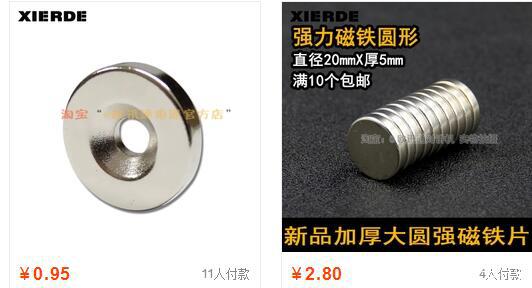

固定手咪的强磁很便宜，无孔的强磁片用双面固定在车中控台饰板。

不想上螺丝，最后采用强磁吸附，刚开始用硬币，吸力不太理想，最后全部更换强磁片，如上图。

一切搞定!开始CQ CQ CQ，This is BH9CXX, BRAVO HOTEL NINE CHARLIE X-RAY X-RAY, BH9CXX Calling CQ and standby。

最后，美好的73送给大家！

大家好！

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

BH9CXX xuser12445525 772 爱卡币 30 帖子加关注发私信青铜长老注册 2017-10-10 来自陕西省\|宝鸡市	发表于 2017-10-31 16:18 IP属地：未知 2楼引用 sinoak 于 17-10-31 16:11 发表的回复楼主辛苦
	大家好！ [每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

BH9CXX xuser12445525 772 爱卡币 30 帖子加关注发私信青铜长老注册 2017-10-10 来自陕西省\|宝鸡市	发表于 2017-11-01 08:48 IP属地：未知 3楼十米和六米段用得少，平常通联主要是UV段，四波段天线效果一般，单独的短波天线以后有需要再补充吧！
	大家好！ [每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

BH9CXX xuser12445525 772 爱卡币 30 帖子加关注发私信青铜长老注册 2017-10-10 来自陕西省\|宝鸡市	发表于 2017-11-01 13:06 IP属地：未知 4楼引用 7936 于 17-11-01 10:05 发表的回复不错的安装，学习参考一下喽。互相交流
	大家好！ [每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

BH9CXX xuser12445525 772 爱卡币 30 帖子加关注发私信青铜长老注册 2017-10-10 来自陕西省\|宝鸡市	发表于 2017-11-06 09:19 IP属地：未知 5楼引用 maiya 于 17-11-02 22:09 发表的回复 920r3同胞来顶
	大家好！ [每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

BH9CXX xuser12445525 772 爱卡币 30 帖子加关注发私信青铜长老注册 2017-10-10 来自陕西省\|宝鸡市	发表于 2017-11-06 09:29 IP属地：未知 6楼手咪挂钩和和馈线检测及苗子的驻波比的测试调整随后抽空会补充进帖子来！
	大家好！ [每日热点]:【旅行游记】打卡妈屿岛... 回复本楼 \| 评分 \| 举报

BH9CXX

xuser12445525

772
爱卡币
30
帖子

加关注 发私信

青铜长老

注册 2017-10-10 来自陕西省|宝鸡市

发表于 2017-12-07 08:15 IP属地：未知

7楼

引用直线下降于 17-11-26 02:37 发表的回复

-1.5的馈线会不会太细了啊

细了是考虑过门缝方便，但影响信号传输质量，根据实际体验评测，最终更换了台湾老鹰TSA32D纯铜50-2 M头3米馈线，一是线径加粗、一是馈线距离与之前缩短了2米，加上老鹰的品牌做工，效果一下就不一样了！杠杠滴！
