【龙腾虎跃】无损加装日行灯流光转向灯
本文为爱卡ID【不再犹豫2018】原创
如果您也想加装，希望能对您有所帮助。乐于折腾的我，一直没有停下脚步，最近关注一新款汽车LED软灯条，转向流水式，超薄防水导光条日间行车灯。我喜欢蓝色日行灯黄光流水转向灯，咨询客服，很耐心的解答我的各种问题，产品质保一年，果断下单。
这款LED软灯条，功耗低，防尘，防水，超薄仅4㎜，自带背胶，免拆大灯安装，流光转向，瞬间提升爱车档次，适合大部分车型无损安装。
请看以下无损安装全过程。（文中车型为2016款，奇瑞瑞虎3）
这是未安装前的样子。
先来几段小视频您欣赏
再上几张安装后的效果给大家欣赏吧。
（下图中是以前改的示宽灯 可以遥控变色，七彩常亮，爆闪。祥见，不再犹豫2018的其它帖子）

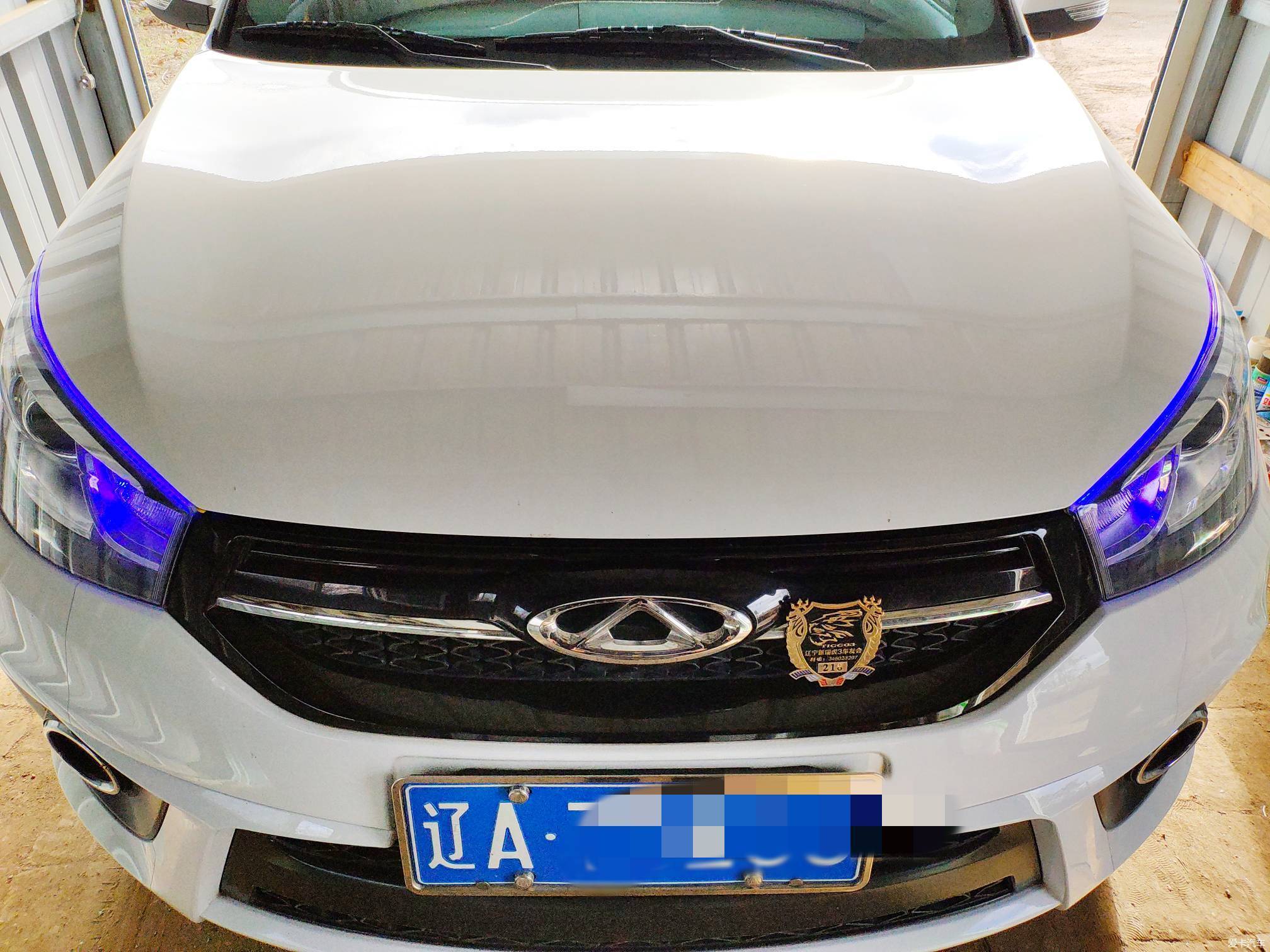

超喜欢，炫蓝日行灯，冰蓝示宽灯。

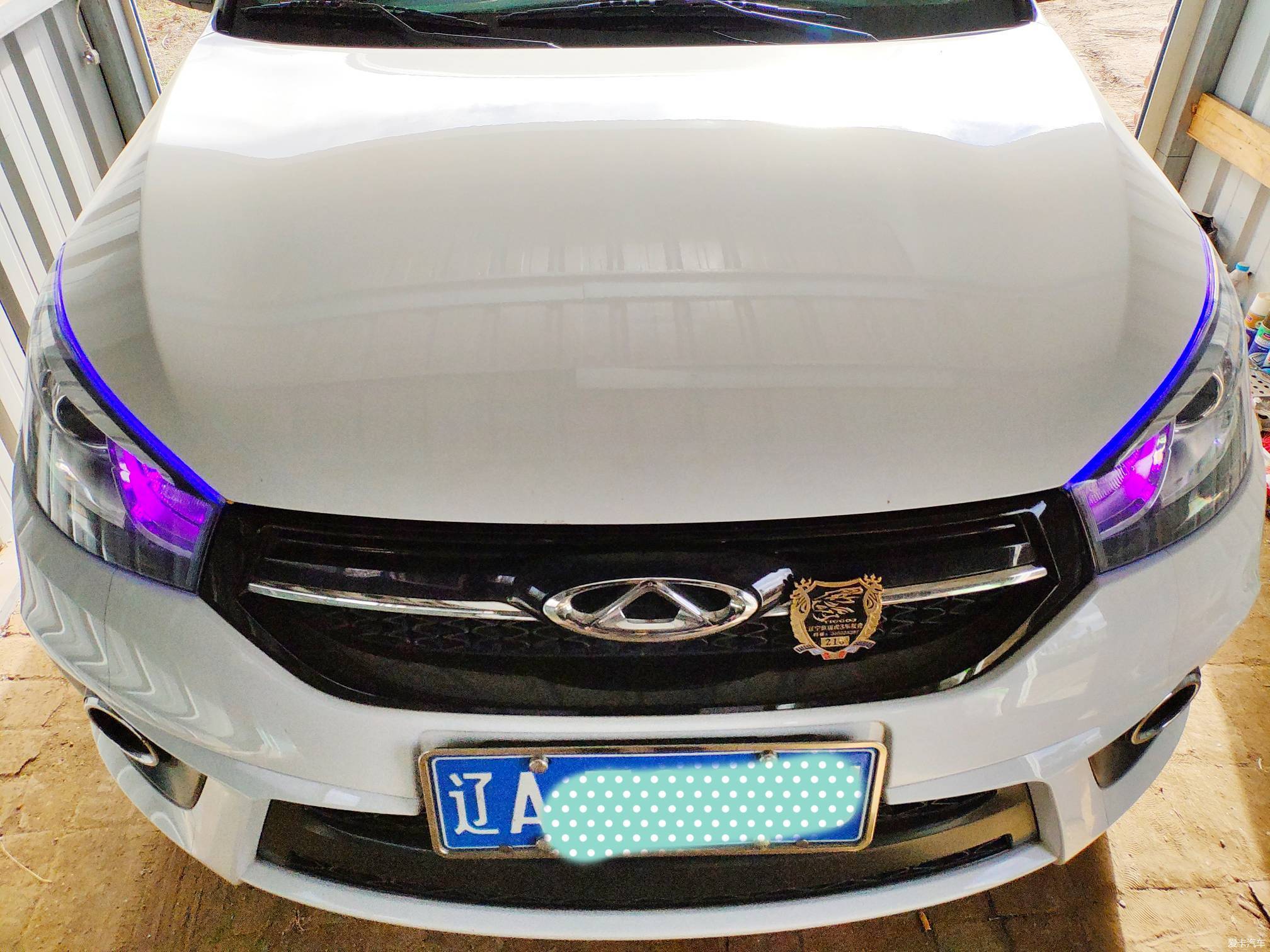

炫蓝日行灯，紫色示宽灯。
这效果咋样嘛？好好看？哈哈，真好！

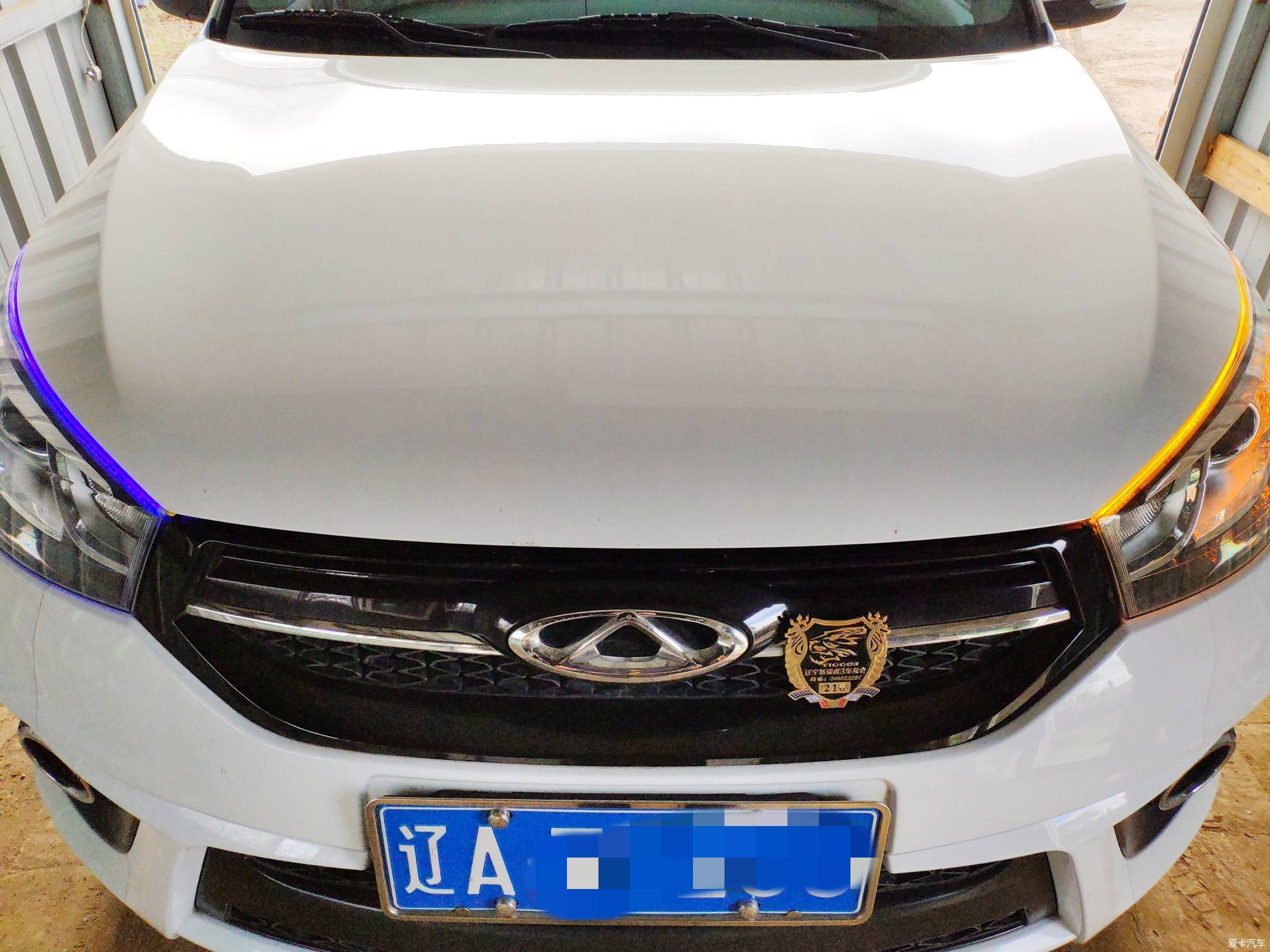

红色示宽灯，流光转向灯。

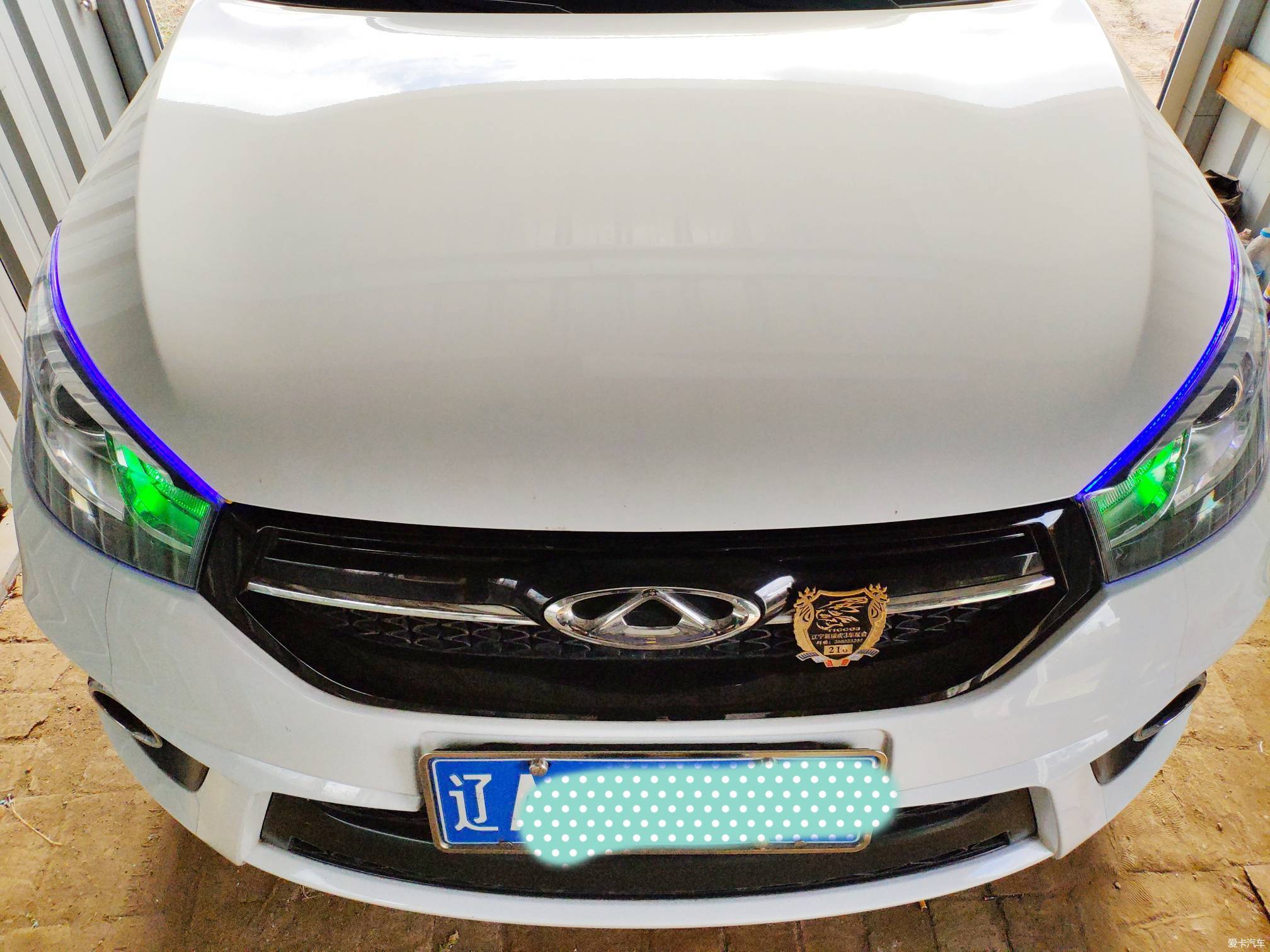

绿色示宽灯，炫蓝日行灯。
红色示宽灯，炫蓝日行灯。
冰蓝示宽灯，炫蓝日行灯。
紫色示宽灯，炫蓝日行灯。
深蓝示宽灯，炫蓝日行灯。
粉色示宽灯，炫蓝日行灯。
不知道大家喜不喜欢，反正俺是喜欢。进入正文：无损安装全过程
发动机舱已好久没有擦拭清洁了，再有刚下夜班，天气降温，着急安装，有点脏，大家就忍忍吧，拜说我哈哈。
首先要测量爱车大灯罩，上边缘的长度，否则无法购买，不测量不知道买多长的灯条，测量结果为60mm。
到货，打开机盖准备安装。
注：灯条未安装之前一定要先测试一下。
先安装左侧灯条，有线的一端，沿着缝隙穿进发动机舱。
撕开灯条背胶，沿着灯罩上平面粘贴牢固。

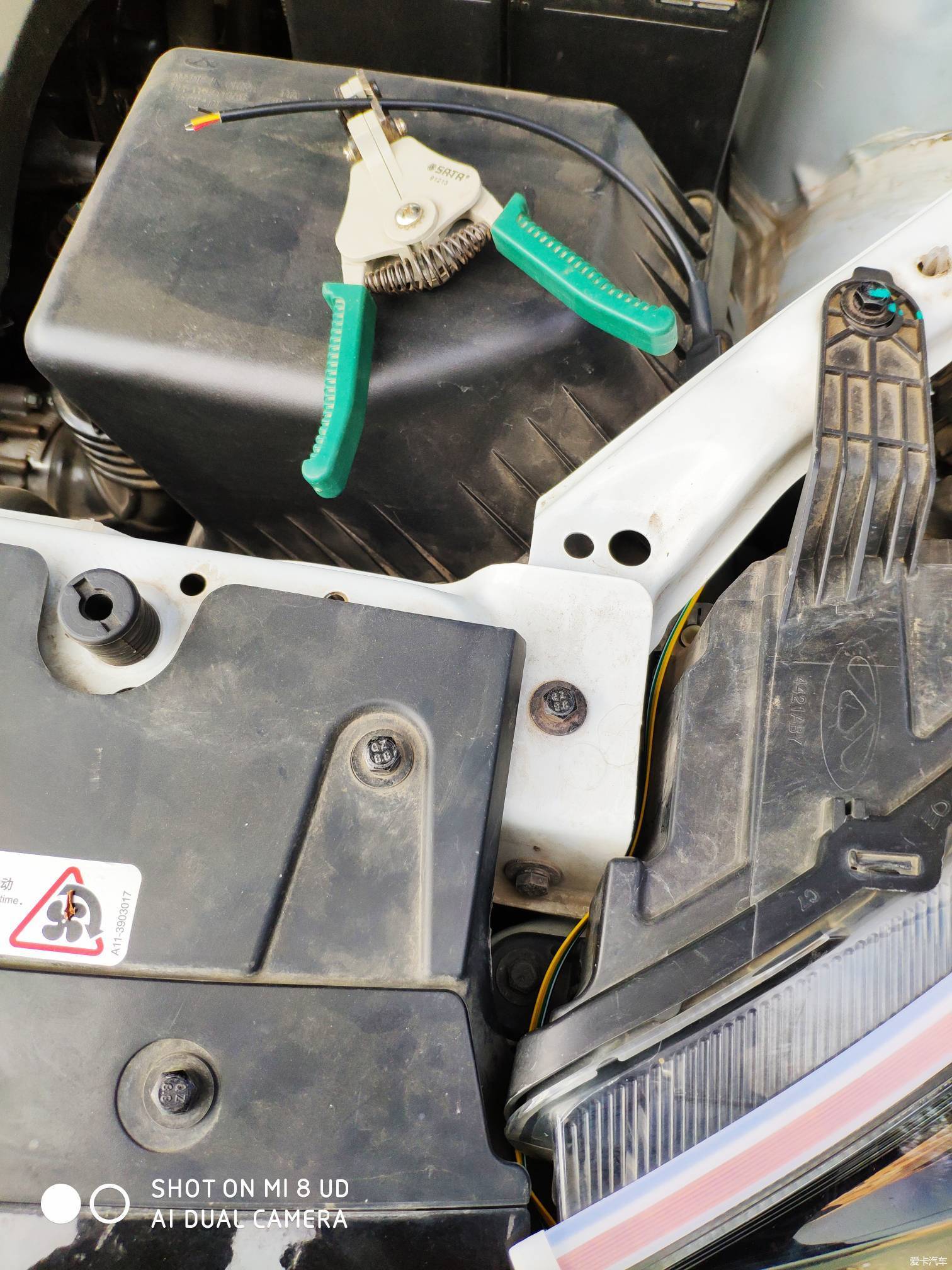

用剥线钳，剥去一断外皮，待用。

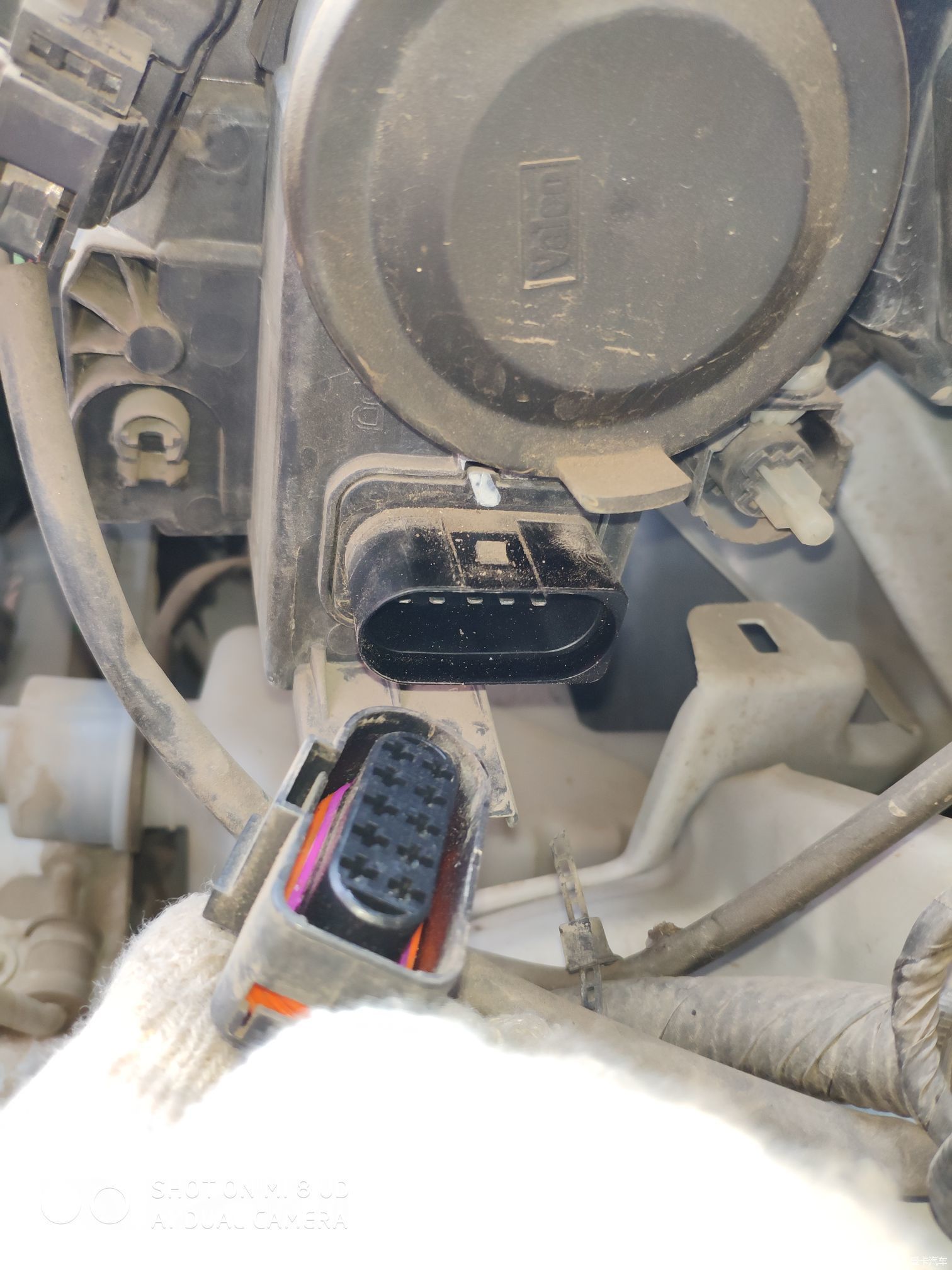

按住图中卡扣，拔出线束。（左←大灯后面的线束插座）
这里说一下，可能部分车型需要解码，安装前请测试。
重点来了：接线方法，灯条共3跟电线。
1黑色为搭铁线，接车身任何金属部位或负极。
2黄色为流光转向灯，接原车转向灯线束上。
3红色为日行灯，有两种接法，（1接原车acc火线线束可实现常亮。2可以接示宽灯，打开示宽灯开关时，点亮）
开启双闪和示宽灯测试接线结果为，
1接黄色线，转向灯。
3接红色线，日行灯。
5接黑色线，负极搭铁线。
线束上标有线号，与对应颜色连接即可。（注：本车为奇瑞瑞虎3车型，接线方法不代表其它车型）
分别开启示宽灯和双闪测试。
开启示宽灯开关，蓝色日行灯亮起。
开启双闪或转向开关，黄色流光灯亮起。
上面已经测试找出，接线线号和位置，那么怎样才能实现无损连接呢？
第二个重点来了注意：
线束坐上原厂有其它空余线孔，被胶塞封堵，起到防尘，防水作用。
用细铁丝或细螺丝刀，把胶塞从内向外顶出。

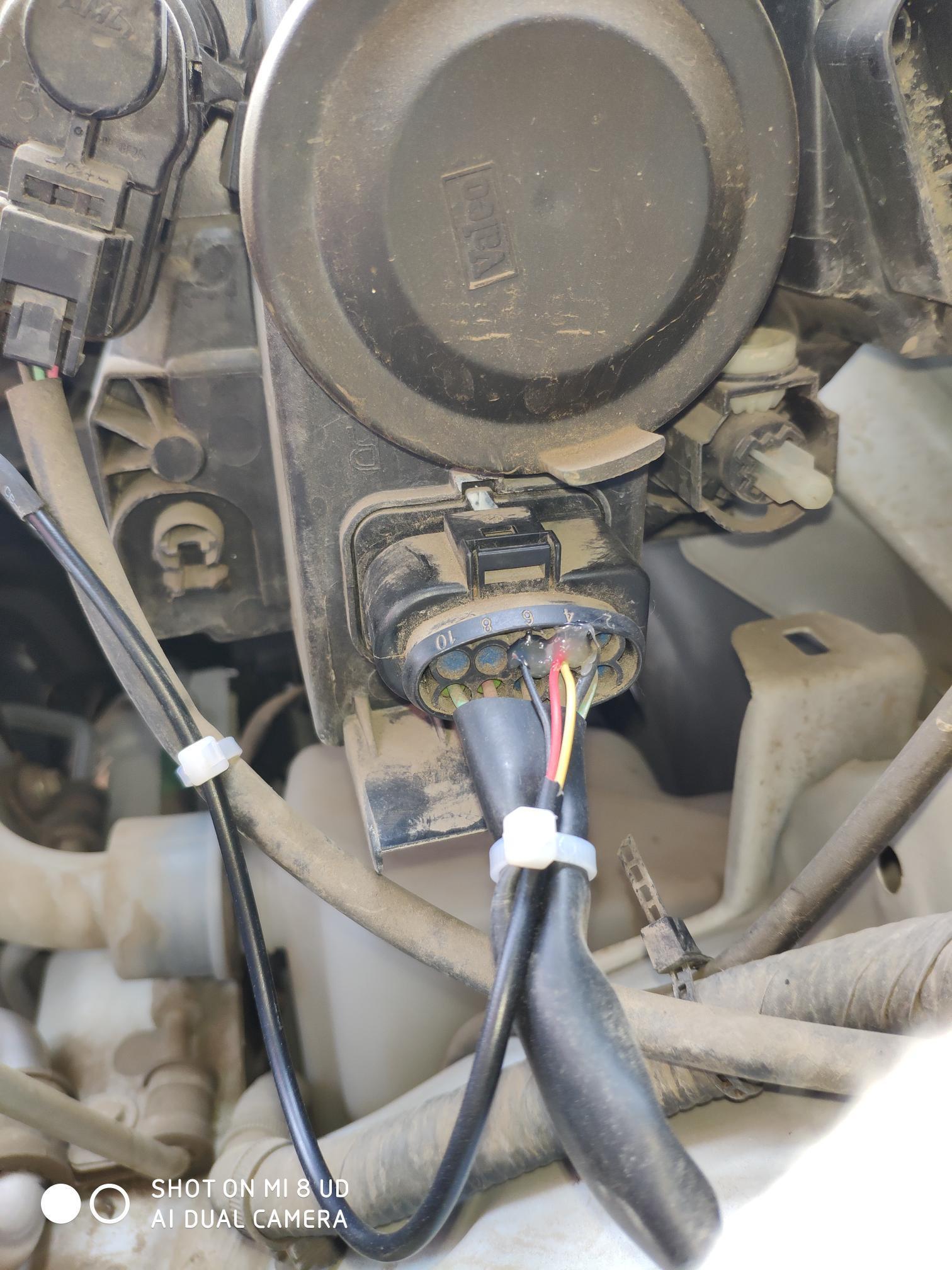

再把灯条三根电线穿入孔内。
分别塞进135线束插座内，实现：
1接黄色线，转向灯。
3接红色线，日行灯。
5接黑色线，负极搭铁线。
再次分别打开双闪和示宽灯开关，确认可以点亮日行灯和转向灯后，插回灯座。
为了避免后期线束进水，要用上神器了。对了，热熔枪。
当然其实玻璃胶也可以的哦。

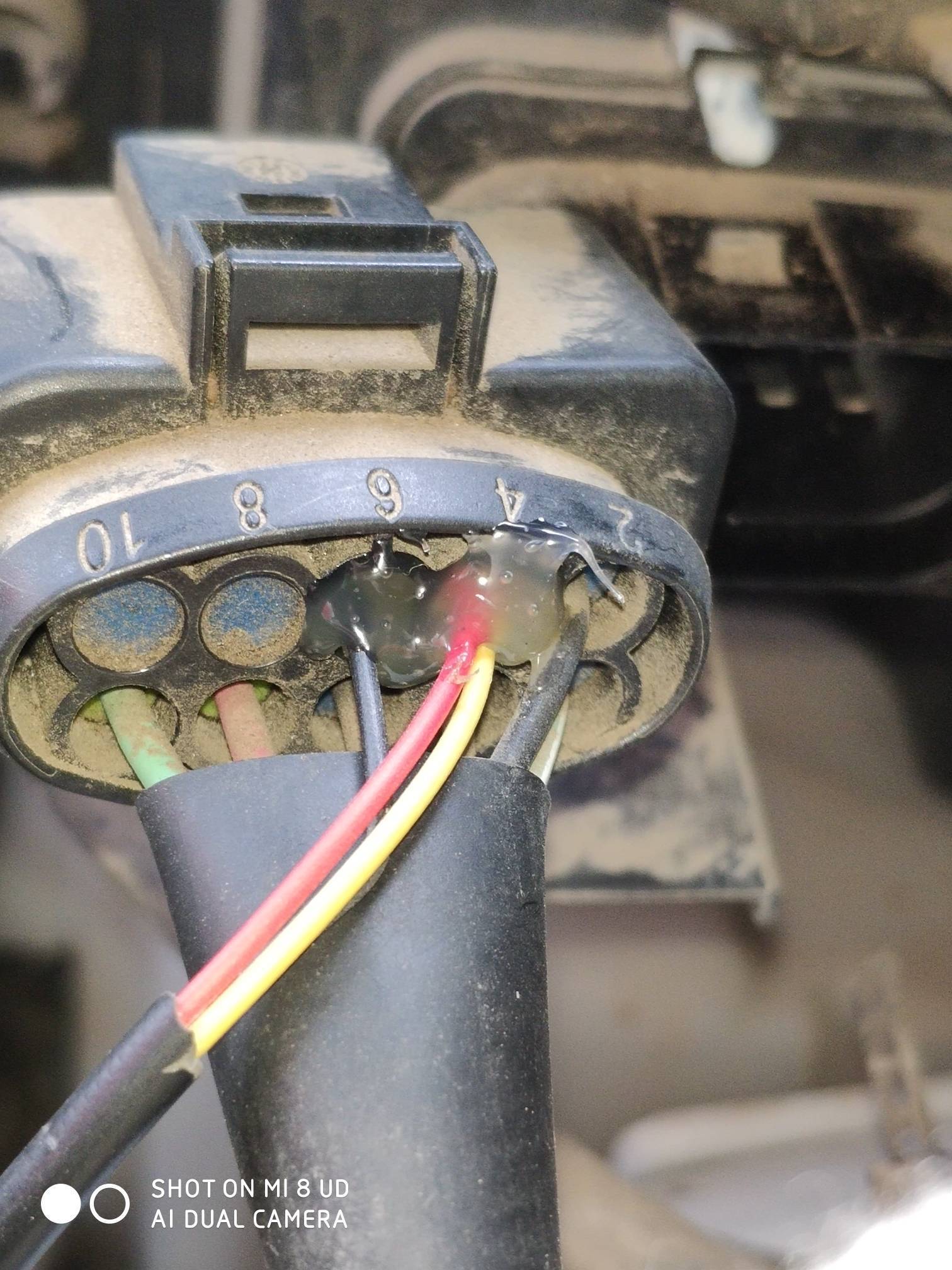

用热熔胶封堵严实，防尘，防水。
为避免行车震动线路摩擦，必须要用扎带或电工胶布固定那才完美。
左侧安装完毕。
继续安装右侧。
按左侧步骤，粘贴灯条。
[
