探岳恢复原厂前雷达，实现自动杀停，低于15公里自动开启雷达！

爱卡币+20

共获得爱卡币

探岳2驱豪华P20多万的车居然没有前雷达！伤脑筋！我原来的腾都有前后雷达！尼玛改它就完了！（刚提的车未满月，拆着心疼啊）
做一篇作业造福一下车友！（好东西就要分享）

爱卡你给我邮寄的标是坏的！！！

卖家很给力，因为双十一快递堵车，特意给我发顺丰！给你个***的赞！

出门迎接老铁！
：来了老铁！

包裹到位！顺丰真是快啊！

几大部件合影！雷达，开关，模块，蜂鸣器，雷达底座均为原厂，至于线束~算了不纠结了！线材德标够用就行了！

模块特写！

刚好同事的迈腾在旁边，测量一下他原车雷达间距~

卖家带过来的大众奥迪开孔神器！超级好用！回头需要邮寄回去（有保证金）先用8㎜钻头打中心孔~再用神器！

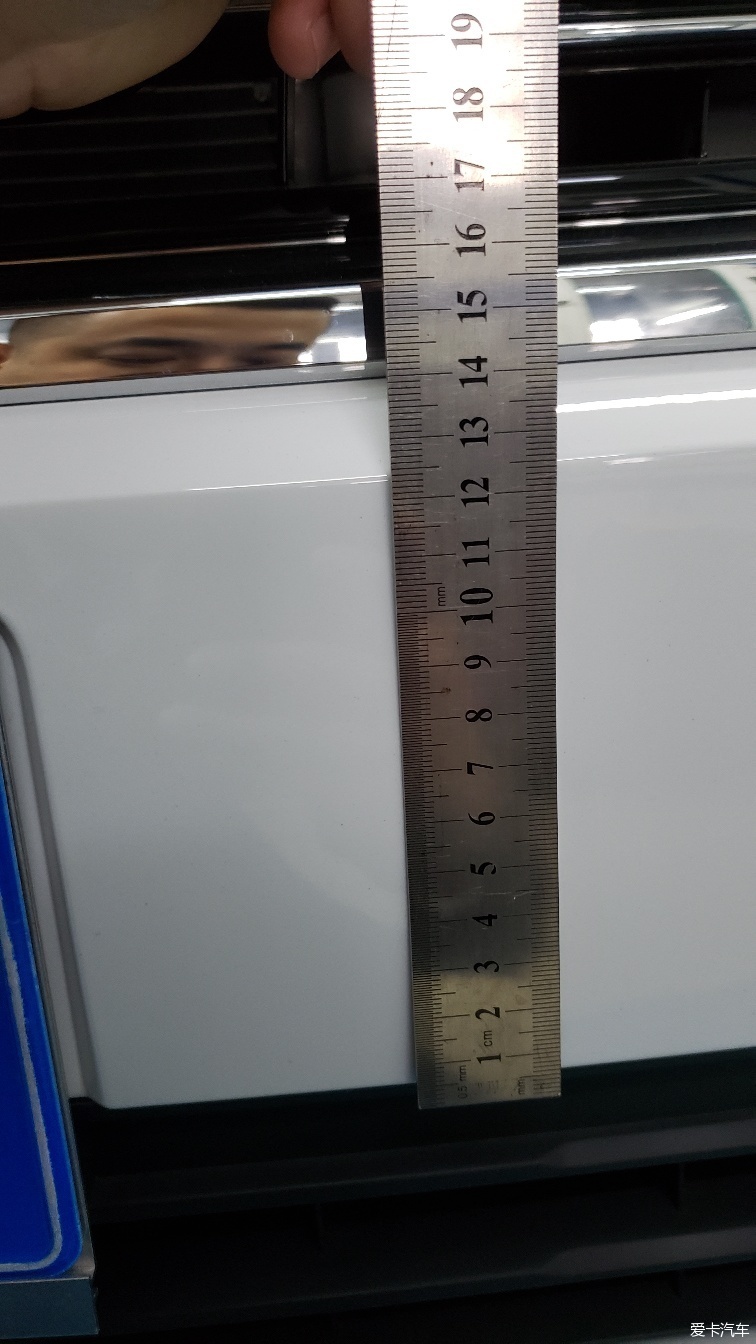

间距定位！标记！

定位标记，与封钉距离19CM

德系随车必备工具！

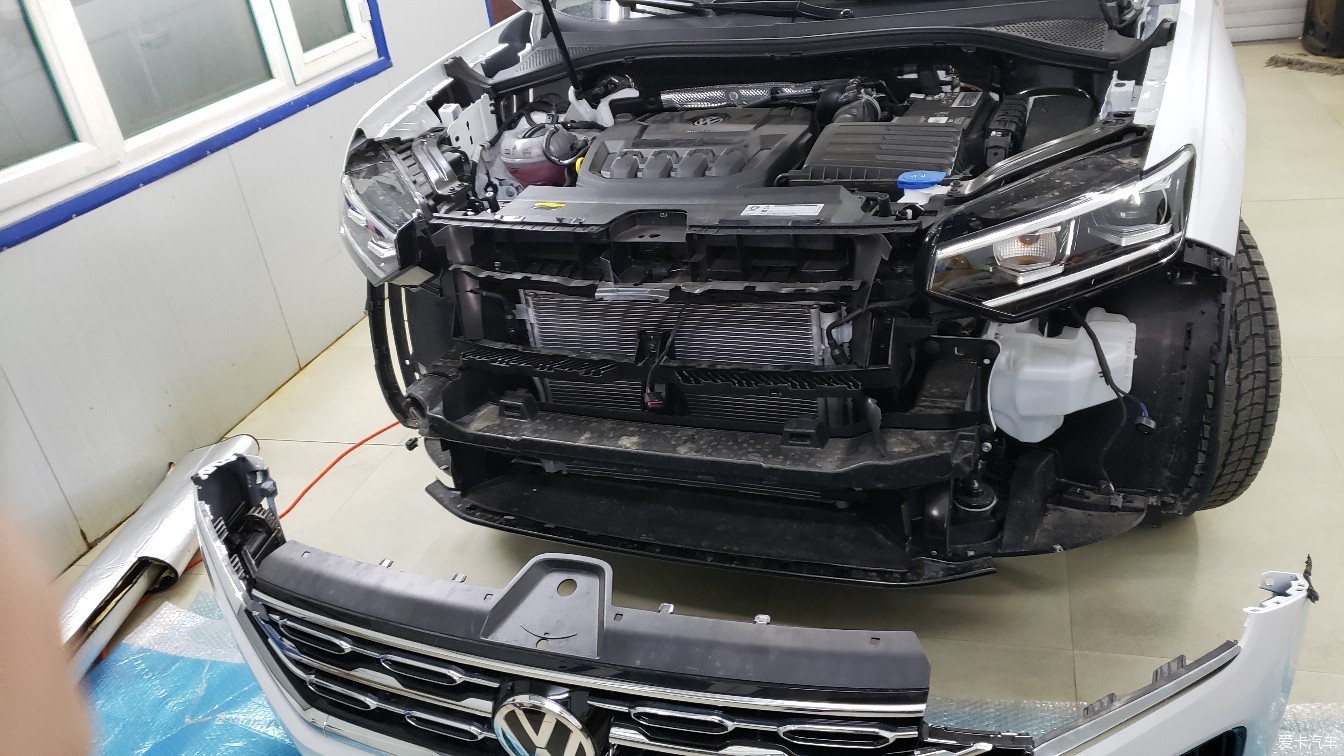

拆解就不细说了！就是一顿小螺丝~让后大力出奇迹！只断了一只卡扣！

原厂图！

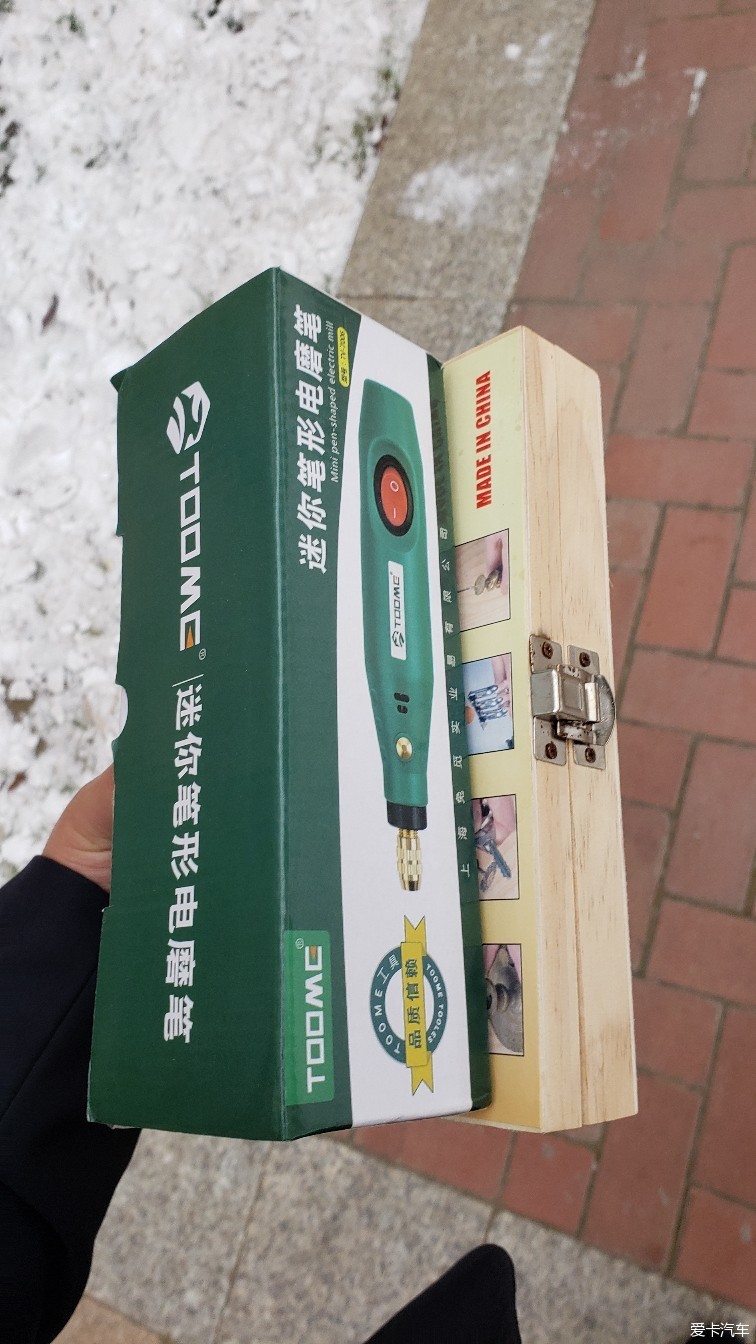

需要的工具~早上出来忘记带了！为了完美中途回家取的！

左侧行车灯后面！

右侧行车灯后面！准备下刀！

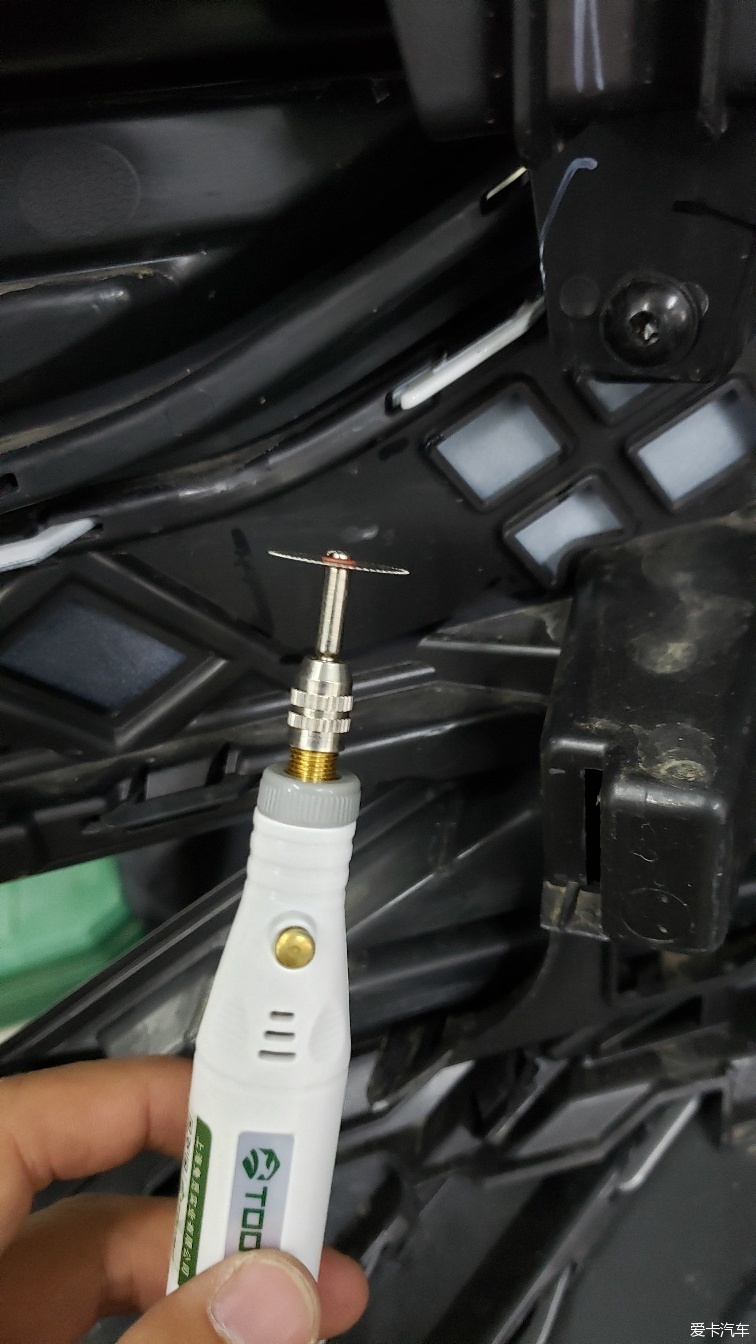

组装工具！

看着很锋利的样子！

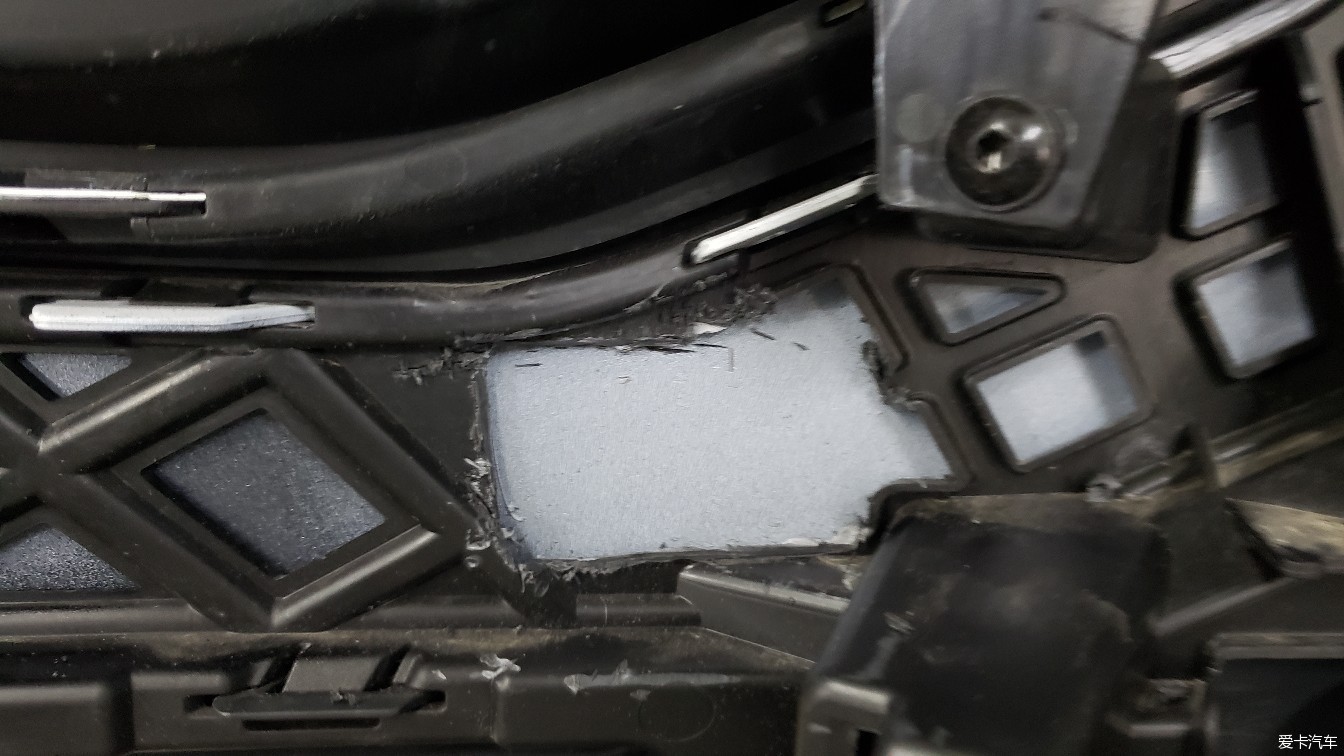

开孔，原车杠后面有一层保护框架~需要挖出雷达底座的位置~不要太用力免得把杠伤到（割透了就完蛋了）

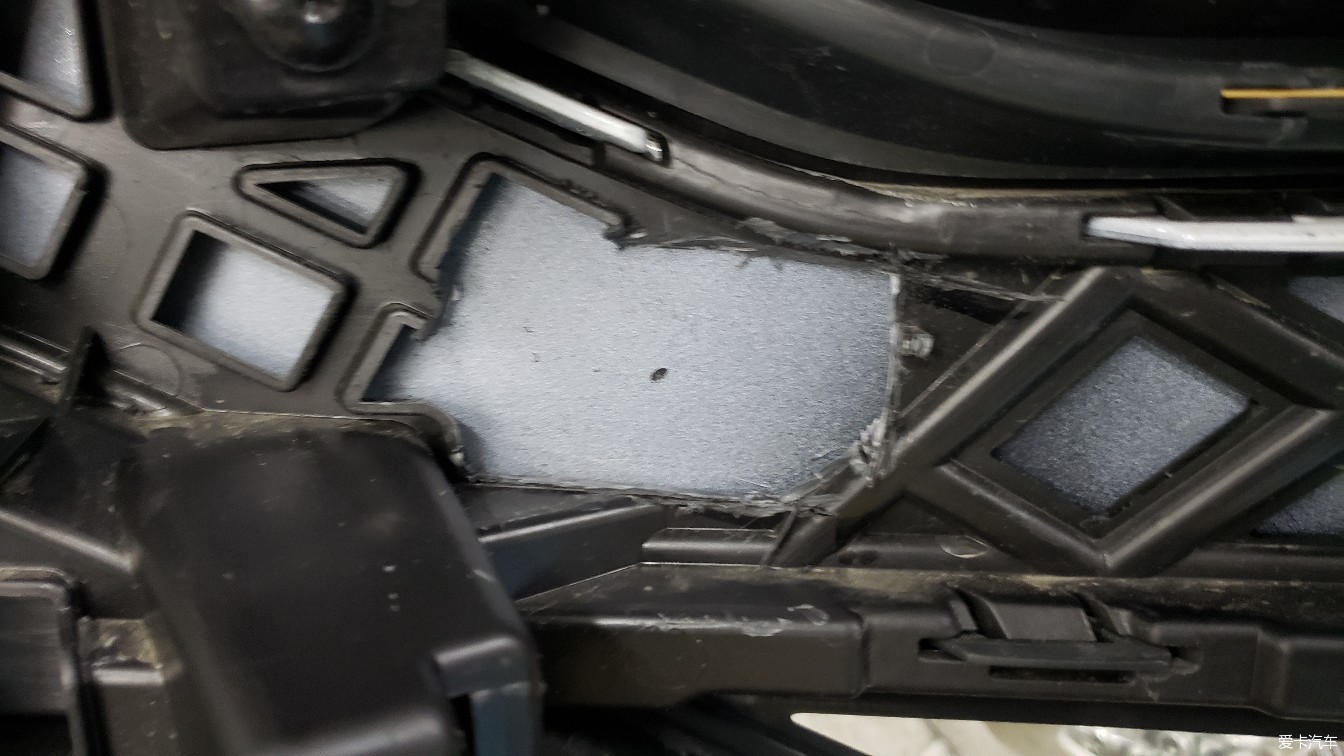

部分已经被割掉！

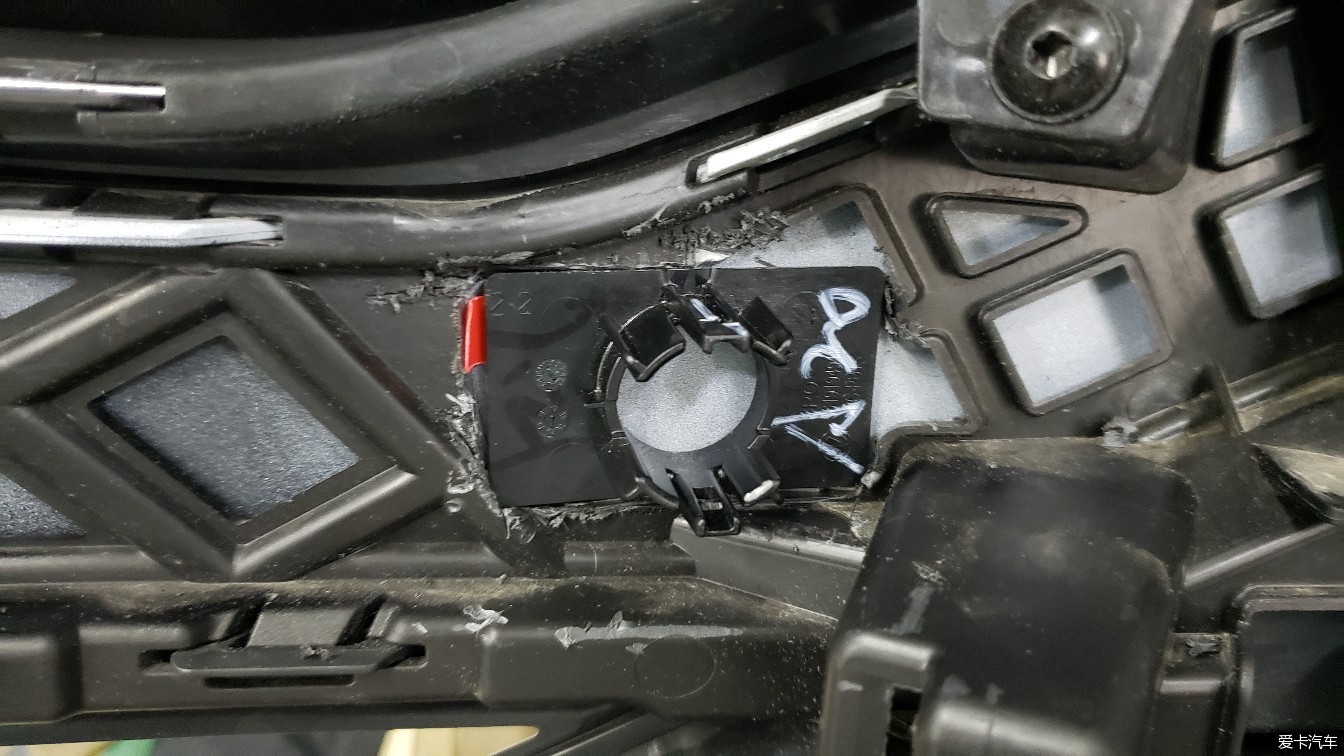

把底座比量一下~对好位置！另一侧也按这个距离弄！免得左右不协调！

OK 搞定一侧了！欣喜中……

另一侧！

放上底座！在圆孔中间做标记，方便打孔！

中间这两个在外面打孔！

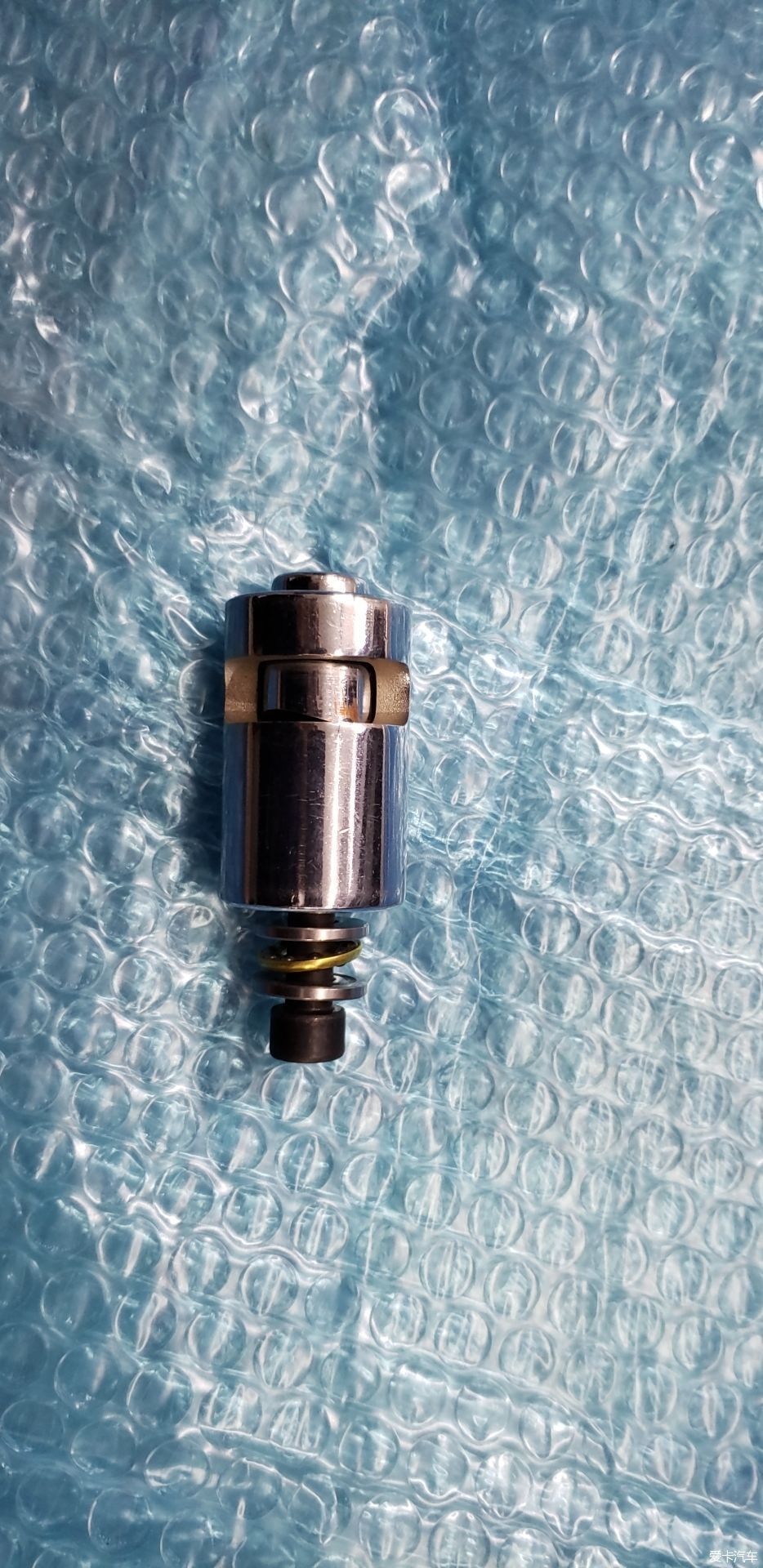

开孔神器！很圆！原厂漆就是好！一点没嘣！

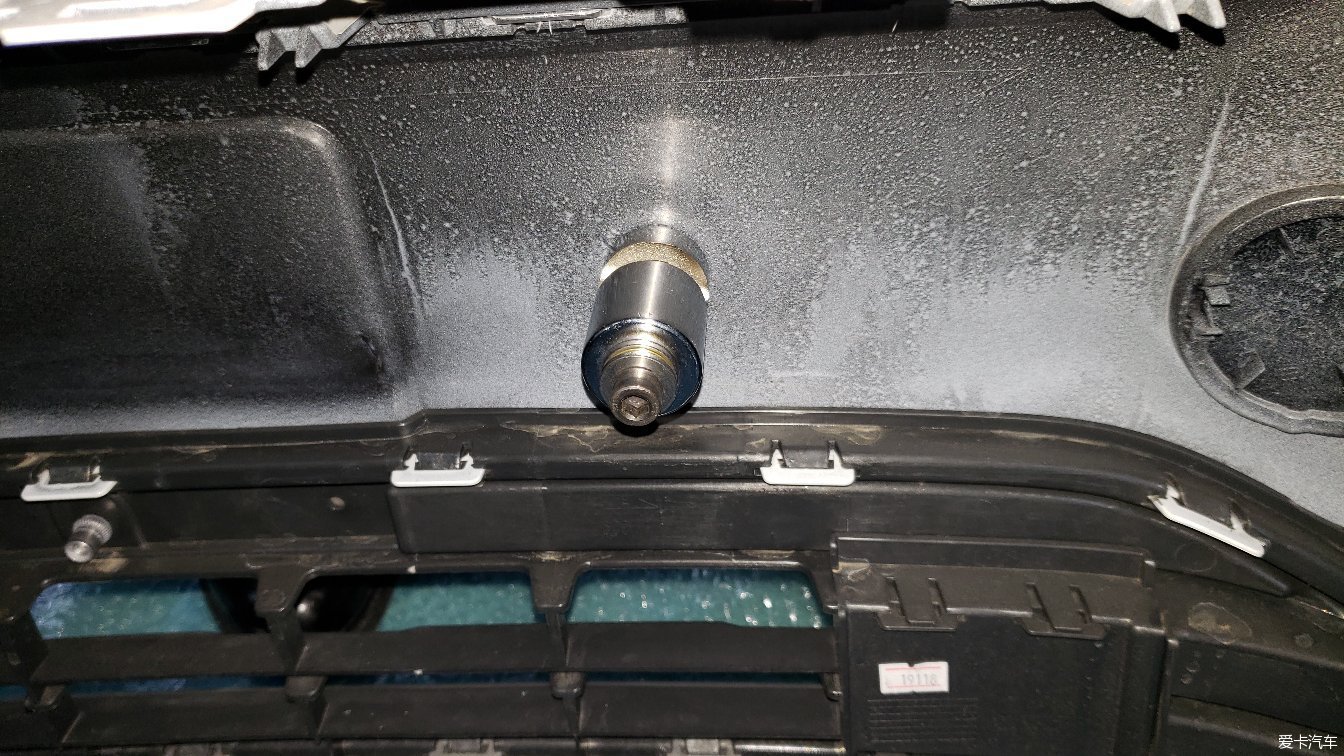

神器另一侧~用内六角旋转开孔！

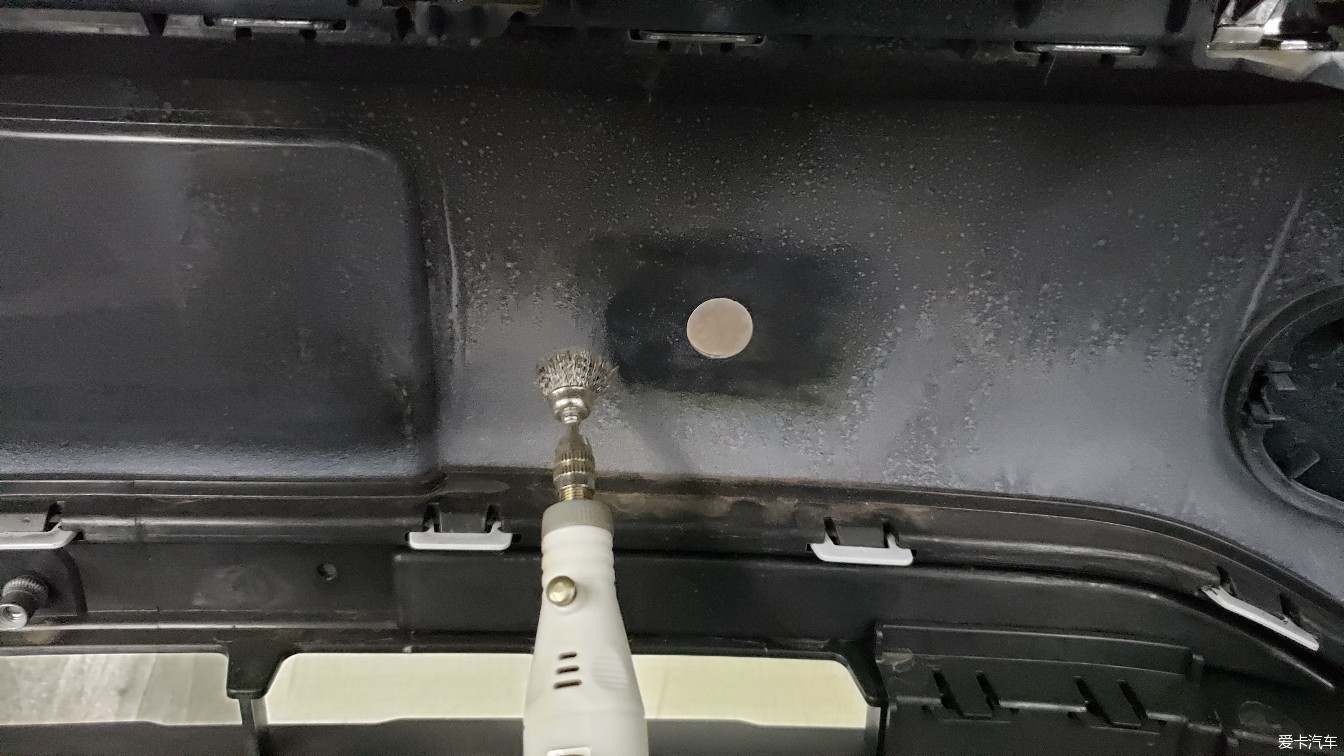

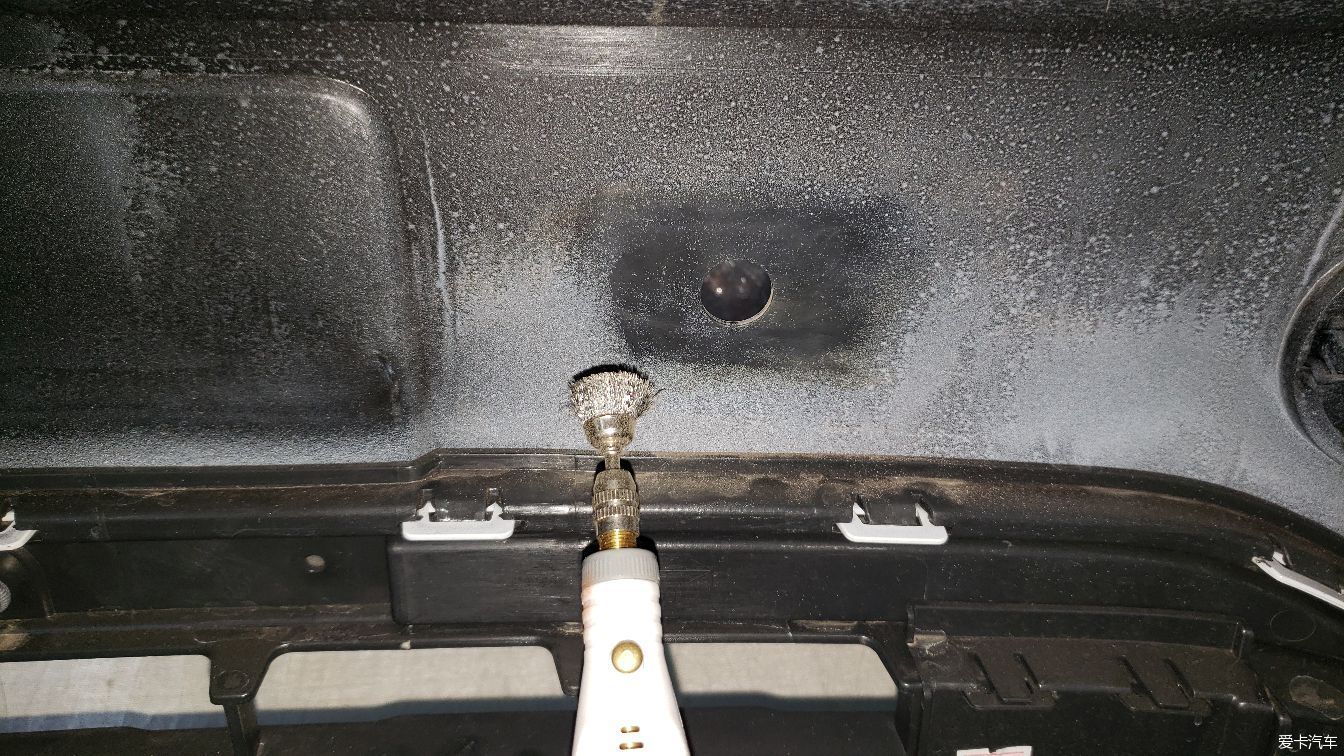

开孔后~原车杠反面有部分底漆~需要把底漆打掉！（不打可能粘不牢）

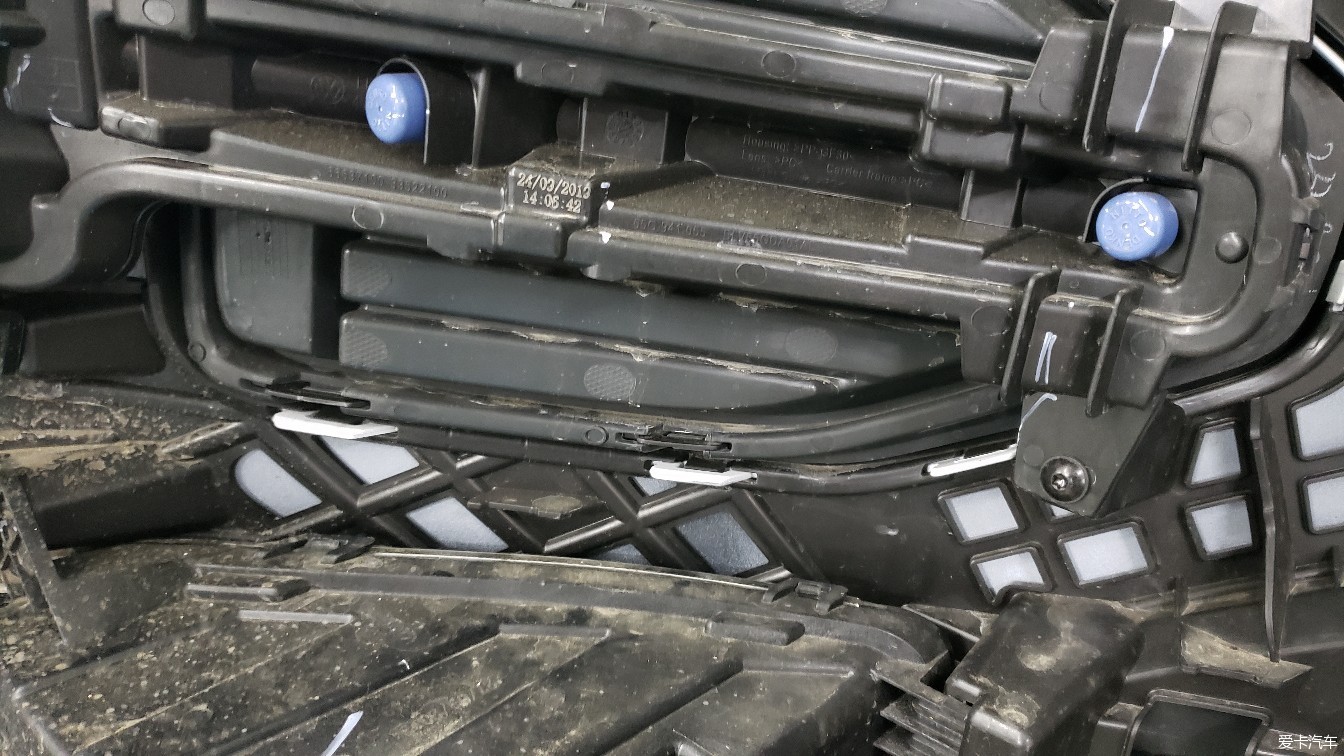

搞定一个！安装底座的时候，用加热枪烤适量温度（杠打磨处底座胶面）

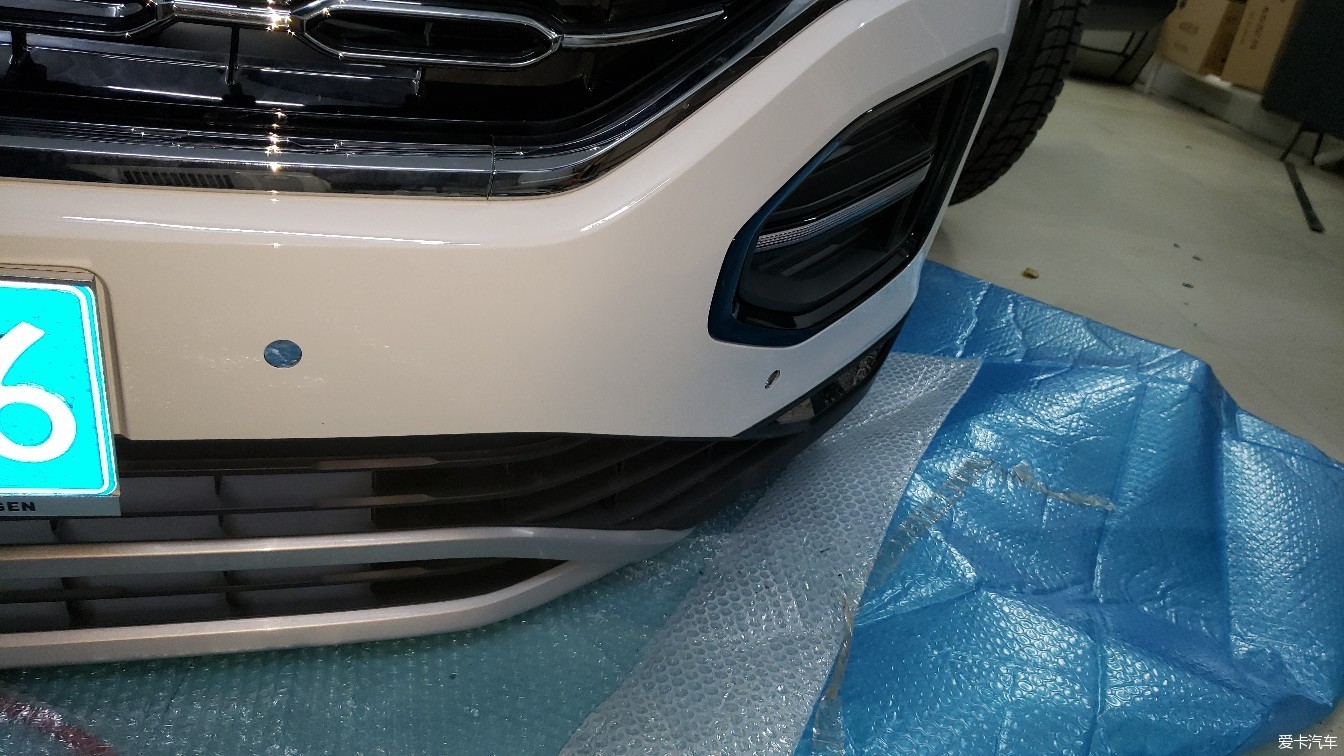

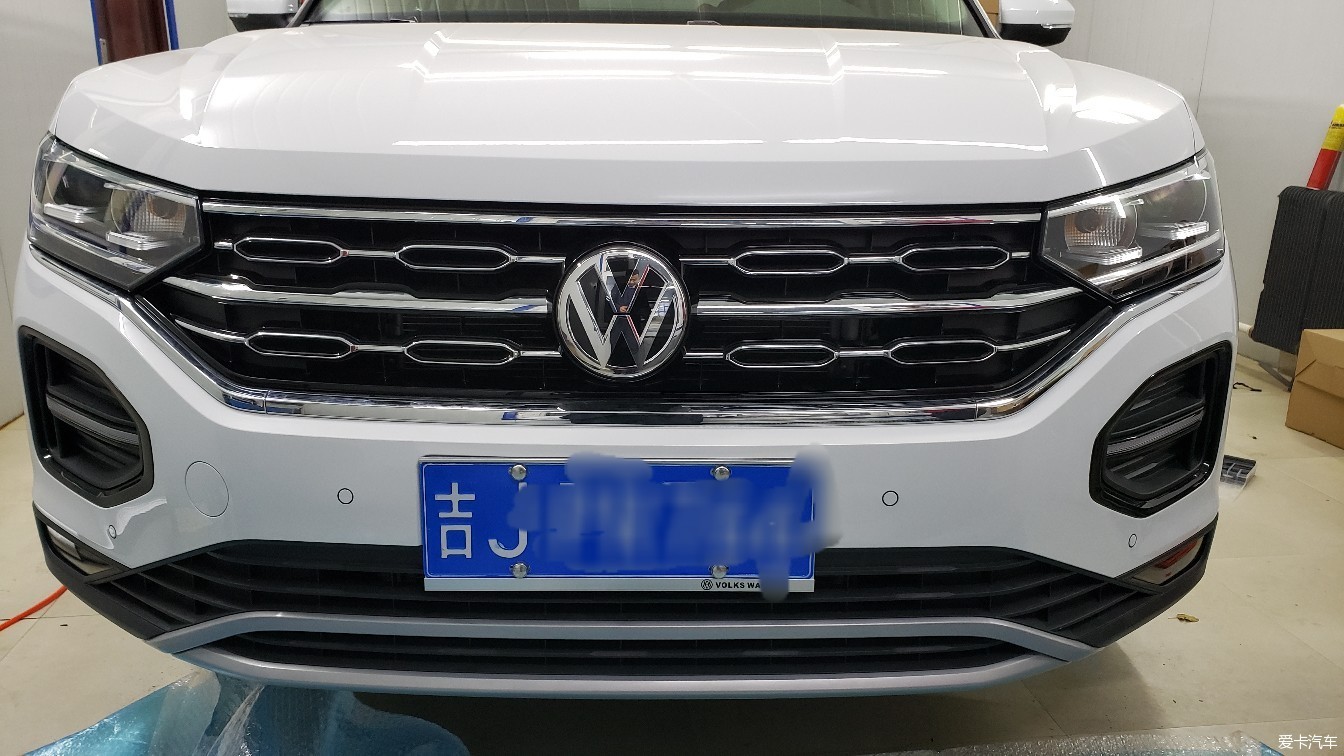

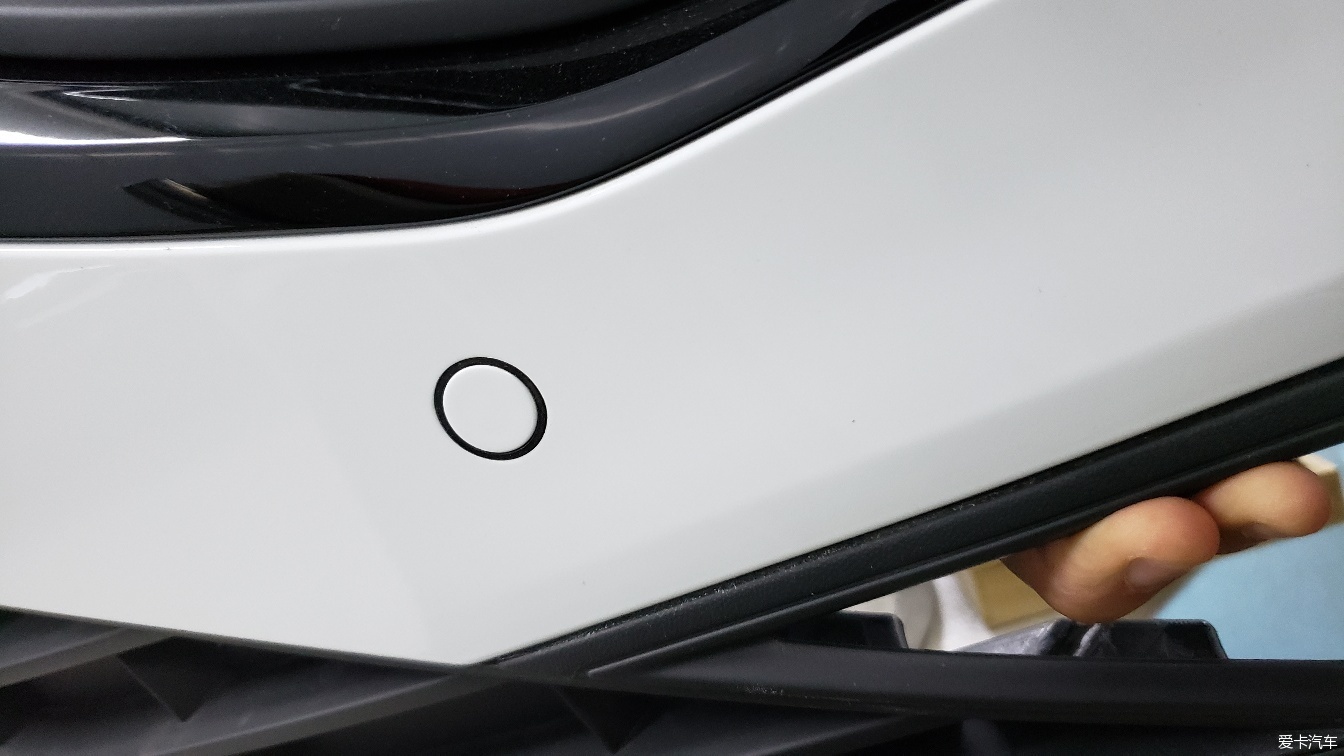

粘好了看看外面！是不是很完美！

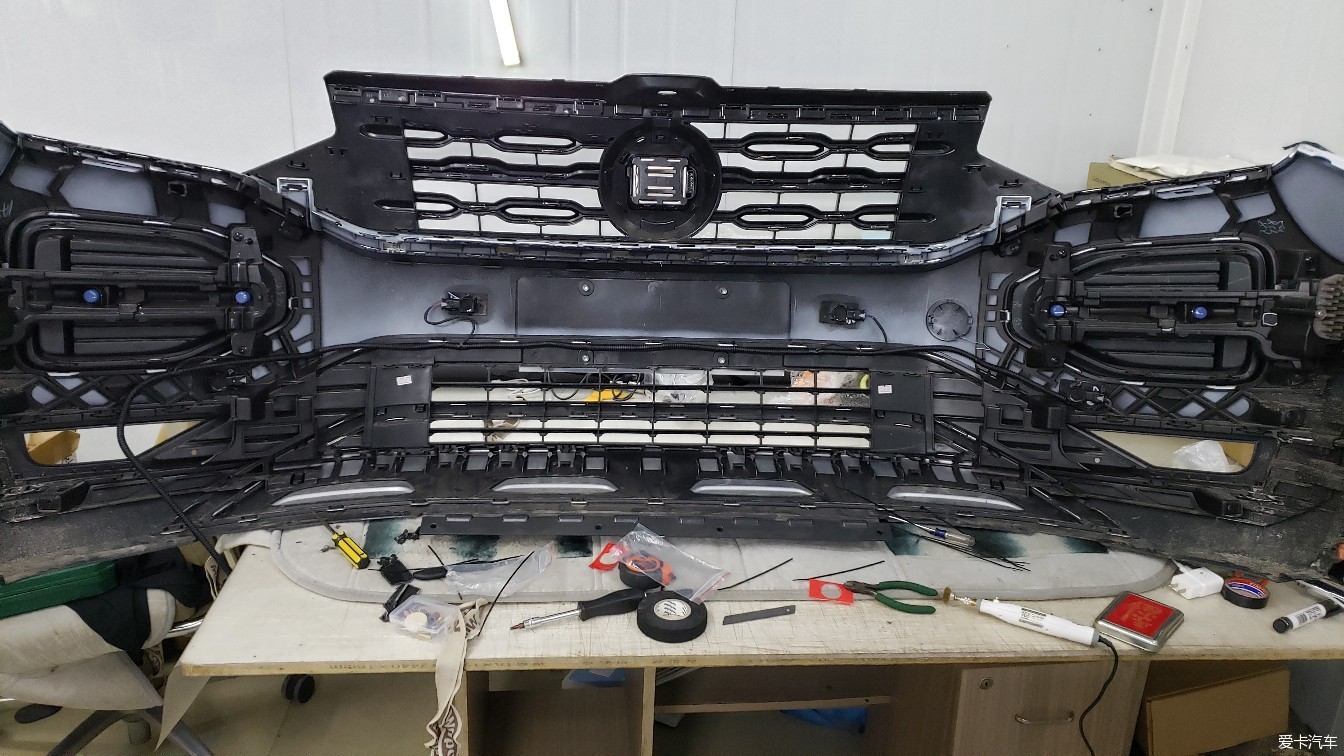

OK,全部粘好！线束用累死狗固定在下中网上端卡扣处！

接下来开始穿线！原车电脑线束（左脚踏板上方）旁有预留口的~

这个就是原车的雷达模块~不知没啥有个空插~难道顶配前雷达也是这个网关（猜测）！

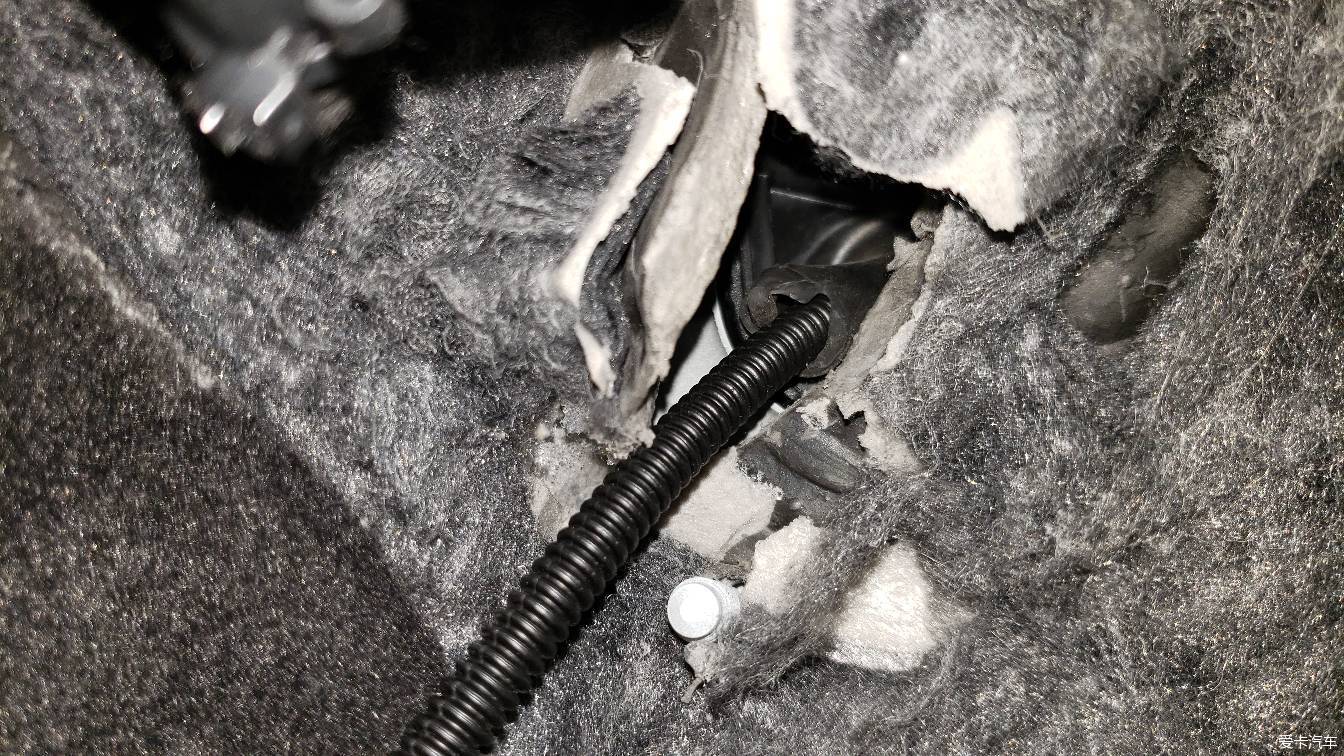

这就是发动机电脑进去驾驶室的线束~左侧有一个预留口！估计是厂家知道有升级的预留出来的（高配都有的）

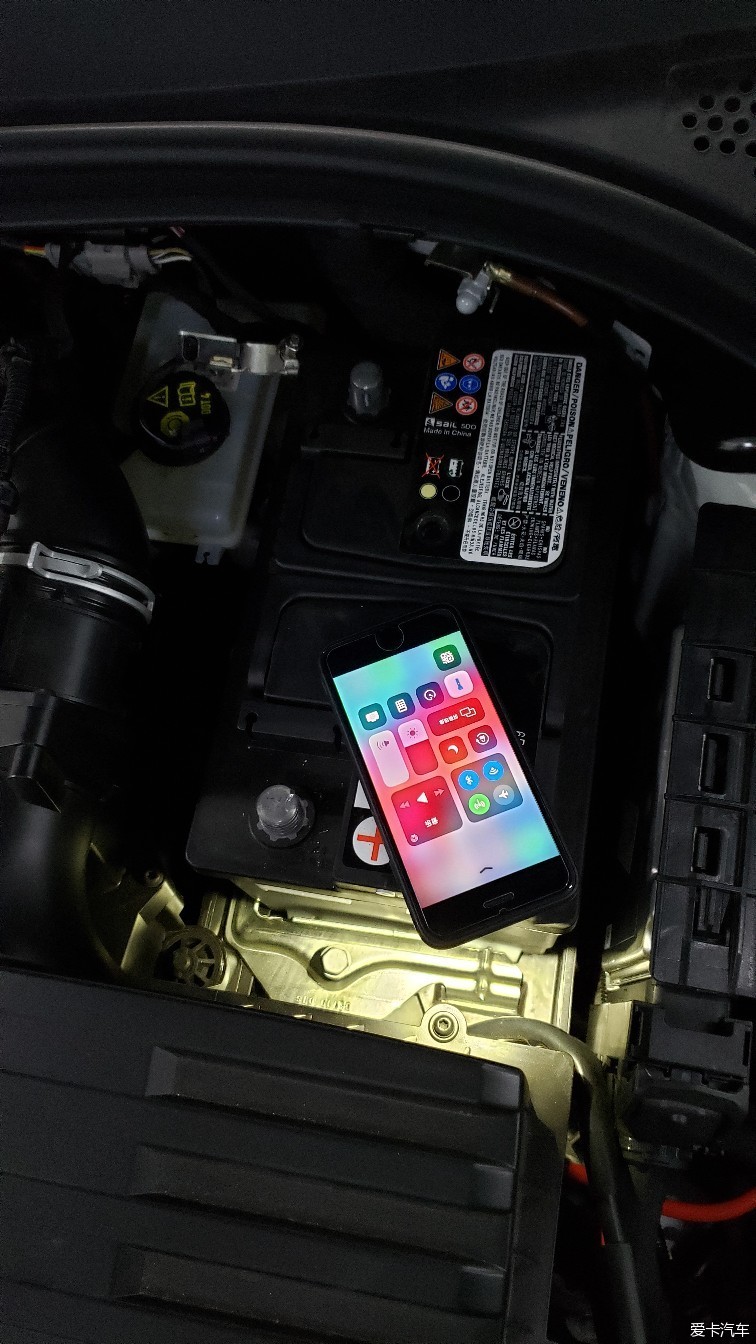

我把电瓶拆了~两个电极（十号套筒）先断正极，一颗13的螺丝！

电瓶那颗13的螺丝！

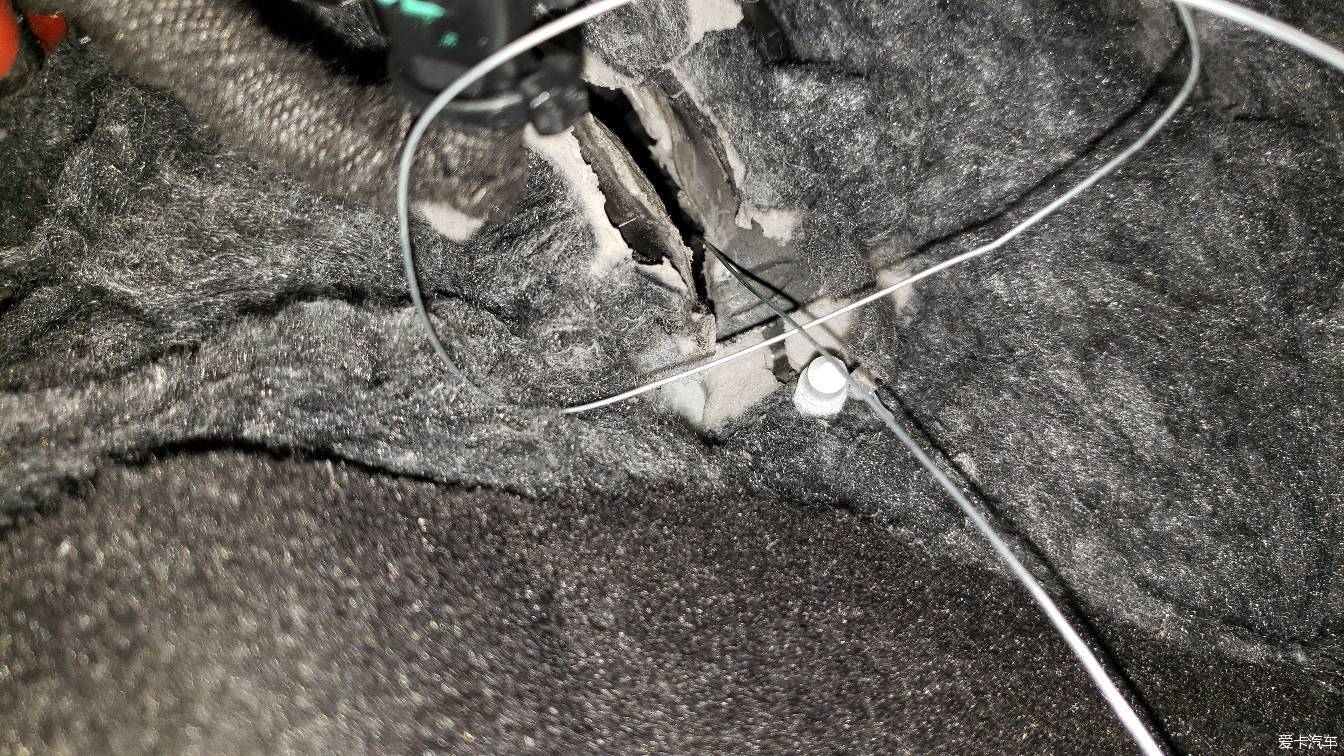

用壁纸刀把那个预留刮一个小口，然后从内室向外穿出一根铁丝（怎么穿都行总之向里拉）

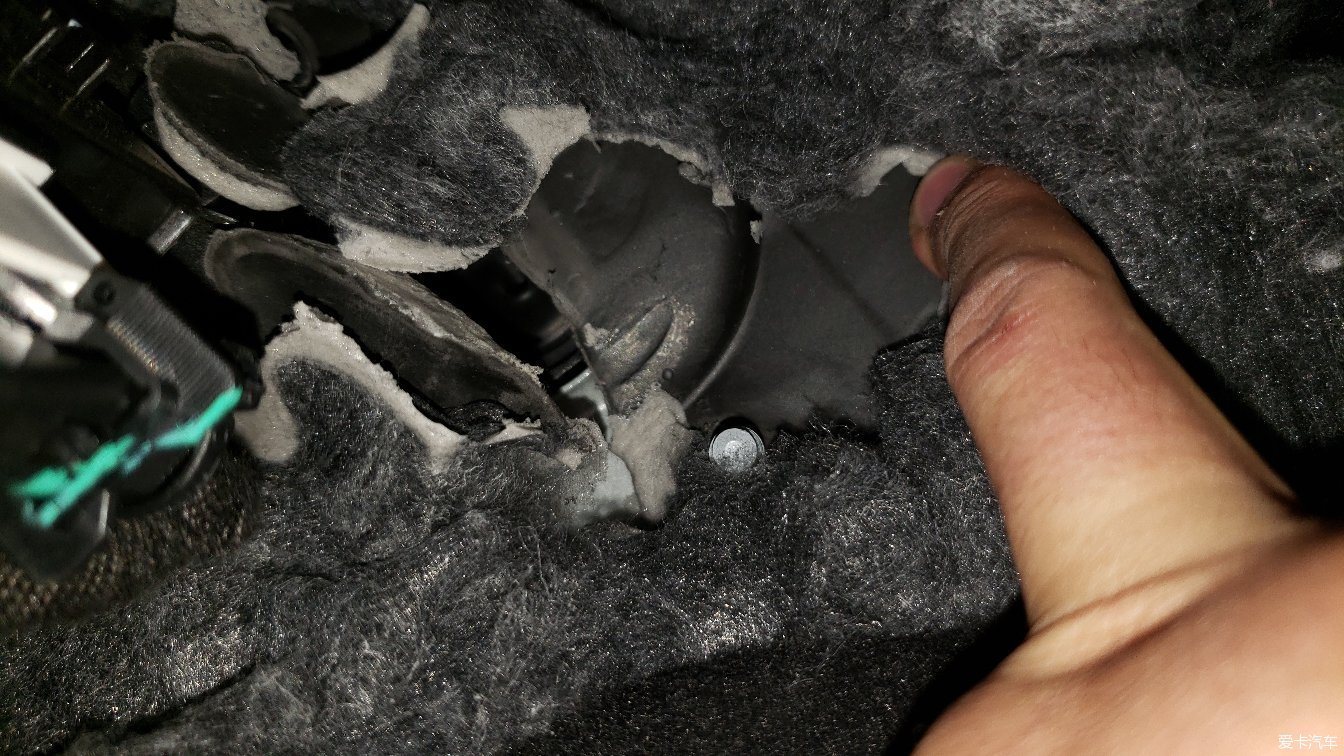

大众这黑心棉啥时能改改~

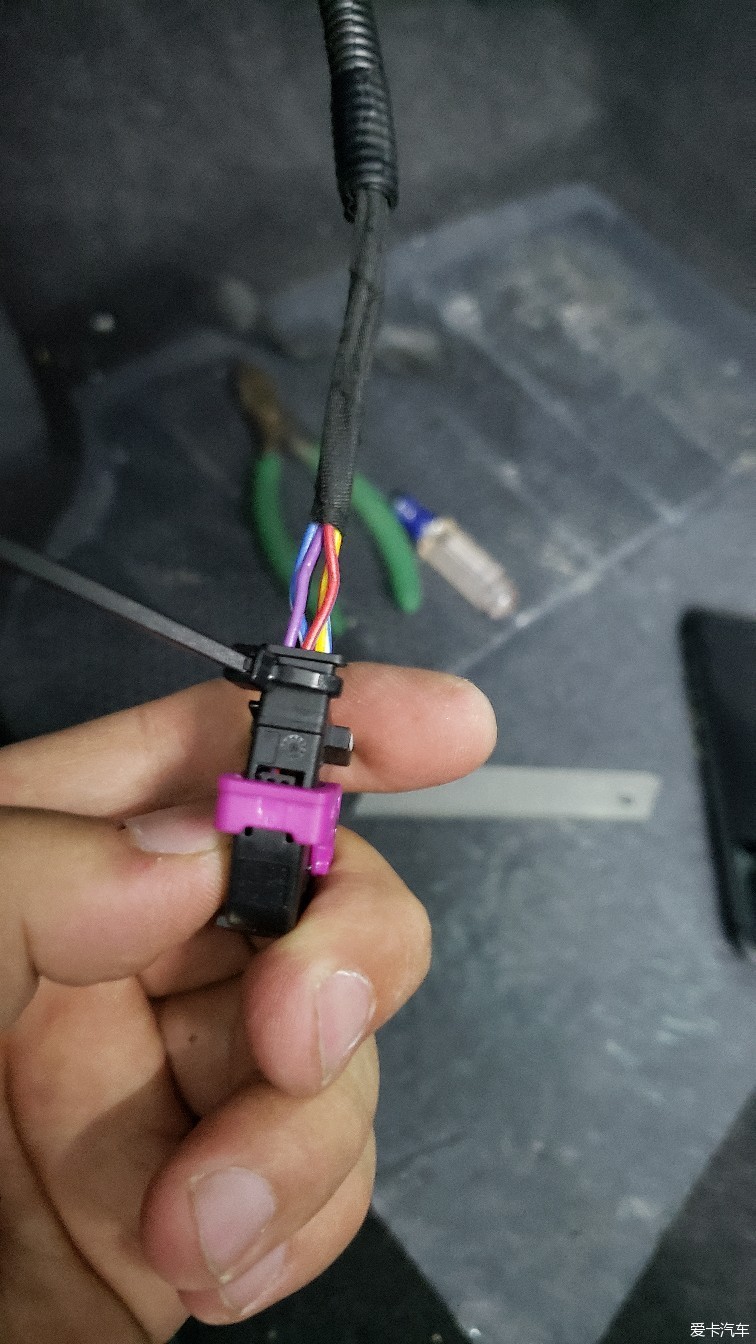

线束来的时候就带着插头~需要分解~分解前记得拍照（能看到原来的线束在哪个插脚）！

不退针脚想要通过那个预留口是不可能的（拆了可以保证开口小密封好）！

拉过去~机舱这边把线束从电瓶无电脑中间，最好穿到下面走，看着干净整洁！

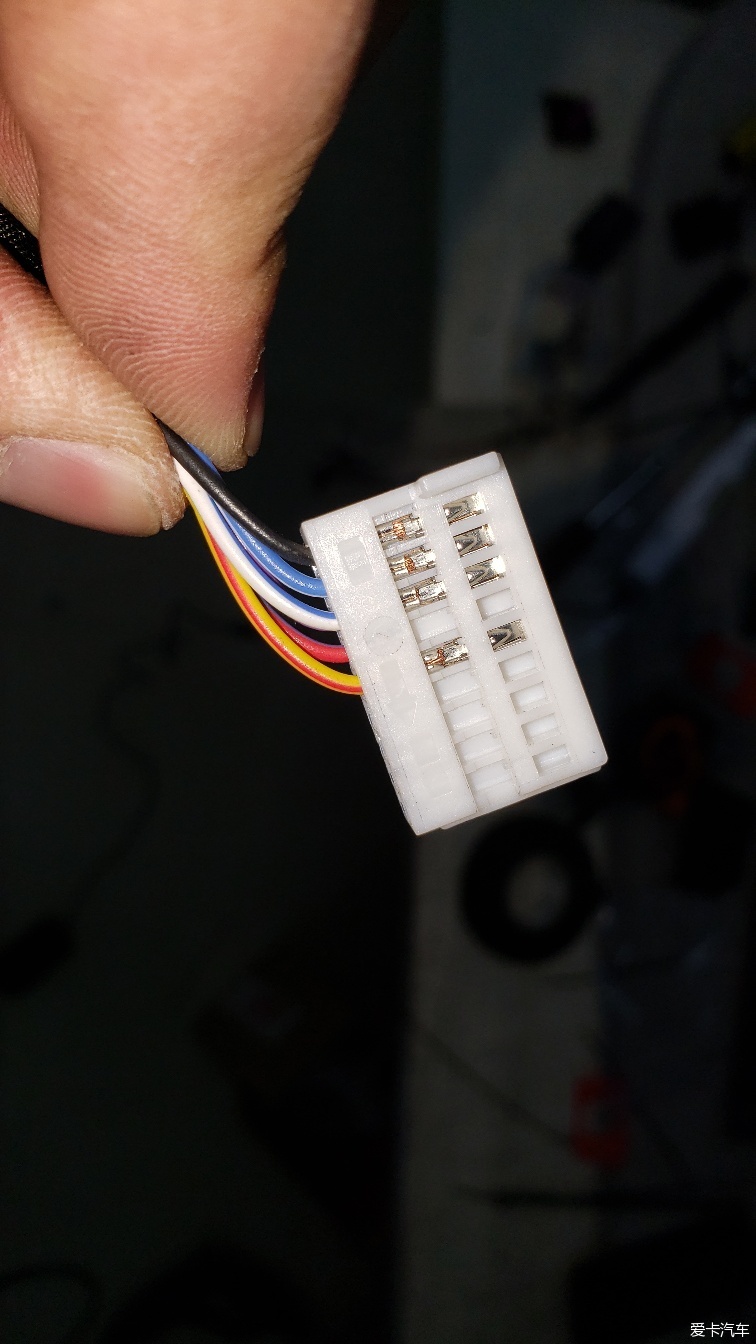

恢复插头！

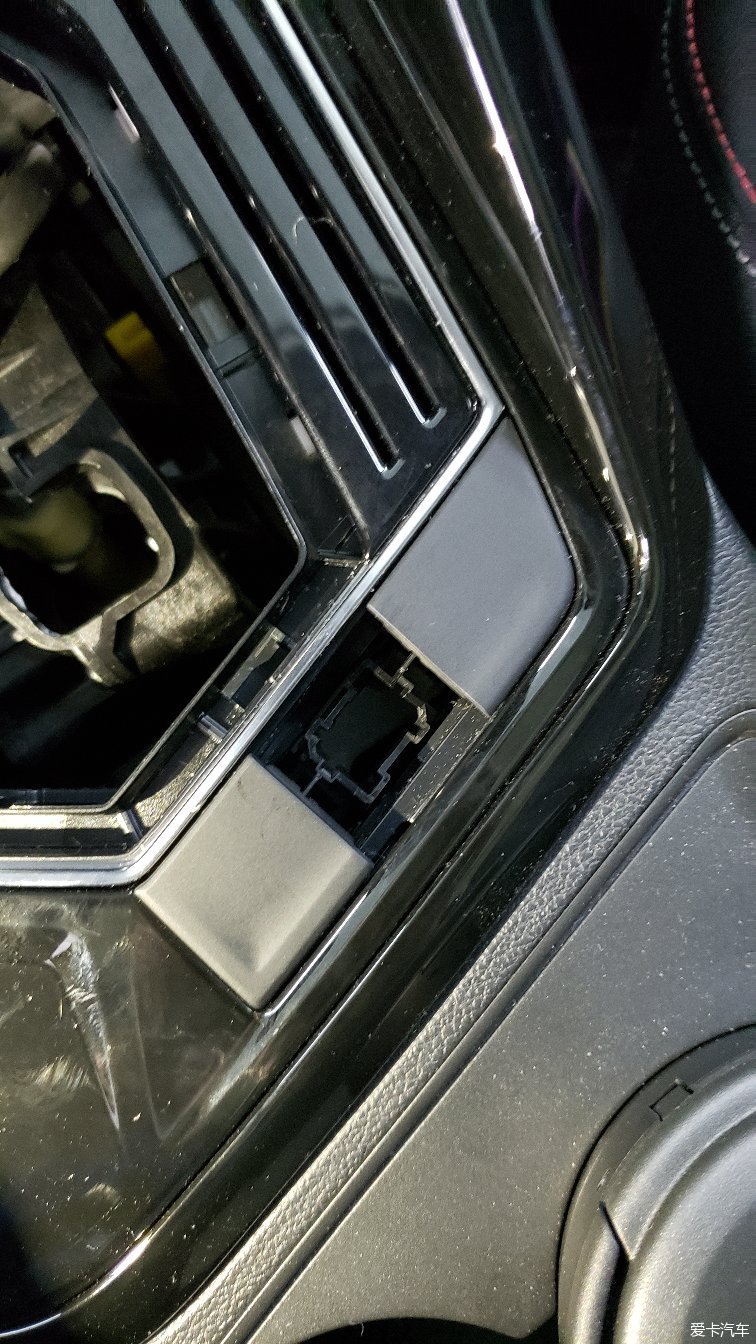

开始拆雷达按键区域，先把档套拔出（随车手册有插拆卸方法），取这个假的装饰座先拆掉中间这个盖你就会发现里面的玄机~用一字小螺丝刀打开卡扣用手顶出就下来了！

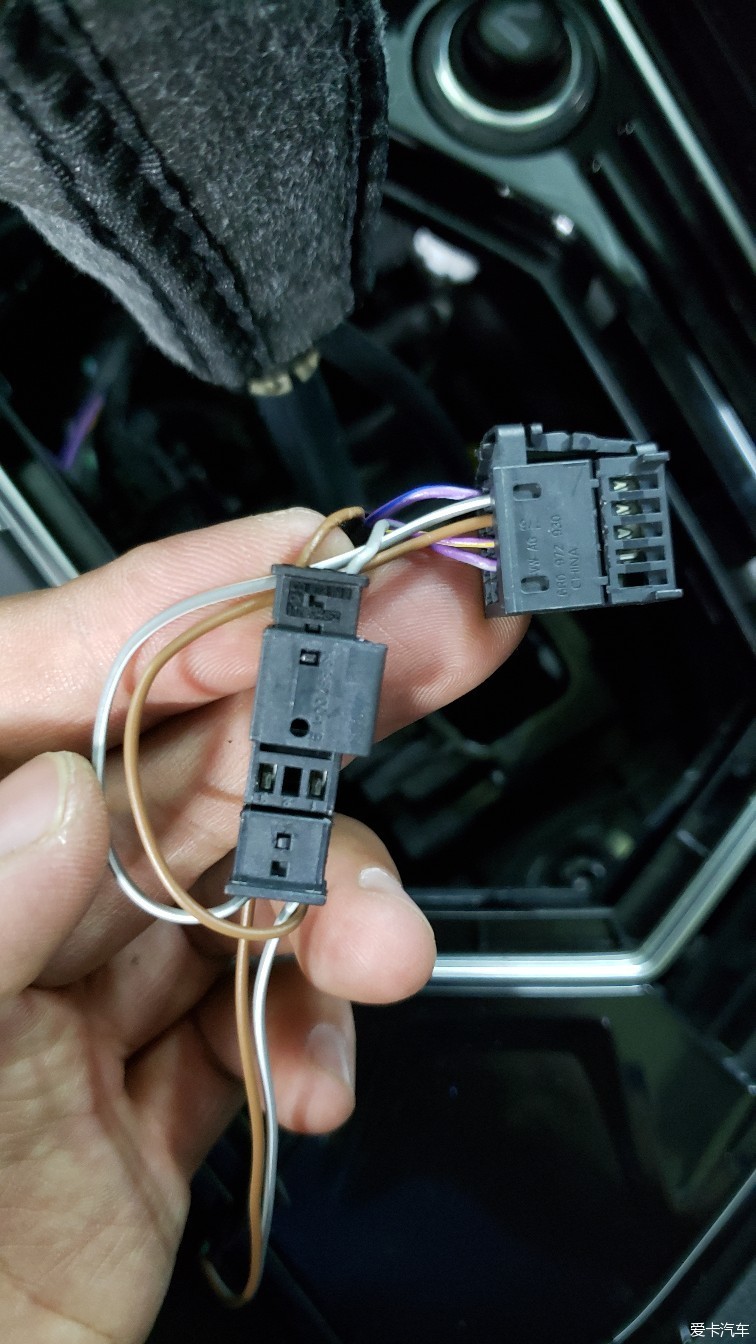

拼线~利用左侧这排（手刹车开关，自动驻车按键，节油启停按键）插头拔下！

插头！

找到1号2号角记住颜色推针~把拼线那两个针对着插进去~再把之前退出的1号2号插到拼线插头上（颜色对应）~（忽略这个不是原厂的线束，颜色拼错了，按主线束颜色来）插好后用电容胶带缠好！放回去不要影像其它机械机构正常工作就行！

把油门右侧盖板螺丝拆下~这个我望拍图片了抱歉！同样用细铁丝把刚才中控另一端从盖板内测引到雷到模块位置（记得从刹车后面绕不要影像其它机械机构工作必要时用勒死狗固定）

原车模块，位置在左脚休息踏板上端，很好拆！一看就会！

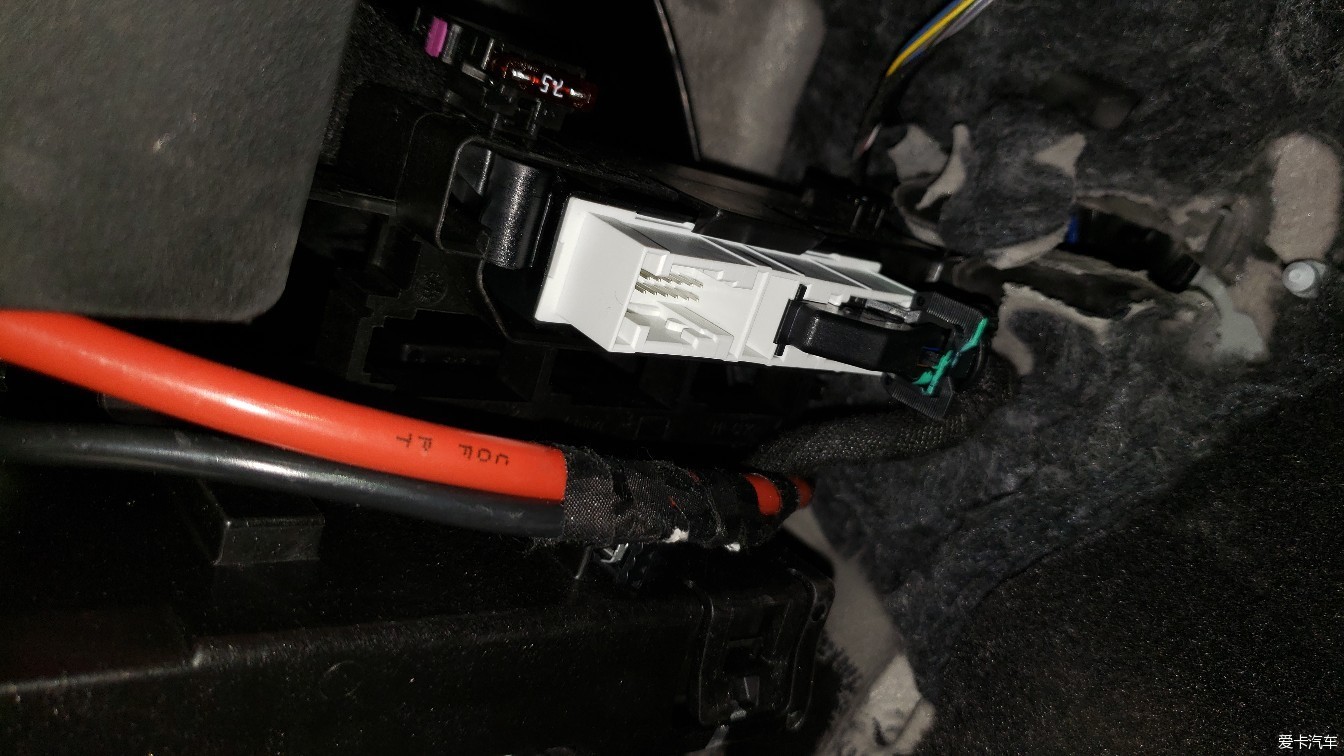

这个插头是原车雷达模块那个插头！T26插头
粉色 2号针脚
绿色10号针脚
蓝色垠环 16号针脚
绿色垠环 17号针脚
线束可能颜色不同~（具体问你的卖家）
低配车型需要接网关
插好后恢复所有线束，先别急着恢复所有拆掉的零件，先试一下~确保没问题再恢复也不迟！

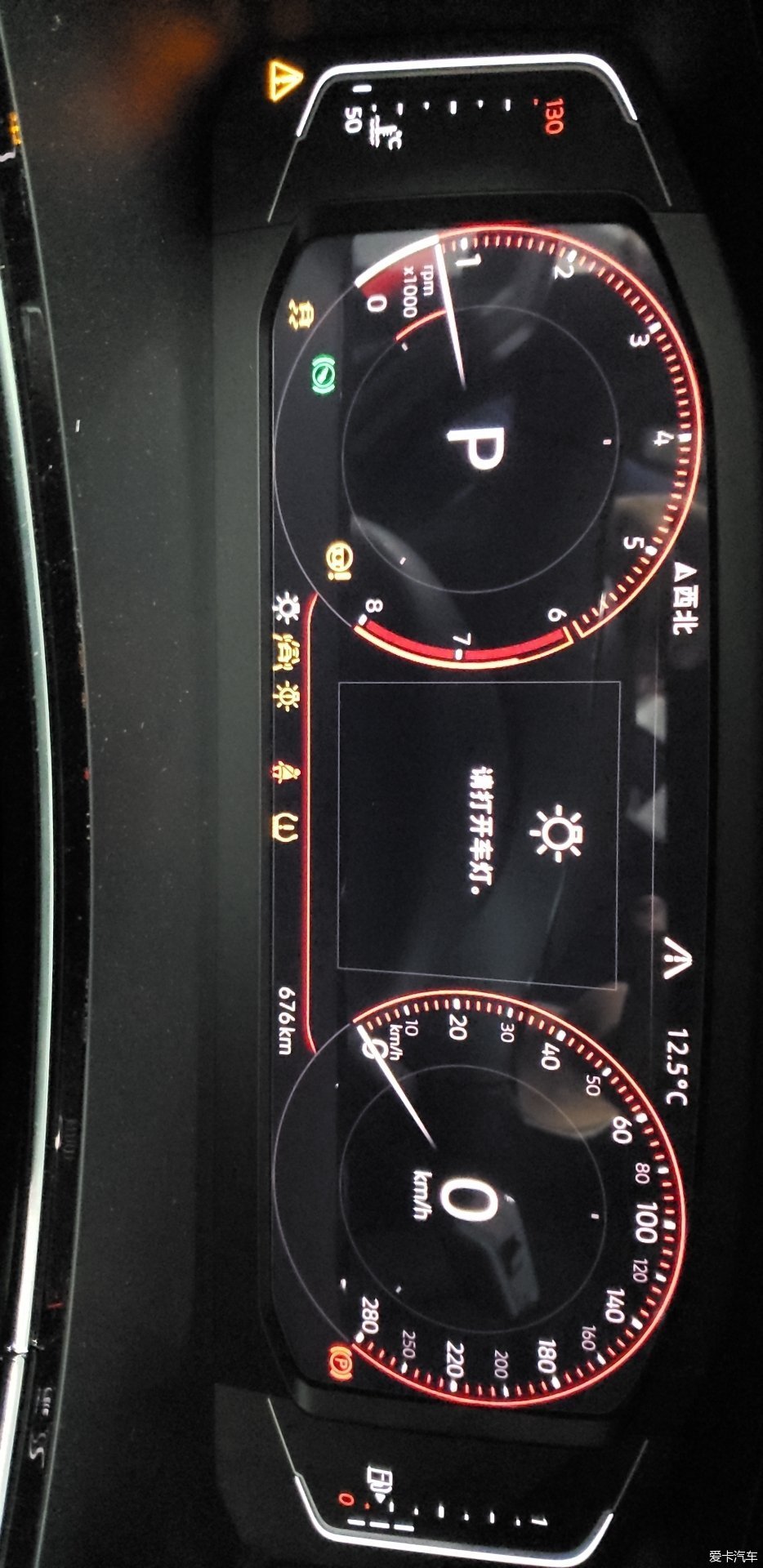

恢复电瓶，链接雷达~全是故障码！

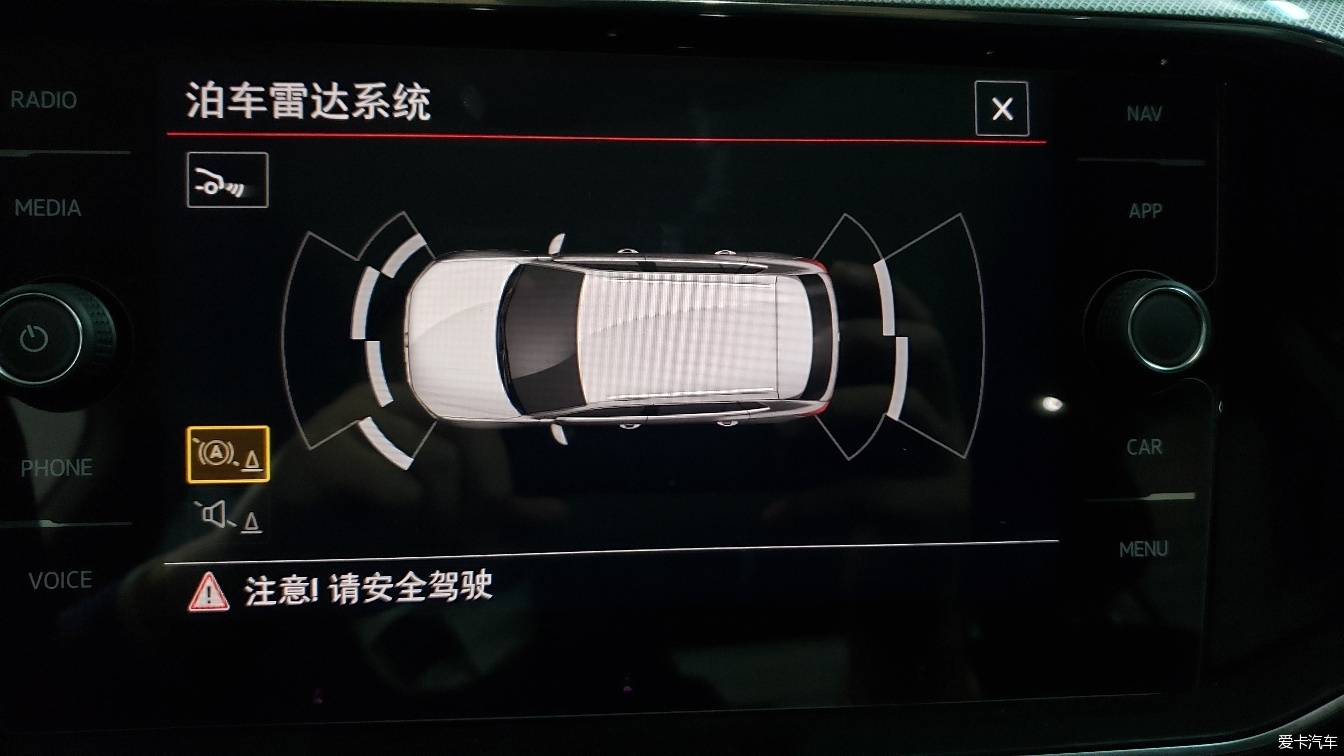

欣喜按雷达按键，雷达工作了！

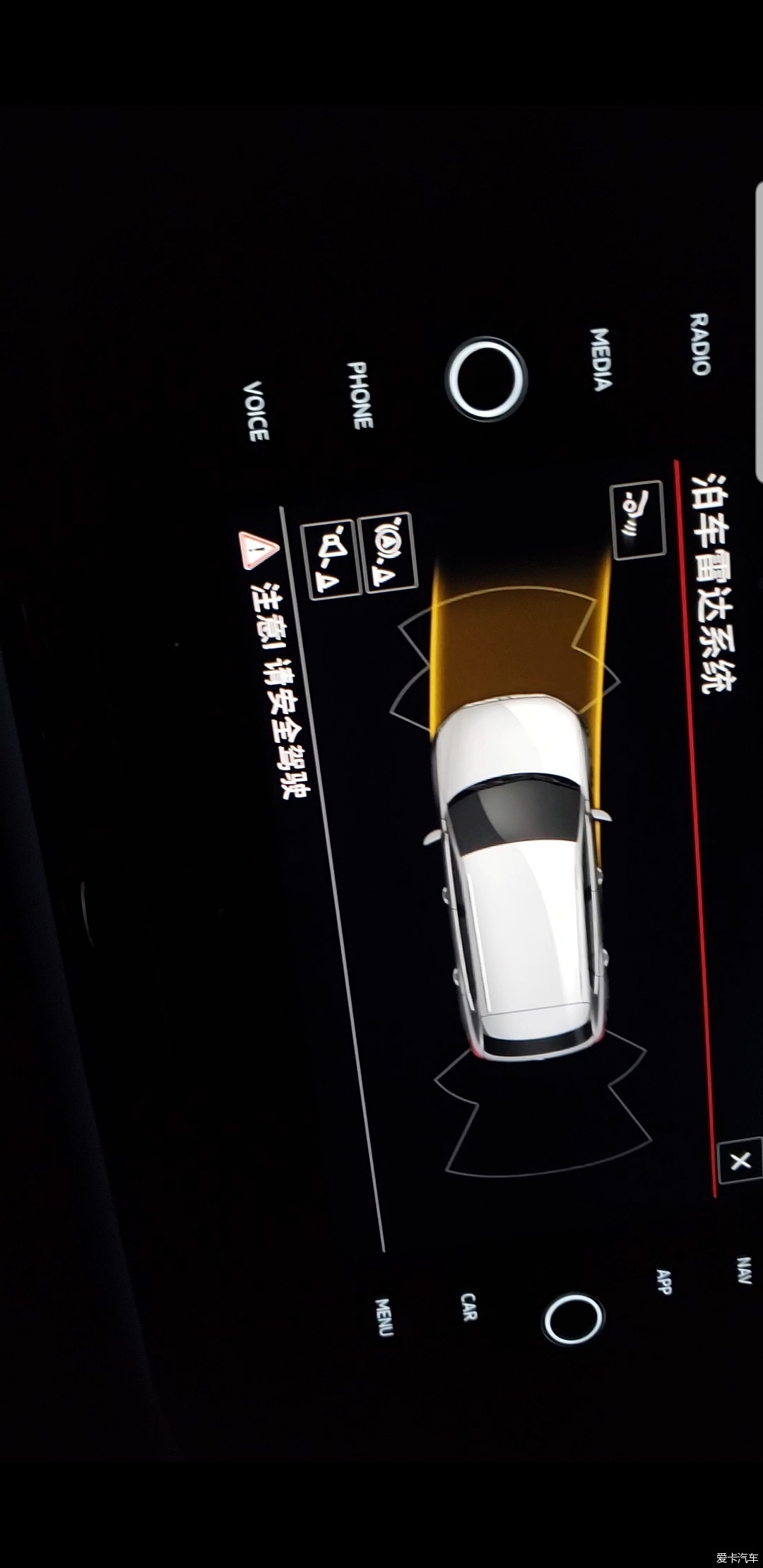

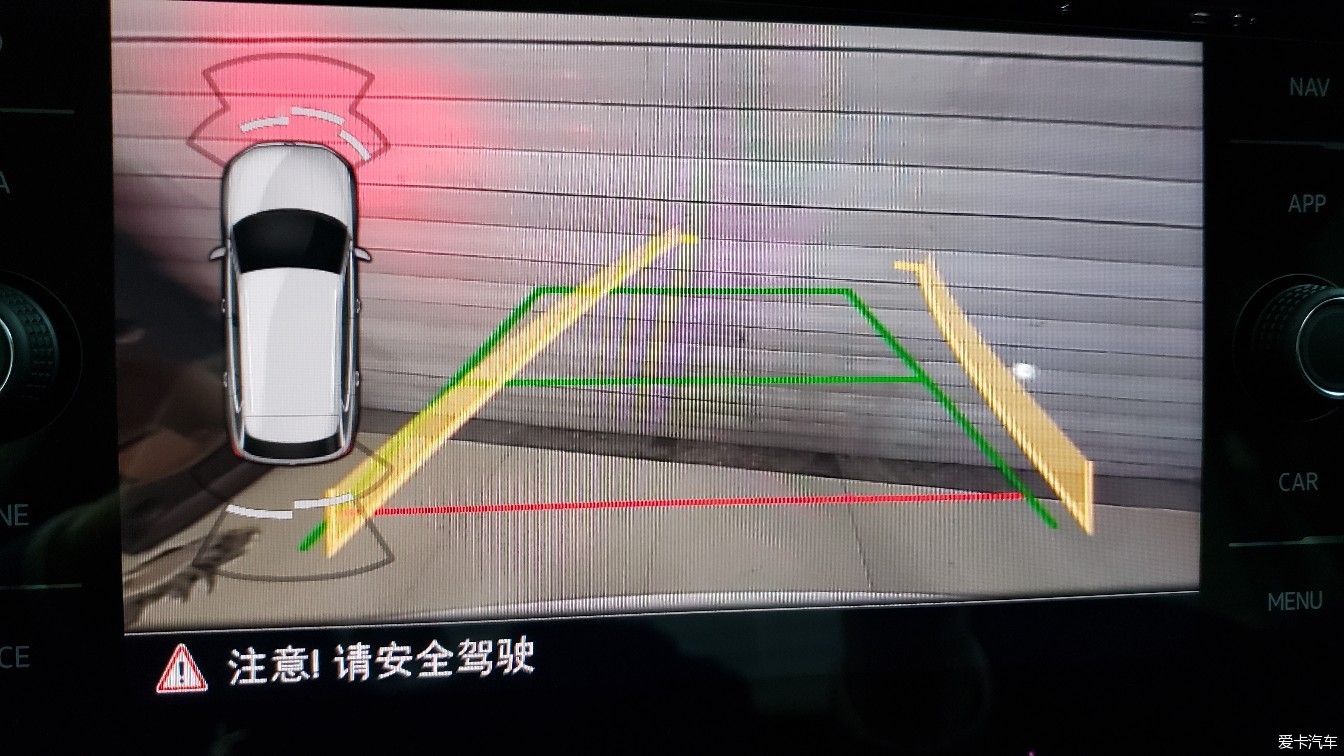

R档

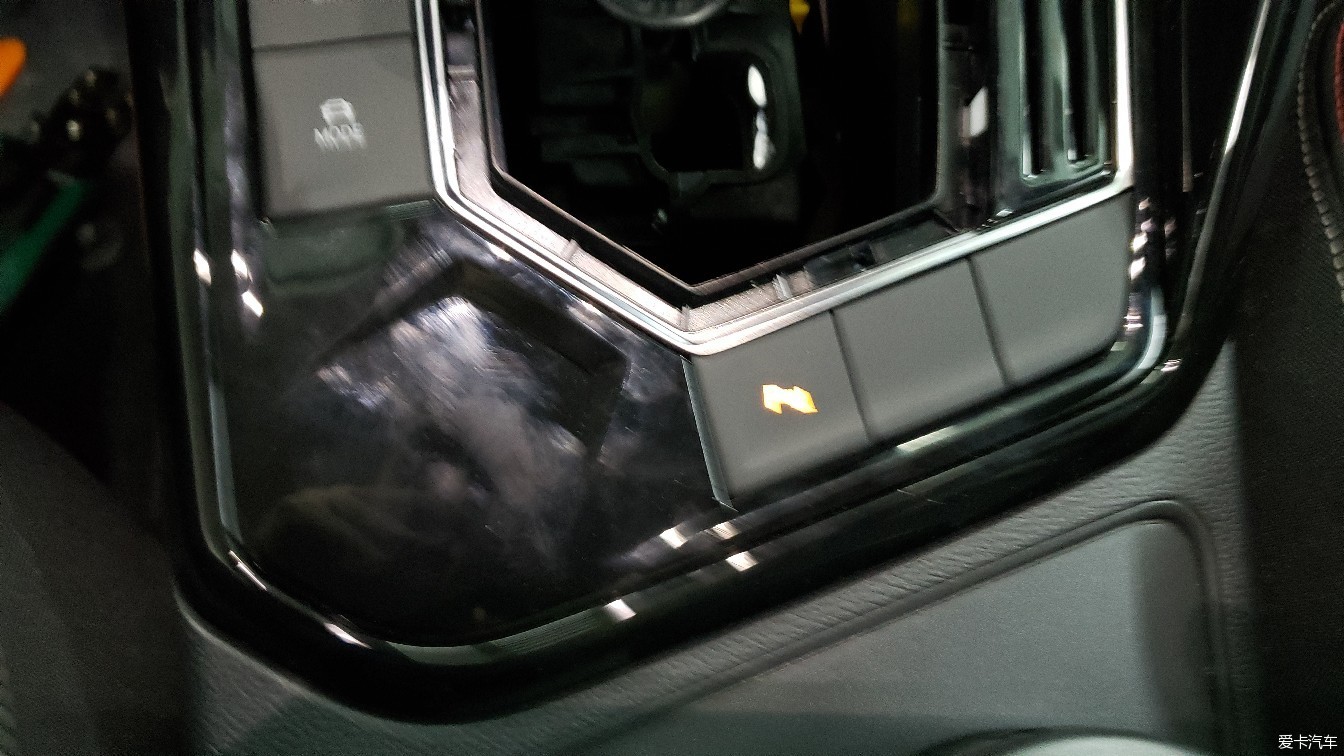

开关~拍的有些模糊了~

完美！一次成功！

拆的时候断了一只卡扣~找朋友弄了两个！此时外面飘着大雪花！东北真好！

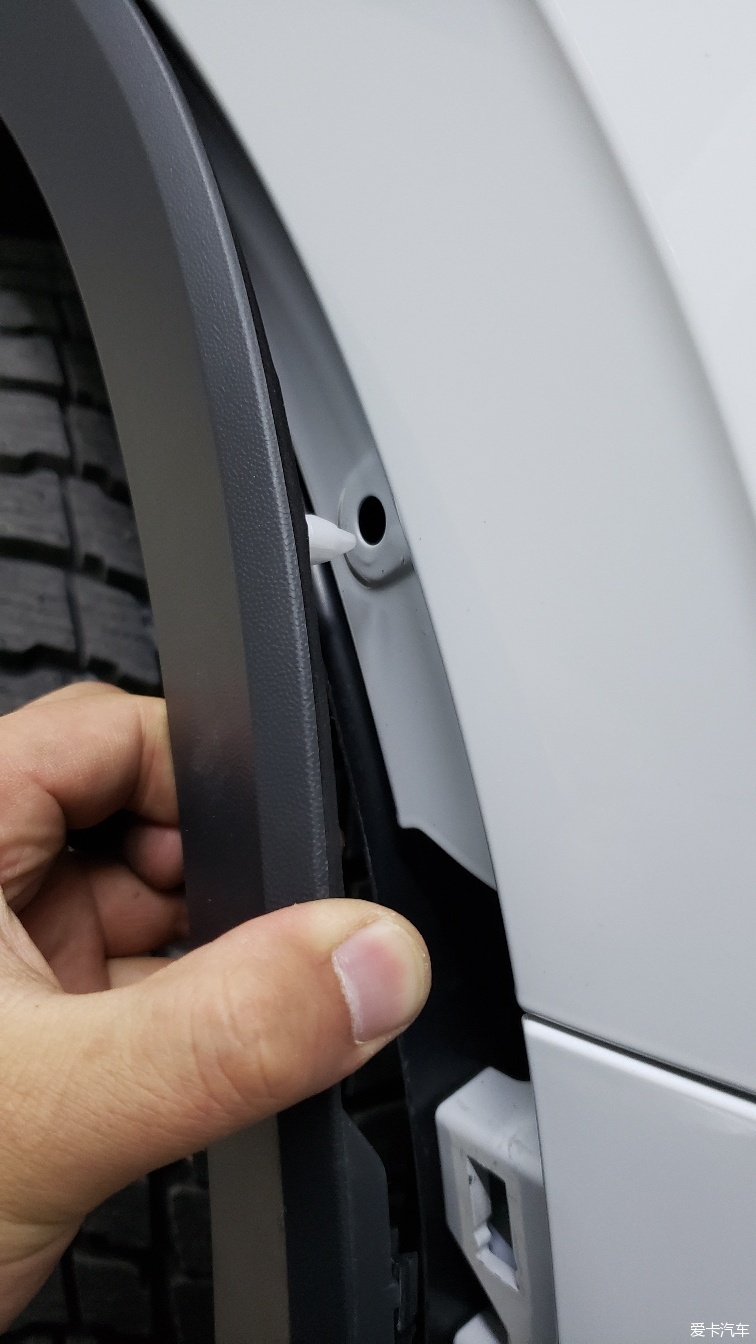

卡扣位置~翼子板除还有个黑色衬套和这个卡扣一套的！

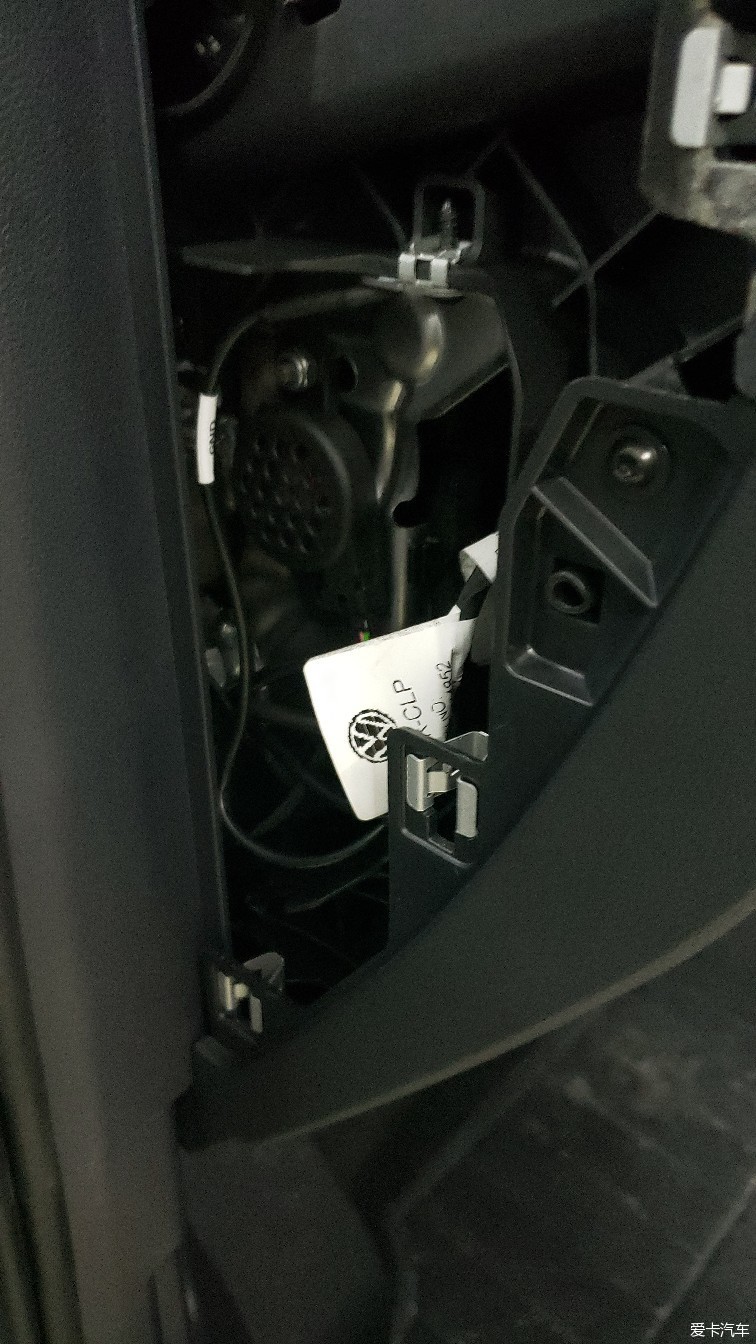

蜂鸣器我安在了这里，原厂安装在模块附近~要拆很多东西！算了就这吧~什么也不影响！走线从保险后面走~

补一张！

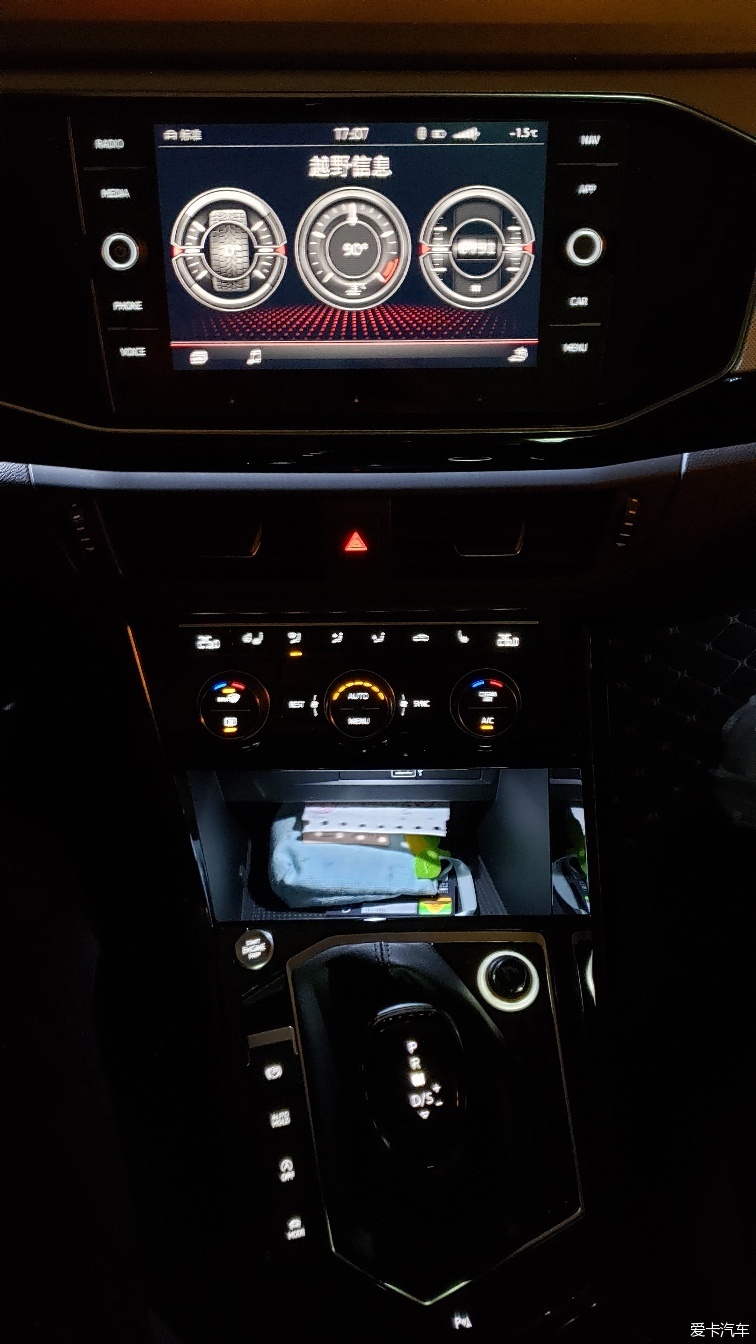

866C刷出越野信息！

回家试了一下，时速低于15公里每小时，0.5米内有障碍物雷达自动启动！（三代雷到的好处啊）自动前后雷达杀停（由于下雪暂时还没有测试应该没问题）

低速起步按雷达开关实现前段大尾巴！

结束~爱卡你欠我一个精华帖！

那些厂家广告都给精华了？？？？？？

[ 本帖最后由吉J好几个8 于 2019-11-17 19:59 编辑 ]

[每日热点]:【酷车实拍】家里又添新车了提哪吒L...

回复本楼 | 评分 | 举报

吉J好几个8 xuserPR766 3684 爱卡币 394 帖子加关注发私信白金长老注册 2017-02-20 来自吉林省\|松原市	来自爱卡Android版发表于 2019-11-17 19:41 IP属地：未知 2楼第一补一刀！缓冲泡沫雷达处需要割掉一小块！要不有些碍事，雷达会有些鼓~ 劳烦各位看完帖子！关注一下！或者点个赞！谢谢各位车友！ [ 本帖最后由吉J好几个8 于 2019-11-19 18:37 编辑 ]
	[每日热点]:【旅行游记】人说山西好风光之黄河篇... 回复本楼 \| 评分 \| 举报

吉J好几个8 xuserPR766 3684 爱卡币 394 帖子加关注发私信白金长老注册 2017-02-20 来自吉林省\|松原市	发表于 2019-12-31 16:23 IP属地：未知 3楼引用 gxnngjj 于 19-12-28 23:41 发表的回复前雷达硬件安装好之后还需要5054改编码吗不需要模块直接写好的
	[每日热点]:【保养维护】逍客烧机油难题被PNF技术完美解决... 回复本楼 \| 评分 \| 举报

吉J好几个8 xuserPR766 3684 爱卡币 394 帖子加关注发私信白金长老注册 2017-02-20 来自吉林省\|松原市	发表于 2019-12-31 16:26 IP属地：未知 4楼引用 cfbob 于 2019-12-02 12:18 发表的回复这个两驱豪华型，需要改中控嘛？不需要！
	[每日热点]:【休闲生活】丰宁坝上百里天路草原之巅... 回复本楼 \| 评分 \| 举报

吉J好几个8 xuserPR766 3684 爱卡币 394 帖子加关注发私信白金长老注册 2017-02-20 来自吉林省\|松原市	来自爱卡Android版发表于 2020-01-14 22:28 IP属地：未知 5楼引用 xuser18325579 于 2020-01-14 04:09:24 发表的回复兄弟在吗，请教你个问题，微信有吗？你这倒车影像上怎么显示雷达的，我18118600386望加下，求指导屏幕触摸可选
	[每日热点]:【旅行游记】禅国囊谦 1000多个佛寺... 回复本楼 \| 评分 \| 举报

吉J好几个8 xuserPR766 3684 爱卡币 394 帖子加关注发私信白金长老注册 2017-02-20 来自吉林省\|松原市	来自爱卡Android版发表于 2020-01-14 22:28 IP属地：未知 6楼引用 xuser18325579 于 2020-01-14 04:09:24 发表的回复兄弟在吗，请教你个问题，微信有吗？你这倒车影像上怎么显示雷达的，我18118600386望加下，求指导倒车的时候中控可选或者 5F匹配
